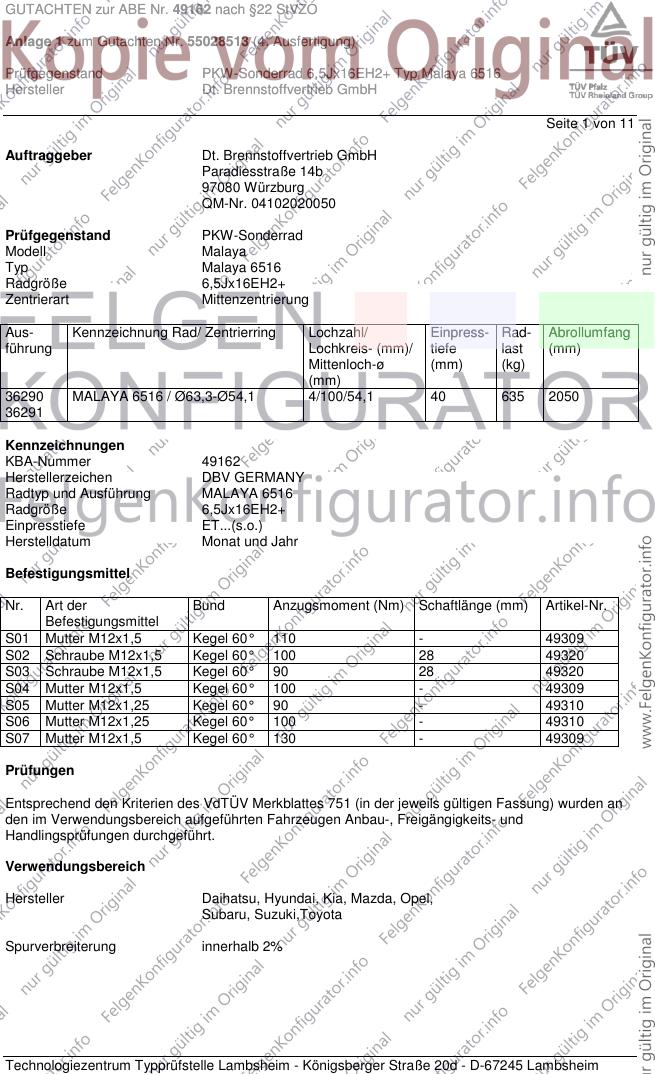

GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 11
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Malaya
Typ Malaya 6516
Radgröße 6,5Jx16EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
36290 MALAYA 6516 / Ø63,3-Ø54,1 4/100/54,1 40 635 2050
36291
Kennzeichnungen
KBA-Nummer 49162
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung MALAYA 6516
Radgröße 6,5Jx16EH2+
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49309
S02 Schraube M12x1,5 Kegel 60° 100 28 49320
S03 Schraube M12x1,5 Kegel 60° 90 28 49320
S04 Mutter M12x1,5 Kegel 60° 100 - 49309
S05 Mutter M12x1,25 Kegel 60° 90 - 49310
S06 Mutter M12x1,25 Kegel 60° 100 - 49310
S07 Mutter M12x1,5 Kegel 60° 130 - 49309
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai, Kia, Mazda, Opel,
Subaru, Suzuki,Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/50R16 A12 A14 A18
XP9F 73 195/45R16 Flh V16 S01
e11*2001/116*0249*. 73 195/50R16
73 205/45R16
Daihatsu Materia 67,76 195/45R16 A12 A14 A18
M4 67,76 205/45R16 A58 S01
e13*2001/116*0198*.
Daihatsu Sirion 51-76 195/45R16 K42 K56 A01 A12 A14
M3 A18 A58 S04
e13*2003/97*0147*..,
e13*2001/116*0147*.
Hyundai Accent 71-83 185/50R16 A12 A14 A18
MC 71-83 195/45R16 T80 T84 Flh S01
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K2b
71-83 205/45R16 A01 K1a
Hyundai Accent 71-83 185/50R16 A01 K1a A12 A14 A18
MC, MCT 71-83 195/45R16 T80 T84 Sth S01
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K56
e4*2001/116*0110* 71-83 205/45R16 A01 K1a
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A12 A14
TB, TBI 46-81 205/40R16 K1a K2b K42 A18 Flh S01
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i10 48-64 195/40R16 K1a K1b K2b A01 A12 A14
IA 48-64 195/45R16 K1c K2b K8e A18 A58 Flh
e11*2007/46*1008*.. 48-64 205/45R16 K1c K2b K8e Y13 S01
Hyundai i20 55-74 185/55R16 A12 A14 A18
GB 55-74 195/50R16 A01 K1c Cpe Flh S01
e11*2007/46*1600*.. 55-74 195/55R16 A01 K1c
- Fließheck 55-74 205/50R16 A01 K1c K2b
- Coupé
Hyundai i20 55-94 185/50R16 K1c K2b T81 A01 A12 A14
PB, PBT 55-94 195/45R16 K1c K2b T80 T84 A18 Flh S01
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b
e11*2007/46*0129*.. 55-94 205/45R16 K1c K2b
- incl. Facelift 2012
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A12 A14
BA A18 Flh S04
e4*2001/116*0085*..
Kia Picanto 50-63 195/40R16 K1c K2c K6h K8m A01 A12 A14
TA A18 A58 Flh
e4*2007/46*0256*.. S04
Kia Rio 65-83 185/50R16 T81 A12 A14 A18
DE 65-83 195/45R16 T80 T84 Flh S01
e4*2001/116*0093*.. 65-83 195/50R16 A01 K1a K2b
65-83 205/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio 55-80 185/55R16 A12 A14 A18
UB 55-80 195/50R16 A58 Flh S01
e11*2007/46*0195*.. 55-80 195/55R16
- incl. Facelift 2015
Mazda 2 50-76 195/45R16 A12 A14 A18
DE, DE1 50-76 205/45R16 Flh S01
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 2 55-85 185/55R16 A12 A14 A18
DJ1 55-85 185/60R16 Flh S01
e1*2007/46*1335*.. 55-85 195/55R16
Mazda 323 52-84 195/45R16 K42 R37 T80 A01 A12 A14
BJ, BJD 52-96 195/50R16 K41 K42 A18 Car Lim
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 S01
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 323 C, F, S 52-84 195/45R16 T80 T84 A12 A14 A18
BA 52-84 205/45R16 T83 S01
G878,
e13*96/27*0023*..
Mazda 323 P 52-65 195/45R16 T80 T84 A12 A14 A18
BA 52-65 205/45R16 A01 K42 T83 S01
e13*96/27*0023*..
Mazda Demio 46-55 195/40R16 A12 A14 A18
DW S01
e1*97/27*0093*..,
e1*98/14*0093*..
Mazda MX-3 65-79 195/50R16 A12 A14 A18
EC 65-98 205/45R16 S01
F946, 95-98 205/50R16 A01 K42
e13*96/27*0027*..
Mazda MX-5 66-96 195/45R16 T80 A12 A14 A18
NA 66-96 205/45R16 S01
F488,
e2*93/81*0163*..
Mazda MX-5 81-107 195/45R16 R37 A12 A14 A18
NB, NBD 81-107 205/45R16 B03 S01
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 96 195/50R16 A90 A14 A18 Cbo
ND 96 205/45R16 A47 S07
e11*2007/46*2661*.. 96 205/50R16 A01 A12 K3u
Opel Agila (II) 48-69 185/50R16 K1c K2b K42 A01 A12 A14
H-B 48-69 195/45R16 K1a K2b K42 A18 S03
e4*2001/116*0135*.. 48-69 195/50R16 K1c K2c K41 K42
48-69 205/45R16 K1c K2b K41 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Subaru Justy 51 195/45R16 K42 K56 A01 A12 A14
M3, M3G A18 A58 S04
e13*2001/116*,
2003/97*0147*03-..,
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/50R16 K1c K2b K42 A01 A12 A14
NH 51-73 195/45R16 K1c K2b K42 A18 S02
e4*2001/116*0071*..
Suzuki Baleno 52-89 195/45R16 A12 A14 A18
EG A58 S05
H032,
e6*93/81, 95/54,
98/14*0024*..
Suzuki Ignis 51-73 185/50R16 K1c K2b K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2b K42 A18 KMV S02
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2b K42 K44
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 185/50R16 K1c K2c K42 A01 A12 A14
MH 51-73 195/45R16 K1c K2c K42 A18 KOV S02
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2c K42 K44
- ohne Radhaus-
Verbreiterungen
Suzuki Liana 66-79 195/45R16 T80 A12 A14 A18
ER 66-79 195/50R16 Flh Lim S05
e4*98/14*0054*.., 66-79 205/45R16
e4*2001/116*0054*..
Suzuki Splash 48-69 185/50R16 K1c K2b K42 A01 A12 A14
EX 48-69 195/45R16 K1a K2b K42 A18 S03
e4*2001/116*0130*..; 48-69 195/50R16 K1c K2c K41 K42
e4*2007/46*0283*.. 48-69 205/45R16 K1c K2b K41 K42
Suzuki Swift 67-75 185/50R16 A12 A14 A18
EZ 67-75 195/45R16 A58 Flh S05
e4*2001/116*0102*.. 67-75 195/50R16 A01 K2b K42
67-75 205/45R16
Suzuki Swift 51-75 185/50R16 A12 A14 A18
MZ 51-75 195/45R16 A58 Flh S02
e4*2001/116*0090*.. 51-75 195/50R16 A01 K2b K42
51-75 205/45R16
Suzuki Swift 55,66,69 185/50R16 A12 A14 A18
NZ 55,66,69 185/55R16 A01 K6d K6g A58 Flh V16
e4*2007/46*0155*..; 55,66,69 195/45R16 S02
e4*2007/46*0293*.. 55,66,69 195/50R16 A01 K1c K2b K6d K6g
55,66,69 205/45R16 A01 K1a K1b K6d K6g
Suzuki Swift 4x4 67-68 185/50R16 A12 A14 A18
EZ 67-68 195/45R16 A56 Flh S05
e4*2001/116*0102*.. 67-68 195/50R16 A01 K2b
67-68 205/45R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 4x4 66,69 185/50R16 A12 A14 A18
FZ 66,69 185/55R16 A56 Flh S06
e4*2007/46*0198*..; 66,69 195/45R16
e4*2007/46*0294*.. 66,69 195/50R16 A01 K1c K2b
66,69 205/45R16 A01 K1a K1b
Suzuki Swift 4x4 66,69 185/50R16 A12 A14 A18
NZ 66,69 185/55R16 A56 Flh S02
e4*2007/46*0155*.. 66,69 195/45R16
66,69 195/50R16 A01 K1c K2b
66,69 205/45R16 A01 K1a K1b
Toyota Corolla 53-84 205/45R16 K42 K45 T83 T87 A01 A12 A14
E10 A18 S01
G072,
e6*93/81*0005*..
Toyota Corolla 51-81 195/45R16 A01 B54 K42 T80 T84 A12 A14 A18
E11, E11U 51-81 195/45R16 B53 T80 T84 A58 S01
e6*95/54*0043*.., 51-81 205/45R16 A01 K1b K42 K56
e11*98/14*0102*..
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A12 A14
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A18 Car Flh
e11*98/14,2001/116* Sth Ver S01
0178-0181,0251*..
Toyota IQ 50,66,72 185/50R16 K2b K6c K6i A01 A12 A14
AJ1, /-MS1 50,66,72 185/55R16 K2b K6c K6i A18 Flh V16
e6*2001/116*0119*..; 50,66,72 195/50R16 K1a K1b K2b K6c K6i S01
e11*2007/46*0238* 50,66,72 195/55R16 K1a K1b K2b K6c K6i
50,66,72 205/45R16 K1a K1b K2b K6c K6i
Toyota Yaris 48-110 195/45R16 A01 K27 A12 A14 A18
P1, P1F, P1TMG 48-110 205/45R16 A01 K27 K42 S01
e6/e2/e1*98/14, 48-64 195/40R16
2001/116*
0064,0248,0270*..
Toyota Yaris 51,66,73 185/50R16 A01 K6f T81 A12 A14 A18
XP13M(a) 51,66,73 185/55R16 A01 K6f Flh LY2 V16
e11*2007/46*0152*.. 51,66,73 195/45R16 S01
- Club / Trend 51,66,73 195/50R16 A01 K6f
51,66,73 205/45R16 A01 K6f
Toyota Yaris 51, 66, 73 185/50R16 A01 K6f T81 A12 A14 A18
XP13M(a), XP13N(a) 51, 66, 73 185/55R16 A01 K6f Flh LY1 V16
e11*2007/46*0152*..; 51, 66, 73 195/45R16 S01
e11*2007/46*0153*.. 51, 66, 73 205/45R16 A01 K6f
Toyota Yaris 51-74 185/50R16 A12 A14 A18
XP9, XP9F 51-74 195/45R16 T80 Flh V16 S01
e11*2001/116*0248*, 51-74 195/50R16
e11*2001/116*0249*. 51-74 205/45R16
Toyota Yaris Hybrid 54, 55 185/50R16 A01 K6f T81 A12 A14 A18
XP13M(a) 54, 55 185/55R16 A01 K6f Flh LY1 V16
e11*2007/46*0152*.. 54, 55 195/45R16 S01
54, 55 205/45R16 A01 K6f
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 54, 55 185/50R16 A01 K6f T81 A12 A14 A18
Club 54, 55 185/55R16 A01 K6f Flh LY3 V16
XP13M(a) 54, 55 195/45R16 S01
e11*2007/46*0152*.. 54, 55 195/50R16 A01 K6f
54, 55 205/45R16 A01 K6f
Toyota Yaris TS 98 185/50R16 A12 A14 A18
XP9 98 185/55R16 Flh S01
e11*2001/116*0248* 98 195/50R16
98 195/55R16
98 205/45R16
98 205/50R16 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 A12 A14 A18
P2 55-78 205/45R16 S01
e6*98/14,2001/116*
0066*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH

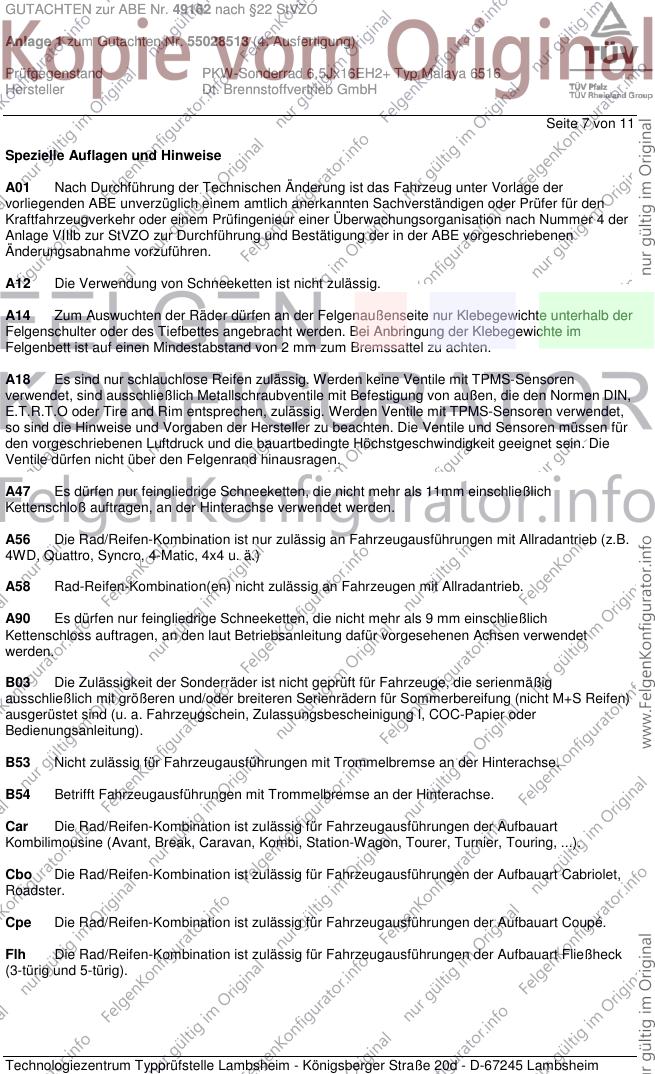

Seite 7 von 11
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A47 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH

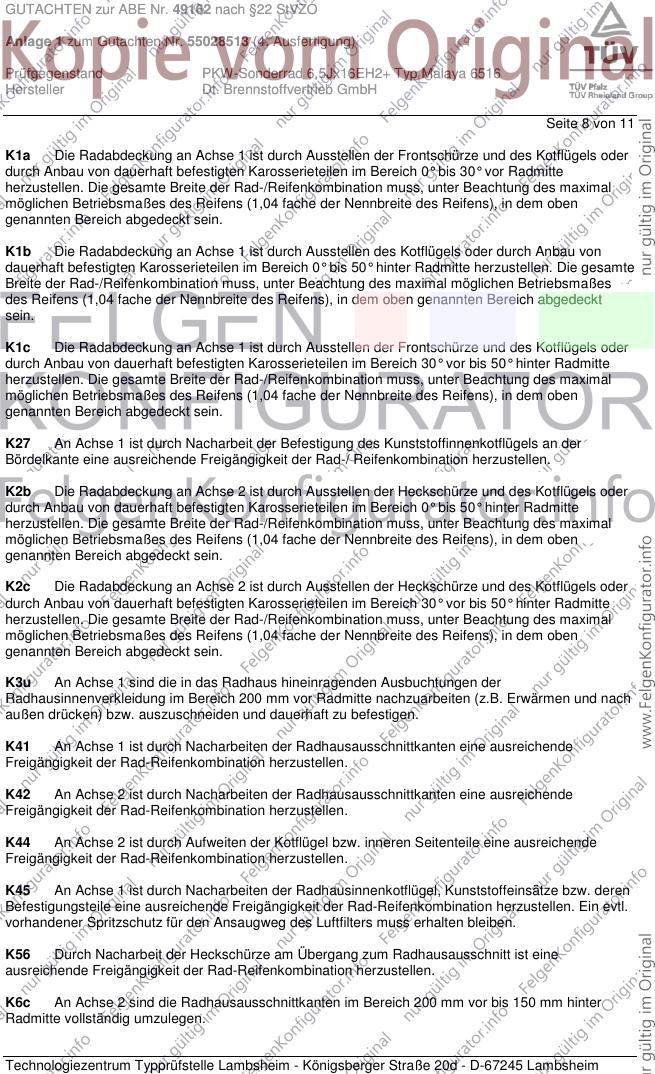

Seite 8 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH

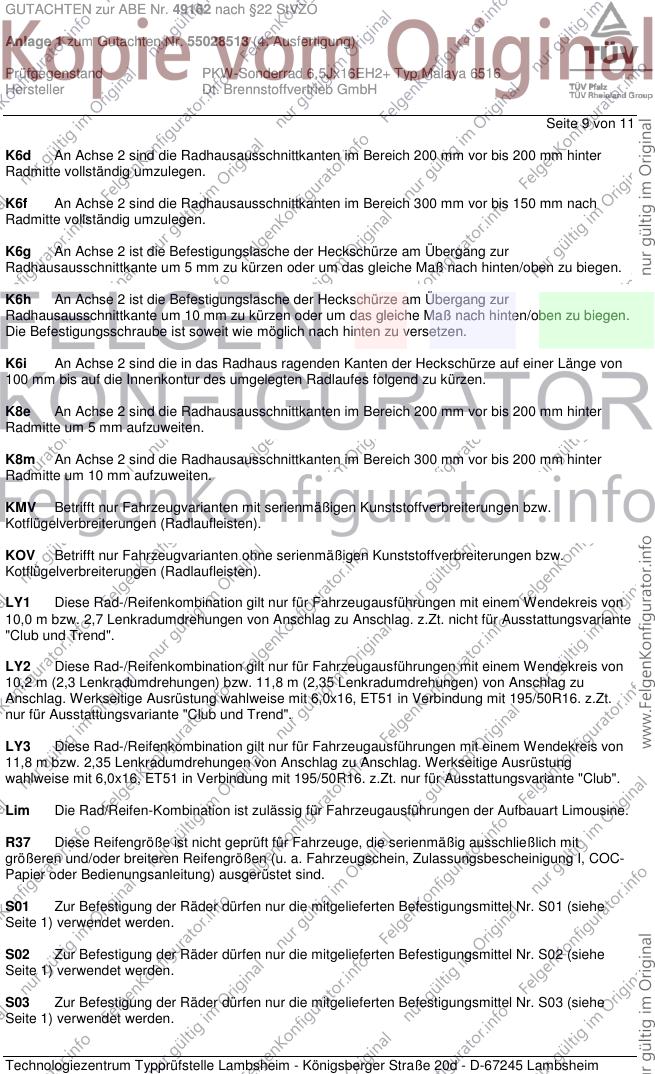

Seite 9 von 11
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH

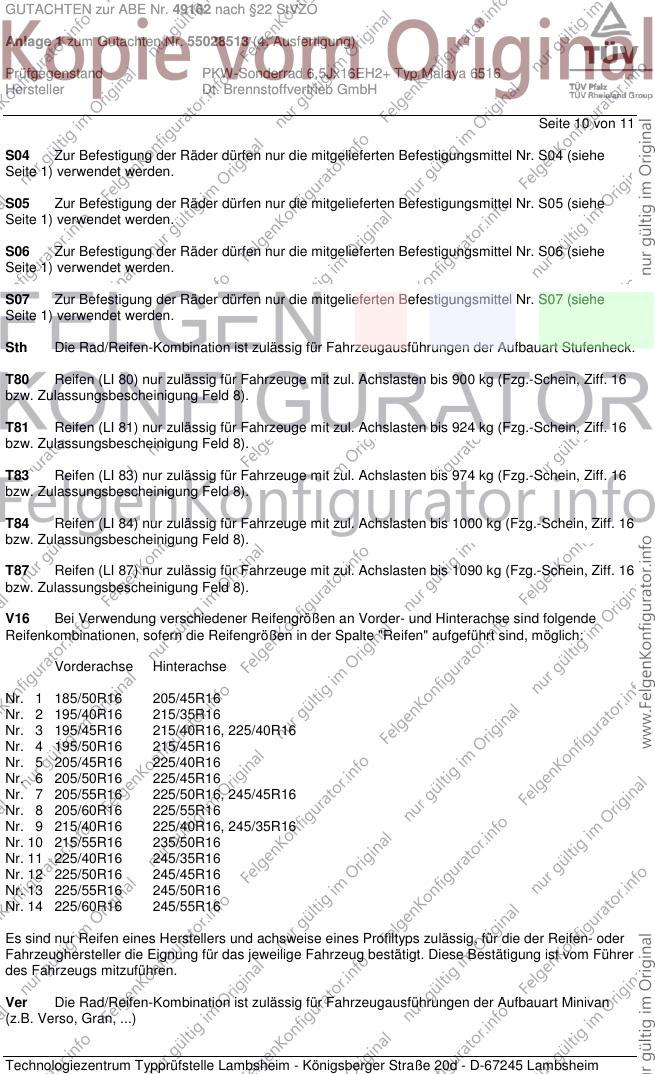

Seite 10 von 11
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH

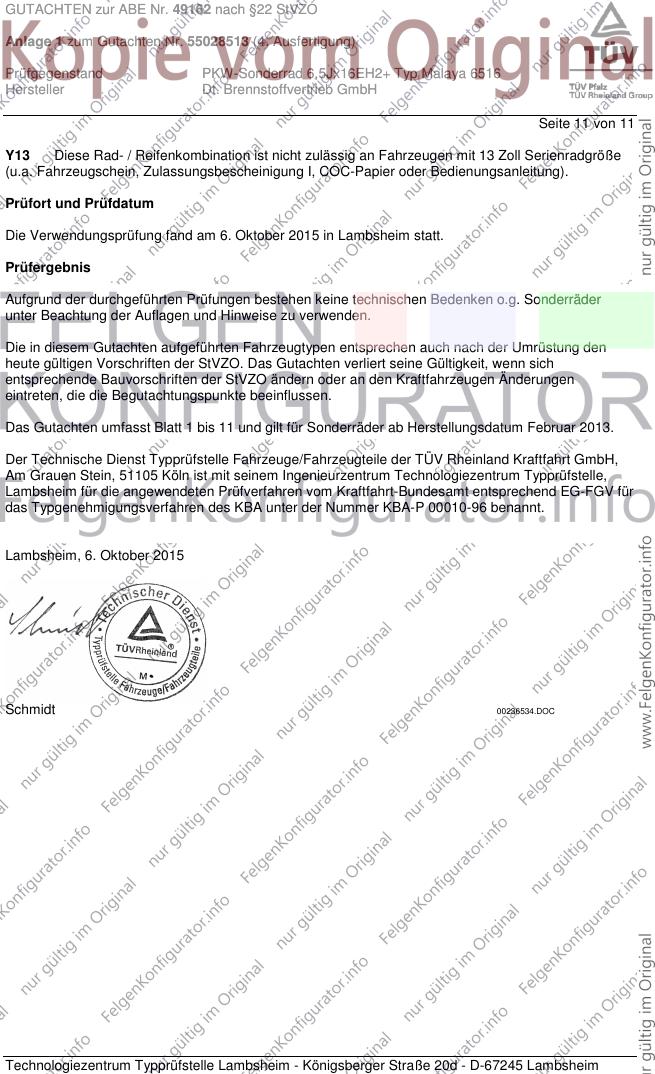

Seite 11 von 11
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. Oktober 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Oktober 2015
Schmidt 00236534.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
