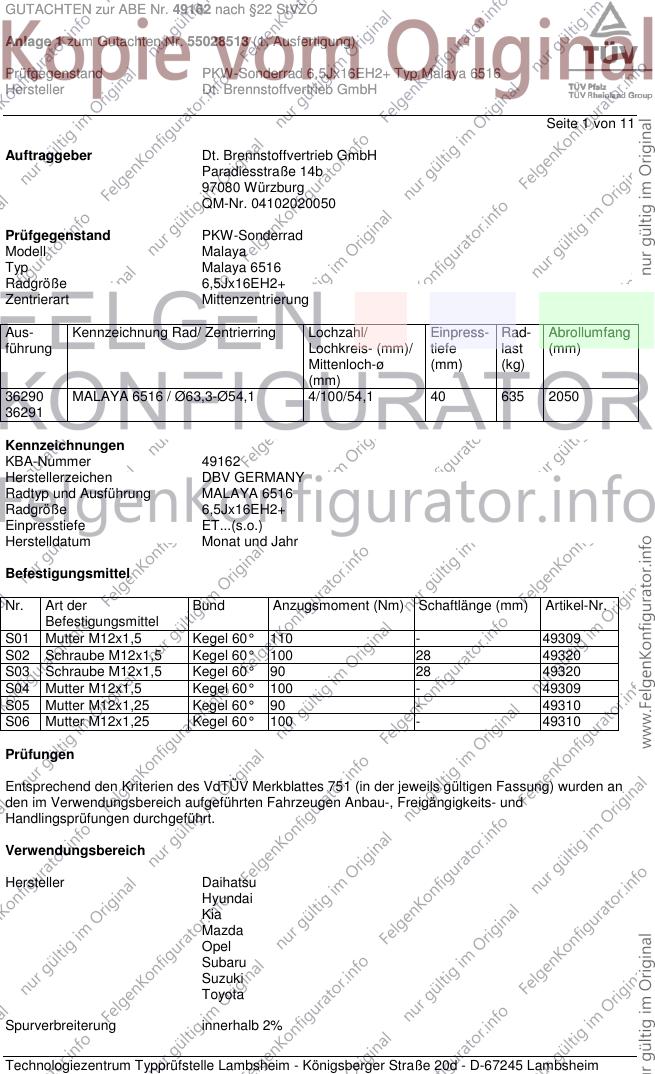

GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 11
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
QM-Nr. 04102020050
Prüfgegenstand PKW-Sonderrad
Modell Malaya
Typ Malaya 6516
Radgröße 6,5Jx16EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
36290 MALAYA 6516 / Ø63,3-Ø54,1 4/100/54,1 40 635 2050
36291
Kennzeichnungen
KBA-Nummer 49162
Herstellerzeichen DBV GERMANY
Radtyp und Ausführung MALAYA 6516
Radgröße 6,5Jx16EH2+
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49309
S02 Schraube M12x1,5 Kegel 60° 100 28 49320
S03 Schraube M12x1,5 Kegel 60° 90 28 49320
S04 Mutter M12x1,5 Kegel 60° 100 - 49309
S05 Mutter M12x1,25 Kegel 60° 90 - 49310
S06 Mutter M12x1,25 Kegel 60° 100 - 49310
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

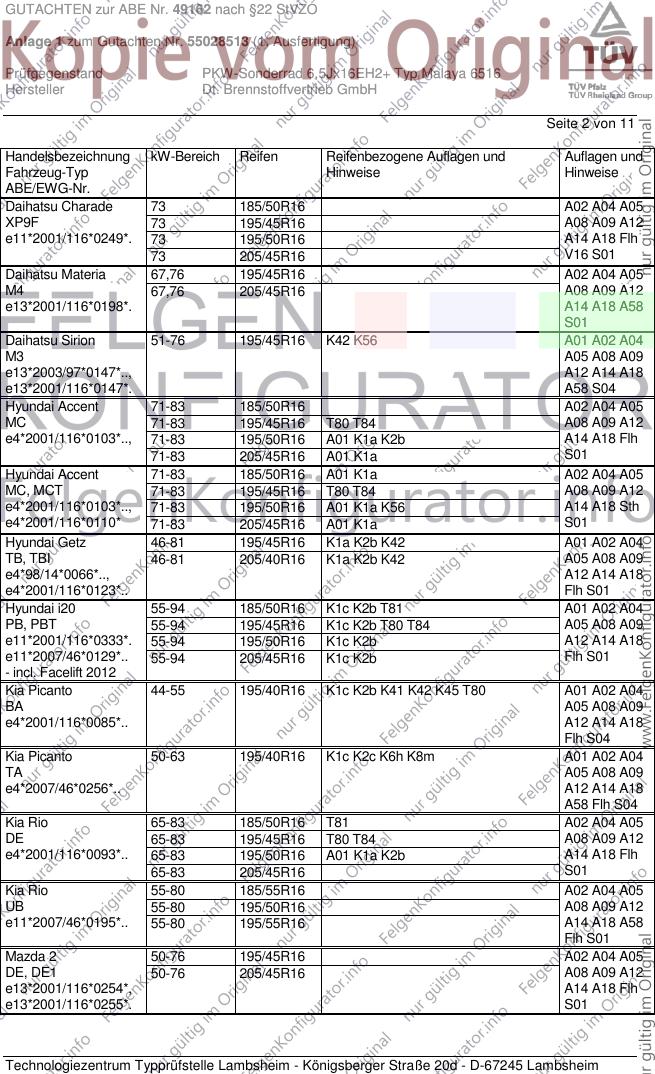

GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/50R16 A02 A04 A05
XP9F 73 195/45R16 A08 A09 A12
e11*2001/116*0249*. 73 195/50R16 A14 A18 Flh
73 205/45R16 V16 S01
Daihatsu Materia 67,76 195/45R16 A02 A04 A05
M4 67,76 205/45R16 A08 A09 A12
e13*2001/116*0198*. A14 A18 A58
S01
Daihatsu Sirion 51-76 195/45R16 K42 K56 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A18
e13*2001/116*0147*. A58 S04
Hyundai Accent 71-83 185/50R16 A02 A04 A05
MC 71-83 195/45R16 T80 T84 A08 A09 A12
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K2b A14 A18 Flh
71-83 205/45R16 A01 K1a S01
Hyundai Accent 71-83 185/50R16 A01 K1a A02 A04 A05
MC, MCT 71-83 195/45R16 T80 T84 A08 A09 A12
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a K56 A14 A18 Sth
e4*2001/116*0110* 71-83 205/45R16 A01 K1a S01
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 205/40R16 K1a K2b K42 A05 A08 A09
e4*98/14*0066*.., A12 A14 A18
e4*2001/116*0123*.. Flh S01
Hyundai i20 55-94 185/50R16 K1c K2b T81 A01 A02 A04
PB, PBT 55-94 195/45R16 K1c K2b T80 T84 A05 A08 A09
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b A12 A14 A18
e11*2007/46*0129*.. 55-94 205/45R16 K1c K2b Flh S01
- incl. Facelift 2012
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A02 A04
BA A05 A08 A09
e4*2001/116*0085*.. A12 A14 A18
Flh S04
Kia Picanto 50-63 195/40R16 K1c K2c K6h K8m A01 A02 A04
TA A05 A08 A09
e4*2007/46*0256*.. A12 A14 A18
A58 Flh S04
Kia Rio 65-83 185/50R16 T81 A02 A04 A05
DE 65-83 195/45R16 T80 T84 A08 A09 A12
e4*2001/116*0093*.. 65-83 195/50R16 A01 K1a K2b A14 A18 Flh
65-83 205/45R16 S01
Kia Rio 55-80 185/55R16 A02 A04 A05
UB 55-80 195/50R16 A08 A09 A12
e11*2007/46*0195*.. 55-80 195/55R16 A14 A18 A58
Flh S01
Mazda 2 50-76 195/45R16 A02 A04 A05
DE, DE1 50-76 205/45R16 A08 A09 A12
e13*2001/116*0254*, A14 A18 Flh
e13*2001/116*0255*. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

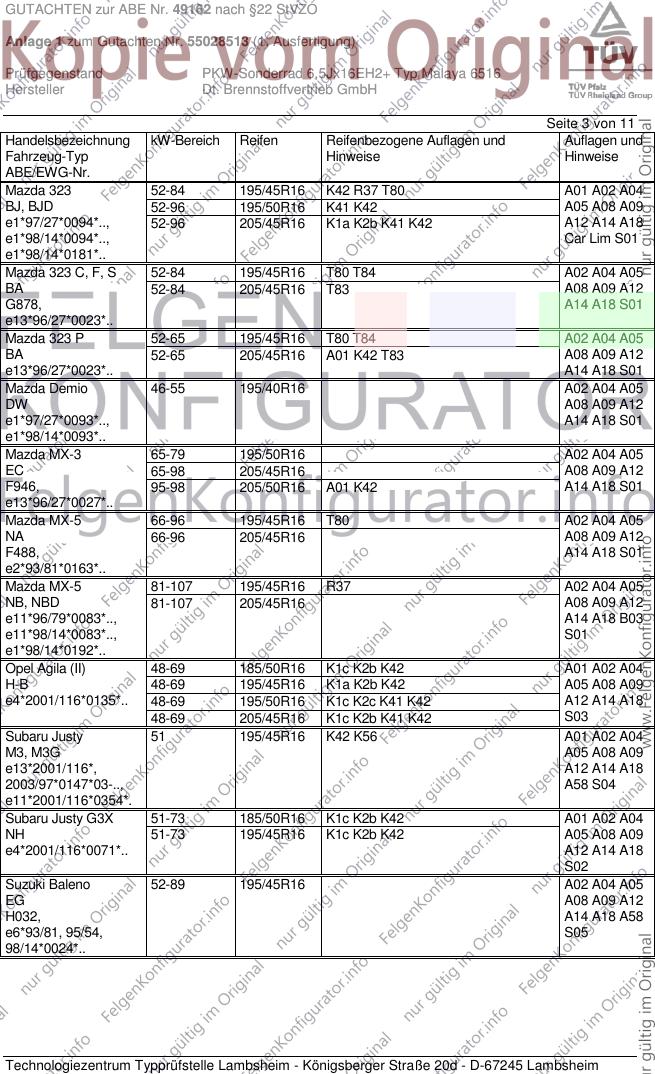

GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 52-84 195/45R16 K42 R37 T80 A01 A02 A04
BJ, BJD 52-96 195/50R16 K41 K42 A05 A08 A09
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 A12 A14 A18
e1*98/14*0094*.., Car Lim S01
e1*98/14*0181*..
Mazda 323 C, F, S 52-84 195/45R16 T80 T84 A02 A04 A05
BA 52-84 205/45R16 T83 A08 A09 A12
G878, A14 A18 S01
e13*96/27*0023*..
Mazda 323 P 52-65 195/45R16 T80 T84 A02 A04 A05
BA 52-65 205/45R16 A01 K42 T83 A08 A09 A12
e13*96/27*0023*.. A14 A18 S01
Mazda Demio 46-55 195/40R16 A02 A04 A05
DW A08 A09 A12
e1*97/27*0093*.., A14 A18 S01
e1*98/14*0093*..
Mazda MX-3 65-79 195/50R16 A02 A04 A05
EC 65-98 205/45R16 A08 A09 A12
F946, 95-98 205/50R16 A01 K42 A14 A18 S01
e13*96/27*0027*..
Mazda MX-5 66-96 195/45R16 T80 A02 A04 A05
NA 66-96 205/45R16 A08 A09 A12
F488, A14 A18 S01
e2*93/81*0163*..
Mazda MX-5 81-107 195/45R16 R37 A02 A04 A05
NB, NBD 81-107 205/45R16 A08 A09 A12
e11*96/79*0083*.., A14 A18 B03
e11*98/14*0083*.., S01
e1*98/14*0192*..
Opel Agila (II) 48-69 185/50R16 K1c K2b K42 A01 A02 A04
H-B 48-69 195/45R16 K1a K2b K42 A05 A08 A09
e4*2001/116*0135*.. 48-69 195/50R16 K1c K2c K41 K42 A12 A14 A18
48-69 205/45R16 K1c K2b K41 K42 S03
Subaru Justy 51 195/45R16 K42 K56 A01 A02 A04
M3, M3G A05 A08 A09
e13*2001/116*, A12 A14 A18
2003/97*0147*03-.., A58 S04
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/50R16 K1c K2b K42 A01 A02 A04
NH 51-73 195/45R16 K1c K2b K42 A05 A08 A09
e4*2001/116*0071*.. A12 A14 A18
S02
Suzuki Baleno 52-89 195/45R16 A02 A04 A05
EG A08 A09 A12
H032, A14 A18 A58
e6*93/81, 95/54, S05
98/14*0024*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH

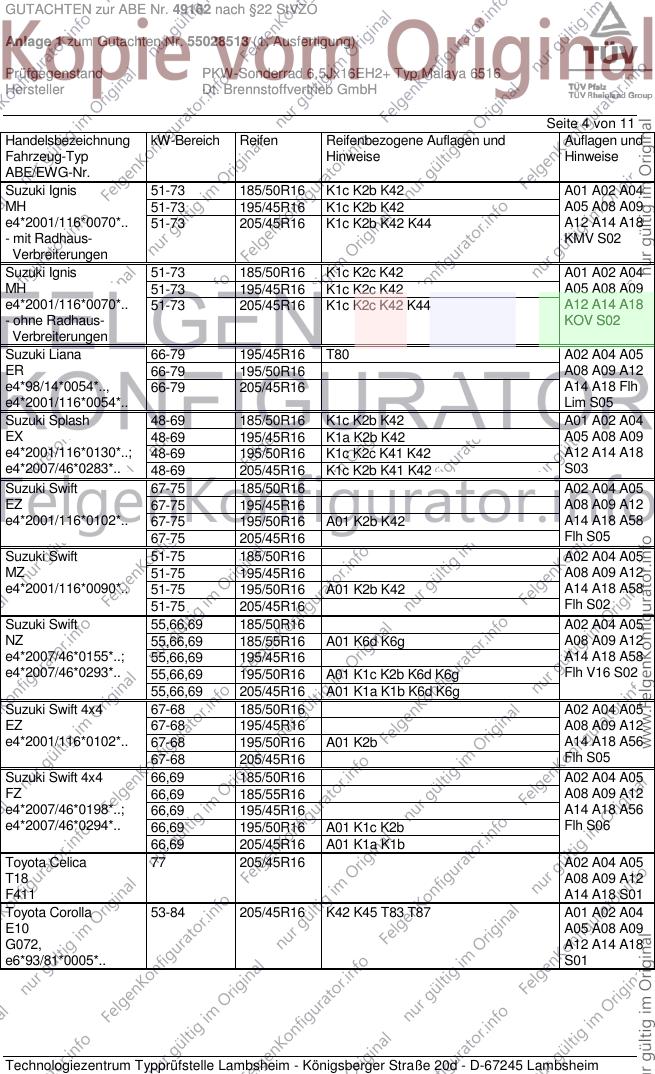

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 185/50R16 K1c K2b K42 A01 A02 A04
MH 51-73 195/45R16 K1c K2b K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2b K42 K44 A12 A14 A18
- mit Radhaus- KMV S02
Verbreiterungen
Suzuki Ignis 51-73 185/50R16 K1c K2c K42 A01 A02 A04
MH 51-73 195/45R16 K1c K2c K42 A05 A08 A09
e4*2001/116*0070*.. 51-73 205/45R16 K1c K2c K42 K44 A12 A14 A18
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki Liana 66-79 195/45R16 T80 A02 A04 A05
ER 66-79 195/50R16 A08 A09 A12
e4*98/14*0054*.., 66-79 205/45R16 A14 A18 Flh
e4*2001/116*0054*.. Lim S05
Suzuki Splash 48-69 185/50R16 K1c K2b K42 A01 A02 A04
EX 48-69 195/45R16 K1a K2b K42 A05 A08 A09
e4*2001/116*0130*..; 48-69 195/50R16 K1c K2c K41 K42 A12 A14 A18
e4*2007/46*0283*.. 48-69 205/45R16 K1c K2b K41 K42 S03
Suzuki Swift 67-75 185/50R16 A02 A04 A05
EZ 67-75 195/45R16 A08 A09 A12
e4*2001/116*0102*.. 67-75 195/50R16 A01 K2b K42 A14 A18 A58
67-75 205/45R16 Flh S05
Suzuki Swift 51-75 185/50R16 A02 A04 A05
MZ 51-75 195/45R16 A08 A09 A12
e4*2001/116*0090*.. 51-75 195/50R16 A01 K2b K42 A14 A18 A58
51-75 205/45R16 Flh S02
Suzuki Swift 55,66,69 185/50R16 A02 A04 A05
NZ 55,66,69 185/55R16 A01 K6d K6g A08 A09 A12
e4*2007/46*0155*..; 55,66,69 195/45R16 A14 A18 A58
e4*2007/46*0293*.. 55,66,69 195/50R16 A01 K1c K2b K6d K6g Flh V16 S02
55,66,69 205/45R16 A01 K1a K1b K6d K6g
Suzuki Swift 4x4 67-68 185/50R16 A02 A04 A05
EZ 67-68 195/45R16 A08 A09 A12
e4*2001/116*0102*.. 67-68 195/50R16 A01 K2b A14 A18 A56
67-68 205/45R16 Flh S05
Suzuki Swift 4x4 66,69 185/50R16 A02 A04 A05
FZ 66,69 185/55R16 A08 A09 A12
e4*2007/46*0198*..; 66,69 195/45R16 A14 A18 A56
e4*2007/46*0294*.. 66,69 195/50R16 A01 K1c K2b Flh S06
66,69 205/45R16 A01 K1a K1b
Toyota Celica 77 205/45R16 A02 A04 A05
T18 A08 A09 A12
F411 A14 A18 S01
Toyota Corolla 53-84 205/45R16 K42 K45 T83 T87 A01 A02 A04
E10 A05 A08 A09
G072, A12 A14 A18
e6*93/81*0005*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH

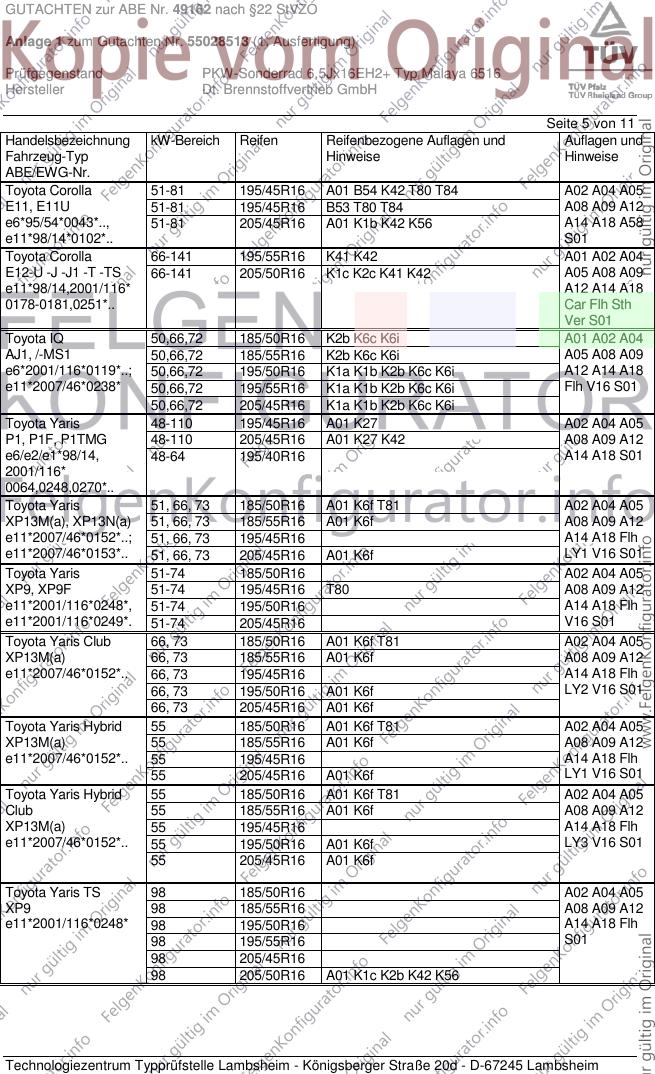

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 51-81 195/45R16 A01 B54 K42 T80 T84 A02 A04 A05
E11, E11U 51-81 195/45R16 B53 T80 T84 A08 A09 A12
e6*95/54*0043*.., 51-81 205/45R16 A01 K1b K42 K56 A14 A18 A58
e11*98/14*0102*.. S01
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A05 A08 A09
e11*98/14,2001/116* A12 A14 A18
0178-0181,0251*.. Car Flh Sth
Ver S01
Toyota IQ 50,66,72 185/50R16 K2b K6c K6i A01 A02 A04
AJ1, /-MS1 50,66,72 185/55R16 K2b K6c K6i A05 A08 A09
e6*2001/116*0119*..; 50,66,72 195/50R16 K1a K1b K2b K6c K6i A12 A14 A18
e11*2007/46*0238* 50,66,72 195/55R16 K1a K1b K2b K6c K6i Flh V16 S01
50,66,72 205/45R16 K1a K1b K2b K6c K6i
Toyota Yaris 48-110 195/45R16 A01 K27 A02 A04 A05
P1, P1F, P1TMG 48-110 205/45R16 A01 K27 K42 A08 A09 A12
e6/e2/e1*98/14, 48-64 195/40R16 A14 A18 S01
2001/116*
0064,0248,0270*..
Toyota Yaris 51, 66, 73 185/50R16 A01 K6f T81 A02 A04 A05
XP13M(a), XP13N(a) 51, 66, 73 185/55R16 A01 K6f A08 A09 A12
e11*2007/46*0152*..; 51, 66, 73 195/45R16 A14 A18 Flh
e11*2007/46*0153*.. 51, 66, 73 205/45R16 A01 K6f LY1 V16 S01
Toyota Yaris 51-74 185/50R16 A02 A04 A05
XP9, XP9F 51-74 195/45R16 T80 A08 A09 A12
e11*2001/116*0248*, 51-74 195/50R16 A14 A18 Flh
e11*2001/116*0249*. 51-74 205/45R16 V16 S01
Toyota Yaris Club 66, 73 185/50R16 A01 K6f T81 A02 A04 A05
XP13M(a) 66, 73 185/55R16 A01 K6f A08 A09 A12
e11*2007/46*0152*.. 66, 73 195/45R16 A14 A18 Flh
66, 73 195/50R16 A01 K6f LY2 V16 S01
66, 73 205/45R16 A01 K6f
Toyota Yaris Hybrid 55 185/50R16 A01 K6f T81 A02 A04 A05
XP13M(a) 55 185/55R16 A01 K6f A08 A09 A12
e11*2007/46*0152*.. 55 195/45R16 A14 A18 Flh
55 205/45R16 A01 K6f LY1 V16 S01
Toyota Yaris Hybrid 55 185/50R16 A01 K6f T81 A02 A04 A05
Club 55 185/55R16 A01 K6f A08 A09 A12
XP13M(a) 55 195/45R16 A14 A18 Flh
e11*2007/46*0152*.. 55 195/50R16 A01 K6f LY3 V16 S01
55 205/45R16 A01 K6f
Toyota Yaris TS 98 185/50R16 A02 A04 A05
XP9 98 185/55R16 A08 A09 A12
e11*2001/116*0248* 98 195/50R16 A14 A18 Flh
98 195/55R16 S01
98 205/45R16
98 205/50R16 A01 K1c K2b K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

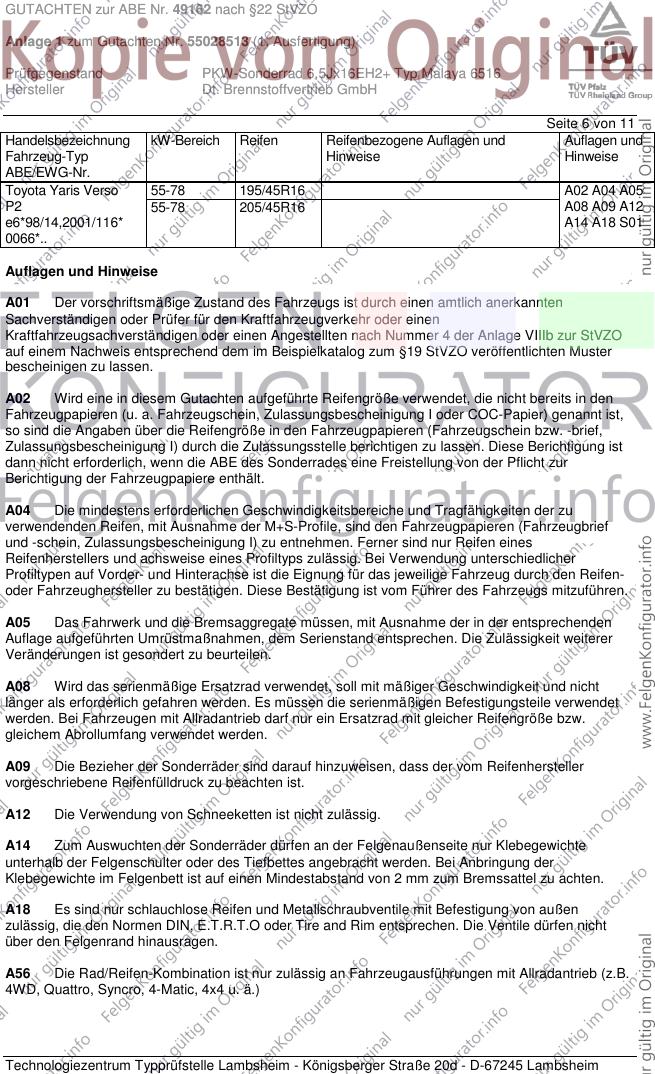

GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris Verso 55-78 195/45R16 A02 A04 A05
P2 55-78 205/45R16 A08 A09 A12
e6*98/14,2001/116* A14 A18 S01
0066*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 11

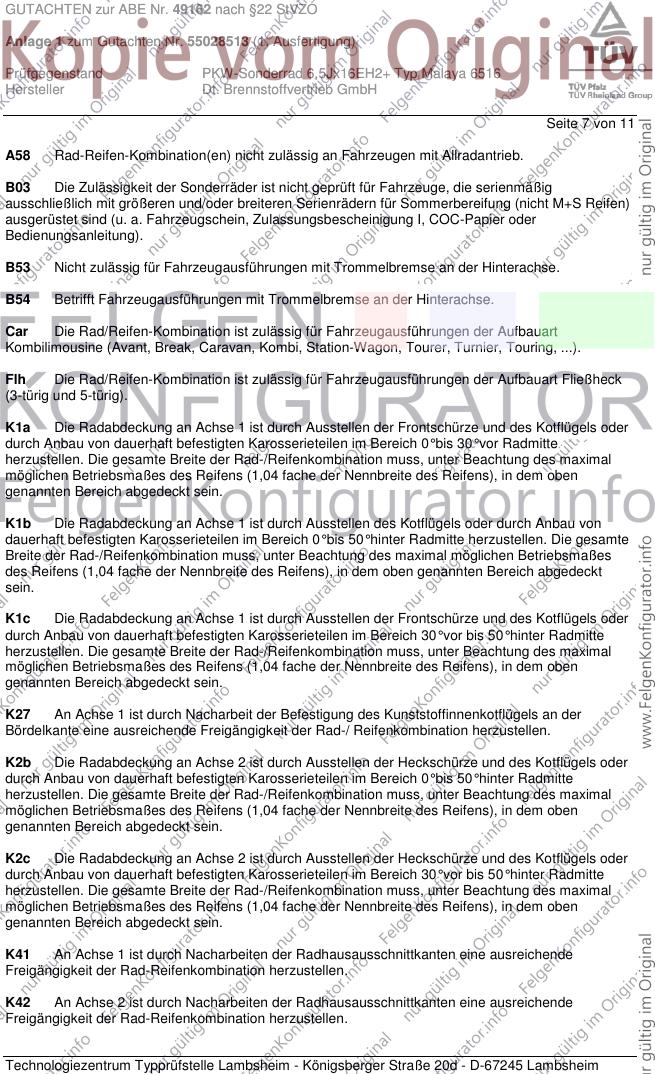

A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B53 Nicht zulässig für Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
B54 Betrifft Fahrzeugausführungen mit Trommelbremse an der Hinterachse.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 11

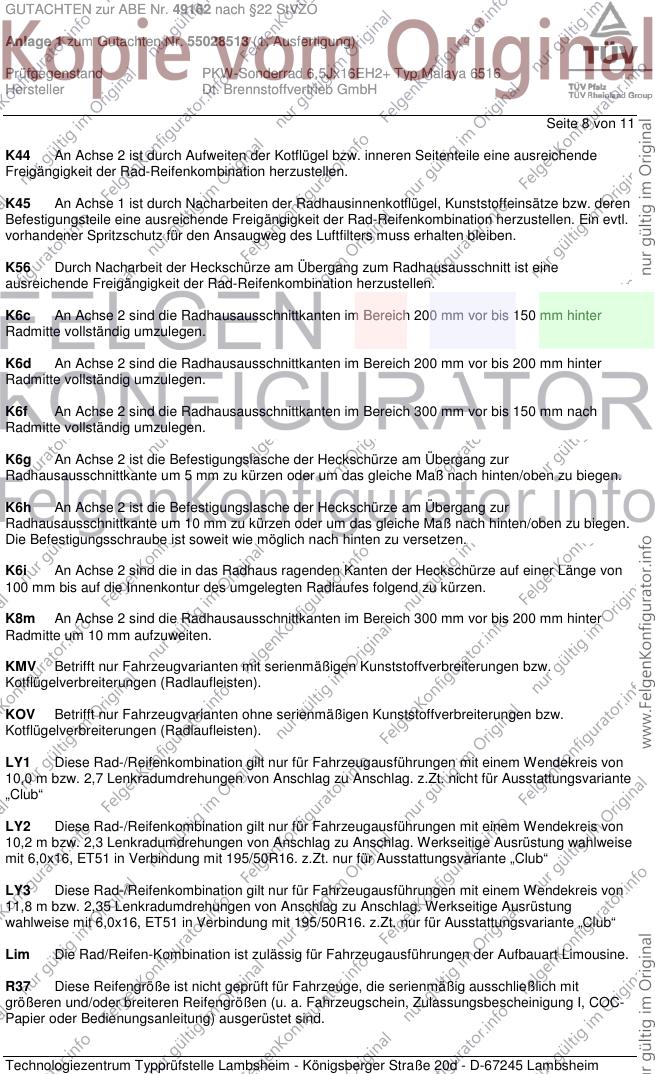

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 11

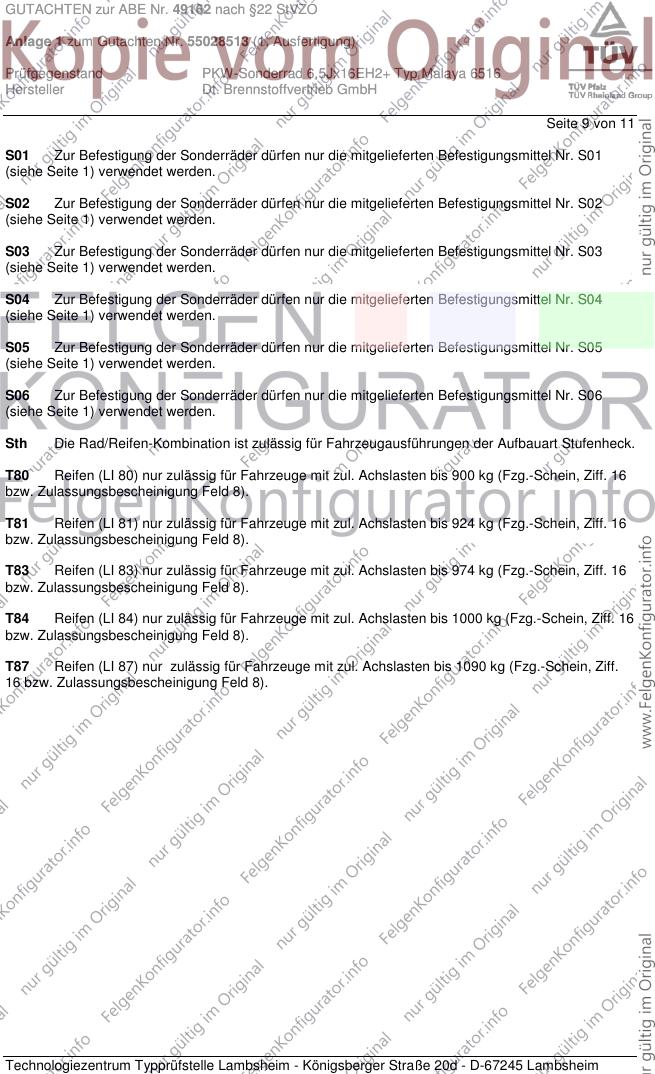

S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 11

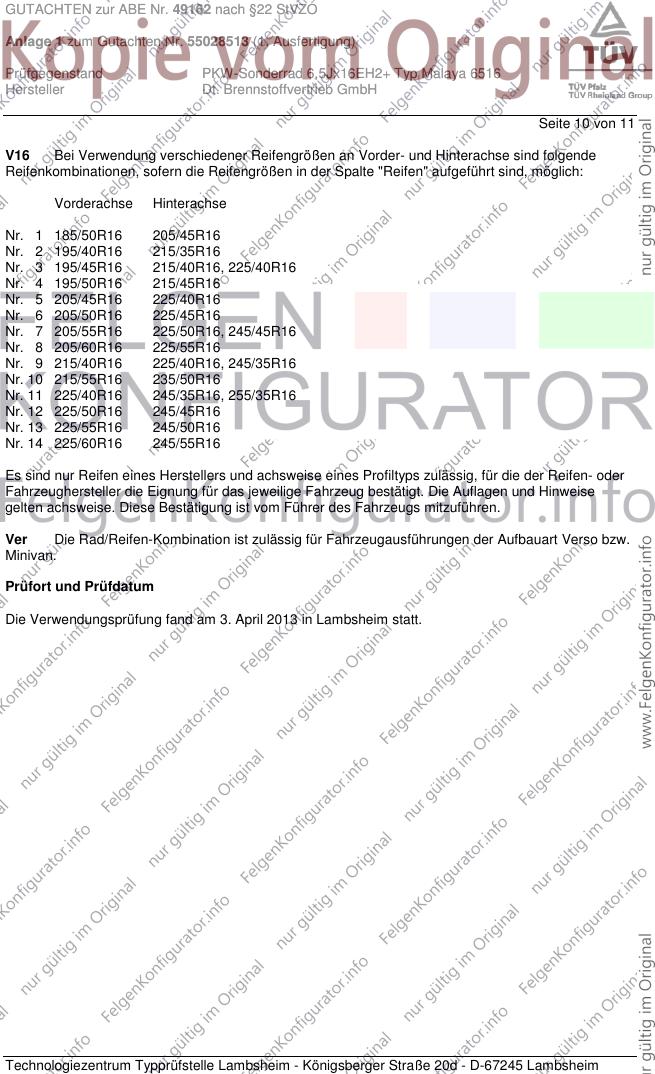

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. April 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49162 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55028513 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16EH2+ Typ Malaya 6516
Hersteller Dt. Brennstoffvertrieb GmbH

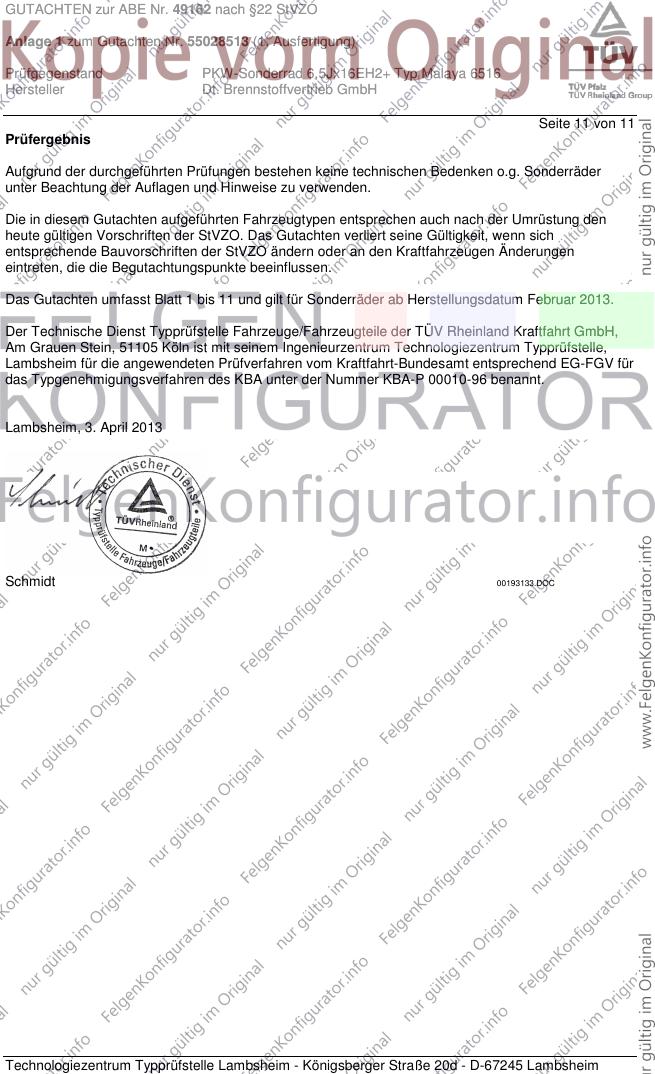

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. April 2013
Schmidt 00193133.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
