GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.

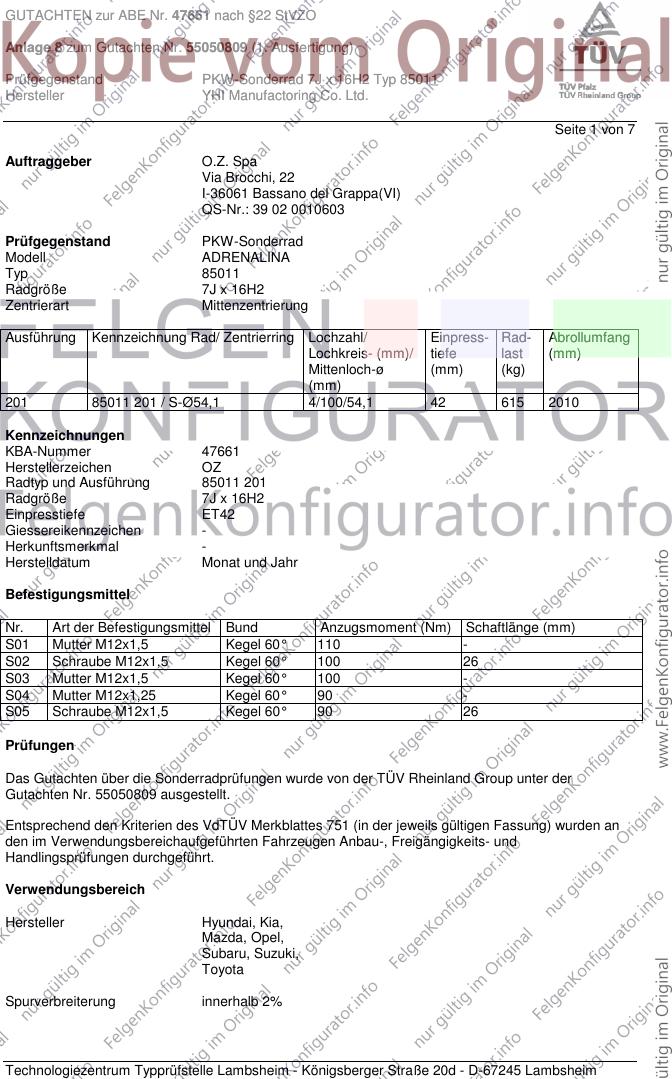

Seite 1 von 7
Auftraggeber O.Z. Spa
Via Brocchi, 22
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell ADRENALINA
Typ 85011
Radgröße 7J x 16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
201 85011 201 / S-Ø54,1 4/100/54,1 42 615 2010
Kennzeichnungen
KBA-Nummer 47661
Herstellerzeichen OZ
Radtyp und Ausführung 85011 201
Radgröße 7J x 16H2
Einpresstiefe ET42
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 26
S03 Mutter M12x1,5 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Schraube M12x1,5 Kegel 60° 90 26
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 55050809 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Hyundai, Kia,
Mazda, Opel,
Subaru, Suzuki,
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.

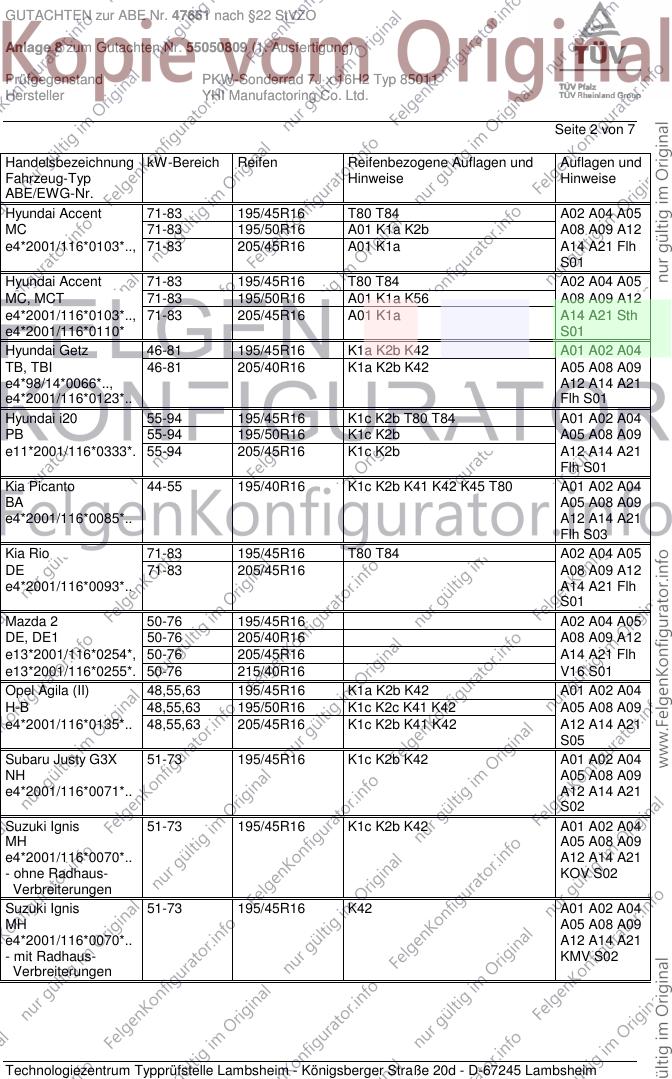

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Accent 71-83 195/45R16 T80 T84 A02 A04 A05
MC 71-83 195/50R16 A01 K1a K2b A08 A09 A12
e4*2001/116*0103*.., 71-83 205/45R16 A01 K1a A14 A21 Flh
S01
Hyundai Accent 71-83 195/45R16 T80 T84 A02 A04 A05
MC, MCT 71-83 195/50R16 A01 K1a K56 A08 A09 A12
e4*2001/116*0103*.., 71-83 205/45R16 A01 K1a A14 A21 Sth
e4*2001/116*0110* S01
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 205/40R16 K1a K2b K42 A05 A08 A09
e4*98/14*0066*.., A12 A14 A21
e4*2001/116*0123*.. Flh S01
Hyundai i20 55-94 195/45R16 K1c K2b T80 T84 A01 A02 A04
PB 55-94 195/50R16 K1c K2b A05 A08 A09
e11*2001/116*0333*. 55-94 205/45R16 K1c K2b A12 A14 A21
Flh S01
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A02 A04
BA A05 A08 A09
e4*2001/116*0085*.. A12 A14 A21
Flh S03
Kia Rio 71-83 195/45R16 T80 T84 A02 A04 A05
DE 71-83 205/45R16 A08 A09 A12
e4*2001/116*0093*.. A14 A21 Flh
S01
Mazda 2 50-76 195/45R16 A02 A04 A05
DE, DE1 50-76 205/40R16 A08 A09 A12
e13*2001/116*0254*, 50-76 205/45R16 A14 A21 Flh
e13*2001/116*0255*. 50-76 215/40R16 V16 S01
Opel Agila (II) 48,55,63 195/45R16 K1a K2b K42 A01 A02 A04
H-B 48,55,63 195/50R16 K1c K2c K41 K42 A05 A08 A09
e4*2001/116*0135*.. 48,55,63 205/45R16 K1c K2b K41 K42 A12 A14 A21
S05
Subaru Justy G3X 51-73 195/45R16 K1c K2b K42 A01 A02 A04
NH A05 A08 A09
e4*2001/116*0071*.. A12 A14 A21
S02
Suzuki Ignis 51-73 195/45R16 K1c K2b K42 A01 A02 A04
MH A05 A08 A09
e4*2001/116*0070*.. A12 A14 A21
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki Ignis 51-73 195/45R16 K42 A01 A02 A04
MH A05 A08 A09
e4*2001/116*0070*.. A12 A14 A21
- mit Radhaus- KMV S02
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.

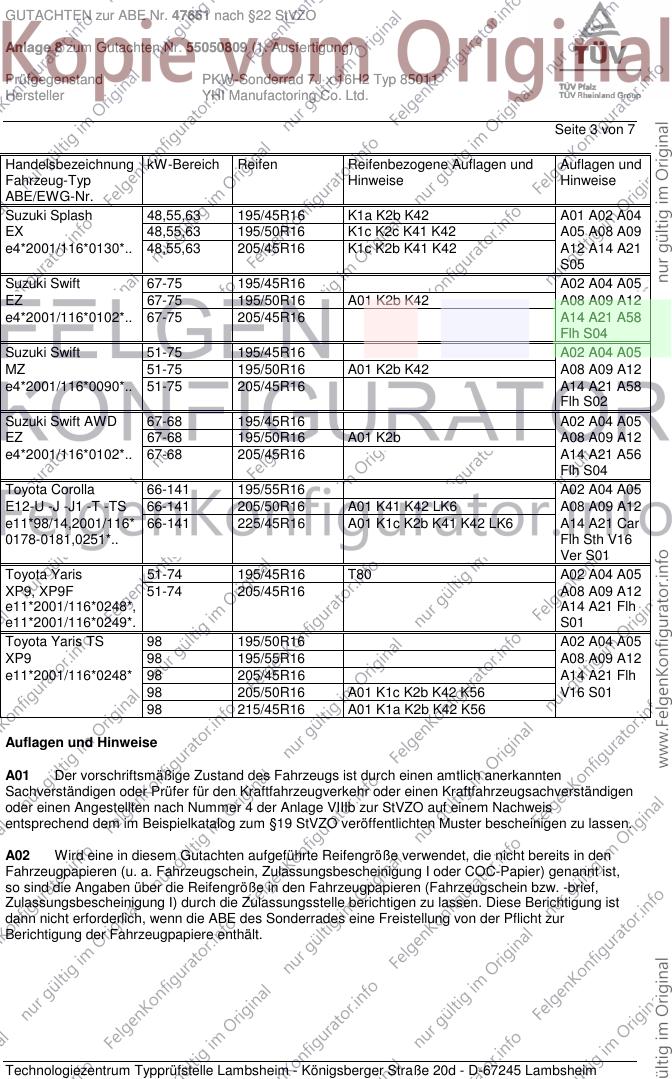

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Splash 48,55,63 195/45R16 K1a K2b K42 A01 A02 A04
EX 48,55,63 195/50R16 K1c K2c K41 K42 A05 A08 A09
e4*2001/116*0130*.. 48,55,63 205/45R16 K1c K2b K41 K42 A12 A14 A21
S05
Suzuki Swift 67-75 195/45R16 A02 A04 A05
EZ 67-75 195/50R16 A01 K2b K42 A08 A09 A12
e4*2001/116*0102*.. 67-75 205/45R16 A14 A21 A58
Flh S04
Suzuki Swift 51-75 195/45R16 A02 A04 A05
MZ 51-75 195/50R16 A01 K2b K42 A08 A09 A12
e4*2001/116*0090*.. 51-75 205/45R16 A14 A21 A58
Flh S02
Suzuki Swift AWD 67-68 195/45R16 A02 A04 A05
EZ 67-68 195/50R16 A01 K2b A08 A09 A12
e4*2001/116*0102*.. 67-68 205/45R16 A14 A21 A56
Flh S04
Toyota Corolla 66-141 195/55R16 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/50R16 A01 K41 K42 LK6 A08 A09 A12
e11*98/14,2001/116* 66-141 225/45R16 A01 K1c K2b K41 K42 LK6 A14 A21 Car
0178-0181,0251*.. Flh Sth V16
Ver S01
Toyota Yaris 51-74 195/45R16 T80 A02 A04 A05
XP9, XP9F 51-74 205/45R16 A08 A09 A12
e11*2001/116*0248*, A14 A21 Flh
e11*2001/116*0249*. S01
Toyota Yaris TS 98 195/50R16 A02 A04 A05
XP9 98 195/55R16 A08 A09 A12
e11*2001/116*0248* 98 205/45R16 A14 A21 Flh
98 205/50R16 A01 K1c K2b K42 K56 V16 S01
98 215/45R16 A01 K1a K2b K42 K56
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.

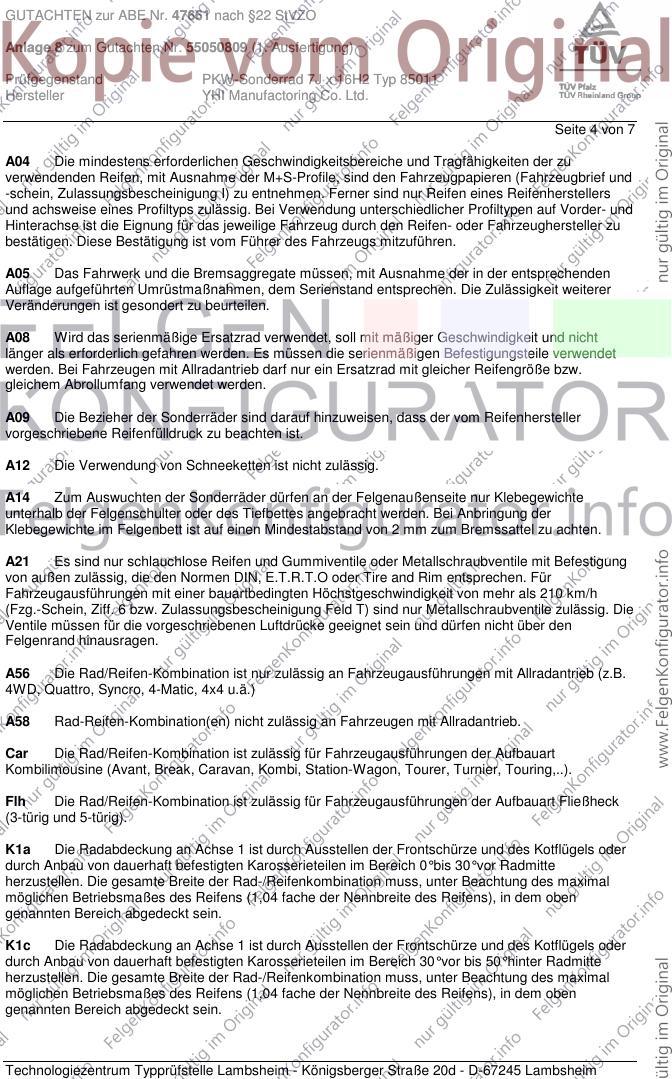

Seite 4 von 7
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.

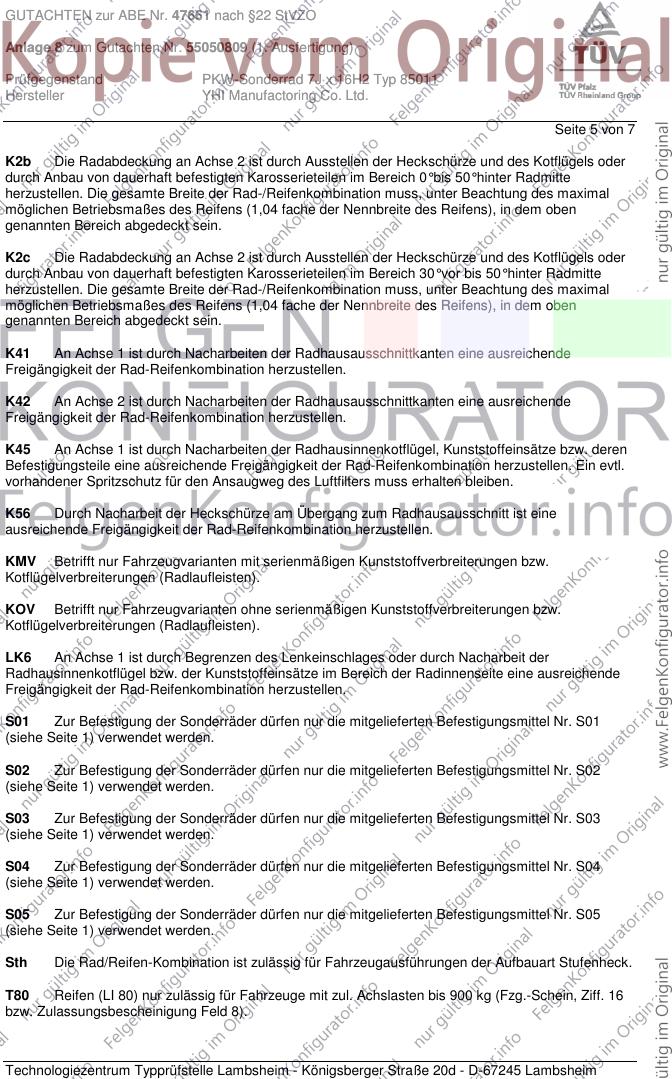

Seite 5 von 7
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.

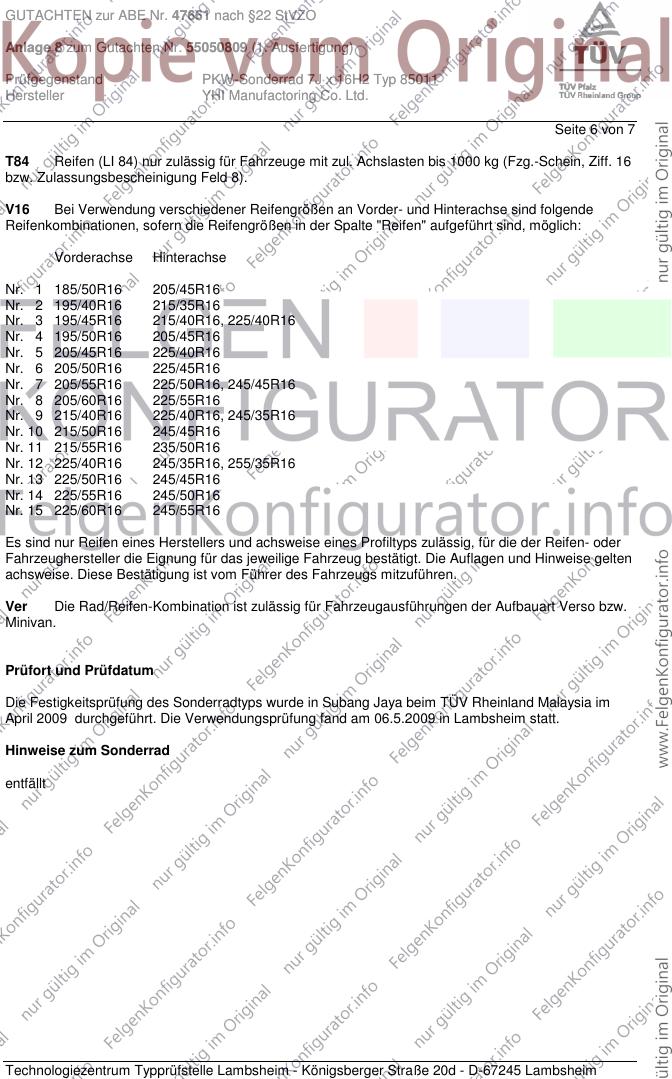

Seite 6 von 7
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Subang Jaya beim TÜV Rheinland Malaysia im
April 2009 durchgeführt. Die Verwendungsprüfung fand am 06.5.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47661 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55050809 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7J x 16H2 Typ 85011
Hersteller YHI Manufactoring Co. Ltd.

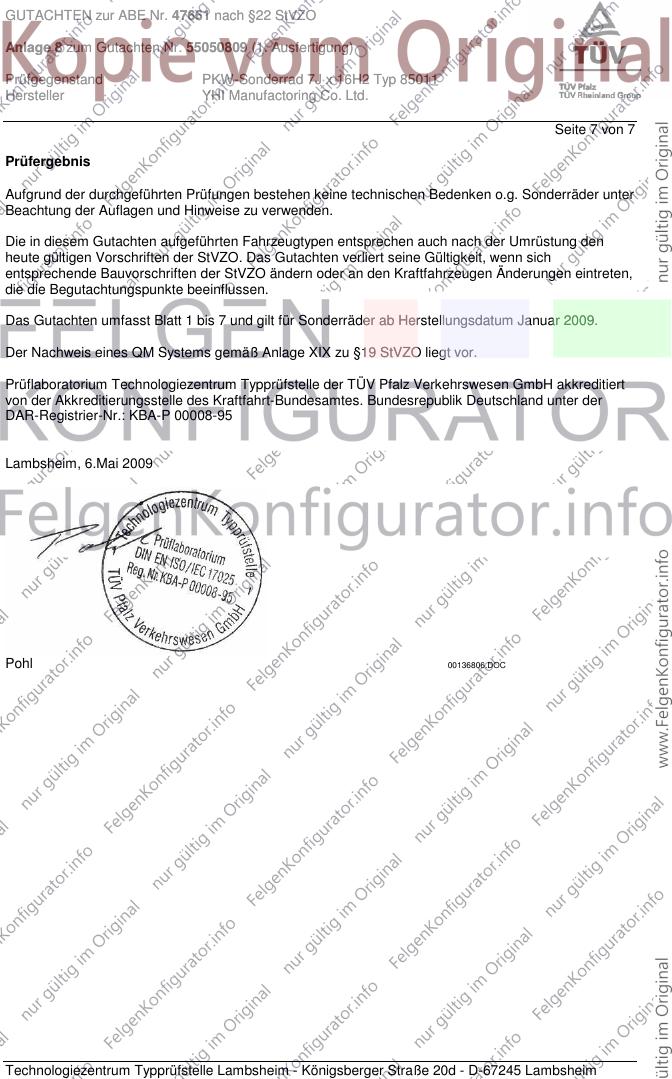

Seite 7 von 7
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 6.Mai 2009
Pohl 00136806.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
