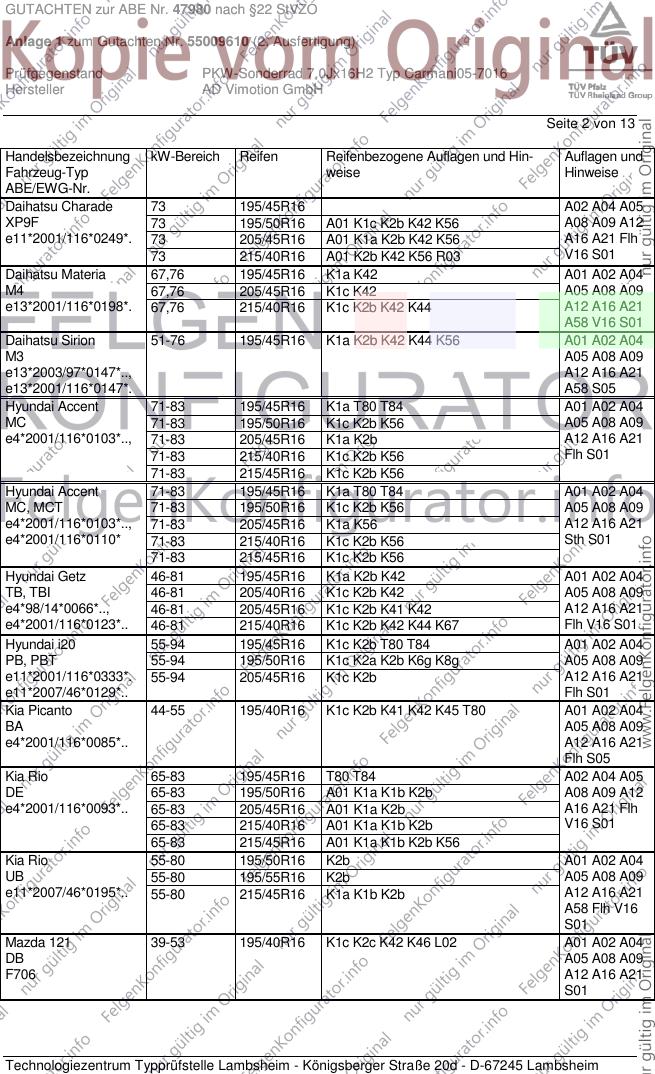

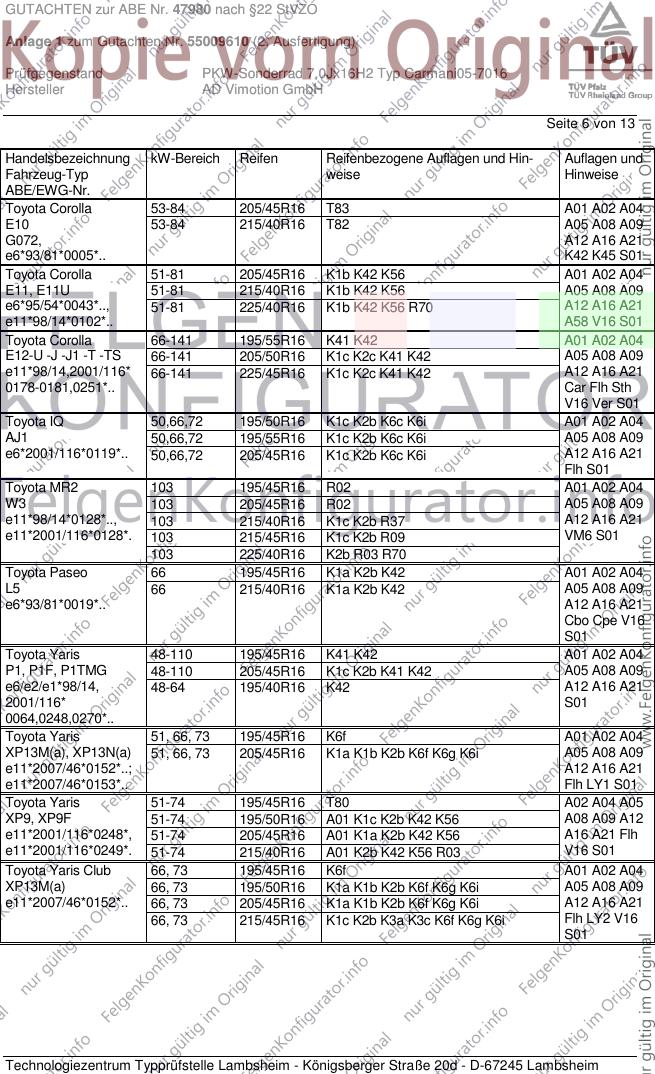

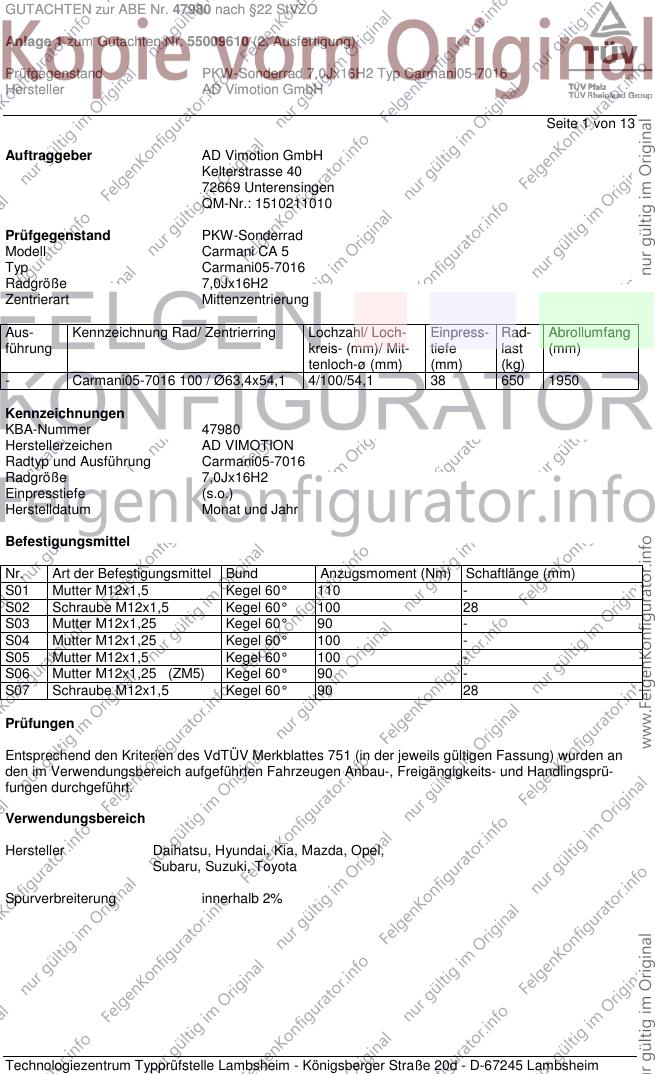

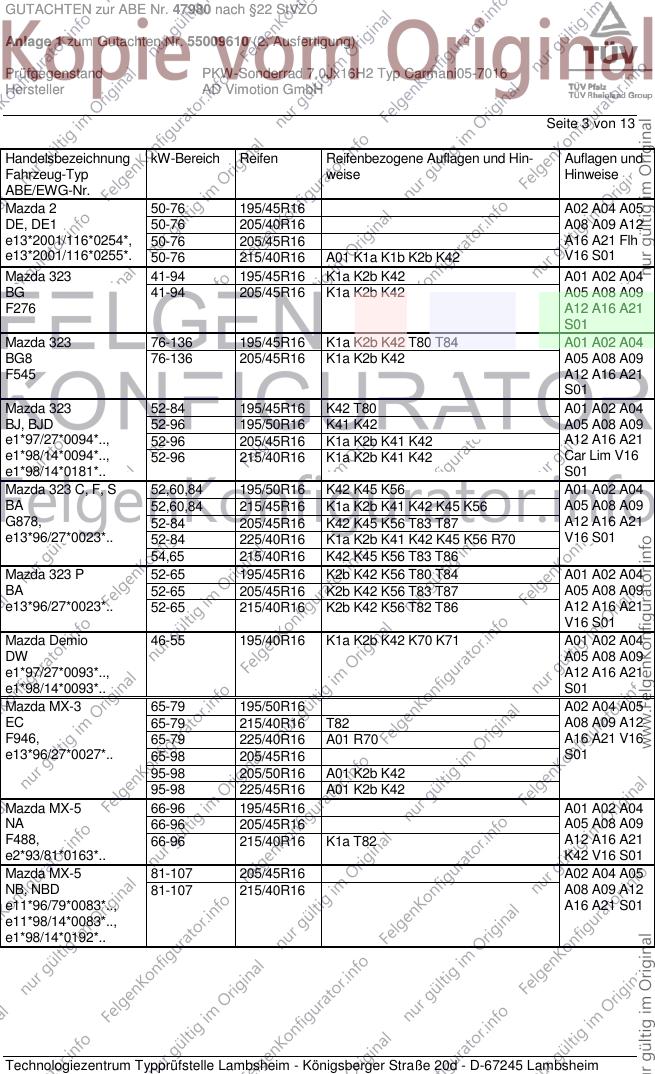

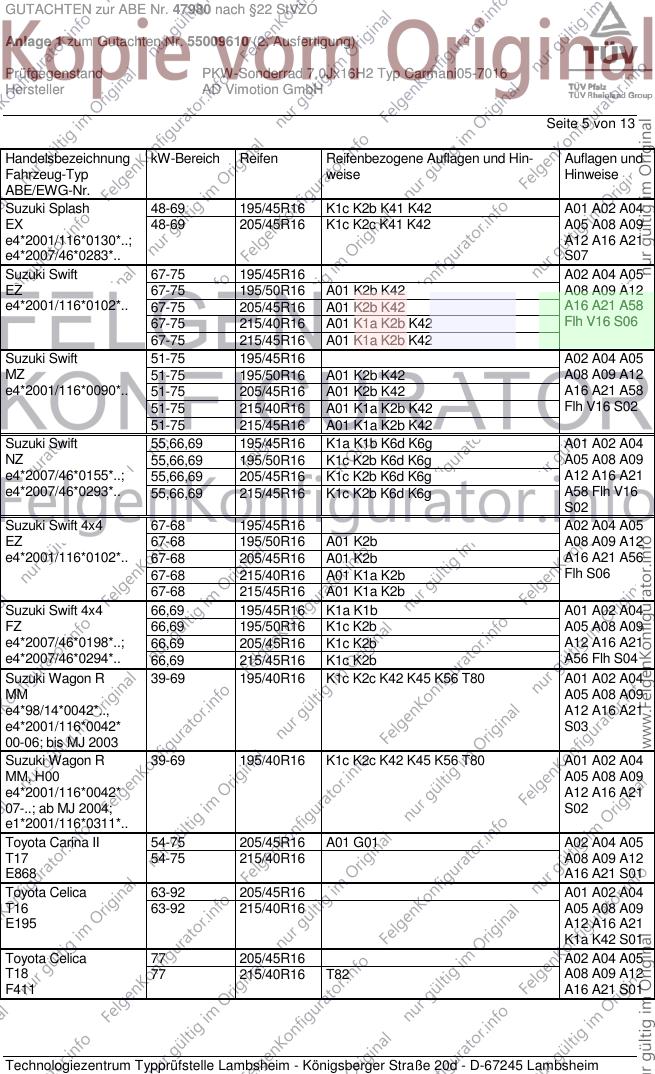

GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 1 von 13
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell Carmani CA 5
Typ Carmani05-7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Carmani05-7016 100 / Ø63,4x54,1 4/100/54,1 38 650 1950
Kennzeichnungen
KBA-Nummer 47980
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung Carmani05-7016
Radgröße 7,0Jx16H2
Einpresstiefe (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 28
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Mutter M12x1,25 Kegel 60° 100 -
S05 Mutter M12x1,5 Kegel 60° 100 -
S06 Mutter M12x1,25 (ZM5) Kegel 60° 90 -
S07 Schraube M12x1,5 Kegel 60° 90 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai, Kia, Mazda, Opel,
Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/45R16 A02 A04 A05
XP9F 73 195/50R16 A01 K1c K2b K42 K56 A08 A09 A12
e11*2001/116*0249*. 73 205/45R16 A01 K1a K2b K42 K56 A16 A21 Flh
73 215/40R16 A01 K2b K42 K56 R03 V16 S01
Daihatsu Materia 67,76 195/45R16 K1a K42 A01 A02 A04
M4 67,76 205/45R16 K1c K42 A05 A08 A09
e13*2001/116*0198*. 67,76 215/40R16 K1c K2b K42 K44 A12 A16 A21
A58 V16 S01
Daihatsu Sirion 51-76 195/45R16 K1a K2b K42 K44 K56 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A16 A21
e13*2001/116*0147*. A58 S05
Hyundai Accent 71-83 195/45R16 K1a T80 T84 A01 A02 A04
MC 71-83 195/50R16 K1c K2b K56 A05 A08 A09
e4*2001/116*0103*.., 71-83 205/45R16 K1a K2b A12 A16 A21
71-83 215/40R16 K1c K2b K56 Flh S01
71-83 215/45R16 K1c K2b K56
Hyundai Accent 71-83 195/45R16 K1a T80 T84 A01 A02 A04
MC, MCT 71-83 195/50R16 K1c K2b K56 A05 A08 A09
e4*2001/116*0103*.., 71-83 205/45R16 K1a K56 A12 A16 A21
e4*2001/116*0110* 71-83 215/40R16 K1c K2b K56 Sth S01
71-83 215/45R16 K1c K2b K56
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 205/40R16 K1c K2b K42 A05 A08 A09
e4*98/14*0066*.., 46-81 205/45R16 K1c K2b K41 K42 A12 A16 A21
e4*2001/116*0123*.. 46-81 215/40R16 K1c K2b K42 K44 K67 Flh V16 S01
Hyundai i20 55-94 195/45R16 K1c K2b T80 T84 A01 A02 A04
PB, PBT 55-94 195/50R16 K1c K2a K2b K6g K8g A05 A08 A09
e11*2001/116*0333*. 55-94 205/45R16 K1c K2b A12 A16 A21
e11*2007/46*0129*.. Flh S01
Kia Picanto 44-55 195/40R16 K1c K2b K41 K42 K45 T80 A01 A02 A04
BA A05 A08 A09
e4*2001/116*0085*.. A12 A16 A21
Flh S05
Kia Rio 65-83 195/45R16 T80 T84 A02 A04 A05
DE 65-83 195/50R16 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0093*.. 65-83 205/45R16 A01 K1a K2b A16 A21 Flh
65-83 215/40R16 A01 K1a K1b K2b V16 S01
65-83 215/45R16 A01 K1a K1b K2b K56
Kia Rio 55-80 195/50R16 K2b A01 A02 A04
UB 55-80 195/55R16 K2b A05 A08 A09
e11*2007/46*0195*.. 55-80 215/45R16 K1a K1b K2b A12 A16 A21
A58 Flh V16
S01
Mazda 121 39-53 195/40R16 K1c K2c K42 K46 L02 A01 A02 A04
DB A05 A08 A09
F706 A12 A16 A21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 2 50-76 195/45R16 A02 A04 A05
DE, DE1 50-76 205/40R16 A08 A09 A12
e13*2001/116*0254*, 50-76 205/45R16 A16 A21 Flh
e13*2001/116*0255*. 50-76 215/40R16 A01 K1a K1b K2b K42 V16 S01
Mazda 323 41-94 195/45R16 K1a K2b K42 A01 A02 A04
BG 41-94 205/45R16 K1a K2b K42 A05 A08 A09
F276 A12 A16 A21
S01
Mazda 323 76-136 195/45R16 K1a K2b K42 T80 T84 A01 A02 A04
BG8 76-136 205/45R16 K1a K2b K42 A05 A08 A09
F545 A12 A16 A21
S01
Mazda 323 52-84 195/45R16 K42 T80 A01 A02 A04
BJ, BJD 52-96 195/50R16 K41 K42 A05 A08 A09
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 A12 A16 A21
e1*98/14*0094*.., 52-96 215/40R16 K1a K2b K41 K42 Car Lim V16
e1*98/14*0181*.. S01
Mazda 323 C, F, S 52,60,84 195/50R16 K42 K45 K56 A01 A02 A04
BA 52,60,84 215/45R16 K1a K2b K41 K42 K45 K56 A05 A08 A09
G878, 52-84 205/45R16 K42 K45 K56 T83 T87 A12 A16 A21
e13*96/27*0023*.. 52-84 225/40R16 K1a K2b K41 K42 K45 K56 R70 V16 S01
54,65 215/40R16 K42 K45 K56 T83 T86
Mazda 323 P 52-65 195/45R16 K2b K42 K56 T80 T84 A01 A02 A04
BA 52-65 205/45R16 K2b K42 K56 T83 T87 A05 A08 A09
e13*96/27*0023*.. 52-65 215/40R16 K2b K42 K56 T82 T86 A12 A16 A21
V16 S01
Mazda Demio 46-55 195/40R16 K1a K2b K42 K70 K71 A01 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A16 A21
e1*98/14*0093*.. S01
Mazda MX-3 65-79 195/50R16 A02 A04 A05
EC 65-79 215/40R16 T82 A08 A09 A12
F946, 65-79 225/40R16 A01 R70 A16 A21 V16
e13*96/27*0027*.. 65-98 205/45R16 S01
95-98 205/50R16 A01 K2b K42
95-98 225/45R16 A01 K2b K42
Mazda MX-5 66-96 195/45R16 A01 A02 A04
NA 66-96 205/45R16 A05 A08 A09
F488, 66-96 215/40R16 K1a T82 A12 A16 A21
e2*93/81*0163*.. K42 V16 S01
Mazda MX-5 81-107 205/45R16 A02 A04 A05
NB, NBD 81-107 215/40R16 A08 A09 A12
e11*96/79*0083*.., A16 A21 S01
e11*98/14*0083*..,
e1*98/14*0192*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Opel Agila 43-55 195/40R16 K1c K2c K42 K45 K56 T80 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*00-07 A12 A16 A21
bis MJ2003 S03
Opel Agila 43-59 195/40R16 K1c K2c K42 K45 K56 T80 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*08-.. A12 A16 A21
ab MJ2004 S02
Opel Agila (II) 48-69 195/45R16 K1c K2b K41 K42 A01 A02 A04
H-B 48-69 205/45R16 K1c K2c K41 K42 A05 A08 A09
e4*2001/116*0135*.. A12 A16 A21
S07
Subaru Justy 51 195/45R16 K1a K2b K42 K44 K56 A01 A02 A04
M3, M3G A05 A08 A09
e13*2001/116*, A12 A16 A21
2003/97*0147*03-.., A58 S05
e11*2001/116*0354*.
Subaru Justy G3X 51-73 195/45R16 K1c K2c K42 A01 A02 A04
NH 51-73 205/45R16 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0071*.. A12 A16 A21
S02
Suzuki Baleno 52-89 195/45R16 K1a K2b K42 K56 A01 A02 A04
EG 52-89 205/45R16 G54 K1a K2b K42 K56 A05 A08 A09
H032, 52-89 215/40R16 K1c K2c K42 K56 A12 A16 A21
e6*93/81, 95/54, A58 V16 S03
98/14*0024*..
Suzuki Ignis 61 195/45R16 B51 K1c K42 K45 A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A16 A21
S03
Suzuki Ignis 51-73 195/45R16 K1c K2b K42 A01 A02 A04
MH 51-73 205/45R16 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A16 A21
- mit Radhaus- KMV S02
Verbreiterungen
Suzuki Ignis 51-73 195/45R16 K1c K2c K42 A01 A02 A04
MH 51-73 205/45R16 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A16 A21
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki Ignis Sport 80 195/45R16 K42 KMV Skb A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A16 A21
- breite Karosserie KMV Skb S03
Suzuki Liana 66-79 195/45R16 A02 A04 A05
ER 66-79 195/50R16 A01 K42 K45 A08 A09 A12
e4*98/14*0054*.., 66-79 205/45R16 A01 K42 A16 A21 Flh
e4*2001/116*0054*.. 66-79 215/40R16 A01 K1c K2b K42 K46 Lim V16 S03
66-79 215/45R16 A01 K1c K2b K41 K42 K45 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Splash 48-69 195/45R16 K1c K2b K41 K42 A01 A02 A04
EX 48-69 205/45R16 K1c K2c K41 K42 A05 A08 A09
e4*2001/116*0130*..; A12 A16 A21
e4*2007/46*0283*.. S07
Suzuki Swift 67-75 195/45R16 A02 A04 A05
EZ 67-75 195/50R16 A01 K2b K42 A08 A09 A12
e4*2001/116*0102*.. 67-75 205/45R16 A01 K2b K42 A16 A21 A58
67-75 215/40R16 A01 K1a K2b K42 Flh V16 S06
67-75 215/45R16 A01 K1a K2b K42
Suzuki Swift 51-75 195/45R16 A02 A04 A05
MZ 51-75 195/50R16 A01 K2b K42 A08 A09 A12
e4*2001/116*0090*.. 51-75 205/45R16 A01 K2b K42 A16 A21 A58
51-75 215/40R16 A01 K1a K2b K42 Flh V16 S02
51-75 215/45R16 A01 K1a K2b K42
Suzuki Swift 55,66,69 195/45R16 K1a K1b K6d K6g A01 A02 A04
NZ 55,66,69 195/50R16 K1c K2b K6d K6g A05 A08 A09
e4*2007/46*0155*..; 55,66,69 205/45R16 K1c K2b K6d K6g A12 A16 A21
e4*2007/46*0293*.. 55,66,69 215/45R16 K1c K2b K6d K6g A58 Flh V16
S02
Suzuki Swift 4x4 67-68 195/45R16 A02 A04 A05
EZ 67-68 195/50R16 A01 K2b A08 A09 A12
e4*2001/116*0102*.. 67-68 205/45R16 A01 K2b A16 A21 A56
67-68 215/40R16 A01 K1a K2b Flh S06
67-68 215/45R16 A01 K1a K2b
Suzuki Swift 4x4 66,69 195/45R16 K1a K1b A01 A02 A04
FZ 66,69 195/50R16 K1c K2b A05 A08 A09
e4*2007/46*0198*..; 66,69 205/45R16 K1c K2b A12 A16 A21
e4*2007/46*0294*.. 66,69 215/45R16 K1c K2b A56 Flh S04
Suzuki Wagon R 39-69 195/40R16 K1c K2c K42 K45 K56 T80 A01 A02 A04
MM A05 A08 A09
e4*98/14*0042*.., A12 A16 A21
e4*2001/116*0042* S03
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/40R16 K1c K2c K42 K45 K56 T80 A01 A02 A04
MM, H00 A05 A08 A09
e4*2001/116*0042* A12 A16 A21
07-..; ab MJ 2004; S02
e1*2001/116*0311*..
Toyota Carina II 54-75 205/45R16 A01 G01 A02 A04 A05
T17 54-75 215/40R16 A08 A09 A12
E868 A16 A21 S01
Toyota Celica 63-92 205/45R16 A01 A02 A04
T16 63-92 215/40R16 A05 A08 A09
E195 A12 A16 A21
K1a K42 S01
Toyota Celica 77 205/45R16 A02 A04 A05
T18 77 215/40R16 T82 A08 A09 A12
F411 A16 A21 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Corolla 53-84 205/45R16 T83 A01 A02 A04
E10 53-84 215/40R16 T82 A05 A08 A09
G072, A12 A16 A21
e6*93/81*0005*.. K42 K45 S01
Toyota Corolla 51-81 205/45R16 K1b K42 K56 A01 A02 A04
E11, E11U 51-81 215/40R16 K1b K42 K56 A05 A08 A09
e6*95/54*0043*.., 51-81 225/40R16 K1b K42 K56 R70 A12 A16 A21
e11*98/14*0102*.. A58 V16 S01
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A05 A08 A09
e11*98/14,2001/116* 66-141 225/45R16 K1c K2c K41 K42 A12 A16 A21
0178-0181,0251*.. Car Flh Sth
V16 Ver S01
Toyota IQ 50,66,72 195/50R16 K1c K2b K6c K6i A01 A02 A04
AJ1 50,66,72 195/55R16 K1c K2b K6c K6i A05 A08 A09
e6*2001/116*0119*.. 50,66,72 205/45R16 K1c K2b K6c K6i A12 A16 A21
Flh S01
Toyota MR2 103 195/45R16 R02 A01 A02 A04
W3 103 205/45R16 R02 A05 A08 A09
e11*98/14*0128*.., 103 215/40R16 K1c K2b R37 A12 A16 A21
e11*2001/116*0128*. 103 215/45R16 K1c K2b R09 VM6 S01
103 225/40R16 K2b R03 R70
Toyota Paseo 66 195/45R16 K1a K2b K42 A01 A02 A04
L5 66 215/40R16 K1a K2b K42 A05 A08 A09
e6*93/81*0019*.. A12 A16 A21
Cbo Cpe V16
S01
Toyota Yaris 48-110 195/45R16 K41 K42 A01 A02 A04
P1, P1F, P1TMG 48-110 205/45R16 K1c K2b K41 K42 A05 A08 A09
e6/e2/e1*98/14, 48-64 195/40R16 K42 A12 A16 A21
2001/116* S01
0064,0248,0270*..
Toyota Yaris 51, 66, 73 195/45R16 K6f A01 A02 A04
XP13M(a), XP13N(a) 51, 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i A05 A08 A09
e11*2007/46*0152*..; A12 A16 A21
e11*2007/46*0153*.. Flh LY1 S01
Toyota Yaris 51-74 195/45R16 T80 A02 A04 A05
XP9, XP9F 51-74 195/50R16 A01 K1c K2b K42 K56 A08 A09 A12
e11*2001/116*0248*, 51-74 205/45R16 A01 K1a K2b K42 K56 A16 A21 Flh
e11*2001/116*0249*. 51-74 215/40R16 A01 K2b K42 K56 R03 V16 S01
Toyota Yaris Club 66, 73 195/45R16 K6f A01 A02 A04
XP13M(a) 66, 73 195/50R16 K1a K1b K2b K6f K6g K6i A05 A08 A09
e11*2007/46*0152*.. 66, 73 205/45R16 K1a K1b K2b K6f K6g K6i A12 A16 A21
66, 73 215/45R16 K1c K2b K3a K3c K6f K6g K6i Flh LY2 V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 7 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Yaris Hybrid 55 195/45R16 K6f A01 A02 A04
XP13M(a) 55 205/45R16 K1a K1b K2b K6f K6g K6i A05 A08 A09
e11*2007/46*0152*.. A12 A16 A21
Flh LY1 S01
Toyota Yaris Hybrid 55 195/45R16 K6f A01 A02 A04
Club 55 195/50R16 K1a K1b K2b K6f K6g K6i A05 A08 A09
XP13M(a) 55 205/45R16 K1a K1b K2b K6f K6g K6i A12 A16 A21
e11*2007/46*0152*.. Flh LY2 S01
Toyota Yaris TS 98 195/50R16 K1c K2b K42 K56 A01 A02 A04
XP9 98 195/55R16 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248* 98 205/45R16 K1a K2b K42 K56 A12 A16 A21
98 205/50R16 K1c K2b K42 K56 Flh V16 S01
98 215/45R16 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 K42 A01 A02 A04
P2 55-78 205/45R16 K2b K42 A05 A08 A09
e6*98/14,2001/116* A12 A16 A21
0066*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH

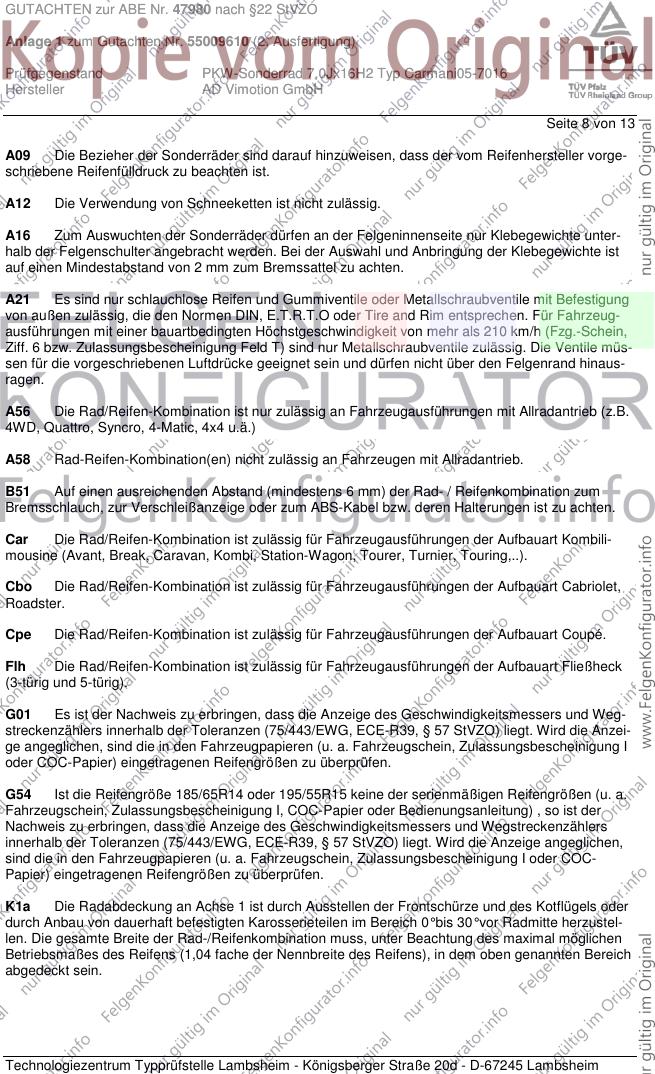

Seite 8 von 13
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH

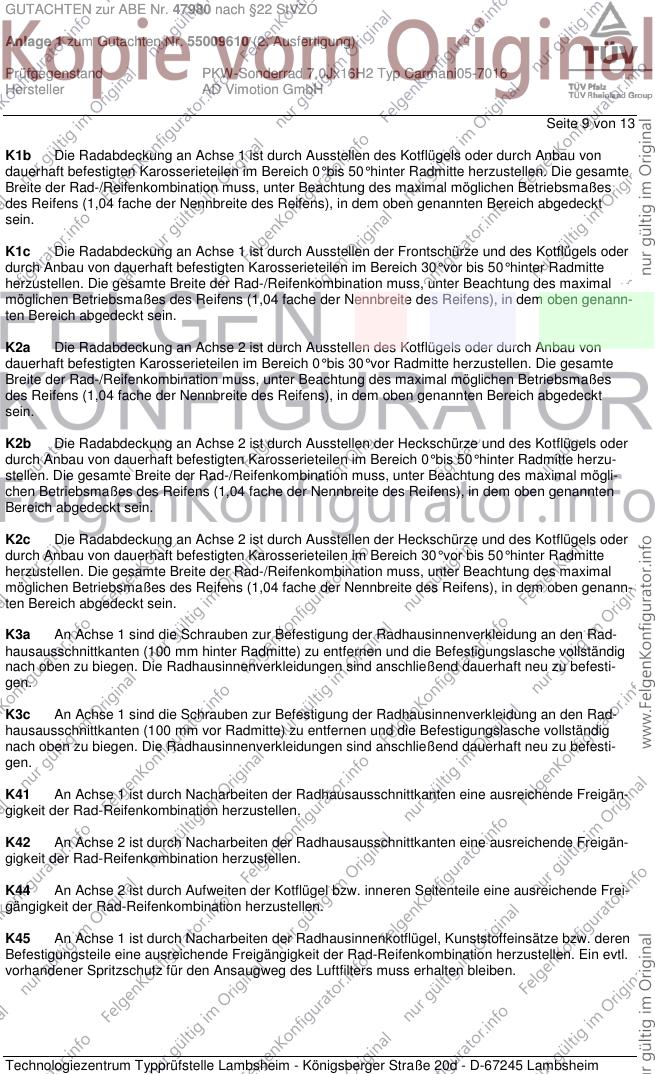

Seite 9 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH

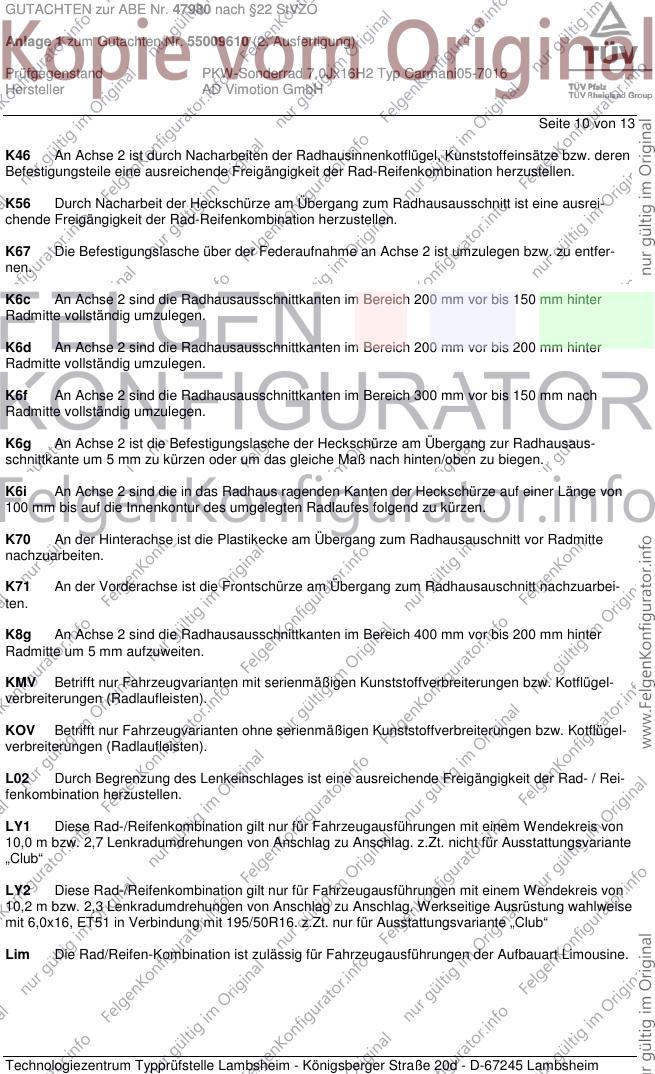

Seite 10 von 13
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfer-
nen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt nachzuarbei-
ten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 11 von 13
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH

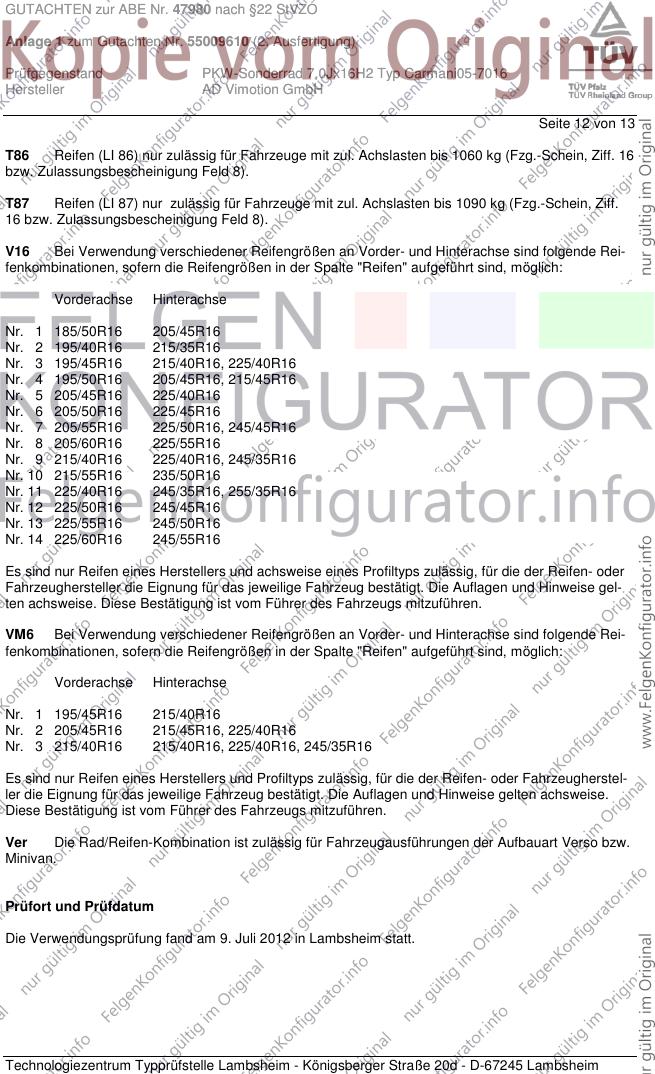

Seite 12 von 13
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM6 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16
Nr. 2 205/45R16 215/45R16, 225/40R16
Nr. 3 215/40R16 215/40R16, 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise.
Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. Juli 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55009610 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. Juli 2012
Haasis 00182522.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
