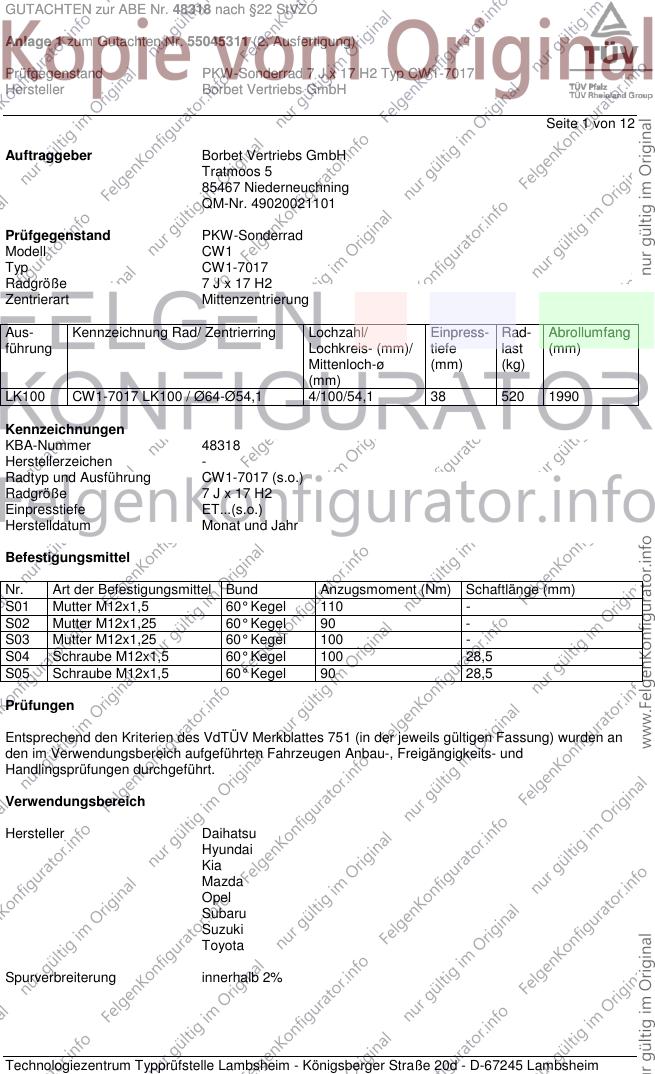

GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 1 von 12
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Niederneuchning
QM-Nr. 49020021101
Prüfgegenstand PKW-Sonderrad
Modell CW1
Typ CW1-7017
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
LK100 CW1-7017 LK100 / Ø64-Ø54,1 4/100/54,1 38 520 1990
Kennzeichnungen
KBA-Nummer 48318
Herstellerzeichen -
Radtyp und Ausführung CW1-7017 (s.o.)
Radgröße 7 J x 17 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
S02 Mutter M12x1,25 60° Kegel 90 -
S03 Mutter M12x1,25 60° Kegel 100 -
S04 Schraube M12x1,5 60° Kegel 100 28,5
S05 Schraube M12x1,5 60° Kegel 90 28,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 0A1 A02 A04
XP9F 73 205/40R17 A01 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0249*. A12 A14 A18
Flh S01
Daihatsu Materia 67,76 195/40R17 K1a K42 T81 0A1 A01 A02
M4 67,76 205/40R17 G01 K1a K42 A04 A05 A08
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42 A09 A12 A14
A18 A58 S01
Hyundai Accent 71-83 195/40R17 K1a T81 0A1 A01 A02
MC 71-83 205/40R17 K1a K2b T80 T81 A04 A05 A08
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A09 A12 A14
71-83 215/40R17 K1c K2b K56 A18 Flh Nk1
S01
Hyundai Accent 71-83 195/40R17 K1a T81 0A1 A01 A02
MC, MCT 71-83 205/40R17 K1a K56 T80 T81 A04 A05 A08
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A09 A12 A14
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K56 A18 Nk1 Sth
S01
Hyundai Getz 46-81 195/40R17 K1a K2b K42 0A1 A01 A02
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A04 A05 A08
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A09 A12 A14
e4*2001/116*0123*.. A18 Flh Nk1
S01
Hyundai i10 48,5, 64 195/40R17 K1c K2b K3s K8e 0A1 A01 A02
IA 48,5, 64 215/35R17 K2c K4g K6l K8r R03 A04 A05 A08
e11*2007/46*1008*.. A09 A12 A14
A18 A58 Flh
V17 S01
Hyundai i20 55-94 195/40R17 K1c K2b T81 0A1 A01 A02
PB, PBT 55-94 195/45R17 K1c K2b K5a A04 A05 A08
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b K5a T80 T81 A09 A12 A14
e11*2007/46*0129*.. 55-94 215/35R17 K2a K2b K6g K8g R03 A18 Flh Nk1
- incl. Facelift 2012 V17 S01
Kia Rio 65-83 195/40R17 T81 0A1 A02 A04
DE 65-83 205/40R17 A01 K1a K2b T80 T81 A05 A08 A09
e4*2001/116*0093*.. 65-83 215/35R17 A01 K1a K1b K2b T79 T83 A12 A14 A18
65-83 215/40R17 A01 K1a K1b K2b K56 Flh S01
Kia Rio 55-80 195/45R17 T85 0A1 A02 A04
UB 55-80 205/40R17 T84 A05 A08 A09
e11*2007/46*0195*.. 55-80 205/45R17 A12 A14 A18
55-80 215/40R17 A01 K1a K1b K2b A58 Flh S01
Mazda 2 50-76 195/40R17 T81 0A1 A02 A04
DE, DE1 50-76 205/40R17 A01 G01 A05 A08 A09
e13*2001/116*0254*, 50-76 215/35R17 A01 K1a K1b K2b K42 A12 A14 A18
e13*2001/116*0255*. Flh V17 S01
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 0A1 A01 A02
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A04 A05 A08
e1*97/27*0094*.., A09 A12 A14
e1*98/14*0094*.., A18 Car Lim
e1*98/14*0181*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 C, F, S 52-84 205/40R17 K1a K2b K41 K42 K45 T80 T81 T84 0A1 A01 A02
BA A04 A05 A08
G878, A09 A12 A14
e13*96/27*0023*.. A18 S01
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 0A1 A01 A02
BA A04 A05 A08
e13*96/27*0023*.. A09 A12 A14
A18 S01
Mazda MX-3 65-79 215/40R17 G01 K2b K42 0A1 A01 A02
EC 65-98 205/40R17 K42 A04 A05 A08
F946, 95-98 215/40R17 K2b K42 A09 A12 A14
e13*96/27*0027*.. A18 S01
Mazda MX-5 66-96 205/40R17 G01 K42 K45 0A1 A01 A02
NA 66-96 215/35R17 K1a K2b K42 K45 A04 A05 A08
F488, 66-96 215/40R17 G01 K1a K2b K42 K45 A09 A12 A14
e2*93/81*0163*.. 66-96 225/35R17 K2b K42 R03 R70 A18 V17 S01
Mazda MX-5 81-107 205/40R17 0A1 A02 A04
NB, NBD 81-107 215/35R17 A01 K1a K2b A05 A08 A09
e11*96/79*0083*.., A12 A14 A18
e11*98/14*0083*.., S01
e1*98/14*0192*..
Opel Agila (II) 48-69 195/40R17 K1c K2b K41 K42 T81 0A1 A01 A02
H-B 48-69 195/45R17 K1c K2b K41 K42 K56 A04 A05 A08
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2c K41 K42 A09 A12 A14
A18 S05
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 0A1 A01 A02
NH 51-73 205/40R17 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0071*.. A09 A12 A14
A18 S04
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 0A1 A01 A02
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A04 A05 A08
H032, A09 A12 A14
e6*93/81, 95/54, A18 A58 S02
98/14*0024*..
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 0A1 A01 A02
FH A04 A05 A08
e4*98/14*0047*.. A09 A12 A14
A18 S02
Suzuki Ignis 51-73 195/40R17 K1c K2b K42 0A1 A01 A02
MH 51-73 205/40R17 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0070*.. A09 A12 A14
- mit Radhaus- A18 KMV S04
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 0A1 A01 A02
MH 51-73 205/40R17 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0070*.. A09 A12 A14
- ohne Radhaus- A18 KOV S04
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 KMV Skb 0A1 A01 A02
FH 80 215/35R17 K25 K2b K42 KMV Skb A04 A05 A08
e4*98/14*0047*.. A09 A12 A14
- breite Karosserie A18 KMV Skb
S02
Suzuki Liana 66-79 205/40R17 K42 0A1 A01 A02
ER A04 A05 A08
e4*98/14*0054*.., A09 A12 A14
e4*2001/116*0054*.. A18 Flh Lim
S02
Suzuki Splash 48-69 195/40R17 K1c K2b K41 K42 T81 0A1 A01 A02
EX 48-69 195/45R17 K1c K2b K41 K42 K56 A04 A05 A08
e4*2001/116*0130*..; 48-69 205/40R17 K1c K2c K41 K42 A09 A12 A14
e4*2007/46*0283*.. A18 S05
Suzuki Swift 67-75 195/40R17 0A1 A02 A04
EZ 67-75 195/45R17 A01 K42 A05 A08 A09
e4*2001/116*0102*.. 67-75 205/40R17 A01 K2b K42 A12 A14 A18
67-75 215/35R17 A01 K1a K2b K42 A58 Flh S02
67-75 215/40R17 A01 K1a K2b K42
Suzuki Swift 51-75 195/40R17 0A1 A02 A04
MZ 51-75 195/45R17 A01 K42 A05 A08 A09
e4*2001/116*0090*.. 51-75 205/40R17 A01 K2b K42 A12 A14 A18
51-75 215/35R17 A01 K1a K2b K42 A58 Flh S04
51-75 215/40R17 A01 K1a K2b K42
Suzuki Swift 55,66,69 195/40R17 K1a K1b K6d K6g T81 0A1 A01 A02
NZ 55,66,69 195/45R17 K1a K1b K6d K6g A04 A05 A08
e4*2007/46*0155*..; 55,66,69 205/40R17 K1c K2b K6d K6g A09 A12 A14
e4*2007/46*0293*.. 55,66,69 205/45R17 K1c K2b K6d K6g A18 A58 Flh
55,66,69 215/35R17 K1c K2b K6d K6g Op7 V17 S04
55,66,69 215/40R17 K1c K2b K6d K6g
Suzuki Swift 4x4 67-68 195/40R17 0A1 A02 A04
EZ 67-68 195/45R17 A05 A08 A09
e4*2001/116*0102*.. 67-68 205/40R17 A01 K2b A12 A14 A18
67-68 215/35R17 A01 K1a K2b A56 Flh S02
67-68 215/40R17 A01 K1a K2b
Suzuki Swift 4x4 66,69 195/40R17 K1a K1b T81 0A1 A01 A02
FZ 66,69 195/45R17 K1a K1b A04 A05 A08
e4*2007/46*0198*..; 66,69 205/40R17 K1c K2b A09 A12 A14
e4*2007/46*0294*.. 66,69 205/45R17 K1c K2b A18 A56 Flh
66,69 215/35R17 K1c K2b S03
66,69 215/40R17 K1c K2b
Toyota Corolla 53-84 205/40R17 K1a K42 K45 T80 T81 T84 104 0A1 A01 A02
E10 53-84 215/35R17 K1c K42 K45 T83 104 A04 A05 A08
G072, A09 A12 A14
e6*93/81*0005*.. A18 S01
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 0A1 A01 A02
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A04 A05 A08
e6*95/54*0043*.., A09 A12 A14
e11*98/14*0102*.. A18 A58 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-141 195/45R17 T81 T85 0A1 A02 A04
E12-U -J -J1 -T -TS 66-141 205/45R17 A01 K1c K2b K41 K42 A05 A08 A09
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c K2b K41 K42 T83 A12 A14 A18
0178-0181,0251*.. 66-141 215/45R17 A01 K1c K2b K41 K42 Car Flh Sth
Ver S01
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i 0A1 A01 A02
AJ1, /-MS1 50,66,72 205/40R17 K1c K2b K6c K6i A04 A05 A08
e6*2001/116*0119*..; 50,66,72 205/45R17 K1c K2b K6c K6i A09 A12 A14
e11*2007/46*0238* A18 Flh S01
Toyota MR2 103 205/40R17 K1a K2b 0A1 A01 A02
W3 103 225/35R17 K2b R03 R70 A04 A05 A08
e11*98/14*0128*.., A09 A12 A14
e11*2001/116*0128*. A18 VM7 S01
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 0A1 A01 A02
L5 66 215/35R17 K1a K2b K42 A04 A05 A08
e6*93/81*0019*.. A09 A12 A14
A18 Cbo Cpe
LK6 S01
Toyota Yaris 51,66,73 195/40R17 K6f T81 0A1 A01 A02
XP13M(a) 51,66,73 195/45R17 K6f A04 A05 A08
e11*2007/46*0152*.. 51,66,73 205/40R17 K1a K1b K2b K6f K6g K6i A09 A12 A14
- Club / Trend 51,66,73 215/35R17 K1c K2b K3a K3c K6f K6g K6i T79 A18 Flh LY2
T83 V17 S01
51,66,73 215/40R17 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51, 66, 73 195/40R17 K6f T81 0A1 A01 A02
XP13M(a), XP13N(a) 51, 66, 73 195/45R17 K6f A04 A05 A08
e11*2007/46*0152*..; 51, 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A09 A12 A14
e11*2007/46*0153*.. 51, 66, 73 215/35R17 K2b K6f K6g K6i R03 A18 Flh LY1
V17 S01
Toyota Yaris 51-74 195/40R17 T81 0A1 A02 A04
XP9, XP9F 51-74 205/40R17 A01 K1c K2b K42 K56 T80 A05 A08 A09
e11*2001/116*0248*, A12 A14 A18
e11*2001/116*0249*. Flh S01
Toyota Yaris Hybrid 55 195/40R17 K6f T81 0A1 A01 A02
XP13M(a) 55 195/45R17 K6f A04 A05 A08
e11*2007/46*0152*.. 55 205/40R17 K1a K1b K2b K6f K6g K6i A09 A12 A14
A18 Flh LY1
S01
Toyota Yaris Hybrid 55 195/40R17 K6f T81 0A1 A01 A02
Club 55 195/45R17 K6f A04 A05 A08
XP13M(a) 55 205/40R17 K1a K1b K2b K6f K6g K6i A09 A12 A14
e11*2007/46*0152*.. A18 Flh LY3
S01
Toyota Yaris TS 98 195/45R17 0A1 A02 A04
XP9 98 205/40R17 A01 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248* 98 205/45R17 A01 K1c K2b K42 K56 A12 A14 A18
98 215/40R17 A01 K1c K2b K42 K56 Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH

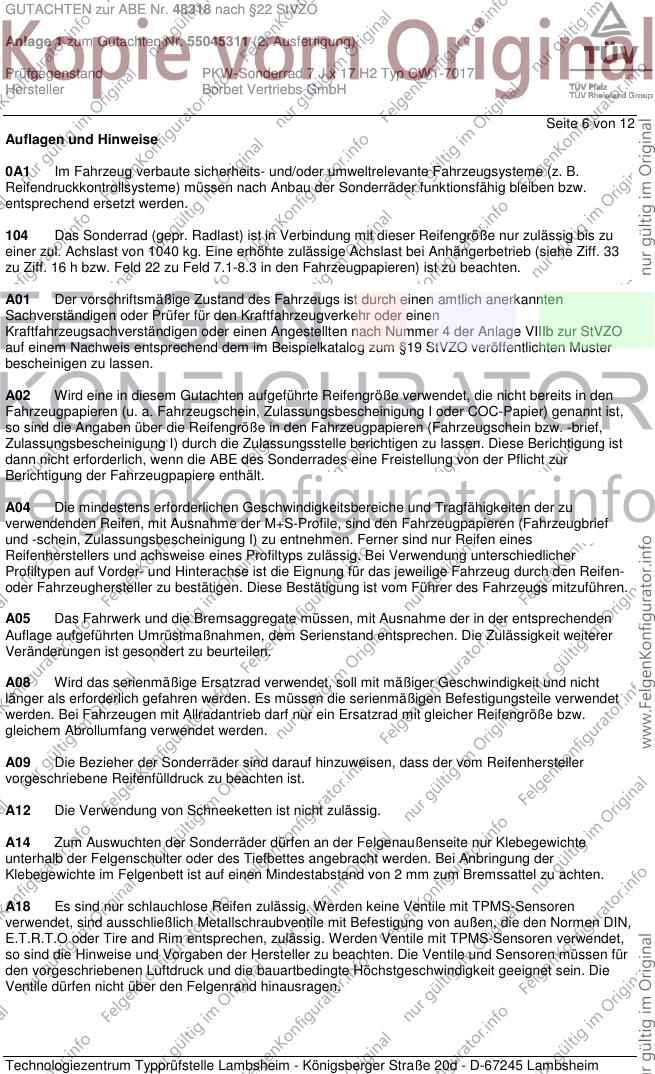

Seite 6 von 12
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
104 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1040 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH

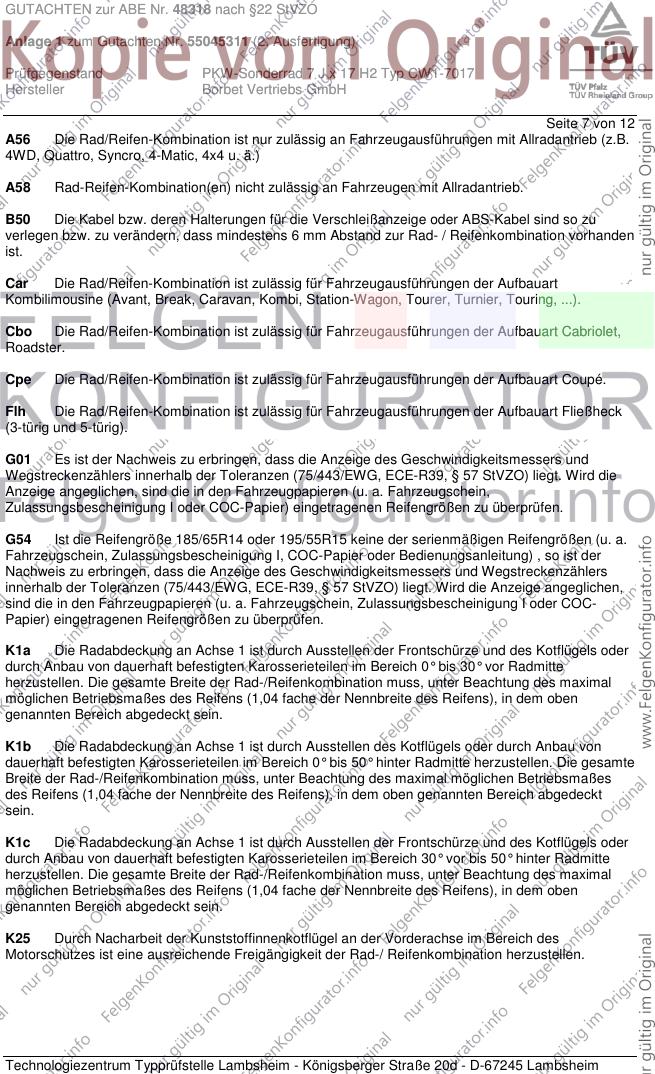

Seite 7 von 12
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 8 von 12
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 9 von 12
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 10 von 12
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
Op7 Die Verwendung dieser Rad- Reifenkombinationen ist nicht zulässig an
Fahrzeugausführungen mit belüfteter Scheibenbremse mit Durchmesser 256mm an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Februar 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55045311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Februar 2014
Coen 00205781.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
