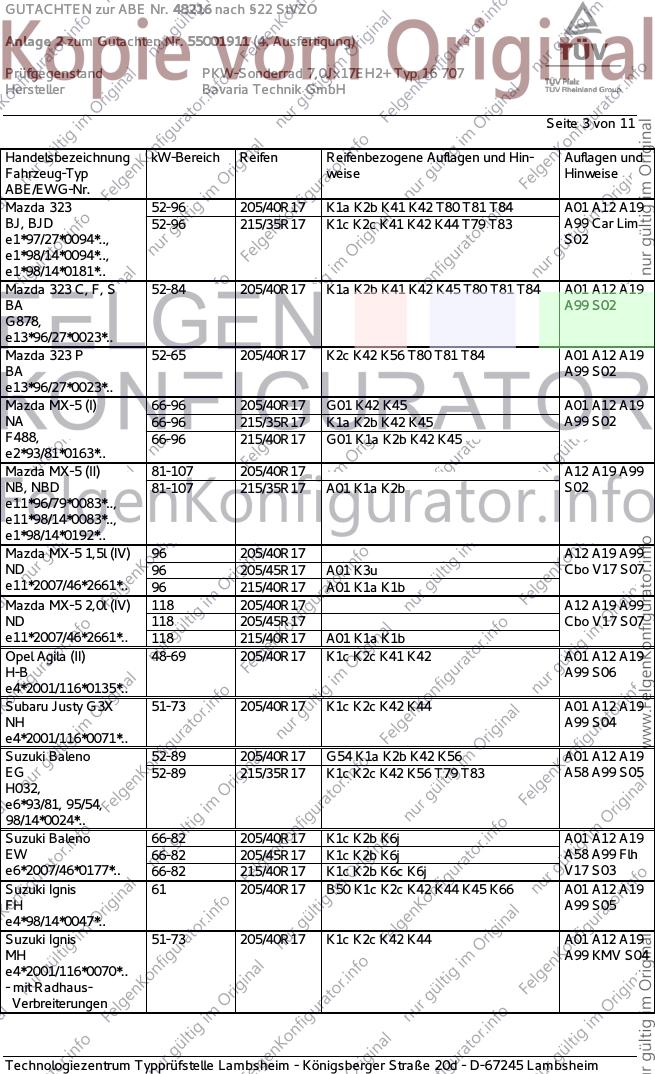

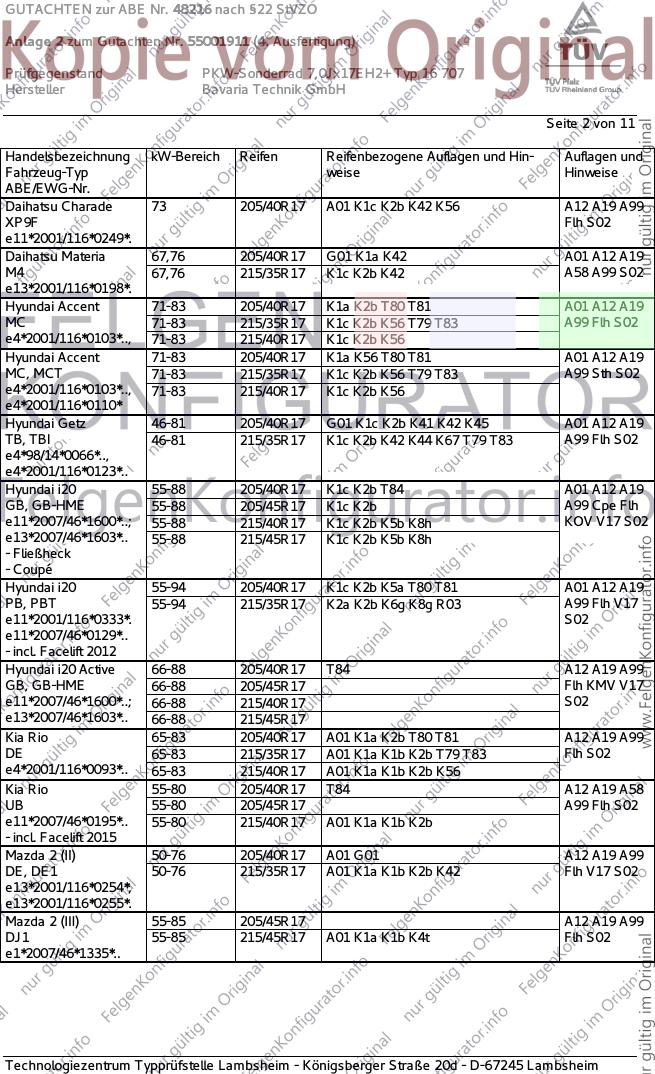

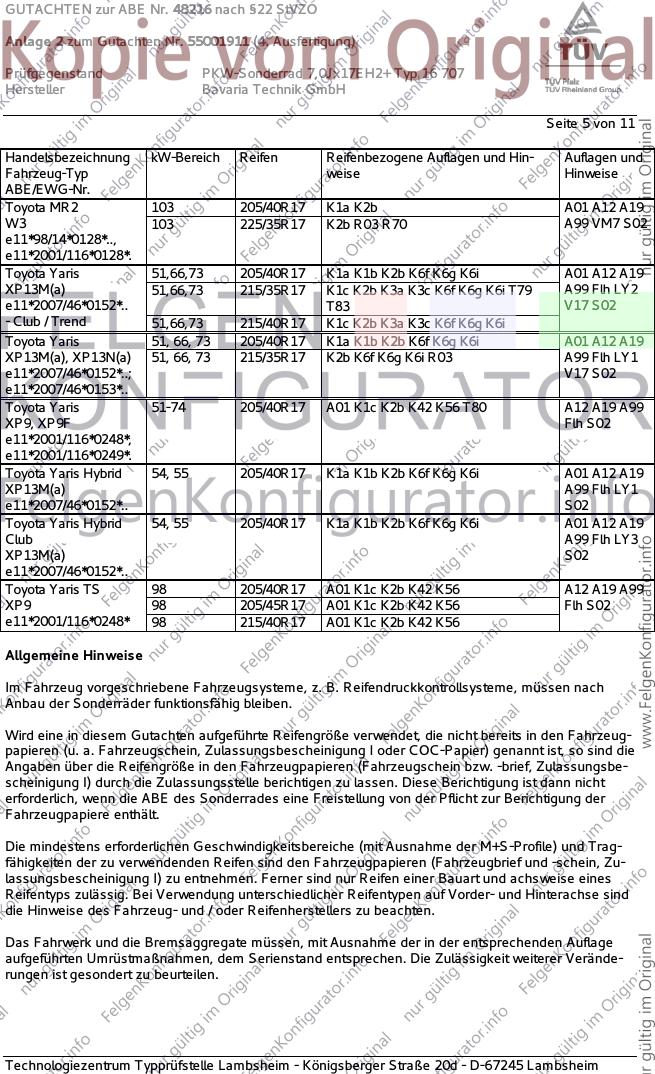

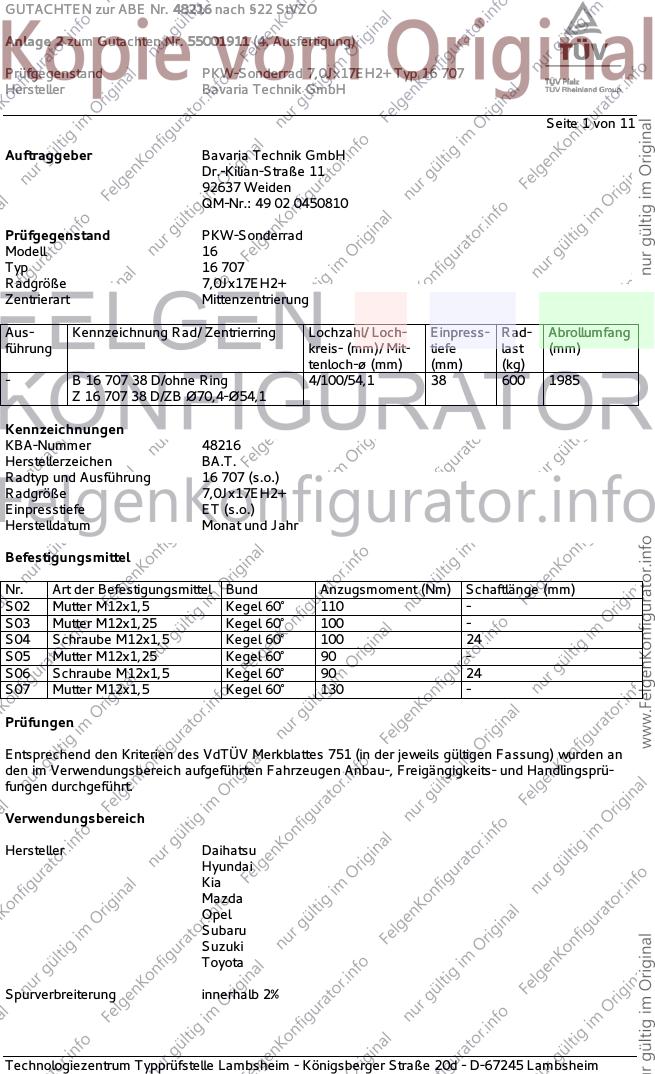

GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 1 von 11
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 16
Typ 16 707
Radgröße 7,0Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- B 16 707 38 D/ohne Ring 4/100/54,1 38 600 1985
Z 16 707 38 D/ZB Ø70,4-Ø54,1
Kennzeichnungen
KBA-Nummer 48216
Herstellerzeichen BA.T.
Radtyp und Ausführung 16 707 (s.o.)
Radgröße 7,0Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Schraube M12x1,5 Kegel 60° 100 24
S05 Mutter M12x1,25 Kegel 60° 90 -
S06 Schraube M12x1,5 Kegel 60° 90 24
S07 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 205/40R17 A01 K1c K2b K42 K56 A12 A19 A99
XP9F Flh S02
e11*2001/116*0249*.
Daihatsu Materia 67,76 205/40R17 G01 K1a K42 A01 A12 A19
M4 67,76 215/35R17 K1c K2b K42 A58 A99 S02
e13*2001/116*0198*.
Hyundai Accent 71-83 205/40R17 K1a K2b T80 T81 A01 A12 A19
MC 71-83 215/35R17 K1c K2b K56 T79 T83 A99 Flh S02
e4*2001/116*0103*.., 71-83 215/40R17 K1c K2b K56
Hyundai Accent 71-83 205/40R17 K1a K56 T80 T81 A01 A12 A19
MC, MCT 71-83 215/35R17 K1c K2b K56 T79 T83 A99 Sth S02
e4*2001/116*0103*.., 71-83 215/40R17 K1c K2b K56
e4*2001/116*0110*
Hyundai Getz 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A01 A12 A19
TB, TBI 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A99 Flh S02
e4*98/14*0066*..,
e4*2001/116*0123*..
Hyundai i20 55-88 205/40R17 K1c K2b T84 A01 A12 A19
GB, GB-HME 55-88 205/45R17 K1c K2b A99 Cpe Flh
e11*2007/46*1600*..; 55-88 215/40R17 K1c K2b K5b K8h KOV V17 S02
e13*2007/46*1603*.. 55-88 215/45R17 K1c K2b K5b K8h
- Fließheck
- Coupé
Hyundai i20 55-94 205/40R17 K1c K2b K5a T80 T81 A01 A12 A19
PB, PBT 55-94 215/35R17 K2a K2b K6g K8g R03 A99 Flh V17
e11*2001/116*0333*. S02
e11*2007/46*0129*..
- incl. Facelift 2012
Hyundai i20 Active 66-88 205/40R17 T84 A12 A19 A99
GB, GB-HME 66-88 205/45R17 Flh KMV V17
e11*2007/46*1600*..; 66-88 215/40R17 S02
e13*2007/46*1603*.. 66-88 215/45R17
Kia Rio 65-83 205/40R17 A01 K1a K2b T80 T81 A12 A19 A99
DE 65-83 215/35R17 A01 K1a K1b K2b T79 T83 Flh S02
e4*2001/116*0093*.. 65-83 215/40R17 A01 K1a K1b K2b K56
Kia Rio 55-80 205/40R17 T84 A12 A19 A58
UB 55-80 205/45R17 A99 Flh S02
e11*2007/46*0195*.. 55-80 215/40R17 A01 K1a K1b K2b
- incl. Facelift 2015
Mazda 2 (II) 50-76 205/40R17 A01 G01 A12 A19 A99
DE, DE1 50-76 215/35R17 A01 K1a K1b K2b K42 Flh V17 S02
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 2 (III) 55-85 205/45R17 A12 A19 A99
DJ1 55-85 215/45R17 A01 K1a K1b K4t Flh S02
e1*2007/46*1335*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A01 A12 A19
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A99 Car Lim
e1*97/27*0094*.., S02
e1*98/14*0094*..,
e1*98/14*0181*..
Mazda 323 C, F, S 52-84 205/40R17 K1a K2b K41 K42 K45 T80 T81 T84 A01 A12 A19
BA A99 S02
G878,
e13*96/27*0023*..
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 A01 A12 A19
BA A99 S02
e13*96/27*0023*..
Mazda MX-5 (I) 66-96 205/40R17 G01 K42 K45 A01 A12 A19
NA 66-96 215/35R17 K1a K2b K42 K45 A99 S02
F488, 66-96 215/40R17 G01 K1a K2b K42 K45
e2*93/81*0163*..
Mazda MX-5 (II) 81-107 205/40R17 A12 A19 A99
NB, NBD 81-107 215/35R17 A01 K1a K2b S02
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Mazda MX-5 1,5l (IV) 96 205/40R17 A12 A19 A99
ND 96 205/45R17 A01 K3u Cbo V17 S07
e11*2007/46*2661*.. 96 215/40R17 A01 K1a K1b
Mazda MX-5 2,0l (IV) 118 205/40R17 A12 A19 A99
ND 118 205/45R17 Cbo V17 S07
e11*2007/46*2661*.. 118 215/40R17 A01 K1a K1b
Opel Agila (II) 48-69 205/40R17 K1c K2c K41 K42 A01 A12 A19
H-B A99 S06
e4*2001/116*0135*..
Subaru Justy G3X 51-73 205/40R17 K1c K2c K42 K44 A01 A12 A19
NH A99 S04
e4*2001/116*0071*..
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 A01 A12 A19
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A58 A99 S05
H032,
e6*93/81, 95/54,
98/14*0024*..
Suzuki Baleno 66-82 205/40R17 K1c K2b K6j A01 A12 A19
EW 66-82 205/45R17 K1c K2b K6j A58 A99 Flh
e6*2007/46*0177*.. 66-82 215/40R17 K1c K2b K6c K6j V17 S03
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A01 A12 A19
FH A99 S05
e4*98/14*0047*..
Suzuki Ignis 51-73 205/40R17 K1c K2c K42 K44 A01 A12 A19
MH A99 KMV S04
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 205/40R17 K1c K2c K42 K44 A01 A12 A19
MH A99 KOV S04
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 KMV Skb A01 A12 A19
FH 80 215/35R17 K25 K2b K42 KMV Skb A99 KMV Skb
e4*98/14*0047*.. S05
- breite Karosserie
Suzuki Liana 66-79 205/40R17 K42 A01 A12 A19
ER A99 Flh Lim
e4*98/14*0054*.., S05
e4*2001/116*0054*..
Suzuki Splash 48-69 205/40R17 K1c K2c K41 K42 A01 A12 A19
EX A99 S06
e4*2001/116*0130*..;
e4*2007/46*0283*..
Suzuki Swift 67-75 205/40R17 A01 K2b K42 A12 A19 A58
EZ 67-75 215/35R17 A01 K1a K2b K42 A99 Flh S05
e4*2001/116*0102*.. 67-75 215/40R17 A01 K1a K2b K42
Suzuki Swift 51-75 205/40R17 A01 K2b K42 A12 A19 A58
MZ 51-75 215/35R17 A01 K1a K2b K42 A99 Flh S04
e4*2001/116*0090*.. 51-75 215/40R17 A01 K1a K2b K42
Suzuki Swift 55,66,69 205/40R17 K1c K2b K6d K6g A01 A12 A19
NZ 55,66,69 205/45R17 K1c K2b K6d K6g A58 A99 Flh
e4*2007/46*0155*..; 55,66,69 215/35R17 K1c K2b K6d K6g V17 S06
e4*2007/46*0293*.. 55,66,69 215/40R17 K1c K2b K6d K6g
Suzuki Swift 4x4 67-68 205/40R17 A01 K2b A12 A19 A56
EZ 67-68 215/35R17 A01 K1a K2b A99 Flh S05
e4*2001/116*0102*.. 67-68 215/40R17 A01 K1a K2b
Suzuki Swift 4x4 66,69 205/40R17 K1c K2b A01 A12 A19
FZ 66,69 205/45R17 K1c K2b A56 A99 Flh
e4*2007/46*0198*..; 66,69 215/35R17 K1c K2b S05
e4*2007/46*0294*.. 66,69 215/40R17 K1c K2b
Suzuki Swift 4x4 66,69 205/40R17 K1c K2b A01 A12 A19
NZ 66,69 205/45R17 K1c K2b A56 A99 Flh
e4*2007/46*0155*.. 66,69 215/35R17 K1c K2b S06
66,69 215/40R17 K1c K2b
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 A01 A12 A19
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A58 A99 S02
e6*95/54*0043*..,
e11*98/14*0102*..
Toyota Corolla 66-141 205/45R17 A01 K1c K2b K41 K42 A12 A19 A99
E12-U -J -J1 -T -TS 66-141 215/40R17 A01 K1c K2b K41 K42 T83 Car Flh Sth
e11*98/14,2001/116* 66-141 215/45R17 A01 K1c K2b K41 K42 Ver S02
0178-0181,0251*..
Toyota IQ 50,66,72 205/40R17 K1c K2b K6c K6i A01 A12 A19
AJ1, /-MS1 50,66,72 205/45R17 K1c K2b K6c K6i A99 Flh S02
e6*2001/116*0119*..;
e11*2007/46*0238*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota MR2 103 205/40R17 K1a K2b A01 A12 A19
W3 103 225/35R17 K2b R03 R70 A99 VM7 S02
e11*98/14*0128*..,
e11*2001/116*0128*.
Toyota Yaris 51,66,73 205/40R17 K1a K1b K2b K6f K6g K6i A01 A12 A19
XP13M(a) 51,66,73 215/35R17 K1c K2b K3a K3c K6f K6g K6i T79 A99 Flh LY2
e11*2007/46*0152*.. T83 V17 S02
- Club / Trend 51,66,73 215/40R17 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51, 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i A01 A12 A19
XP13M(a), XP13N(a) 51, 66, 73 215/35R17 K2b K6f K6g K6i R03 A99 Flh LY1
e11*2007/46*0152*..; V17 S02
e11*2007/46*0153*..
Toyota Yaris 51-74 205/40R17 A01 K1c K2b K42 K56 T80 A12 A19 A99
XP9, XP9F Flh S02
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 54, 55 205/40R17 K1a K1b K2b K6f K6g K6i A01 A12 A19
XP13M(a) A99 Flh LY1
e11*2007/46*0152*.. S02
Toyota Yaris Hybrid 54, 55 205/40R17 K1a K1b K2b K6f K6g K6i A01 A12 A19
Club A99 Flh LY3
XP13M(a) S02
e11*2007/46*0152*..
Toyota Yaris TS 98 205/40R17 A01 K1c K2b K42 K56 A12 A19 A99
XP9 98 205/45R17 A01 K1c K2b K42 K56 Flh S02
e11*2001/116*0248* 98 215/40R17 A01 K1c K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 6 von 11

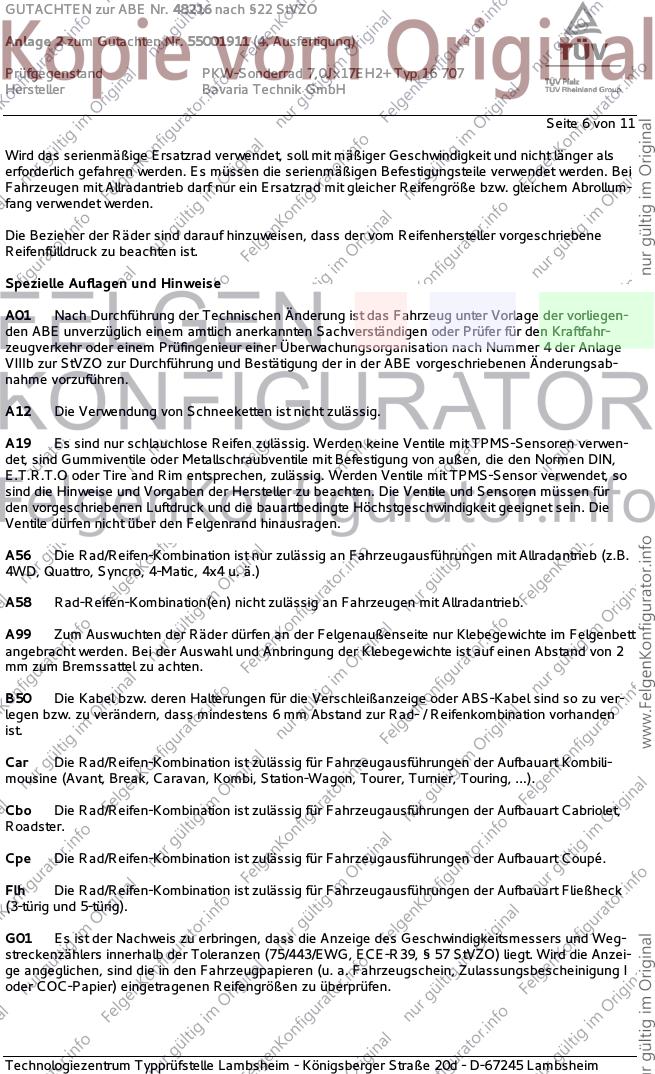

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH

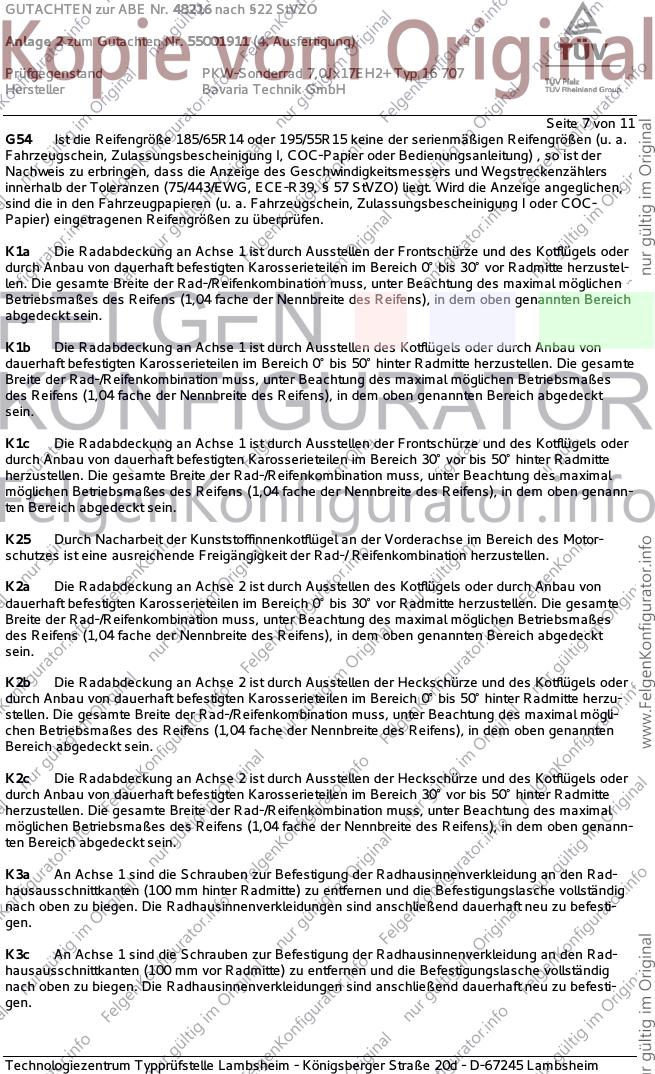

Seite 7 von 11
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH

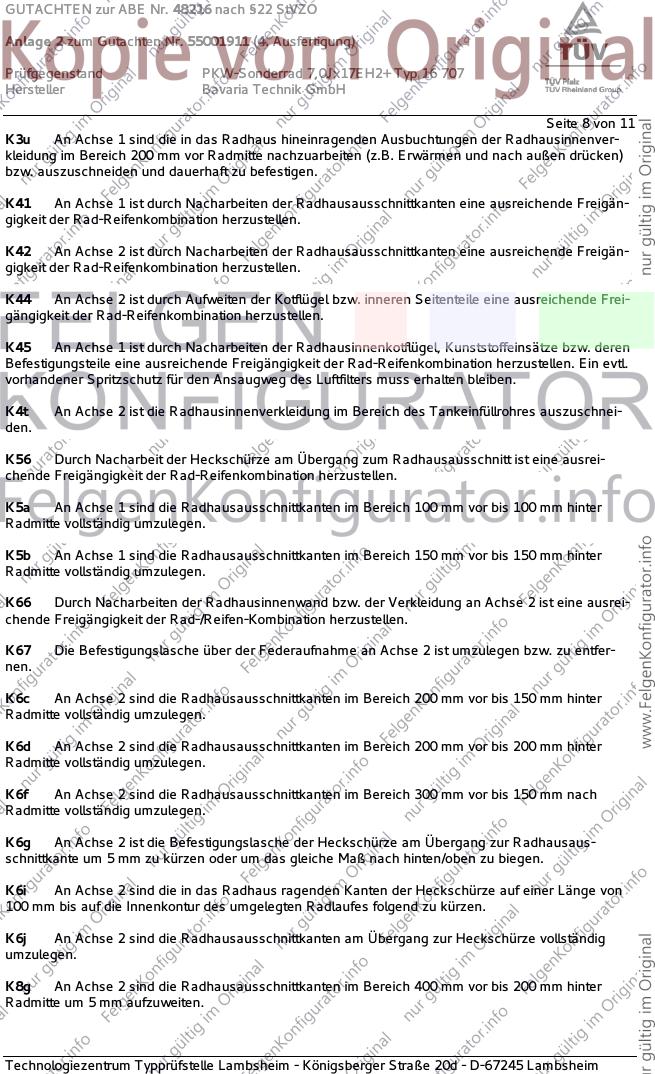

Seite 8 von 11
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4t An Achse 2 ist die Radhausinnenverkleidung im Bereich des Tankeinfüllrohres auszuschnei-
den.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfer-
nen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH

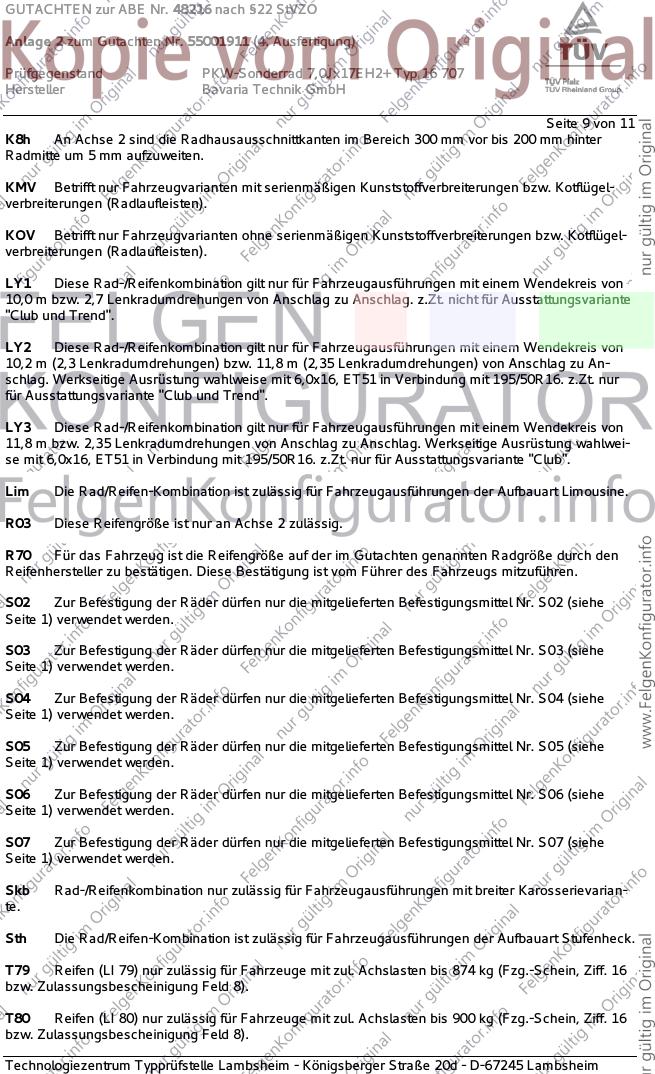

Seite 9 von 11
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH

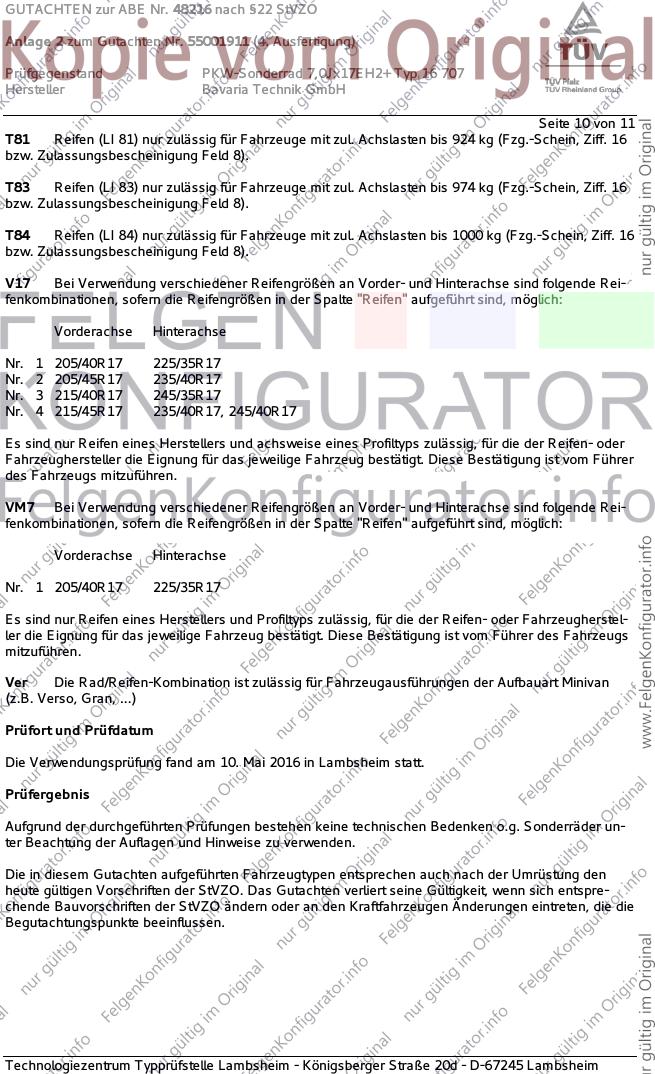

Seite 10 von 11
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 215/40R17 245/35R17
Nr. 4 215/45R17 235/40R17, 245/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Mai 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

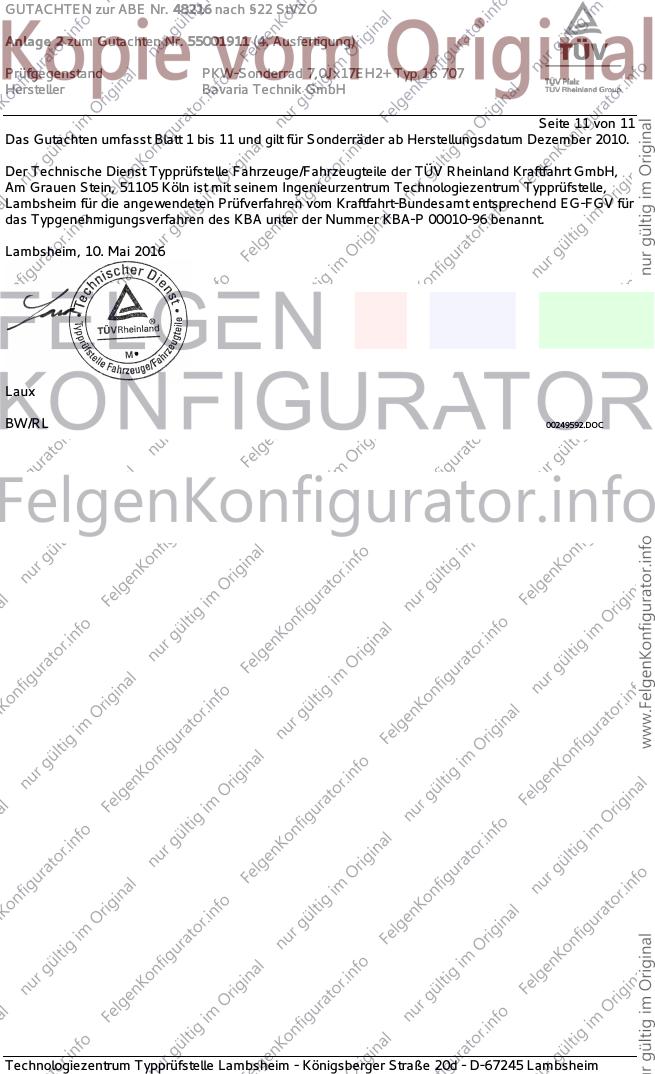

GUTACHTEN zur ABE Nr. 48216 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55001911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17EH2+ Typ 16 707
Hersteller Bavaria Technik GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Mai 2016
Laux
BW/RL 00249592.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
