GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Modell -
Typ Z7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
11 Z7017 LK100/Ø60,1-Ø54,1 4/100/54,1 38 550 1935
Nr. 60
Kennzeichnungen
KBA-Nummer 47726
Herstellerzeichen AUTEC
Radtyp und Ausführung Z7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S05 Mutter M12x1,5 (mit Schaft) Kegel 60° 110 -
S06 Schraube M12x1,5 Kegel 60° 90 32
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55066209 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Materia 67,76 195/40R17 K1a K42 T81 A01 A02 A04
M4 67,76 205/40R17 G01 K1a K42 A05 A08 A09
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42 A12 A16 A58
A82 S05
Hyundai Accent 71-83 195/40R17 K1a T81 A01 A02 A04
MC 71-83 205/40R17 K1a K2b T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A12 A16 A82
71-83 215/40R17 K1c K2b K56 Flh S01
Hyundai Accent 71-83 195/40R17 K1a T81 A01 A02 A04
MC, MCT 71-83 205/40R17 K1a K56 T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83 A12 A16 A82
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K56 Sth S01
Hyundai Getz 46-81 195/40R17 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A05 A08 A09
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A12 A16 A82
e4*2001/116*0123*.. Flh S01
Hyundai i20 55-94 195/40R17 K1c K2b T81 A01 A02 A04
PB, PBT 55-94 195/45R17 K1c K2b K5a A05 A08 A09
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b K5a T80 T81 A12 A16 A82
e11*2007/46*0129*.. 55-94 215/35R17 K2a K2b K6g K8g R03 T79 T83 Flh V17 S01
Kia Rio 65-83 195/40R17 T81 A02 A04 A05
DE 65-83 205/40R17 A01 K1a K2b T80 T81 A08 A09 A12
e4*2001/116*0093*.. 65-83 215/35R17 A01 K1a K1b K2b T79 T83 A16 A82 Flh
65-83 215/40R17 A01 K1a K1b K2b K56 S01
Mazda 2 50-76 195/40R17 T81 A02 A04 A05
DE, DE1 50-76 205/40R17 A01 G01 A08 A09 A12
e13*2001/116*0254*, 50-76 215/35R17 A01 K1a K1b K2b K42 A16 A82 Flh
e13*2001/116*0255*. V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A01 A02 A04
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A05 A08 A09
e1*97/27*0094*.., A12 A16 A82
e1*98/14*0094*.., Car Lim S01
e1*98/14*0181*..
Mazda 323 C, F, S 52-84 205/40R17 K1a K2b K41 K42 K45 T80 T81 A01 A02 A04
BA T84 A05 A08 A09
G878, A12 A16 A82
e13*96/27*0023*.. S01
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 A01 A02 A04
BA A05 A08 A09
e13*96/27*0023*.. A12 A16 A82
S01
Mazda MX-3 65-79 215/40R17 G01 K2b K42 A01 A02 A04
EC 65-98 205/40R17 K42 A05 A08 A09
F946, 95-98 215/40R17 K2b K42 A12 A16 A82
e13*96/27*0027*.. S01
Mazda MX-5 66-96 205/40R17 G01 K42 K45 A01 A02 A04
NA 66-96 215/35R17 K1a K2b K42 K45 A05 A08 A09
F488, 66-96 215/40R17 G01 K1a K2b K42 K45 A12 A16 A82
e2*93/81*0163*.. 66-96 225/35R17 K2b K42 R03 R70 V17 S01
Mazda MX-5 81-107 205/40R17 A02 A04 A05
NB, NBD 81-107 215/35R17 A01 K1a K2b A08 A09 A12
e11*96/79*0083*.., A16 A82 S01
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila (II) 48,55,63 195/40R17 K1c K2b K41 K42 T81 A01 A02 A04
H-B 48,55,63 195/45R17 K1c K2b K41 K42 K56 A05 A08 A09
e4*2001/116*0135*.. 48,55,63 205/40R17 K1c K2c K41 K42 A12 A16 A82
S06
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 A01 A02 A04
NH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0071*.. A12 A16 A82
S02
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 A01 A02 A04
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A05 A08 A09
H032, A12 A16 A58
e6*93/81, 95/54, A82 S03
98/14*0024*..
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A16 A82
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

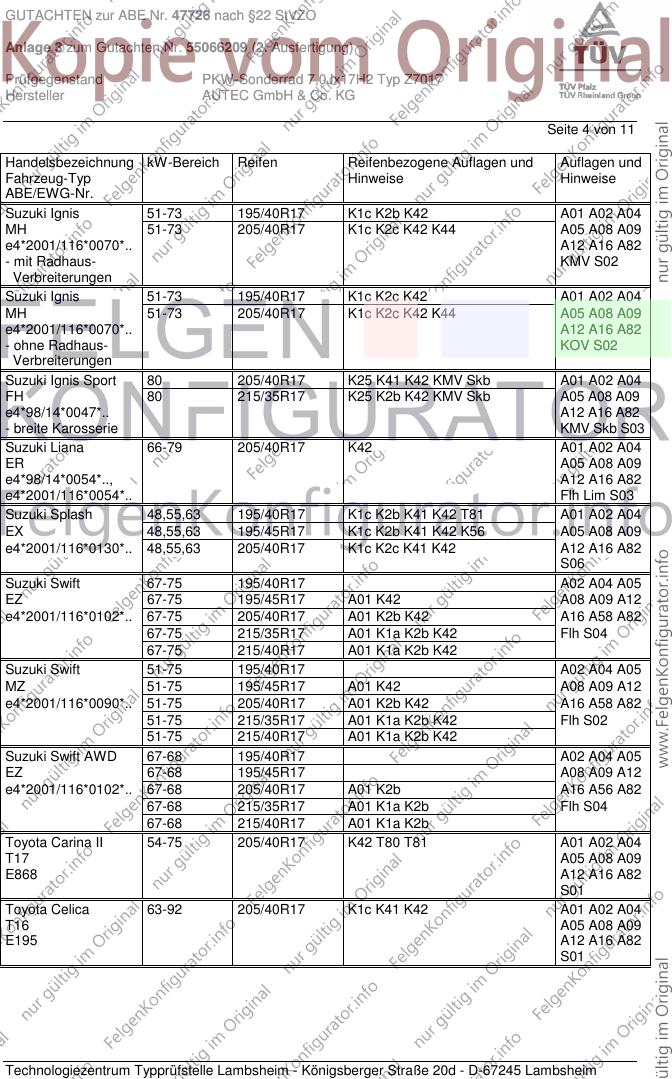

GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 195/40R17 K1c K2b K42 A01 A02 A04
MH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A16 A82
- mit Radhaus- KMV S02
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 A01 A02 A04
MH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A16 A82
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 KMV Skb A01 A02 A04
FH 80 215/35R17 K25 K2b K42 KMV Skb A05 A08 A09
e4*98/14*0047*.. A12 A16 A82
- breite Karosserie KMV Skb S03
Suzuki Liana 66-79 205/40R17 K42 A01 A02 A04
ER A05 A08 A09
e4*98/14*0054*.., A12 A16 A82
e4*2001/116*0054*.. Flh Lim S03
Suzuki Splash 48,55,63 195/40R17 K1c K2b K41 K42 T81 A01 A02 A04
EX 48,55,63 195/45R17 K1c K2b K41 K42 K56 A05 A08 A09
e4*2001/116*0130*.. 48,55,63 205/40R17 K1c K2c K41 K42 A12 A16 A82
S06
Suzuki Swift 67-75 195/40R17 A02 A04 A05
EZ 67-75 195/45R17 A01 K42 A08 A09 A12
e4*2001/116*0102*.. 67-75 205/40R17 A01 K2b K42 A16 A58 A82
67-75 215/35R17 A01 K1a K2b K42 Flh S04
67-75 215/40R17 A01 K1a K2b K42
Suzuki Swift 51-75 195/40R17 A02 A04 A05
MZ 51-75 195/45R17 A01 K42 A08 A09 A12
e4*2001/116*0090*.. 51-75 205/40R17 A01 K2b K42 A16 A58 A82
51-75 215/35R17 A01 K1a K2b K42 Flh S02
51-75 215/40R17 A01 K1a K2b K42
Suzuki Swift AWD 67-68 195/40R17 A02 A04 A05
EZ 67-68 195/45R17 A08 A09 A12
e4*2001/116*0102*.. 67-68 205/40R17 A01 K2b A16 A56 A82
67-68 215/35R17 A01 K1a K2b Flh S04
67-68 215/40R17 A01 K1a K2b
Toyota Carina II 54-75 205/40R17 K42 T80 T81 A01 A02 A04
T17 A05 A08 A09
E868 A12 A16 A82
S01
Toyota Celica 63-92 205/40R17 K1c K41 K42 A01 A02 A04
T16 A05 A08 A09
E195 A12 A16 A82
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Celica 77 205/40R17 K1a K42 T80 T81 T84 A01 A02 A04
T18 77 215/40R17 K1a K42 T83 T85 A05 A08 A09
F411 A12 A16 A82
S01
Toyota Corolla 53-84 205/40R17 K1a K42 K45 T80 T81 T84 A01 A02 A04
E10 53-84 215/35R17 K1c K42 K45 T83 A05 A08 A09
G072, A12 A16 A82
e6*93/81*0005*.. S01
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 A01 A02 A04
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A05 A08 A09
e6*95/54*0043*.., A12 A16 A58
e11*98/14*0102*.. A82 S01
Toyota Corolla 66-141 205/45R17 K1c K2b K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 215/40R17 K1c K2b K41 K42 T83 A05 A08 A09
e11*98/14,2001/116* 66-141 215/45R17 K1c K2b K41 K42 A12 A16 A82
0178-0181,0251*.. Car Flh Sth
Ver S01
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i A01 A02 A04
AJ1 50,66,72 205/40R17 K1c K2b K6c K6i A05 A08 A09
e6*2001/116*0119*.. 50,66,72 205/45R17 K1c K2b K6c K6i A12 A16 A82
Flh S01
Toyota MR2 103 205/40R17 K1a K2b A01 A02 A04
W3 103 225/35R17 K2b R03 R70 A05 A08 A09
e11*98/14*0128*.., A12 A16 A82
e11*2001/116*0128*. VM7 S01
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 A01 A02 A04
L5 66 215/35R17 K1a K2b K42 A05 A08 A09
e6*93/81*0019*.. A12 A16 A82
Cbo Cpe LK6
S01
Toyota Yaris 51-74 195/40R17 T81 A02 A04 A05
XP9, XP9F 51-74 205/40R17 A01 K1c K2b K42 K56 T80 A08 A09 A12
e11*2001/116*0248*, A16 A82 Flh
e11*2001/116*0249*. S01
Toyota Yaris TS 98 195/45R17 A02 A04 A05
XP9 98 205/40R17 A01 K1c K2b K42 K56 A08 A09 A12
e11*2001/116*0248* 98 205/45R17 A01 K1c K2b K42 K56 A16 A82 Flh
98 215/40R17 A01 K1c K2b K42 K56 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).

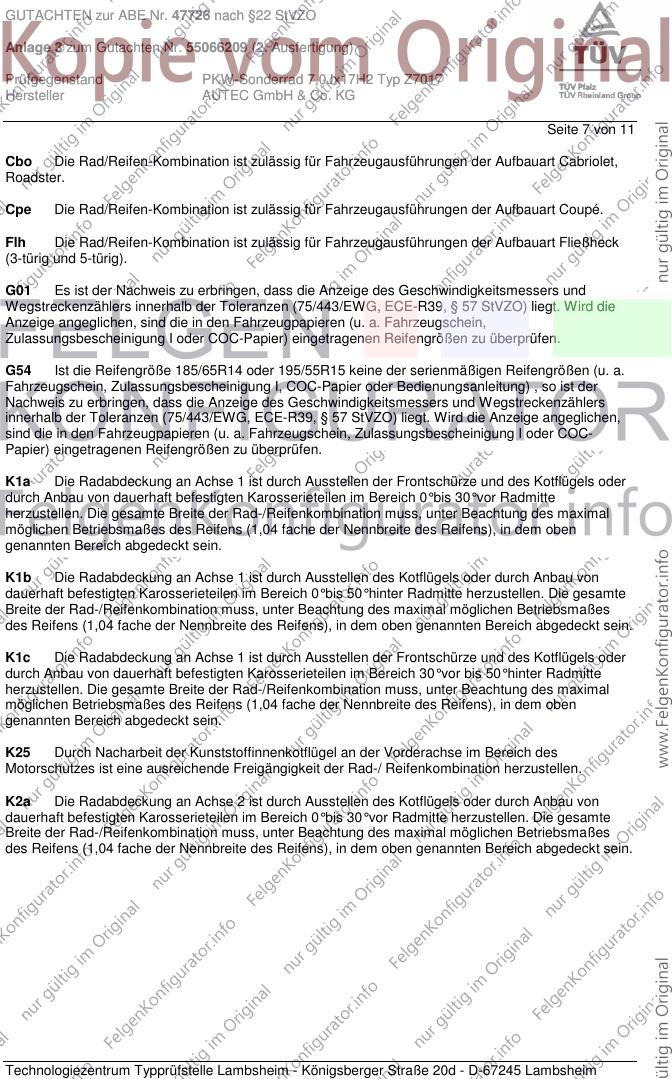

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.

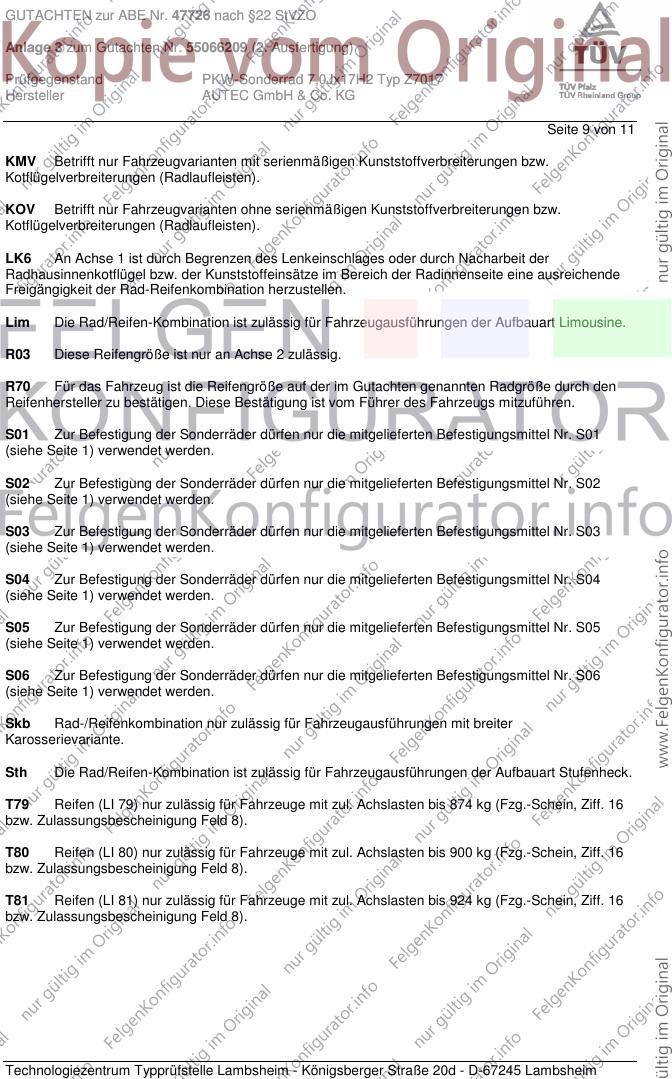

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

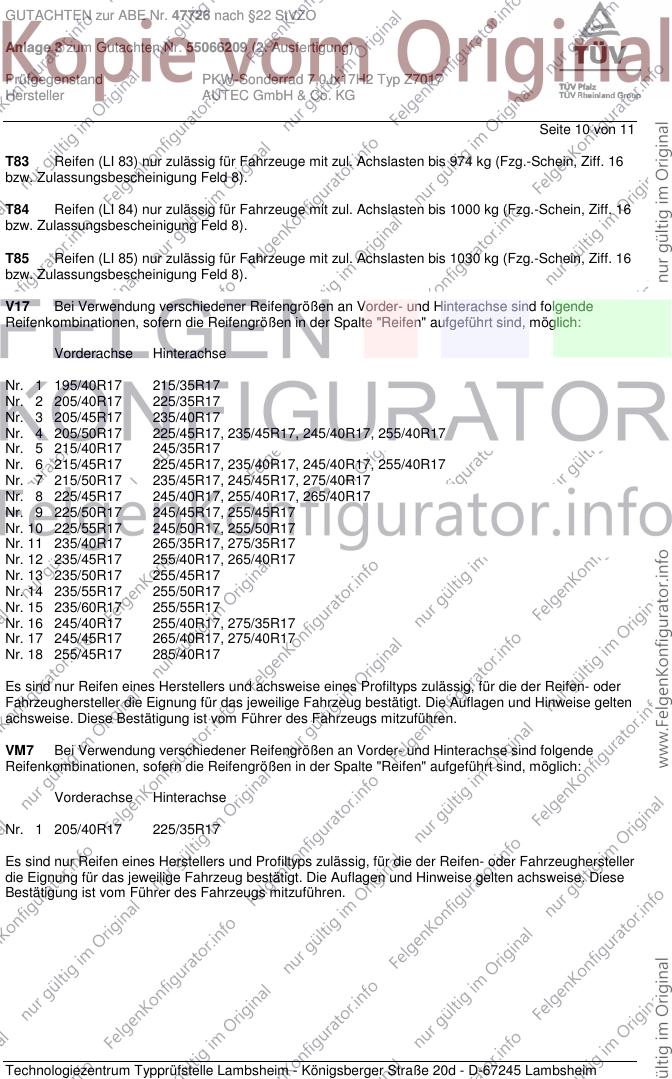

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller
die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise. Diese
Bestätigung ist vom Führer des Fahrzeugs mitzuführen.

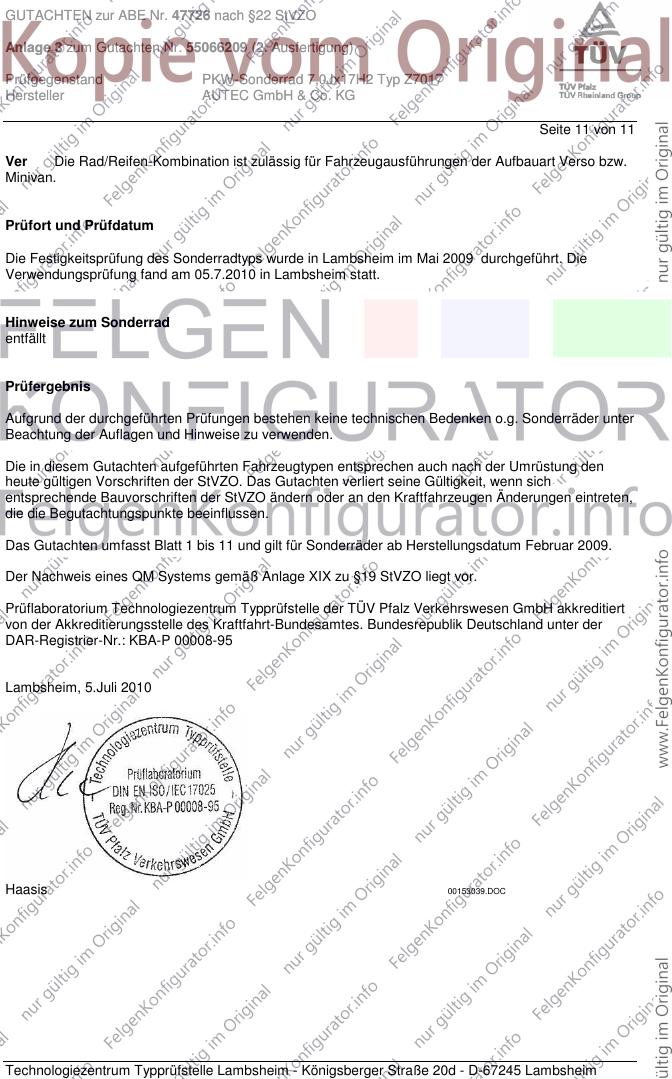

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47726 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55066209 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ Z7017
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im Mai 2009 durchgeführt. Die
Verwendungsprüfung fand am 05.7.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5.Juli 2010
Haasis 00153039.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
