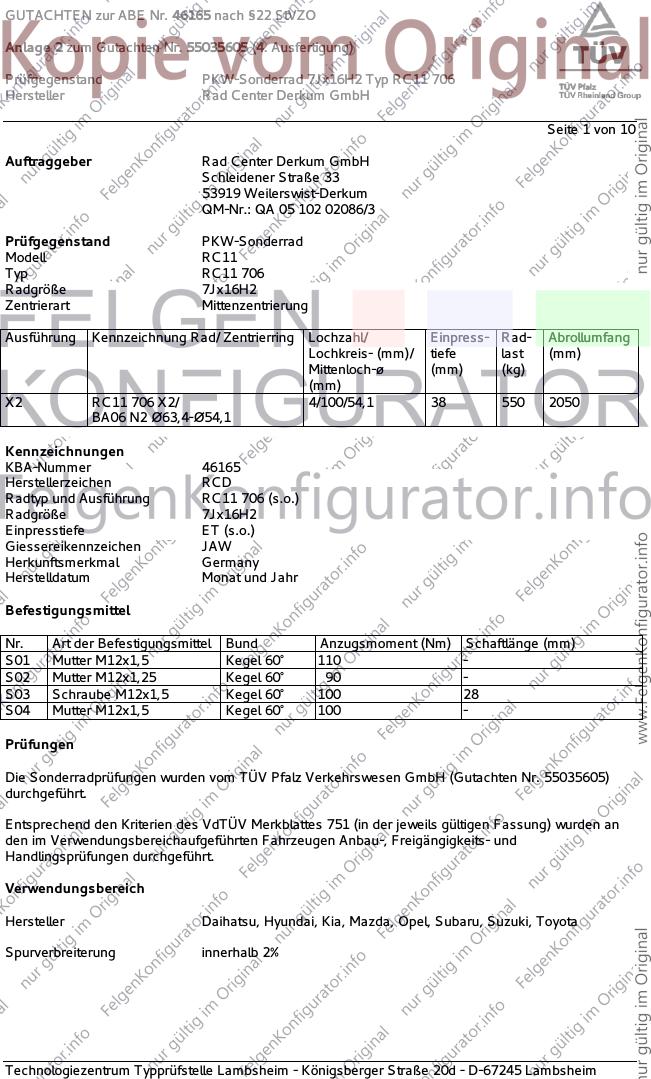

GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH
Seite 1 von 10
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 102 02086/3
Prüfgegenstand PKW-Sonderrad
Modell RC11
Typ RC11 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RC11 706 X2/ 4/100/54,1 38 550 2050
BA06 N2 Ø63,4-Ø54,1
Kennzeichnungen
KBA-Nummer 46165
Herstellerzeichen RCD
Radtyp und Ausführung RC11 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55035605)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai, Kia, Mazda, Opel, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Materia 67,76 195/45R16 K42 A01 A02 A04
M4 67,76 205/45R16 K42 K49 A05 A08 A09
e13*2001/116*0198*. 67,76 215/40R16 K42 K44 K49 A12 A14 A18
A58 V16 S01
Daihatsu Sirion 51-76 195/45R16 K42 K44 K49 K56 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A18
e13*2001/116*0147*. A58 S04
Hyundai Accent 71-83 195/45R16 K49 T80 T84 A01 A02 A04
MC 71-83 195/50R16 K49 K50 K56 A05 A08 A09
e4*2001/116*0103*.., 71-83 205/45R16 K49 K50 A12 A14 A18
71-83 215/40R16 K49 K50 K56 Flh S01
71-83 215/45R16 K49 K50 K56
Hyundai Accent 71-83 195/45R16 K49 T80 T84 A01 A02 A04
MC, MCT 71-83 195/50R16 K49 K56 A05 A08 A09
e4*2001/116*0103*.., 71-83 205/45R16 K49 K56 A12 A14 A18
e4*2001/116*0110* 71-83 215/40R16 K49 K50 K56 Sth S01
71-83 215/45R16 K49 K50 K56
Hyundai Getz 46-81 195/45R16 K42 K49 K50 A01 A02 A04
TB, TBI 46-81 205/40R16 K42 K49 K50 A05 A08 A09
e4*98/14*0066*.., 46-81 205/45R16 K41 K42 K49 K50 A12 A14 A18
e4*2001/116*0123*.. 46-81 215/40R16 K42 K44 K49 K50 K67 Flh V16 S01
Kia Picanto 44-55 195/40R16 K41 K42 K45 K49 K50 T80 A01 A02 A04
BA A05 A08 A09
e4*2001/116*0085*.. A12 A14 A18
Flh S04
Kia Rio 71-83 195/45R16 T80 T84 A02 A04 A05
DE 71-83 195/50R16 A01 K49 A08 A09 A12
e4*2001/116*0093*.. 71-83 205/45R16 A01 K49 K50 A14 A18 Flh
71-83 215/40R16 A01 K49 K50 V16 S01
71-83 215/45R16 A01 K49 K50 K56
Mazda 121 39-53 195/40R16 K42 K46 K49 K50 L02 A01 A02 A04
DB A05 A08 A09
F706 A12 A14 A18
S01
Mazda 2 50-76 195/45R16 A02 A04 A05
DE, DE1 50-76 205/40R16 A08 A09 A12
e13*2001/116*0254*, 50-76 205/45R16 A14 A18 Flh
e13*2001/116*0255*. 50-76 215/40R16 A01 K42 K49 K50 V16 S01
Mazda 323 41-94 195/45R16 K42 K49 K50 A01 A02 A04
BG 41-94 205/45R16 K42 K49 K50 A05 A08 A09
F276 41-94 215/40R16 K42 K49 K50 A12 A14 A18
V16 S01
Mazda 323 76-136 195/45R16 K42 K49 K50 T80 T84 A01 A02 A04
BG8 76-136 205/45R16 K42 K49 K50 A05 A08 A09
F545 76-136 215/40R16 K42 K49 K50 T82 T86 A12 A14 A18
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 52-84 195/45R16 K42 T80 A01 A02 A04
BJ, BJD 52-96 195/50R16 K41 K42 A05 A08 A09
e1*97/27*0094*.., 52-96 205/45R16 K41 K42 K49 K50 A12 A14 A18
e1*98/14*0094*.., 52-96 215/40R16 K41 K42 K49 K50 Car Lim V16
e1*98/14*0181*.. S01
Mazda 323 C, F, S 52,60,84 195/50R16 K42 K45 K56 A01 A02 A04
BA 52,60,84 215/45R16 K41 K42 K45 K49 K50 K56 A05 A08 A09
G878, 52-84 205/45R16 K42 K45 K56 T83 T87 A12 A14 A18
e13*96/27*0023*.. 52-84 225/40R16 K41 K42 K45 K49 K50 K56 R70 V16 S01
54,65 215/40R16 K42 K45 K56 T83 T86
Mazda 323 P 52-65 195/45R16 K42 K50 K56 T80 T84 A01 A02 A04
BA 52-65 205/45R16 K42 K50 K56 T83 T87 A05 A08 A09
e13*96/27*0023*.. 52-65 215/40R16 K42 K50 K56 T82 T86 A12 A14 A18
V16 S01
Mazda Demio 46-55 195/40R16 K42 K49 K50 K70 K71 A01 A02 A04
DW A05 A08 A09
e1*97/27*0093*.., A12 A14 A18
e1*98/14*0093*.. S01
Mazda MX-3 65-79 195/50R16 A02 A04 A05
EC 65-79 215/40R16 T82 A08 A09 A12
F946, 65-79 225/40R16 A01 R70 A14 A18 V16
e13*96/27*0027*.. 65-98 205/45R16 S01
95-98 205/50R16 A01 K42 K50
95-98 225/45R16 A01 K42 K50
Mazda MX-5 66-96 195/45R16 A01 A02 A04
NA 66-96 205/45R16 A05 A08 A09
F488, 66-96 215/40R16 K49 T82 A12 A14 A18
e2*93/81*0163*.. K42 V16 S01
Mazda MX-5 81-107 205/45R16 A02 A04 A05
NB, NBD 81-107 215/40R16 A08 A09 A12
e11*96/79*0083*.., A14 A18 S01
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila 43-55 195/40R16 K42 K45 K49 K50 K56 T80 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*00-07 A12 A14 A18
bis MJ2003 S02
Opel Agila 43-59 195/40R16 K42 K45 K49 K50 K56 T80 A01 A02 A04
H00 A05 A08 A09
e1*98/14*0141*08-.. A12 A14 A18
ab MJ2004 S03
Subaru Justy 51 195/45R16 K42 K44 K49 K56 A01 A02 A04
M3 A05 A08 A09
e13*2001/116*, A12 A14 A18
2003/97*0147*03-.. A58 S04
Subaru Justy G3X 51-73 195/45R16 K42 K49 K50 A01 A02 A04
NH 51-73 205/45R16 K42 K44 K49 K50 A05 A08 A09
e4*2001/116*0071*.. A12 A14 A18
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Baleno 52-89 195/45R16 K42 K49 K50 K56 A01 A02 A04
EG 52-89 205/45R16 G54 K42 K49 K50 K56 A05 A08 A09
H032, 52-89 215/40R16 K42 K49 K50 K56 A12 A14 A18
e6*93/81, 95/54, A58 V16 S02
98/14*0024*..
Suzuki Ignis 61 195/45R16 B51 K42 K45 K49 A01 A02 A04
FH 80 195/45R16 K42 KMV Skb A05 A08 A09
e4*98/14*0047*.. A12 A14 A18
S02
Suzuki Ignis 51-73 195/45R16 K42 K49 K50 A01 A02 A04
MH 51-73 205/45R16 K42 K44 K49 K50 A05 A08 A09
e4*2001/116*0070*.. A12 A14 A18
S03
Suzuki Liana 66-79 195/45R16 A02 A04 A05
ER 66-79 195/50R16 A01 K42 K45 A08 A09 A12
e4*98/14*0054*.., 66-79 205/45R16 A01 K42 A14 A18 Flh
e4*2001/116*0054*.. 66-79 215/40R16 A01 K42 K46 K49 K50 Lim V16 S02
66-79 215/45R16 A01 K41 K42 K45 K46 K49 K50
Suzuki Swift 67-75 195/45R16 A02 A04 A05
EZ 67-75 195/50R16 A01 K42 A08 A09 A12
e4*2001/116*0102*.. 67-75 205/45R16 A01 K42 A14 A18 A58
67-75 215/40R16 A01 K42 K49 K50 Flh V16 S02
67-75 215/45R16 A01 K42 K49 K50
Suzuki Swift 51-75 195/45R16 A02 A04 A05
MZ 51-75 195/50R16 A01 K42 A08 A09 A12
e4*2001/116*0090*.. 51-75 205/45R16 A01 K42 A14 A18 A58
51-75 215/40R16 A01 K42 K49 K50 Flh V16 S03
51-75 215/45R16 A01 K42 K49 K50
Suzuki Swift AWD 67-68 195/45R16 A02 A04 A05
EZ 67-68 195/50R16 A08 A09 A12
e4*2001/116*0102*.. 67-68 205/45R16 A14 A18 A56
67-68 215/40R16 A01 K49 K50 Flh S02
67-68 215/45R16 A01 K49 K50
Suzuki Wagon R 39-69 195/40R16 K42 K45 K49 K50 K56 T80 A01 A02 A04
MM A05 A08 A09
e4*98/14*0042*.., A12 A14 A18
e4*2001/116*0042* S02
00-06; bis MJ 2003
Suzuki Wagon R 39-69 195/40R16 K42 K45 K49 K50 K56 T80 A01 A02 A04
MM, H00 A05 A08 A09
e4*2001/116*0042* A12 A14 A18
07-..; ab MJ 2004; S03
e1*2001/116*0311*..
Toyota Carina II 54-75 205/45R16 A01 G01 A02 A04 A05
T17 54-75 215/40R16 A08 A09 A12
E868 A14 A18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Celica 63-92 205/45R16 A01 A02 A04
T16 63-92 215/40R16 A05 A08 A09
E195 A12 A14 A18
K42 K49 S01
Toyota Celica 77 205/45R16 A02 A04 A05
T18 77 215/40R16 T82 A08 A09 A12
F411 A14 A18 S01
Toyota Corolla 53-84 205/45R16 T83 A01 A02 A04
E10 53-84 215/40R16 T82 A05 A08 A09
G072, A12 A14 A18
e6*93/81*0005*.. K42 K45 S01
Toyota Corolla 51-81 205/45R16 K42 K49 K56 A01 A02 A04
E11, E11U 51-81 215/40R16 K42 K49 K56 A05 A08 A09
e6*95/54*0043*.., 51-81 225/40R16 K42 K49 K56 R70 A12 A14 A18
e11*98/14*0102*.. A58 V16 S01
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/50R16 K41 K42 K49 K50 A05 A08 A09
e11*98/14,2001/116* 66-141 225/45R16 K41 K42 K49 K50 A12 A14 A18
0178-0181,0251*.. Car Flh Sth
V16 Ver S01
Toyota MR2 103 195/45R16 R02 A01 A02 A04
W3 103 205/45R16 R02 A05 A08 A09
e11*98/14*0128*.., 103 215/40R16 K49 K50 R37 A12 A14 A18
e11*2001/116*0128*. 103 215/45R16 K49 K50 R09 VM6 S01
103 225/40R16 K50 R03 R70
Toyota Paseo 66 195/45R16 K42 K49 K50 A01 A02 A04
L5 66 215/40R16 K42 K49 K50 A05 A08 A09
e6*93/81*0019*.. A12 A14 A18
Cbo Cpe V16
S01
Toyota Yaris 48-110 195/45R16 K41 K42 A01 A02 A04
P1, P1F, P1TMG 48-110 205/45R16 K41 K42 K49 K50 A05 A08 A09
e6/e2/e1*98/14, 48-64 195/40R16 K42 A12 A14 A18
2001/116* S01
0064,0248,0270*..
Toyota Yaris 51,64,66 195/45R16 T80 A02 A04 A05
XP9, XP9F 51,64,66 195/50R16 A01 K42 K49 K50 K56 A08 A09 A12
e11*2001/116*0248*, 51,64,66 205/45R16 A01 K42 K49 K50 K56 A14 A18 Flh
e11*2001/116*0249*. 51,64,66 215/40R16 A01 K42 K50 K56 R03 V16 S01
Toyota Yaris TS 98 195/50R16 K42 K49 K50 K56 A01 A02 A04
XP9 98 195/55R16 K42 K49 K50 K56 A05 A08 A09
e11*2001/116*0248* 98 205/45R16 K42 K49 K50 K56 A12 A14 A18
98 205/50R16 K42 K49 K50 K56 Flh V16 S01
98 215/45R16 K42 K49 K50 K56
Toyota Yaris Verso 55-78 195/45R16 A01 A02 A04
P2 55-78 205/45R16 K41 K49 K50 A05 A08 A09
e6*98/14,2001/116* A12 A14 A18
0066*.. K42 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH
Seite 6 von 10
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf ausreichenden Abstand zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen, die
weitgehend den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Das Ventil darf
nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf ausreichenden Abstand der Rad-Reifenkombination zum Bremsschlauch, zum
Verschleißanzeige- oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH

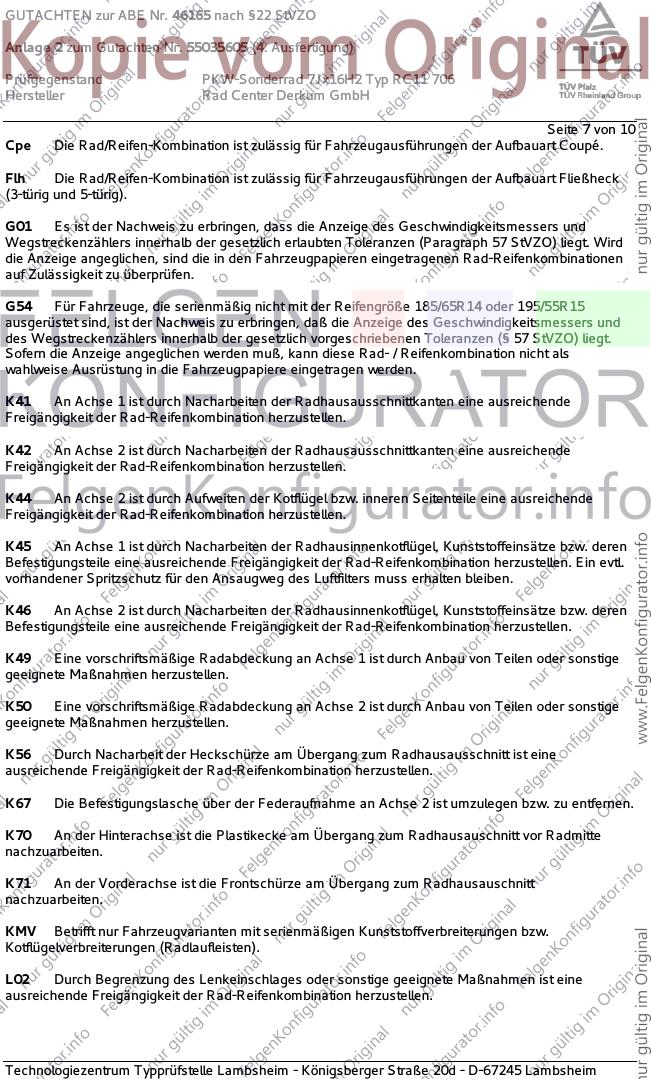

Seite 7 von 10
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G54 Für Fahrzeuge, die serienmäßig nicht mit der Reifengröße 185/65R14 oder 195/55R15
ausgerüstet sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57 StVZO) liegt.
Sofern die Anzeige angeglichen werden muß, kann diese Rad- / Reifenkombination nicht als
wahlweise Ausrüstung in die Fahrzeugpapiere eingetragen werden.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfernen.
K70 An der Hinterachse ist die Plastikecke am Übergang zum Radhausauschnitt vor Radmitte
nachzuarbeiten.
K71 An der Vorderachse ist die Frontschürze am Übergang zum Radhausauschnitt
nachzuarbeiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH

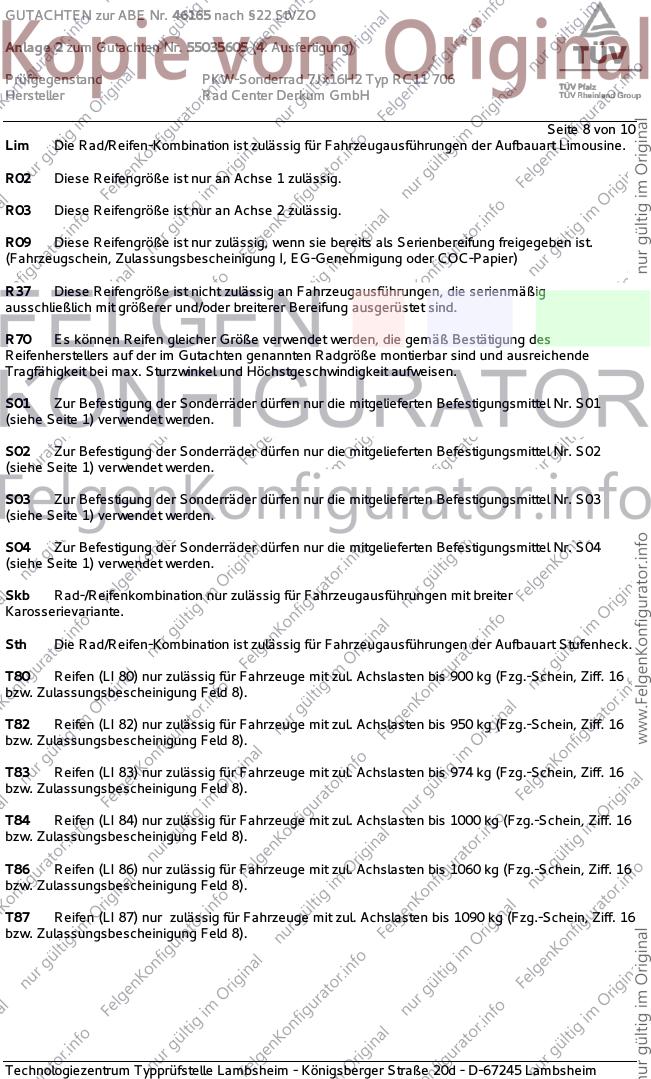

Seite 8 von 10
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH
Seite 9 von 10
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr.10 215/50R16 245/45R16
Nr.11 215/55R16 235/50R16
Nr.12 225/40R16 245/35R16, 255/35R16
Nr.13 225/50R16 245/45R16
Nr.14 225/55R16 245/50R16
Nr.15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
VM6 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16
Nr. 2 205/45R16 215/45R16, 225/40R16
Nr. 3 215/40R16 215/40R16, 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46165 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55035605 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC11 706
Hersteller Rad Center Derkum GmbH
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 3.März 2008
Bohlander 00119605.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
