GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 1 von 11
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y1 W3-7017 Y1 / Ø63,4xØ54,1 4/100/54,1 35 615 1990
Kennzeichnungen
KBA-Nummer 48629
Herstellerzeichen MAM
Radtyp und Ausführung W2-7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 90 28
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Schraube M12x1,5 Kegel 60° 100 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 2 von 11

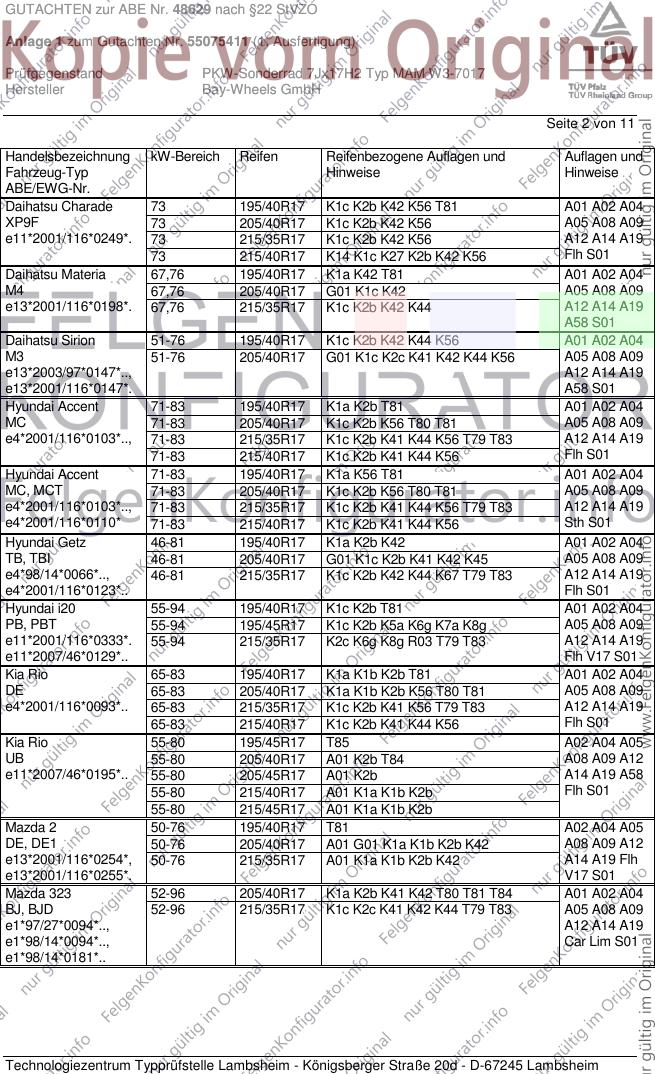

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 K1c K2b K42 K56 T81 A01 A02 A04
XP9F 73 205/40R17 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0249*. 73 215/35R17 K1c K2b K42 K56 A12 A14 A19
73 215/40R17 K14 K1c K27 K2b K42 K56 Flh S01
Daihatsu Materia 67,76 195/40R17 K1a K42 T81 A01 A02 A04
M4 67,76 205/40R17 G01 K1c K42 A05 A08 A09
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42 K44 A12 A14 A19
A58 S01
Daihatsu Sirion 51-76 195/40R17 K1c K2b K42 K44 K56 A01 A02 A04
M3 51-76 205/40R17 G01 K1c K2c K41 K42 K44 K56 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A19
e13*2001/116*0147*. A58 S01
Hyundai Accent 71-83 195/40R17 K1a K2b T81 A01 A02 A04
MC 71-83 205/40R17 K1c K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83 A12 A14 A19
71-83 215/40R17 K1c K2b K41 K44 K56 Flh S01
Hyundai Accent 71-83 195/40R17 K1a K56 T81 A01 A02 A04
MC, MCT 71-83 205/40R17 K1c K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83 A12 A14 A19
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K41 K44 K56 Sth S01
Hyundai Getz 46-81 195/40R17 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A05 A08 A09
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83 A12 A14 A19
e4*2001/116*0123*.. Flh S01
Hyundai i20 55-94 195/40R17 K1c K2b T81 A01 A02 A04
PB, PBT 55-94 195/45R17 K1c K2b K5a K6g K7a K8g A05 A08 A09
e11*2001/116*0333*. 55-94 215/35R17 K2c K6g K8g R03 T79 T83 A12 A14 A19
e11*2007/46*0129*.. Flh V17 S01
Kia Rio 65-83 195/40R17 K1a K1b K2b T81 A01 A02 A04
DE 65-83 205/40R17 K1a K1b K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0093*.. 65-83 215/35R17 K1c K2b K41 K56 T79 T83 A12 A14 A19
65-83 215/40R17 K1c K2b K41 K44 K56 Flh S01
Kia Rio 55-80 195/45R17 T85 A02 A04 A05
UB 55-80 205/40R17 A01 K2b T84 A08 A09 A12
e11*2007/46*0195*.. 55-80 205/45R17 A01 K2b A14 A19 A58
55-80 215/40R17 A01 K1a K1b K2b Flh S01
55-80 215/45R17 A01 K1a K1b K2b
Mazda 2 50-76 195/40R17 T81 A02 A04 A05
DE, DE1 50-76 205/40R17 A01 G01 K1a K1b K2b K42 A08 A09 A12
e13*2001/116*0254*, 50-76 215/35R17 A01 K1a K1b K2b K42 A14 A19 Flh
e13*2001/116*0255*. V17 S01
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A01 A02 A04
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A05 A08 A09
e1*97/27*0094*.., A12 A14 A19
e1*98/14*0094*.., Car Lim S01
e1*98/14*0181*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 C, F, S 52-84 205/40R17 K1a K2b K41 K42 K45 T80 T81 T84 A01 A02 A04
BA A05 A08 A09
G878, A12 A14 A19
e13*96/27*0023*.. S01
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 A01 A02 A04
BA A05 A08 A09
e13*96/27*0023*.. A12 A14 A19
S01
Mazda MX-3 65-79 215/40R17 G01 K2b K42 A01 A02 A04
EC 65-98 205/40R17 K42 A05 A08 A09
F946, 95-98 215/40R17 K2b K42 A12 A14 A19
e13*96/27*0027*.. S01
Mazda MX-5 66-96 205/40R17 G01 K42 K45 A01 A02 A04
NA 66-96 215/35R17 K1a K2b K42 K45 A05 A08 A09
F488, 66-96 215/40R17 G01 K1a K2b K42 K45 A12 A14 A19
e2*93/81*0163*.. 66-96 225/35R17 K2b K42 R03 R70 V17 S01
Mazda MX-5 81-107 205/40R17 A02 A04 A05
NB, NBD 81-107 215/35R17 A01 K1a K2b A08 A09 A12
e11*96/79*0083*.., A14 A19 S01
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila (II) 48-69 195/40R17 K1c K2b K41 K42 T81 A01 A02 A04
H-B 48-69 195/45R17 K1c K2b K41 K42 K56 A05 A08 A09
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2c K41 K42 A12 A14 A19
S02
Subaru Justy 51 195/40R17 K1c K2b K42 K44 K56 A01 A02 A04
M3, M3G 51 205/40R17 G01 K1c K2c K41 K42 K44 K56 A05 A08 A09
e13*2001/116*, A12 A14 A19
2003/97*0147*03-.., A58 S01
e11*2001/116*0354*.
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 A01 A02 A04
NH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0071*.. A12 A14 A19
S04
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 A01 A02 A04
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A05 A08 A09
H032, A12 A14 A19
e6*93/81, 95/54, A58 S03
98/14*0024*..
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A14 A19
S03
Suzuki Ignis 51-73 195/40R17 K1c K2b K42 A01 A02 A04
MH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A14 A19
- mit Radhaus- KMV S04
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 A01 A02 A04
MH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A14 A19
- ohne Radhaus- KOV S04
Verbreiterungen
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 KMV Skb A01 A02 A04
FH 80 215/35R17 K25 K2b K42 KMV Skb A05 A08 A09
e4*98/14*0047*.. A12 A14 A19
- breite Karosserie KMV Skb S03
Suzuki Liana 66-79 205/40R17 K42 A01 A02 A04
ER A05 A08 A09
e4*98/14*0054*.., A12 A14 A19
e4*2001/116*0054*.. Flh Lim S03
Suzuki Splash 48-69 195/40R17 K1c K2b K41 K42 T81 A01 A02 A04
EX 48-69 195/45R17 K1c K2b K41 K42 K56 A05 A08 A09
e4*2001/116*0130*.. 48-69 205/40R17 K1c K2c K41 K42 A12 A14 A19
S02
Suzuki Swift 67-75 195/40R17 K2b K42 A01 A02 A04
EZ 67-75 195/45R17 K2b K42 A05 A08 A09
e4*2001/116*0102*.. 67-75 205/40R17 K1a K2b K42 A12 A14 A19
67-75 215/35R17 K1c K2b K42 A58 Flh S03
67-75 215/40R17 K1c K2b K42
Suzuki Swift 51-75 195/40R17 K2b K42 A01 A02 A04
MZ 51-75 195/45R17 K2b K42 A05 A08 A09
e4*2001/116*0090*.. 51-75 205/40R17 K1a K2b K42 A12 A14 A19
51-75 215/35R17 K1c K2b K42 A58 Flh S04
51-75 215/40R17 K1c K2b K42
Suzuki Swift 55,66,69 195/40R17 K1c K2b K6d K6g T81 A01 A02 A04
NZ 55,66,69 195/45R17 K1c K2b K6d K6g A05 A08 A09
e4*2007/46*0155*.. 55,66,69 205/40R17 K1c K2b K3a K5a K6d K6g A12 A14 A19
55,66,69 205/45R17 K1c K2b K3a K5a K6d K6h K8e A58 Flh V17
55,66,69 215/35R17 K1c K2c K3a K5a K6d K6h K8e S04
55,66,69 215/40R17 K1c K2c K3a K5a K6d K6h K8e
Suzuki Swift AWD 67-68 195/40R17 A01 K2b A02 A04 A05
EZ 67-68 195/45R17 A01 K2b A08 A09 A12
e4*2001/116*0102*.. 67-68 205/40R17 A01 K1a K2b A14 A19 A56
67-68 215/35R17 A01 K1c K2b Flh S03
67-68 215/40R17 A01 K1c K2b K42
Toyota Carina II 54-75 205/40R17 K42 T80 T81 A01 A02 A04
T17 A05 A08 A09
E868 A12 A14 A19
S01
Toyota Celica 63-92 205/40R17 K1c K41 K42 A01 A02 A04
T16 A05 A08 A09
E195 A12 A14 A19
S01
Toyota Celica 77 205/40R17 K1a K42 T80 T81 T84 A01 A02 A04
T18 77 215/40R17 K1a K42 T83 T85 A05 A08 A09
F411 A12 A14 A19
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 53-84 205/40R17 K1a K42 K45 T80 T81 T84 A01 A02 A04
E10 53-84 215/35R17 K1c K42 K45 T83 A05 A08 A09
G072, A12 A14 A19
e6*93/81*0005*.. S01
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 A01 A02 A04
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A05 A08 A09
e6*95/54*0043*.., A12 A14 A19
e11*98/14*0102*.. A58 S01
Toyota Corolla 66-141 195/45R17 K1c K41 K42 T81 T85 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/45R17 K1c K2b K41 K42 A05 A08 A09
e11*98/14,2001/116* 66-141 215/40R17 K1c K2c K41 K42 T83 A12 A14 A19
0178-0181,0251*.. 66-141 215/45R17 K1c K2c K41 K42 Car Flh Sth
Ver S01
Toyota IQ 50,66,72 195/45R17 K1c K2b K6c K6i A01 A02 A04
AJ1 50,66,72 205/40R17 K1c K2b K6c K6i K8c A05 A08 A09
e6*2001/116*0119*.. 50,66,72 205/45R17 K1c K2b K3b K6c K6i K8c A12 A14 A19
50,66,72 215/40R17 K1c K2b K3b K3i K5c K5i K6c K6i K8c Flh S01
Toyota MR2 103 205/40R17 K1a K2b A01 A02 A04
W3 103 225/35R17 K2b R03 R70 A05 A08 A09
e11*98/14*0128*.., A12 A14 A19
e11*2001/116*0128*. VM7 S01
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 K45 A01 A02 A04
L5 66 215/35R17 K1c K2c K42 A05 A08 A09
e6*93/81*0019*.. A12 A14 A19
Cbo Cpe S01
Toyota Yaris 48-110 205/40R17 G01 K1c K2b K41 K42 A01 A02 A04
P1, P1F, P1TMG A05 A08 A09
e6/e2/e1*98/14, A12 A14 A19
2001/116* S01
0064,0248,0270*..
Toyota Yaris 51-74 195/40R17 K1c K2b K42 K56 T81 A01 A02 A04
XP9, XP9F 51-74 205/40R17 K1c K2b K42 K56 T80 A05 A08 A09
e11*2001/116*0248*, 51-74 215/35R17 K1c K2b K42 K56 T79 T83 A12 A14 A19
e11*2001/116*0249*. 51-74 215/40R17 K14 K1c K27 K2b K42 K56 Flh S01
Toyota Yaris TS 98 195/45R17 K1c K2b K42 K56 A01 A02 A04
XP9 98 205/40R17 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248* 98 205/45R17 K1c K2b K42 K56 A12 A14 A19
98 215/40R17 K1c K2b K42 K56 Flh S01
Toyota Yaris Verso 55-78 205/40R17 G01 K2b K41 K42 A01 A02 A04
P2 A05 A08 A09
e6*98/14,2001/116* A12 A14 A19
0066*.. S01

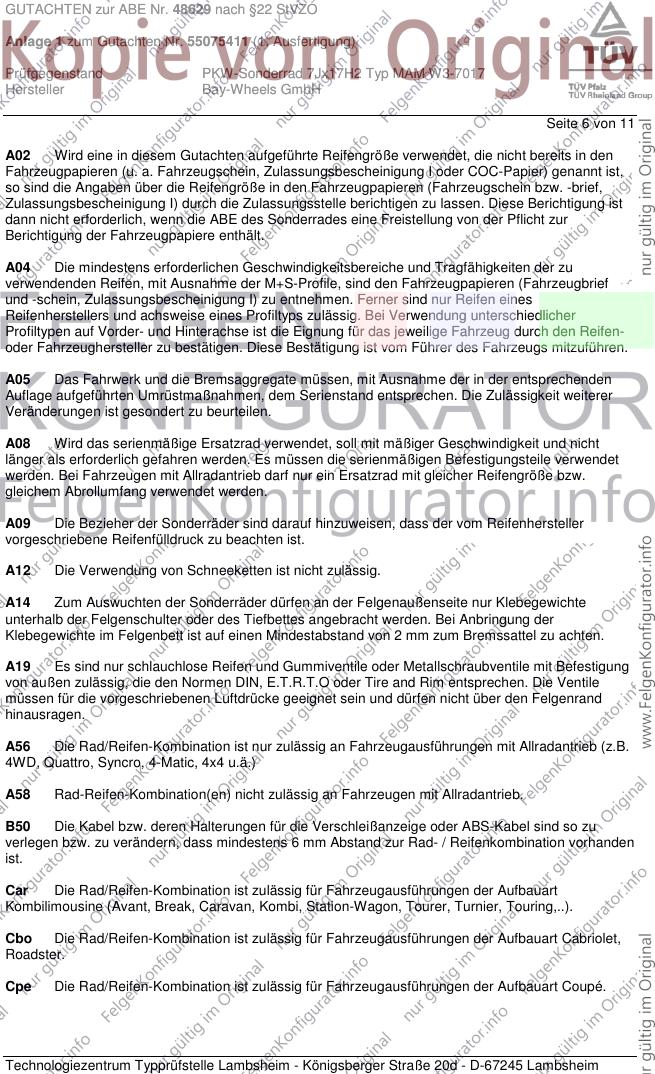

Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 6 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 7 von 11
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 8 von 11

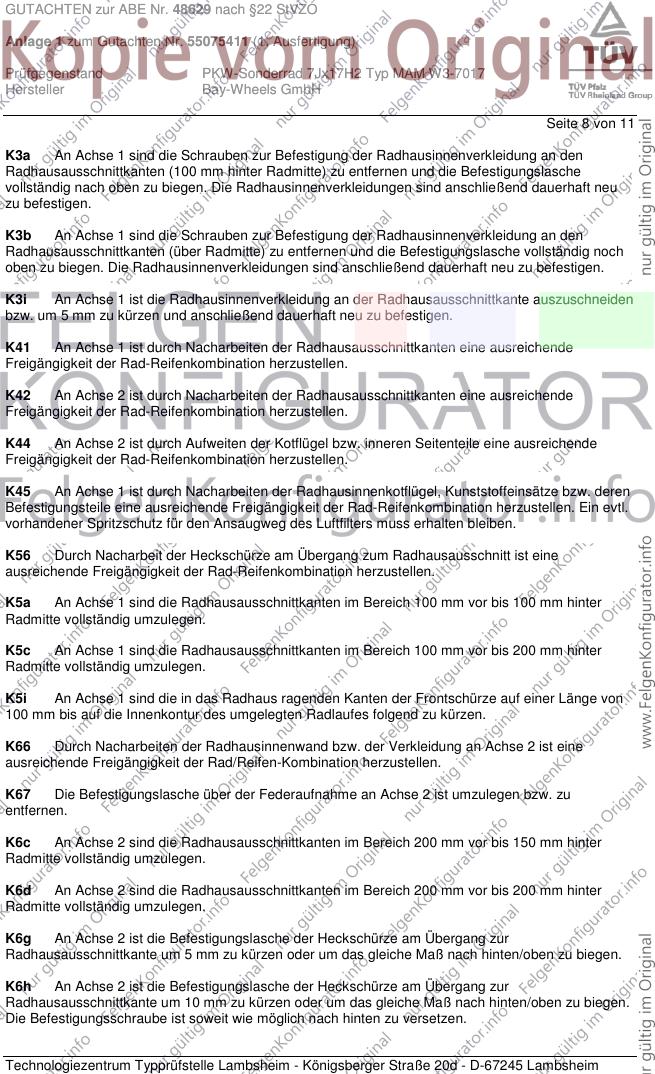

K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 9 von 11
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 10 von 11

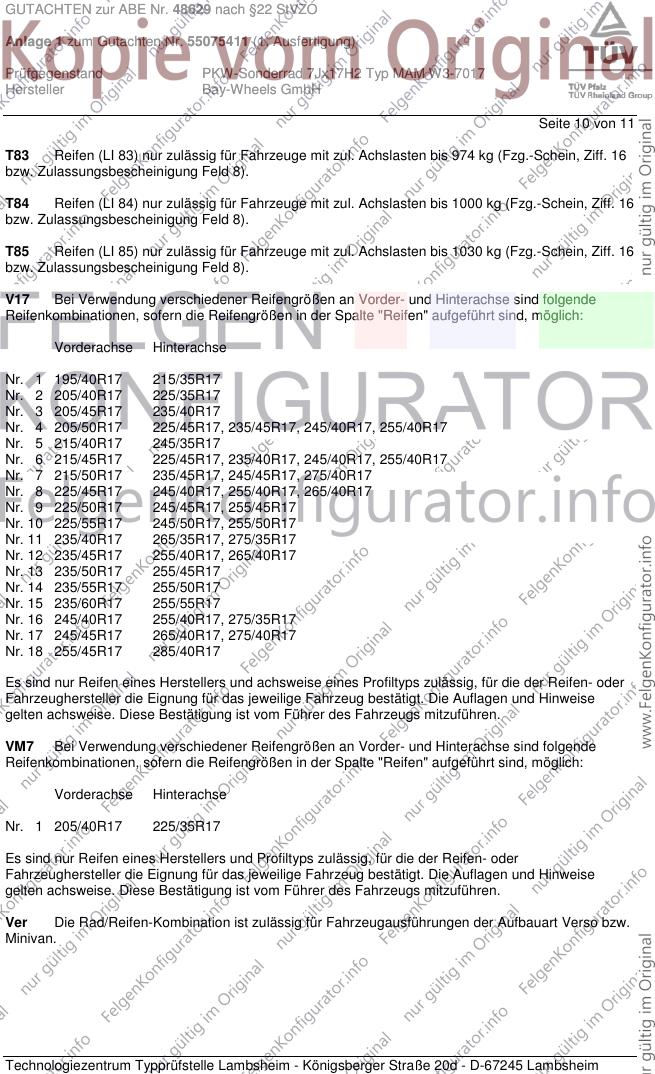

T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. September 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 18. September 2011
Tufan 00170756.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
