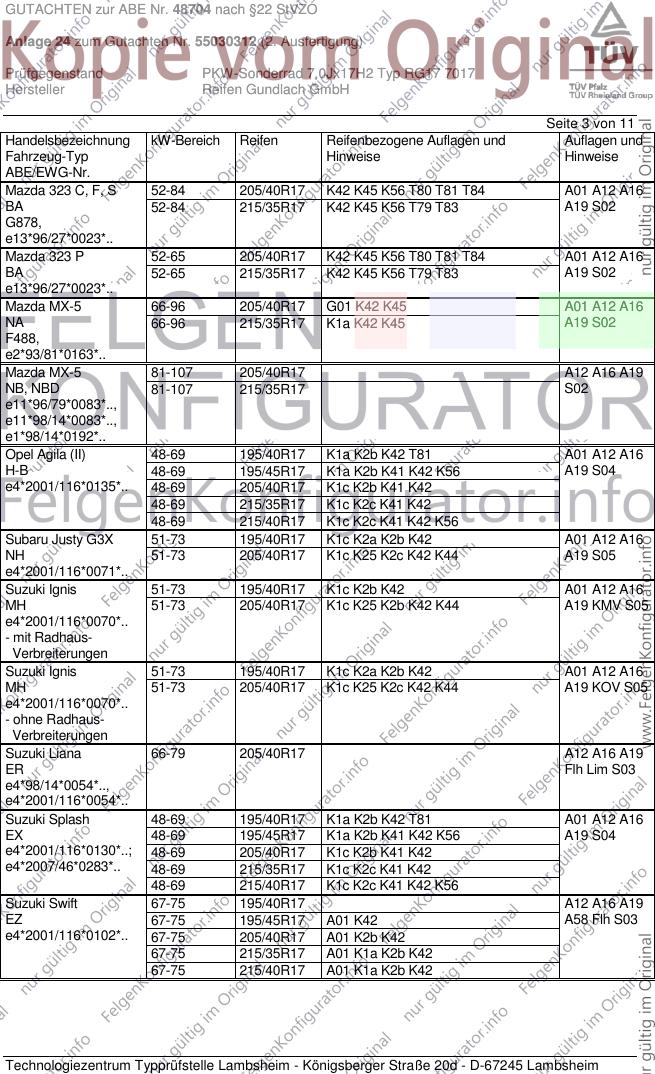

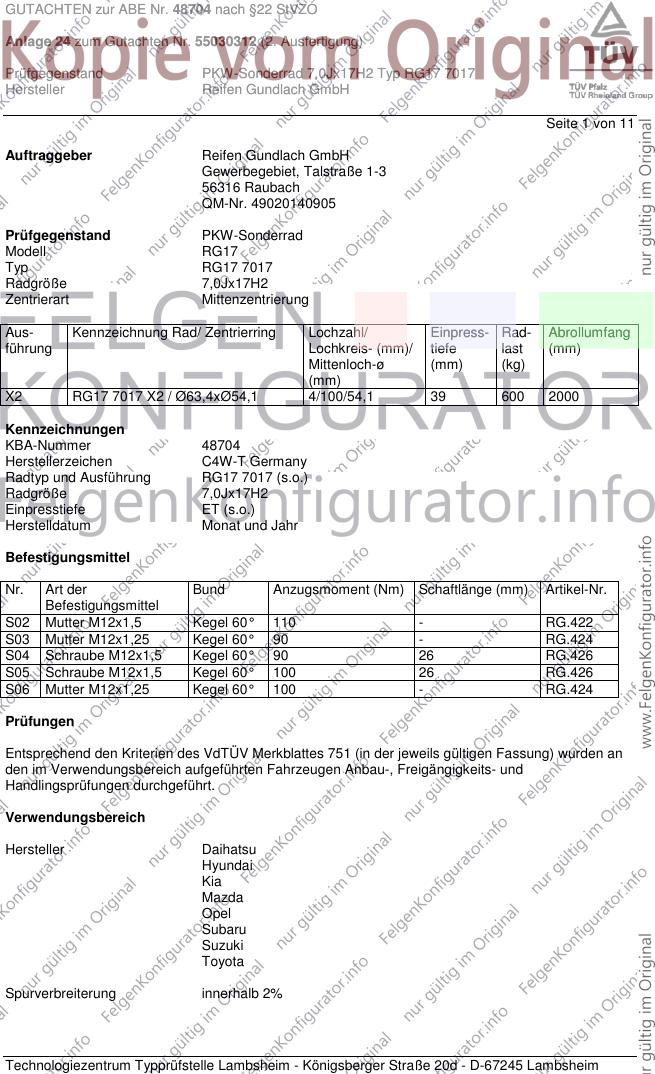

GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG17
Typ RG17 7017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RG17 7017 X2 / Ø63,4xØ54,1 4/100/54,1 39 600 2000
Kennzeichnungen
KBA-Nummer 48704
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG17 7017 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 110 - RG.422
S03 Mutter M12x1,25 Kegel 60° 90 - RG.424
S04 Schraube M12x1,5 Kegel 60° 90 26 RG.426
S05 Schraube M12x1,5 Kegel 60° 100 26 RG.426
S06 Mutter M12x1,25 Kegel 60° 100 - RG.424
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A12 A16 A19
XP9F 73 205/40R17 Flh S02
e11*2001/116*0249*.
Daihatsu Materia 67,76 195/40R17 T81 A12 A16 A19
M4 67,76 205/40R17 A01 G01 K1a K42 A58 S02
e13*2001/116*0198*. 67,76 215/35R17 A01 K1c K42
Hyundai Accent 71-83 195/40R17 K1a T81 A01 A12 A16
MC 71-83 205/40R17 K1a K2b T80 T81 A19 Flh S02
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83
71-83 215/40R17 K1c K2b K56
Hyundai Accent 71-83 195/40R17 K1a T81 A01 A12 A16
MC, MCT 71-83 205/40R17 K1a K56 T80 T81 A19 Sth S02
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K56 T79 T83
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K56
Hyundai Getz 46-81 195/40R17 K1a K2b K42 A01 A12 A16
TB, TBI 46-81 205/40R17 G01 K1c K2b K41 K42 K45 A19 Flh S02
e4*98/14*0066*.., 46-81 215/35R17 K1c K2b K42 K44 K67 T79 T83
e4*2001/116*0123*..
Hyundai i10 48-64 195/40R17 K1c K2b K3s K8e A01 A12 A16
IA 48-64 215/35R17 K2c K4g K6l K8r R03 A19 A58 Flh
e11*2007/46*1008*.. V17 Y13 S02
Hyundai i20 55-74 195/45R17 K1c A01 A12 A16
GB 55-74 205/40R17 K1c K2b T84 A19 Flh V17
e11*2007/46*1600*.. 55-74 205/45R17 K1c K2b S02
55-74 215/40R17 K1c K2b
55-74 215/45R17 K1c K2b
Hyundai i20 55-94 195/40R17 K1c K2b T81 A01 A12 A16
PB, PBT 55-94 195/45R17 K1c K2b K5a A19 Flh V17
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b K5a T80 T81 S02
e11*2007/46*0129*.. 55-94 215/35R17 K2a K2b K6g K8g R03
- incl. Facelift 2012
Kia Rio 65-83 195/40R17 T81 A12 A16 A19
DE 65-83 205/40R17 A01 K1a K2b T80 T81 Flh S02
e4*2001/116*0093*.. 65-83 215/35R17 A01 K1a K1b K2b T79 T83
65-83 215/40R17 A01 K1a K1b K2b K56
Kia Rio 55-80 195/45R17 T85 A12 A16 A19
UB 55-80 205/40R17 T84 A58 Flh S02
e11*2007/46*0195*.. 55-80 205/45R17
55-80 215/40R17 A01 K1a K1b K2b
Mazda 2 50-76 195/40R17 T81 A12 A16 A19
DE, DE1 50-76 205/40R17 A01 G01 Flh V17 S02
e13*2001/116*0254*, 50-76 215/35R17 A01 K1a K1b K2b K42
e13*2001/116*0255*.
Mazda 323 52-96 205/40R17 K1a K2b K41 K42 T80 T81 T84 A01 A12 A16
BJ, BJD 52-96 215/35R17 K1c K2c K41 K42 K44 T79 T83 A19 Car Lim
e1*97/27*0094*.., S02
e1*98/14*0094*..,
e1*98/14*0181*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 C, F, S 52-84 205/40R17 K42 K45 K56 T80 T81 T84 A01 A12 A16
BA 52-84 215/35R17 K42 K45 K56 T79 T83 A19 S02
G878,
e13*96/27*0023*..
Mazda 323 P 52-65 205/40R17 K42 K45 K56 T80 T81 T84 A01 A12 A16
BA 52-65 215/35R17 K42 K45 K56 T79 T83 A19 S02
e13*96/27*0023*..
Mazda MX-5 66-96 205/40R17 G01 K42 K45 A01 A12 A16
NA 66-96 215/35R17 K1a K42 K45 A19 S02
F488,
e2*93/81*0163*..
Mazda MX-5 81-107 205/40R17 A12 A16 A19
NB, NBD 81-107 215/35R17 S02
e11*96/79*0083*..,
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila (II) 48-69 195/40R17 K1a K2b K42 T81 A01 A12 A16
H-B 48-69 195/45R17 K1a K2b K41 K42 K56 A19 S04
e4*2001/116*0135*.. 48-69 205/40R17 K1c K2b K41 K42
48-69 215/35R17 K1c K2c K41 K42
48-69 215/40R17 K1c K2c K41 K42 K56
Subaru Justy G3X 51-73 195/40R17 K1c K2a K2b K42 A01 A12 A16
NH 51-73 205/40R17 K1c K25 K2c K42 K44 A19 S05
e4*2001/116*0071*..
Suzuki Ignis 51-73 195/40R17 K1c K2b K42 A01 A12 A16
MH 51-73 205/40R17 K1c K25 K2b K42 K44 A19 KMV S05
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2a K2b K42 A01 A12 A16
MH 51-73 205/40R17 K1c K25 K2c K42 K44 A19 KOV S05
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Suzuki Liana 66-79 205/40R17 A12 A16 A19
ER Flh Lim S03
e4*98/14*0054*..,
e4*2001/116*0054*..
Suzuki Splash 48-69 195/40R17 K1a K2b K42 T81 A01 A12 A16
EX 48-69 195/45R17 K1a K2b K41 K42 K56 A19 S04
e4*2001/116*0130*..; 48-69 205/40R17 K1c K2b K41 K42
e4*2007/46*0283*.. 48-69 215/35R17 K1c K2c K41 K42
48-69 215/40R17 K1c K2c K41 K42 K56
Suzuki Swift 67-75 195/40R17 A12 A16 A19
EZ 67-75 195/45R17 A01 K42 A58 Flh S03
e4*2001/116*0102*.. 67-75 205/40R17 A01 K2b K42
67-75 215/35R17 A01 K1a K2b K42
67-75 215/40R17 A01 K1a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift 51-75 195/40R17 A12 A16 A19
MZ 51-75 195/45R17 A01 K42 A58 Flh S05
e4*2001/116*0090*.. 51-75 205/40R17 A01 K2b K42
51-75 215/35R17 A01 K1a K2b K42
51-75 215/40R17 A01 K1a K2b K42
Suzuki Swift 55,66,69 195/40R17 T81 A12 A16 A19
NZ 55,66,69 195/45R17 A01 K6d K6g A58 Flh V17
e4*2007/46*0155*..; 55,66,69 205/40R17 A01 K1a K1b K6d K6g S05
e4*2007/46*0293*.. 55,66,69 205/45R17 A01 K1a K1b K6d K6g
55,66,69 215/35R17 A01 K2b K6d K6g R03
Suzuki Swift 4x4 67-68 195/40R17 A12 A16 A19
EZ 67-68 195/45R17 A56 Flh S03
e4*2001/116*0102*.. 67-68 205/40R17 A01 K2b
67-68 215/35R17 A01 K1a K2b
67-68 215/40R17 A01 K1a K2b
Suzuki Swift 4x4 66,69 195/40R17 T81 A12 A16 A19
FZ 66,69 195/45R17 A56 Flh S06
e4*2007/46*0198*..; 66,69 205/40R17 A01 K1a K1b
e4*2007/46*0294*.. 66,69 205/45R17 A01 K1a K1b
Suzuki Swift 4x4 66,69 195/40R17 T81 A12 A16 A19
NZ 66,69 195/45R17 A56 Flh S05
e4*2007/46*0293*.. 66,69 205/40R17 A01 K1a K1b
66,69 205/45R17 A01 K1a K1b
Toyota Corolla 51-81 205/40R17 K1b K42 K56 T80 T81 T84 A01 A12 A16
E11, E11U 51-81 215/35R17 K1b K2b K42 K56 T83 A19 A58 S02
e6*95/54*0043*..,
e11*98/14*0102*..
Toyota Corolla 66-141 195/45R17 T81 T85 A12 A16 A19
E12-U -J -J1 -T -TS 66-141 205/45R17 A01 K1c K2b K41 K42 Car Flh Sth
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c K2b K41 K42 T83 Ver S02
0178-0181,0251*.. 66-141 215/45R17 A01 K1c K2b K41 K42
Toyota IQ 50,66,72 195/45R17 K1a K1b K2b K6c K6i A01 A12 A16
AJ1, /-MS1 50,66,72 205/40R17 K1c K2b K6c K6i A19 Flh S02
e6*2001/116*0119*..; 50,66,72 205/45R17 K1c K2b K6c K6i
e11*2007/46*0238*
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 A01 A12 A16
L5 66 215/35R17 K1a K2b K42 A19 Cbo Cpe
e6*93/81*0019*.. LK6 S02
Toyota Yaris 51,66,73 195/40R17 K6f T81 A01 A12 A16
XP13M(a) 51,66,73 195/45R17 K6f A19 Flh LY2
e11*2007/46*0152*.. 51,66,73 205/40R17 K1a K1b K2b K6f K6g K6i V17 S02
- Club / Trend 51,66,73 215/35R17 K1c K2b K3a K3c K6f K6g K6i T79
T83
51,66,73 215/40R17 K1c K2b K3a K3c K6f K6g K6i
Toyota Yaris 51, 66, 73 195/40R17 K6f T81 A01 A12 A16
XP13M(a), XP13N(a) 51, 66, 73 195/45R17 K6f A19 Flh LY1
e11*2007/46*0152*..; 51, 66, 73 205/40R17 K1a K1b K2b K6f K6g K6i V17 S02
e11*2007/46*0153*.. 51, 66, 73 215/35R17 K2b K6f K6g K6i R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 51-74 195/40R17 T81 A12 A16 A19
XP9, XP9F 51-74 205/40R17 T80 Flh S02
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris Hybrid 55 195/40R17 K6f T81 A01 A12 A16
XP13M(a) 55 195/45R17 K6f A19 Flh LY1
e11*2007/46*0152*.. 55 205/40R17 K1a K1b K2b K6f K6g K6i S02
Toyota Yaris Hybrid 55 195/40R17 K6f T81 A01 A12 A16
Club 55 195/45R17 K6f A19 Flh LY3
XP13M(a) 55 205/40R17 K1a K1b K2b K6f K6g K6i S02
e11*2007/46*0152*..
Toyota Yaris TS 98 195/45R17 A12 A16 A19
XP9 98 205/40R17 Flh S02
e11*2001/116*0248* 98 205/45R17
98 215/40R17 A01 K1c K2b K42 K56
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

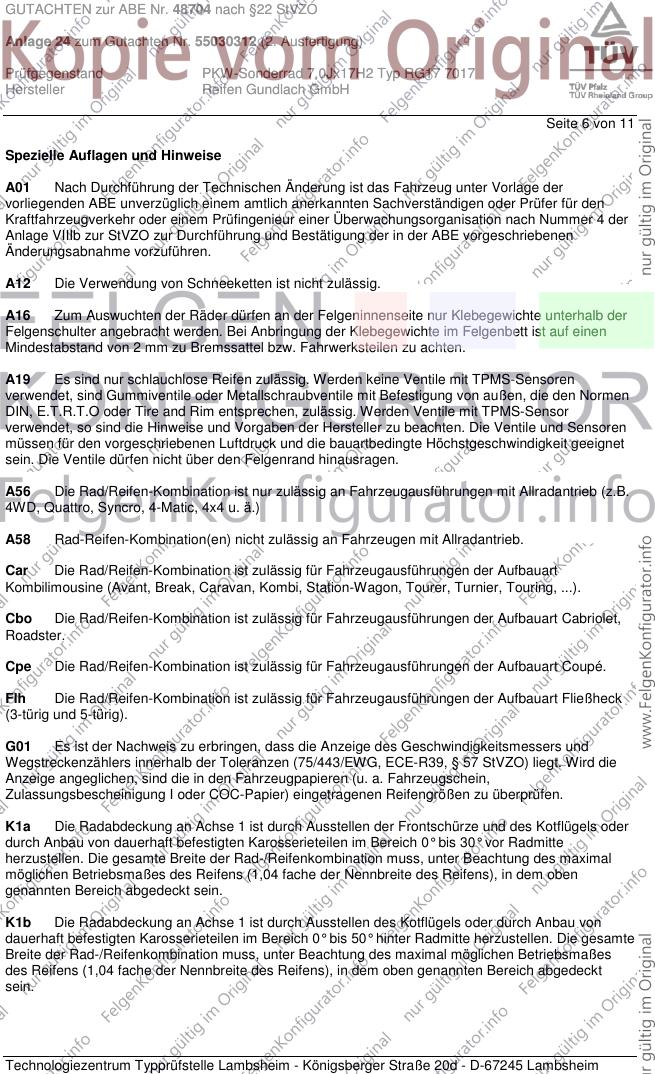

Seite 6 von 11
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

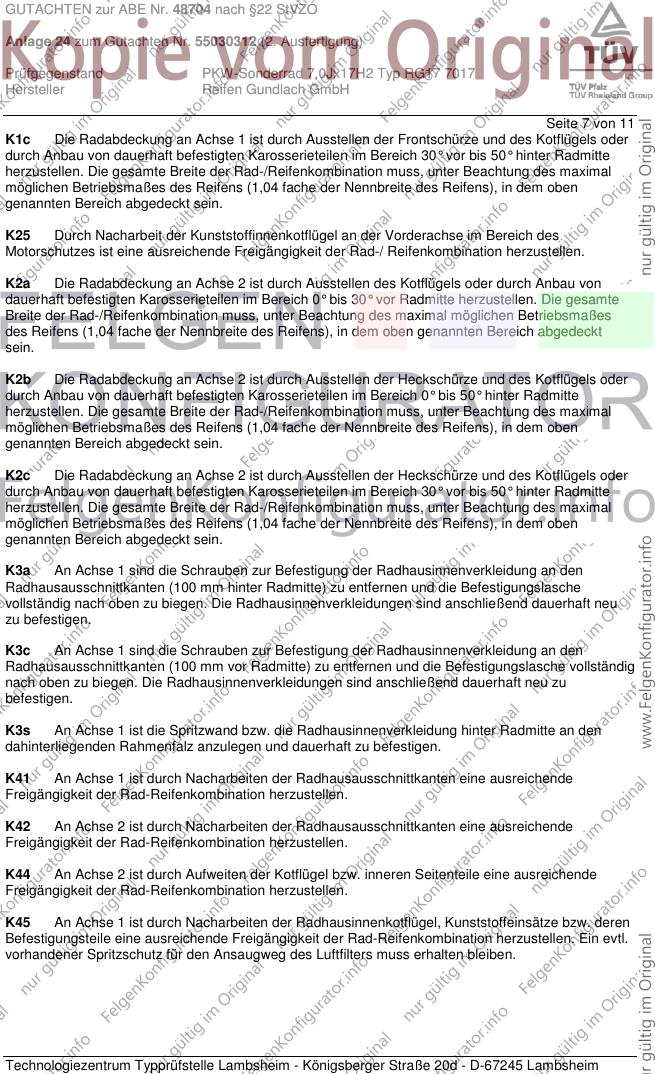

Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

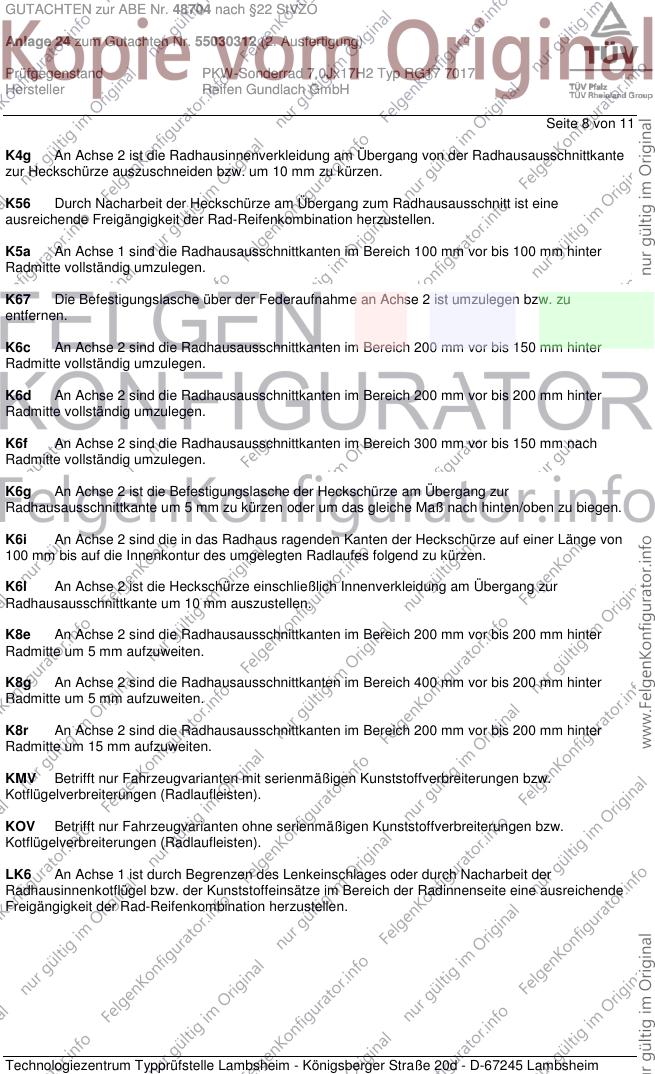

Seite 8 von 11
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu
entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6l An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 10 mm auszustellen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

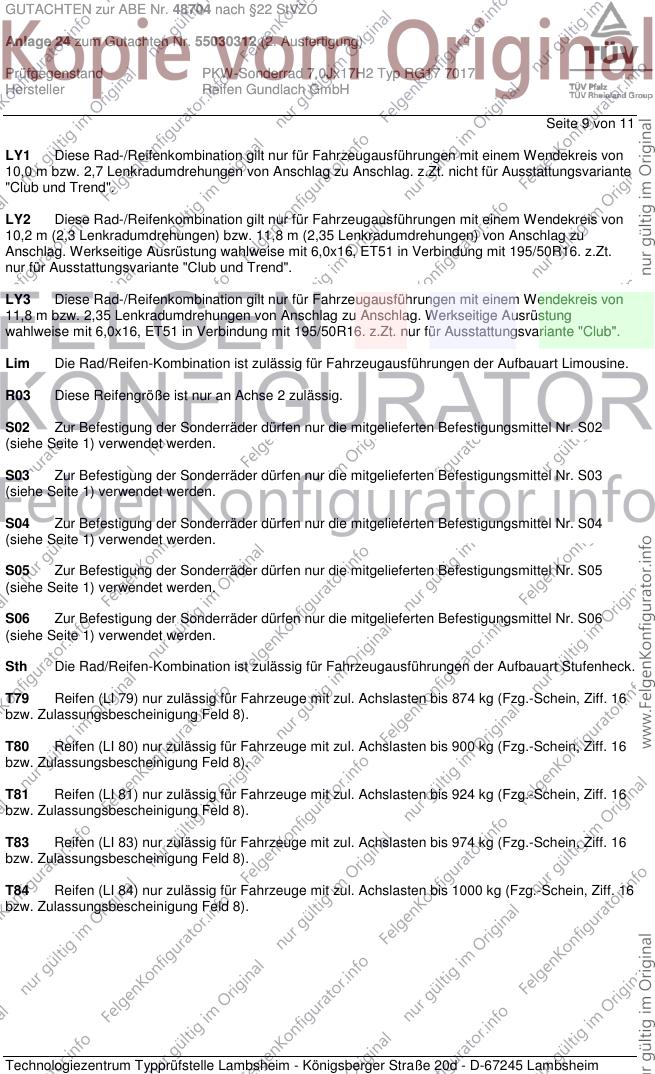

Seite 9 von 11
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu
Anschlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt.
nur für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH

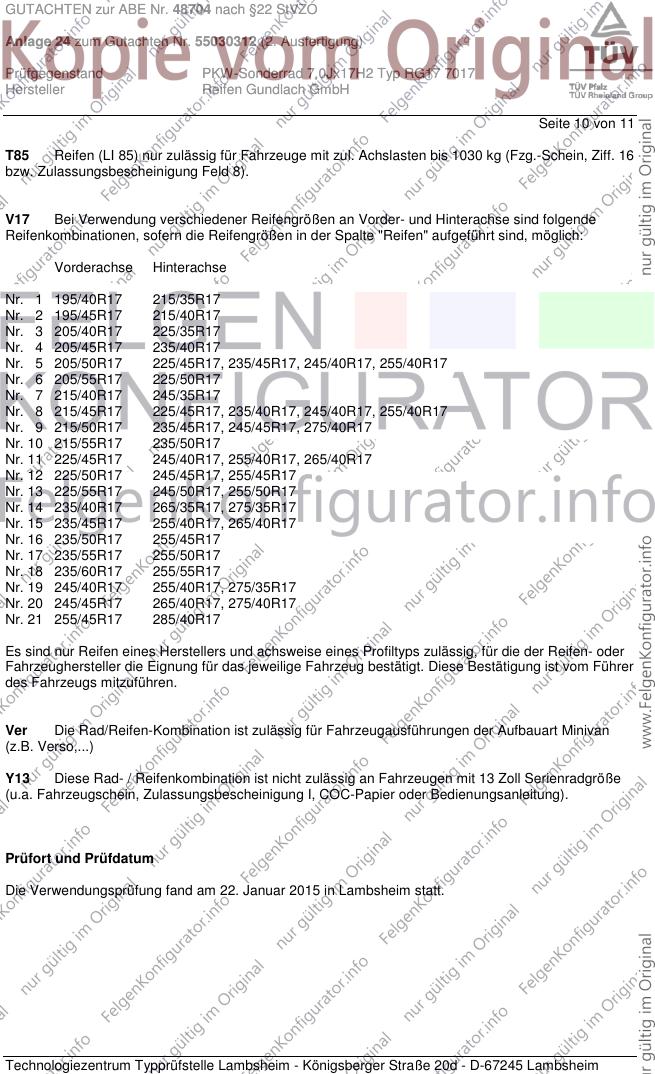

Seite 10 von 11
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/40R17 265/35R17, 275/35R17
Nr. 15 235/45R17 255/40R17, 265/40R17
Nr. 16 235/50R17 255/45R17
Nr. 17 235/55R17 255/50R17
Nr. 18 235/60R17 255/55R17
Nr. 19 245/40R17 255/40R17, 275/35R17
Nr. 20 245/45R17 265/40R17, 275/40R17
Nr. 21 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Januar 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48704 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55030312 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ RG17 7017
Hersteller Reifen Gundlach GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2015
Laux 00222377.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
