GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

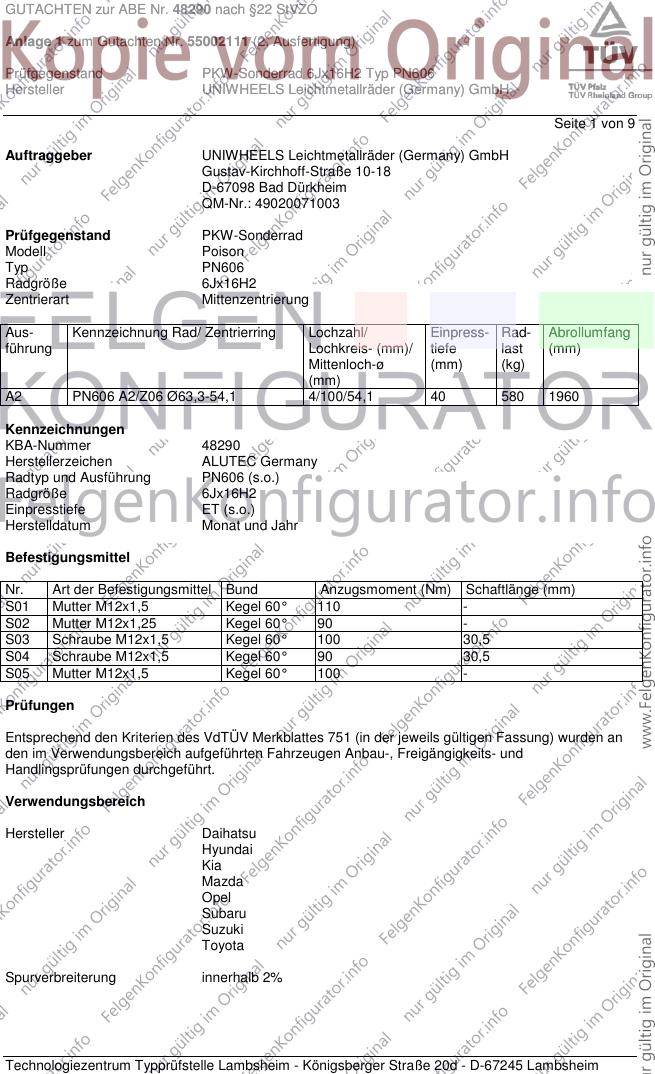

Seite 1 von 9
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10-18
D-67098 Bad Dürkheim
QM-Nr.: 49020071003
Prüfgegenstand PKW-Sonderrad
Modell Poison
Typ PN606
Radgröße 6Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 PN606 A2/Z06 Ø63,3-54,1 4/100/54,1 40 580 1960
Kennzeichnungen
KBA-Nummer 48290
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung PN606 (s.o.)
Radgröße 6Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 30,5
S04 Schraube M12x1,5 Kegel 60° 90 30,5
S05 Mutter M12x1,5 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

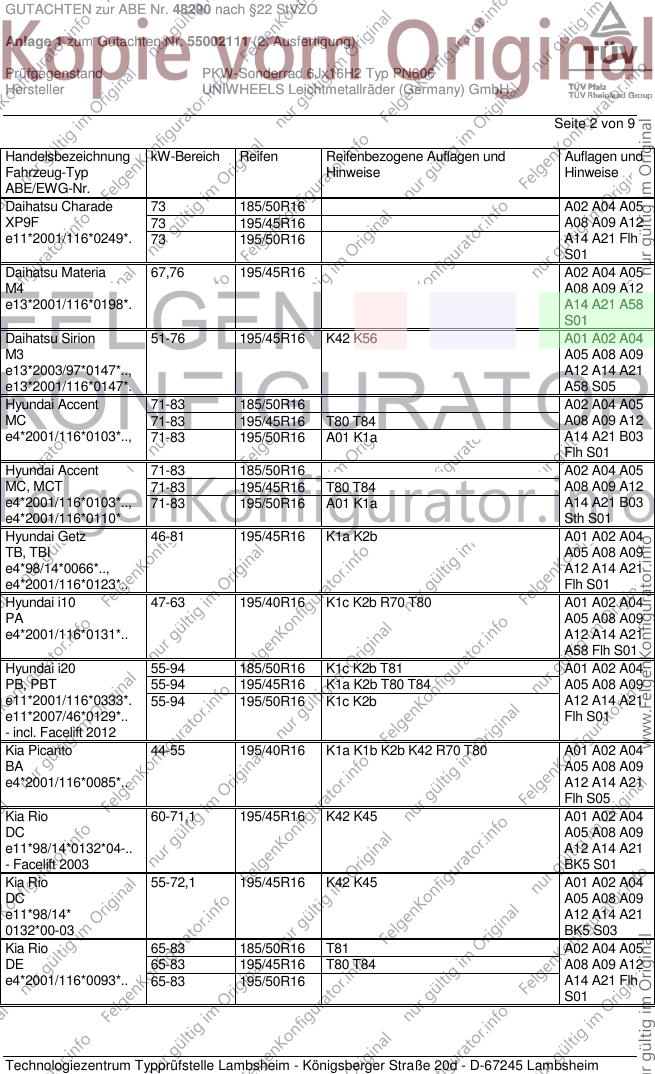

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/50R16 A02 A04 A05
XP9F 73 195/45R16 A08 A09 A12
e11*2001/116*0249*. 73 195/50R16 A14 A21 Flh
S01
Daihatsu Materia 67,76 195/45R16 A02 A04 A05
M4 A08 A09 A12
e13*2001/116*0198*. A14 A21 A58
S01
Daihatsu Sirion 51-76 195/45R16 K42 K56 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A21
e13*2001/116*0147*. A58 S05
Hyundai Accent 71-83 185/50R16 A02 A04 A05
MC 71-83 195/45R16 T80 T84 A08 A09 A12
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a A14 A21 B03
Flh S01
Hyundai Accent 71-83 185/50R16 A02 A04 A05
MC, MCT 71-83 195/45R16 T80 T84 A08 A09 A12
e4*2001/116*0103*.., 71-83 195/50R16 A01 K1a A14 A21 B03
e4*2001/116*0110* Sth S01
Hyundai Getz 46-81 195/45R16 K1a K2b A01 A02 A04
TB, TBI A05 A08 A09
e4*98/14*0066*.., A12 A14 A21
e4*2001/116*0123*.. Flh S01
Hyundai i10 47-63 195/40R16 K1c K2b R70 T80 A01 A02 A04
PA A05 A08 A09
e4*2001/116*0131*.. A12 A14 A21
A58 Flh S01
Hyundai i20 55-94 185/50R16 K1c K2b T81 A01 A02 A04
PB, PBT 55-94 195/45R16 K1a K2b T80 T84 A05 A08 A09
e11*2001/116*0333*. 55-94 195/50R16 K1c K2b A12 A14 A21
e11*2007/46*0129*.. Flh S01
- incl. Facelift 2012
Kia Picanto 44-55 195/40R16 K1a K1b K2b K42 R70 T80 A01 A02 A04
BA A05 A08 A09
e4*2001/116*0085*.. A12 A14 A21
Flh S05
Kia Rio 60-71,1 195/45R16 K42 K45 A01 A02 A04
DC A05 A08 A09
e11*98/14*0132*04-.. A12 A14 A21
- Facelift 2003 BK5 S01
Kia Rio 55-72,1 195/45R16 K42 K45 A01 A02 A04
DC A05 A08 A09
e11*98/14* A12 A14 A21
0132*00-03 BK5 S03
Kia Rio 65-83 185/50R16 T81 A02 A04 A05
DE 65-83 195/45R16 T80 T84 A08 A09 A12
e4*2001/116*0093*.. 65-83 195/50R16 A14 A21 Flh
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Rio 55-80 185/55R16 A02 A04 A05
UB 55-80 195/50R16 A08 A09 A12
e11*2007/46*0195*.. 55-80 195/55R16 A14 A21 A58
55-80 205/50R16 A01 K2b Flh S01
Mazda 2 50-76 195/45R16 A02 A04 A05
DE, DE1 A08 A09 A12
e13*2001/116*0254*, A14 A21 Flh
e13*2001/116*0255*. S01
Mazda 323 52-84 195/45R16 R37 T80 A02 A04 A05
BJ, BJD 52-96 195/50R16 A01 K42 A08 A09 A12
e1*97/27*0094*.., A14 A21 Car
e1*98/14*0094*.., Lim S01
e1*98/14*0181*..
Mazda 323 C, F, S 52,60,84 195/50R16 A02 A04 A05
BA 54,65 195/45R16 T80 T84 A08 A09 A12
G878, A14 A21 S01
e13*96/27*0023*..
Mazda 323 P 52-65 195/45R16 T80 A02 A04 A05
BA A08 A09 A12
e13*96/27*0023*.. A14 A21 S01
Mazda MX-3 65-79 195/50R16 A02 A04 A05
EC 95-98 205/50R16 A08 A09 A12
F946, A14 A21 S01
e13*96/27*0027*..
Mazda MX-5 66-96 195/45R16 A02 A04 A05
NA A08 A09 A12
F488, A14 A21 S01
e2*93/81*0163*..
Mazda MX-5 81-107 195/45R16 R37 A02 A04 A05
NB, NBD A08 A09 A12
e11*96/79*0083*.., A14 A21 B03
e11*98/14*0083*.., S01
e1*98/14*0192*..
Opel Agila (II) 48-69 185/50R16 A02 A04 A05
H-B 48-69 195/45R16 A08 A09 A12
e4*2001/116*0135*.. 48-69 195/50R16 A01 K1a K2b K42 A14 A21 S04
Subaru Justy 51 195/45R16 K42 K56 A01 A02 A04
M3, M3G A05 A08 A09
e13*2001/116*, A12 A14 A21
2003/97*0147*03-.., A58 S05
e11*2001/116*0354*.
Subaru Justy G3X 51-73 185/50R16 K1c K2b K42 A01 A02 A04
NH 51-73 195/45R16 K1c K2b K42 A05 A08 A09
e4*2001/116*0071*.. A12 A14 A21
S03
Suzuki Baleno 52-89 195/45R16 A02 A04 A05
EG A08 A09 A12
H032, A14 A21 A58
e6*93/81, 95/54, S02
98/14*0024*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 61 185/50R16 B51 K42 K45 A01 A02 A04
FH 61 195/45R16 K42 A05 A08 A09
e4*98/14*0047*.. A12 A14 A21
S02
Suzuki Ignis 51-73 185/50R16 K42 A01 A02 A04
MH 51-73 195/45R16 K42 A05 A08 A09
e4*2001/116*0070*.. A12 A14 A21
- mit Radhaus- KMV S03
Verbreiterungen
Suzuki Ignis 51-73 185/50R16 K2b K42 A01 A02 A04
MH 51-73 195/45R16 K1c K2b K42 A05 A08 A09
e4*2001/116*0070*.. A12 A14 A21
- ohne Radhaus- KOV S03
Verbreiterungen
Suzuki Ignis Sport 80 185/50R16 K41 K42 A01 A02 A04
FH 80 195/45R16 K42 A05 A08 A09
e4*98/14*0047*.. A12 A14 A21
- breite Karosserie KMV Skb S02
Suzuki Liana 66-79 195/45R16 T80 A02 A04 A05
ER 66-79 195/50R16 A08 A09 A12
e4*98/14*0054*.., A14 A21 Flh
e4*2001/116*0054*.. Lim S02
Suzuki Splash 48-69 185/50R16 A02 A04 A05
EX 48-69 195/45R16 A08 A09 A12
e4*2001/116*0130*..; 48-69 195/50R16 A01 K1a K2b K42 A14 A21 S04
e4*2007/46*0283*..
Suzuki Swift 51-75 185/50R16 A02 A04 A05
MZ 51-75 195/45R16 A08 A09 A12
e4*2001/116*0090*.. 51-75 195/50R16 A14 A21 A58
Flh S03
Suzuki Swift 55,66,69 175/60R16 A90 A02 A04 A05
NZ 55,66,69 185/50R16 A12 A08 A09 A14
e4*2007/46*0155*..; 55,66,69 185/55R16 A12 A21 A58 Flh
e4*2007/46*0293*.. 55,66,69 185/55R16 A90 LS1 R09 S03
55,66,69 195/45R16 A12
55,66,69 195/50R16 A12
Toyota Corolla 66-141 195/55R16 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/50R16 A01 K1c K41 K42 A08 A09 A12
e11*98/14,2001/116* A14 A21 Car
0178-0181,0251*.. Flh Sth Ver
S01
Toyota IQ 50,66,72 175/60R16 A02 A04 A05
AJ1, /-MS1 50,66,72 185/50R16 A08 A09 A12
e6*2001/116*0119*..; 50,66,72 185/55R16 A14 A21 Flh
e11*2007/46*0238* 50,66,72 195/50R16 A01 K2b K6c K6i S01
50,66,72 195/55R16 A01 K2b K6c K6i
Toyota Paseo 66 195/45R16 A02 A04 A05
L5 A08 A09 A12
e6*93/81*0019*.. A14 A21 Cbo
Cpe S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

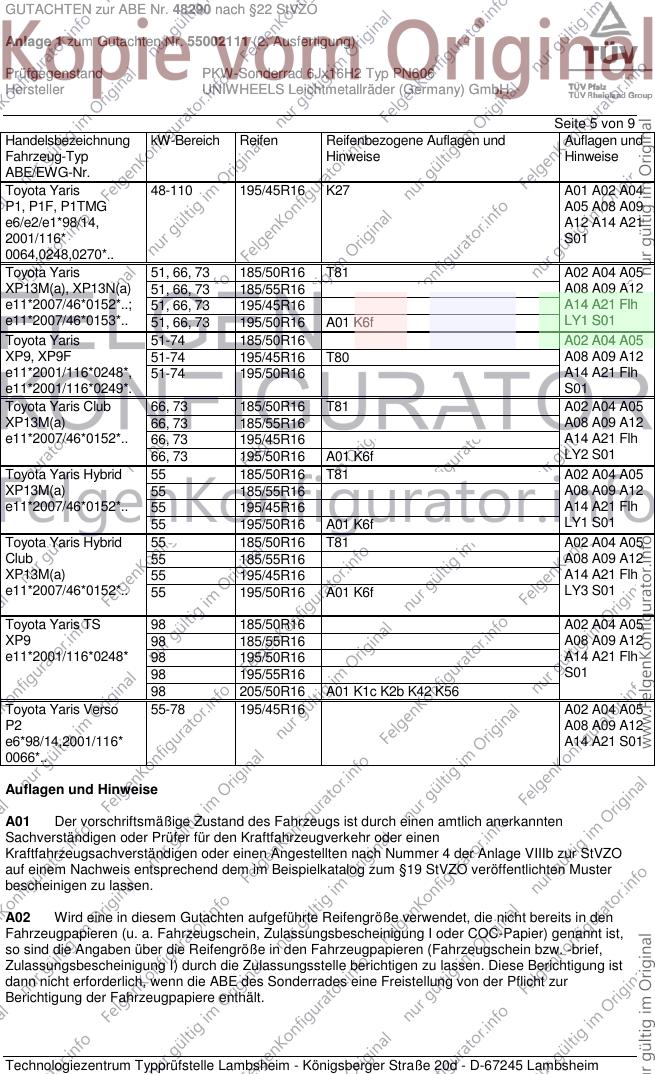

Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris 48-110 195/45R16 K27 A01 A02 A04
P1, P1F, P1TMG A05 A08 A09
e6/e2/e1*98/14, A12 A14 A21
2001/116* S01
0064,0248,0270*..
Toyota Yaris 51, 66, 73 185/50R16 T81 A02 A04 A05
XP13M(a), XP13N(a) 51, 66, 73 185/55R16 A08 A09 A12
e11*2007/46*0152*..; 51, 66, 73 195/45R16 A14 A21 Flh
e11*2007/46*0153*.. 51, 66, 73 195/50R16 A01 K6f LY1 S01
Toyota Yaris 51-74 185/50R16 A02 A04 A05
XP9, XP9F 51-74 195/45R16 T80 A08 A09 A12
e11*2001/116*0248*, 51-74 195/50R16 A14 A21 Flh
e11*2001/116*0249*. S01
Toyota Yaris Club 66, 73 185/50R16 T81 A02 A04 A05
XP13M(a) 66, 73 185/55R16 A08 A09 A12
e11*2007/46*0152*.. 66, 73 195/45R16 A14 A21 Flh
66, 73 195/50R16 A01 K6f LY2 S01
Toyota Yaris Hybrid 55 185/50R16 T81 A02 A04 A05
XP13M(a) 55 185/55R16 A08 A09 A12
e11*2007/46*0152*.. 55 195/45R16 A14 A21 Flh
55 195/50R16 A01 K6f LY1 S01
Toyota Yaris Hybrid 55 185/50R16 T81 A02 A04 A05
Club 55 185/55R16 A08 A09 A12
XP13M(a) 55 195/45R16 A14 A21 Flh
e11*2007/46*0152*.. 55 195/50R16 A01 K6f LY3 S01
Toyota Yaris TS 98 185/50R16 A02 A04 A05
XP9 98 185/55R16 A08 A09 A12
e11*2001/116*0248* 98 195/50R16 A14 A21 Flh
98 195/55R16 S01
98 205/50R16 A01 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 A02 A04 A05
P2 A08 A09 A12
e6*98/14,2001/116* A14 A21 S01
0066*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

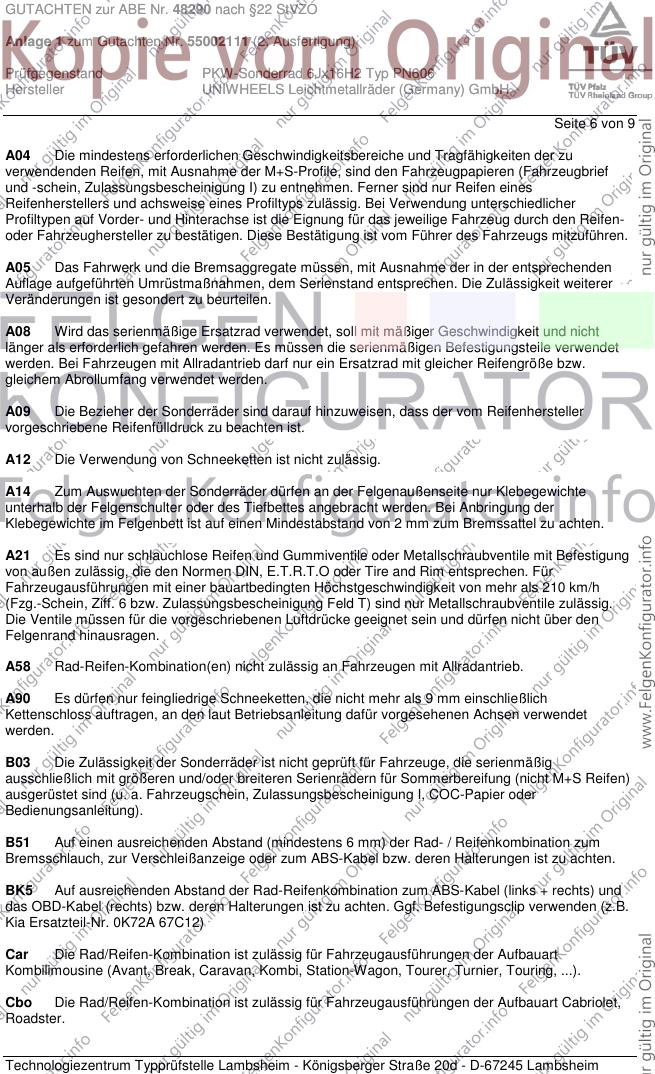

Seite 6 von 9
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
BK5 Auf ausreichenden Abstand der Rad-Reifenkombination zum ABS-Kabel (links + rechts) und
das OBD-Kabel (rechts) bzw. deren Halterungen ist zu achten. Ggf. Befestigungsclip verwenden (z.B.
Kia Ersatzteil-Nr. 0K72A 67C12)
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 9
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 8 von 9
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an
Fahrzeugausführungen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der
Gehäuseoberseite verfügen (2,75 Lenkradumdrehungen von Anschlag zu Anschlag). Bei
Fahrzeugausführungen die werksseitig mit 16 Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und
Zulassungsbescheinigung I) ausgerüstet werden können, wird das so gekennzeichnete Lenkgetriebe
verwendet.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48290 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55002111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6Jx16H2 Typ PN606
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

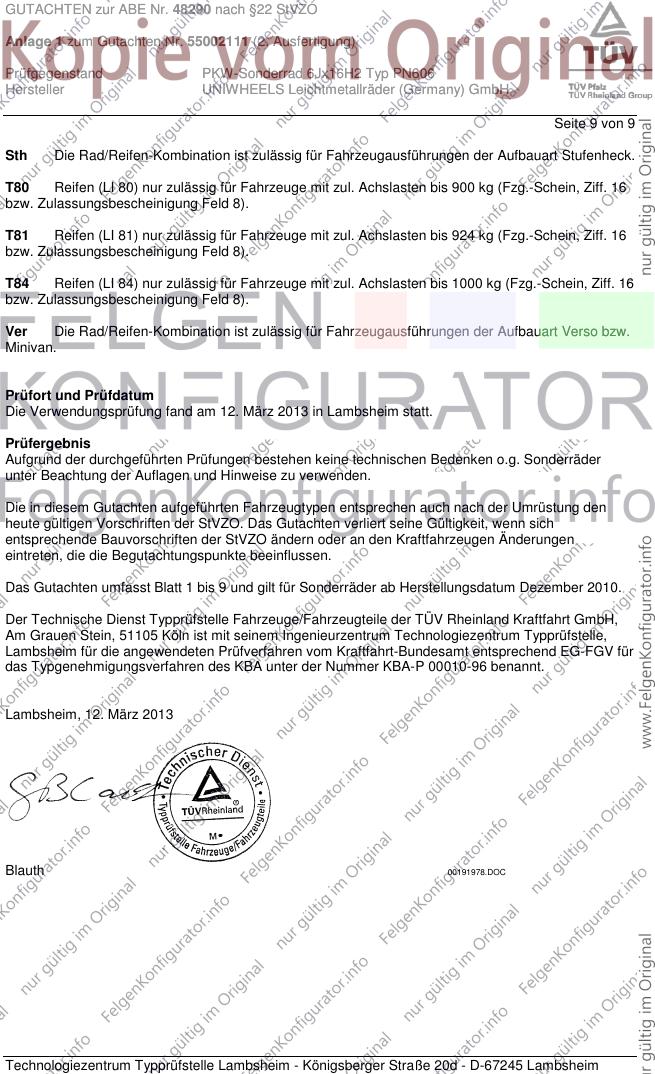

Seite 9 von 9
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. März 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Dezember 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. März 2013
Blauth 00191978.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
