GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 11
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC12
Typ RC12 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X2 RC12 706 X2/ 4/100/54,1 38 512 1930
BA06 N2 Ø63,4xØ54,1
Kennzeichnungen
KBA-Nummer 46528
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC12 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Mutter M12x1,5 Kegel 60° 100 -
S04 Schraube M12x1,5 Kegel 60° 100 28
S05 Schraube M12x1,5 Kegel 60° 90 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55076506 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai, Kia, Mazda, Opel, Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Materia 67,76 195/45R16 K1a K42 A01 A02 A04
M4 67,76 205/45R16 K1c K42 A05 A08 A09
e13*2001/116*0198*. 67,76 215/40R16 K1c K2b K42 K44 A12 A14 A21
A58 V16 S01
Daihatsu Sirion 51-76 195/45R16 K1a K2b K42 K44 K56 A01 A02 A04
M3 A05 A08 A09
e13*2003/97*0147*.., A12 A14 A21
e13*2001/116*0147*. A58 S03
Hyundai Accent 71-83 195/45R16 K1a T80 T84 A01 A02 A04
MC 71-83 195/50R16 K1c K2b K56 A05 A08 A09
e4*2001/116*0103*.., 71-83 205/45R16 K1a K2b A12 A14 A21
71-83 215/40R16 K1c K2b K56 Flh S01
71-83 215/45R16 K1c K2b K56
Hyundai Accent 71-83 195/45R16 K1a T80 T84 A01 A02 A04
MC, MCT 71-83 195/50R16 K1c K2b K56 A05 A08 A09
e4*2001/116*0103*.., 71-83 205/45R16 K1a K56 A12 A14 A21
e4*2001/116*0110* 71-83 215/40R16 K1c K2b K56 Sth S01
71-83 215/45R16 K1c K2b K56
Hyundai Getz 46-81 195/45R16 K1a K2b K42 A01 A02 A04
TB, TBI 46-81 205/40R16 K1c K2b K42 A05 A08 A09
e4*98/14*0066*.., 46-81 205/45R16 K1c K2b K41 K42 A12 A14 A21
e4*2001/116*0123*.. 46-81 215/40R16 K1c K2b K42 K44 K67 Flh V16 S01
Hyundai i20 55-94 195/45R16 K1c K2b T80 T84 A01 A02 A04
PB 55-94 195/50R16 K1c K2a K2b K6g K8g A05 A08 A09
e11*2001/116*0333*. 55-94 205/45R16 K1c K2b A12 A14 A21
Flh S01
Kia Rio 71-83 195/45R16 T80 T84 A02 A04 A05
DE 71-83 195/50R16 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0093*.. 71-83 205/45R16 A01 K1a K2b A14 A21 Flh
71-83 215/40R16 A01 K1a K1b K2b V16 S01
71-83 215/45R16 A01 K1a K1b K2b K56
Mazda 2 50-76 195/45R16 A02 A04 A05
DE, DE1 50-76 205/40R16 A08 A09 A12
e13*2001/116*0254*, 50-76 205/45R16 A14 A21 Flh
e13*2001/116*0255*. 50-76 215/40R16 A01 K1a K1b K2b K42 V16 S01
Mazda 323 41-94 195/45R16 K1a K2b K42 A01 A02 A04
BG 41-94 205/45R16 K1a K2b K42 A05 A08 A09
F276 A12 A14 A21
S01
Mazda 323 76-136 195/45R16 K1a K2b K42 T80 T84 A01 A02 A04
BG8 76-136 205/45R16 K1a K2b K42 A05 A08 A09
F545 A12 A14 A21
S01
Mazda 323 52-84 195/45R16 K42 T80 A01 A02 A04
BJ, BJD 52-96 195/50R16 K41 K42 A05 A08 A09
e1*97/27*0094*.., 52-96 205/45R16 K1a K2b K41 K42 A12 A14 A21
e1*98/14*0094*.., 52-96 215/40R16 K1a K2b K41 K42 Car Lim V16
e1*98/14*0181*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 C, F, S 52,60,84 195/50R16 K42 K45 K56 A01 A02 A04
BA 52,60,84 215/45R16 K1a K2b K41 K42 K45 K56 A05 A08 A09
G878, 52-84 205/45R16 K42 K45 K56 T83 T87 A12 A14 A21
e13*96/27*0023*.. 52-84 225/40R16 K1a K2b K41 K42 K45 K56 R70 V16 S01
54,65 215/40R16 K42 K45 K56 T83 T86
Mazda 323 P 52-65 195/45R16 K2b K42 K56 T80 T84 A01 A02 A04
BA 52-65 205/45R16 K2b K42 K56 T83 T87 A05 A08 A09
e13*96/27*0023*.. 52-65 215/40R16 K2b K42 K56 T82 T86 A12 A14 A21
V16 S01
Mazda MX-3 65-79 195/50R16 A02 A04 A05
EC 65-79 215/40R16 T82 A08 A09 A12
F946, 65-79 225/40R16 A01 R70 A14 A21 V16
e13*96/27*0027*.. 65-98 205/45R16 S01
95-98 205/50R16 A01 K2b K42
95-98 225/45R16 A01 K2b K42
Mazda MX-5 66-96 195/45R16 A01 A02 A04
NA 66-96 205/45R16 A05 A08 A09
F488, 66-96 215/40R16 K1a T82 A12 A14 A21
e2*93/81*0163*.. K42 V16 S01
Mazda MX-5 81-107 205/45R16 A02 A04 A05
NB, NBD 81-107 215/40R16 A08 A09 A12
e11*96/79*0083*.., A14 A21 S01
e11*98/14*0083*..,
e1*98/14*0192*..
Opel Agila (II) 48,55,63 195/45R16 K1c K2b K41 K42 A01 A02 A04
H-B 48,55,63 205/45R16 K1c K2c K41 K42 A05 A08 A09
e4*2001/116*0135*.. A12 A14 A21
S05
Subaru Justy 51 195/45R16 K1a K2b K42 K44 K56 A01 A02 A04
M3, M3G A05 A08 A09
e13*2001/116*, A12 A14 A21
2003/97*0147*03-.., A58 S03
e11*2001/116*0354*..
Subaru Justy G3X 51-73 195/45R16 K1c K2c K42 A01 A02 A04
NH 51-73 205/45R16 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0071*.. A12 A14 A21
S04
Suzuki Baleno 52-89 195/45R16 K1a K2b K42 K56 A01 A02 A04
EG 52-89 205/45R16 G54 K1a K2b K42 K56 A05 A08 A09
H032, 52-89 215/40R16 K1c K2c K42 K56 A12 A14 A21
e6*93/81, 95/54, A58 V16 S02
98/14*0024*..
Suzuki Ignis 61 195/45R16 B51 K1c K42 K45 A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A14 A21
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis 51-73 195/45R16 K1c K2b K42 A01 A02 A04
MH 51-73 205/45R16 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A14 A21
- mit Radhaus- KMV S04
Verbreiterungen
Suzuki Ignis 51-73 195/45R16 K1c K2c K42 A01 A02 A04
MH 51-73 205/45R16 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A14 A21
- ohne Radhaus- KOV S04
Verbreiterungen
Suzuki Ignis Sport 80 195/45R16 K42 KMV Skb A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A14 A21
- breite Karosserie KMV Skb
S02
Suzuki Liana 66-79 195/45R16 A02 A04 A05
ER 66-79 195/50R16 A01 K42 K45 A08 A09 A12
e4*98/14*0054*.., 66-79 205/45R16 A01 K42 A14 A21 Flh
e4*2001/116*0054*.. 66-79 215/40R16 A01 K1c K2b K42 K46 Lim V16 S02
66-79 215/45R16 A01 K1c K2b K41 K42 K45 K46
Suzuki Splash 48,55,63 195/45R16 K1c K2b K41 K42 A01 A02 A04
EX 48,55,63 205/45R16 K1c K2c K41 K42 A05 A08 A09
e4*2001/116*0130*.. A12 A14 A21
S05
Suzuki Swift 67-75 195/45R16 A02 A04 A05
EZ 67-75 195/50R16 A01 K2b K42 A08 A09 A12
e4*2001/116*0102*.. 67-75 205/45R16 A01 K2b K42 A14 A21 A58
67-75 215/40R16 A01 K1a K2b K42 Flh V16 S02
67-75 215/45R16 A01 K1a K2b K42
Suzuki Swift 51-75 195/45R16 A02 A04 A05
MZ 51-75 195/50R16 A01 K2b K42 A08 A09 A12
e4*2001/116*0090*.. 51-75 205/45R16 A01 K2b K42 A14 A21 A58
51-75 215/40R16 A01 K1a K2b K42 Flh V16 S04
51-75 215/45R16 A01 K1a K2b K42
Suzuki Swift AWD 67-68 195/45R16 A02 A04 A05
EZ 67-68 195/50R16 A01 K2b A08 A09 A12
e4*2001/116*0102*.. 67-68 205/45R16 A01 K2b A14 A21 A56
67-68 215/40R16 A01 K1a K2b Flh S02
67-68 215/45R16 A01 K1a K2b
Toyota Celica 63-92 205/45R16 A01 A02 A04
T16 63-92 215/40R16 A05 A08 A09
E195 A12 A14 A21
K1a K42 S01
Toyota Celica 77 205/45R16 A02 A04 A05
T18 77 215/40R16 T82 A08 A09 A12
F411 A14 A21 S01
Toyota Corolla 53-84 205/45R16 T83 A01 A02 A04
E10 53-84 215/40R16 T82 A05 A08 A09
G072, A12 A14 A21
e6*93/81*0005*.. K42 K45 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 51-81 205/45R16 K1b K42 K56 A01 A02 A04
E11, E11U 51-81 215/40R16 K1b K42 K56 A05 A08 A09
e6*95/54*0043*.., 51-81 225/40R16 K1b K42 K56 R70 A12 A14 A21
e11*98/14*0102*.. A58 V16 S01
Toyota Corolla 66-141 195/55R16 K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/50R16 K1c K2c K41 K42 A05 A08 A09
e11*98/14,2001/116* 66-141 225/45R16 K1c K2c K41 K42 A12 A14 A21
0178-0181,0251*.. Car Flh Sth
V16 Ver S01
Toyota IQ 50, 66 195/50R16 K1c K2b K6c K6i A01 A02 A04
AJ1 50, 66 195/55R16 K1c K2b K6c K6i A05 A08 A09
e6*2001/116*0119*.. 50, 66 205/45R16 K1c K2b K6c K6i A12 A14 A21
Flh S01
Toyota MR2 103 195/45R16 R02 A01 A02 A04
W3 103 205/45R16 R02 A05 A08 A09
e11*98/14*0128*.., 103 215/40R16 K1c K2b R37 A12 A14 A21
e11*2001/116*0128*. 103 215/45R16 K1c K2b R09 VM6 S01
103 225/40R16 K2b R03 R70
Toyota Paseo 66 195/45R16 K1a K2b K42 A01 A02 A04
L5 66 215/40R16 K1a K2b K42 A05 A08 A09
e6*93/81*0019*.. A12 A14 A21
Cbo Cpe V16
S01
Toyota Yaris 48-110 195/45R16 K41 K42 A01 A02 A04
P1, P1F, P1TMG 48-110 205/45R16 K1c K2b K41 K42 A05 A08 A09
e6/e2/e1*98/14, A12 A14 A21
2001/116* S01
0064,0248,0270*..
Toyota Yaris 51-74 195/45R16 T80 A02 A04 A05
XP9, XP9F 51-74 195/50R16 A01 K1c K2b K42 K56 A08 A09 A12
e11*2001/116*0248*, 51-74 205/45R16 A01 K1a K2b K42 K56 A14 A21 Flh
e11*2001/116*0249*. 51-74 215/40R16 A01 K2b K42 K56 R03 V16 S01
Toyota Yaris TS 98 195/50R16 K1c K2b K42 K56 A01 A02 A04
XP9 98 195/55R16 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248* 98 205/45R16 K1a K2b K42 K56 A12 A14 A21
98 205/50R16 K1c K2b K42 K56 Flh V16 S01
98 215/45R16 K1c K2b K42 K56
Toyota Yaris Verso 55-78 195/45R16 K42 A01 A02 A04
P2 55-78 205/45R16 K2b K42 A05 A08 A09
e6*98/14,2001/116* A12 A14 A21
0066*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B51 Auf einen ausreichenden Abstand (mindestens 6 mm) der Rad- / Reifenkombination zum
Bremsschlauch, zur Verschleißanzeige oder zum ABS-Kabel bzw. deren Halterungen ist zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH

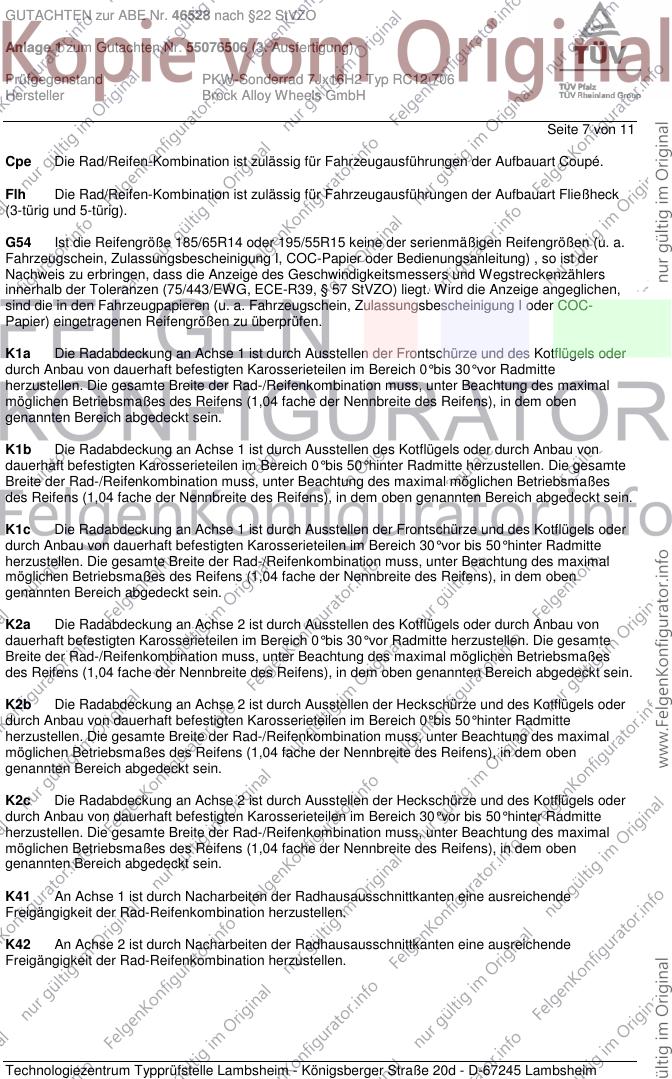

Seite 7 von 11
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH

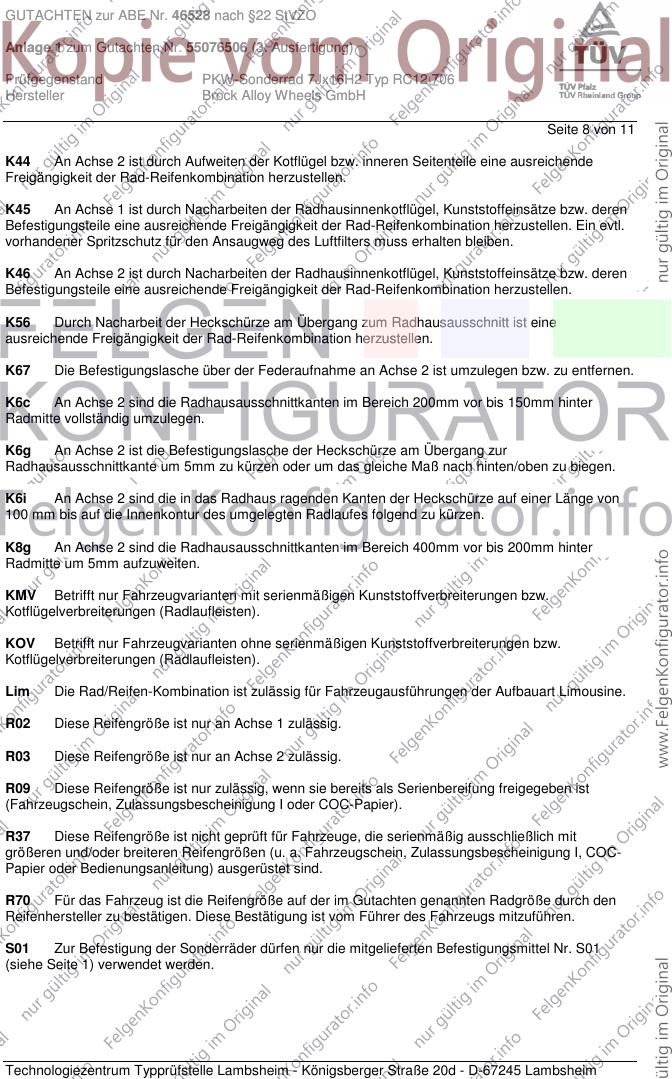

Seite 8 von 11
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K67 Die Befestigungslasche über der Federaufnahme an Achse 2 ist umzulegen bzw. zu entfernen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH

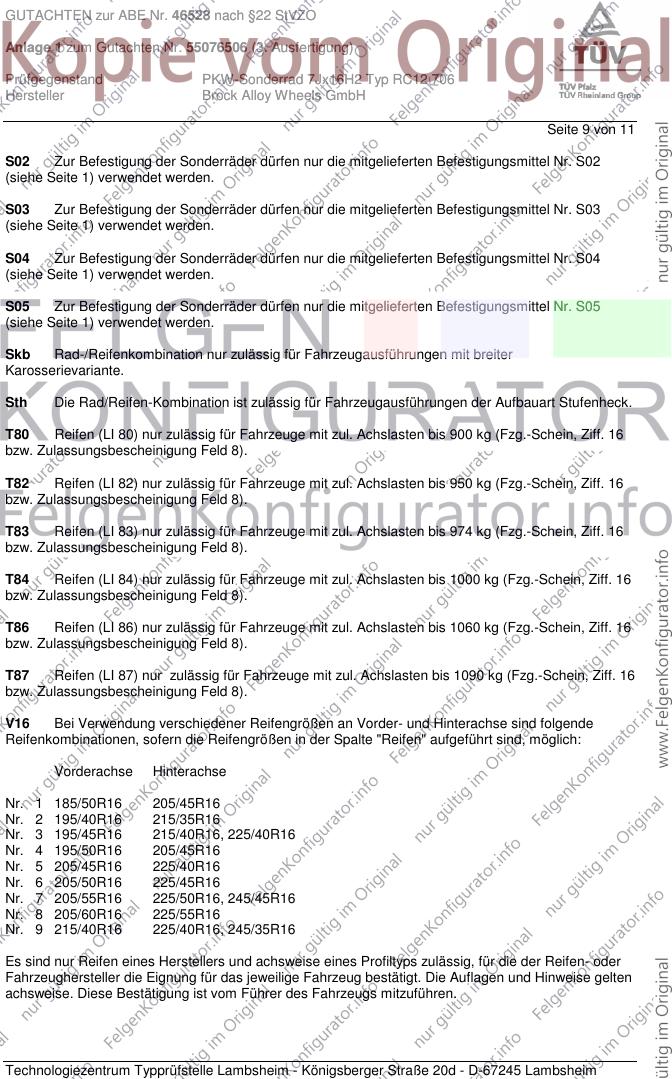

Seite 9 von 11
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH

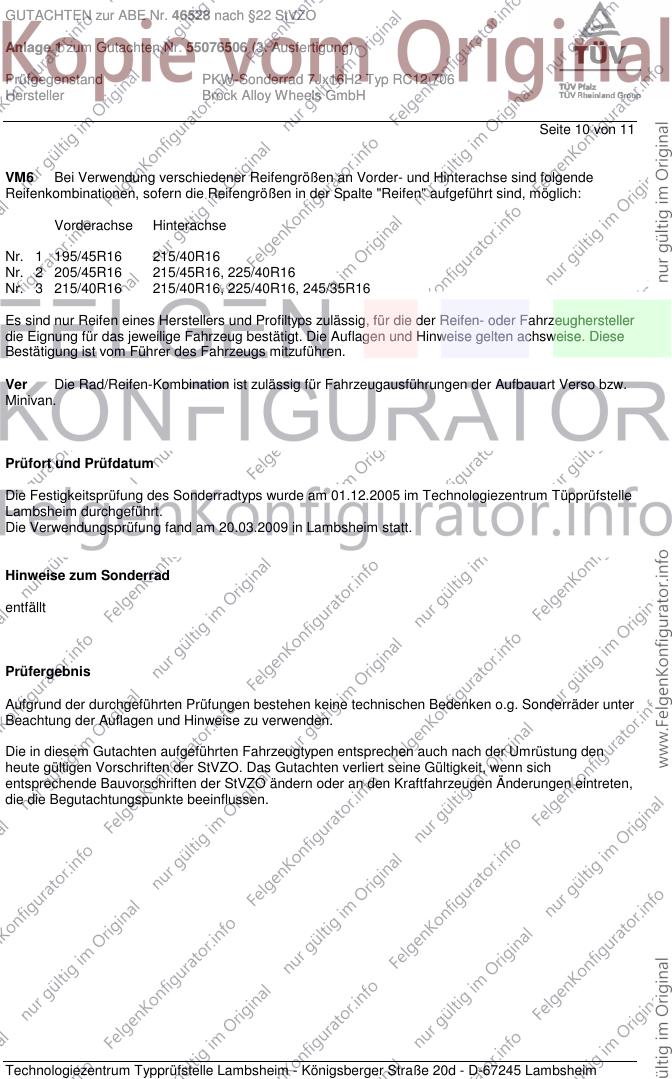

Seite 10 von 11
VM6 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/45R16 215/40R16
Nr. 2 205/45R16 215/45R16, 225/40R16
Nr. 3 215/40R16 215/40R16, 225/40R16, 245/35R16
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller
die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise. Diese
Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde am 01.12.2005 im Technologiezentrum Tüpprüfstelle
Lambsheim durchgeführt.
Die Verwendungsprüfung fand am 20.03.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46528 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55076506 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ RC12 706
Hersteller Brock Alloy Wheels GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 20.März 2009
Bohlander 00134255.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
