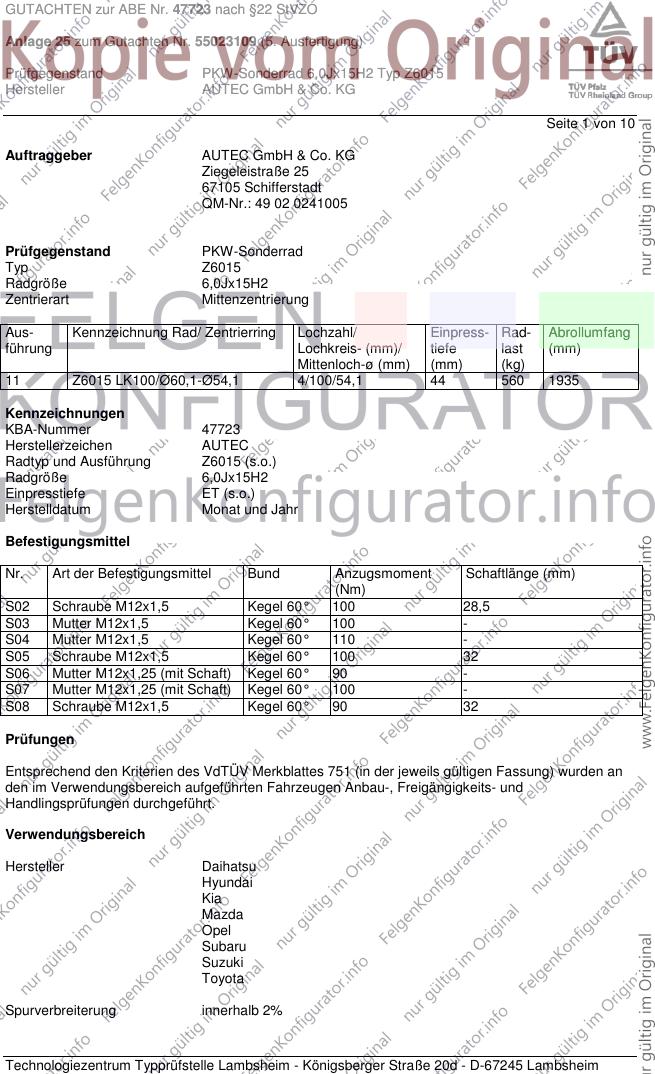

GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Z6015
Radgröße 6,0Jx15H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
11 Z6015 LK100/Ø60,1-Ø54,1 4/100/54,1 44 560 1935
Kennzeichnungen
KBA-Nummer 47723
Herstellerzeichen AUTEC
Radtyp und Ausführung Z6015 (s.o.)
Radgröße 6,0Jx15H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge (mm)
(Nm)
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 100 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Schraube M12x1,5 Kegel 60° 100 32
S06 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S07 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 -
S08 Schraube M12x1,5 Kegel 60° 90 32
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/60R15 A02 A04 A05
XP9F A08 A09 A12
e11*2001/116*0249*. A16 A82 Flh
S04
Hyundai Accent 71-83 185/55R15 A31 R37 A02 A04 A05
MC 71-83 185/60R15 A31 R37 A08 A09 A16
e4*2001/116*0103*.., 71-83 195/50R15 A12 R37 A82 B03 Flh
71-83 195/55R15 A12 S04
Hyundai Accent 71-83 185/55R15 A31 R37 A02 A04 A05
MC, MCT 71-83 185/60R15 A31 R37 A08 A09 A16
e4*2001/116*0103*.., 71-83 195/50R15 A12 R37 A82 B03 Sth
e4*2001/116*0110* 71-83 195/55R15 A12 S04
Hyundai Getz 46-81 185/55R15 A02 A04 A05
TB, TBI 46-81 195/50R15 A01 K1a K2b A08 A09 A12
e4*98/14*0066*.., A16 A82 Flh
e4*2001/116*0123*.. S04
Hyundai i20 55-94 175/60R15 R37 A02 A04 A05
PB, PBT 55-94 175/65R15 R37 A08 A09 A12
e11*2001/116*0333*. 55-94 185/55R15 A01 K1a R37 A16 A82 Flh
e11*2007/46*0129*.. 55-94 185/60R15 A01 K1a V15 S04
- incl. Facelift 2012 55-94 195/55R15 A01 K1a K2b
55-94 205/50R15 A01 K1c K2b
55-94 205/55R15 A01 K1c K2b K5a
Kia Picanto 44-48 175/50R15 T75 A02 A04 A05
BA 44-55 195/45R15 T78 A08 A09 A12
e4*2001/116*0085*.. A16 A82 Flh
S03
Kia Picanto 50-63 175/50R15 K1c K2b K6h K8h A01 A02 A04
TA 50-63 195/45R15 K1c K2b K6h K8h A05 A08 A09
e4*2007/46*0256*.. 51, 63 165/50R15 K1a K1b K2b K6g K8h T73 A12 A16 A58
A82 Flh S04
Kia Rio 65-83 185/55R15 A33 A02 A04 A05
DE 65-83 185/60R15 A12 A08 A09 A16
e4*2001/116*0093*.. 65-83 195/50R15 A12 A82 Flh S04
65-83 195/55R15 A12
Mazda 2 50-76 175/60R15 A91 A02 A04 A05
DE, DE1 50-76 185/55R15 A91 A08 A09 A16
e13*2001/116*0254*, 50-76 195/50R15 A12 A82 Flh V15
e13*2001/116*0255*. 50-76 205/50R15 A12 S04
Mazda 323 C, F, S 52,60,84 195/55R15 A02 A04 A05
BA 52-84 185/55R15 T81 T82 A08 A09 A16
G878, 52-84 195/50R15 T82 A30 A82 B03
e13*96/27*0023*.. S04
Mazda 323 P 52-65 185/55R15 T81 T82 T85 A02 A04 A05
BA 52-65 195/50R15 T82 T83 A08 A09 A16
e13*96/27*0023*.. 52-65 195/55R15 A30 A82 B03
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Opel Agila (II) 48-69 165/65R15 A91 R37 A02 A04 A05
H-B 48-69 175/60R15 A12 R37 A08 A09 A16
e4*2001/116*0135*.. 48-69 185/55R15 A12 R37 A82 S08
48-69 185/60R15 A12
48-69 195/55R15 A12
Subaru Justy G3X 51-73 175/60R15 A01 K1b K2b A02 A04 A05
NH 51-73 185/55R15 A01 K1c K2b A08 A09 A12
e4*2001/116*0071*.. 51-73 185/60R15 A01 K1c K2b R09 A16 A82 S02
51-73 185/60R15 A01 G03 K1c K2b
Suzuki Ignis 51-73 175/60R15 A02 A04 A05
MH 51-73 185/55R15 A08 A09 A12
e4*2001/116*0070*.. 51-73 185/60R15 R09 A16 A82 KMV
- mit Radhaus- 51-73 185/60R15 A01 G03 S02
Verbreiterungen
Suzuki Ignis 51-73 175/60R15 A02 A04 A05
MH 51-73 185/55R15 A08 A09 A12
e4*2001/116*0070*.. 51-73 185/60R15 R09 A16 A82 KOV
- ohne Radhaus- 51-73 185/60R15 A01 G03 S02
Verbreiterungen
Suzuki Splash 48-69 165/65R15 A91 R37 A02 A04 A05
EX 48-69 175/60R15 A12 R37 A08 A09 A16
e4*2001/116*0130*..; 48-69 185/55R15 A12 R37 A82 S08
e4*2007/46*0283*.. 48-69 185/60R15 A12
48-69 195/55R15 A12
Suzuki Swift 67-75 165/65R15 A13 R37 A02 A04 A05
EZ 67-75 175/60R15 A33 R37 A08 A09 A16
e4*2001/116*0102*.. 67-75 185/55R15 A12 R37 A58 A82 Flh
67-75 185/60R15 A12 S06
67-75 195/50R15 A12
67-75 195/55R15 A12
Suzuki Swift 51-75 165/65R15 A13 R37 A02 A04 A05
MZ 51-75 175/60R15 A33 R37 A08 A09 A16
e4*2001/116*0090*.. 51-75 185/55R15 A12 R37 A58 A82 Flh
51-75 185/60R15 A12 S02
51-75 195/50R15 A12
51-75 195/55R15 A12
Suzuki Swift 55,66,69 175/65R15 A90 A02 A04 A05
NZ 55,66,69 185/60R15 A12 A08 A09 A16
e4*2007/46*0155*..; 55,66,69 195/55R15 A12 A58 A82 Flh
e4*2007/46*0293*.. 55,66,69 195/60R15 A12 S05
Suzuki Swift 4x4 67-68 165/65R15 A13 R37 A02 A04 A05
EZ 67-68 175/60R15 A33 R37 A08 A09 A16
e4*2001/116*0102*.. 67-68 185/55R15 A12 R37 A56 A82 Flh
67-68 185/60R15 A12 S06
67-68 195/50R15 A12
67-68 195/55R15 A12
Suzuki Swift 4x4 66,69 175/65R15 A90 A02 A04 A05
FZ 66,69 185/60R15 A12 A08 A09 A16
e4*2007/46*0198*..; 66,69 195/55R15 A12 A56 A82 Flh
e4*2007/46*0294*.. 66,69 195/60R15 A12 S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 55-81 185/55R15 R37 A01 A02 A04
E11, E11U A05 A08 A09
e6*95/54*0043*.., A12 A16 A58
e11*98/14*0102*.. A82 LK6 S04
Toyota Corolla 66-141 195/60R15 A11 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/55R15 A12 A08 A09 A16
e11*98/14,2001/116* 66-141 215/55R15 A01 A12 K1c K41 K42 A82 B03 Car
0178-0181,0251*.. Flh Sth Ver
S04
Toyota IQ 50,66,72 175/65R15 A91 A02 A04 A05
AJ1, /-MS1 50,66,72 185/60R15 A12 A08 A09 A16
e6*2001/116*0119*..; A82 Flh S04
e11*2007/46*0238*
Toyota Yaris 51, 66, 73 175/60R15 A02 A04 A05
XP13M(a), XP13N(a) 51, 66, 73 175/65R15 A08 A09 A12
e11*2007/46*0152*..; 51, 66, 73 185/55R15 A16 A82 Flh
e11*2007/46*0153*.. 51, 66, 73 185/60R15 LY1 V15 S04
51, 66, 73 205/50R15 A01 K6f R03
Toyota Yaris 51-74 185/60R15 A02 A04 A05
XP9, XP9F A08 A09 A12
e11*2001/116*0248*, A16 A82 Flh
e11*2001/116*0249*. S04
Toyota Yaris Club 66, 73 175/60R15 A91 A02 A04 A05
XP13M(a) 66, 73 175/65R15 A91 A08 A09 A16
e11*2007/46*0152*.. 66, 73 185/55R15 A12 A82 Flh LY2
66, 73 185/60R15 A12 V15 S04
66, 73 195/55R15 A12
66, 73 205/50R15 A01 A12 K6f
66, 73 205/55R15 A01 A12 K6f
Toyota Yaris Hybrid 55 175/60R15 A02 A04 A05
XP13M(a) 55 175/65R15 A08 A09 A12
e11*2007/46*0152*.. 55 185/55R15 A16 A82 Flh
55 185/60R15 LY1 V15 S04
55 205/50R15 A01 K6f R03
Toyota Yaris Hybrid 55 175/60R15 A91 A02 A04 A05
Club 55 175/65R15 A91 A08 A09 A16
XP13M(a) 55 185/55R15 A12 A82 Flh LY3
e11*2007/46*0152*.. 55 185/60R15 A12 V15 S04
55 195/55R15 A12
55 205/50R15 A01 A12 K6f
55 205/55R15 A01 A12 K6f
Toyota Yaris TS 98 185/60R15 A39 A02 A04 A05
XP9 98 195/55R15 A12 A08 A09 A16
e11*2001/116*0248* 98 195/60R15 A12 A82 Flh S04
98 205/50R15 A12
98 205/55R15 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 10
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

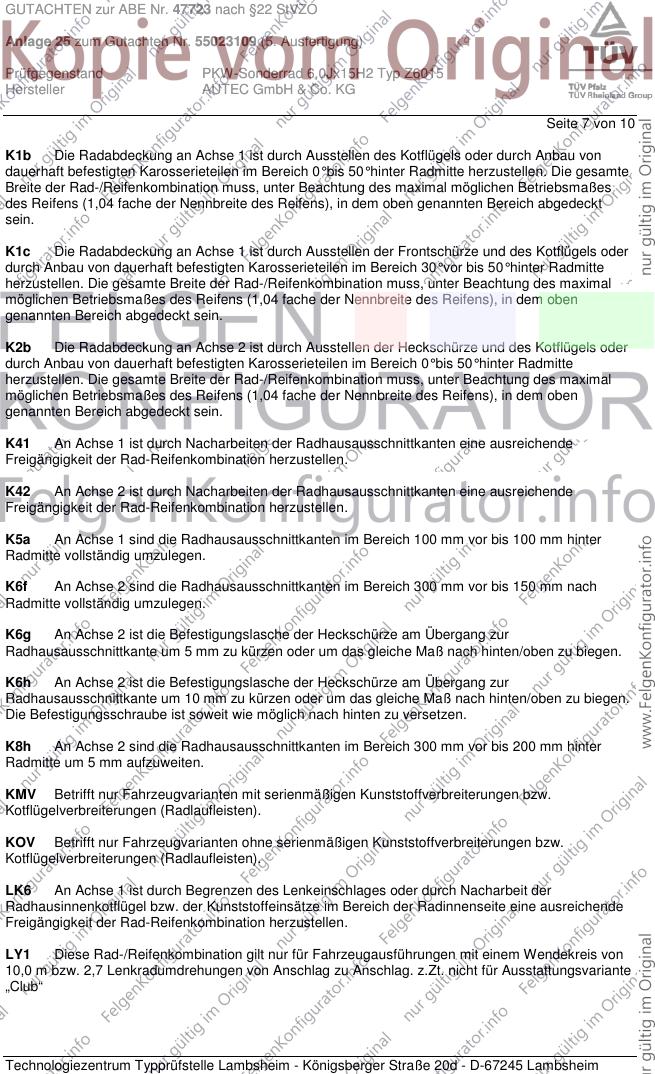

Seite 7 von 10
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

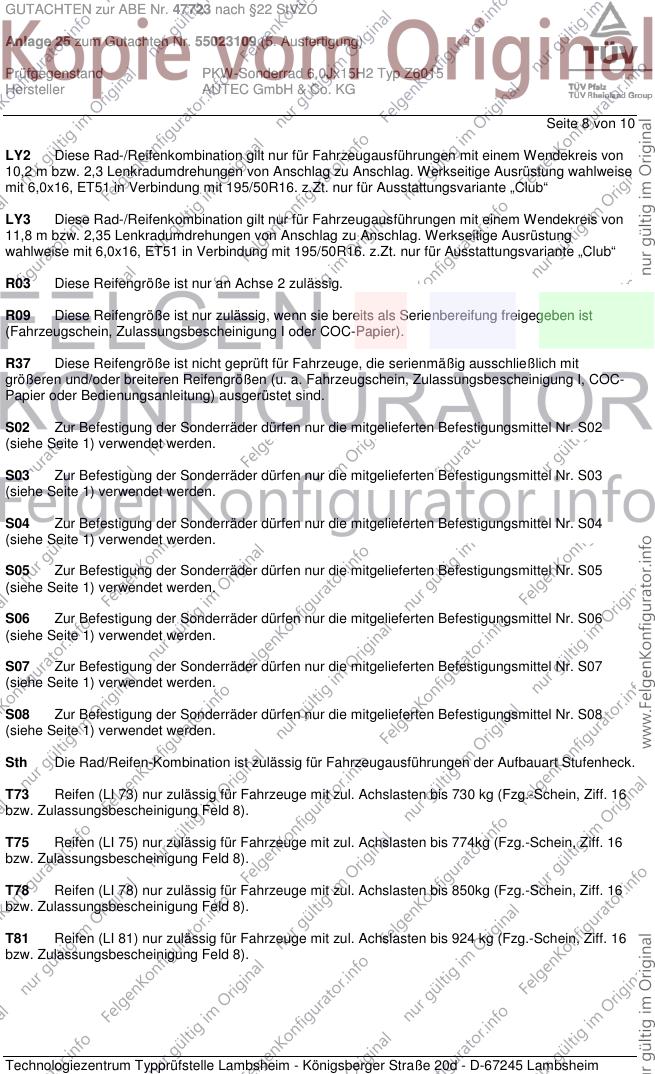

Seite 8 von 10
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung
wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T73 Reifen (LI 73) nur zulässig für Fahrzeuge mit zul. Achslasten bis 730 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T75 Reifen (LI 75) nur zulässig für Fahrzeuge mit zul. Achslasten bis 774kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG

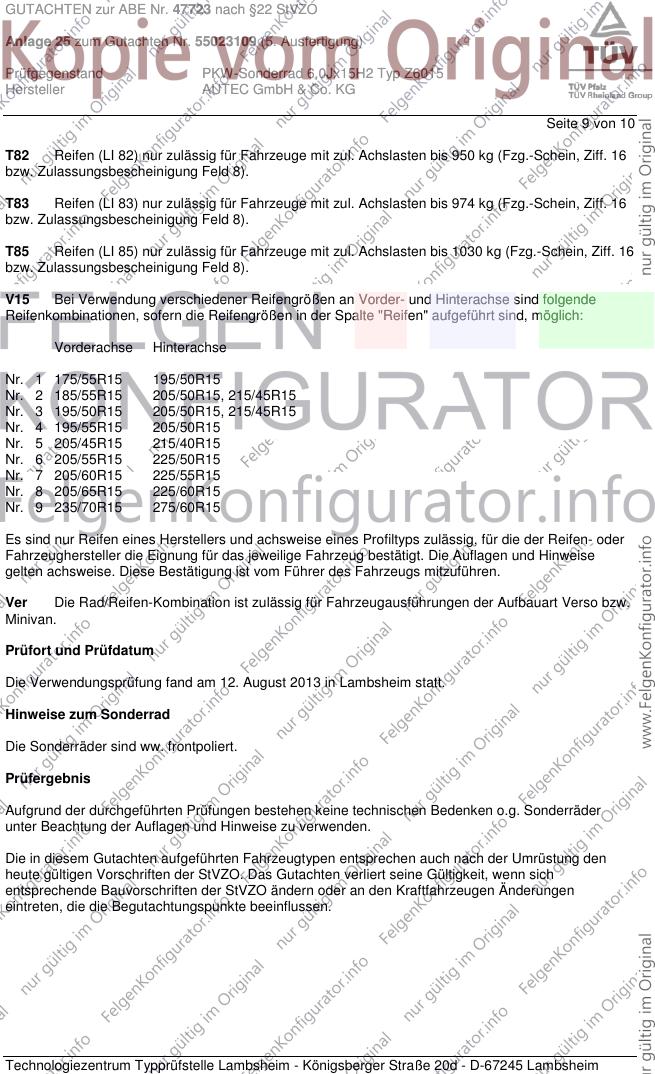

Seite 9 von 10
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/50R15 205/50R15, 215/45R15
Nr. 4 195/55R15 205/50R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 235/70R15 275/60R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 12. August 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. frontpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47723 nach §22 StVZO
Anlage 25 zum Gutachten Nr. 55023109 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx15H2 Typ Z6015
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 12. August 2013
Haasis 00198809.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
