GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

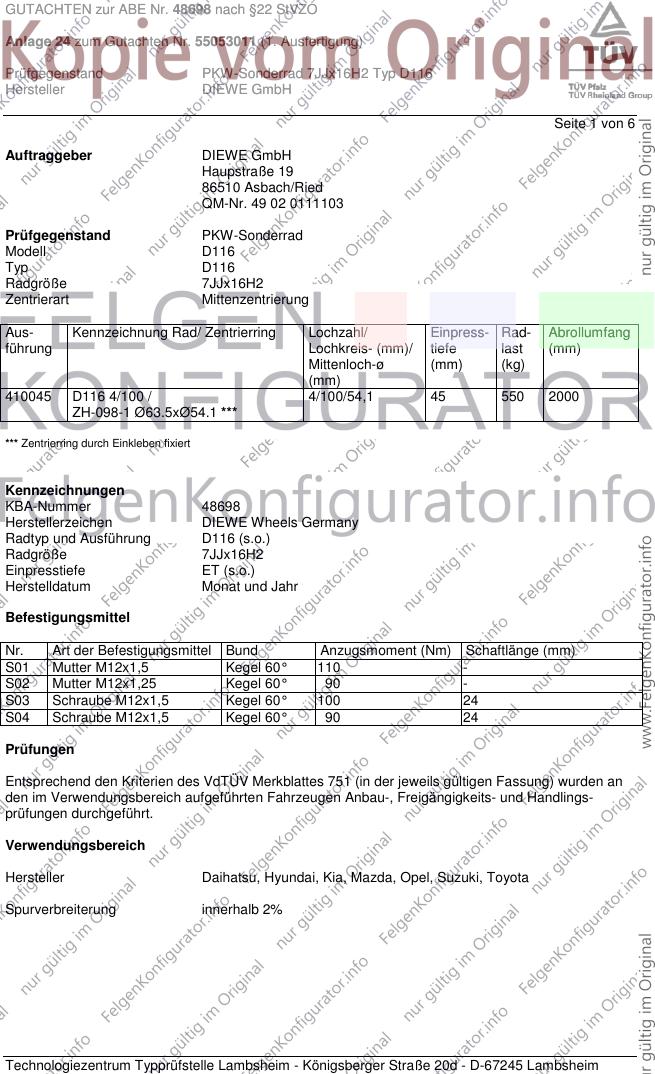

Seite 1 von 6
Auftraggeber DIEWE GmbH
Haupstraße 19
86510 Asbach/Ried
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D116
Typ D116
Radgröße 7JJx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
410045 D116 4/100 / 4/100/54,1 45 550 2000
ZH-098-1 Ø63.5xØ54.1 ***
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48698
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D116 (s.o.)
Radgröße 7JJx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 24
S04 Schraube M12x1,5 Kegel 60° 90 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai, Kia, Mazda, Opel, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

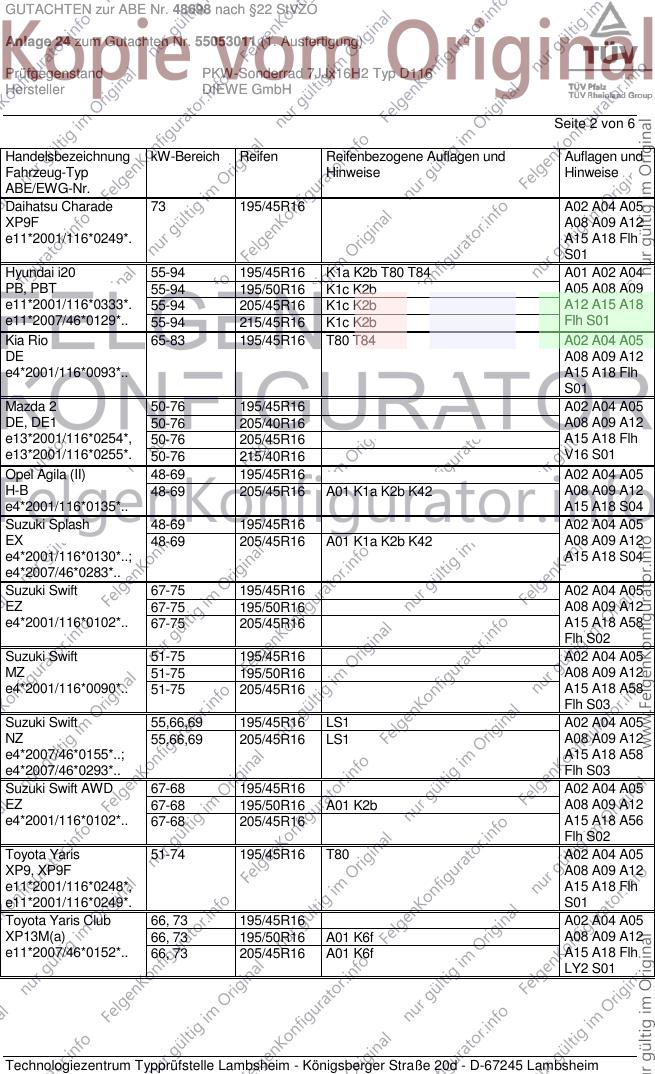

Seite 2 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/45R16 A02 A04 A05
XP9F A08 A09 A12
e11*2001/116*0249*. A15 A18 Flh
S01
Hyundai i20 55-94 195/45R16 K1a K2b T80 T84 A01 A02 A04
PB, PBT 55-94 195/50R16 K1c K2b A05 A08 A09
e11*2001/116*0333*. 55-94 205/45R16 K1c K2b A12 A15 A18
e11*2007/46*0129*.. 55-94 215/45R16 K1c K2b Flh S01
Kia Rio 65-83 195/45R16 T80 T84 A02 A04 A05
DE A08 A09 A12
e4*2001/116*0093*.. A15 A18 Flh
S01
Mazda 2 50-76 195/45R16 A02 A04 A05
DE, DE1 50-76 205/40R16 A08 A09 A12
e13*2001/116*0254*, 50-76 205/45R16 A15 A18 Flh
e13*2001/116*0255*. 50-76 215/40R16 V16 S01
Opel Agila (II) 48-69 195/45R16 A02 A04 A05
H-B 48-69 205/45R16 A01 K1a K2b K42 A08 A09 A12
e4*2001/116*0135*.. A15 A18 S04
Suzuki Splash 48-69 195/45R16 A02 A04 A05
EX 48-69 205/45R16 A01 K1a K2b K42 A08 A09 A12
e4*2001/116*0130*..; A15 A18 S04
e4*2007/46*0283*..
Suzuki Swift 67-75 195/45R16 A02 A04 A05
EZ 67-75 195/50R16 A08 A09 A12
e4*2001/116*0102*.. 67-75 205/45R16 A15 A18 A58
Flh S02
Suzuki Swift 51-75 195/45R16 A02 A04 A05
MZ 51-75 195/50R16 A08 A09 A12
e4*2001/116*0090*.. 51-75 205/45R16 A15 A18 A58
Flh S03
Suzuki Swift 55,66,69 195/45R16 LS1 A02 A04 A05
NZ 55,66,69 205/45R16 LS1 A08 A09 A12
e4*2007/46*0155*..; A15 A18 A58
e4*2007/46*0293*.. Flh S03
Suzuki Swift AWD 67-68 195/45R16 A02 A04 A05
EZ 67-68 195/50R16 A01 K2b A08 A09 A12
e4*2001/116*0102*.. 67-68 205/45R16 A15 A18 A56
Flh S02
Toyota Yaris 51-74 195/45R16 T80 A02 A04 A05
XP9, XP9F A08 A09 A12
e11*2001/116*0248*, A15 A18 Flh
e11*2001/116*0249*. S01
Toyota Yaris Club 66, 73 195/45R16 A02 A04 A05
XP13M(a) 66, 73 195/50R16 A01 K6f A08 A09 A12
e11*2007/46*0152*.. 66, 73 205/45R16 A01 K6f A15 A18 Flh
LY2 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 3 von 6
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris TS 98 195/50R16 A02 A04 A05
XP9 98 195/55R16 A08 A09 A12
e11*2001/116*0248* 98 205/45R16 A15 A18 Flh
98 215/45R16 V16 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

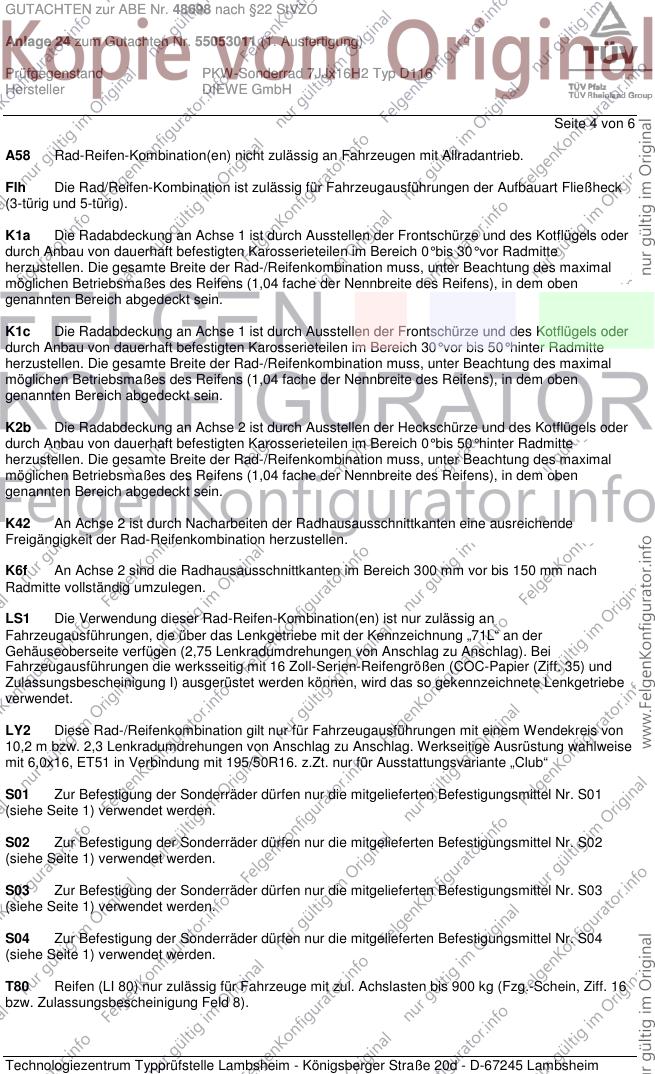

Seite 4 von 6
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an
Fahrzeugausführungen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der
Gehäuseoberseite verfügen (2,75 Lenkradumdrehungen von Anschlag zu Anschlag). Bei
Fahrzeugausführungen die werksseitig mit 16 Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und
Zulassungsbescheinigung I) ausgerüstet werden können, wird das so gekennzeichnete Lenkgetriebe
verwendet.
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH

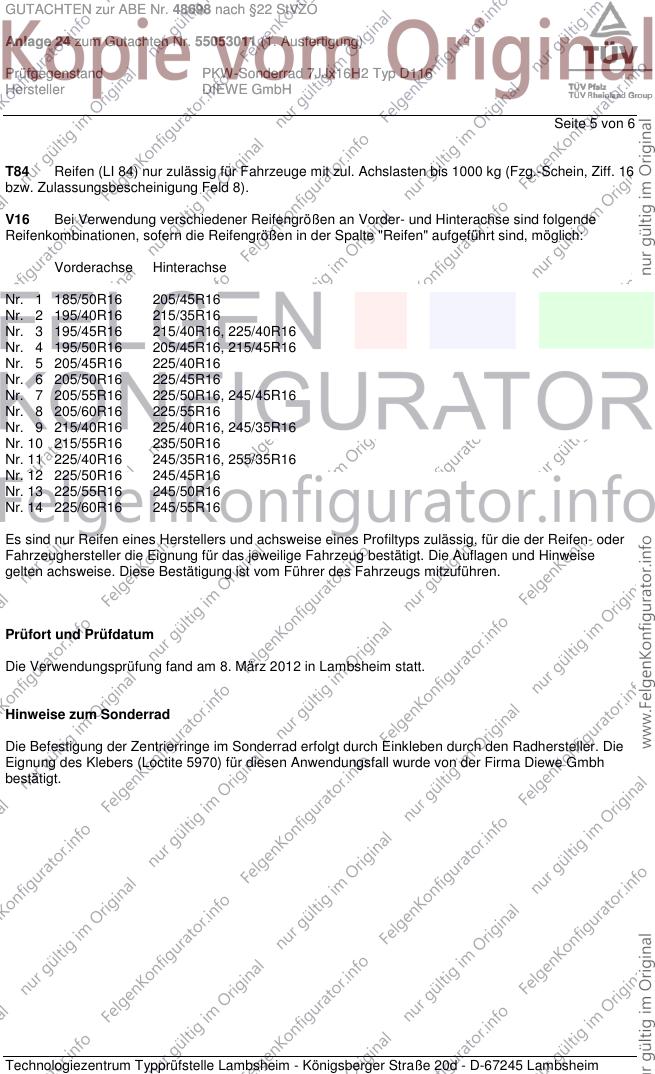

Seite 5 von 6
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. März 2012 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) für diesen Anwendungsfall wurde von der Firma Diewe Gmbh
bestätigt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48698 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55053011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JJx16H2 Typ D116
Hersteller DIEWE GmbH
Seite 6 von 6
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Januar 2012.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 8. März 2012
Bohlander 00177426.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
