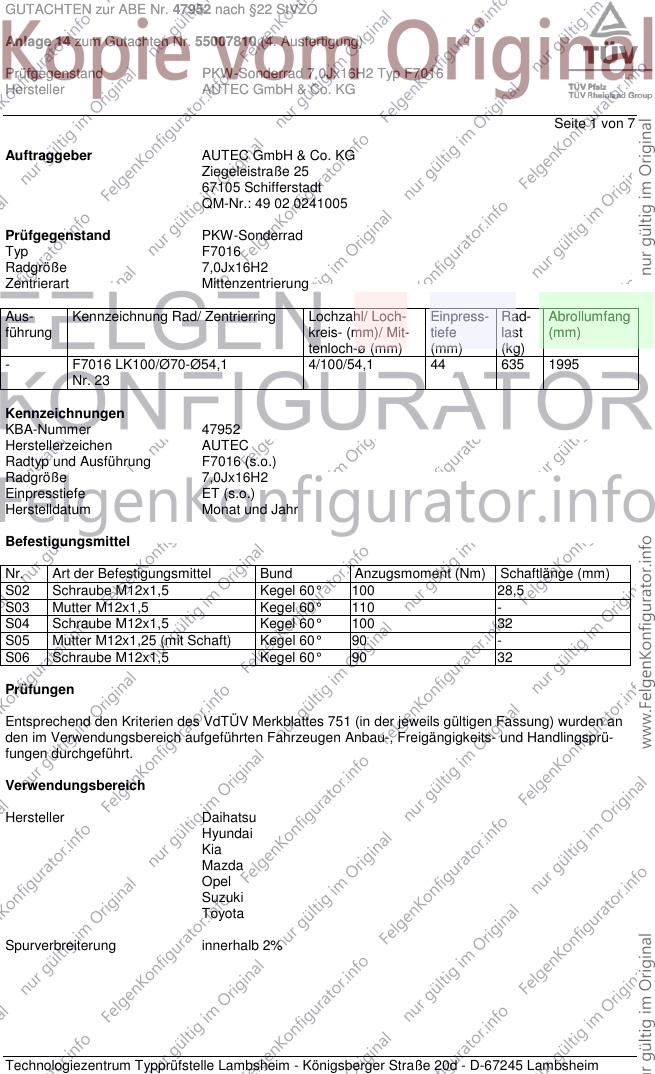

GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55007810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 7
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ F7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- F7016 LK100/Ø70-Ø54,1 4/100/54,1 44 635 1995
Nr. 23
Kennzeichnungen
KBA-Nummer 47952
Herstellerzeichen AUTEC
Radtyp und Ausführung F7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 100 32
S05 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S06 Schraube M12x1,5 Kegel 60° 90 32
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Opel
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55007810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/45R16 0A1 A02 A04
XP9F A05 A08 A09
e11*2001/116*0249*. A12 A16 A21
Flh S03
Hyundai Accent 71-83 195/45R16 T80 T84 0A1 A02 A04
MC 71-83 205/45R16 A01 K1a A05 A08 A09
e4*2001/116*0103*.., A12 A16 A21
Flh S03
Hyundai Accent 71-83 195/45R16 T80 T84 0A1 A02 A04
MC, MCT 71-83 205/45R16 A01 K1a A05 A08 A09
e4*2001/116*0103*.., A12 A16 A21
e4*2001/116*0110* Sth S03
Hyundai i10 48,5, 64 195/40R16 K1a K1b K2b 0A1 A01 A02
IA 48,5, 64 195/45R16 K1a K1b K2b A04 A05 A08
e11*2007/46*1008*.. 48,5, 64 205/40R16 K1c K2b K8e A09 A12 A16
48,5, 64 205/45R16 K1c K2b K8e A21 A58 Flh
S03
Hyundai i20 55-94 195/45R16 K1a K2b T80 T84 0A1 A01 A02
PB, PBT 55-94 195/50R16 K1c K2b A04 A05 A08
e11*2001/116*0333*. 55-94 205/45R16 K1c K2b A09 A12 A16
e11*2007/46*0129*.. 55-94 215/45R16 K1c K2b A21 Flh S03
- incl. Facelift 2012
Kia Rio 65-83 195/45R16 T80 T84 0A1 A02 A04
DE A05 A08 A09
e4*2001/116*0093*.. A12 A16 A21
Flh S03
Mazda 2 50-76 195/45R16 0A1 A02 A04
DE, DE1 50-76 205/40R16 A05 A08 A09
e13*2001/116*0254*, 50-76 205/45R16 A12 A16 A21
e13*2001/116*0255*. 50-76 215/40R16 Flh V16 S03
Opel Agila (II) 48-69 195/45R16 0A1 A02 A04
H-B 48-69 205/45R16 A01 K1a K2b K42 A05 A08 A09
e4*2001/116*0135*.. A12 A16 A21
S06
Suzuki Splash 48-69 195/45R16 0A1 A02 A04
EX 48-69 205/45R16 A01 K1a K2b K42 A05 A08 A09
e4*2001/116*0130*..; A12 A16 A21
e4*2007/46*0283*.. S06
Suzuki Swift 67-75 195/45R16 0A1 A02 A04
EZ 67-75 195/50R16 A05 A08 A09
e4*2001/116*0102*.. 67-75 205/45R16 A12 A16 A21
A58 Flh S05
Suzuki Swift 51-75 195/45R16 0A1 A02 A04
MZ 51-75 195/50R16 A05 A08 A09
e4*2001/116*0090*.. 51-75 205/45R16 A12 A16 A21
A58 Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55007810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Swift 55,66,69 195/45R16 LS1 0A1 A02 A04
NZ 55,66,69 205/45R16 LS1 A05 A08 A09
e4*2007/46*0155*..; A12 A16 A21
e4*2007/46*0293*.. A58 Flh S04
Suzuki Swift 4x4 67-68 195/45R16 0A1 A02 A04
EZ 67-68 195/50R16 A01 K2b A05 A08 A09
e4*2001/116*0102*.. 67-68 205/45R16 A12 A16 A21
A56 Flh S05
Toyota Corolla 66-141 195/55R16 0A1 A02 A04
E12-U -J -J1 -T -TS 66-141 205/50R16 A01 K41 K42 LK6 A05 A08 A09
e11*98/14,2001/116* 66-141 225/45R16 A01 K1c K2b K41 K42 LK6 A12 A16 A21
0178-0181,0251*.. Car Flh Sth
V16 Ver S03
Toyota Yaris 51,66,73 195/45R16 0A1 A02 A04
XP13M(a) 51,66,73 195/50R16 A01 K6f A05 A08 A09
e11*2007/46*0152*.. 51,66,73 205/45R16 A01 K6f A12 A16 A21
- Club / Trend Flh LY2 S03
Toyota Yaris 51-74 195/45R16 T80 0A1 A02 A04
XP9, XP9F A05 A08 A09
e11*2001/116*0248*, A12 A16 A21
e11*2001/116*0249*. Flh S03
Toyota Yaris Hybrid 55 195/45R16 0A1 A02 A04
Club 55 195/50R16 A01 K6f A05 A08 A09
XP13M(a) 55 205/45R16 A01 K6f A12 A16 A21
e11*2007/46*0152*.. Flh LY3 S03
Toyota Yaris TS 98 195/50R16 0A1 A02 A04
XP9 98 195/55R16 A05 A08 A09
e11*2001/116*0248* 98 205/45R16 A12 A16 A21
98 215/45R16 Flh V16 S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55007810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 7
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer bauartbe-
dingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbeschei-
nigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim ent-
sprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorga-
ben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luft-
druck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55007810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 7
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an Fahrzeugausführun-
gen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der Gehäuseoberseite verfügen (2,75
Lenkradumdrehungen von Anschlag zu Anschlag). Bei Fahrzeugausführungen die werksseitig mit 16
Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und Zulassungsbescheinigung I) ausgerüstet werden
können, wird das so gekennzeichnete Lenkgetriebe verwendet.
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55007810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 7
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55007810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 7
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. April 2014
Haasis 00209412.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
