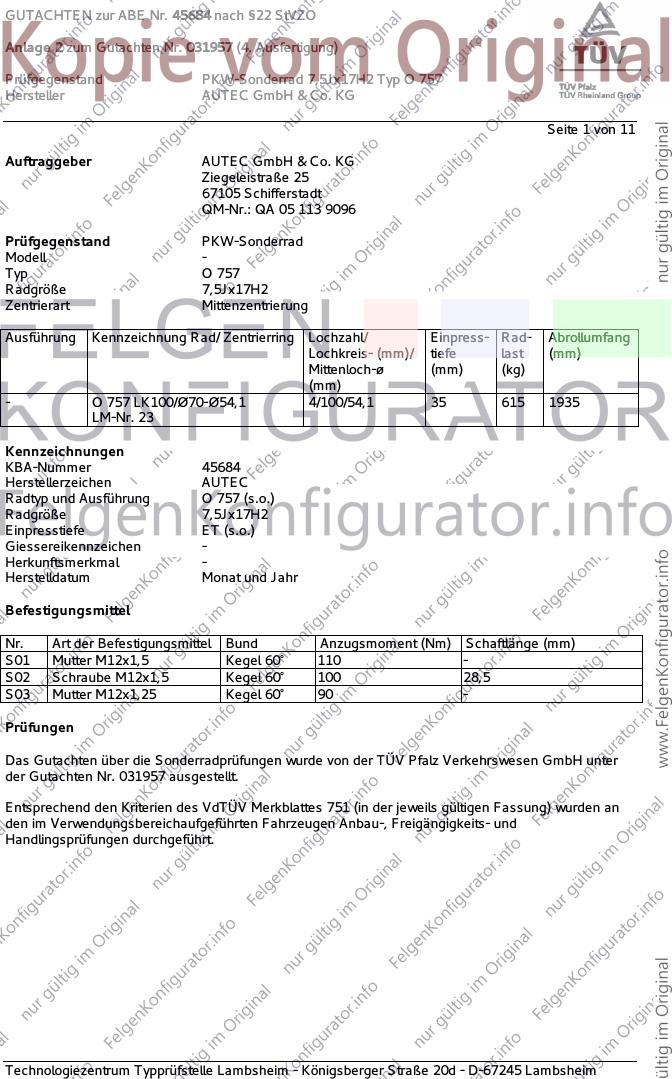

GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: QA 05 113 9096
Prüfgegenstand PKW-Sonderrad
Modell -
Typ O 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- O 757 LK100/Ø70-Ø54,1 4/100/54,1 35 615 1935
LM-Nr. 23
Kennzeichnungen
KBA-Nummer 45684
Herstellerzeichen AUTEC
Radtyp und Ausführung O 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,25 Kegel 60° 90 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 031957 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Hyundai Accent 71-83 195/40R17 K1c K2b K56 T81 A01 A02 A04
MC 71-83 205/40R17 K1c K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83 A12 A16 A82
71-83 215/40R17 K1c K2b K41 K44 K56 Flh S01
Hyundai Accent 71-83 195/40R17 K1c K2b K56 T81 A01 A02 A04
MC, MCT 71-83 205/40R17 K1c K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83 A12 A16 A82
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K41 K44 K56 Sth S01
Hyundai Getz 46-81 205/40R17 G01 K1c K2b K41 K42 K44 K45 A01 A02 A04
TB, TBI 46-81 215/35R17 K1c K2b K42 K44 T79 T83 A05 A08 A09
e4*98/14*0066*.., A12 A16 A82
e4*2001/116*0123*.. Flh S01
Kia Rio 71-83 195/40R17 K1a K1b K2b T81 A01 A02 A04
DE 71-83 205/40R17 K1a K1b K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0093*.. 71-83 215/35R17 K1c K2b K41 K56 T79 T83 A12 A16 A82
71-83 215/40R17 K1c K2b K41 K44 K56 Flh S01
Mazda 2 50-76 195/40R17 K1a K2b K42 T81 A01 A02 A04
DE, DE1 50-76 205/40R17 G01 K1a K1b K2b K42 A05 A08 A09
e13*2001/116*0254*, 50-76 215/35R17 K1c K2b K42 A12 A16 A82
e13*2001/116*0255*. 50-76 225/35R17 K1c K2b K41 K42 K44 K56 Flh V17 S01
Mazda 323 52-96 205/40R17 K41 K42 K44 K90 T80 T81 T84 A01 A02 A04
BJ, BJD 52-96 215/35R17 K41 K42 K44 K90 T79 T83 A05 A08 A09
e1*97/27*0094*.., 52-96 225/35R17 K41 K42 K44 K90 T82 T86 A12 A16 A82
e1*98/14*0094*.., Car K1c K2c
e1*98/14*0181*.. Lim V17 S01
Mazda 323 C, F, S 52-84 205/40R17 K2b K41 K42 K45 T80 T81 T84 A01 A02 A04
BA 52-84 225/35R17 K2b K41 K42 K45 T82 T86 A05 A08 A09
G878, A12 A16 A82
e13*96/27*0023*.. K1a V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 A01 A02 A04
BA 52-65 225/35R17 K1a K2c K42 K44 K56 T82 T86 A05 A08 A09
e13*96/27*0023*.. A12 A16 A82
V17 S01
Mazda MX-3 65-79 215/40R17 G01 K2b K42 A01 A02 A04
EC 65-98 205/40R17 K42 A05 A08 A09
F946, 95-98 215/40R17 K2b K42 A12 A16 A82
e13*96/27*0027*.. S01
Mazda MX-5 66-96 205/40R17 G01 K1a K42 K45 A01 A02 A04
NA 66-96 215/35R17 K1a K42 K45 A05 A08 A09
F488, 66-96 215/40R17 G01 K1a K2b K42 K45 A12 A16 A82
e2*93/81*0163*.. 66-96 225/35R17 K1a K2b K42 K45 V17 S01
66-96 245/35R17 K2c K42 R03 R70
Mazda MX-5 81-107 205/40R17 A02 A04 A05
NB, NBD 81-107 215/35R17 A01 K1a K2b A08 A09 A12
e11*96/79*0083*.., 81-107 225/35R17 A01 K1c K2c K42 K56 A16 A82 V17
e11*98/14*0083*.., S01
e1*98/14*0192*..
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 A01 A02 A04
NH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0071*.. A12 A16 A82
S02
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 A01 A02 A04
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A05 A08 A09
H032, A12 A16 A58
e6*93/81, 95/54, A82 S03
98/14*0024*..
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A16 A82
S03
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 A01 A02 A04
MH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A16 A82
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 A01 A02 A04
MH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A16 A82
- mit Radhaus- KMV S02
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 A01 A02 A04
FH 80 215/35R17 K25 K2a K2b K41 K42 A05 A08 A09
e4*98/14*0047*.. A12 A16 A82
- breite Karosserie KMV Skb S03
Suzuki Liana 66-79 205/40R17 K42 K46 A01 A02 A04
ER 66-79 225/35R17 K1c K2b K42 K46 K56 A05 A08 A09
e4*98/14*0054*.., A12 A16 A82
e4*2001/116*0054*.. Flh Lim V17
S03
Suzuki Swift 51-75 195/40R17 K2b K42 A01 A02 A04
MZ 51-75 195/45R17 K2b K42 A05 A08 A09
e4*2001/116*0090*.. 51-75 205/40R17 K1a K1b K2b K42 A12 A16 A58
51-75 215/35R17 K1c K2b K41 K42 A82 Flh V17
51-75 215/40R17 K1c K2b K41 K42 K44 S02
51-75 225/35R17 K1c K2c K41 K42 K44
Toyota Carina II 54-75 205/40R17 T80 T83 A01 A02 A04
T17 A05 A08 A09
E868 A12 A16 A82
K42 S01
Toyota Celica 63-92 205/40R17 K1c K41 K42 A01 A02 A04
T16 A05 A08 A09
E195 A12 A16 A82
S01
Toyota Celica 77 205/40R17 A01 A02 A04
T18 77 215/40R17 A05 A08 A09
F411 A12 A16 A82
K1a K42 S01
Toyota Corolla 53-84 205/40R17 K1c K42 K45 T80 T81 T84 A01 A02 A04
E10 53-84 215/35R17 K1c K42 K45 T83 A05 A08 A09
G072, A12 A16 A82
e6*93/81*0005*.. S01
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 A01 A02 A04
E11, E11U 51-81 215/35R17 K1b K2b K42 K44 K56 T83 A05 A08 A09
e6*95/54*0043*.., 51-81 225/35R17 K1c K2b K41 K42 K44 K45 K56 A12 A16 A58
e11*98/14*0102*.. T82 T86 A82 V17 S01
Toyota Corolla 66-141 205/45R17 K1c K2c K41 K42 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 215/40R17 K1c K2c K41 K42 T83 T85 A05 A08 A09
e11*98/14,2001/116* 66-141 215/45R17 K1c K2c K41 K42 A12 A16 A82
0178-0181,0251*.. 66-141 235/40R17 K1c K2c K41 K42 K43 LK6 R70 Car Flh Sth
V17 Ver S01
Toyota IQ 50, 66 195/45R17 K1c K2b K6c K6i K8c A01 A02 A04
AJ1 50, 66 205/40R17 K1c K2b K6c K6i K8c A05 A08 A09
e6*2001/116*0119*.. 50, 66 205/45R17 K1c K2b K3b K6c K6i K8c A12 A16 A82
Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota MR2 103 205/40R17 K1c K2b A01 A02 A04
W3 103 225/35R17 K2b R03 A05 A08 A09
e11*98/14*0128*.., A12 A16 A82
e11*2001/116*0128*. VM7 S01
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 K45 A01 A02 A04
L5 66 215/35R17 K1c K2c K42 K45 A05 A08 A09
e6*93/81*0019*.. A12 A16 A82
S01
Toyota Yaris 51-74 195/40R17 K1c K2b K42 K56 T81 A01 A02 A04
XP9, XP9F 51-74 205/40R17 K1c K2b K42 K56 T80 A05 A08 A09
e11*2001/116*0248*, 51-74 225/35R17 K2b K42 K44 K56 R03 A12 A16 A82
e11*2001/116*0249*. Flh V17 S01
Toyota Yaris TS 98 195/45R17 K1c K2b K42 K56 A01 A02 A04
XP9 98 205/40R17 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248* 98 205/45R17 K1c K2b K42 K56 A12 A16 A82
98 225/35R17 K2b K42 K44 K56 R03 Flh V17 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

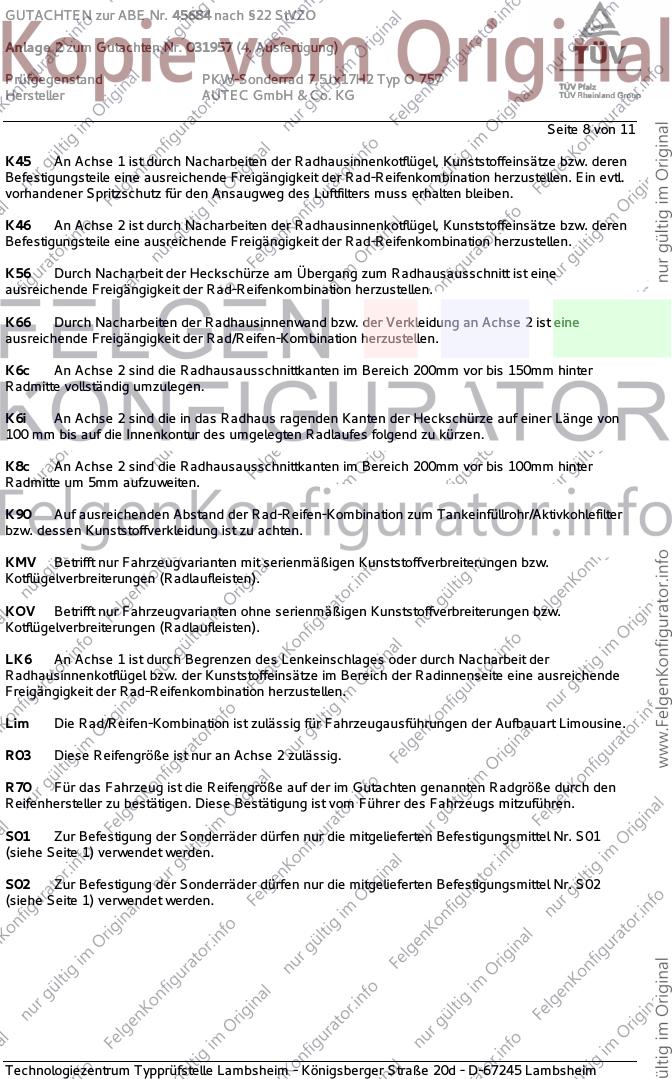

Seite 8 von 11
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 100mm hinter
Radmitte um 5mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller
die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise. Diese
Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Prüfung des Sonderradtyps wurde im Technologiezentrum in Lambsheim im November 2003
durchgeführt. Die Verwendungsprüfung fand am 05.02.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45684 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 031957 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ O 757
Hersteller AUTEC GmbH & Co. KG

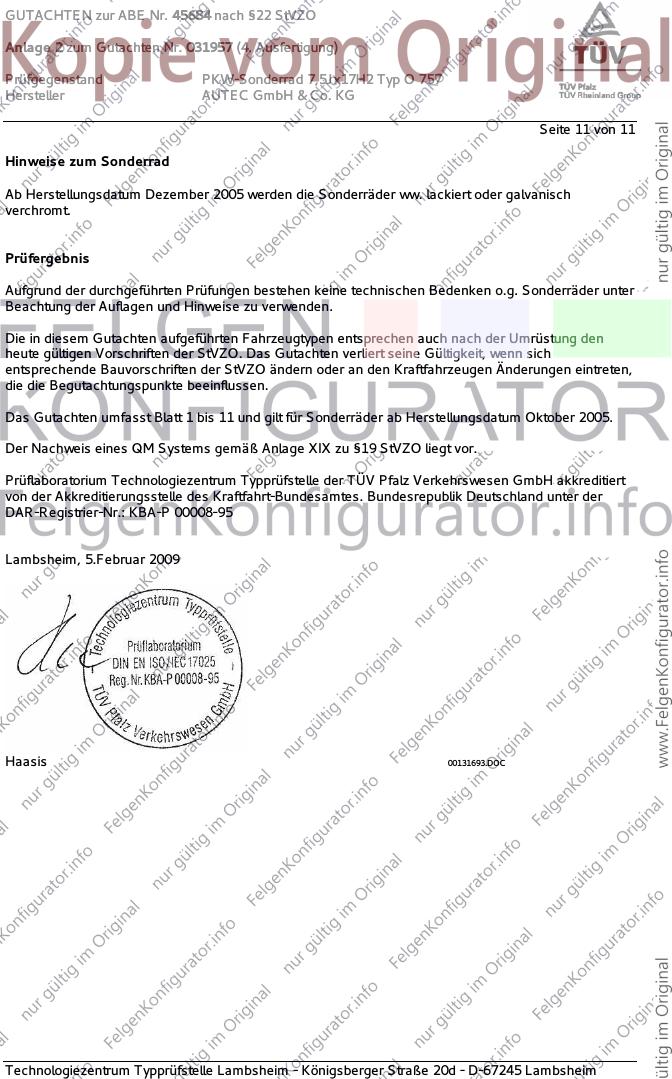

Seite 11 von 11
Hinweise zum Sonderrad
Ab Herstellungsdatum Dezember 2005 werden die Sonderräder ww. lackiert oder galvanisch
verchromt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 5.Februar 2009
Haasis 00131693.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
