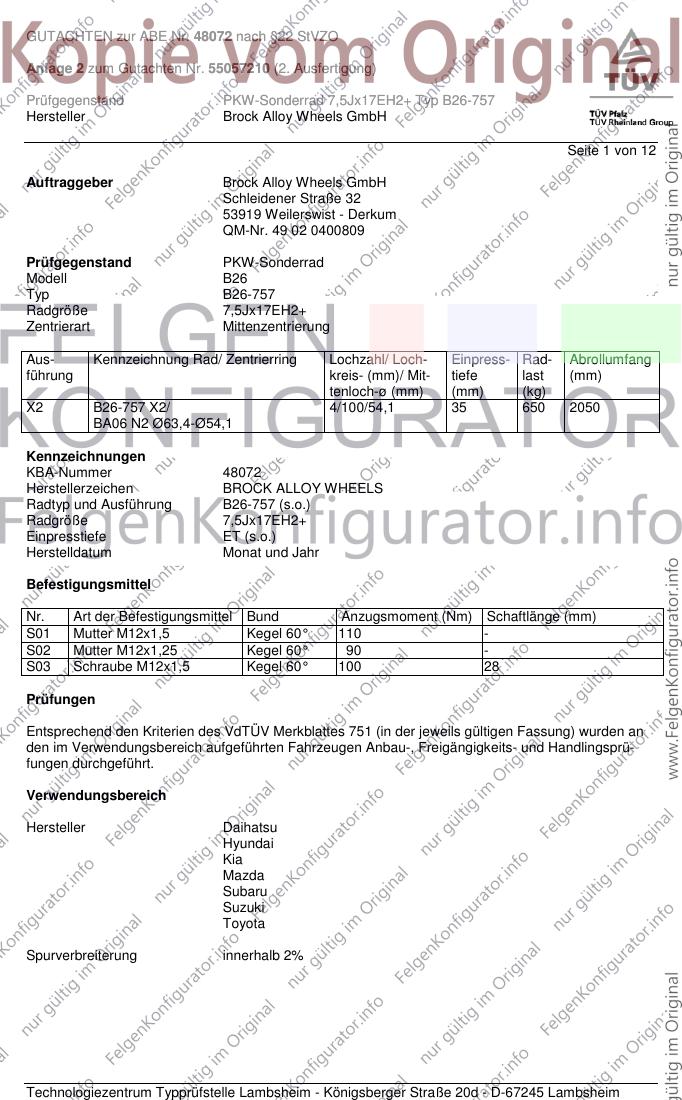

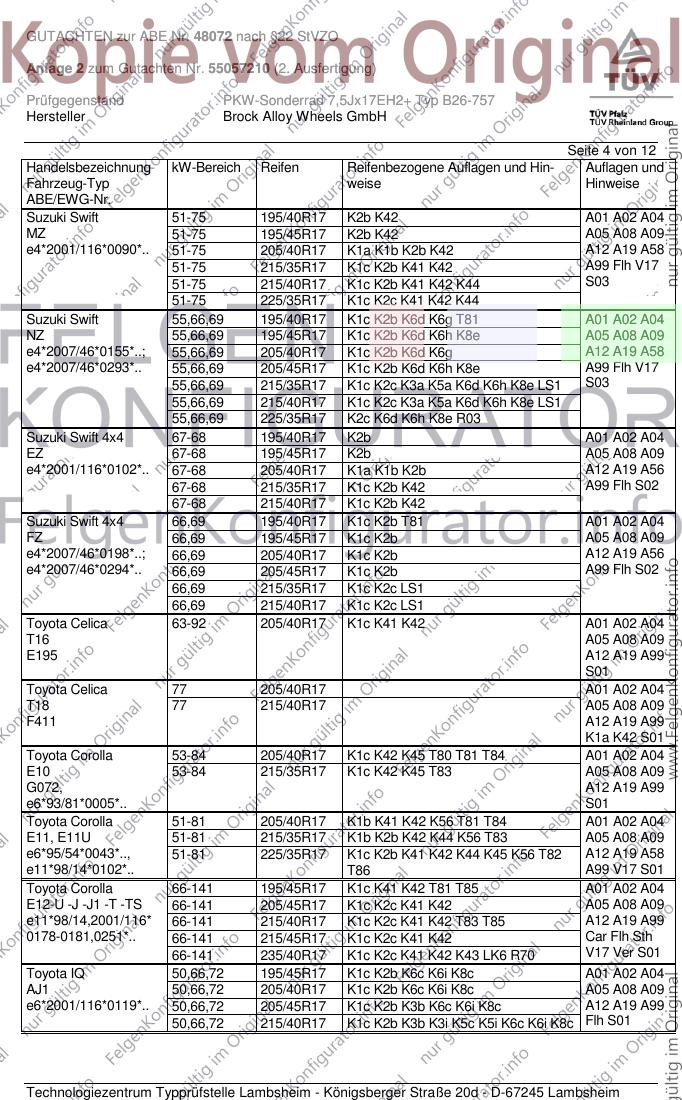

GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 12
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B26
Typ B26-757
Radgröße 7,5Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
X2 B26-757 X2/ 4/100/54,1 35 650 2050
BA06 N2 Ø63,4-Ø54,1
Kennzeichnungen
KBA-Nummer 48072
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B26-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 K1c K2b K42 K56 T81 A01 A02 A04
XP9F 73 205/40R17 K1c K2b K42 K56 T80 A05 A08 A09
e11*2001/116*0249*. 73 225/35R17 K2b K42 K44 K56 R03 A12 A19 A99
Flh V17 S01
Daihatsu Materia 67,76 195/40R17 K1c K42 T81 A01 A02 A04
M4 67,76 205/40R17 G01 K1c K2b K42 A05 A08 A09
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42 K44 A12 A19 A58
A99 S01
Hyundai Accent 71-83 195/40R17 K1c K2b K56 T81 A01 A02 A04
MC 71-83 205/40R17 K1c K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83 A12 A19 A99
71-83 215/40R17 K1c K2b K41 K44 K56 Flh S01
Hyundai Accent 71-83 195/40R17 K1c K2b K56 T81 A01 A02 A04
MC, MCT 71-83 205/40R17 K1c K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83 A12 A19 A99
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K41 K44 K56 Sth S01
Hyundai Getz 46-81 205/40R17 G01 K1c K2b K41 K42 K44 K45 A01 A02 A04
TB, TBI 46-81 215/35R17 K1c K2b K42 K44 T79 T83 A05 A08 A09
e4*98/14*0066*.., A12 A19 A99
e4*2001/116*0123*.. Flh S01
Kia Rio 65-83 195/40R17 K1a K1b K2b T81 A01 A02 A04
DE 65-83 205/40R17 K1a K1b K2b K56 T80 T81 A05 A08 A09
e4*2001/116*0093*.. 65-83 215/35R17 K1c K2b K41 K56 T79 T83 A12 A19 A99
65-83 215/40R17 K1c K2b K41 K44 K56 Flh S01
Kia Rio 55-80 195/45R17 K2b T85 A01 A02 A04
UB 55-80 205/40R17 K1a K1b K2b T84 A05 A08 A09
e11*2007/46*0195*.. 55-80 205/45R17 K1a K1b K2b A12 A19 A58
55-80 215/40R17 K1c K2b K4i K8c A99 Flh S01
Mazda 2 50-76 195/40R17 K1a K2b K42 T81 A01 A02 A04
DE, DE1 50-76 205/40R17 G01 K1a K1b K2b K42 A05 A08 A09
e13*2001/116*0254*, 50-76 215/35R17 K1c K2b K42 A12 A19 A99
e13*2001/116*0255*. 50-76 225/35R17 K1c K2b K41 K42 K44 K56 Flh V17 S01
Mazda 323 52-96 205/40R17 K41 K42 K44 K90 T80 T81 T84 A01 A02 A04
BJ, BJD 52-96 215/35R17 K41 K42 K44 K90 T79 T83 A05 A08 A09
e1*97/27*0094*.., 52-96 225/35R17 K41 K42 K44 K90 T82 T86 A12 A19 A99
e1*98/14*0094*.., Car K1c K2c
e1*98/14*0181*.. Lim V17 S01
Mazda 323 C, F, S 52-84 205/40R17 K2b K41 K42 K45 T80 T81 T84 A01 A02 A04
BA 52-84 225/35R17 K2b K41 K42 K45 T82 T86 A05 A08 A09
G878, A12 A19 A99
e13*96/27*0023*.. K1a V17 S01
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 A01 A02 A04
BA 52-65 225/35R17 K1a K2c K42 K44 K56 T82 T86 A05 A08 A09
e13*96/27*0023*.. A12 A19 A99
V17 S01
Mazda MX-3 65-79 215/40R17 G01 K2b K42 A01 A02 A04
EC 65-98 205/40R17 K42 A05 A08 A09
F946, 95-98 215/40R17 K2b K42 A12 A19 A99
e13*96/27*0027*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda MX-5 66-96 205/40R17 G01 K1a K42 K45 A01 A02 A04
NA 66-96 215/35R17 K1a K42 K45 A05 A08 A09
F488, 66-96 215/40R17 G01 K1a K2b K42 K45 A12 A19 A99
e2*93/81*0163*.. 66-96 225/35R17 K1a K2b K42 K45 V17 S01
66-96 245/35R17 K2c K42 R03 R70
Mazda MX-5 81-107 205/40R17 A02 A04 A05
NB, NBD 81-107 215/35R17 A01 K1a K2b A08 A09 A12
e11*96/79*0083*.., 81-107 225/35R17 A01 K1c K2c K42 K56 A19 A99 V17
e11*98/14*0083*.., S01
e1*98/14*0192*..
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 A01 A02 A04
NH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0071*.. A12 A19 A99
S03
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 A01 A02 A04
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A05 A08 A09
H032, A12 A19 A58
e6*93/81, 95/54, A99 S02
98/14*0024*..
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 A01 A02 A04
FH A05 A08 A09
e4*98/14*0047*.. A12 A19 A99
S02
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 A01 A02 A04
MH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A19 A99
- ohne Radhaus- KOV S03
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 A01 A02 A04
MH 51-73 205/40R17 K1c K2c K42 K44 A05 A08 A09
e4*2001/116*0070*.. A12 A19 A99
- mit Radhaus- KMV S03
Verbreiterungen
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 A01 A02 A04
FH 80 215/35R17 K25 K2a K2b K41 K42 A05 A08 A09
e4*98/14*0047*.. A12 A19 A99
- breite Karosserie KMV Skb S02
Suzuki Liana 66-79 205/40R17 K42 K46 A01 A02 A04
ER 66-79 225/35R17 K1c K2b K42 K46 K56 A05 A08 A09
e4*98/14*0054*.., A12 A19 A99
e4*2001/116*0054*.. Flh Lim V17
S02
Suzuki Swift 67-75 195/40R17 K2b K42 A01 A02 A04
EZ 67-75 195/45R17 K2b K42 A05 A08 A09
e4*2001/116*0102*.. 67-75 205/40R17 K1a K1b K2b K42 A12 A19 A58
67-75 215/35R17 K1c K2b K41 K42 A99 Flh V17
67-75 215/40R17 K1c K2b K41 K42 K44 S02
67-75 225/35R17 K1c K2c K41 K42 K44
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Swift 51-75 195/40R17 K2b K42 A01 A02 A04
MZ 51-75 195/45R17 K2b K42 A05 A08 A09
e4*2001/116*0090*.. 51-75 205/40R17 K1a K1b K2b K42 A12 A19 A58
51-75 215/35R17 K1c K2b K41 K42 A99 Flh V17
51-75 215/40R17 K1c K2b K41 K42 K44 S03
51-75 225/35R17 K1c K2c K41 K42 K44
Suzuki Swift 55,66,69 195/40R17 K1c K2b K6d K6g T81 A01 A02 A04
NZ 55,66,69 195/45R17 K1c K2b K6d K6h K8e A05 A08 A09
e4*2007/46*0155*..; 55,66,69 205/40R17 K1c K2b K6d K6g A12 A19 A58
e4*2007/46*0293*.. 55,66,69 205/45R17 K1c K2b K6d K6h K8e A99 Flh V17
55,66,69 215/35R17 K1c K2c K3a K5a K6d K6h K8e LS1 S03
55,66,69 215/40R17 K1c K2c K3a K5a K6d K6h K8e LS1
55,66,69 225/35R17 K2c K6d K6h K8e R03
Suzuki Swift 4x4 67-68 195/40R17 K2b A01 A02 A04
EZ 67-68 195/45R17 K2b A05 A08 A09
e4*2001/116*0102*.. 67-68 205/40R17 K1a K1b K2b A12 A19 A56
67-68 215/35R17 K1c K2b K42 A99 Flh S02
67-68 215/40R17 K1c K2b K42
Suzuki Swift 4x4 66,69 195/40R17 K1c K2b T81 A01 A02 A04
FZ 66,69 195/45R17 K1c K2b A05 A08 A09
e4*2007/46*0198*..; 66,69 205/40R17 K1c K2b A12 A19 A56
e4*2007/46*0294*.. 66,69 205/45R17 K1c K2b A99 Flh S02
66,69 215/35R17 K1c K2c LS1
66,69 215/40R17 K1c K2c LS1
Toyota Celica 63-92 205/40R17 K1c K41 K42 A01 A02 A04
T16 A05 A08 A09
E195 A12 A19 A99
S01
Toyota Celica 77 205/40R17 A01 A02 A04
T18 77 215/40R17 A05 A08 A09
F411 A12 A19 A99
K1a K42 S01
Toyota Corolla 53-84 205/40R17 K1c K42 K45 T80 T81 T84 A01 A02 A04
E10 53-84 215/35R17 K1c K42 K45 T83 A05 A08 A09
G072, A12 A19 A99
e6*93/81*0005*.. S01
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 A01 A02 A04
E11, E11U 51-81 215/35R17 K1b K2b K42 K44 K56 T83 A05 A08 A09
e6*95/54*0043*.., 51-81 225/35R17 K1c K2b K41 K42 K44 K45 K56 T82 A12 A19 A58
e11*98/14*0102*.. T86 A99 V17 S01
Toyota Corolla 66-141 195/45R17 K1c K41 K42 T81 T85 A01 A02 A04
E12-U -J -J1 -T -TS 66-141 205/45R17 K1c K2c K41 K42 A05 A08 A09
e11*98/14,2001/116* 66-141 215/40R17 K1c K2c K41 K42 T83 T85 A12 A19 A99
0178-0181,0251*.. 66-141 215/45R17 K1c K2c K41 K42 Car Flh Sth
66-141 235/40R17 K1c K2c K41 K42 K43 LK6 R70 V17 Ver S01
Toyota IQ 50,66,72 195/45R17 K1c K2b K6c K6i K8c A01 A02 A04
AJ1 50,66,72 205/40R17 K1c K2b K6c K6i K8c A05 A08 A09
e6*2001/116*0119*.. 50,66,72 205/45R17 K1c K2b K3b K6c K6i K8c A12 A19 A99
50,66,72 215/40R17 K1c K2b K3b K3i K5c K5i K6c K6i K8c Flh S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

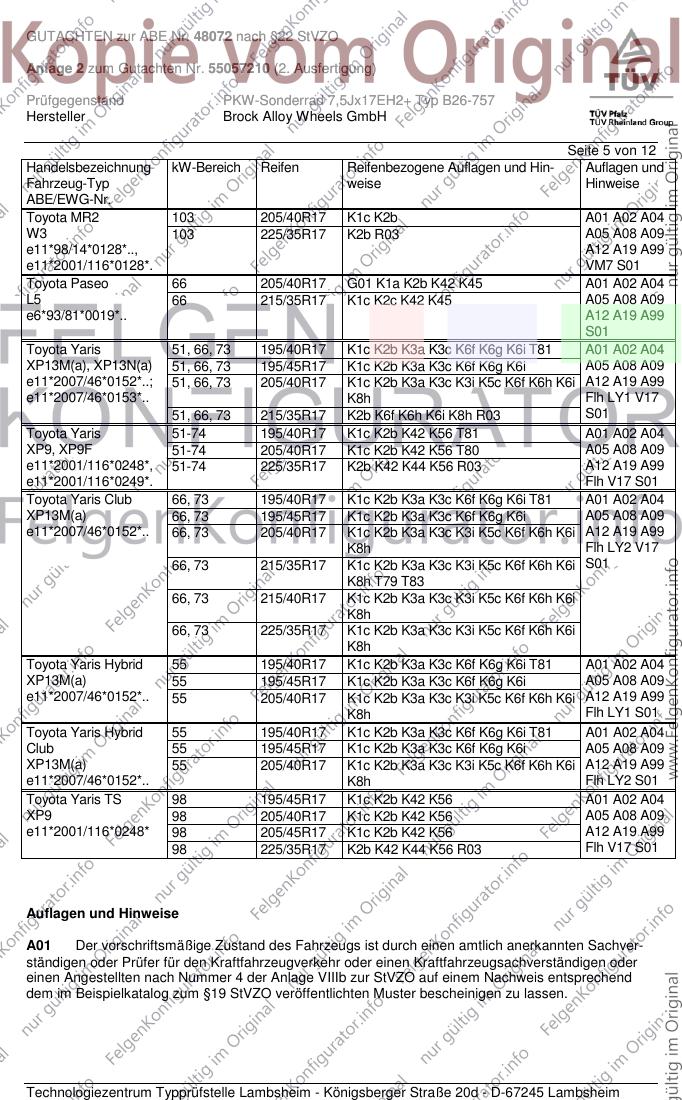

GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota MR2 103 205/40R17 K1c K2b A01 A02 A04
W3 103 225/35R17 K2b R03 A05 A08 A09
e11*98/14*0128*.., A12 A19 A99
e11*2001/116*0128*. VM7 S01
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 K45 A01 A02 A04
L5 66 215/35R17 K1c K2c K42 K45 A05 A08 A09
e6*93/81*0019*.. A12 A19 A99
S01
Toyota Yaris 51, 66, 73 195/40R17 K1c K2b K3a K3c K6f K6g K6i T81 A01 A02 A04
XP13M(a), XP13N(a) 51, 66, 73 195/45R17 K1c K2b K3a K3c K6f K6g K6i A05 A08 A09
e11*2007/46*0152*..; 51, 66, 73 205/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i A12 A19 A99
e11*2007/46*0153*.. K8h Flh LY1 V17
51, 66, 73 215/35R17 K2b K6f K6h K6i K8h R03 S01
Toyota Yaris 51-74 195/40R17 K1c K2b K42 K56 T81 A01 A02 A04
XP9, XP9F 51-74 205/40R17 K1c K2b K42 K56 T80 A05 A08 A09
e11*2001/116*0248*, 51-74 225/35R17 K2b K42 K44 K56 R03 A12 A19 A99
e11*2001/116*0249*. Flh V17 S01
Toyota Yaris Club 66, 73 195/40R17 K1c K2b K3a K3c K6f K6g K6i T81 A01 A02 A04
XP13M(a) 66, 73 195/45R17 K1c K2b K3a K3c K6f K6g K6i A05 A08 A09
e11*2007/46*0152*.. 66, 73 205/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i A12 A19 A99
K8h Flh LY2 V17
66, 73 215/35R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i S01
K8h T79 T83
66, 73 215/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
66, 73 225/35R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
Toyota Yaris Hybrid 55 195/40R17 K1c K2b K3a K3c K6f K6g K6i T81 A01 A02 A04
XP13M(a) 55 195/45R17 K1c K2b K3a K3c K6f K6g K6i A05 A08 A09
e11*2007/46*0152*.. 55 205/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i A12 A19 A99
K8h Flh LY1 S01
Toyota Yaris Hybrid 55 195/40R17 K1c K2b K3a K3c K6f K6g K6i T81 A01 A02 A04
Club 55 195/45R17 K1c K2b K3a K3c K6f K6g K6i A05 A08 A09
XP13M(a) 55 205/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i A12 A19 A99
e11*2007/46*0152*.. K8h Flh LY2 S01
Toyota Yaris TS 98 195/45R17 K1c K2b K42 K56 A01 A02 A04
XP9 98 205/40R17 K1c K2b K42 K56 A05 A08 A09
e11*2001/116*0248* 98 205/45R17 K1c K2b K42 K56 A12 A19 A99
98 225/35R17 K2b K42 K44 K56 R03 Flh V17 S01

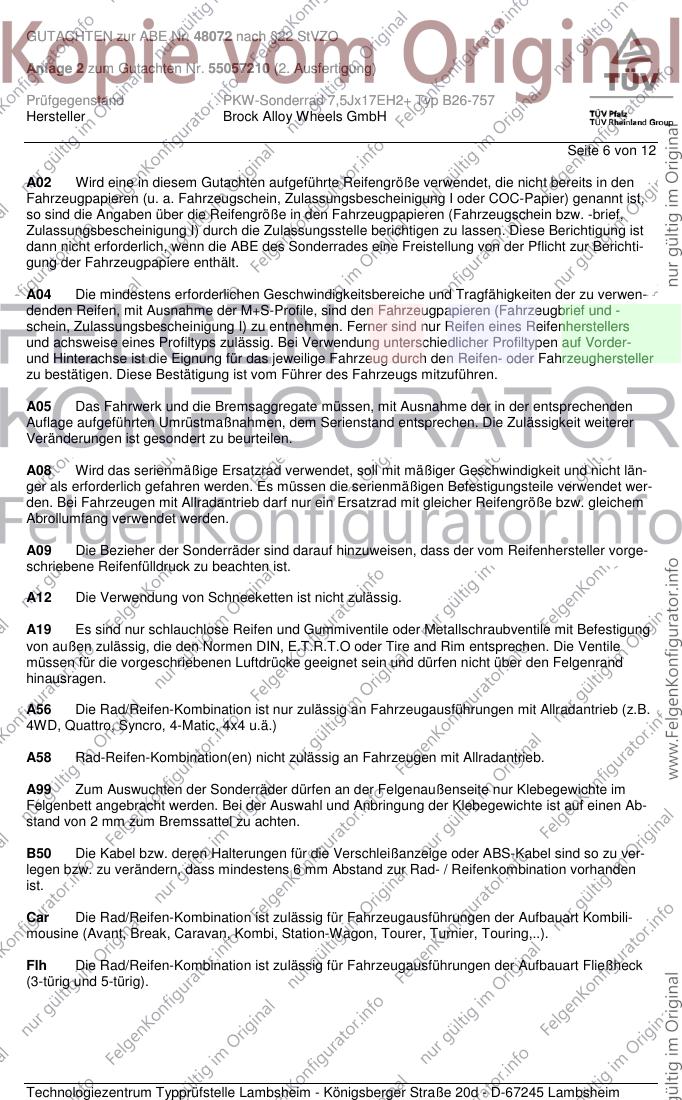

Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 12
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Ab-
stand von 2 mm zum Bremssattel zu achten.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 12
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 8 von 12
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 9 von 12
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Radhausin-
nenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Freigängig-
keit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an Fahrzeugausführun-
gen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der Gehäuseoberseite verfügen (2,75
Lenkradumdrehungen von Anschlag zu Anschlag). Bei Fahrzeugausführungen die werksseitig mit 16
Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und Zulassungsbescheinigung I) ausgerüstet werden
können, wird das so gekennzeichnete Lenkgetriebe verwendet.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
„Club“
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z. Zt. nur für Ausstattungsvariante „Club“
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH

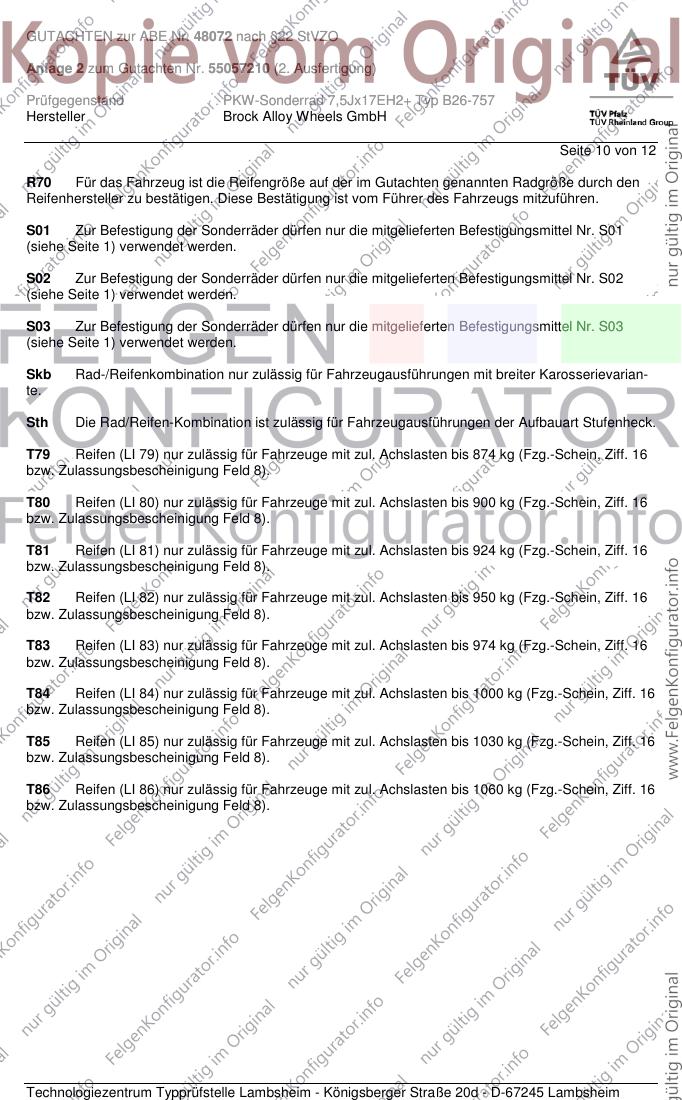

Seite 10 von 12
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievarian-
te.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH

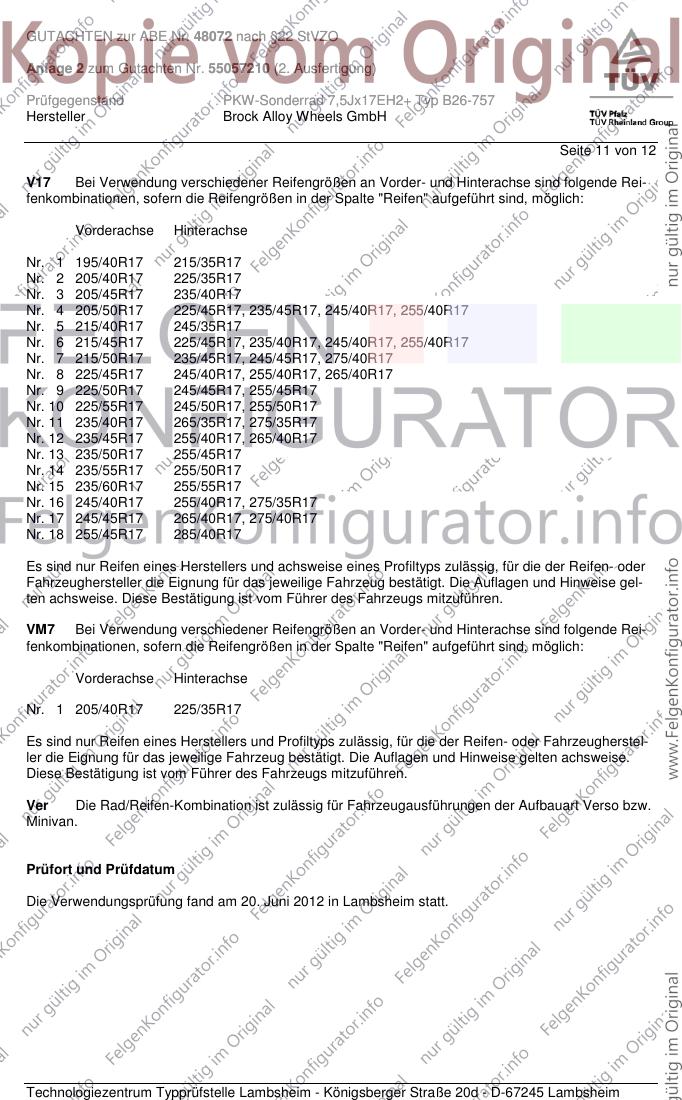

Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise.
Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Juni 2012 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH

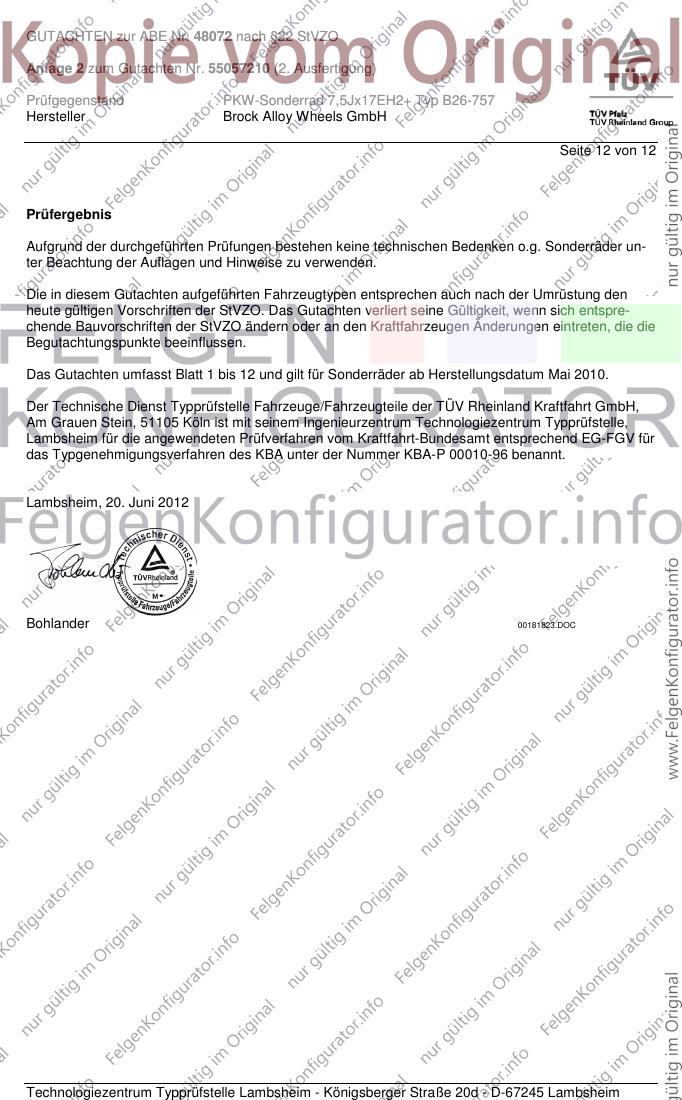

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Juni 2012
Bohlander 00181823.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B26 757
KBA 48072
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
