GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 1 von 12
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C18
Typ C18 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Loch- Einpress- Rad- Abrollumfang
Zentrierring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C18 757 35 02 591/10 CMS / 4/100/54,1 35 650 2105
SR02 Ø67,1 - Ø54,1
591/10 JF /
SR02 Ø67,1 - Ø54,1
Kennzeichnungen
KBA-Nummer 47984
Herstellerzeichen CMS
Radtyp und Ausführung C18 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 100 28
S05 Mutter M12x1,5 Kegel 60° 110 -
S06 Mutter M12x1,25 Kegel 60° 90 -
S07 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai, Kia, Mazda,
Subaru, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 K1c K2b K42 K56 T81 0A1 A01 A02
XP9F 73 205/40R17 K1c K2b K42 K56 T80 A04 A05 A08
e11*2001/116*0249*. 73 225/35R17 K2b K42 K44 K56 R03 A09 A12 A16
A23 Flh V17
S03
Daihatsu Materia 67,76 195/40R17 K1c K42 T81 0A1 A01 A02
M4 67,76 205/40R17 G01 K1c K2b K42 A04 A05 A08
e13*2001/116*0198*. 67,76 215/35R17 K1c K2b K42 K44 A09 A12 A16
A23 A58 S03
Hyundai Accent 71-83 195/40R17 K1c K2b K56 T81 0A1 A01 A02
MC 71-83 205/40R17 K1c K2b K56 T80 T81 A04 A05 A08
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83 A09 A12 A16
71-83 215/40R17 K1c K2b K41 K44 K56 A23 Flh S03
Hyundai Accent 71-83 195/40R17 K1c K2b K56 T81 0A1 A01 A02
MC, MCT 71-83 205/40R17 K1c K2b K56 T80 T81 A04 A05 A08
e4*2001/116*0103*.., 71-83 215/35R17 K1c K2b K41 K44 K56 T79 T83 A09 A12 A16
e4*2001/116*0110* 71-83 215/40R17 K1c K2b K41 K44 K56 A23 Sth S03
Hyundai Getz 46-81 205/40R17 G01 K1c K2b K41 K42 K44 K45 0A1 A01 A02
TB, TBI 46-81 215/35R17 K1c K2b K42 K44 T79 T83 A04 A05 A08
e4*98/14*0066*.., A09 A12 A16
e4*2001/116*0123*.. A23 Flh S03
Kia Rio 65-83 195/40R17 K1a K1b K2b T81 0A1 A01 A02
DE 65-83 205/40R17 K1a K1b K2b K56 T80 T81 A04 A05 A08
e4*2001/116*0093*.. 65-83 215/35R17 K1c K2b K41 K56 T79 T83 A09 A12 A16
65-83 215/40R17 K1c K2b K41 K44 K56 A23 Flh S03
Kia Rio 55-80 195/45R17 K2b T85 0A1 A01 A02
UB 55-80 205/40R17 K1a K1b K2b T84 A04 A05 A08
e11*2007/46*0195*.. 55-80 205/45R17 K1a K1b K2b A09 A12 A16
55-80 215/40R17 K1c K2b K4i K8c A23 A58 Flh
S03
Mazda 2 50-76 195/40R17 K1a K2b K42 T81 0A1 A01 A02
DE, DE1 50-76 205/40R17 G01 K1a K1b K2b K42 A04 A05 A08
e13*2001/116*0254*, 50-76 215/35R17 K1c K2b K42 A09 A12 A16
e13*2001/116*0255*. 50-76 225/35R17 K1c K2b K41 K42 K44 K56 A23 Flh V17
S03
Mazda 323 52-96 205/40R17 K41 K42 K44 K90 T80 T81 T84 0A1 A01 A02
BJ, BJD 52-96 215/35R17 K41 K42 K44 K90 T79 T83 A04 A05 A08
e1*97/27*0094*.., 52-96 225/35R17 K41 K42 K44 K90 T82 T86 A09 A12 A16
e1*98/14*0094*.., A23 Car K1c
e1*98/14*0181*.. K2c Lim V17
S03
Mazda 323 C, F, S 52-84 205/40R17 K2b K41 K42 K45 T80 T81 T84 0A1 A01 A02
BA 52-84 225/35R17 K2b K41 K42 K45 T82 T86 A04 A05 A08
G878, A09 A12 A16
e13*96/27*0023*.. A23 K1a V17
S03
Mazda 323 P 52-65 205/40R17 K2c K42 K56 T80 T81 T84 0A1 A01 A02
BA 52-65 225/35R17 K1a K2c K42 K44 K56 T82 T86 A04 A05 A08
e13*96/27*0023*.. A09 A12 A16
A23 V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

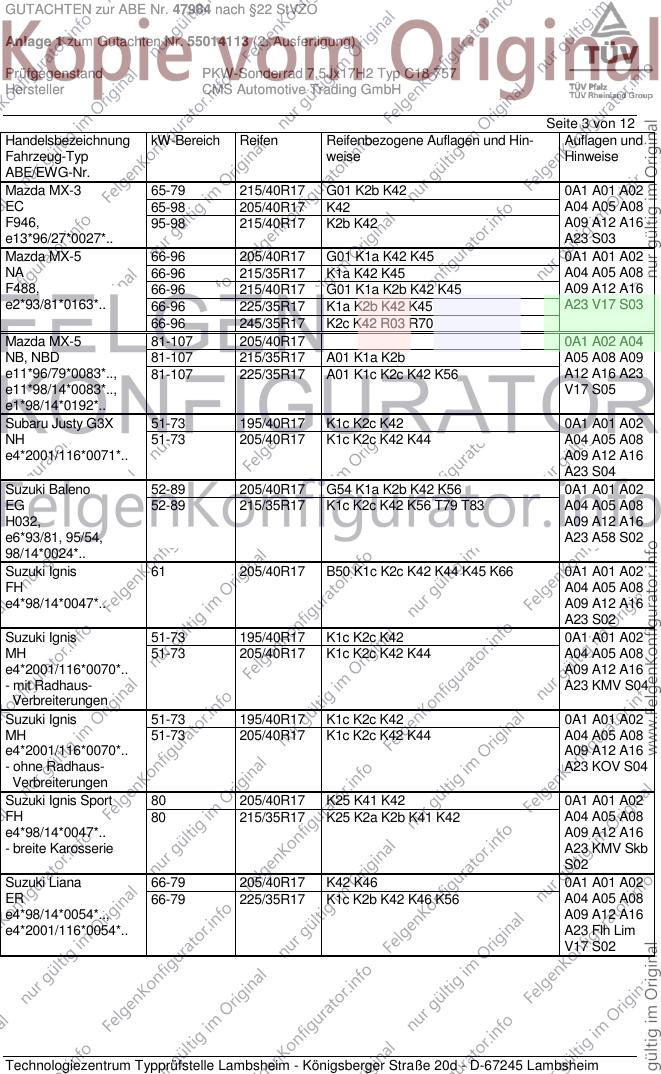

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Mazda MX-3 65-79 215/40R17 G01 K2b K42 0A1 A01 A02
EC 65-98 205/40R17 K42 A04 A05 A08
F946, 95-98 215/40R17 K2b K42 A09 A12 A16
e13*96/27*0027*.. A23 S03
Mazda MX-5 66-96 205/40R17 G01 K1a K42 K45 0A1 A01 A02
NA 66-96 215/35R17 K1a K42 K45 A04 A05 A08
F488, 66-96 215/40R17 G01 K1a K2b K42 K45 A09 A12 A16
e2*93/81*0163*.. 66-96 225/35R17 K1a K2b K42 K45 A23 V17 S03
66-96 245/35R17 K2c K42 R03 R70
Mazda MX-5 81-107 205/40R17 0A1 A02 A04
NB, NBD 81-107 215/35R17 A01 K1a K2b A05 A08 A09
e11*96/79*0083*.., 81-107 225/35R17 A01 K1c K2c K42 K56 A12 A16 A23
e11*98/14*0083*.., V17 S05
e1*98/14*0192*..
Subaru Justy G3X 51-73 195/40R17 K1c K2c K42 0A1 A01 A02
NH 51-73 205/40R17 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0071*.. A09 A12 A16
A23 S04
Suzuki Baleno 52-89 205/40R17 G54 K1a K2b K42 K56 0A1 A01 A02
EG 52-89 215/35R17 K1c K2c K42 K56 T79 T83 A04 A05 A08
H032, A09 A12 A16
e6*93/81, 95/54, A23 A58 S02
98/14*0024*..
Suzuki Ignis 61 205/40R17 B50 K1c K2c K42 K44 K45 K66 0A1 A01 A02
FH A04 A05 A08
e4*98/14*0047*.. A09 A12 A16
A23 S02
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 0A1 A01 A02
MH 51-73 205/40R17 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0070*.. A09 A12 A16
- mit Radhaus- A23 KMV S04
Verbreiterungen
Suzuki Ignis 51-73 195/40R17 K1c K2c K42 0A1 A01 A02
MH 51-73 205/40R17 K1c K2c K42 K44 A04 A05 A08
e4*2001/116*0070*.. A09 A12 A16
- ohne Radhaus- A23 KOV S04
Verbreiterungen
Suzuki Ignis Sport 80 205/40R17 K25 K41 K42 0A1 A01 A02
FH 80 215/35R17 K25 K2a K2b K41 K42 A04 A05 A08
e4*98/14*0047*.. A09 A12 A16
- breite Karosserie A23 KMV Skb
S02
Suzuki Liana 66-79 205/40R17 K42 K46 0A1 A01 A02
ER 66-79 225/35R17 K1c K2b K42 K46 K56 A04 A05 A08
e4*98/14*0054*.., A09 A12 A16
e4*2001/116*0054*.. A23 Flh Lim
V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Swift 67-75 195/40R17 K2b K42 0A1 A01 A02
EZ 67-75 195/45R17 K2b K42 A04 A05 A08
e4*2001/116*0102*.. 67-75 205/40R17 K1a K1b K2b K42 A09 A12 A16
67-75 215/35R17 K1c K2b K41 K42 A23 A58 Flh
67-75 215/40R17 K1c K2b K41 K42 K44 V17 S06
67-75 225/35R17 K1c K2c K41 K42 K44
Suzuki Swift 51-75 195/40R17 K2b K42 0A1 A01 A02
MZ 51-75 195/45R17 K2b K42 A04 A05 A08
e4*2001/116*0090*.. 51-75 205/40R17 K1a K1b K2b K42 A09 A12 A16
51-75 215/35R17 K1c K2b K41 K42 A23 A58 Flh
51-75 215/40R17 K1c K2b K41 K42 K44 V17 S04
51-75 225/35R17 K1c K2c K41 K42 K44
Suzuki Swift 55,66,69 195/40R17 K1c K2b K6d K6g T81 0A1 A01 A02
NZ 55,66,69 195/45R17 K1c K2b K6d K6h K8e A04 A05 A08
e4*2007/46*0155*..; 55,66,69 205/40R17 K1c K2b K6d K6g A09 A12 A16
e4*2007/46*0293*.. 55,66,69 205/45R17 K1c K2b K6d K6h K8e A23 A58 Flh
55,66,69 215/35R17 K1c K2c K3a K5a K6d K6h K8e LS1 V17 S04
55,66,69 215/40R17 K1c K2c K3a K5a K6d K6h K8e LS1
55,66,69 225/35R17 K2c K6d K6h K8e R03
Suzuki Swift 4x4 67-68 195/40R17 K2b 0A1 A01 A02
EZ 67-68 195/45R17 K2b A04 A05 A08
e4*2001/116*0102*.. 67-68 205/40R17 K1a K1b K2b A09 A12 A16
67-68 215/35R17 K1c K2b K42 A23 A56 Flh
67-68 215/40R17 K1c K2b K42 S06
Suzuki Swift 4x4 66,69 195/40R17 K1c K2b T81 0A1 A01 A02
FZ 66,69 195/45R17 K1c K2b A04 A05 A08
e4*2007/46*0198*..; 66,69 205/40R17 K1c K2b A09 A12 A16
e4*2007/46*0294*.. 66,69 205/45R17 K1c K2b A23 A56 Flh
66,69 215/35R17 K1c K2c LS1 S07
66,69 215/40R17 K1c K2c LS1
Toyota Corolla 53-84 205/40R17 K1c K42 K45 T80 T81 T84 0A1 A01 A02
E10 53-84 215/35R17 K1c K42 K45 T83 A04 A05 A08
G072, A09 A12 A16
e6*93/81*0005*.. A23 S03
Toyota Corolla 51-81 205/40R17 K1b K41 K42 K56 T81 T84 0A1 A01 A02
E11, E11U 51-81 215/35R17 K1b K2b K42 K44 K56 T83 A04 A05 A08
e6*95/54*0043*.., 51-81 225/35R17 K1c K2b K41 K42 K44 K45 K56 T82 A09 A12 A16
e11*98/14*0102*.. T86 A23 A58 V17
S05
Toyota Corolla 66-141 195/45R17 K1c K41 K42 T81 T85 0A1 A01 A02
E12-U -J -J1 -T -TS 66-141 205/45R17 K1c K2c K41 K42 A04 A05 A08
e11*98/14,2001/116* 66-141 215/40R17 K1c K2c K41 K42 T83 T85 A09 A12 A16
0178-0181,0251*.. 66-141 215/45R17 K1c K2c K41 K42 A23 Car Flh
66-141 235/40R17 K1c K2c K41 K42 K43 LK6 R70 Sth V17 Ver
S03
Toyota IQ 50,66,72 195/45R17 K1c K2b K6c K6i K8c 0A1 A01 A02
AJ1, /-MS1 50,66,72 205/40R17 K1c K2b K6c K6i K8c A04 A05 A08
e6*2001/116*0119*..; 50,66,72 205/45R17 K1c K2b K3b K6c K6i K8c A09 A12 A16
e11*2007/46*0238* 50,66,72 215/40R17 K1c K2b K3b K3i K5c K5i K6c K6i K8c A23 Flh S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

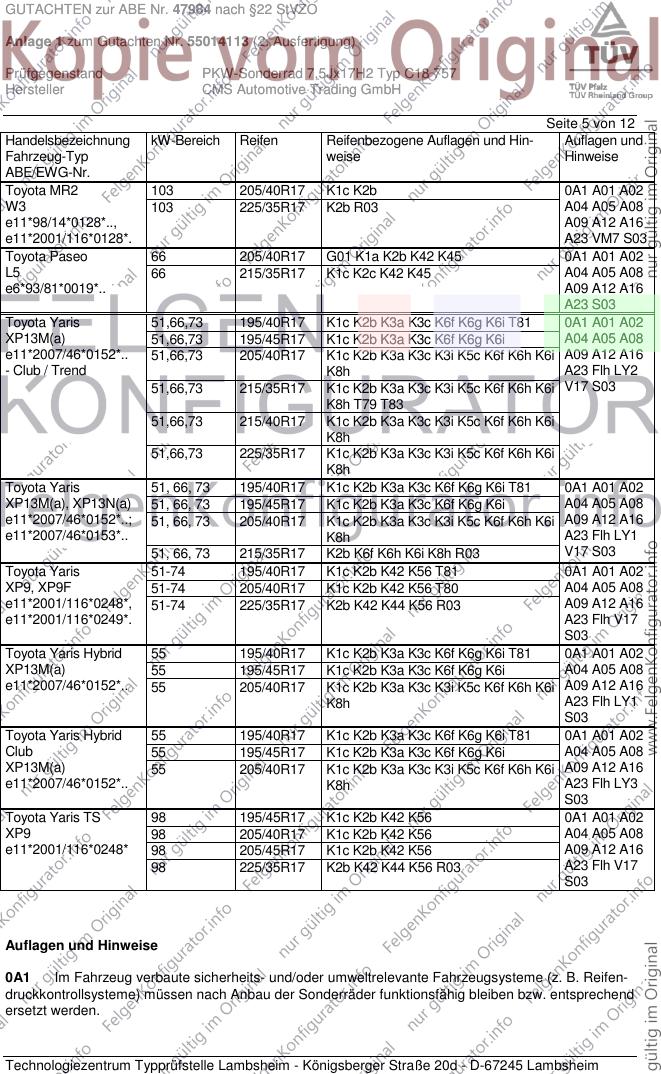

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota MR2 103 205/40R17 K1c K2b 0A1 A01 A02
W3 103 225/35R17 K2b R03 A04 A05 A08
e11*98/14*0128*.., A09 A12 A16
e11*2001/116*0128*. A23 VM7 S03
Toyota Paseo 66 205/40R17 G01 K1a K2b K42 K45 0A1 A01 A02
L5 66 215/35R17 K1c K2c K42 K45 A04 A05 A08
e6*93/81*0019*.. A09 A12 A16
A23 S03
Toyota Yaris 51,66,73 195/40R17 K1c K2b K3a K3c K6f K6g K6i T81 0A1 A01 A02
XP13M(a) 51,66,73 195/45R17 K1c K2b K3a K3c K6f K6g K6i A04 A05 A08
e11*2007/46*0152*.. 51,66,73 205/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i A09 A12 A16
- Club / Trend K8h A23 Flh LY2
51,66,73 215/35R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i V17 S03
K8h T79 T83
51,66,73 215/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
51,66,73 225/35R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i
K8h
Toyota Yaris 51, 66, 73 195/40R17 K1c K2b K3a K3c K6f K6g K6i T81 0A1 A01 A02
XP13M(a), XP13N(a) 51, 66, 73 195/45R17 K1c K2b K3a K3c K6f K6g K6i A04 A05 A08
e11*2007/46*0152*..; 51, 66, 73 205/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i A09 A12 A16
e11*2007/46*0153*.. K8h A23 Flh LY1
51, 66, 73 215/35R17 K2b K6f K6h K6i K8h R03 V17 S03
Toyota Yaris 51-74 195/40R17 K1c K2b K42 K56 T81 0A1 A01 A02
XP9, XP9F 51-74 205/40R17 K1c K2b K42 K56 T80 A04 A05 A08
e11*2001/116*0248*, 51-74 225/35R17 K2b K42 K44 K56 R03 A09 A12 A16
e11*2001/116*0249*. A23 Flh V17
S03
Toyota Yaris Hybrid 55 195/40R17 K1c K2b K3a K3c K6f K6g K6i T81 0A1 A01 A02
XP13M(a) 55 195/45R17 K1c K2b K3a K3c K6f K6g K6i A04 A05 A08
e11*2007/46*0152*.. 55 205/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i A09 A12 A16
K8h A23 Flh LY1
S03
Toyota Yaris Hybrid 55 195/40R17 K1c K2b K3a K3c K6f K6g K6i T81 0A1 A01 A02
Club 55 195/45R17 K1c K2b K3a K3c K6f K6g K6i A04 A05 A08
XP13M(a) 55 205/40R17 K1c K2b K3a K3c K3i K5c K6f K6h K6i A09 A12 A16
e11*2007/46*0152*.. K8h A23 Flh LY3
S03
Toyota Yaris TS 98 195/45R17 K1c K2b K42 K56 0A1 A01 A02
XP9 98 205/40R17 K1c K2b K42 K56 A04 A05 A08
e11*2001/116*0248* 98 205/45R17 K1c K2b K42 K56 A09 A12 A16
98 225/35R17 K2b K42 K44 K56 R03 A23 Flh V17
S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

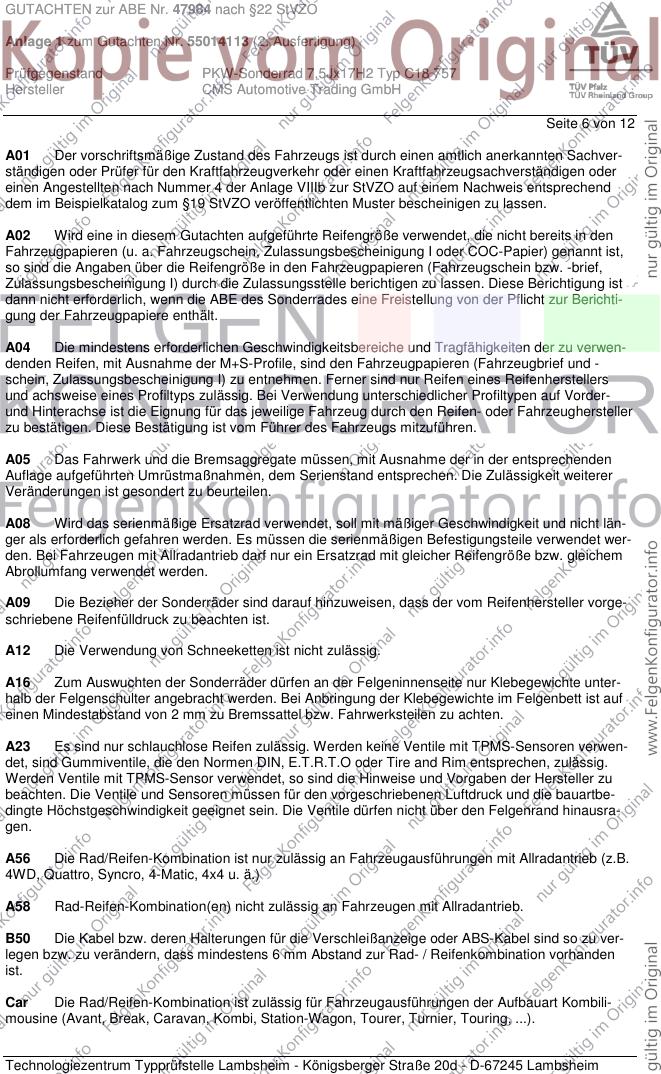

Seite 6 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu
beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbe-
dingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausra-
gen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu ver-
legen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

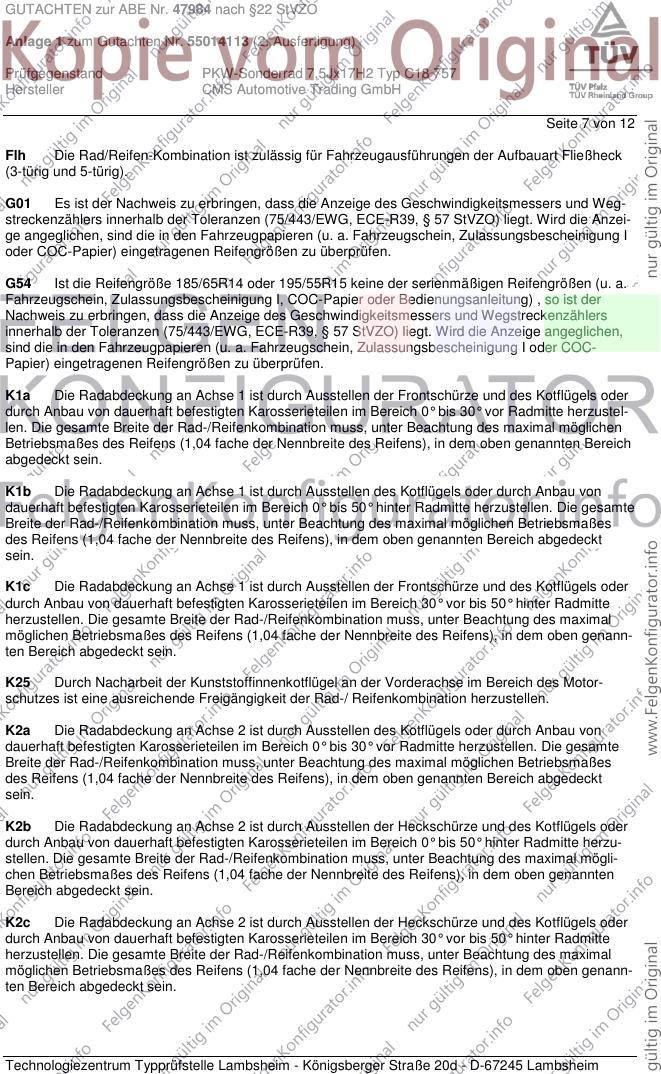

Seite 7 von 12
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G54 Ist die Reifengröße 185/65R14 oder 195/55R15 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

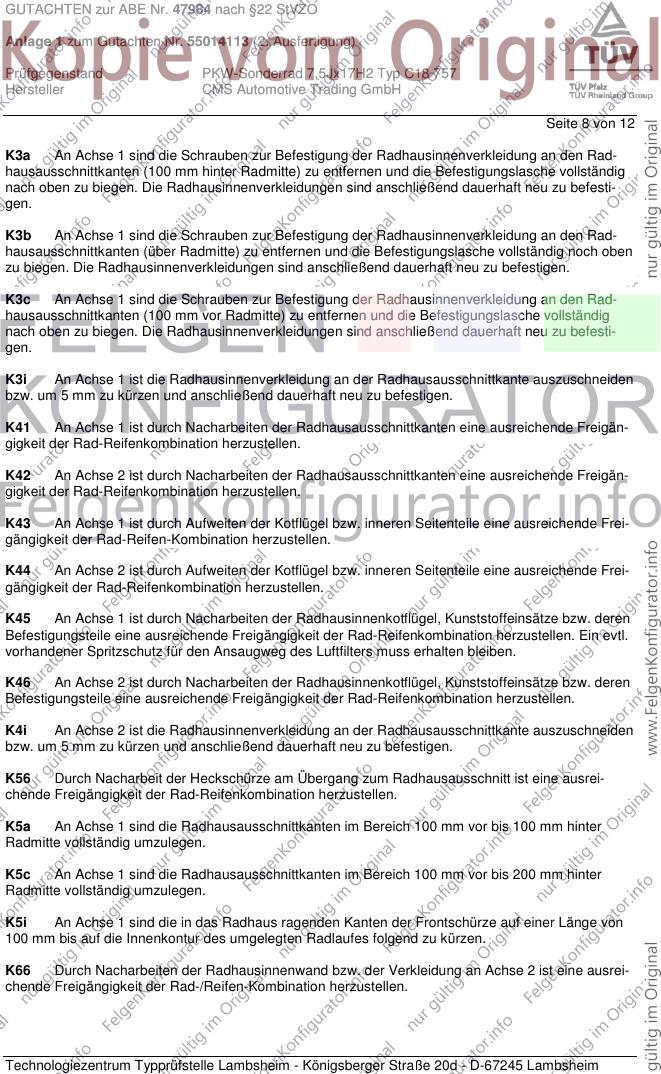

Seite 8 von 12
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH

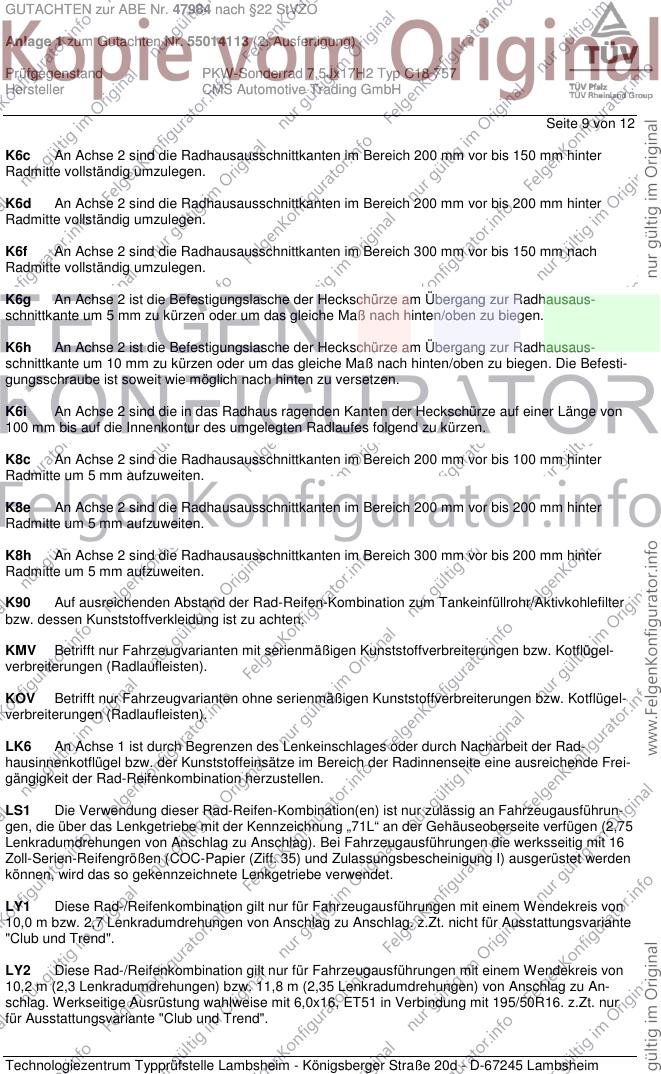

Seite 9 von 12
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an Fahrzeugausführun-
gen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der Gehäuseoberseite verfügen (2,75
Lenkradumdrehungen von Anschlag zu Anschlag). Bei Fahrzeugausführungen die werksseitig mit 16
Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und Zulassungsbescheinigung I) ausgerüstet werden
können, wird das so gekennzeichnete Lenkgetriebe verwendet.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,0 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. z.Zt. nicht für Ausstattungsvariante
"Club und Trend".
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m (2,3 Lenkradumdrehungen) bzw. 11,8 m (2,35 Lenkradumdrehungen) von Anschlag zu An-
schlag. Werkseitige Ausrüstung wahlweise mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur
für Ausstattungsvariante "Club und Trend".
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 10 von 12

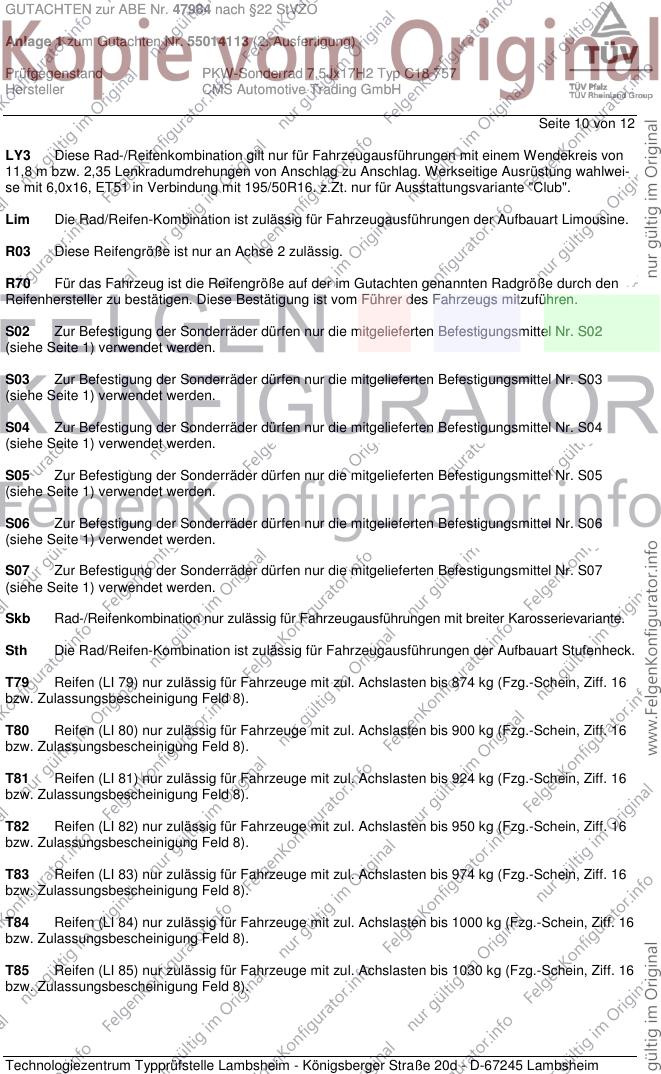

LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante "Club".
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter Karosserievariante.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 11 von 12
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VM7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten achsweise.
Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. April 2014 in Lambsheim statt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Speichen ww. lackiert oder poliert.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47984 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55014113 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ C18 757
Hersteller CMS Automotive Trading GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. April 2014
Bohlander 00209454.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
