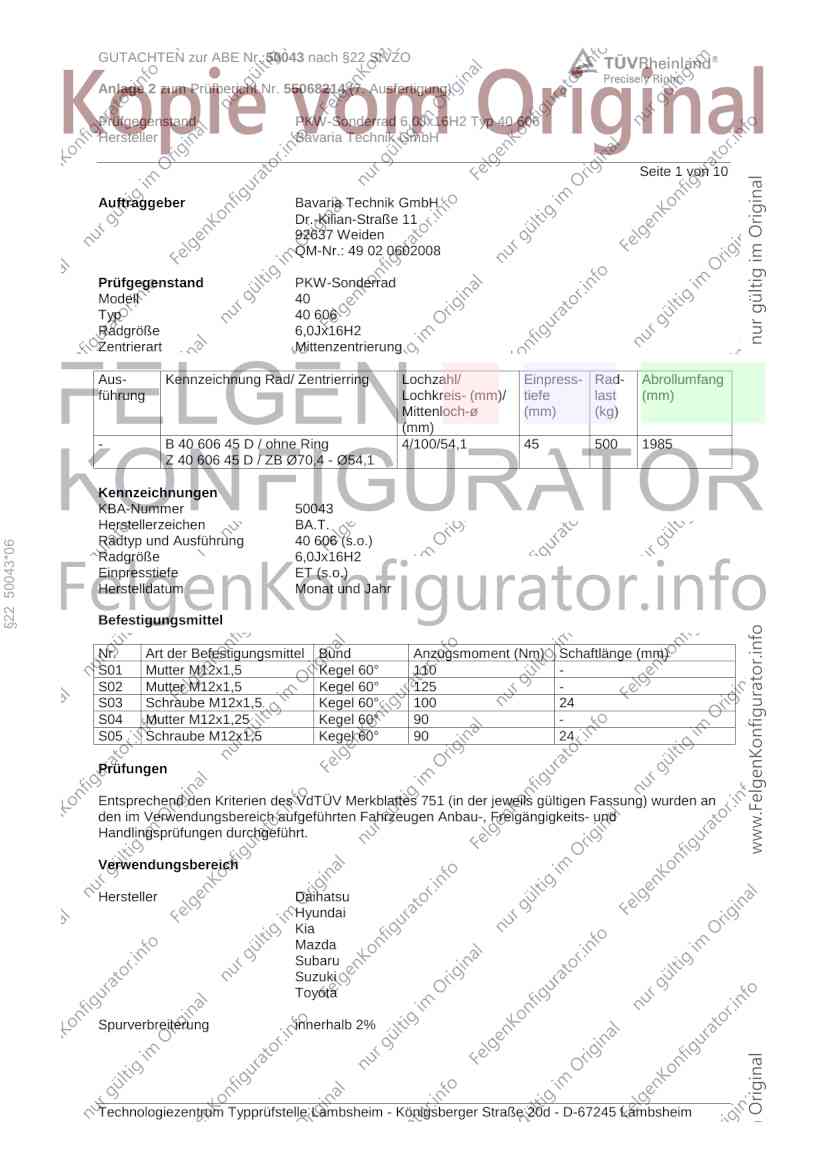

GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 1 von 10
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0602008
Prüfgegenstand PKW-Sonderrad
Modell 40
Typ 40 606
Radgröße 6,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- B 40 606 45 D / ohne Ring 4/100/54,1 45 500 1985
Z 40 606 45 D / ZB Ø70,4 - Ø54,1
Kennzeichnungen
KBA-Nummer 50043
Herstellerzeichen BA.T.
Radtyp und Ausführung 40 606 (s.o.)
§22 50043*06
Radgröße 6,0Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Schraube M12x1,5 Kegel 60° 100 24
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Schraube M12x1,5 Kegel 60° 90 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu
Hyundai
Kia
Mazda
Subaru
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

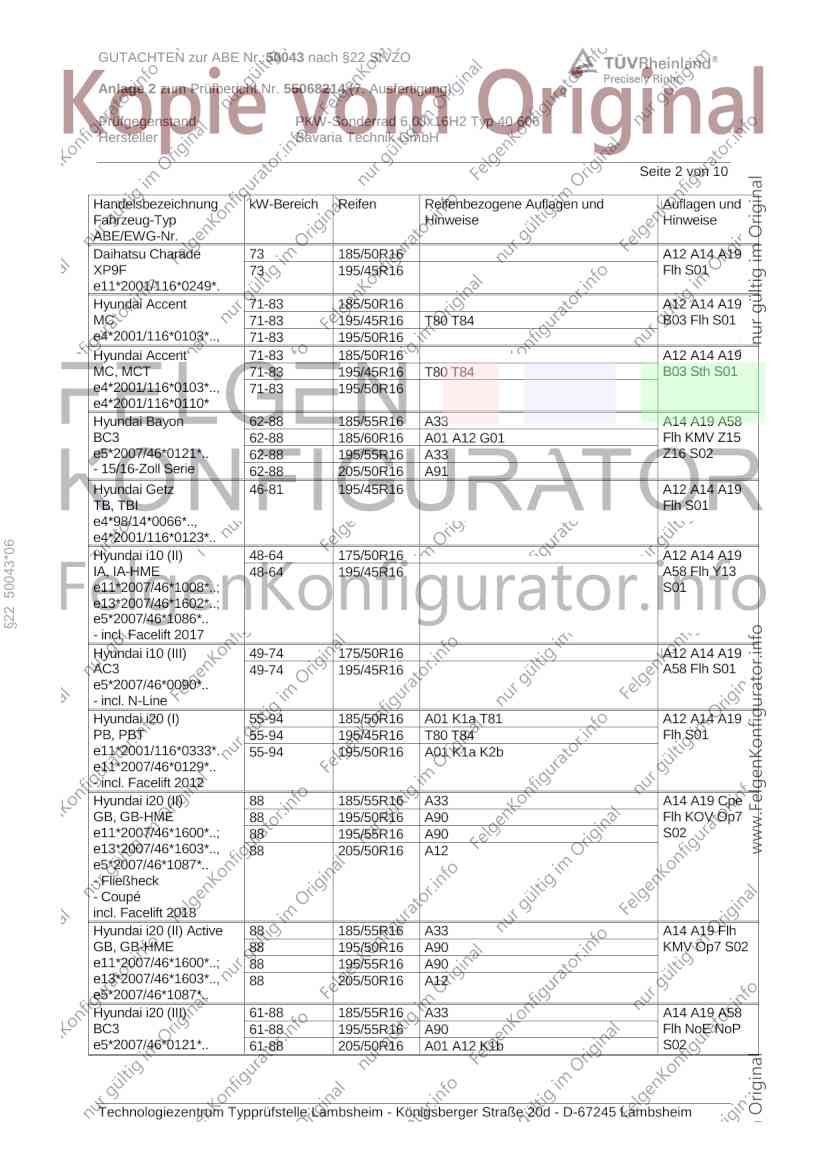

GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 185/50R16 A12 A14 A19
XP9F 73 195/45R16 Flh S01
e11*2001/116*0249*.
Hyundai Accent 71-83 185/50R16 A12 A14 A19
MC 71-83 195/45R16 T80 T84 B03 Flh S01
e4*2001/116*0103*.., 71-83 195/50R16
Hyundai Accent 71-83 185/50R16 A12 A14 A19
MC, MCT 71-83 195/45R16 T80 T84 B03 Sth S01
e4*2001/116*0103*.., 71-83 195/50R16
e4*2001/116*0110*
Hyundai Bayon 62-88 185/55R16 A33 A14 A19 A58
BC3 62-88 185/60R16 A01 A12 G01 Flh KMV Z15
e5*2007/46*0121*.. 62-88 195/55R16 A33 Z16 S02
- 15/16-Zoll Serie 62-88 205/50R16 A91
Hyundai Getz 46-81 195/45R16 A12 A14 A19
TB, TBI Flh S01
e4*98/14*0066*..,
e4*2001/116*0123*..
§22 50043*06
Hyundai i10 (II) 48-64 175/50R16 A12 A14 A19
IA, IA-HME 48-64 195/45R16 A58 Flh Y13
e11*2007/46*1008*..; S01
e13*2007/46*1602*..;
e5*2007/46*1086*..
- incl. Facelift 2017
Hyundai i10 (III) 49-74 175/50R16 A12 A14 A19
AC3 49-74 195/45R16 A58 Flh S01
e5*2007/46*0090*..
- incl. N-Line
Hyundai i20 (I) 55-94 185/50R16 A01 K1a T81 A12 A14 A19
PB, PBT 55-94 195/45R16 T80 T84 Flh S01
e11*2001/116*0333*. 55-94 195/50R16 A01 K1a K2b
e11*2007/46*0129*..
- incl. Facelift 2012
Hyundai i20 (II) 88 185/55R16 A33 A14 A19 Cpe
GB, GB-HME 88 195/50R16 A90 Flh KOV Op7
e11*2007/46*1600*..; 88 195/55R16 A90 S02
e13*2007/46*1603*.., 88 205/50R16 A12
e5*2007/46*1087*..
- Fließheck
- Coupé
incl. Facelift 2018
Hyundai i20 (II) Active 88 185/55R16 A33 A14 A19 Flh
GB, GB-HME 88 195/50R16 A90 KMV Op7 S02
e11*2007/46*1600*..; 88 195/55R16 A90
e13*2007/46*1603*.., 88 205/50R16 A12
e5*2007/46*1087*..
Hyundai i20 (III) 61-88 185/55R16 A33 A14 A19 A58
BC3 61-88 195/55R16 A90 Flh NoE NoP
e5*2007/46*0121*.. 61-88 205/50R16 A01 A12 K1b S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

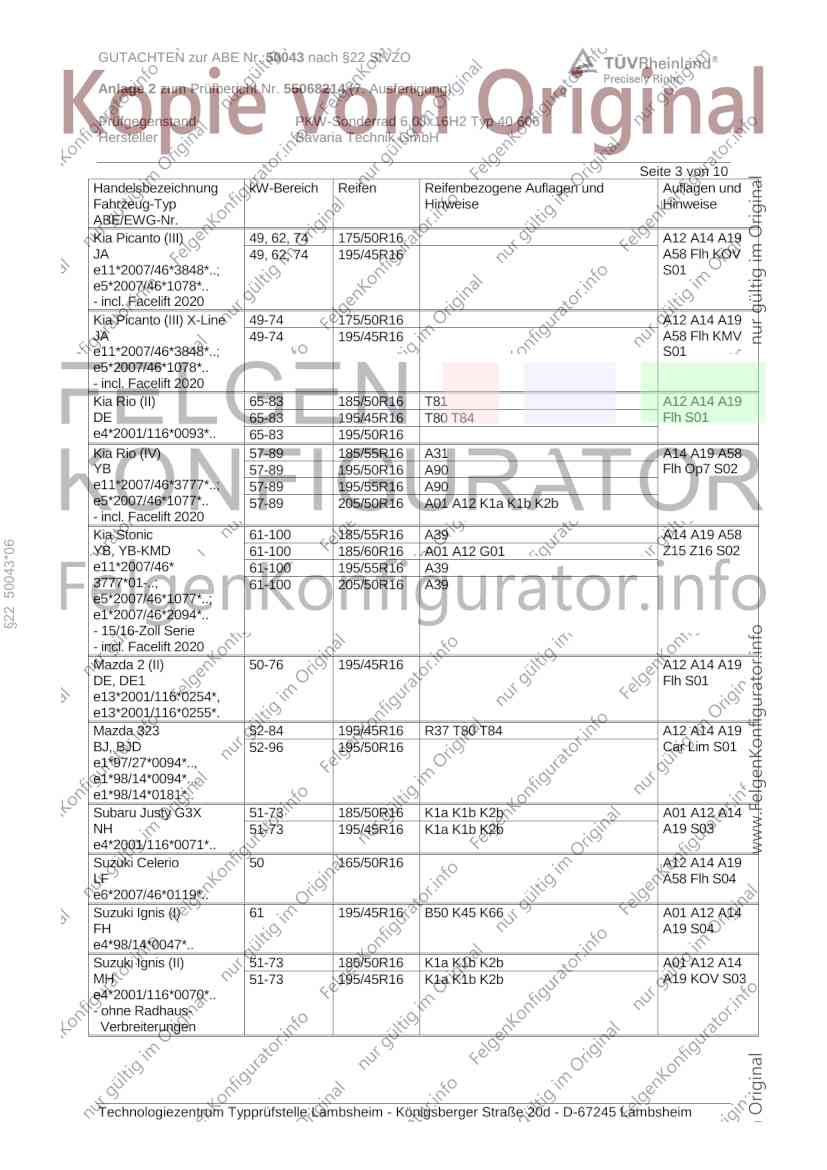

GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Kia Picanto (III) 49, 62, 74 175/50R16 A12 A14 A19
JA 49, 62, 74 195/45R16 A58 Flh KOV
e11*2007/46*3848*..; S01
e5*2007/46*1078*..
- incl. Facelift 2020
Kia Picanto (III) X-Line 49-74 175/50R16 A12 A14 A19
JA 49-74 195/45R16 A58 Flh KMV
e11*2007/46*3848*..; S01
e5*2007/46*1078*..
- incl. Facelift 2020
Kia Rio (II) 65-83 185/50R16 T81 A12 A14 A19
DE 65-83 195/45R16 T80 T84 Flh S01
e4*2001/116*0093*.. 65-83 195/50R16
Kia Rio (IV) 57-89 185/55R16 A31 A14 A19 A58
YB 57-89 195/50R16 A90 Flh Op7 S02
e11*2007/46*3777*..; 57-89 195/55R16 A90
e5*2007/46*1077*.. 57-89 205/50R16 A01 A12 K1a K1b K2b
- incl. Facelift 2020
Kia Stonic 61-100 185/55R16 A39 A14 A19 A58
§22 50043*06
YB, YB-KMD 61-100 185/60R16 A01 A12 G01 Z15 Z16 S02
e11*2007/46* 61-100 195/55R16 A39
3777*01-..; 61-100 205/50R16 A39
e5*2007/46*1077*..;
e1*2007/46*2094*..
- 15/16-Zoll Serie
- incl. Facelift 2020
Mazda 2 (II) 50-76 195/45R16 A12 A14 A19
DE, DE1 Flh S01
e13*2001/116*0254*,
e13*2001/116*0255*.
Mazda 323 52-84 195/45R16 R37 T80 T84 A12 A14 A19
BJ, BJD 52-96 195/50R16 Car Lim S01
e1*97/27*0094*..,
e1*98/14*0094*..,
e1*98/14*0181*..
Subaru Justy G3X 51-73 185/50R16 K1a K1b K2b A01 A12 A14
NH 51-73 195/45R16 K1a K1b K2b A19 S03
e4*2001/116*0071*..
Suzuki Celerio 50 165/50R16 A12 A14 A19
LF A58 Flh S04
e6*2007/46*0119*..
Suzuki Ignis (I) 61 195/45R16 B50 K45 K66 A01 A12 A14
FH A19 S04
e4*98/14*0047*..
Suzuki Ignis (II) 51-73 185/50R16 K1a K1b K2b A01 A12 A14
MH 51-73 195/45R16 K1a K1b K2b A19 KOV S03
e4*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

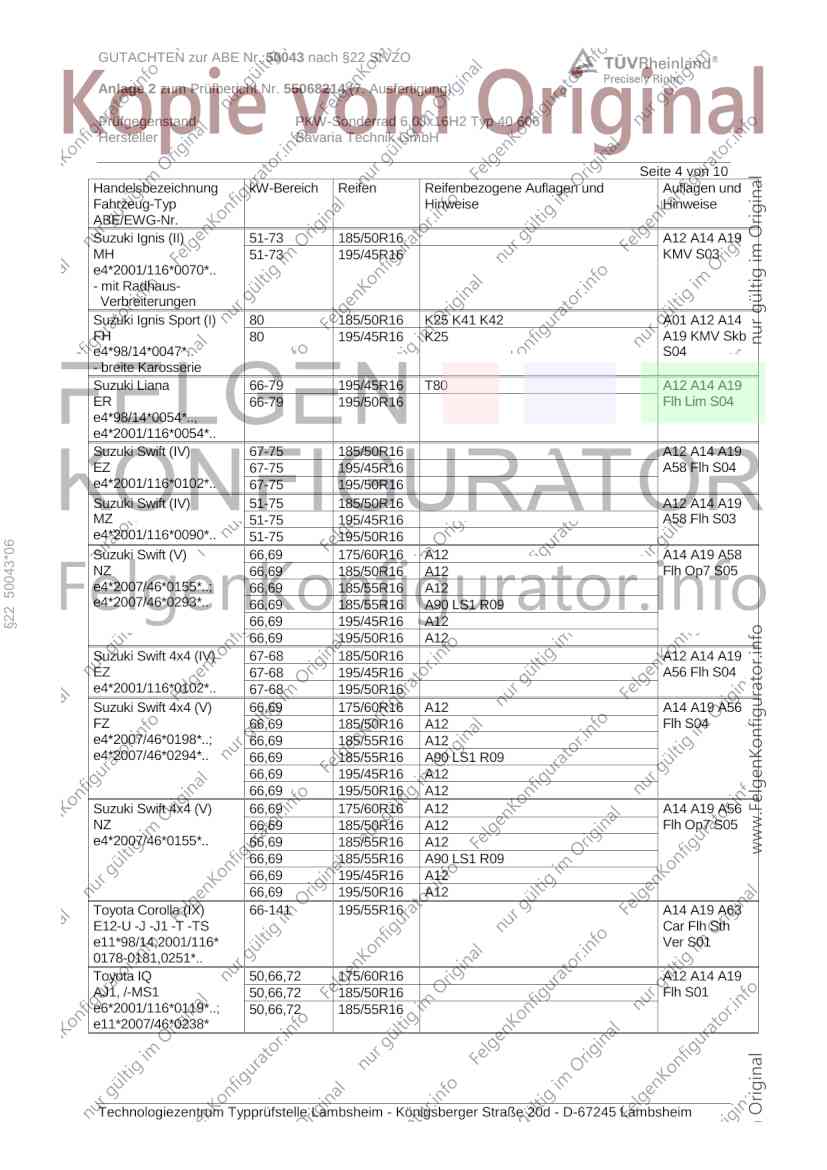

GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Ignis (II) 51-73 185/50R16 A12 A14 A19
MH 51-73 195/45R16 KMV S03
e4*2001/116*0070*..
- mit Radhaus-
Verbreiterungen
Suzuki Ignis Sport (I) 80 185/50R16 K25 K41 K42 A01 A12 A14
FH 80 195/45R16 K25 A19 KMV Skb
e4*98/14*0047*.. S04
- breite Karosserie
Suzuki Liana 66-79 195/45R16 T80 A12 A14 A19
ER 66-79 195/50R16 Flh Lim S04
e4*98/14*0054*..,
e4*2001/116*0054*..
Suzuki Swift (IV) 67-75 185/50R16 A12 A14 A19
EZ 67-75 195/45R16 A58 Flh S04
e4*2001/116*0102*.. 67-75 195/50R16
Suzuki Swift (IV) 51-75 185/50R16 A12 A14 A19
MZ 51-75 195/45R16 A58 Flh S03
e4*2001/116*0090*.. 51-75 195/50R16
§22 50043*06
Suzuki Swift (V) 66,69 175/60R16 A12 A14 A19 A58
NZ 66,69 185/50R16 A12 Flh Op7 S05
e4*2007/46*0155*..; 66,69 185/55R16 A12
e4*2007/46*0293*.. 66,69 185/55R16 A90 LS1 R09
66,69 195/45R16 A12
66,69 195/50R16 A12
Suzuki Swift 4x4 (IV) 67-68 185/50R16 A12 A14 A19
EZ 67-68 195/45R16 A56 Flh S04
e4*2001/116*0102*.. 67-68 195/50R16
Suzuki Swift 4x4 (V) 66,69 175/60R16 A12 A14 A19 A56
FZ 66,69 185/50R16 A12 Flh S04
e4*2007/46*0198*..; 66,69 185/55R16 A12
e4*2007/46*0294*.. 66,69 185/55R16 A90 LS1 R09
66,69 195/45R16 A12
66,69 195/50R16 A12
Suzuki Swift 4x4 (V) 66,69 175/60R16 A12 A14 A19 A56
NZ 66,69 185/50R16 A12 Flh Op7 S05
e4*2007/46*0155*.. 66,69 185/55R16 A12
66,69 185/55R16 A90 LS1 R09
66,69 195/45R16 A12
66,69 195/50R16 A12
Toyota Corolla (IX) 66-141 195/55R16 A14 A19 A63
E12-U -J -J1 -T -TS Car Flh Sth
e11*98/14,2001/116* Ver S01
0178-0181,0251*..
Toyota IQ 50,66,72 175/60R16 A12 A14 A19
AJ1, /-MS1 50,66,72 185/50R16 Flh S01
e6*2001/116*0119*..; 50,66,72 185/55R16
e11*2007/46*0238*
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

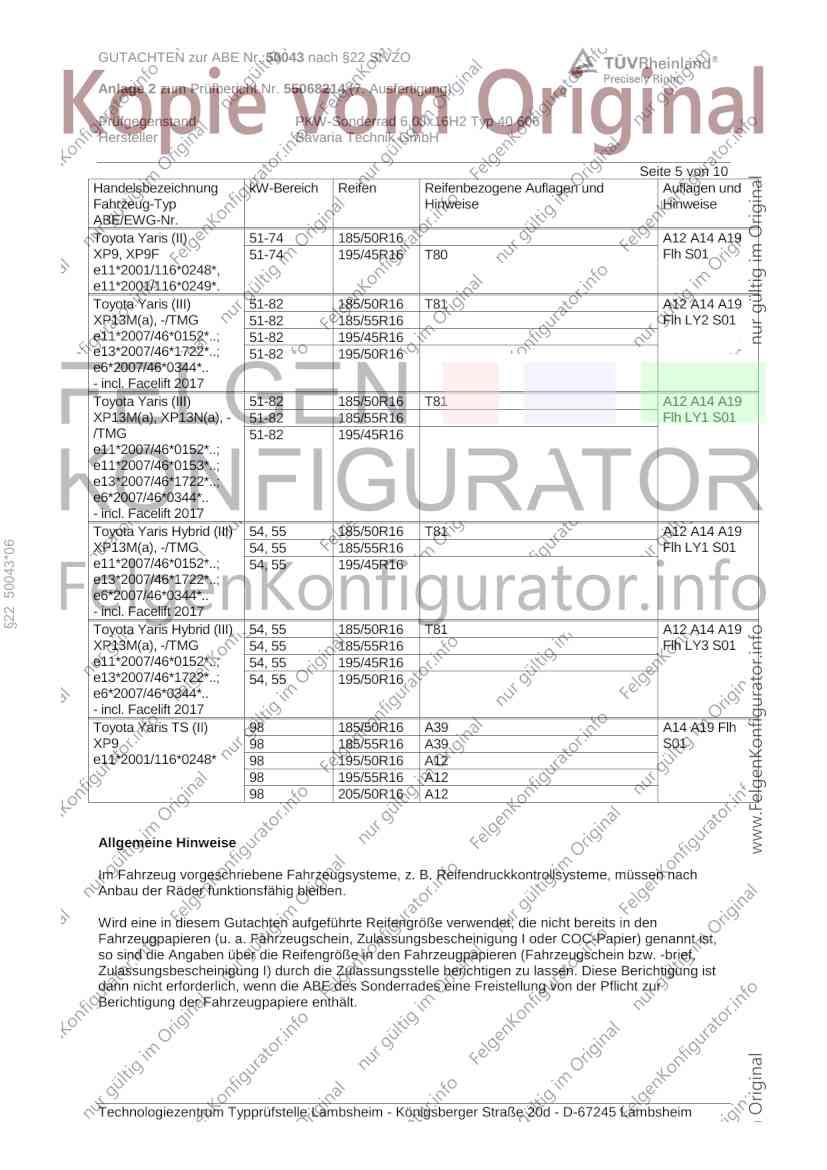

GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Yaris (II) 51-74 185/50R16 A12 A14 A19
XP9, XP9F 51-74 195/45R16 T80 Flh S01
e11*2001/116*0248*,
e11*2001/116*0249*.
Toyota Yaris (III) 51-82 185/50R16 T81 A12 A14 A19
XP13M(a), -/TMG 51-82 185/55R16 Flh LY2 S01
e11*2007/46*0152*..; 51-82 195/45R16
e13*2007/46*1722*..; 51-82 195/50R16
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris (III) 51-82 185/50R16 T81 A12 A14 A19
XP13M(a), XP13N(a), - 51-82 185/55R16 Flh LY1 S01
/TMG 51-82 195/45R16
e11*2007/46*0152*..;
e11*2007/46*0153*..;
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid (III) 54, 55 185/50R16 T81 A12 A14 A19
§22 50043*06
XP13M(a), -/TMG 54, 55 185/55R16 Flh LY1 S01
e11*2007/46*0152*..; 54, 55 195/45R16
e13*2007/46*1722*..;
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris Hybrid (III) 54, 55 185/50R16 T81 A12 A14 A19
XP13M(a), -/TMG 54, 55 185/55R16 Flh LY3 S01
e11*2007/46*0152*..; 54, 55 195/45R16
e13*2007/46*1722*..; 54, 55 195/50R16
e6*2007/46*0344*..
- incl. Facelift 2017
Toyota Yaris TS (II) 98 185/50R16 A39 A14 A19 Flh
XP9 98 185/55R16 A39 S01
e11*2001/116*0248* 98 195/50R16 A12
98 195/55R16 A12
98 205/50R16 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

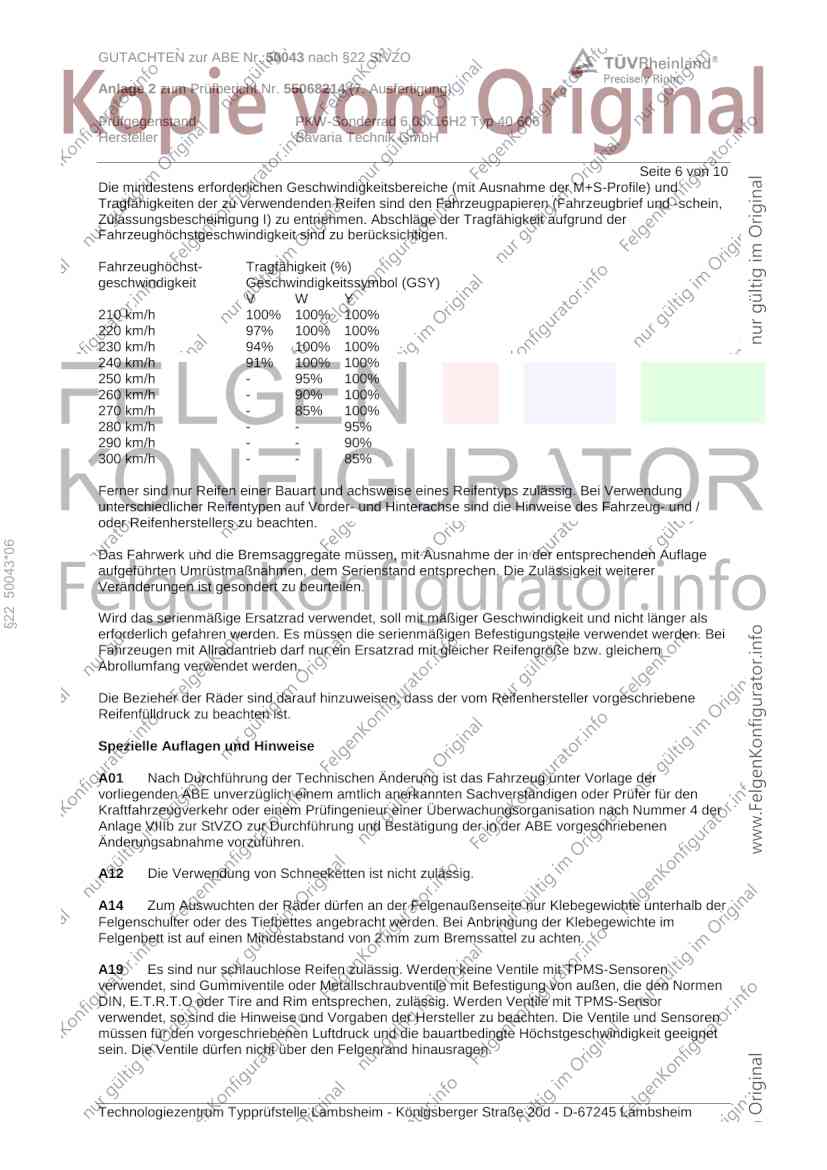

GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 6 von 10
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§22 50043*06
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

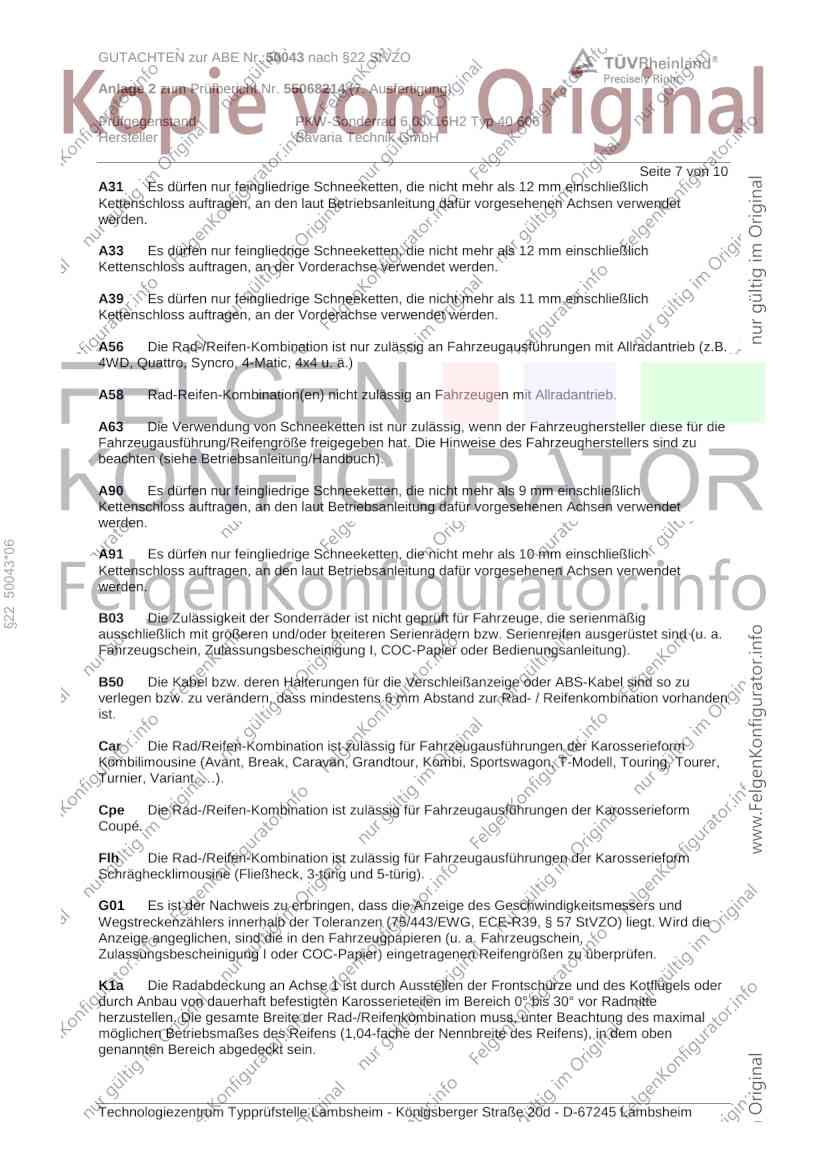

GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 7 von 10
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
§22 50043*06
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B50 Die Kabel bzw. deren Halterungen für die Verschleißanzeige oder ABS-Kabel sind so zu
verlegen bzw. zu verändern, dass mindestens 6 mm Abstand zur Rad- / Reifenkombination vorhanden
ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 8 von 10

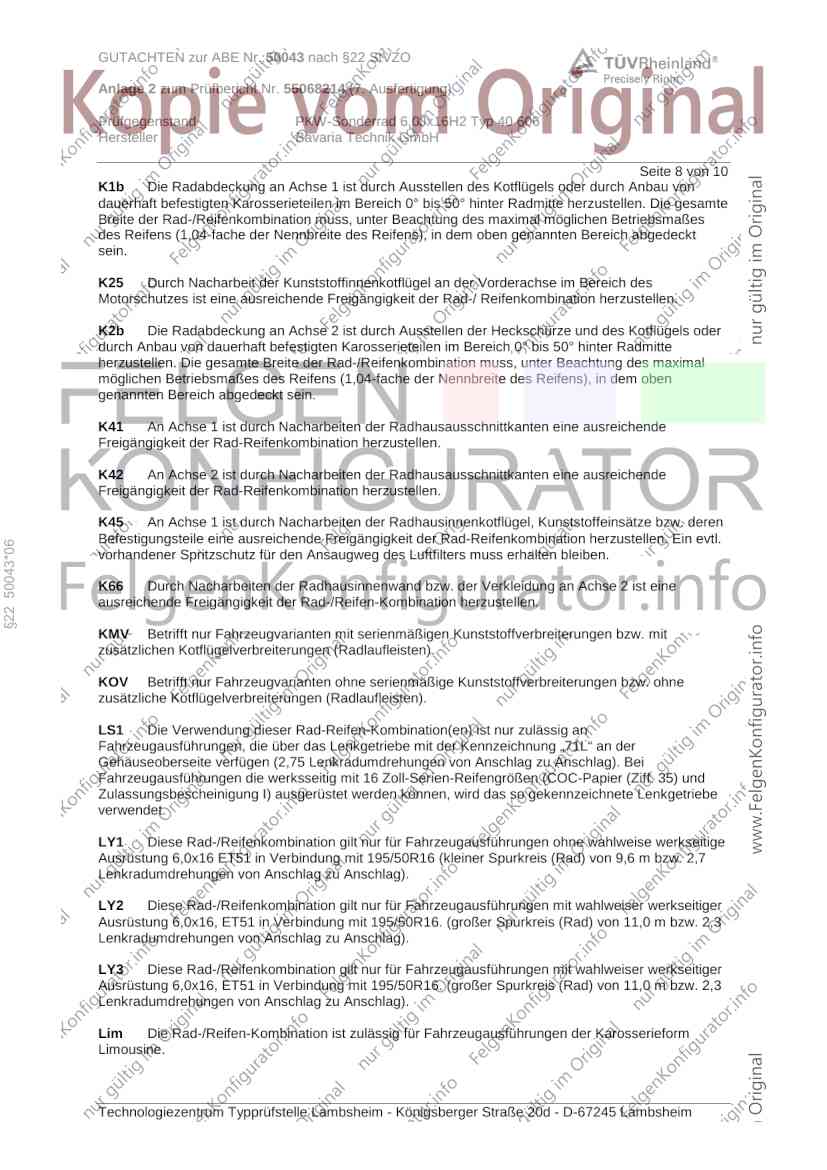

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
§22 50043*06
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an
Fahrzeugausführungen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der
Gehäuseoberseite verfügen (2,75 Lenkradumdrehungen von Anschlag zu Anschlag). Bei
Fahrzeugausführungen die werksseitig mit 16 Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und
Zulassungsbescheinigung I) ausgerüstet werden können, wird das so gekennzeichnete Lenkgetriebe
verwendet.
LY1 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen ohne wahlweise werkseitige
Ausrüstung 6,0x16 ET51 in Verbindung mit 195/50R16 (kleiner Spurkreis (Rad) von 9,6 m bzw. 2,7
Lenkradumdrehungen von Anschlag zu Anschlag).
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit wahlweiser werkseitiger
Ausrüstung 6,0x16, ET51 in Verbindung mit 195/50R16. (großer Spurkreis (Rad) von 11,0 m bzw. 2,3
Lenkradumdrehungen von Anschlag zu Anschlag).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 9 von 10

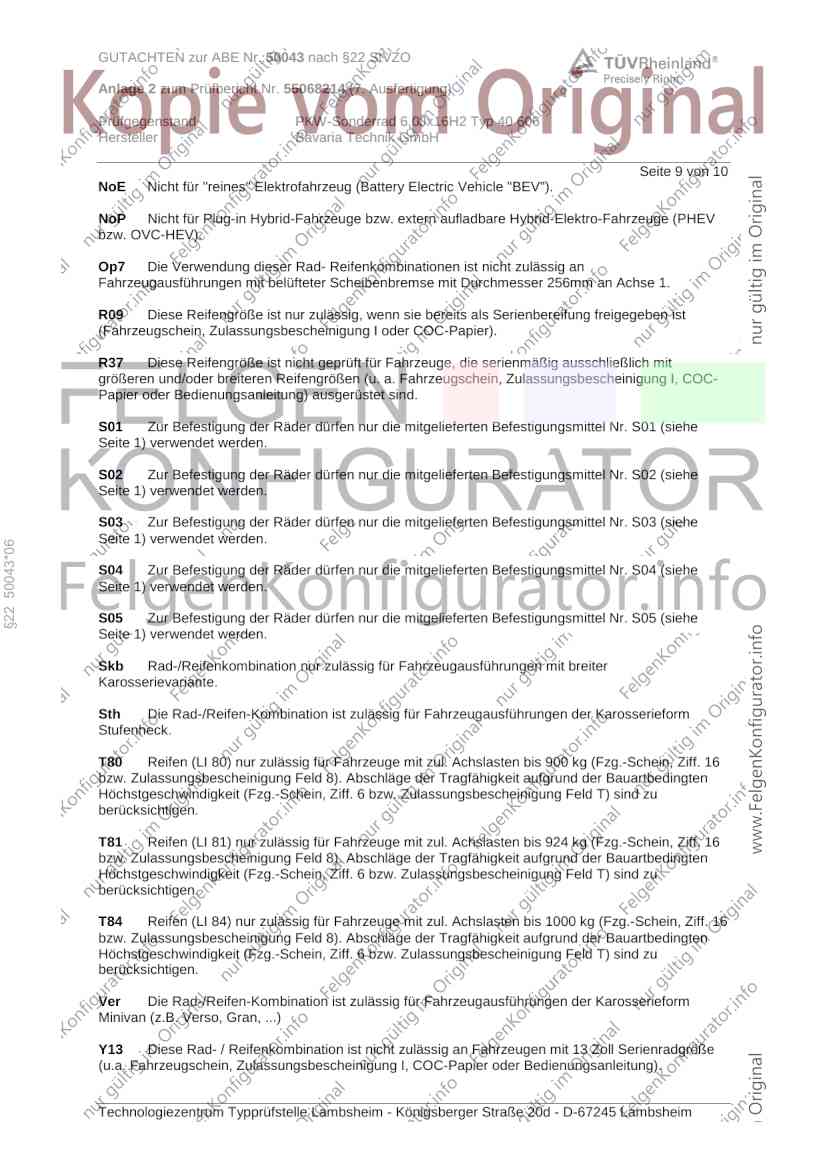

NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Op7 Die Verwendung dieser Rad- Reifenkombinationen ist nicht zulässig an
Fahrzeugausführungen mit belüfteter Scheibenbremse mit Durchmesser 256mm an Achse 1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
§22 50043*06
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Skb Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit breiter
Karosserievariante.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Ver Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
Y13 Diese Rad- / Reifenkombination ist nicht zulässig an Fahrzeugen mit 13 Zoll Serienradgröße
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50043 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55068214 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,0Jx16H2 Typ 40 606
Hersteller Bavaria Technik GmbH
Seite 10 von 10
Z15 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).

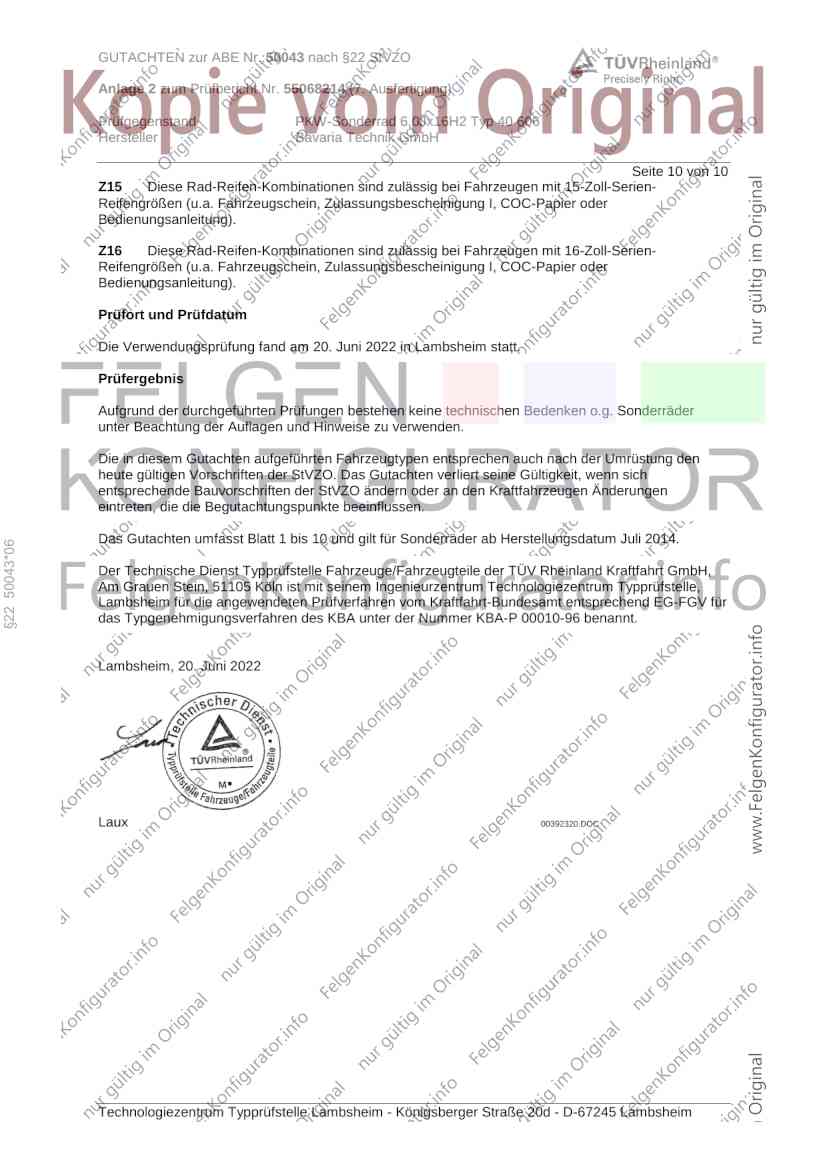

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 20. Juni 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2014.
§22 50043*06
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 20. Juni 2022
Laux 00392320.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
