GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55014809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 7
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B23
Typ B23-707
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X2 B23-707 X2 / 4/100/54,1 45 650 2000
BA06 N2 Ø63,4-Ø54,1
Kennzeichnungen
KBA-Nummer 47614
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B23-707 (s.o.)
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Schraube M12x1,5 Kegel 60° 90 28
S05 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Daihatsu, Hyundai, Mazda, Opel, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55014809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 7

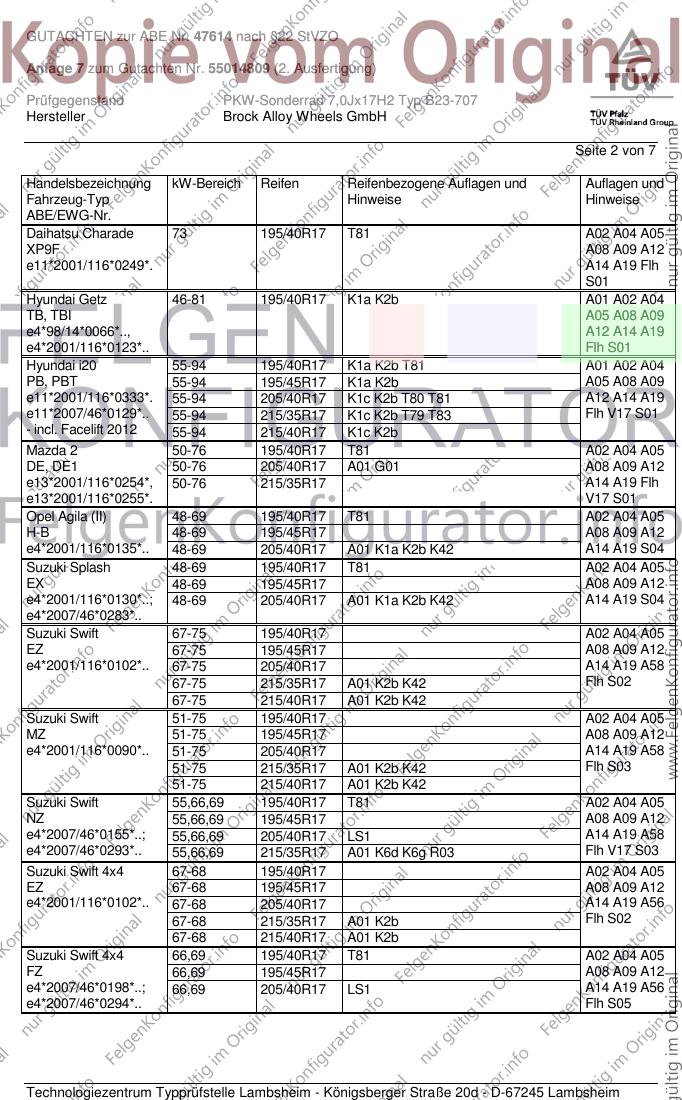

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Daihatsu Charade 73 195/40R17 T81 A02 A04 A05
XP9F A08 A09 A12
e11*2001/116*0249*. A14 A19 Flh
S01
Hyundai Getz 46-81 195/40R17 K1a K2b A01 A02 A04
TB, TBI A05 A08 A09
e4*98/14*0066*.., A12 A14 A19
e4*2001/116*0123*.. Flh S01
Hyundai i20 55-94 195/40R17 K1a K2b T81 A01 A02 A04
PB, PBT 55-94 195/45R17 K1a K2b A05 A08 A09
e11*2001/116*0333*. 55-94 205/40R17 K1c K2b T80 T81 A12 A14 A19
e11*2007/46*0129*.. 55-94 215/35R17 K1c K2b T79 T83 Flh V17 S01
- incl. Facelift 2012 55-94 215/40R17 K1c K2b
Mazda 2 50-76 195/40R17 T81 A02 A04 A05
DE, DE1 50-76 205/40R17 A01 G01 A08 A09 A12
e13*2001/116*0254*, 50-76 215/35R17 A14 A19 Flh
e13*2001/116*0255*. V17 S01
Opel Agila (II) 48-69 195/40R17 T81 A02 A04 A05
H-B 48-69 195/45R17 A08 A09 A12
e4*2001/116*0135*.. 48-69 205/40R17 A01 K1a K2b K42 A14 A19 S04
Suzuki Splash 48-69 195/40R17 T81 A02 A04 A05
EX 48-69 195/45R17 A08 A09 A12
e4*2001/116*0130*..; 48-69 205/40R17 A01 K1a K2b K42 A14 A19 S04
e4*2007/46*0283*..
Suzuki Swift 67-75 195/40R17 A02 A04 A05
EZ 67-75 195/45R17 A08 A09 A12
e4*2001/116*0102*.. 67-75 205/40R17 A14 A19 A58
67-75 215/35R17 A01 K2b K42 Flh S02
67-75 215/40R17 A01 K2b K42
Suzuki Swift 51-75 195/40R17 A02 A04 A05
MZ 51-75 195/45R17 A08 A09 A12
e4*2001/116*0090*.. 51-75 205/40R17 A14 A19 A58
51-75 215/35R17 A01 K2b K42 Flh S03
51-75 215/40R17 A01 K2b K42
Suzuki Swift 55,66,69 195/40R17 T81 A02 A04 A05
NZ 55,66,69 195/45R17 A08 A09 A12
e4*2007/46*0155*..; 55,66,69 205/40R17 LS1 A14 A19 A58
e4*2007/46*0293*.. 55,66,69 215/35R17 A01 K6d K6g R03 Flh V17 S03
Suzuki Swift 4x4 67-68 195/40R17 A02 A04 A05
EZ 67-68 195/45R17 A08 A09 A12
e4*2001/116*0102*.. 67-68 205/40R17 A14 A19 A56
67-68 215/35R17 A01 K2b Flh S02
67-68 215/40R17 A01 K2b
Suzuki Swift 4x4 66,69 195/40R17 T81 A02 A04 A05
FZ 66,69 195/45R17 A08 A09 A12
e4*2007/46*0198*..; 66,69 205/40R17 LS1 A14 A19 A56
e4*2007/46*0294*.. Flh S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55014809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-141 195/45R17 T81 T85 A02 A04 A05
E12-U -J -J1 -T -TS 66-141 205/45R17 A08 A09 A12
e11*98/14,2001/116* 66-141 215/40R17 A01 K1c T83 A14 A19 Car
0178-0181,0251*.. 66-141 215/45R17 A01 K1c LK6 Flh Sth Ver
S01
Toyota Yaris 51-74 195/40R17 T81 A02 A04 A05
XP9, XP9F A08 A09 A12
e11*2001/116*0248*, A14 A19 Flh
e11*2001/116*0249*. S01
Toyota Yaris Club 66, 73 195/40R17 T81 A02 A04 A05
XP13M(a) 66, 73 195/45R17 A08 A09 A12
e11*2007/46*0152*.. 66, 73 205/40R17 A14 A19 Flh
LY2 S01
Toyota Yaris Hybrid 55 195/40R17 T81 A02 A04 A05
Club 55 195/45R17 A08 A09 A12
XP13M(a) 55 205/40R17 A14 A19 Flh
e11*2007/46*0152*.. LY3 S01
Toyota Yaris TS 98 195/45R17 A02 A04 A05
XP9 98 205/40R17 A08 A09 A12
e11*2001/116*0248* 98 205/45R17 A14 A19 Flh
98 215/40R17 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55014809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 7

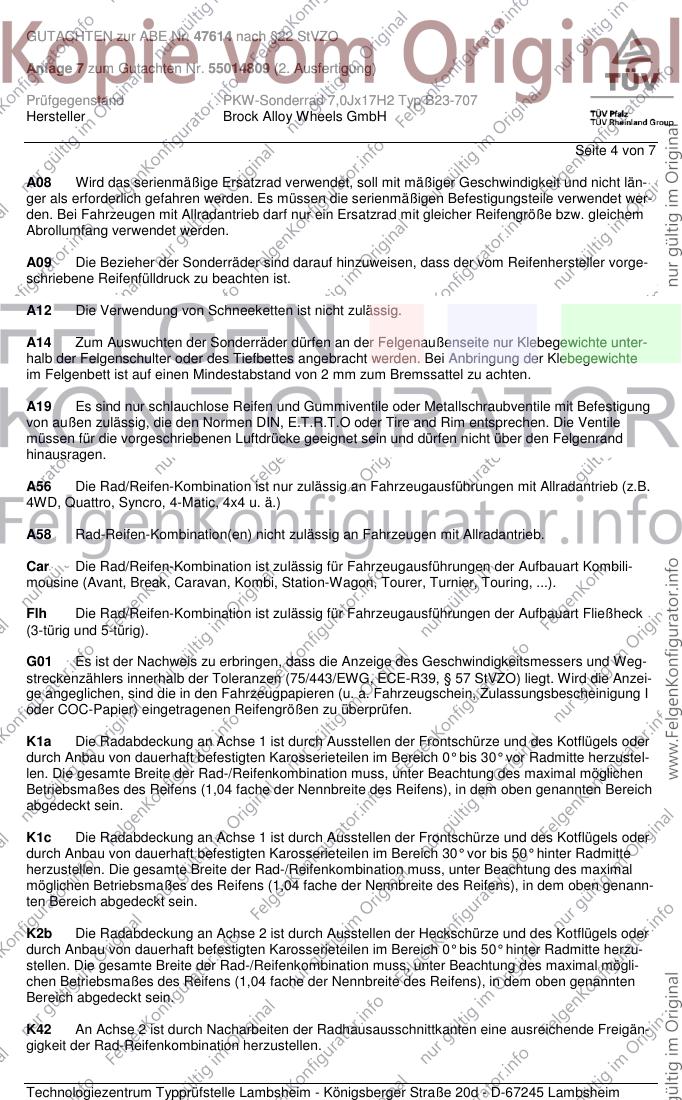

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unter-
halb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte
im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55014809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 7
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
LS1 Die Verwendung dieser Rad-Reifen-Kombination(en) ist nur zulässig an Fahrzeugausführun-
gen, die über das Lenkgetriebe mit der Kennzeichnung „71L“ an der Gehäuseoberseite verfügen (2,75
Lenkradumdrehungen von Anschlag zu Anschlag). Bei Fahrzeugausführungen die werksseitig mit 16
Zoll-Serien-Reifengrößen (COC-Papier (Ziff. 35) und Zulassungsbescheinigung I) ausgerüstet werden
können, wird das so gekennzeichnete Lenkgetriebe verwendet.
LY2 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,2 m bzw. 2,3 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlweise
mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
LY3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,8 m bzw. 2,35 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung wahlwei-
se mit 6,0x16, ET51 in Verbindung mit 195/50R16. z.Zt. nur für Ausstattungsvariante „Club“
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T80 Reifen (LI 80) nur zulässig für Fahrzeuge mit zul. Achslasten bis 900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55014809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 7
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Mai 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47614 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55014809 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ B23-707
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 7
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. Mai 2013
Bohlander 00195364.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

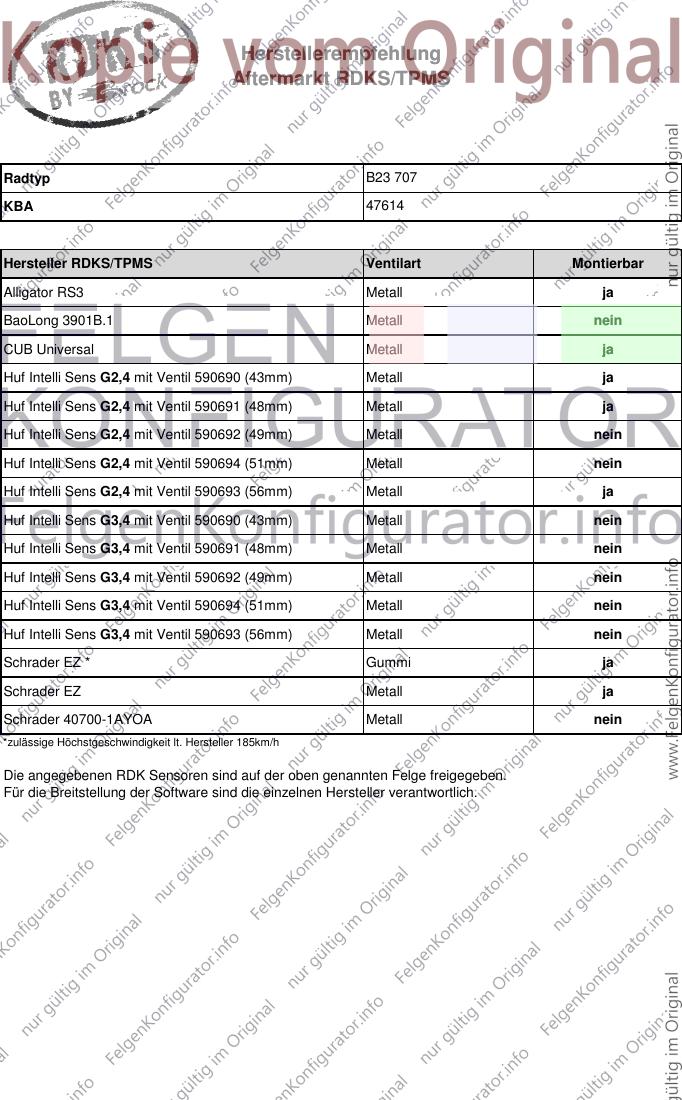

Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B23 707
KBA 47614
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall nein
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall nein
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
