Gutachten 366-0227-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 10 TOYOTA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

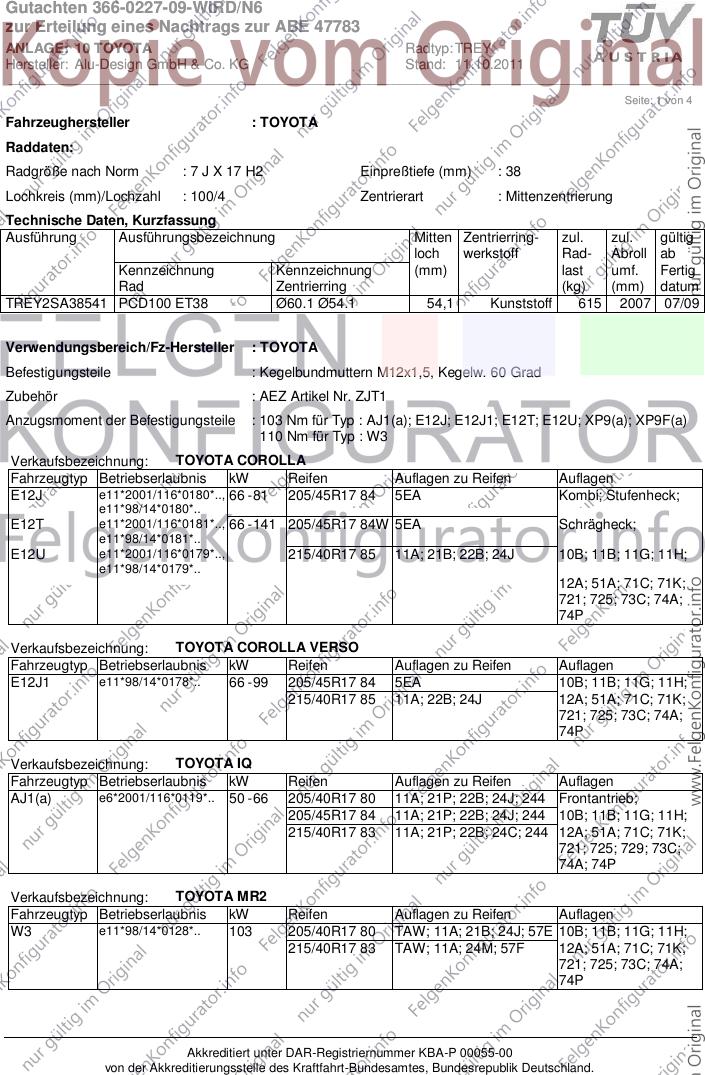

Seite: 1 von 4
Fahrzeughersteller : TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 38
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
TREY2SA38541 PCD100 ET38 Ø60.1 Ø54.1 54,1 Kunststoff 615 2007 07/09
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : AEZ Artikel Nr. ZJT1
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : AJ1(a); E12J; E12J1; E12T; E12U; XP9(a); XP9F(a)
110 Nm für Typ : W3
Verkaufsbezeichnung: TOYOTA COROLLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E12J e11*2001/116*0180*.., 66 - 81 205/45R17 84 5EA Kombi; Stufenheck;
e11*98/14*0180*..
E12T e11*2001/116*0181*.., 66 - 141 205/45R17 84W 5EA Schrägheck;
e11*98/14*0181*..
E12U e11*2001/116*0179*.., 215/40R17 85 11A; 21B; 22B; 24J 10B; 11B; 11G; 11H;
e11*98/14*0179*..
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E12J1 e11*98/14*0178*.. 66 - 99 205/45R17 84 5EA 10B; 11B; 11G; 11H;
215/40R17 85 11A; 22B; 24J 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: TOYOTA IQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AJ1(a) e6*2001/116*0119*.. 50 - 66 205/40R17 80 11A; 21P; 22B; 24J; 244 Frontantrieb;
205/45R17 84 11A; 21P; 22B; 24J; 244 10B; 11B; 11G; 11H;
215/40R17 83 11A; 21P; 22B; 24C; 244 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: TOYOTA MR2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
W3 e11*98/14*0128*.. 103 205/40R17 80 TAW; 11A; 21B; 24J; 57E 10B; 11B; 11G; 11H;
215/40R17 83 TAW; 11A; 24M; 57F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 10 TOYOTA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________
Seite: 2 von 4
Verkaufsbezeichnung: Toyota Yaris, Daihatsu Charade
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP9(a) e11*2001/116*0248*.. 51 - 74 195/40R17 81 11A; 24M Toyota Yaris;
XP9F(a) e11*2001/116*0249*.. 205/40R17 80 11A; 22I; 24J; 24M Daihatsu Charade;
215/35R17 83 11A; 22I; 24D; 24J Frontantrieb;
215/40R17 83 11A; 22I; 24D; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
XP9(a) e11*2001/116*0248*.. 98 195/40R17 81 11A; 24M; 51J Yaris TS;
205/40R17 80 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
205/45R17 84 11A; 22I; 24J; 24M 12A; 51A; 71C; 71K;
215/35R17 83 11A; 22I; 24D; 24J 721; 725; 73C; 74A;
215/40R17 83 11A; 22I; 24D; 24J 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
21B) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der Bördelkanten im Bereich der vorderen Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 10 TOYOTA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________

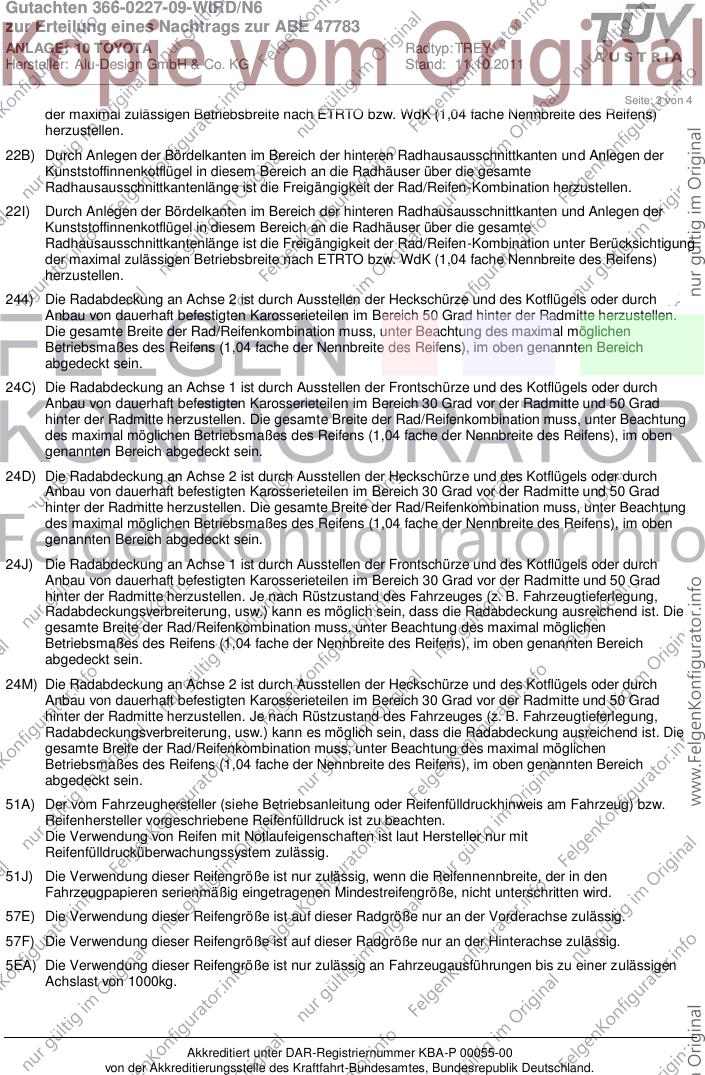

Seite: 3 von 4
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der Bördelkanten im Bereich der hinteren Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der Bördelkanten im Bereich der hinteren Radhausausschnittkanten und Anlegen der
Kunststoffinnenkotflügel in diesem Bereich an die Radhäuser über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0227-09-WIRD/N6
zur Erteilung eines Nachtrags zur ABE 47783
ANLAGE: 10 TOYOTA Radtyp: TREY
Hersteller: Alu-Design GmbH & Co. KG Stand: 11.10.2011
__________________________________________________________________________________________________________________
Seite: 4 von 4
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
TAW) Folgende Rad/Reifen-Kombination ist zulässig:
Radgröße: Reifengröße:
Vorderachse: 7 - 7 1/2 x 17 205/40R17
Hinterachse: 7 - 8 x 17 215/40R17
Die Maulweite an der Vorderachse muß kleiner/gleich der an der Hinterachse und die Einpreßtiefe an der
Vorderachse muß größer/gleich der an der Hinterachse sein.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Am Fahrzeug sind nur Reifen eines Herstellers, Profiltyps und einer Geschwindigkeitskategorie zulässig.
Akkreditiert unter DAR-Registriernummer KBA-P 00055-00
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
