Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a
Seite : 1/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Technische Daten, Kurzfassung
Raddaten
Radtyp: CA 65535
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Radausführung: 100
Radgröße: 6½Jx15H2
Rad-Einpresstiefe: 40 mm
Lochkreisdurchmesser: 100 mm
Lochzahl: 4
Mittenlochdurchmesser: 64,10 mm
Zentrierart: Mittenzentrierung
Zentrierring: BOØ64,0/Ø54,1
geprüfte Radlast: 600 kg
bei Reifenabrollumfang: 2000 mm
Verwendungsbereich
Fahrzeughersteller oder Marke : Toyota
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
AB1 Radschraube, Kegel 60°, Gewinde 110 Nm
M12x1,5, Schaftlänge 30 mm
AJ1(a), E10, E11, E11U, E12J, Radmutter, Kegel 60°, Gewinde 110 Nm
E12J1, E12T, E12U, L5, P1, P1 M12x1,5
TMG, P1F, P2, P9, W3, XP9(a),
XP9F(a)
Typ: E10
ABE / EG-Genehmigung: G072
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 84 Toyota Corolla 185/55R15 A01) bis A10)
K35)
195/50R15
G84)
G072/NT03E 925/925 4/100/54,1
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a
Seite : 2/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: E10
ABE / EG-Genehmigung: e6*93/81*0005*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
53 bis 84 Toyota Corolla 195/50R15 A01) bis A10)
K35)
e6*93/81*0005*01E 925/925 4/100/54,1
Typ: L5
ABE / EG-Genehmigung: e6*93/81*0019*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 Toyota Paseo, 185/55R15 A02) bis A10)
Toyota Paseo Cabrio
195/50R15
195/45R15
205/45R15
e6*93/81*0019*02E 750/750 4/100/54,1
Typ: E11
ABE / EG-Genehmigung: e6*95/54*0043*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 Toyota Corolla 185/55R15 A01) bis A10)
(außer 4WD) K15)
195/50R15
195/55R15
205/45R15
G84)
e6*95/54*0043*05E 920/920 4/100/54,1
Typ: E11U
ABE / EG-Genehmigung: e11*98/14*0102*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 81 Toyota Corolla 185/55R15 A01) bis A10)
(außer 4WD) K15)
195/50R15
195/55R15
205/45R15
G84)
e11*98/14*0102*03E 920/920 4/100/54,1
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx

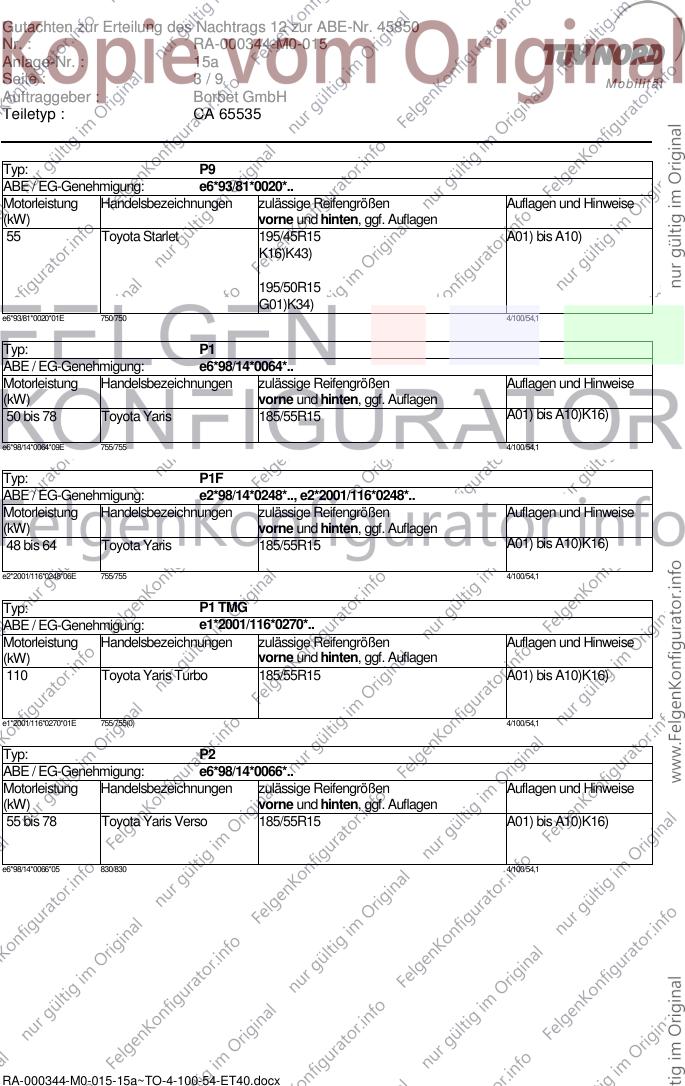

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a
Seite : 3/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: P9
ABE / EG-Genehmigung: e6*93/81*0020*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 Toyota Starlet 195/45R15 A01) bis A10)
K16)K43)
195/50R15
G01)K34)
e6*93/81*0020*01E 750/750 4/100/54,1
Typ: P1
ABE / EG-Genehmigung: e6*98/14*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 78 Toyota Yaris 185/55R15 A01) bis A10)K16)
e6*98/14*0064*09E 755/755 4/100/54,1
Typ: P1F
ABE / EG-Genehmigung: e2*98/14*0248*.., e2*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
48 bis 64 Toyota Yaris 185/55R15 A01) bis A10)K16)
e2*2001/116*0248*06E 755/755 4/100/54,1
Typ: P1 TMG
ABE / EG-Genehmigung: e1*2001/116*0270*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
110 Toyota Yaris Turbo 185/55R15 A01) bis A10)K16)
e1*2001/116*0270*01E 755/755(0) 4/100/54,1
Typ: P2
ABE / EG-Genehmigung: e6*98/14*0066*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 bis 78 Toyota Yaris Verso 185/55R15 A01) bis A10)K16)
e6*98/14*0066*05 830/830 4/100/54,1
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx

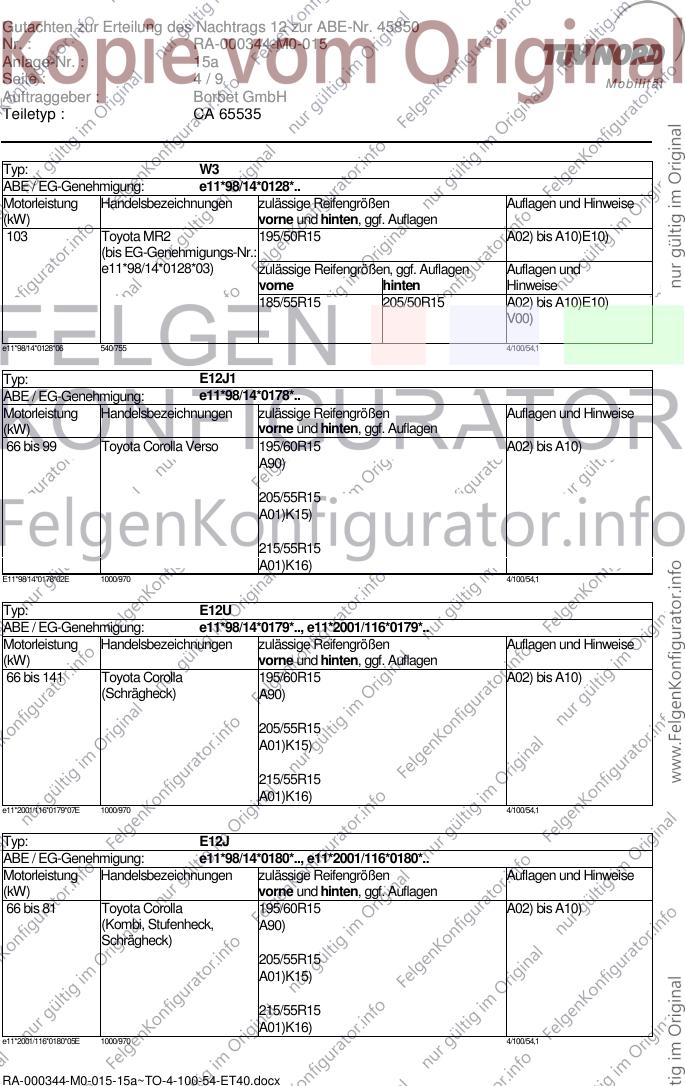

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a
Seite : 4/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: W3
ABE / EG-Genehmigung: e11*98/14*0128*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
103 Toyota MR2 195/50R15 A02) bis A10)E10)
(bis EG-Genehmigungs-Nr.:
e11*98/14*0128*03) zulässige Reifengrößen, ggf. Auflagen Auflagen und
vorne hinten Hinweise
185/55R15 205/50R15 A02) bis A10)E10)
V00)
e11*98/14*0128*06 540/755 4/100/54,1
Typ: E12J1
ABE / EG-Genehmigung: e11*98/14*0178*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 99 Toyota Corolla Verso 195/60R15 A02) bis A10)
A90)
205/55R15
A01)K15)
215/55R15
A01)K16)
E11*98/14*0178*02E 1000/970 4/100/54,1
Typ: E12U
ABE / EG-Genehmigung: e11*98/14*0179*.., e11*2001/116*0179*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 141 Toyota Corolla 195/60R15 A02) bis A10)
(Schrägheck) A90)
205/55R15
A01)K15)
215/55R15
A01)K16)
e11*2001/116*0179*07E 1000/970 4/100/54,1
Typ: E12J
ABE / EG-Genehmigung: e11*98/14*0180*.., e11*2001/116*0180*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 81 Toyota Corolla 195/60R15 A02) bis A10)
(Kombi, Stufenheck, A90)
Schrägheck)
205/55R15
A01)K15)
215/55R15
A01)K16)
e11*2001/116*0180*05E 1000/970 4/100/54,1
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx

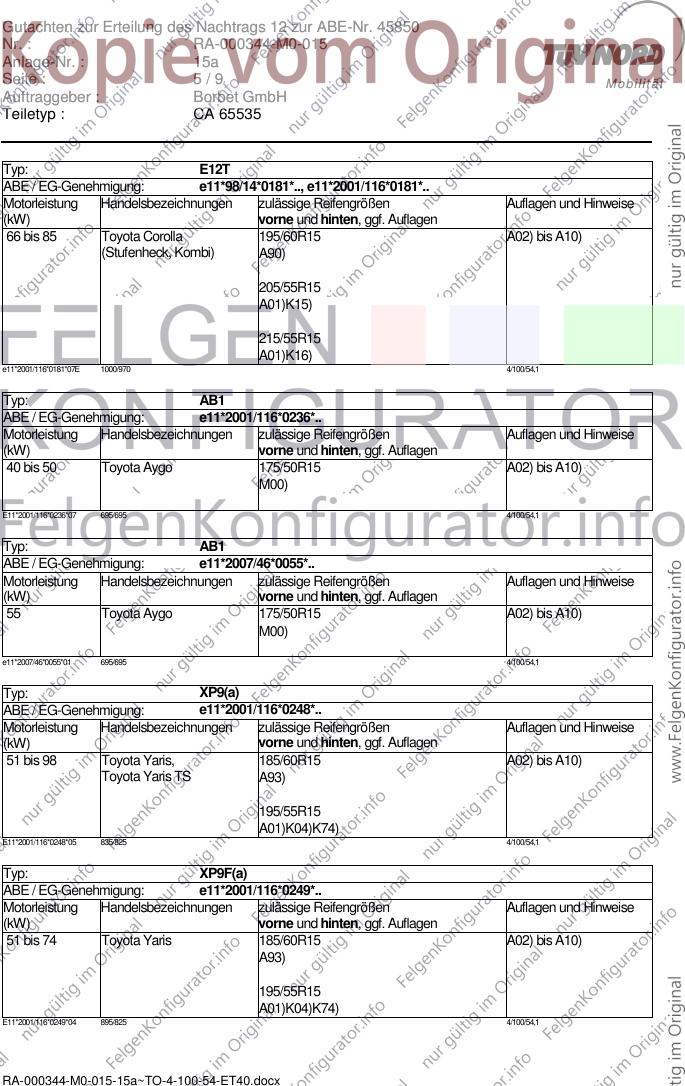

Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a
Seite : 5/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: E12T
ABE / EG-Genehmigung: e11*98/14*0181*.., e11*2001/116*0181*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 85 Toyota Corolla 195/60R15 A02) bis A10)
(Stufenheck, Kombi) A90)
205/55R15
A01)K15)
215/55R15
A01)K16)
e11*2001/116*0181*07E 1000/970 4/100/54,1
Typ: AB1
ABE / EG-Genehmigung: e11*2001/116*0236*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
40 bis 50 Toyota Aygo 175/50R15 A02) bis A10)
M00)
E11*2001/116*0236*07 695/695 4/100/54,1
Typ: AB1
ABE / EG-Genehmigung: e11*2007/46*0055*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
55 Toyota Aygo 175/50R15 A02) bis A10)
M00)
e11*2007/46*0055*01 695/695 4/100/54,1
Typ: XP9(a)
ABE / EG-Genehmigung: e11*2001/116*0248*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 98 Toyota Yaris, 185/60R15 A02) bis A10)
Toyota Yaris TS A93)
195/55R15
A01)K04)K74)
E11*2001/116*0248*05 835/825 4/100/54,1
Typ: XP9F(a)
ABE / EG-Genehmigung: e11*2001/116*0249*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 bis 74 Toyota Yaris 185/60R15 A02) bis A10)
A93)
195/55R15
A01)K04)K74)
E11*2001/116*0249*04 895/825 4/100/54,1
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a
Seite : 6/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
Typ: AJ1(a)
ABE / EG-Genehmigung: e6*2001/116*0119*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
50 bis 72 Toyota IQ 175/65R15 A02) bis A10)
M00)
185/60R15
A01)K01)K04)
195/55R15
A01)K01)K04)
195/60R15
A01)K01)K04)
205/55R15
A01)K01)K04)
215/50R15
A01)K01)K04)
225/50R15
A01)K01)K04)
e6*2001/116*0119*05 670/630 4/100/54,1
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a
Seite : 7/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen.
A06) Zur Befestigung der Sonderräder dürfen nur die in der Tabelle Radbefestigung den
Fahrzeugtypen zugeordneten Befestigungsteile verwendet werden. Sofern nicht anders
angegeben, sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zu
verwenden.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebe- oder Klammergewichten
ausgewuchtet werden.
A90) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm auftragen, ist
nur auf den Rädern der Antriebsachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
E10) Nur zulässig an Fahrzeugausführungen, die serienmäßig nur mit 15-Zoll-Bereifung
ausgerüstet sind oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der im Abdruck der ABE des
Sonderrades enthaltenen Bestätigung eingetragen werden.
G84) Bei Fahrzeugen, die serienmäßig nur mit der Bereifungsgröße 175/70R14 oder
185/65R14 ausgerüstet oder nur diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind, sind die Auflagen A01) und G01) zu beachten.
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a
Seite : 8/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50 °
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50 ° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K16) An Achse 2 sind die Radhausausschnittkanten von Stoßfängeroberkante bis zum
Schweller komplett umzulegen.
K34) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich :
- die Radhausausschnittkante ist im Bereich von Stoßfängeroberkante bis ca. 100 mm
unterhalb der seitlichen Schutzleiste komplett umzulegen
- das innere Radhaus, ist oberhalb der Radhausausschnittkante auf einer Länge von ca.
125 mm vor und hinter der Radmitte, an das äußere Karosserieblech durch Dengeln
anzulegen.
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 80 mm entsprechend der umgelegten Radhauskante zu kürzen. Der in diesem
Bereich befindliche Spritzschutz ist auszuschneiden und die dahinter liegende
Blechlasche nach oben umzulegen.
K35) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- die Radhausausschnittkanten sind komplett umzulegen
- die ins Radhaus ragende Kante des Stoßfängers ist ab der Oberkante auf einer Länge
von ca. 80 mm entsprechend der umgelegten Radhauskante zu kürzen.
- Die Befestigungslasche zur Befestigung des Stoßfängers ist bis zum Schraubenkopf zu
kürzen oder umzulegen.
K43) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen, sind folgende Maßnahmen
erforderlich:
- Der im Bereich der Stoßfängeroberkante befindliche Spritzschutz ist auszuschneiden
und die dahinter liegende Blechlasche nach oben umzulegen.
K74) An Achse 2 ist die Radhauskante im Bereich von 50 mm vor oberhalb Radmitte bis
Übergang zum hinteren Stoßfänger um ca.10 mm aufzuweiten. Der obere Teil des
Stoßfängers ist in diesem Bereich mit nach außen auszustellen.
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx
Gutachten zur Erteilung des Nachtrags 12 zur ABE-Nr. 45850
Nr. : RA-000344-M0-015
Anlage-Nr. : 15a

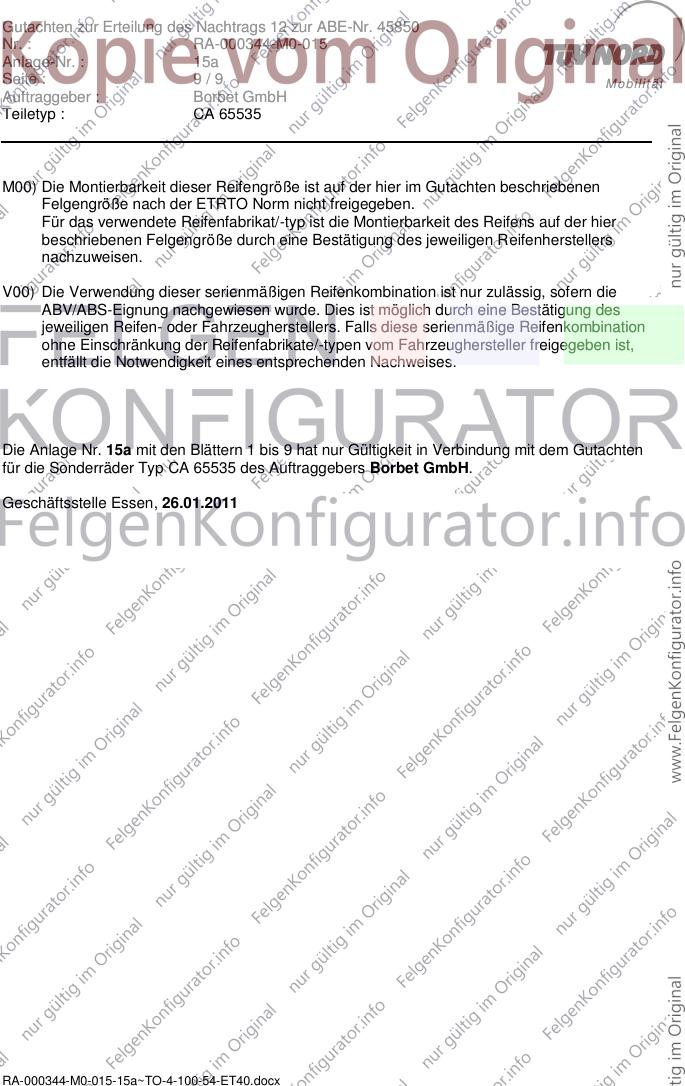

Seite : 9/9 M o b ilit ä t
Auftraggeber : Borbet GmbH
Teiletyp : CA 65535
M00) Die Montierbarkeit dieser Reifengröße ist auf der hier im Gutachten beschriebenen
Felgengröße nach der ETRTO Norm nicht freigegeben.
Für das verwendete Reifenfabrikat/-typ ist die Montierbarkeit des Reifens auf der hier
beschriebenen Felgengröße durch eine Bestätigung des jeweiligen Reifenherstellers
nachzuweisen.
V00) Die Verwendung dieser serienmäßigen Reifenkombination ist nur zulässig, sofern die
ABV/ABS-Eignung nachgewiesen wurde. Dies ist möglich durch eine Bestätigung des
jeweiligen Reifen- oder Fahrzeugherstellers. Falls diese serienmäßige Reifenkombination
ohne Einschränkung der Reifenfabrikate/-typen vom Fahrzeughersteller freigegeben ist,
entfällt die Notwendigkeit eines entsprechenden Nachweises.
Die Anlage Nr. 15a mit den Blättern 1 bis 9 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ CA 65535 des Auftraggebers Borbet GmbH.
Geschäftsstelle Essen, 26.01.2011
RA-000344-M0-015-15a~TO-4-100-54-ET40.docx
