Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 1 von 21
Fahrzeughersteller : FCA, HYUNDAI Assan Otomotiv Sanayi, HYUNDAI MOTOR
EUROPE, HYUNDAI MOTOR (IND), KIA, MAZDA, Suzuki, SUZUKI,
TOYOTA
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 100/4 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C3 54,1 C3 Ø54,1-M-Ø72 54,1 Kunststoff 655 2100 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FCA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : M12
Anzugsmoment der Befestigungsteile : 127 Nm
Verkaufsbezeichnung: Fiat 124 Spider, Abarth 124 Spider
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NF e11*2007/46*3320*.., 96 - 135 195/40R17 77 12O Cabrio; Mit
e5*2007/46*1036*.. 195/45R17 81 12A Radhausverbreiterung
205/40R17 80 12R Serie; Heckantrieb;
205/45R17 84 12T 10B; 11B; 11G; 11H;
215/40R17 83 12A 51A; 71K; 721; 73C;
74A; 74P; 77E; FHI
Verkaufsbezeichnung: 124 SPIDER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NFM e3*2007/46*0474*.. 96 - 135 195/40R17 77 12O Cabrio; Mit
195/45R17 81 12A Radhausverbreiterung
205/40R17 80 12R Serie; Heckantrieb;
205/45R17 84 12T 10B; 11B; 11G; 11H;
215/40R17 83 12A 51A; 71K; 721; 73C;
74A; 74P; 77E; FHI
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 2 von 21
Verwendungsbereich/Fz-Hersteller : HYUNDAI Assan Otomotiv Sanayi, HYUNDAI MOTOR EUROPE,
HYUNDAI MOTOR (IND)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : M12
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : GB; GB-HME; IA; IA-HME
107 Nm für Typ : PB; PBT
110 Nm für Typ : AC3; GB
Verkaufsbezeichnung: HYUNDAI i20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PB e11*2001/116*0333*.. 55 - 94 205/40R17 84 11A; 22H; 24J; 248 2-türig; 4-türig;
PBT e11*2007/46*0129*.. 215/40R17 83 11A; 21P; 22H; 241; Frontantrieb;
244; 246 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: i10
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AC3 e5*2007/46*0090*.. 49 - 62 195/40R17 77 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
IA e11*2007/46*1008*.., 49 - 64 195/40R17 77 11A; 24J; 248; 26N; Schrägheck;
e5*2007/46*1086*.. 26P Frontantrieb;
IA-HME e13*2007/46*1602*.. 195/45R17 81 11A; 24J; 248; 26N; 10B; 11B; 11G; 11H;
26P 12A; 51A; 71K; 721;
205/40R17 80 11A; 24J; 248; 26B; 73C; 74A; 74P; 77E
26J; 27H
205/45R17 84 11A; 24J; 248; 26N;
26P; 27H
Verkaufsbezeichnung: i20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GB-HME e13*2007/46*1603*.. 55 - 88 195/45R17 81 11A; 26N; 26P 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: i20, i20 Active
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GB e11*2007/46*1600*.., 55 - 88 205/45R17 84 i20 Active;
e5*2007/46*1087*.. 215/40R17 83 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
GB e11*2007/46*1600*.., 55 - 88 195/45R17 81 11A; 26N; 26P nicht i20 Active;
e5*2007/46*1087*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 3 von 21
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : JA; YB (Kegelbund)
Zubehör : M12
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : DE; JA; UB; YB
Zubehör : M12
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : DE; UB
117 Nm für Typ : JA
120 Nm für Typ : YB
127 Nm für Typ : JA; YB
Verkaufsbezeichnung: JB / Rio
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DE e4*2001/116*0093*.. 65 - 83 205/40R17 84 10B; 11B; 11G; 11H;
71 - 83 205/40R17 80 5DA 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: PICANTO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA e11*2007/46*3848*.., 49 - 62 215/35R17 79 11A; 24M; 241; 246; 10B; 11B; 11G; 11H;
e5*2007/46*1078*.. 26B; 26J; 27F 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
JA e11*2007/46*3848*.., 74 215/35R17 79 11A; 24M; 241; 246; PICANTO SX;
e5*2007/46*1078*.. 26B; 26J; 27F 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: RIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
UB e11*2007/46*0195*.. 51 - 80 195/45R17 85 Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
77E
Verkaufsbezeichnung: RIO, STONIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YB e11*2007/46*3777*.., 61 - 100 195/45R17 85 51L STONIC;
e5*2007/46*1077*.. 195/55R17 88 11A; 21P; 513 10B; 11B; 11G; 11H;
205/45R17 84 51L 12A; 51A; 71K; 721;
205/50R17 89 11A; 21P; 51L; 513; 73C; 74A; 74P; 77E
54A
205/55R17 91 11A; 21P; 513
215/45R17 87 11A; 21P; 51L
215/50R17 91 11A; 21B; 22I; 246; 513
225/45R17 91 11A; 21P; 22I; 51L;
513; 54A
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 4 von 21
Verkaufsbezeichnung: RIO, STONIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YB e11*2007/46*3777*.., 57 - 88 195/45R17 85 RIO;
e5*2007/46*1077*.. 205/45R17 84 11A; 248 10B; 11B; 11G; 11H;
215/40R17 83 11A; 24J; 248; 26P 12A; 51A; 71K; 721;
215/45R17 87 11A; 24J; 248; 26P 73C; 74A; 74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : M12
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : DE; DE 1; DEE
127 Nm für Typ : ND
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ND e11*2007/46*2661*.., 96 - 135 195/40R17 77 12O Cabrio; Mit
e5*2007/46*0069*.. 195/45R17 81 12A Radhausverbreiterung
205/40R17 80 12R Serie; Heckantrieb;
205/45R17 84 12T 10B; 11B; 11G; 11H;
215/40R17 83 12A 51A; 71K; 721; 73C;
74A; 74P; 77E; FHI
Verkaufsbezeichnung: MAZDA 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DE e13*2001/116*0254*.. 50 - 76 195/40R17 81 Schrägheck;
DE 1 e13*2001/116*0255*.. 205/40R17 80 11A; 54A Frontantrieb;
DEE e13*2007/46*1070*.. 215/35R17 79 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : Suzuki, SUZUKI
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad,
für Typ : EW (Kegelbund)
Zubehör : M6
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad,
für Typ : FZ; NZ ((nur VIN NR.: JSA...))
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 5 von 21
Zubehör : M6
Befestigungsteile : Kegelbund-muttern M12x1,25, Kegelw. 60 Grad,
für Typ : AZ
Zubehör : M6
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : NZ; FZ ((nur VIN NR.: TSM...))
Zubehör : M11
Befestigungsteile : Kegelbund-schrauben M12x1,5, Schaftl. 27 mm, Kegelw. 60 Grad,
für Typ : EX
Zubehör : M11
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EX
100 Nm für Typ : AZ; EW; FZ; NZ
Verkaufsbezeichnung: BALENO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EW e6*2007/46*0177*.. 66 - 82 195/45R17 81 Frontantrieb;
205/40R17 80 11A; 26P 10B; 11B; 11G; 11H;
205/45R17 84 11A; 26P 12A; 51A; 71K; 721;
215/40R17 83 11A; 26P; 27I 73C; 74A; 74P; 77E
Verkaufsbezeichnung: SPLASH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EX e4*2001/116*0130*.. 48 - 69 195/40R17 81 11A; 22I; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FZ e4*2007/46*0198*.., 66 - 69 195/40R17 81 Schrägheck;
e4*2007/46*0294*.. 195/45R17 81 Allradantrieb;
NZ e4*2007/46*0155*.. 205/40R17 80 SAV Radmuttern;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A;
74P; 77E
FZ e4*2007/46*0198*.., 66 - 69 195/40R17 81 Schrägheck;
e4*2007/46*0294*.. 195/45R17 81 Allradantrieb;
NZ e4*2007/46*0155*.. 205/40R17 80 SAV Radschrauben;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A;
74P; 77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

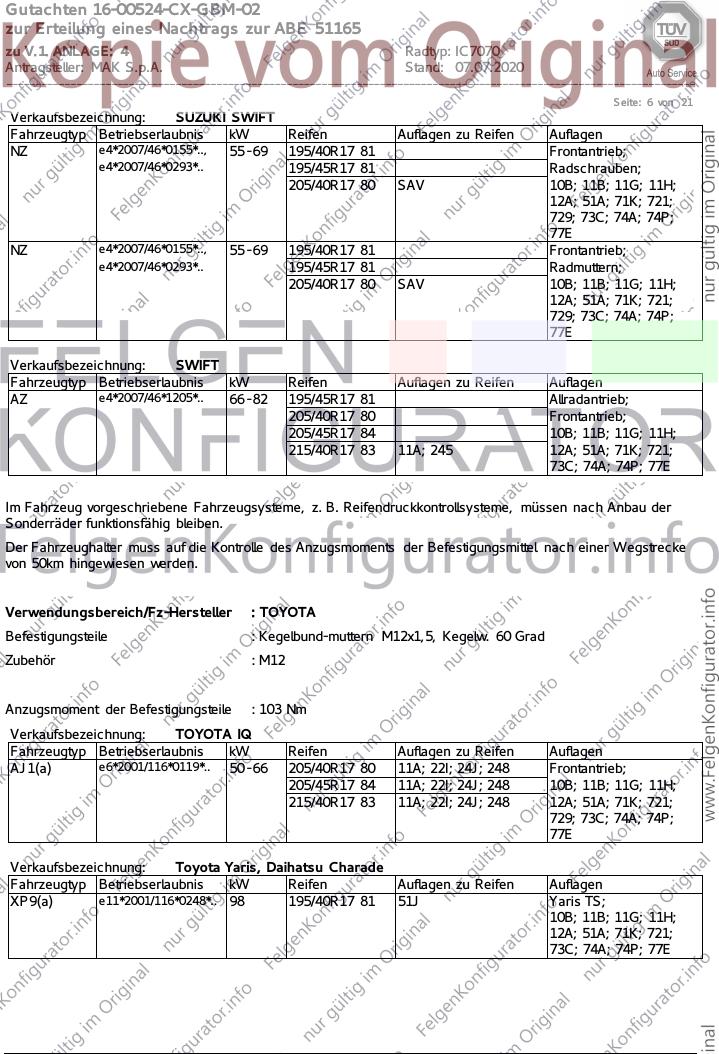

Seite: 6 von 21
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NZ e4*2007/46*0155*.., 55 - 69 195/40R17 81 Frontantrieb;
e4*2007/46*0293*.. 195/45R17 81 Radschrauben;
205/40R17 80 SAV 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
77E
NZ e4*2007/46*0155*.., 55 - 69 195/40R17 81 Frontantrieb;
e4*2007/46*0293*.. 195/45R17 81 Radmuttern;
205/40R17 80 SAV 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
77E
Verkaufsbezeichnung: SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AZ e4*2007/46*1205*.. 66 - 82 195/45R17 81 Allradantrieb;
205/40R17 80 Frontantrieb;
205/45R17 84 10B; 11B; 11G; 11H;
215/40R17 83 11A; 245 12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : M12
Anzugsmoment der Befestigungsteile : 103 Nm
Verkaufsbezeichnung: TOYOTA IQ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AJ1(a) e6*2001/116*0119*.. 50 - 66 205/40R17 80 11A; 22I; 24J; 248 Frontantrieb;
205/45R17 84 11A; 22I; 24J; 248 10B; 11B; 11G; 11H;
215/40R17 83 11A; 22I; 24J; 248 12A; 51A; 71K; 721;
729; 73C; 74A; 74P;
77E
Verkaufsbezeichnung: Toyota Yaris, Daihatsu Charade
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP9(a) e11*2001/116*0248*.. 98 195/40R17 81 51J Yaris TS;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 7 von 21

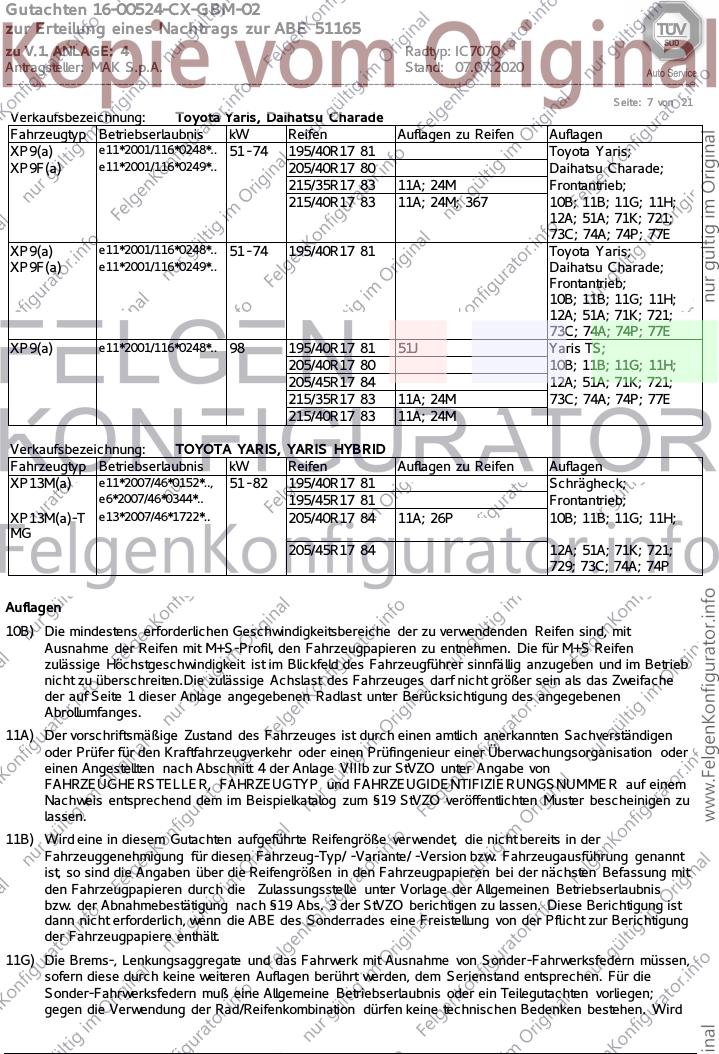

Verkaufsbezeichnung: Toyota Yaris, Daihatsu Charade
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP9(a) e11*2001/116*0248*.. 51 - 74 195/40R17 81 Toyota Yaris;
XP9F(a) e11*2001/116*0249*.. 205/40R17 80 Daihatsu Charade;
215/35R17 83 11A; 24M Frontantrieb;
215/40R17 83 11A; 24M; 367 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
XP9(a) e11*2001/116*0248*.. 51 - 74 195/40R17 81 Toyota Yaris;
XP9F(a) e11*2001/116*0249*.. Daihatsu Charade;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74P; 77E
XP9(a) e11*2001/116*0248*.. 98 195/40R17 81 51J Yaris TS;
205/40R17 80 10B; 11B; 11G; 11H;
205/45R17 84 12A; 51A; 71K; 721;
215/35R17 83 11A; 24M 73C; 74A; 74P; 77E
215/40R17 83 11A; 24M
Verkaufsbezeichnung: TOYOTA YARIS, YARIS HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XP13M(a) e11*2007/46*0152*.., 51 - 82 195/40R17 81 Schrägheck;
e6*2007/46*0344*.. 195/45R17 81 Frontantrieb;
XP13M(a)-T e13*2007/46*1722*.. 205/40R17 84 11A; 26P 10B; 11B; 11G; 11H;
MG
205/45R17 84 12A; 51A; 71K; 721;
729; 73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 8 von 21
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller fr eigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 9 von 21

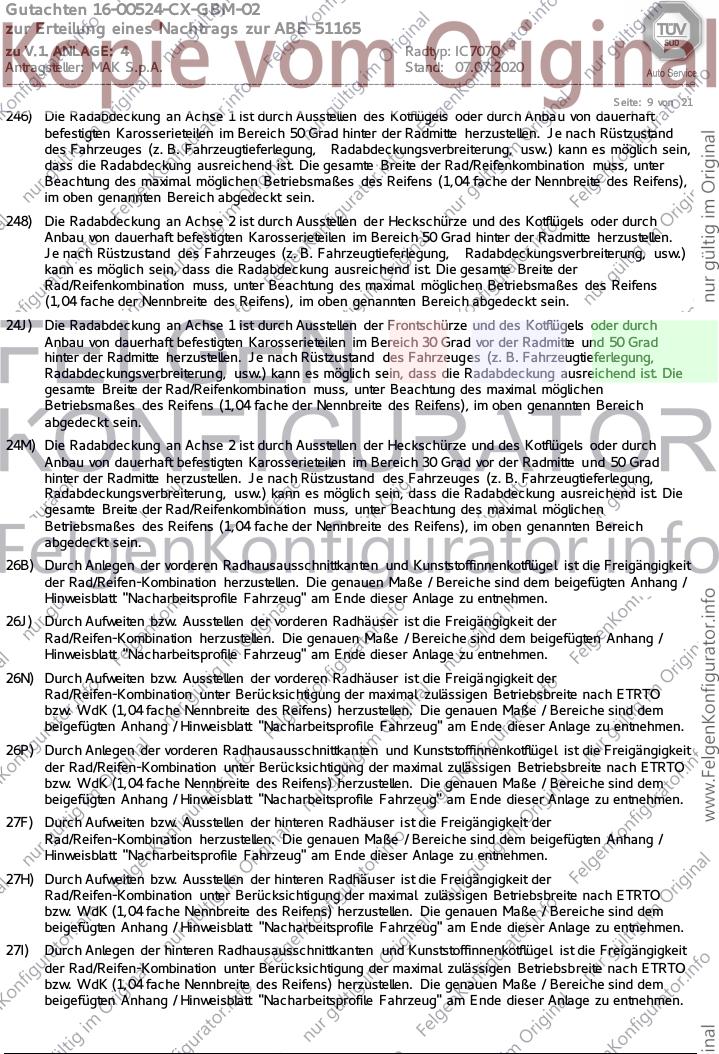

246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.

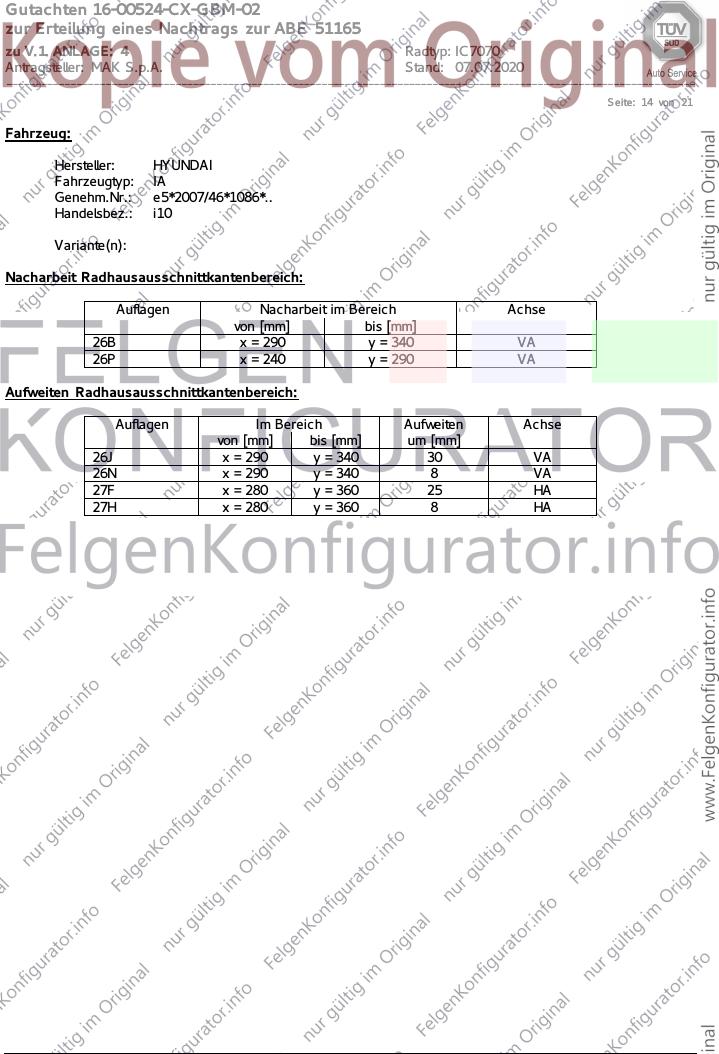

26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

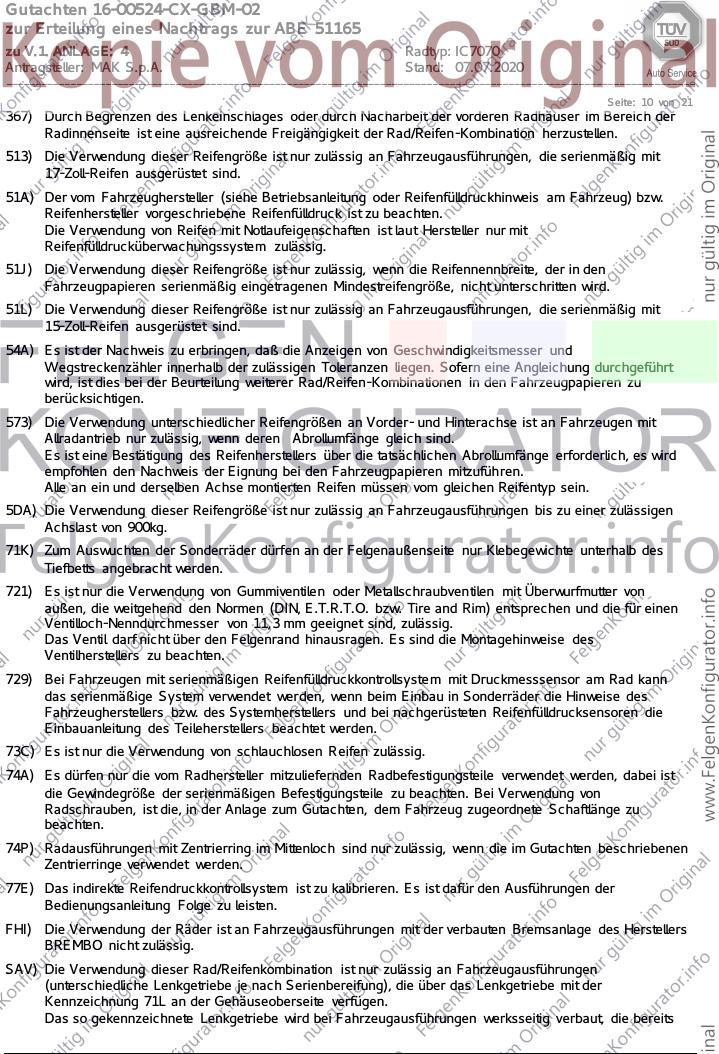

Seite: 10 von 21
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
513) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen, die serienmäßig mit
17-Zoll-Reifen ausgerüstet sind.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
51L) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen, die serienmäßig mit
15-Zoll-Reifen ausgerüstet sind.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5DA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 900kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
FHI) Die Verwendung der Räder ist an Fahrzeugausführungen mit der verbauten Bremsanlage des Herstellers
BREMBO nicht zulässig.
SAV) Die Verwendung dieser Rad/Reifenkombination ist nur zulässig an Fahrzeugausführungen
(unterschiedliche Lenkgetriebe je nach Serienbereifung), die über das Lenkgetriebe mit der
Kennzeichnung 71L an der Gehäuseoberseite verfügen.
Das so gekennzeichnete Lenkgetriebe wird bei Fahrzeugausführungen werksseitig verbaut, die bereits
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

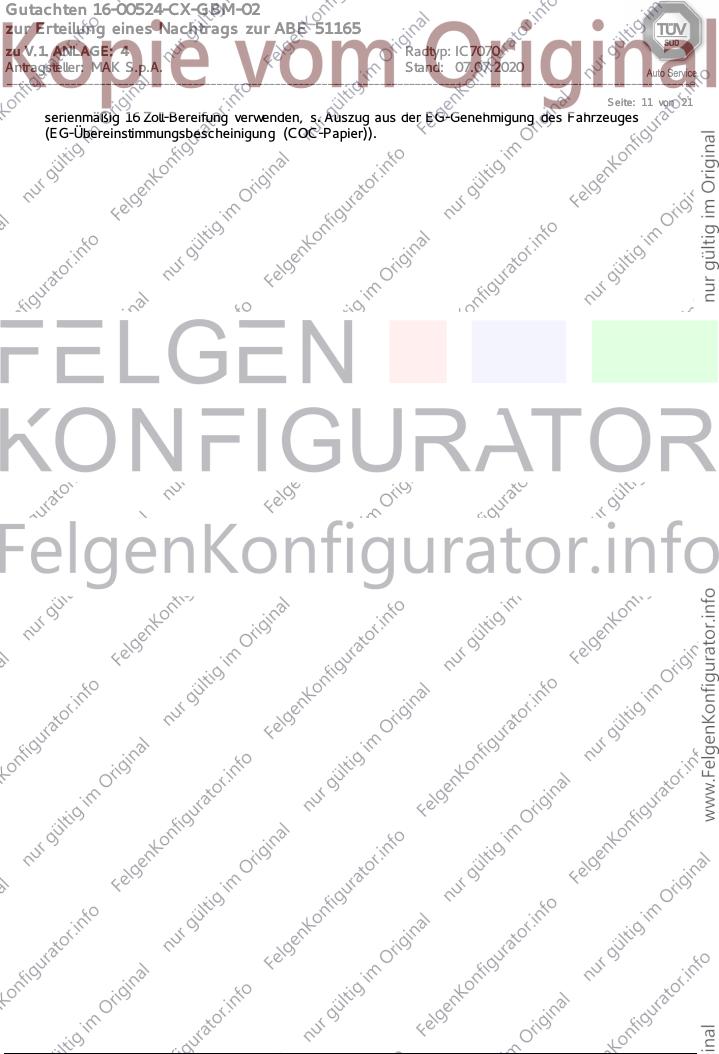

Seite: 11 von 21
serienmäßig 16 Zoll-Bereifung verwenden, s. Auszug aus der EG-Genehmigung des Fahrzeuges
(EG-Übereinstimmungsbescheinigung (COC-Papier)).
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 12 von 21
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: GB
Genehm.Nr.: e11*2007/46*1600*..
Handelsbez.: i20, i20 Active
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 250 y = 250 VA
27B x = 250 y = 250 HA
27I x = 200 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 20 VA
26N x = 250 y = 250 8 VA
27F x = 250 y = 250 15 HA
27H x = 250 y = 250 8 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

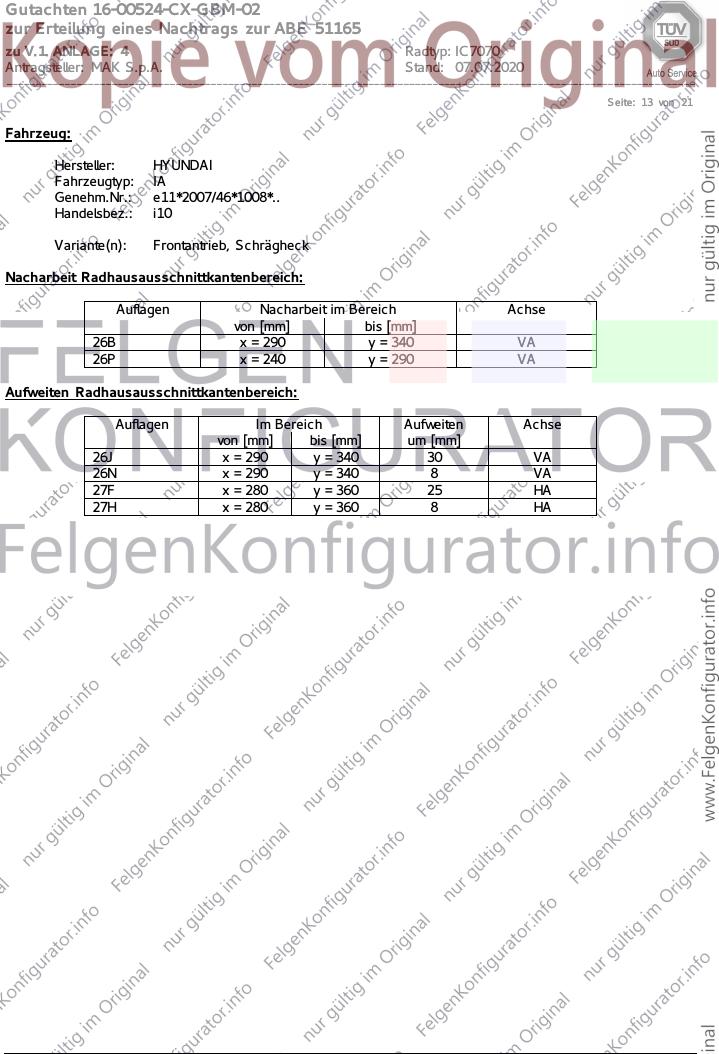

Seite: 13 von 21
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: IA
Genehm.Nr.: e11*2007/46*1008*..
Handelsbez.: i10
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 340 VA
26P x = 240 y = 290 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 340 30 VA
26N x = 290 y = 340 8 VA
27F x = 280 y = 360 25 HA
27H x = 280 y = 360 8 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 14 von 21
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: IA
Genehm.Nr.: e5*2007/46*1086*..
Handelsbez.: i10
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 340 VA
26P x = 240 y = 290 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 340 30 VA
26N x = 290 y = 340 8 VA
27F x = 280 y = 360 25 HA
27H x = 280 y = 360 8 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 15 von 21
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: YB
Genehm.Nr.: e11*2007/46*3777*..
Handelsbez.: RIO, STONIC
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 240 y = 190 VA
26P x = 190 y = 140 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 240 y = 190 8 VA
26J x = 240 y = 190 26 VA
27H x = 250 y = 290 8 HA
27F x = 250 y = 290 21 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

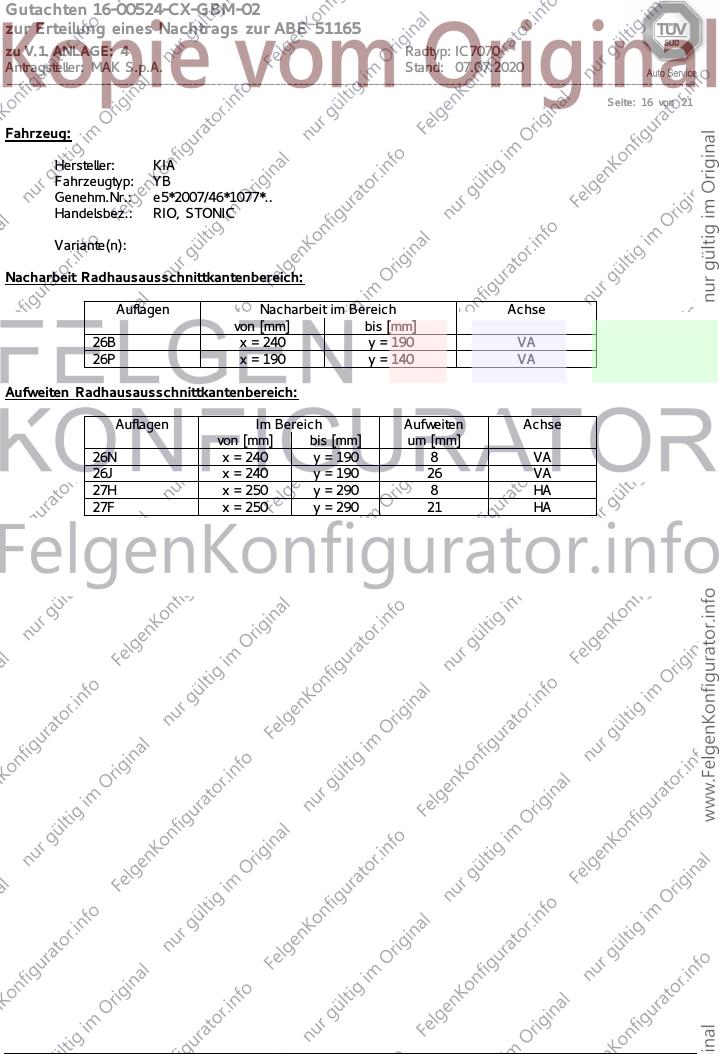

Seite: 16 von 21
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: YB
Genehm.Nr.: e5*2007/46*1077*..
Handelsbez.: RIO, STONIC
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 240 y = 190 VA
26P x = 190 y = 140 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 240 y = 190 8 VA
26J x = 240 y = 190 26 VA
27H x = 250 y = 290 8 HA
27F x = 250 y = 290 21 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

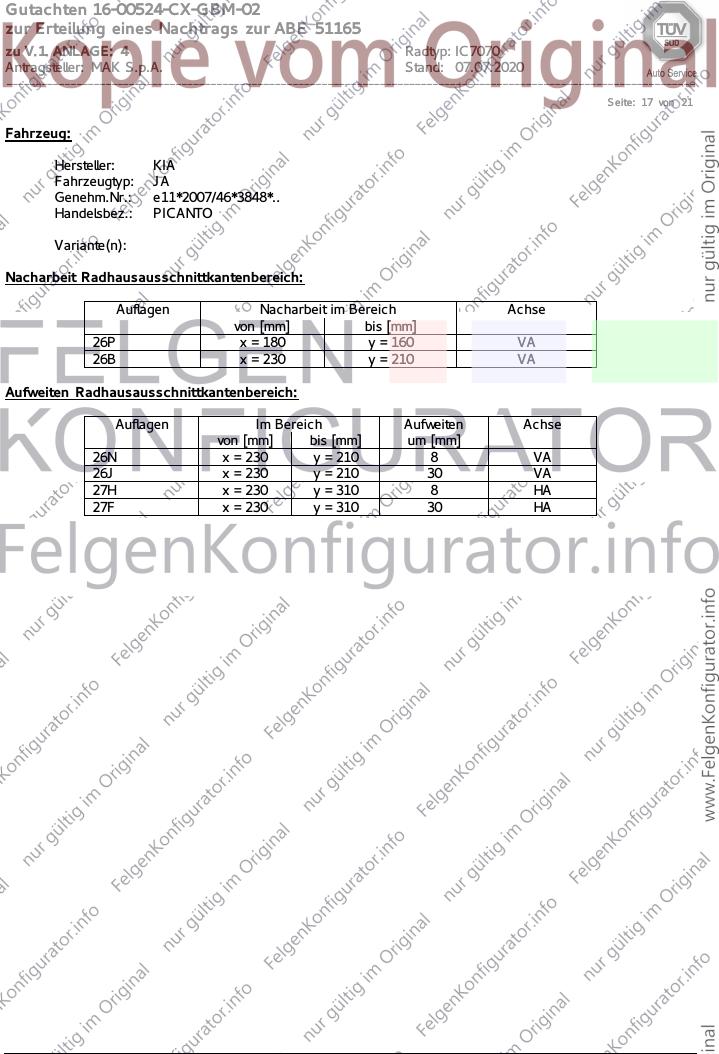

Seite: 17 von 21
Fahrzeug:
Hersteller: KIA
Fahrzeugtyp: JA
Genehm.Nr.: e11*2007/46*3848*..
Handelsbez.: PICANTO
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 180 y = 160 VA
26B x = 230 y = 210 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 230 y = 210 8 VA
26J x = 230 y = 210 30 VA
27H x = 230 y = 310 8 HA
27F x = 230 y = 310 30 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

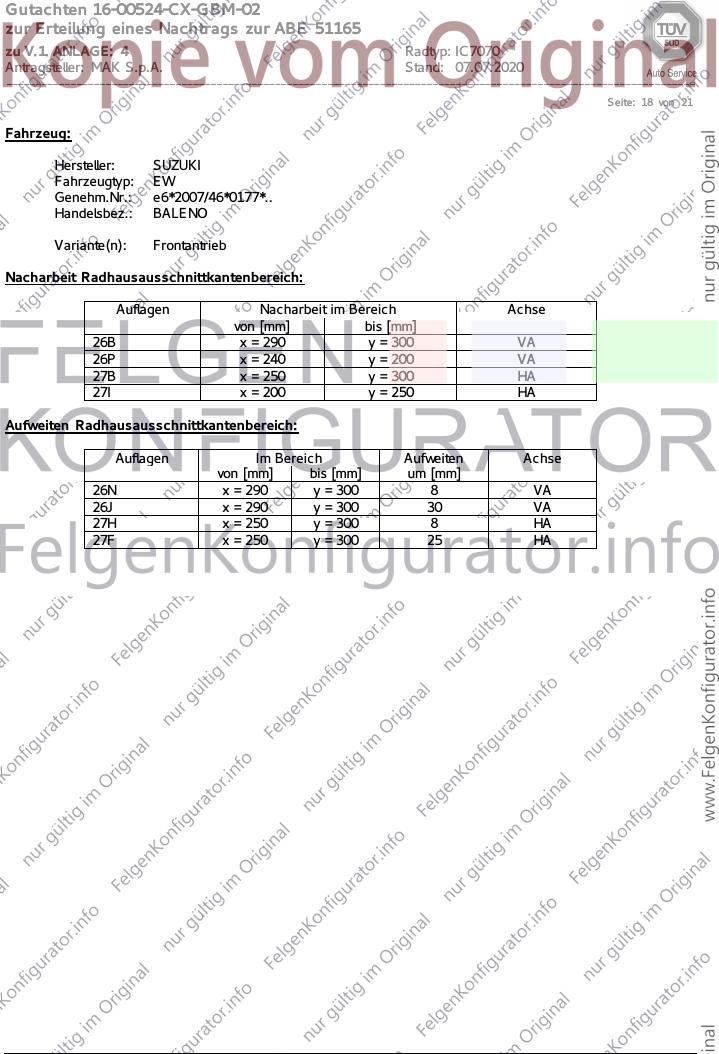

Seite: 18 von 21
Fahrzeug:
Hersteller: SUZUKI
Fahrzeugtyp: EW
Genehm.Nr.: e6*2007/46*0177*..
Handelsbez.: BALENO
Variante(n): Frontantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 290 y = 300 VA
26P x = 240 y = 200 VA
27B x = 250 y = 300 HA
27I x = 200 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 290 y = 300 8 VA
26J x = 290 y = 300 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 25 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 19 von 21
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP13M(a)-TMG
Genehm.Nr.: e13*2007/46*1722*..
Handelsbez.: TOYOTA YARIS, YARIS HYBRID
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 325 VA
26P x = 270 y = 275 VA
27B x = 300 y = 335 HA
27I x = 250 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 320 y = 325 8 VA
26J x = 320 y = 325 25 VA
27H x = 300 y = 335 8 HA
27F x = 300 y = 335 19 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________
Seite: 20 von 21
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP13M(a)
Genehm.Nr.: e6*2007/46*0344*..
Handelsbez.: TOYOTA YARIS, YARIS HYBRID
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 325 VA
26P x = 270 y = 275 VA
27B x = 300 y = 335 HA
27I x = 250 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 320 y = 325 8 VA
26J x = 320 y = 325 25 VA
27H x = 300 y = 335 8 HA
27F x = 300 y = 335 19 HA
Gutachten 16-00524-CX-GBM-02
zur Erteilung eines Nachtrags zur ABE 51165
zu V.1. ANLAGE: 4 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 07.07.2020
______________________________________________________________________________________________________________________

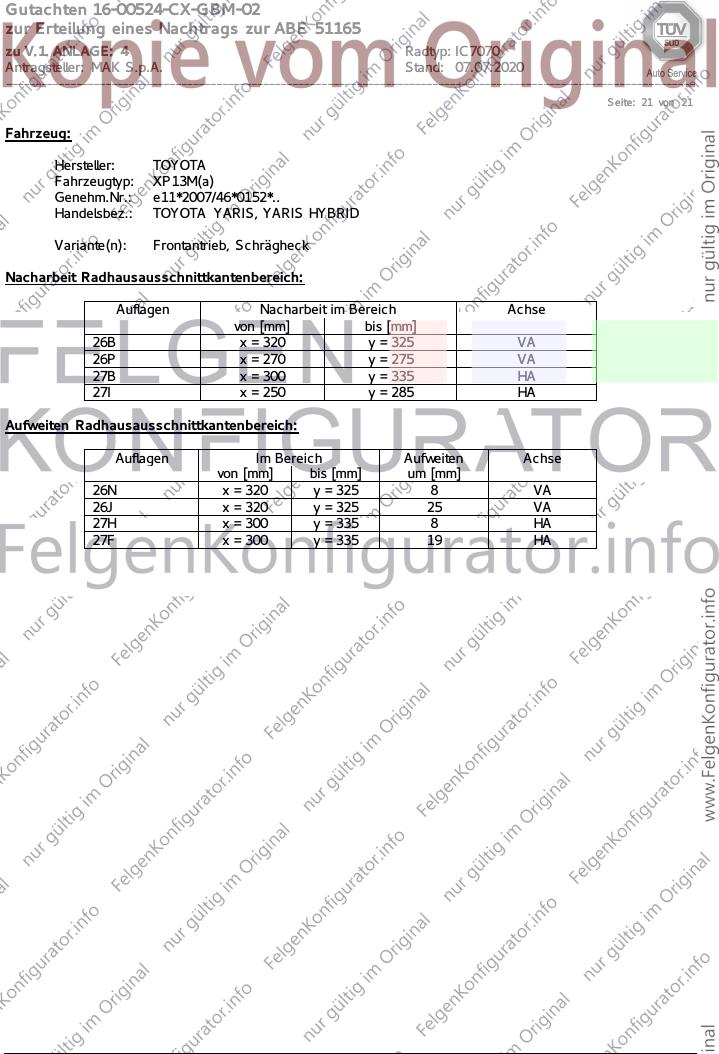

Seite: 21 von 21
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XP13M(a)
Genehm.Nr.: e11*2007/46*0152*..
Handelsbez.: TOYOTA YARIS, YARIS HYBRID
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 320 y = 325 VA
26P x = 270 y = 275 VA
27B x = 300 y = 335 HA
27I x = 250 y = 285 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 320 y = 325 8 VA
26J x = 320 y = 325 25 VA
27H x = 300 y = 335 8 HA
27F x = 300 y = 335 19 HA
