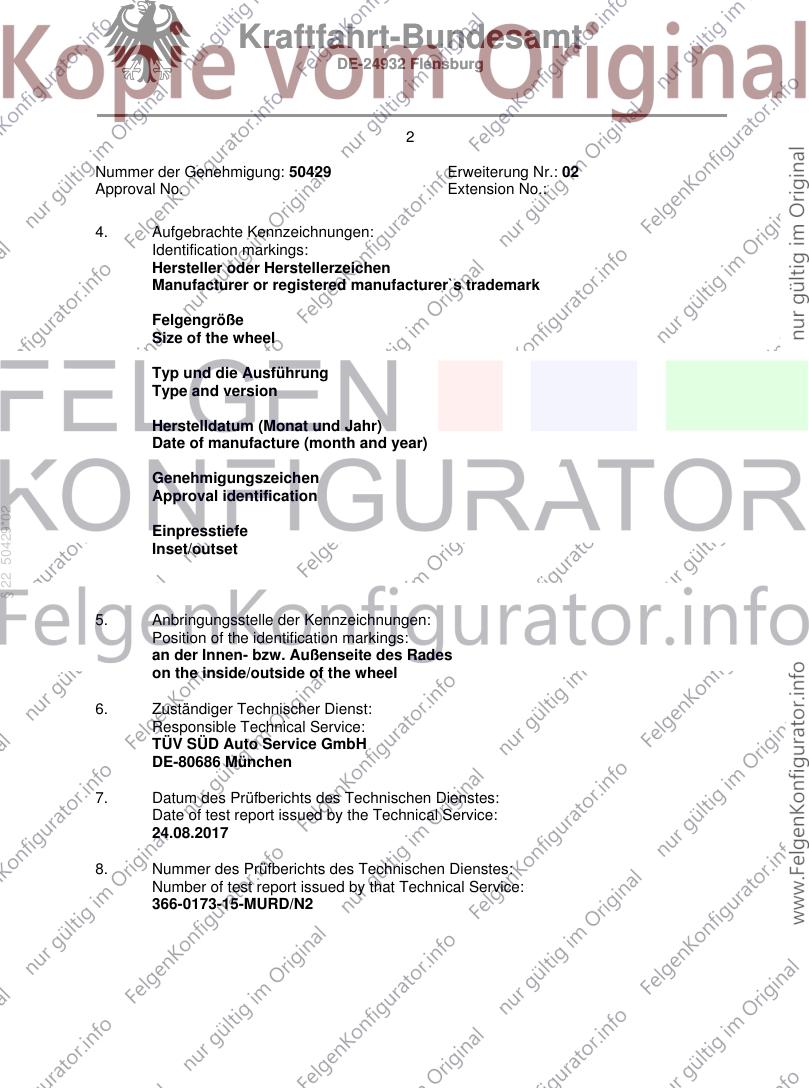

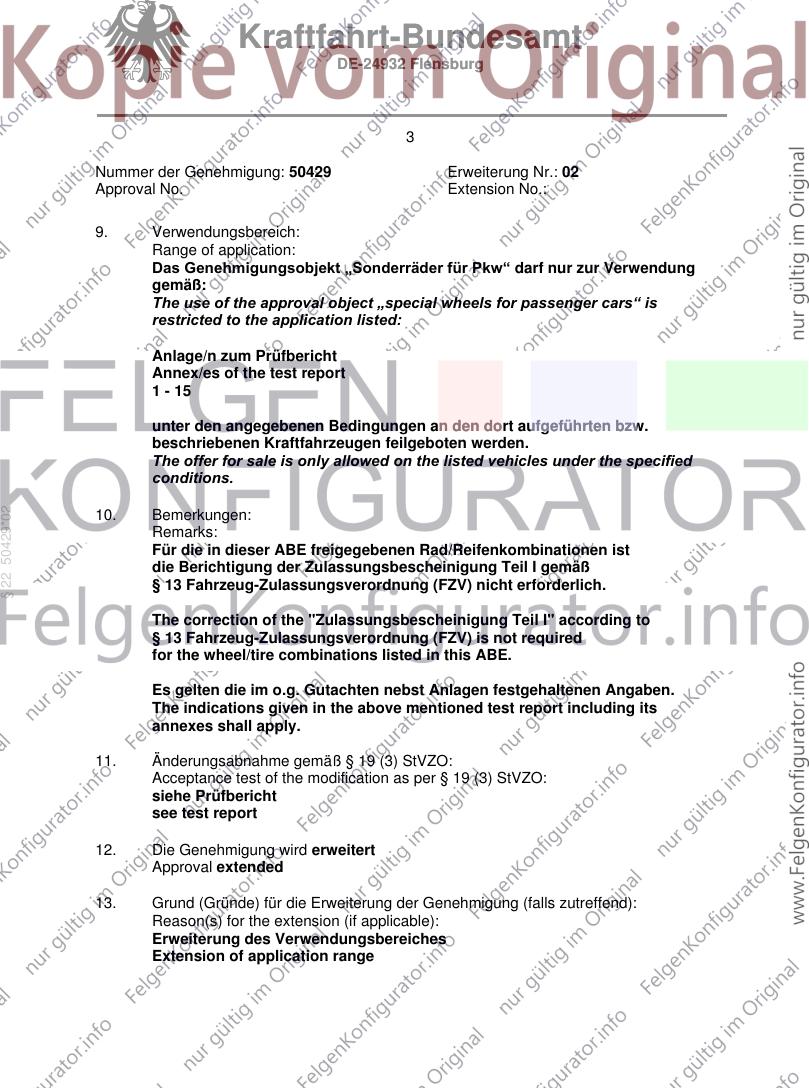

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50429*02
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
DIEWE GmbH
DE-86438 Kissing
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
D917
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50429*02
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV SÜD Auto Service GmbH
DE-80686 München
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
24.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0173-15-MURD/N2
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 15
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50429*02
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 12.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
§ 22 50429*02
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 50429 Erweiterung Nr.: 02
Approval No. Extension No.:
Ausgabedatum: 14.12.2015 letztes Änderungsdatum: 12.09.2017
Date of issue: last date of amendment:
1. Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
2. Beschreibungsbogen Nr.: Datum:
Information document No.: Date
D917 29.05.2015
D917 27.07.2017
3. Prüfbericht(e) Nr.: Datum:
§ 22 50429*02
Test report(s) No.: Date
366-0173-15-MURD 11.11.2015
366-0173-15-MURD/N1 18.10.2016
366-0173-15-MURD/N2 24.08.2017
4. Beschreibung der Änderungen:
Description of the changes
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 50429*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 50429
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
§ 22 50429*02
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 50429*02
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
prosecuted.
§ 22 50429*02
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.

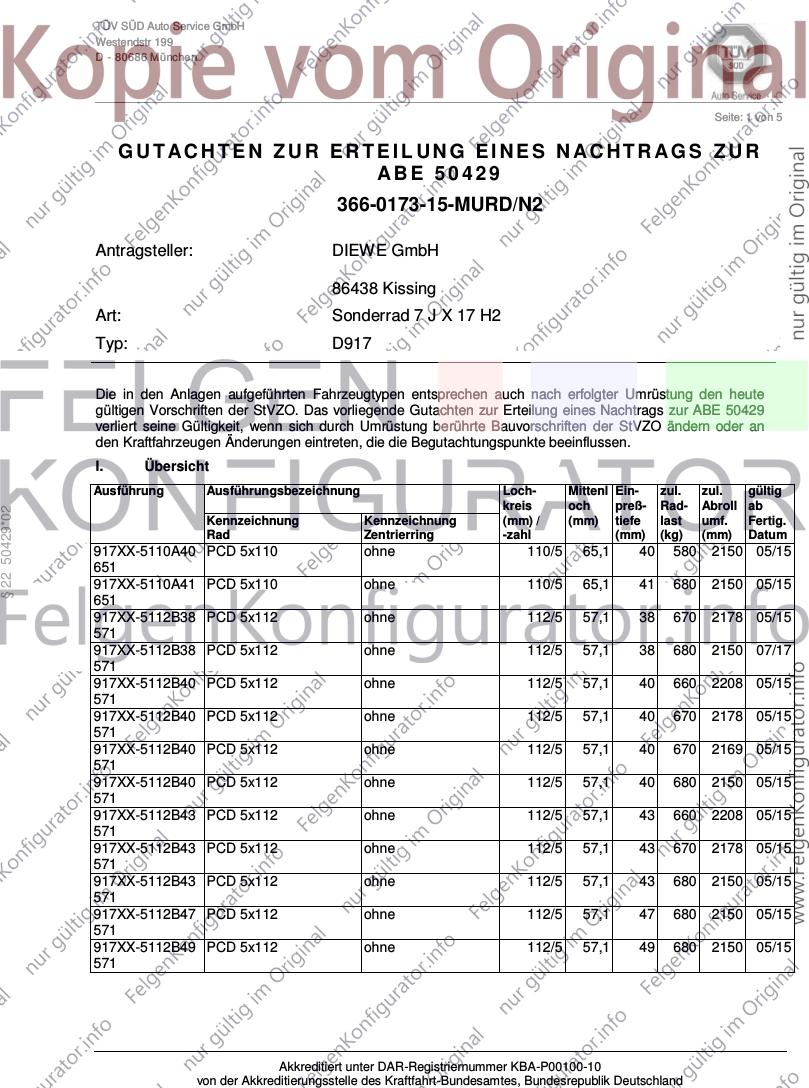

TÜV SÜD Auto Service GmbH
Westendstr 199
D - 80686 München
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 50 429
366-0173-15-MURD/N2
Antragsteller: DIEWE GmbH
86438 Kissing
Art: Sonderrad 7 J X 17 H2
Typ: D917
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 50429
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mittenl Ein- zul. zul. gültig
kreis och preß- Rad- Abroll ab
§ 22 50429*02
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
917XX-5110A40 PCD 5x110 ohne 110/5 65,1 40 580 2150 05/15
651
917XX-5110A41 PCD 5x110 ohne 110/5 65,1 41 680 2150 05/15
651
917XX-5112B38 PCD 5x112 ohne 112/5 57,1 38 670 2178 05/15
571
917XX-5112B38 PCD 5x112 ohne 112/5 57,1 38 680 2150 07/17
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 660 2208 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 670 2178 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 670 2169 05/15
571
917XX-5112B40 PCD 5x112 ohne 112/5 57,1 40 680 2150 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 660 2208 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 670 2178 05/15
571
917XX-5112B43 PCD 5x112 ohne 112/5 57,1 43 680 2150 05/15
571
917XX-5112B47 PCD 5x112 ohne 112/5 57,1 47 680 2150 05/15
571
917XX-5112B49 PCD 5x112 ohne 112/5 57,1 49 680 2150 05/15
571
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 5

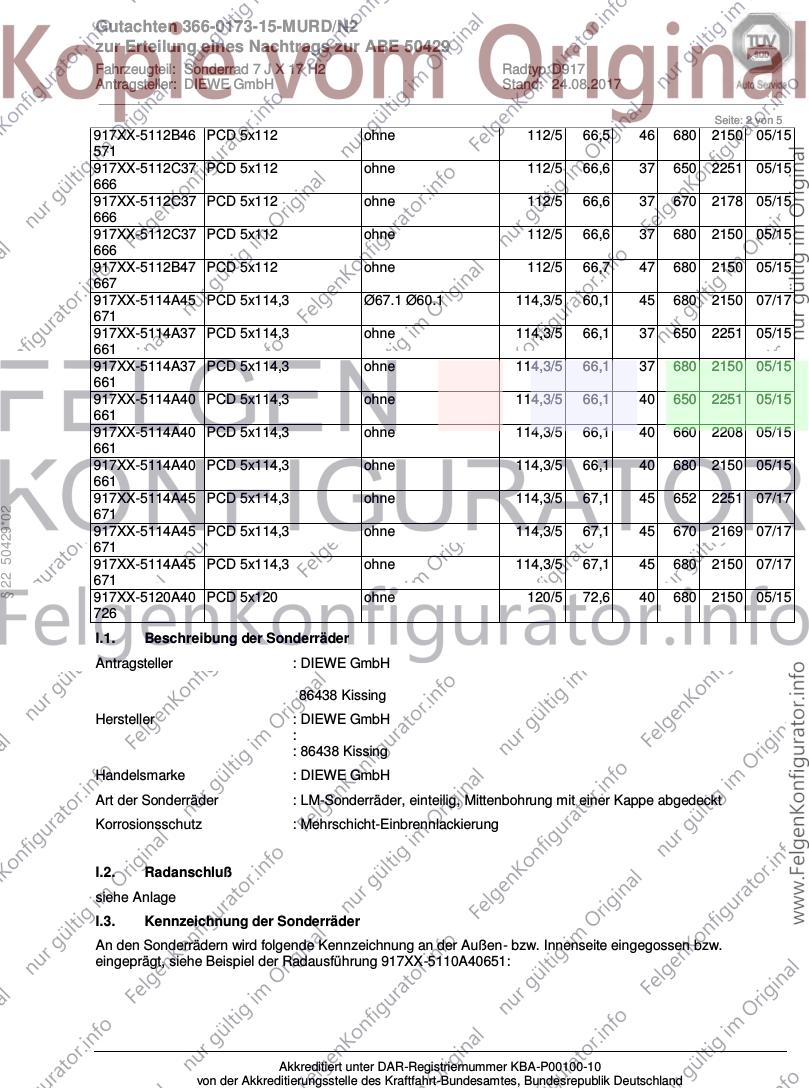

917XX-5112B46 PCD 5x112 ohne 112/5 66,5 46 680 2150 05/15
571
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 650 2251 05/15
666
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 670 2178 05/15
666
917XX-5112C37 PCD 5x112 ohne 112/5 66,6 37 680 2150 05/15
666
917XX-5112B47 PCD 5x112 ohne 112/5 66,7 47 680 2150 05/15
667
917XX-5114A45 PCD 5x114,3 Ø67.1 Ø60.1 114,3/5 60,1 45 680 2150 07/17
671
917XX-5114A37 PCD 5x114,3 ohne 114,3/5 66,1 37 650 2251 05/15
661
917XX-5114A37 PCD 5x114,3 ohne 114,3/5 66,1 37 680 2150 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 650 2251 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 660 2208 05/15
661
917XX-5114A40 PCD 5x114,3 ohne 114,3/5 66,1 40 680 2150 05/15
661
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 652 2251 07/17
§ 22 50429*02
671
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 670 2169 07/17
671
917XX-5114A45 PCD 5x114,3 ohne 114,3/5 67,1 45 680 2150 07/17
671
917XX-5120A40 PCD 5x120 ohne 120/5 72,6 40 680 2150 05/15
726
I.1. Beschreibung der Sonderräder
Antragsteller : DIEWE GmbH
86438 Kissing
Hersteller : DIEWE GmbH
:
: 86438 Kissing
Handelsmarke : DIEWE GmbH
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung 917XX-5110A40651:
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 3 von 5

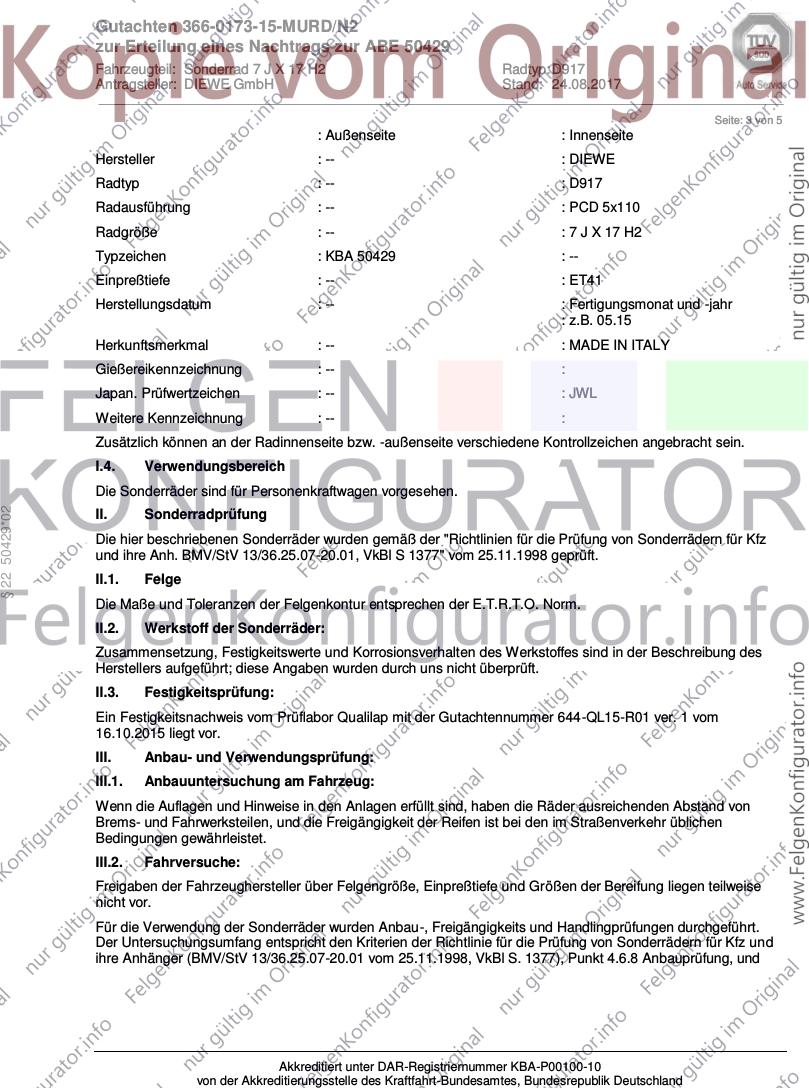

: Außenseite : Innenseite
Hersteller : -- : DIEWE
Radtyp : -- : D917
Radausführung : -- : PCD 5x110
Radgröße : -- : 7 J X 17 H2
Typzeichen : KBA 50429 : --
Einpreßtiefe : -- : ET41
Herstellungsdatum : -- : Fertigungsmonat und -jahr
: z.B. 05.15
Herkunftsmerkmal : -- : MADE IN ITALY
Gießereikennzeichnung : -- :
Japan. Prüfwertzeichen : -- : JWL
Weitere Kennzeichnung : -- :
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
§ 22 50429*02
II. Sonderradprüfung
Die hier beschriebenen Sonderräder wurden gemäß der "Richtlinien für die Prüfung von Sonderrädern für Kfz
und ihre Anh. BMV/StV 13/36.25.07-20.01, VkBl S 1377" vom 25.11.1998 geprüft.
II.1. Felge
Die Maße und Toleranzen der Felgenkontur entsprechen der E.T.R.T.O. Norm.
II.2. Werkstoff der Sonderräder:
Zusammensetzung, Festigkeitswerte und Korrosionsverhalten des Werkstoffes sind in der Beschreibung des
Herstellers aufgeführt; diese Angaben wurden durch uns nicht überprüft.
II.3. Festigkeitsprüfung:
Ein Festigkeitsnachweis vom Prüflabor Qualilap mit der Gutachtennummer 644-QL15-R01 ver. 1 vom
16.10.2015 liegt vor.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 4 von 5

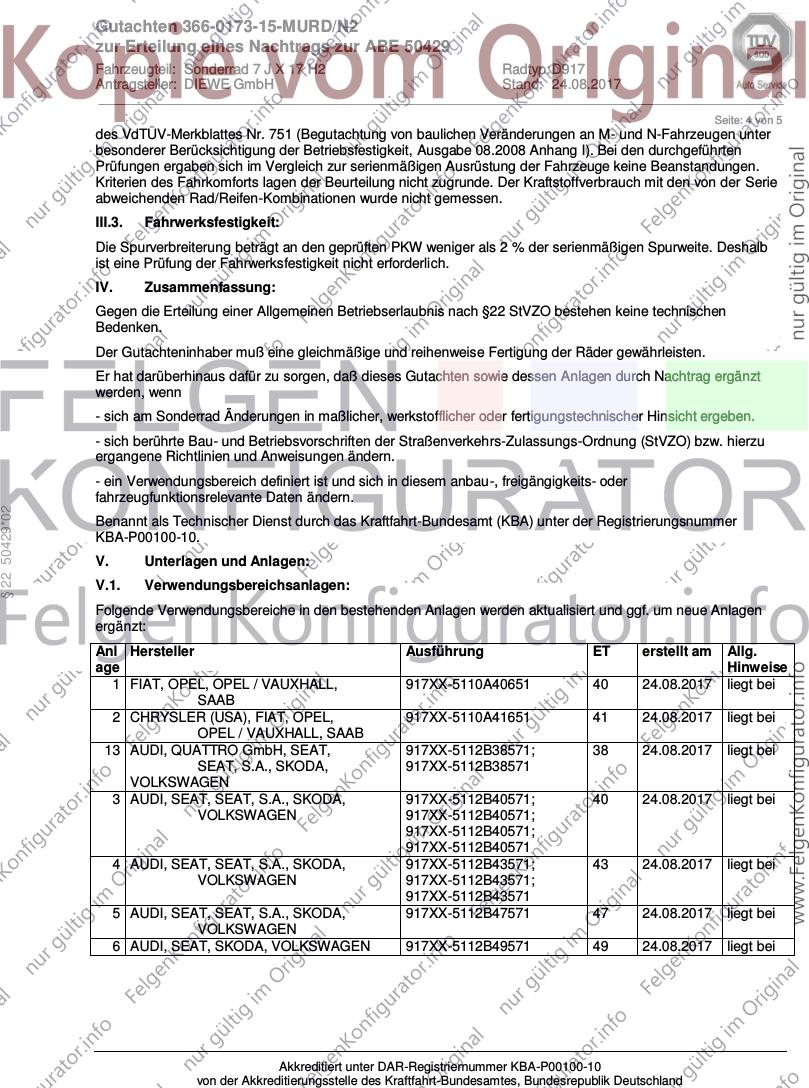

des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
§ 22 50429*02
Benannt als Technischer Dienst durch das Kraftfahrt-Bundesamt (KBA) unter der Registrierungsnummer
KBA-P00100-10.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 FIAT, OPEL, OPEL / VAUXHALL, 917XX-5110A40651 40 24.08.2017 liegt bei
SAAB
2 CHRYSLER (USA), FIAT, OPEL, 917XX-5110A41651 41 24.08.2017 liegt bei
OPEL / VAUXHALL, SAAB
13 AUDI, QUATTRO GmbH, SEAT, 917XX-5112B38571; 38 24.08.2017 liegt bei
SEAT, S.A., SKODA, 917XX-5112B38571
VOLKSWAGEN
3 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B40571; 40 24.08.2017 liegt bei
VOLKSWAGEN 917XX-5112B40571;
917XX-5112B40571;
917XX-5112B40571
4 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B43571; 43 24.08.2017 liegt bei
VOLKSWAGEN 917XX-5112B43571;
917XX-5112B43571
5 AUDI, SEAT, SEAT, S.A., SKODA, 917XX-5112B47571 47 24.08.2017 liegt bei
VOLKSWAGEN
6 AUDI, SEAT, SKODA, VOLKSWAGEN 917XX-5112B49571 49 24.08.2017 liegt bei
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
Fahrzeugteil: Sonderrad 7 J X 17 H2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 5 von 5

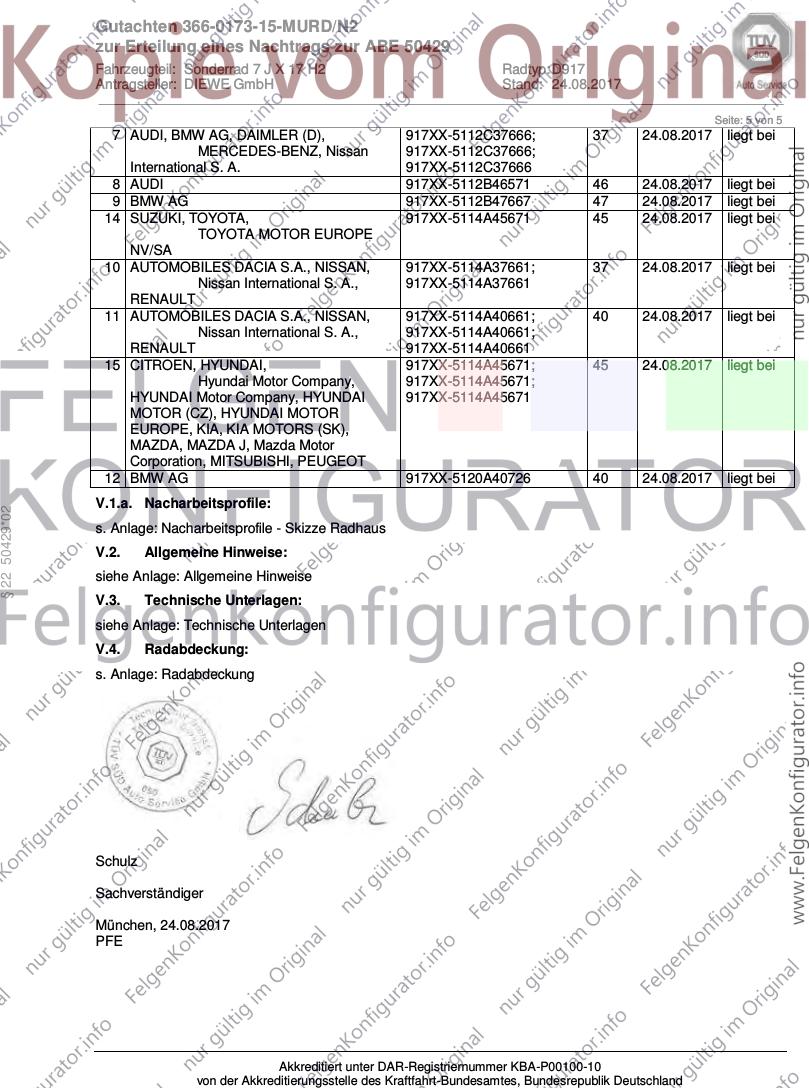

7 AUDI, BMW AG, DAIMLER (D), 917XX-5112C37666; 37 24.08.2017 liegt bei
MERCEDES-BENZ, Nissan 917XX-5112C37666;
International S. A. 917XX-5112C37666
8 AUDI 917XX-5112B46571 46 24.08.2017 liegt bei
9 BMW AG 917XX-5112B47667 47 24.08.2017 liegt bei
14 SUZUKI, TOYOTA, 917XX-5114A45671 45 24.08.2017 liegt bei
TOYOTA MOTOR EUROPE
NV/SA
10 AUTOMOBILES DACIA S.A., NISSAN, 917XX-5114A37661; 37 24.08.2017 liegt bei
Nissan International S. A., 917XX-5114A37661
RENAULT
11 AUTOMOBILES DACIA S.A., NISSAN, 917XX-5114A40661; 40 24.08.2017 liegt bei
Nissan International S. A., 917XX-5114A40661;
RENAULT 917XX-5114A40661
15 CITROEN, HYUNDAI, 917XX-5114A45671; 45 24.08.2017 liegt bei
Hyundai Motor Company, 917XX-5114A45671;
HYUNDAI Motor Company, HYUNDAI 917XX-5114A45671
MOTOR (CZ), HYUNDAI MOTOR
EUROPE, KIA, KIA MOTORS (SK),
MAZDA, MAZDA J, Mazda Motor
Corporation, MITSUBISHI, PEUGEOT
12 BMW AG 917XX-5120A40726 40 24.08.2017 liegt bei
V.1.a. Nacharbeitsprofile:
§ 22 50429*02

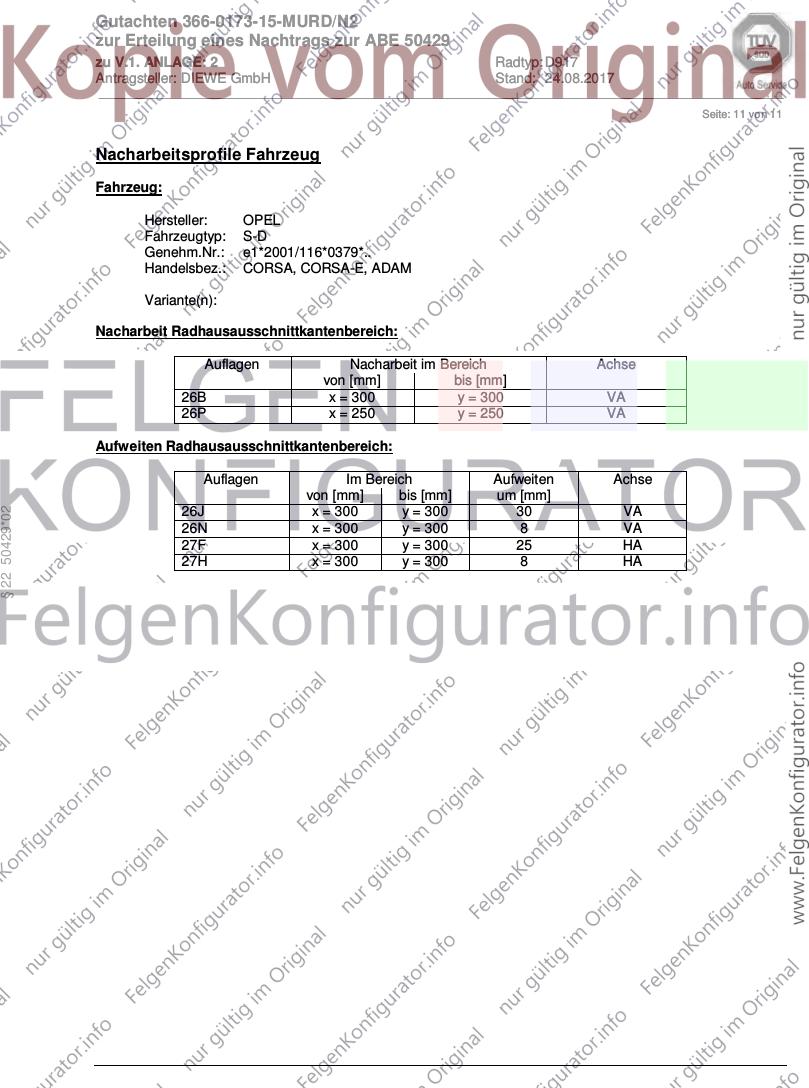

s. Anlage: Nacharbeitsprofile - Skizze Radhaus
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
V.4. Radabdeckung:
s. Anlage: Radabdeckung
Schulz
Sachverständiger
München, 24.08.2017
PFE
Akkreditiert unter DAR-Registriernummer KBA-P00100-10
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429

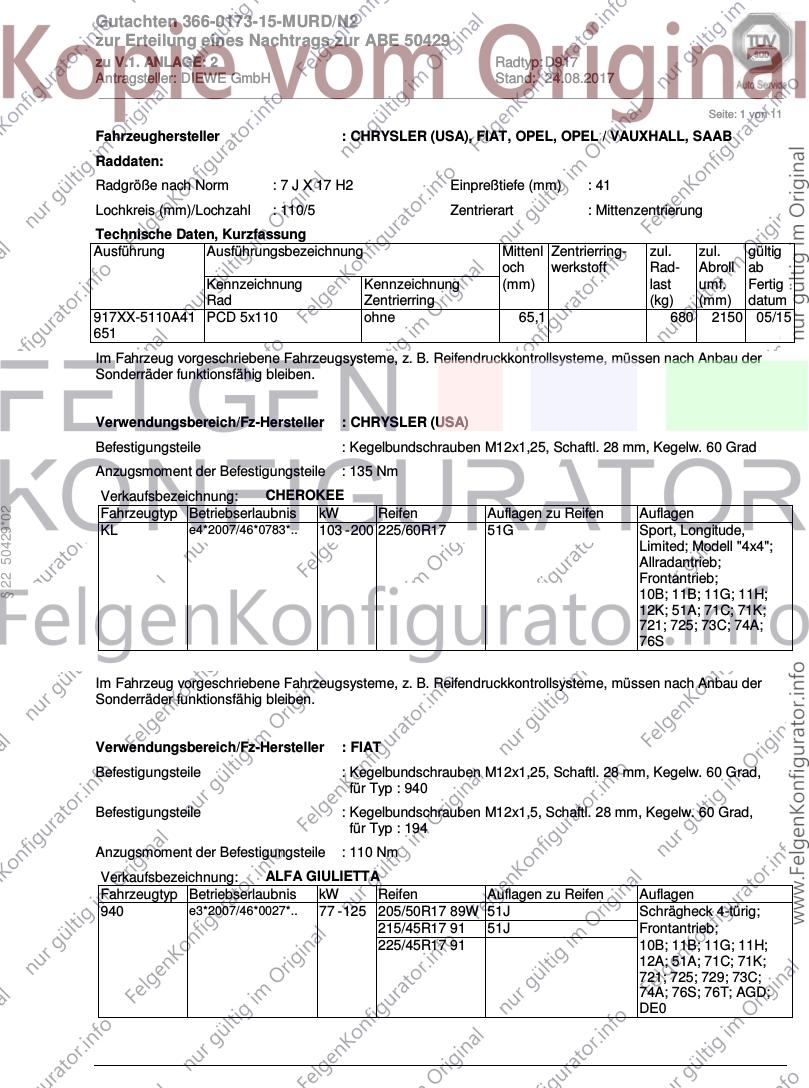

zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : CHRYSLER (USA), FIAT, OPEL, OPEL / VAUXHALL, SAAB
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 41
Lochkreis (mm)/Lochzahl : 110/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
917XX-5110A41 PCD 5x110 ohne 65,1 680 2150 05/15
651
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : CHRYSLER (USA)
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 135 Nm
Verkaufsbezeichnung: CHEROKEE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 50429*02
KL e4*2007/46*0783*.. 103 - 200 225/60R17 51G Sport, Longitude,
Limited; Modell "4x4";
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
76S
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FIAT
Befestigungsteile : Kegelbundschrauben M12x1,25, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 940
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : 194
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ALFA GIULIETTA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
940 e3*2007/46*0027*.. 77 - 125 205/50R17 89W 51J Schrägheck 4-türig;
215/45R17 91 51J Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 76S; 76T; AGD;
DE0
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 2 von 11

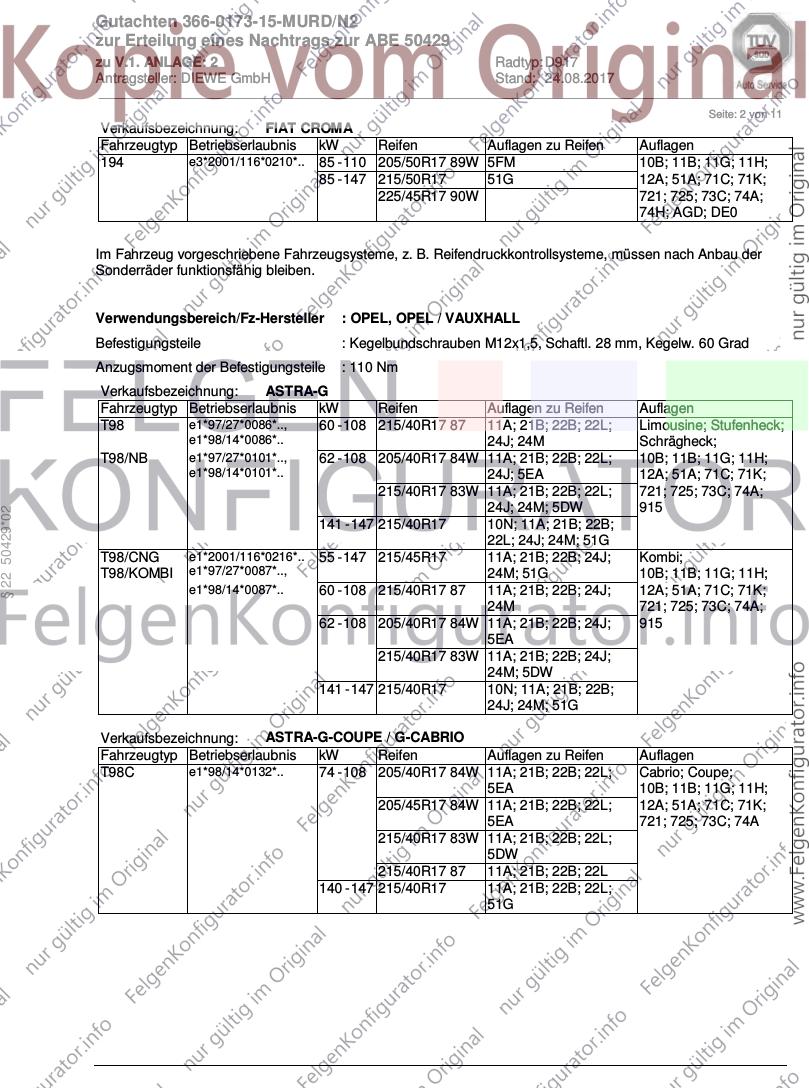

Verkaufsbezeichnung: FIAT CROMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
194 e3*2001/116*0210*.. 85 - 110 205/50R17 89W 5FM 10B; 11B; 11G; 11H;
85 - 147 215/50R17 51G 12A; 51A; 71C; 71K;
225/45R17 90W 721; 725; 73C; 74A;
74H; AGD; DE0
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : OPEL, OPEL / VAUXHALL
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: ASTRA-G
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T98 e1*97/27*0086*.., 60 - 108 215/40R17 87 11A; 21B; 22B; 22L; Limousine; Stufenheck;
e1*98/14*0086*.. 24J; 24M Schrägheck;
T98/NB e1*97/27*0101*.., 62 - 108 205/40R17 84W 11A; 21B; 22B; 22L; 10B; 11B; 11G; 11H;
e1*98/14*0101*.. 24J; 5EA 12A; 51A; 71C; 71K;
215/40R17 83W 11A; 21B; 22B; 22L; 721; 725; 73C; 74A;
24J; 24M; 5DW 915
§ 22 50429*02
141 - 147 215/40R17 10N; 11A; 21B; 22B;
22L; 24J; 24M; 51G
T98/CNG e1*2001/116*0216*.. 55 - 147 215/45R17 11A; 21B; 22B; 24J; Kombi;
T98/KOMBI e1*97/27*0087*.., 24M; 51G 10B; 11B; 11G; 11H;
e1*98/14*0087*.. 60 - 108 215/40R17 87 11A; 21B; 22B; 24J; 12A; 51A; 71C; 71K;
24M 721; 725; 73C; 74A;
62 - 108 205/40R17 84W 11A; 21B; 22B; 24J; 915
5EA
215/40R17 83W 11A; 21B; 22B; 24J;
24M; 5DW
141 - 147 215/40R17 10N; 11A; 21B; 22B;
24J; 24M; 51G
Verkaufsbezeichnung: ASTRA-G-COUPE / G-CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T98C e1*98/14*0132*.. 74 - 108 205/40R17 84W 11A; 21B; 22B; 22L; Cabrio; Coupe;
5EA 10B; 11B; 11G; 11H;
205/45R17 84W 11A; 21B; 22B; 22L; 12A; 51A; 71C; 71K;
5EA 721; 725; 73C; 74A
215/40R17 83W 11A; 21B; 22B; 22L;
5DW
215/40R17 87 11A; 21B; 22B; 22L
140 - 147 215/40R17 11A; 21B; 22B; 22L;
51G
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

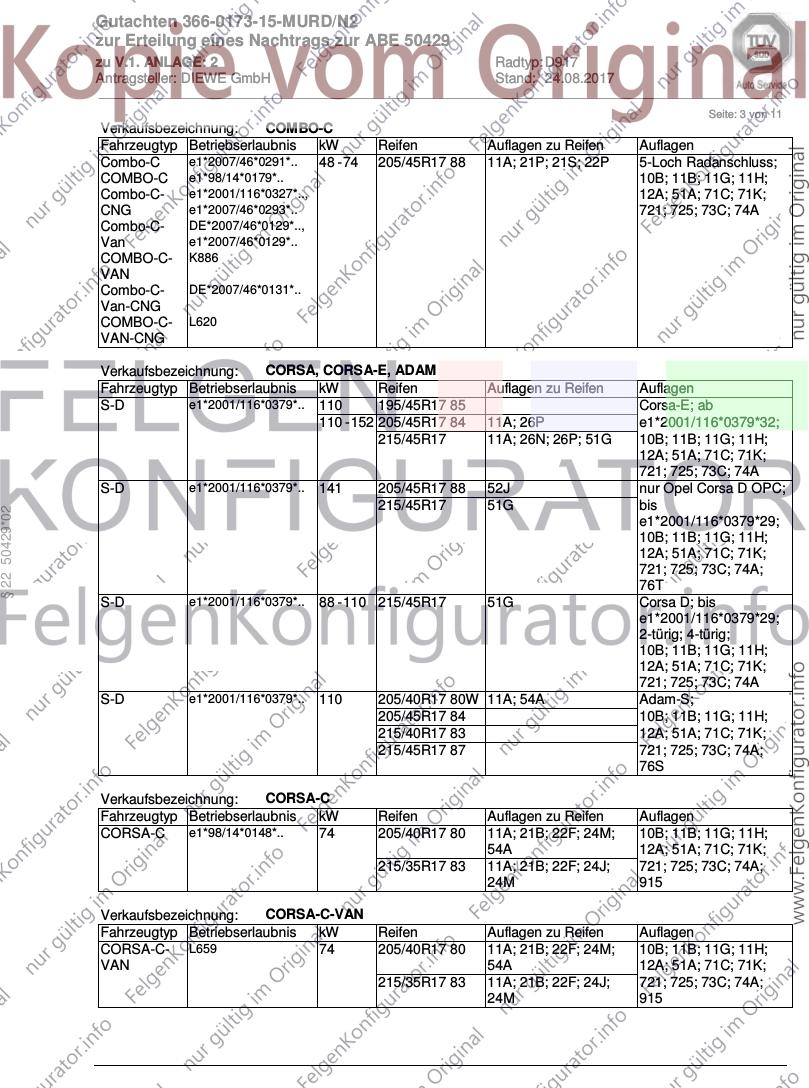

Seite: 3 von 11
Verkaufsbezeichnung: COMBO-C
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Combo-C e1*2007/46*0291*.. 48 - 74 205/45R17 88 11A; 21P; 21S; 22P 5-Loch Radanschluss;
COMBO-C e1*98/14*0179*.. 10B; 11B; 11G; 11H;
Combo-C- e1*2001/116*0327*.., 12A; 51A; 71C; 71K;
CNG e1*2007/46*0293*.. 721; 725; 73C; 74A
Combo-C- DE*2007/46*0129*..,
Van e1*2007/46*0129*..
COMBO-C- K886
VAN
Combo-C- DE*2007/46*0131*..
Van-CNG
COMBO-C- L620
VAN-CNG
Verkaufsbezeichnung: CORSA, CORSA-E, ADAM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S-D e1*2001/116*0379*.. 110 195/45R17 85 Corsa-E; ab
110 - 152 205/45R17 84 11A; 26P e1*2001/116*0379*32;
215/45R17 11A; 26N; 26P; 51G 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
S-D e1*2001/116*0379*.. 141 205/45R17 88 52J nur Opel Corsa D OPC;
215/45R17 51G bis
§ 22 50429*02
e1*2001/116*0379*29;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
76T
S-D e1*2001/116*0379*.. 88 - 110 215/45R17 51G Corsa D; bis
e1*2001/116*0379*29;
2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
S-D e1*2001/116*0379*.. 110 205/40R17 80W 11A; 54A Adam-S;
205/45R17 84 10B; 11B; 11G; 11H;
215/40R17 83 12A; 51A; 71C; 71K;
215/45R17 87 721; 725; 73C; 74A;
76S
Verkaufsbezeichnung: CORSA-C
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CORSA-C e1*98/14*0148*.. 74 205/40R17 80 11A; 21B; 22F; 24M; 10B; 11B; 11G; 11H;
54A 12A; 51A; 71C; 71K;
215/35R17 83 11A; 21B; 22F; 24J; 721; 725; 73C; 74A;
24M 915
Verkaufsbezeichnung: CORSA-C-VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CORSA-C- L659 74 205/40R17 80 11A; 21B; 22F; 24M; 10B; 11B; 11G; 11H;
VAN 54A 12A; 51A; 71C; 71K;
215/35R17 83 11A; 21B; 22F; 24J; 721; 725; 73C; 74A;
24M 915
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

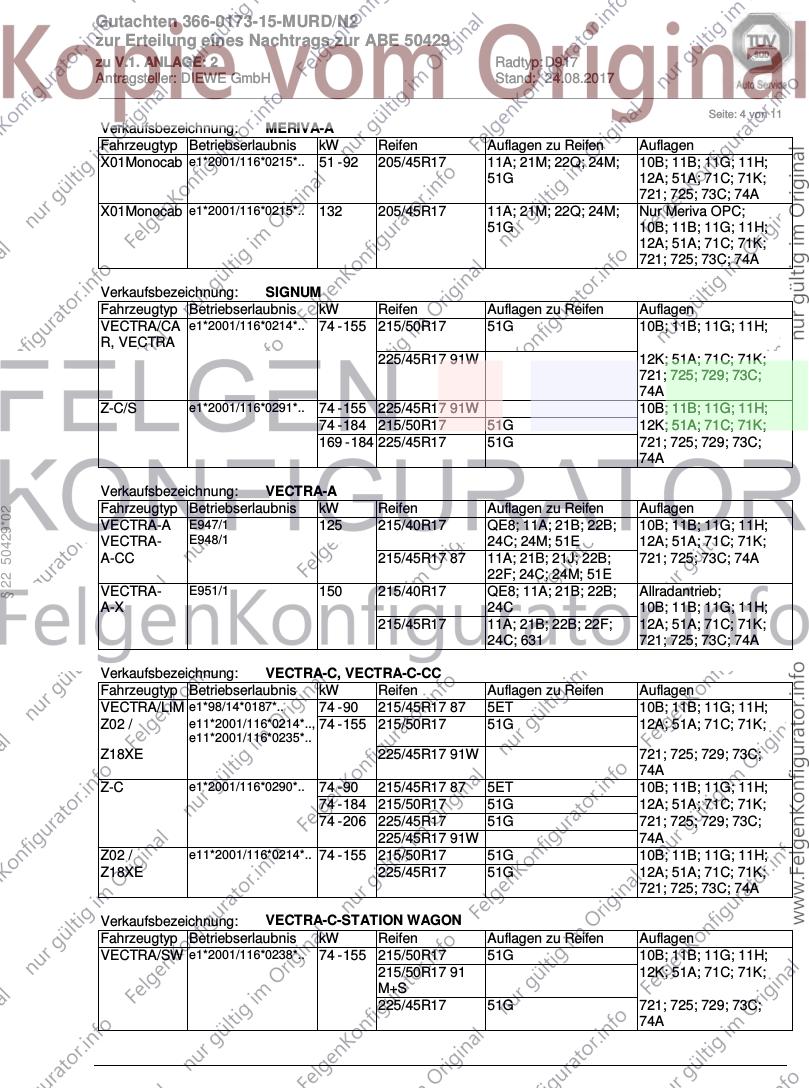

Seite: 4 von 11
Verkaufsbezeichnung: MERIVA-A
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X01Monocab e1*2001/116*0215*.. 51 - 92 205/45R17 11A; 21M; 22Q; 24M; 10B; 11B; 11G; 11H;
51G 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
X01Monocab e1*2001/116*0215*.. 132 205/45R17 11A; 21M; 22Q; 24M; Nur Meriva OPC;
51G 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: SIGNUM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/CA e1*2001/116*0214*.. 74 - 155 215/50R17 51G 10B; 11B; 11G; 11H;
R, VECTRA
225/45R17 91W 12K; 51A; 71C; 71K;
721; 725; 729; 73C;
74A
Z-C/S e1*2001/116*0291*.. 74 - 155 225/45R17 91W 10B; 11B; 11G; 11H;
74 - 184 215/50R17 51G 12K; 51A; 71C; 71K;
169 - 184 225/45R17 51G 721; 725; 729; 73C;
74A
Verkaufsbezeichnung: VECTRA-A
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 50429*02
VECTRA-A E947/1 125 215/40R17 QE8; 11A; 21B; 22B; 10B; 11B; 11G; 11H;
VECTRA- E948/1 24C; 24M; 51E 12A; 51A; 71C; 71K;
A-CC 215/45R17 87 11A; 21B; 21J; 22B; 721; 725; 73C; 74A
22F; 24C; 24M; 51E
VECTRA- E951/1 150 215/40R17 QE8; 11A; 21B; 22B; Allradantrieb;
A-X 24C 10B; 11B; 11G; 11H;
215/45R17 11A; 21B; 22B; 22F; 12A; 51A; 71C; 71K;
24C; 631 721; 725; 73C; 74A
Verkaufsbezeichnung: VECTRA-C, VECTRA-C-CC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/LIM e1*98/14*0187*.. 74 - 90 215/45R17 87 5ET 10B; 11B; 11G; 11H;
Z02 / e11*2001/116*0214*.., 74 - 155 215/50R17 51G 12A; 51A; 71C; 71K;
e11*2001/116*0235*..
Z18XE 225/45R17 91W 721; 725; 729; 73C;
74A
Z-C e1*2001/116*0290*.. 74 - 90 215/45R17 87 5ET 10B; 11B; 11G; 11H;
74 - 184 215/50R17 51G 12A; 51A; 71C; 71K;
74 - 206 225/45R17 51G 721; 725; 729; 73C;
225/45R17 91W 74A
Z02 / e11*2001/116*0214*.. 74 - 155 215/50R17 51G 10B; 11B; 11G; 11H;
Z18XE 225/45R17 51G 12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Verkaufsbezeichnung: VECTRA-C-STATION WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
VECTRA/SW e1*2001/116*0238*.. 74 - 155 215/50R17 51G 10B; 11B; 11G; 11H;
215/50R17 91 12K; 51A; 71C; 71K;
M+S
225/45R17 51G 721; 725; 729; 73C;
74A
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

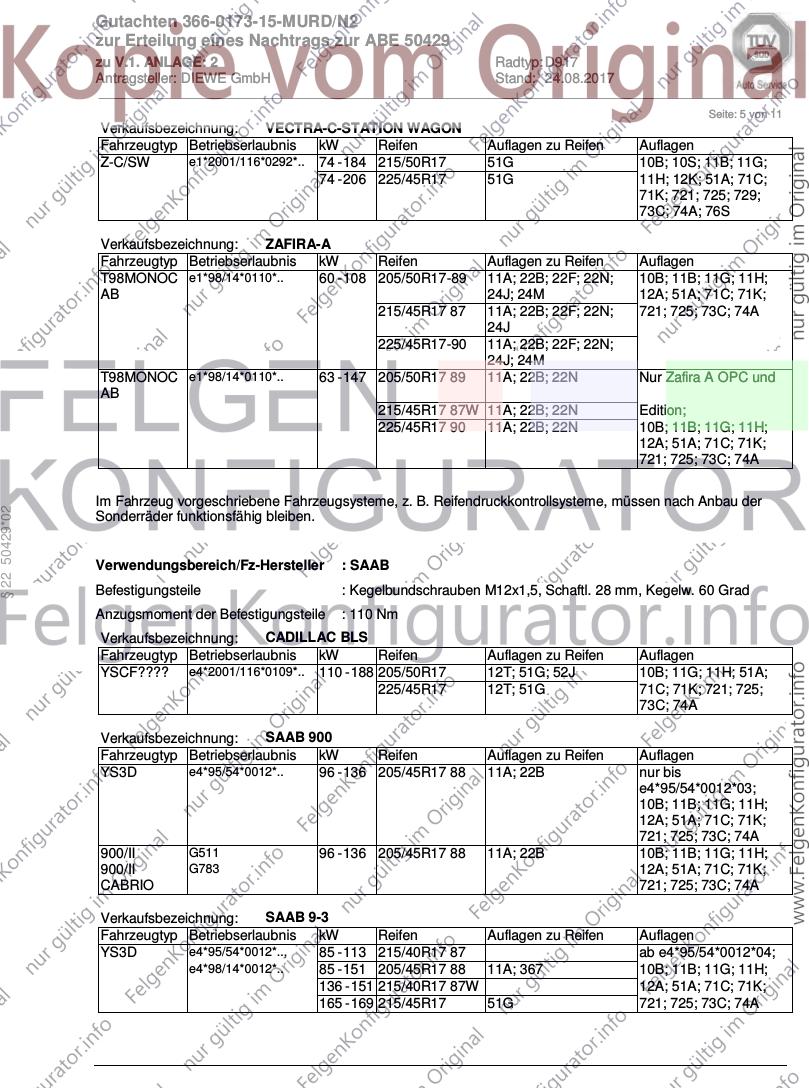

Seite: 5 von 11
Verkaufsbezeichnung: VECTRA-C-STATION WAGON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z-C/SW e1*2001/116*0292*.. 74 - 184 215/50R17 51G 10B; 10S; 11B; 11G;
74 - 206 225/45R17 51G 11H; 12K; 51A; 71C;
71K; 721; 725; 729;
73C; 74A; 76S
Verkaufsbezeichnung: ZAFIRA-A
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T98MONOC e1*98/14*0110*.. 60 - 108 205/50R17-89 11A; 22B; 22F; 22N; 10B; 11B; 11G; 11H;
AB 24J; 24M 12A; 51A; 71C; 71K;
215/45R17 87 11A; 22B; 22F; 22N; 721; 725; 73C; 74A
24J
225/45R17-90 11A; 22B; 22F; 22N;
24J; 24M
T98MONOC e1*98/14*0110*.. 63 - 147 205/50R17 89 11A; 22B; 22N Nur Zafira A OPC und
AB
215/45R17 87W 11A; 22B; 22N Edition;
225/45R17 90 11A; 22B; 22N 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
§ 22 50429*02
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SAAB
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: CADILLAC BLS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YSCF???? e4*2001/116*0109*.. 110 - 188 205/50R17 12T; 51G; 52J 10B; 11G; 11H; 51A;
225/45R17 12T; 51G 71C; 71K; 721; 725;
73C; 74A
Verkaufsbezeichnung: SAAB 900
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3D e4*95/54*0012*.. 96 - 136 205/45R17 88 11A; 22B nur bis
e4*95/54*0012*03;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A
900/II G511 96 - 136 205/45R17 88 11A; 22B 10B; 11B; 11G; 11H;
900/II G783 12A; 51A; 71C; 71K;
CABRIO 721; 725; 73C; 74A
Verkaufsbezeichnung: SAAB 9-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3D e4*95/54*0012*.., 85 - 113 215/40R17 87 ab e4*95/54*0012*04;
e4*98/14*0012*.. 85 - 151 205/45R17 88 11A; 367 10B; 11B; 11G; 11H;
136 - 151 215/40R17 87W 12A; 51A; 71C; 71K;
165 - 169 215/45R17 51G 721; 725; 73C; 74A
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

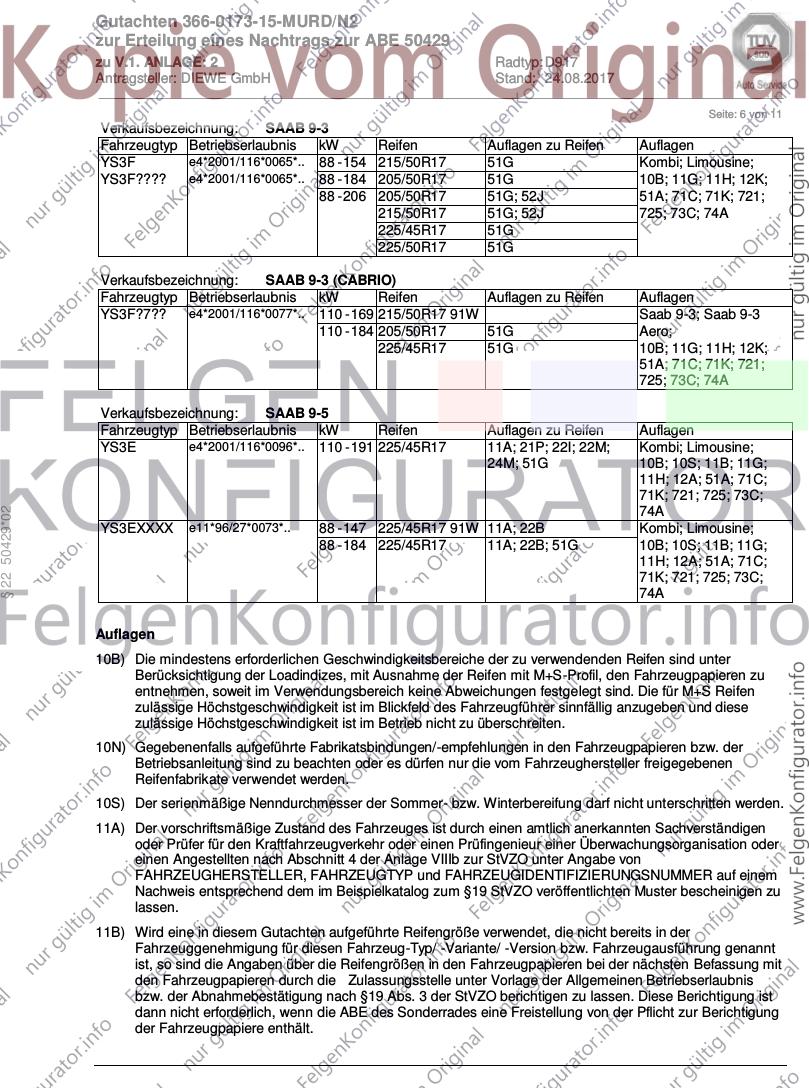

Seite: 6 von 11
Verkaufsbezeichnung: SAAB 9-3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3F e4*2001/116*0065*.. 88 - 154 215/50R17 51G Kombi; Limousine;
YS3F???? e4*2001/116*0065*.. 88 - 184 205/50R17 51G 10B; 11G; 11H; 12K;
88 - 206 205/50R17 51G; 52J 51A; 71C; 71K; 721;
215/50R17 51G; 52J 725; 73C; 74A
225/45R17 51G
225/50R17 51G
Verkaufsbezeichnung: SAAB 9-3 (CABRIO)
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3F?7?? e4*2001/116*0077*.. 110 - 169 215/50R17 91W Saab 9-3; Saab 9-3
110 - 184 205/50R17 51G Aero;
225/45R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A
Verkaufsbezeichnung: SAAB 9-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YS3E e4*2001/116*0096*.. 110 - 191 225/45R17 11A; 21P; 22I; 22M; Kombi; Limousine;
24M; 51G 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A
§ 22 50429*02
YS3EXXXX e11*96/27*0073*.. 88 - 147 225/45R17 91W 11A; 22B Kombi; Limousine;
88 - 184 225/45R17 11A; 22B; 51G 10B; 10S; 11B; 11G;
11H; 12A; 51A; 71C;
71K; 721; 725; 73C;
74A
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
10N) Gegebenenfalls aufgeführte Fabrikatsbindungen/-empfehlungen in den Fahrzeugpapieren bzw. der
Betriebsanleitung sind zu beachten oder es dürfen nur die vom Fahrzeughersteller freigegebenen
Reifenfabrikate verwendet werden.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________

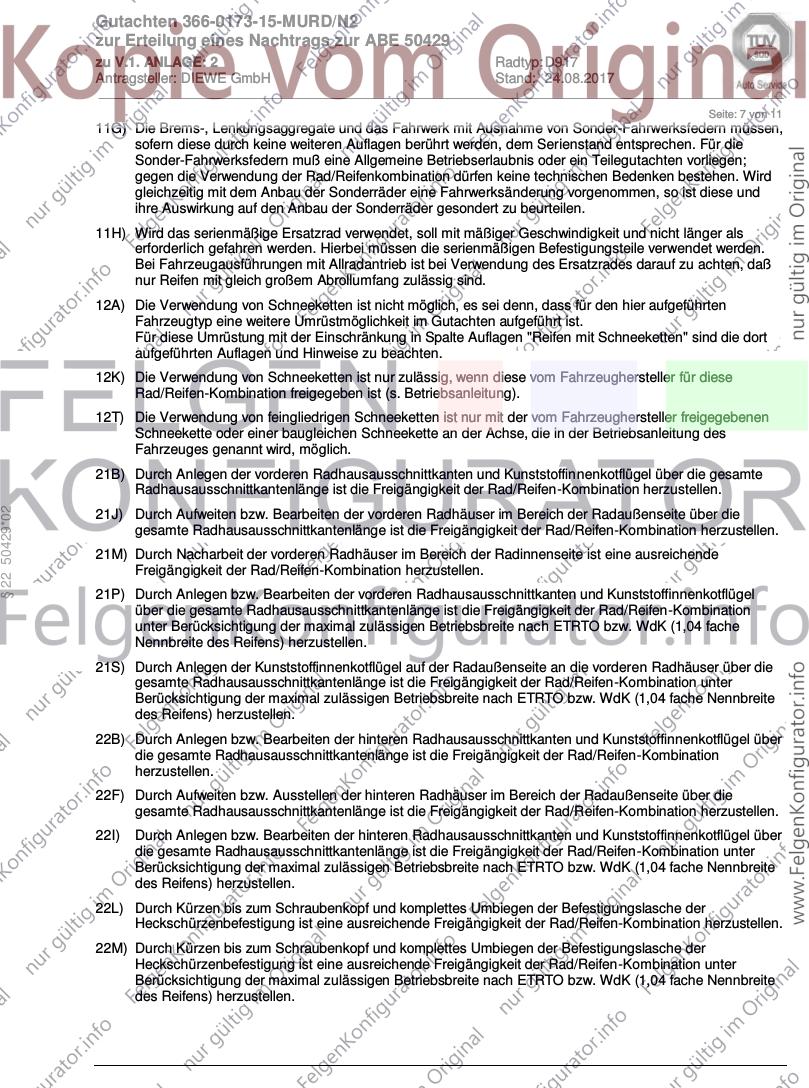

Seite: 7 von 11
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
§ 22 50429*02
21J) Durch Aufweiten bzw. Bearbeiten der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21M) Durch Nacharbeit der vorderen Radhäuser im Bereich der Radinnenseite ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 8 von 11

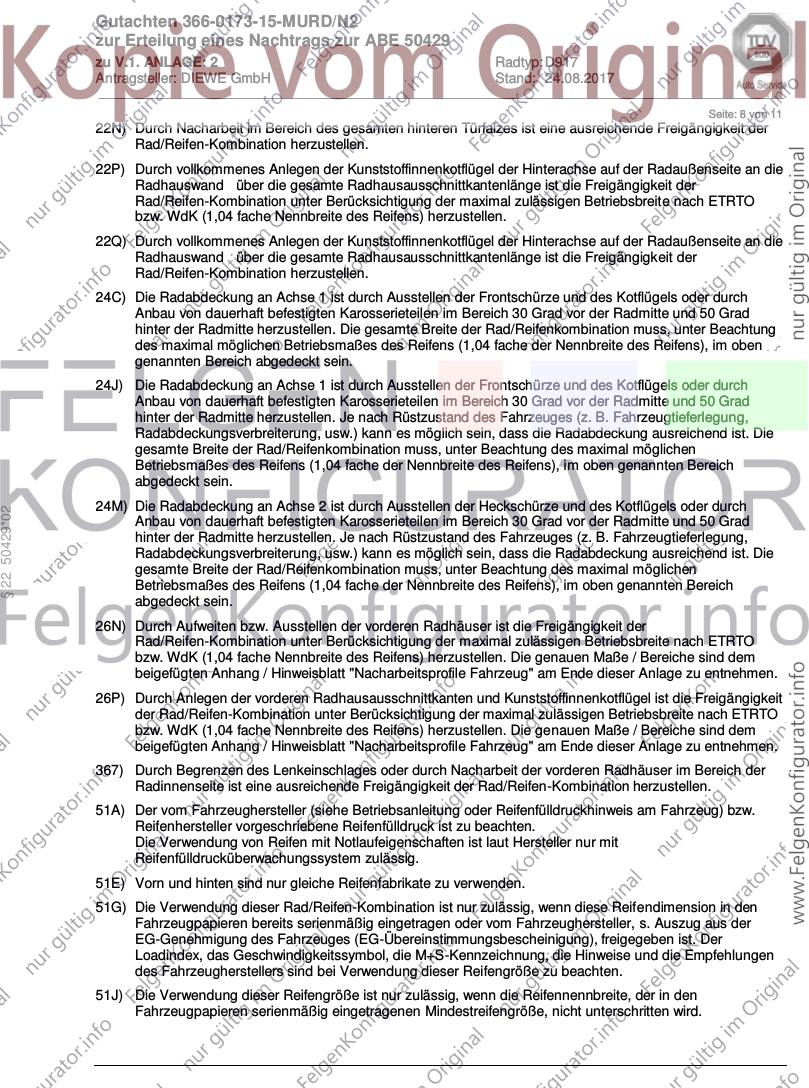

22N) Durch Nacharbeit im Bereich des gesamten hinteren Türfalzes ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
22Q) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
§ 22 50429*02
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51E) Vorn und hinten sind nur gleiche Reifenfabrikate zu verwenden.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 9 von 11

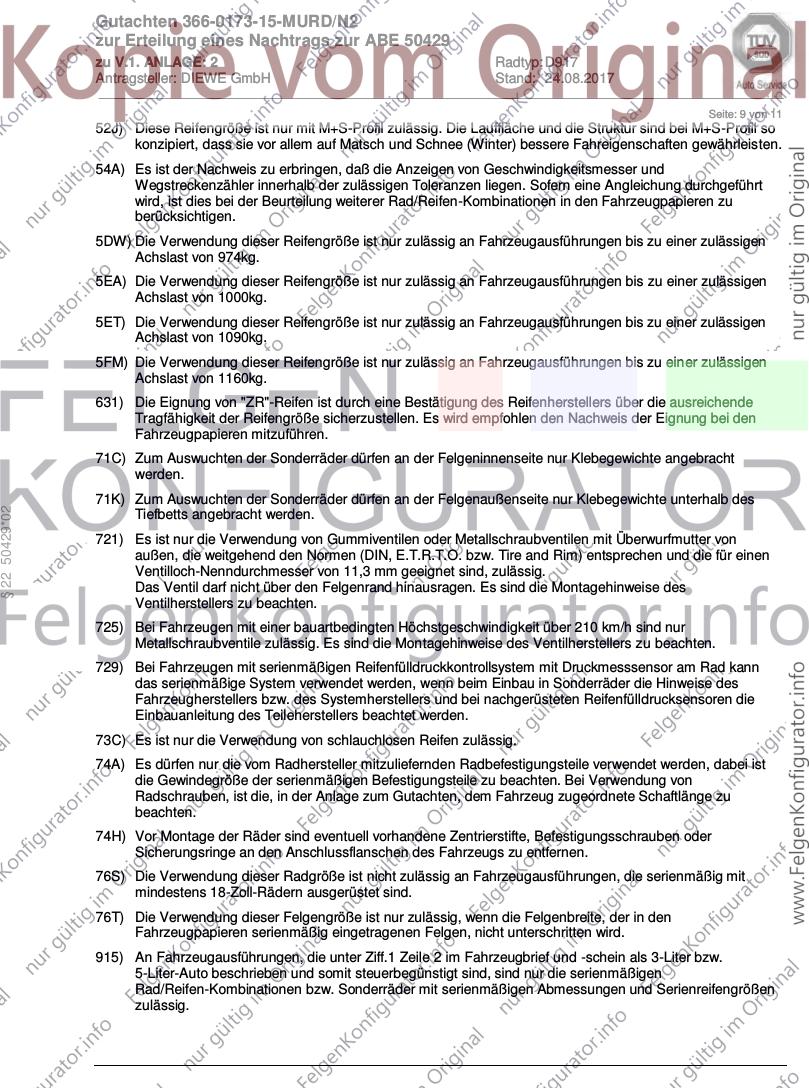

52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
631) Die Eignung von "ZR"-Reifen ist durch eine Bestätigung des Reifenherstellers über die ausreichende
Tragfähigkeit der Reifengröße sicherzustellen. Es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
§ 22 50429*02
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
915) An Fahrzeugausführungen, die unter Ziff.1 Zeile 2 im Fahrzeugbrief und -schein als 3-Liter bzw.
5-Liter-Auto beschrieben und somit steuerbegünstigt sind, sind nur die serienmäßigen
Rad/Reifen-Kombinationen bzw. Sonderräder mit serienmäßigen Abmessungen und Serienreifengrößen
zulässig.
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 10 von 11

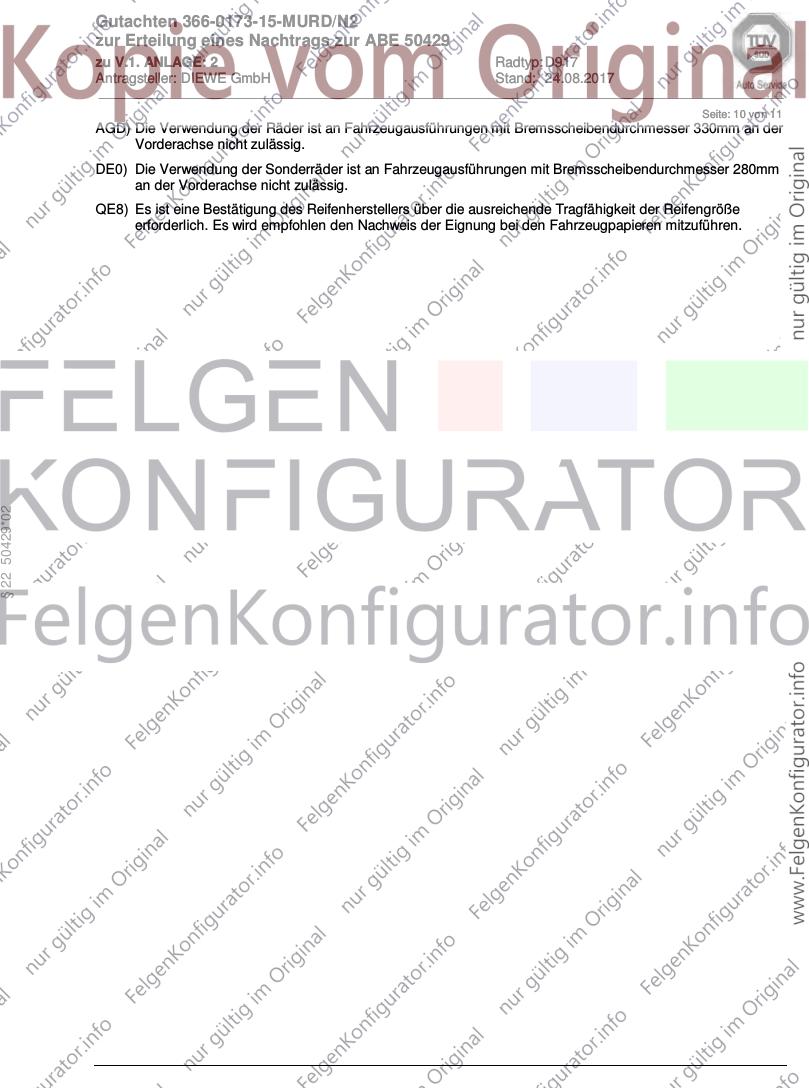

AGD) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 330mm an der
Vorderachse nicht zulässig.
DE0) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 280mm
an der Vorderachse nicht zulässig.
QE8) Es ist eine Bestätigung des Reifenherstellers über die ausreichende Tragfähigkeit der Reifengröße
erforderlich. Es wird empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
§ 22 50429*02
Gutachten 366-0173-15-MURD/N2
zur Erteilung eines Nachtrags zur ABE 50429
zu V.1. ANLAGE: 2 Radtyp: D917
Antragsteller: DIEWE GmbH Stand: 24.08.2017
__________________________________________________________________________________________________________________
Seite: 11 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: OPEL
Fahrzeugtyp: S-D
Genehm.Nr.: e1*2001/116*0379*..
Handelsbez.: CORSA, CORSA-E, ADAM
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 30 VA
§ 22 50429*02
26N x = 300 y = 300 8 VA
27F x = 300 y = 300 25 HA
27H x = 300 y = 300 8 HA
