GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

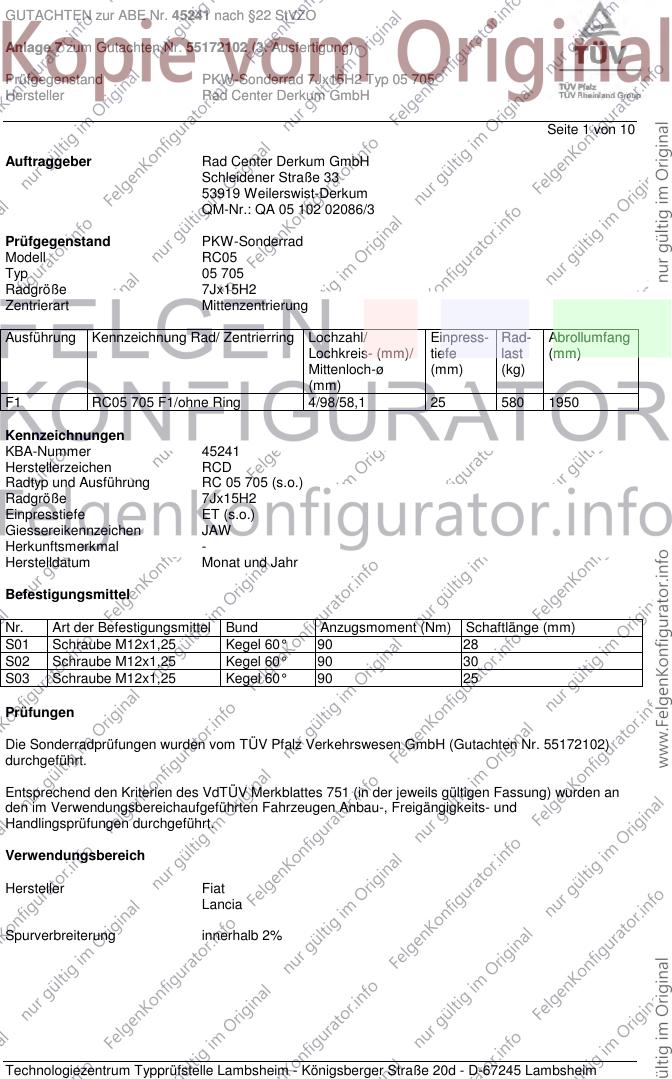

Seite 1 von 10
Auftraggeber Rad Center Derkum GmbH
Schleidener Straße 33
53919 Weilerswist-Derkum
QM-Nr.: QA 05 102 02086/3
Prüfgegenstand PKW-Sonderrad
Modell RC05
Typ 05 705
Radgröße 7Jx15H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F1 RC05 705 F1/ohne Ring 4/98/58,1 25 580 1950
Kennzeichnungen
KBA-Nummer 45241
Herstellerzeichen RCD
Radtyp und Ausführung RC 05 705 (s.o.)
Radgröße 7Jx15H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,25 Kegel 60° 90 28
S02 Schraube M12x1,25 Kegel 60° 90 30
S03 Schraube M12x1,25 Kegel 60° 90 25
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz Verkehrswesen GmbH (Gutachten Nr. 55172102)
durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lancia
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

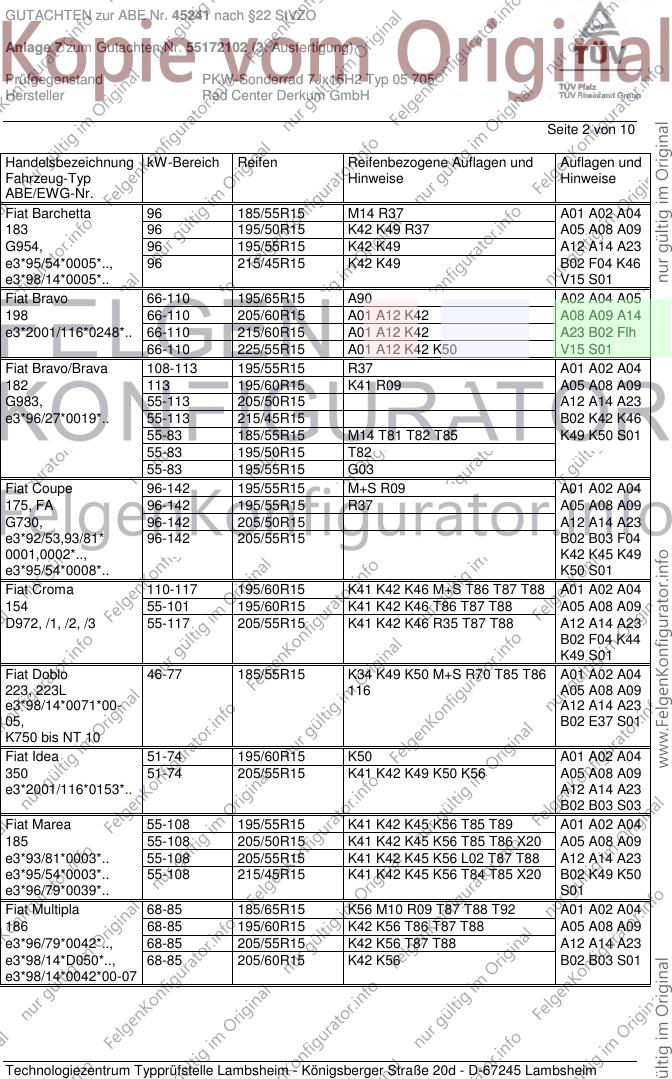

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Barchetta 96 185/55R15 M14 R37 A01 A02 A04
183 96 195/50R15 K42 K49 R37 A05 A08 A09
G954, 96 195/55R15 K42 K49 A12 A14 A23
e3*95/54*0005*.., 96 215/45R15 K42 K49 B02 F04 K46
e3*98/14*0005*.. V15 S01
Fiat Bravo 66-110 195/65R15 A90 A02 A04 A05
198 66-110 205/60R15 A01 A12 K42 A08 A09 A14
e3*2001/116*0248*.. 66-110 215/60R15 A01 A12 K42 A23 B02 Flh
66-110 225/55R15 A01 A12 K42 K50 V15 S01
Fiat Bravo/Brava 108-113 195/55R15 R37 A01 A02 A04
182 113 195/60R15 K41 R09 A05 A08 A09
G983, 55-113 205/50R15 A12 A14 A23
e3*96/27*0019*.. 55-113 215/45R15 B02 K42 K46
55-83 185/55R15 M14 T81 T82 T85 K49 K50 S01
55-83 195/50R15 T82
55-83 195/55R15 G03
Fiat Coupe 96-142 195/55R15 M+S R09 A01 A02 A04
175, FA 96-142 195/55R15 R37 A05 A08 A09
G730, 96-142 205/50R15 A12 A14 A23
e3*92/53,93/81* 96-142 205/55R15 B02 B03 F04
0001,0002*.., K42 K45 K49
e3*95/54*0008*.. K50 S01
Fiat Croma 110-117 195/60R15 K41 K42 K46 M+S T86 T87 T88 A01 A02 A04
154 55-101 195/60R15 K41 K42 K46 T86 T87 T88 A05 A08 A09
D972, /1, /2, /3 55-117 205/55R15 K41 K42 K46 R35 T87 T88 A12 A14 A23
B02 F04 K44
K49 S01
Fiat Doblo 46-77 185/55R15 K34 K49 K50 M+S R70 T85 T86 A01 A02 A04
223, 223L 116 A05 A08 A09
e3*98/14*0071*00- A12 A14 A23
05, B02 E37 S01
K750 bis NT 10
Fiat Idea 51-74 195/60R15 K50 A01 A02 A04
350 51-74 205/55R15 K41 K42 K49 K50 K56 A05 A08 A09
e3*2001/116*0153*.. A12 A14 A23
B02 B03 S03
Fiat Marea 55-108 195/55R15 K41 K42 K45 K56 T85 T89 A01 A02 A04
185 55-108 205/50R15 K41 K42 K45 K56 T85 T86 X20 A05 A08 A09
e3*93/81*0003*.. 55-108 205/55R15 K41 K42 K45 K56 L02 T87 T88 A12 A14 A23
e3*95/54*0003*.. 55-108 215/45R15 K41 K42 K45 K56 T84 T85 X20 B02 K49 K50
e3*96/79*0039*.. S01
Fiat Multipla 68-85 185/65R15 K56 M10 R09 T87 T88 T92 A01 A02 A04
186 68-85 195/60R15 K42 K56 T86 T87 T88 A05 A08 A09
e3*96/79*0042*.., 68-85 205/55R15 K42 K56 T87 T88 A12 A14 A23
e3*98/14*D050*.., 68-85 205/60R15 K42 K56 B02 B03 S01
e3*98/14*0042*00-07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

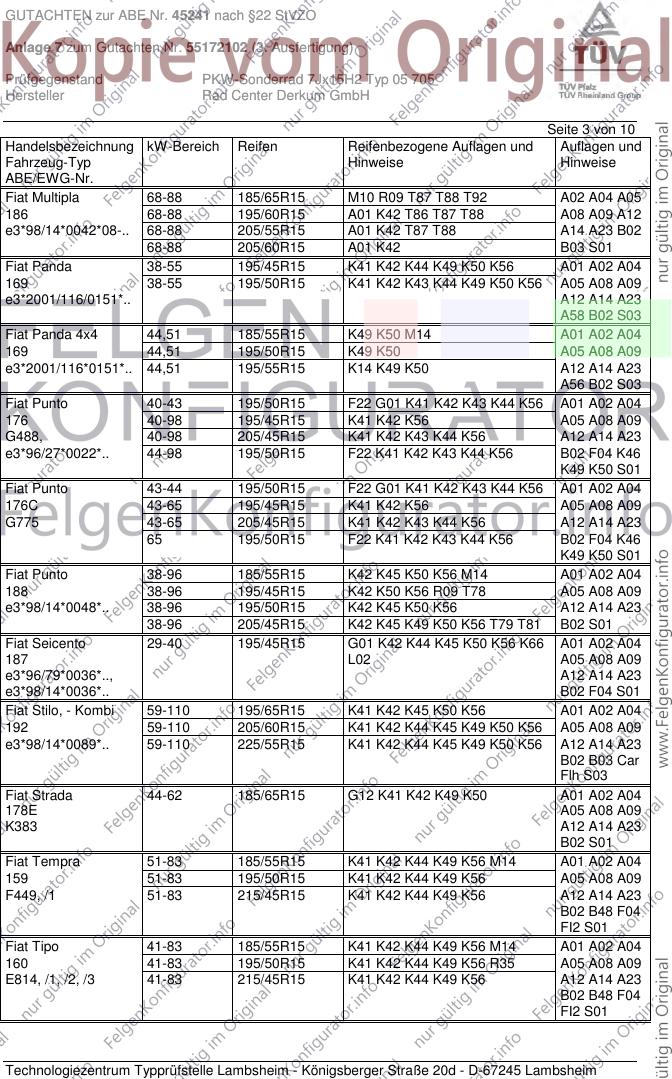

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Multipla 68-88 185/65R15 M10 R09 T87 T88 T92 A02 A04 A05
186 68-88 195/60R15 A01 K42 T86 T87 T88 A08 A09 A12
e3*98/14*0042*08-.. 68-88 205/55R15 A01 K42 T87 T88 A14 A23 B02
68-88 205/60R15 A01 K42 B03 S01
Fiat Panda 38-55 195/45R15 K41 K42 K44 K49 K50 K56 A01 A02 A04
169 38-55 195/50R15 K41 K42 K43 K44 K49 K50 K56 A05 A08 A09
e3*2001/116/0151*.. A12 A14 A23
A58 B02 S03
Fiat Panda 4x4 44,51 185/55R15 K49 K50 M14 A01 A02 A04
169 44,51 195/50R15 K49 K50 A05 A08 A09
e3*2001/116*0151*.. 44,51 195/55R15 K14 K49 K50 A12 A14 A23
A56 B02 S03
Fiat Punto 40-43 195/50R15 F22 G01 K41 K42 K43 K44 K56 A01 A02 A04
176 40-98 195/45R15 K41 K42 K56 A05 A08 A09
G488, 40-98 205/45R15 K41 K42 K43 K44 K56 A12 A14 A23
e3*96/27*0022*.. 44-98 195/50R15 F22 K41 K42 K43 K44 K56 B02 F04 K46
K49 K50 S01
Fiat Punto 43-44 195/50R15 F22 G01 K41 K42 K43 K44 K56 A01 A02 A04
176C 43-65 195/45R15 K41 K42 K56 A05 A08 A09
G775 43-65 205/45R15 K41 K42 K43 K44 K56 A12 A14 A23
65 195/50R15 F22 K41 K42 K43 K44 K56 B02 F04 K46
K49 K50 S01
Fiat Punto 38-96 185/55R15 K42 K45 K50 K56 M14 A01 A02 A04
188 38-96 195/45R15 K42 K50 K56 R09 T78 A05 A08 A09
e3*98/14*0048*.. 38-96 195/50R15 K42 K45 K50 K56 A12 A14 A23
38-96 205/45R15 K42 K45 K49 K50 K56 T79 T81 B02 S01
Fiat Seicento 29-40 195/45R15 G01 K42 K44 K45 K50 K56 K66 A01 A02 A04
187 L02 A05 A08 A09
e3*96/79*0036*.., A12 A14 A23
e3*98/14*0036*.. B02 F04 S01
Fiat Stilo, - Kombi 59-110 195/65R15 K41 K42 K45 K50 K56 A01 A02 A04
192 59-110 205/60R15 K41 K42 K44 K45 K49 K50 K56 A05 A08 A09
e3*98/14*0089*.. 59-110 225/55R15 K41 K42 K44 K45 K49 K50 K56 A12 A14 A23
B02 B03 Car
Flh S03
Fiat Strada 44-62 185/65R15 G12 K41 K42 K49 K50 A01 A02 A04
178E A05 A08 A09
K383 A12 A14 A23
B02 S01
Fiat Tempra 51-83 185/55R15 K41 K42 K44 K49 K56 M14 A01 A02 A04
159 51-83 195/50R15 K41 K42 K44 K49 K56 A05 A08 A09
F449, /1 51-83 215/45R15 K41 K42 K44 K49 K56 A12 A14 A23
B02 B48 F04
FI2 S01
Fiat Tipo 41-83 185/55R15 K41 K42 K44 K49 K56 M14 A01 A02 A04
160 41-83 195/50R15 K41 K42 K44 K49 K56 R35 A05 A08 A09
E814, /1, /2, /3 41-83 215/45R15 K41 K42 K44 K49 K56 A12 A14 A23
B02 B48 F04
FI2 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

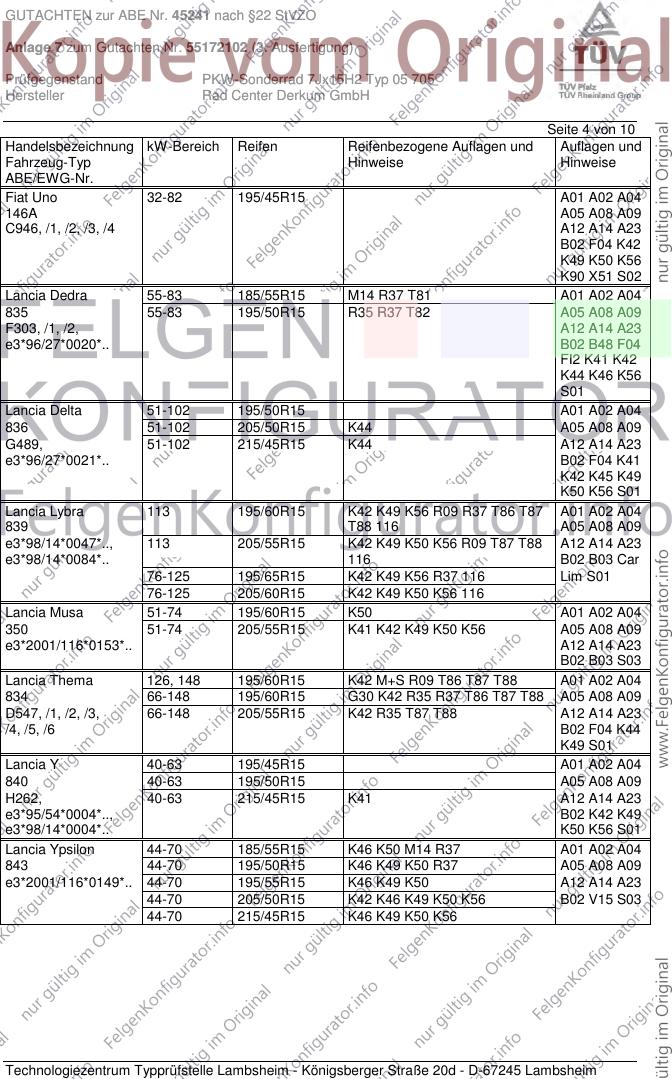

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Uno 32-82 195/45R15 A01 A02 A04
146A A05 A08 A09
C946, /1, /2, /3, /4 A12 A14 A23
B02 F04 K42
K49 K50 K56
K90 X51 S02
Lancia Dedra 55-83 185/55R15 M14 R37 T81 A01 A02 A04
835 55-83 195/50R15 R35 R37 T82 A05 A08 A09
F303, /1, /2, A12 A14 A23
e3*96/27*0020*.. B02 B48 F04
FI2 K41 K42
K44 K46 K56
S01
Lancia Delta 51-102 195/50R15 A01 A02 A04
836 51-102 205/50R15 K44 A05 A08 A09
G489, 51-102 215/45R15 K44 A12 A14 A23
e3*96/27*0021*.. B02 F04 K41
K42 K45 K49
K50 K56 S01
Lancia Lybra 113 195/60R15 K42 K49 K56 R09 R37 T86 T87 A01 A02 A04
839 T88 116 A05 A08 A09
e3*98/14*0047*.., 113 205/55R15 K42 K49 K50 K56 R09 T87 T88 A12 A14 A23
e3*98/14*0084*.. 116 B02 B03 Car
76-125 195/65R15 K42 K49 K56 R37 116 Lim S01
76-125 205/60R15 K42 K49 K50 K56 116
Lancia Musa 51-74 195/60R15 K50 A01 A02 A04
350 51-74 205/55R15 K41 K42 K49 K50 K56 A05 A08 A09
e3*2001/116*0153*.. A12 A14 A23
B02 B03 S03
Lancia Thema 126, 148 195/60R15 K42 M+S R09 T86 T87 T88 A01 A02 A04
834 66-148 195/60R15 G30 K42 R35 R37 T86 T87 T88 A05 A08 A09
D547, /1, /2, /3, 66-148 205/55R15 K42 R35 T87 T88 A12 A14 A23
/4, /5, /6 B02 F04 K44
K49 S01
Lancia Y 40-63 195/45R15 A01 A02 A04
840 40-63 195/50R15 A05 A08 A09
H262, 40-63 215/45R15 K41 A12 A14 A23
e3*95/54*0004*.., B02 K42 K49
e3*98/14*0004*.. K50 K56 S01
Lancia Ypsilon 44-70 185/55R15 K46 K50 M14 R37 A01 A02 A04
843 44-70 195/50R15 K46 K49 K50 R37 A05 A08 A09
e3*2001/116*0149*.. 44-70 195/55R15 K46 K49 K50 A12 A14 A23
44-70 205/50R15 K42 K46 K49 K50 K56 B02 V15 S03
44-70 215/45R15 K46 K49 K50 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

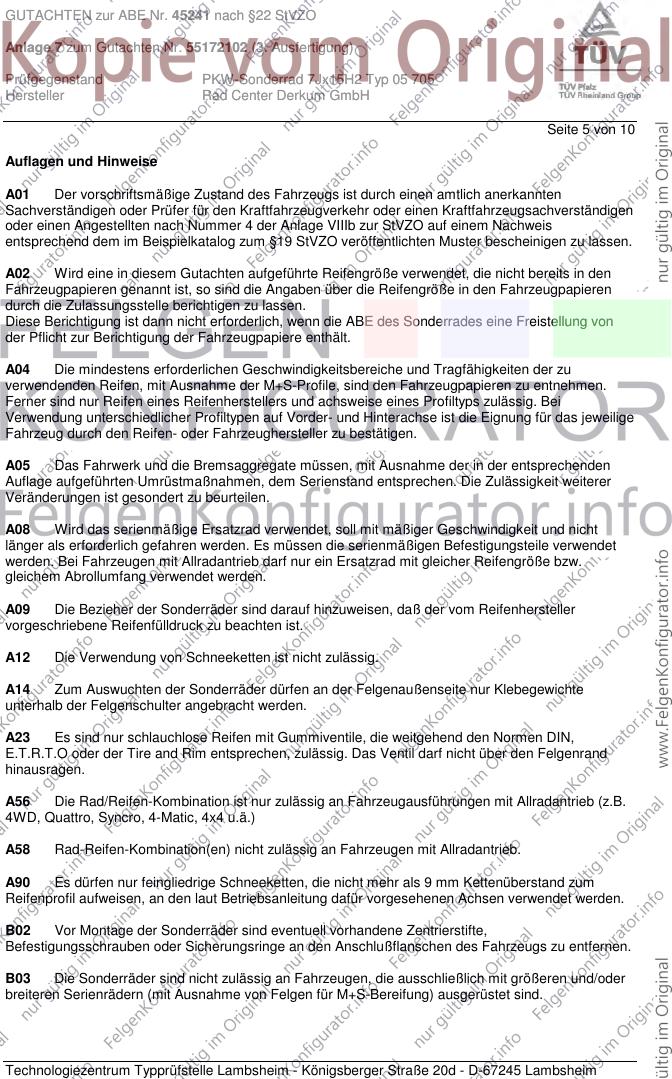

Seite 5 von 10
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A23 Es sind nur schlauchlose Reifen mit Gummiventile, die weitgehend den Normen DIN,
E.T.R.T.O oder der Tire and Rim entsprechen, zulässig. Das Ventil darf nicht über den Felgenrand
hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm Kettenüberstand zum
Reifenprofil aufweisen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

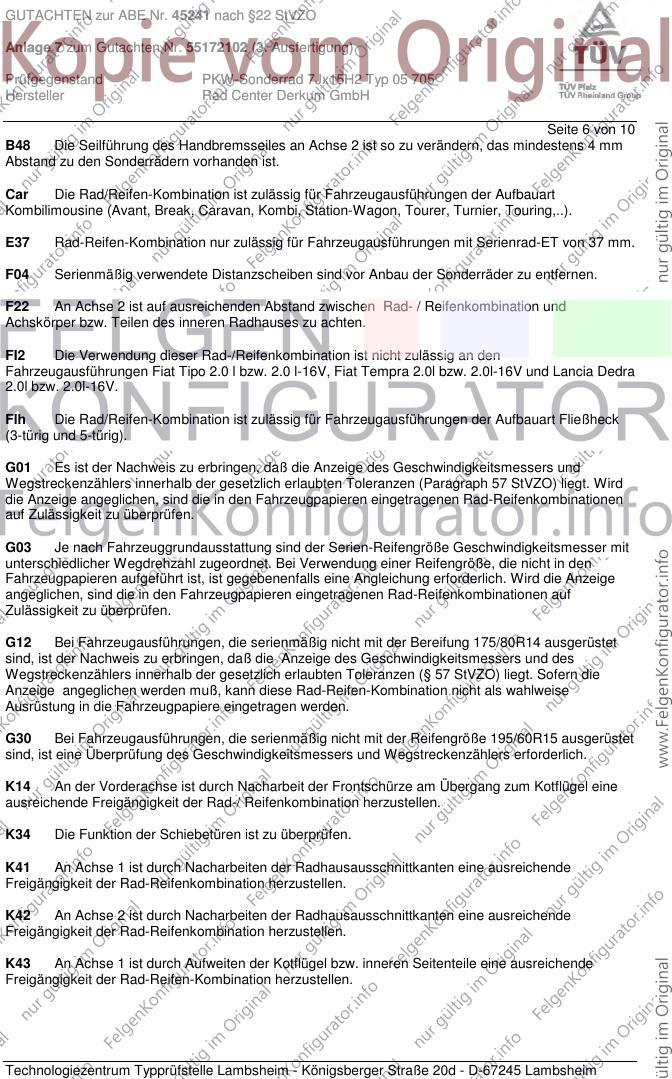

Seite 6 von 10
B48 Die Seilführung des Handbremsseiles an Achse 2 ist so zu verändern, das mindestens 4 mm
Abstand zu den Sonderrädern vorhanden ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
E37 Rad-Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Serienrad-ET von 37 mm.
F04 Serienmäßig verwendete Distanzscheiben sind vor Anbau der Sonderräder zu entfernen.
F22 An Achse 2 ist auf ausreichenden Abstand zwischen Rad- / Reifenkombination und
Achskörper bzw. Teilen des inneren Radhauses zu achten.
FI2 Die Verwendung dieser Rad-/Reifenkombination ist nicht zulässig an den
Fahrzeugausführungen Fiat Tipo 2.0 l bzw. 2.0 l-16V, Fiat Tempra 2.0l bzw. 2.0l-16V und Lancia Dedra
2.0l bzw. 2.0l-16V.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
G03 Je nach Fahrzeuggrundausstattung sind der Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei Verwendung einer Reifengröße, die nicht in den
Fahrzeugpapieren aufgeführt ist, ist gegebenenfalls eine Angleichung erforderlich. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen auf
Zulässigkeit zu überprüfen.
G12 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Bereifung 175/80R14 ausgerüstet
sind, ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und des
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (§ 57 StVZO) liegt. Sofern die
Anzeige angeglichen werden muß, kann diese Rad-Reifen-Kombination nicht als wahlweise
Ausrüstung in die Fahrzeugpapiere eingetragen werden.
G30 Bei Fahrzeugausführungen, die serienmäßig nicht mit der Reifengröße 195/60R15 ausgerüstet
sind, ist eine Überprüfung des Geschwindigkeitsmessers und Wegstreckenzählers erforderlich.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K34 Die Funktion der Schiebetüren ist zu überprüfen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

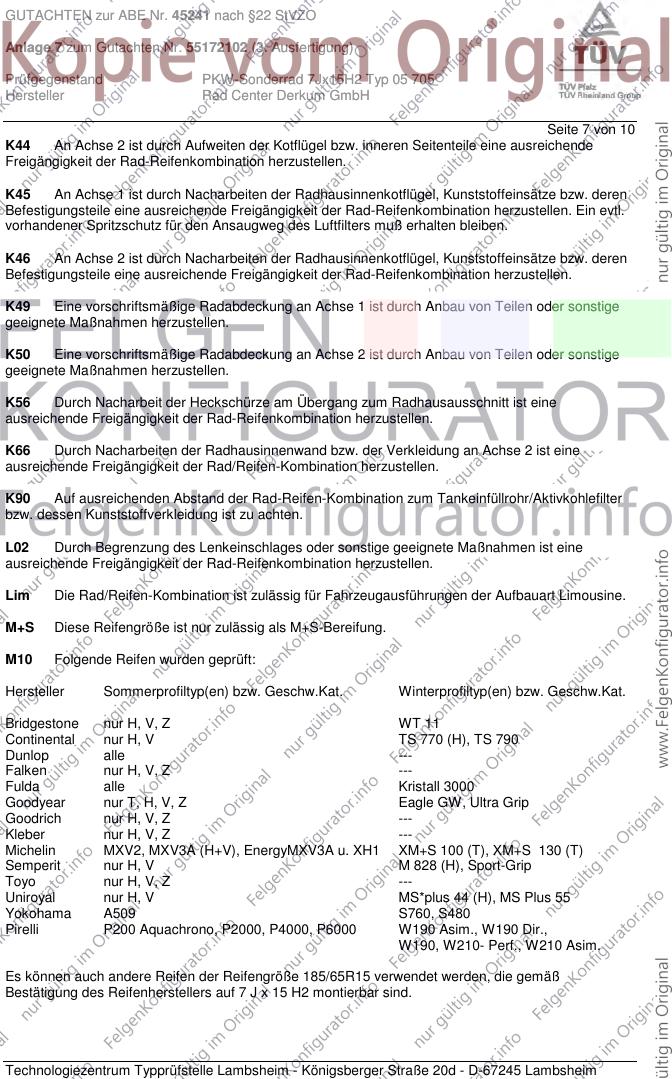

Seite 7 von 10
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
L02 Durch Begrenzung des Lenkeinschlages oder sonstige geeignete Maßnahmen ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M10 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone nur H, V, Z WT 11
Continental nur H, V TS 770 (H), TS 790
Dunlop alle ---
Falken nur H, V, Z ---
Fulda alle Kristall 3000
Goodyear nur T, H, V, Z Eagle GW, Ultra Grip
Goodrich nur H, V, Z ---
Kleber nur H, V, Z ---
Michelin MXV2, MXV3A (H+V), EnergyMXV3A u. XH1 XM+S 100 (T), XM+S 130 (T)
Semperit nur H, V M 828 (H), Sport-Grip
Toyo nur H, V, Z ---
Uniroyal nur H, V MS*plus 44 (H), MS Plus 55
Yokohama A509 S760, S480
Pirelli P200 Aquachrono, P2000, P4000, P6000 W190 Asim., W190 Dir.,
W190, W210- Perf., W210 Asim.
Es können auch andere Reifen der Reifengröße 185/65R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

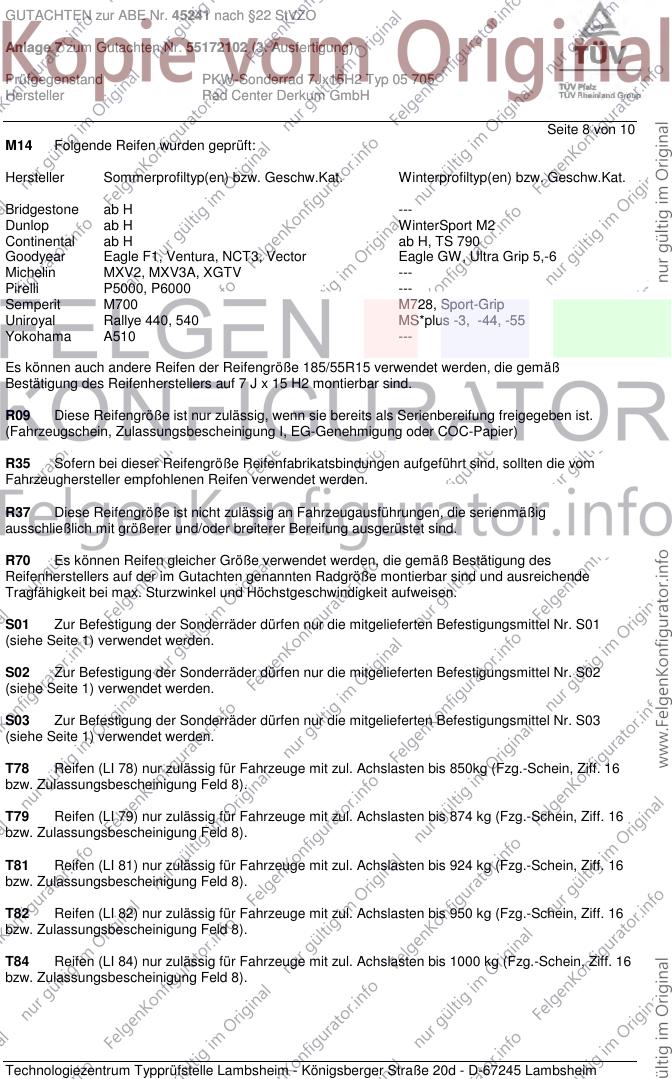

Seite 8 von 10
M14 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Bridgestone ab H ---
Dunlop ab H WinterSport M2
Continental ab H ab H, TS 790
Goodyear Eagle F1, Ventura, NCT3, Vector Eagle GW, Ultra Grip 5,-6
Michelin MXV2, MXV3A, XGTV ---
Pirelli P5000, P6000 ---
Semperit M700 M728, Sport-Grip
Uniroyal Rallye 440, 540 MS*plus -3, -44, -55
Yokohama A510 ---
Es können auch andere Reifen der Reifengröße 185/55R15 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7 J x 15 H2 montierbar sind.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist.
(Fahrzeugschein, Zulassungsbescheinigung I, EG-Genehmigung oder COC-Papier)
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
R70 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T78 Reifen (LI 78) nur zulässig für Fahrzeuge mit zul. Achslasten bis 850kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T79 Reifen (LI 79) nur zulässig für Fahrzeuge mit zul. Achslasten bis 874 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T81 Reifen (LI 81) nur zulässig für Fahrzeuge mit zul. Achslasten bis 924 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

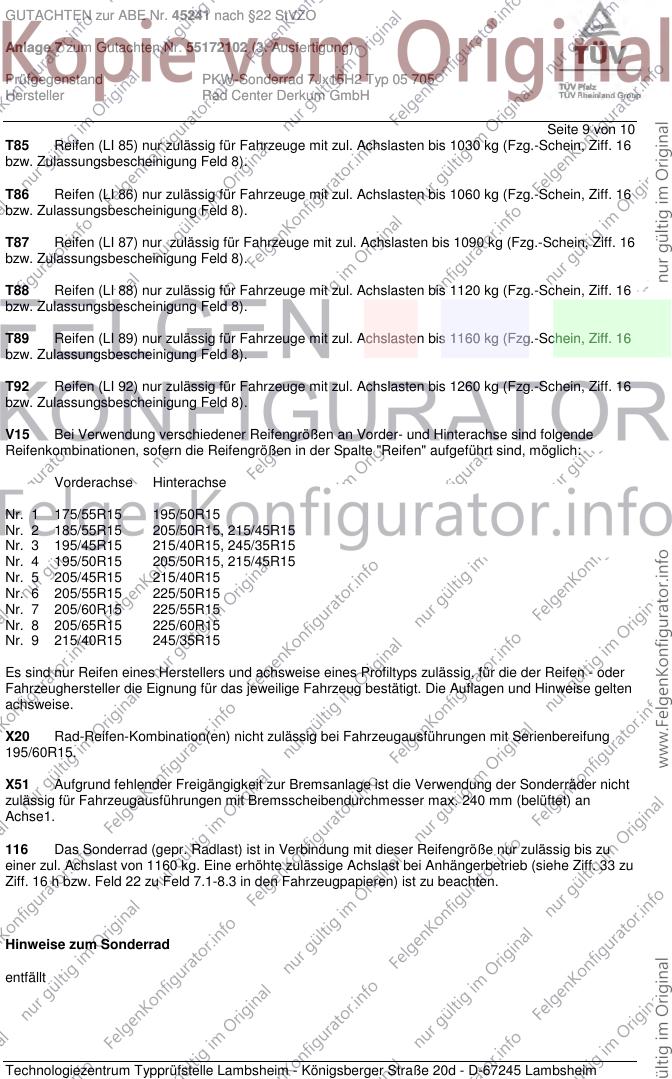

Seite 9 von 10
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V15 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 175/55R15 195/50R15
Nr. 2 185/55R15 205/50R15, 215/45R15
Nr. 3 195/45R15 215/40R15, 245/35R15
Nr. 4 195/50R15 205/50R15, 215/45R15
Nr. 5 205/45R15 215/40R15
Nr. 6 205/55R15 225/50R15
Nr. 7 205/60R15 225/55R15
Nr. 8 205/65R15 225/60R15
Nr. 9 215/40R15 245/35R15
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
X20 Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen mit Serienbereifung
195/60R15.
X51 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser max. 240 mm (belüftet) an
Achse1.
116 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1160 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 45241 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55172102 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx15H2 Typ 05 705
Hersteller Rad Center Derkum GmbH

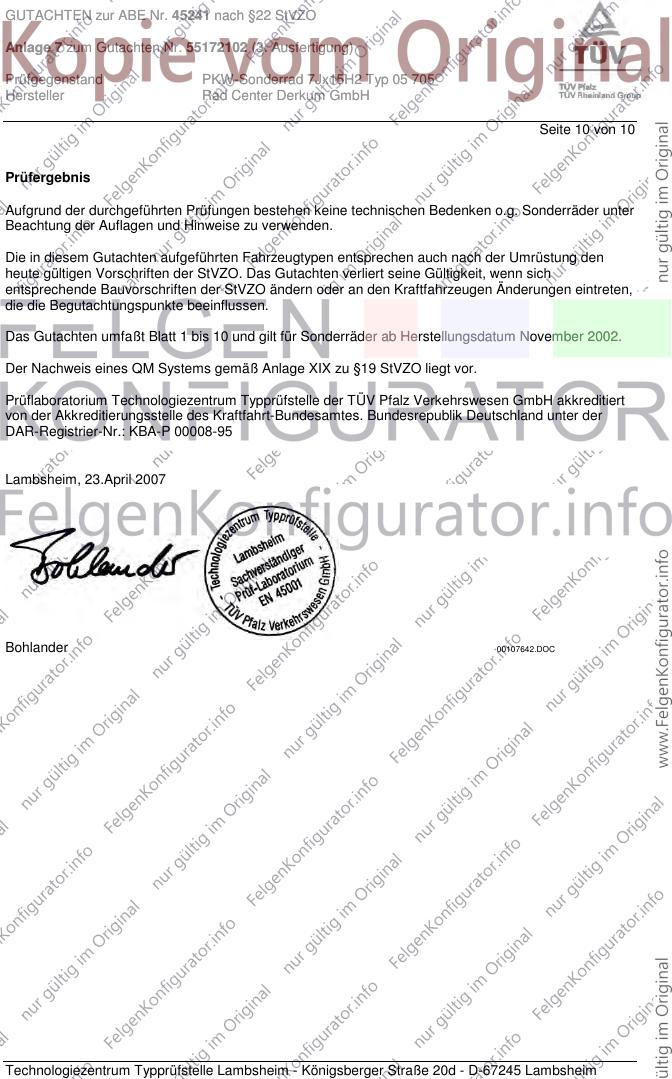

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfaßt Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2002.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 23.April 2007
Bohlander 00107642.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
