Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 4a
Seite : 1/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

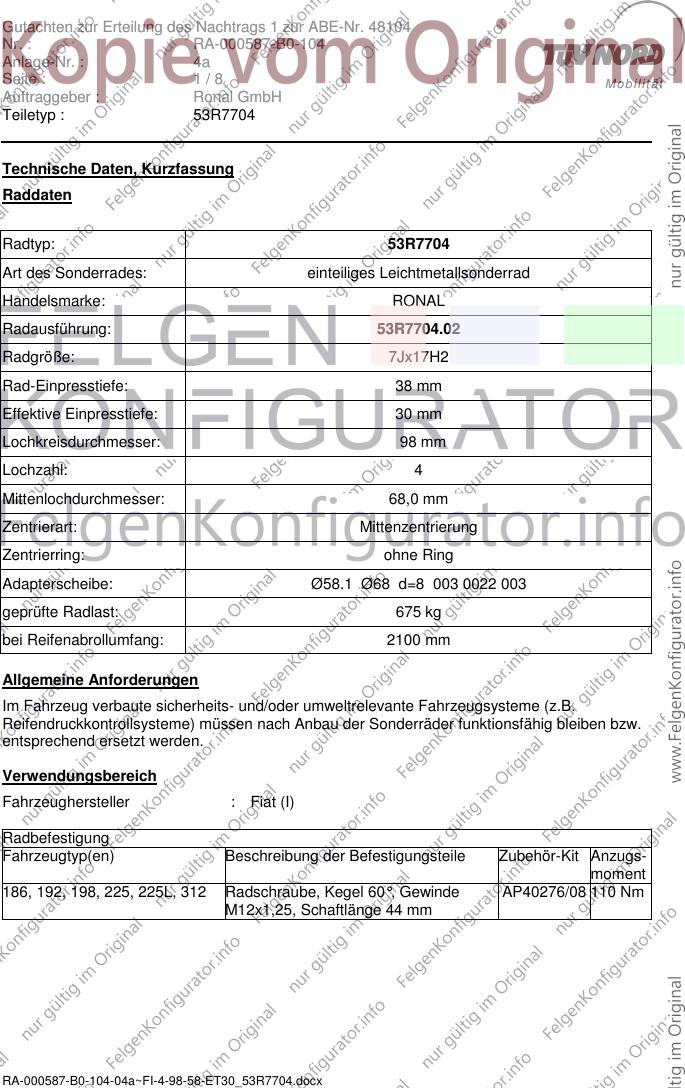

Technische Daten, Kurzfassung
Raddaten
Radtyp: 53R7704
Art des Sonderrades: einteiliges Leichtmetallsonderrad
Handelsmarke: RONAL
Radausführung: 53R7704.02
Radgröße: 7Jx17H2
Rad-Einpresstiefe: 38 mm
Effektive Einpresstiefe: 30 mm
Lochkreisdurchmesser: 98 mm
Lochzahl: 4
Mittenlochdurchmesser: 68,0 mm
Zentrierart: Mittenzentrierung
Zentrierring: ohne Ring
Adapterscheibe: Ø58.1 Ø68 d=8 003 0022 003
geprüfte Radlast: 675 kg
bei Reifenabrollumfang: 2100 mm
Allgemeine Anforderungen
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z.B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Verwendungsbereich
Fahrzeughersteller : Fiat (I)
Radbefestigung
Fahrzeugtyp(en) Beschreibung der Befestigungsteile Zubehör-Kit Anzugs-
moment
186, 192, 198, 225, 225L, 312 Radschraube, Kegel 60°, Gewinde AP40276/08 110 Nm
M12x1,25, Schaftlänge 44 mm
RA-000587-B0-104-04a~FI-4-98-58-ET30_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 4a
Seite : 2/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

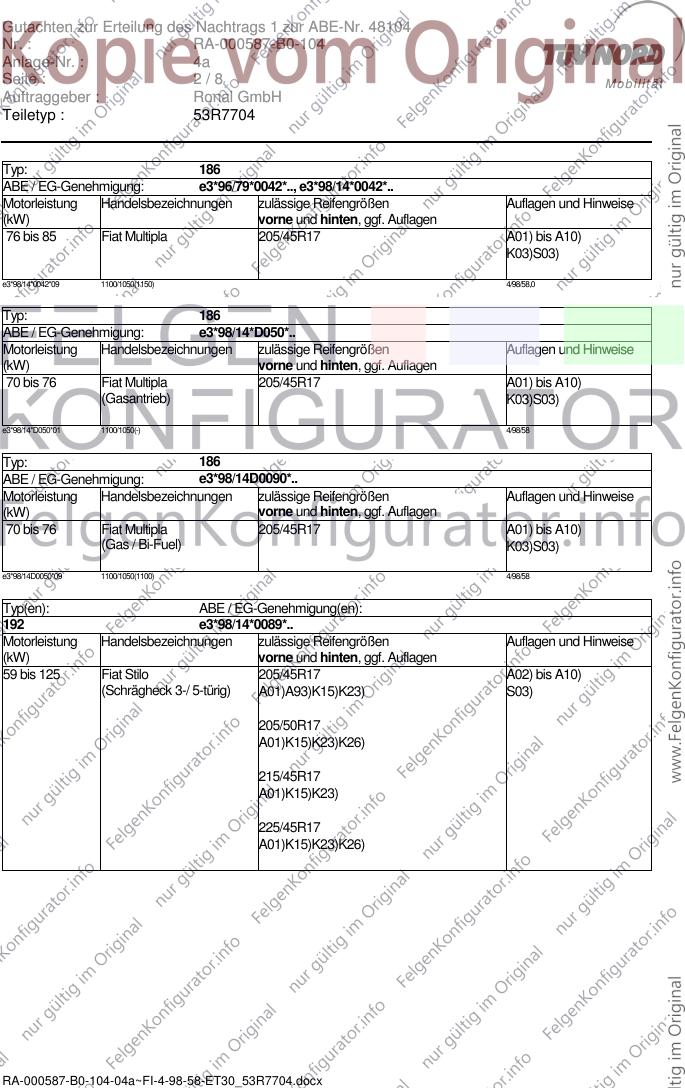

Typ: 186
ABE / EG-Genehmigung: e3*96/79*0042*.., e3*98/14*0042*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
76 bis 85 Fiat Multipla 205/45R17 A01) bis A10)
K03)S03)
e3*98/14*0042*09 1100/1050(1150) 4/98/58,0
Typ: 186
ABE / EG-Genehmigung: e3*98/14*D050*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 76 Fiat Multipla 205/45R17 A01) bis A10)
(Gasantrieb) K03)S03)
e3*98/14*D050*01 1100/1050(-) 4/98/58
Typ: 186
ABE / EG-Genehmigung: e3*98/14D0090*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
70 bis 76 Fiat Multipla 205/45R17 A01) bis A10)
(Gas / Bi-Fuel) K03)S03)
e3*98/14D0050*09 1100/1050(1100) 4/98/58
Typ(en): ABE / EG-Genehmigung(en):
192 e3*98/14*0089*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 125 Fiat Stilo 205/45R17 A02) bis A10)
(Schrägheck 3-/ 5-türig) A01)A93)K15)K23) S03)
205/50R17
A01)K15)K23)K26)
215/45R17
A01)K15)K23)
225/45R17
A01)K15)K23)K26)
RA-000587-B0-104-04a~FI-4-98-58-ET30_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 4a
Seite : 3/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ(en): ABE / EG-Genehmigung(en):
192 e3*98/14*0089*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
59 bis 110 Fiat Stilo SW 205/45R17 A02) bis A10)
(Kombi) A01)A93)K15)K23) S03)
205/50R17
A01)K15)K21)K23)K26)
215/45R17
A01)K15)K23)
225/45R17
A01)K15)K21)K23)K26)
Typ(en): ABE / EG-Genehmigung(en):
198 e3*2001/116*0248*..
198 e3*2001/116*0288*..
198 e3*2007/46*0022*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
66 bis 121 Fiat Bravo, Bravo LPG 205/50R17 A02) bis A10)
S03)
215/45R17
225/45R17

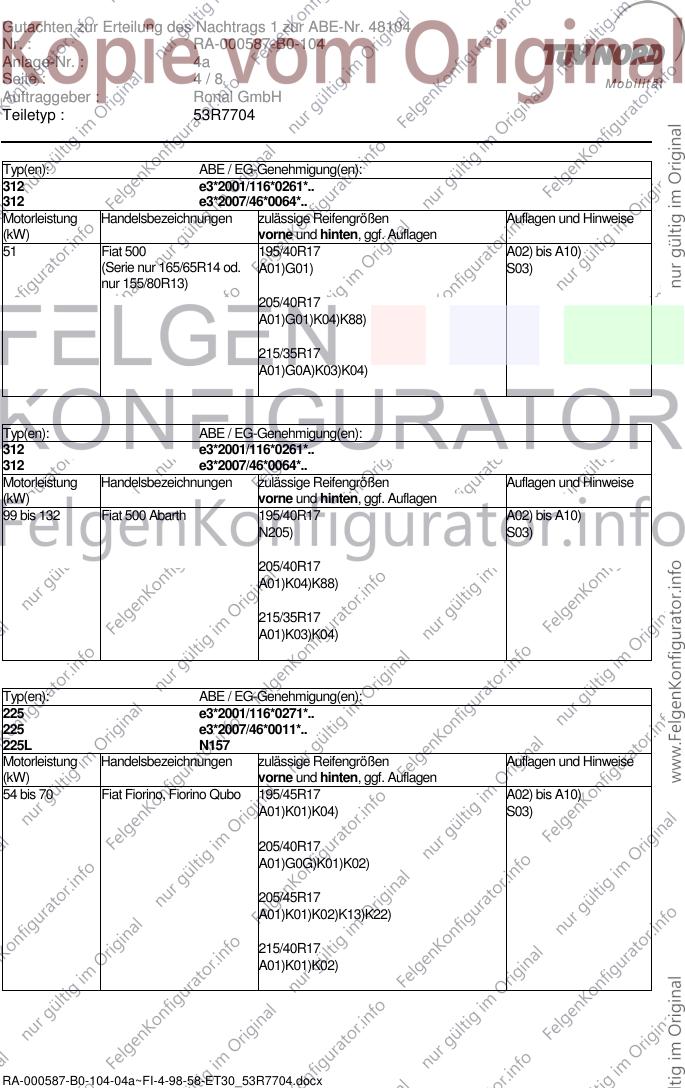

Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
312 e3*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 77 Fiat 500 195/40R17 A02) bis A10)
(außer Serie nur 165/65R14 S03)
oder nur 155/80R13) 205/40R17
A01)G01)K04)K88)
215/35R17
A01)K03)K04)
RA-000587-B0-104-04a~FI-4-98-58-ET30_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 4a
Seite : 4/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
51 Fiat 500 195/40R17 A02) bis A10)
(Serie nur 165/65R14 od. A01)G01) S03)
nur 155/80R13)
205/40R17
A01)G01)K04)K88)
215/35R17
A01)G0A)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2001/116*0261*..
312 e3*2007/46*0064*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
99 bis 132 Fiat 500 Abarth 195/40R17 A02) bis A10)
N205) S03)
205/40R17
A01)K04)K88)
215/35R17
A01)K03)K04)
Typ(en): ABE / EG-Genehmigung(en):
225 e3*2001/116*0271*..
225 e3*2007/46*0011*..
225L N157
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
54 bis 70 Fiat Fiorino, Fiorino Qubo 195/45R17 A02) bis A10)
A01)K01)K04) S03)
205/40R17
A01)G0G)K01)K02)
205/45R17
A01)K01)K02)K13)K22)
215/40R17
A01)K01)K02)
RA-000587-B0-104-04a~FI-4-98-58-ET30_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 4a
Seite : 5/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
Typ(en): ABE / EG-Genehmigung(en):
312 e3*2007/46*0064*..
312 e3*2007/46*0071*..
Motorleistung Handelsbezeichnungen zulässige Reifengrößen Auflagen und Hinweise
(kW) vorne und hinten, ggf. Auflagen
44 bis 63 Fiat Panda, Panda Van 195/40R17 A02) bis A10)
A01)K04)K94)K95) S03)
Auflagen und Hinweise
A01) Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsach-
verständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf
einem Nachweis entsprechend dem Beispielkatalog zu § 19 StVZO veröffentlichten
Muster bescheinigen zu lassen.
A02) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in
den Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den
Fahrzeugpapieren durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung
ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der
Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A03) Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen sind, unter Zugrundelegung der fahrzeugspezifischen Daten, aus
der in Anlage 0 befindlichen Tabelle „Tragfähigkeitskennzahl und
Geschwindigkeitssymbol“ zu entnehmen. Gibt es die Reifengrößen mit den ermittelten
Mindestwerten nicht, so sind sie nicht zulässig.
A04) Das Fahrwerk sowie die Brems- und Lenkungsaggregate müssen, sofern diese durch
keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Wird gleichzeitig
mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
A05) Es sind nur schlauchlose Reifen mit Gummi -oder Metallventilen zulässig. Die Ventile
müssen den Normen DIN, E.T.R.T.O. oder TRA entsprechen, sollen möglichst kurz sein
und dürfen nicht über die Radkontur hinausragen. Die Ventile dürfen nicht über die
Radaußenkontur hinausragen
A06) Die Montage der Sonderräder ist nur zulässig in Verbindung mit der in der Tabelle
‚Raddaten’ angegebenen Adapterdistanzscheibe. Zur Befestigung der Sonderräder mit
dieser Adapterdistanzscheibe sind nur die in der Tabelle ‚Radbefestigung’ den
Fahrzeugen zugeordneten Befestigungsteilen zu verwenden. Sofern nicht anders
angegeben sind nur die vom Radhersteller mitzuliefernden Befestigungsteile zulässig.
A07) Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck bzw. Mindestluftdruck zu beachten ist.
RA-000587-B0-104-04a~FI-4-98-58-ET30_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 4a
Seite : 6/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
A08) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Bei Fahrzeugen mit permanentem Allradantrieb
ist bei Verwendung des Ersatzreifens darauf zu achten, dass nur Reifen mit gleich
großem Abrollumfang zulässig sind. Es müssen die serienmäßigen Befestigungsteile
verwendet werden.
A09) Die Bezieher sind darauf hinzuweisen, dass Schneekettenbetrieb nicht geprüft wurde, es
sei denn, dass die Verwendung von Schneeketten durch eine weitere Auflage im
Gutachten erlaubt wird.
A10) Die Sonderräder dürfen nur an der Innenseite mit Klebegewichten ausgewuchtet werden.
A93) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm auftragen, ist
nur auf den Rädern der Vorderachse zulässig (siehe auch Bedienungsanleitung des
Fahrzeugherstellers).
G01) Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
des Wegstreckenzählers innerhalb der gesetzlich vorgeschriebenen Toleranzen (§ 57
StVZO) liegt. Sofern die Anzeige angeglichen werden muss, kann diese Rad-Reifen-
Kombination nicht als wahlweise Ausrüstung auf der Anbaubestätigung eingetragen
werden.
G0A) Bei Fahrzeugen, die serienmäßig nicht mit der Bereifungsgröße 155/80R13 ausgerüstet
oder diese in den Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder
COC- Papier) bzw. in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die
Auflagen A01) und G01) zu beachten.
G0G) Bei Fahrzeugen, die serienmäßig nicht mit einer der Bereifungsgrößen 175/70R14,
195/55R16 ausgerüstet oder min. einer dieser Bereifungsgrößen in den
Fahrzeugpapieren (Fahrzeugschein, Zulassungsbescheinigung I oder COC- Papier) bzw.
in der EG-Genehmigung des Fahrzeuges zugelassen ist, sind die Auflagen A01) und
G01) zu beachten.
K01) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K02) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50°
hinter der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
RA-000587-B0-104-04a~FI-4-98-58-ET30_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 4a
Seite : 7/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704

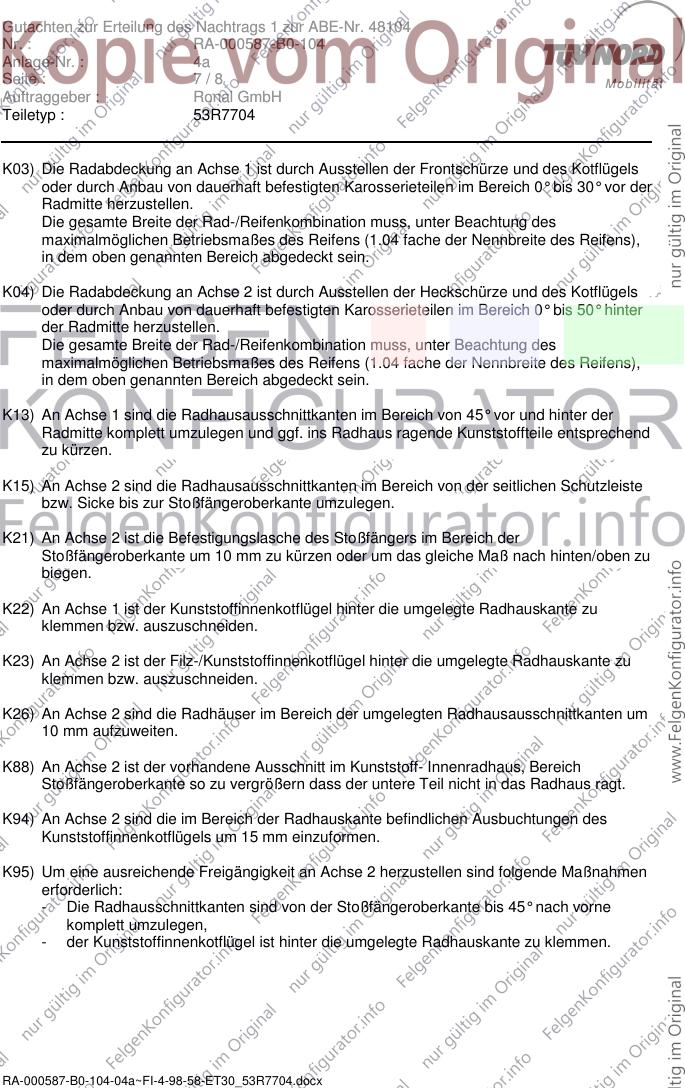

K03) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor der
Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K04) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels
oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter
der Radmitte herzustellen.
Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des
maximalmöglichen Betriebsmaßes des Reifens (1.04 fache der Nennbreite des Reifens),
in dem oben genannten Bereich abgedeckt sein.
K13) An Achse 1 sind die Radhausausschnittkanten im Bereich von 45° vor und hinter der
Radmitte komplett umzulegen und ggf. ins Radhaus ragende Kunststoffteile entsprechend
zu kürzen.
K15) An Achse 2 sind die Radhausausschnittkanten im Bereich von der seitlichen Schutzleiste
bzw. Sicke bis zur Stoßfängeroberkante umzulegen.
K21) An Achse 2 ist die Befestigungslasche des Stoßfängers im Bereich der
Stoßfängeroberkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu
biegen.
K22) An Achse 1 ist der Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K23) An Achse 2 ist der Filz-/Kunststoffinnenkotflügel hinter die umgelegte Radhauskante zu
klemmen bzw. auszuschneiden.
K26) An Achse 2 sind die Radhäuser im Bereich der umgelegten Radhausausschnittkanten um
10 mm aufzuweiten.
K88) An Achse 2 ist der vorhandene Ausschnitt im Kunststoff- Innenradhaus, Bereich
Stoßfängeroberkante so zu vergrößern dass der untere Teil nicht in das Radhaus ragt.
K94) An Achse 2 sind die im Bereich der Radhauskante befindlichen Ausbuchtungen des
Kunststoffinnenkotflügels um 15 mm einzuformen.
K95) Um eine ausreichende Freigängigkeit an Achse 2 herzustellen sind folgende Maßnahmen
erforderlich:
- Die Radhausschnittkanten sind von der Stoßfängeroberkante bis 45° nach vorne
komplett umzulegen,
- der Kunststoffinnenkotflügel ist hinter die umgelegte Radhauskante zu klemmen.
RA-000587-B0-104-04a~FI-4-98-58-ET30_53R7704.docx
Gutachten zur Erteilung des Nachtrags 1 zur ABE-Nr. 48104
Nr. : RA-000587-B0-104
Anlage-Nr. : 4a
Seite : 8/8 Mo b i l i t ä t
Auftraggeber : Ronal GmbH
Teiletyp : 53R7704
N205) Nicht zulässig an Fahrzeugausführungen die serienmäßig an Vorder - und/oder
Hinterachse nur mit Sommer-Reifengrößen 205/ .. oder größer ausgerüstet sind und auch
nur solche Sommer-Reifengrößen in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC- Papier) bzw. in der EG-Genehmigung des
Fahrzeuges zugelassen sind.

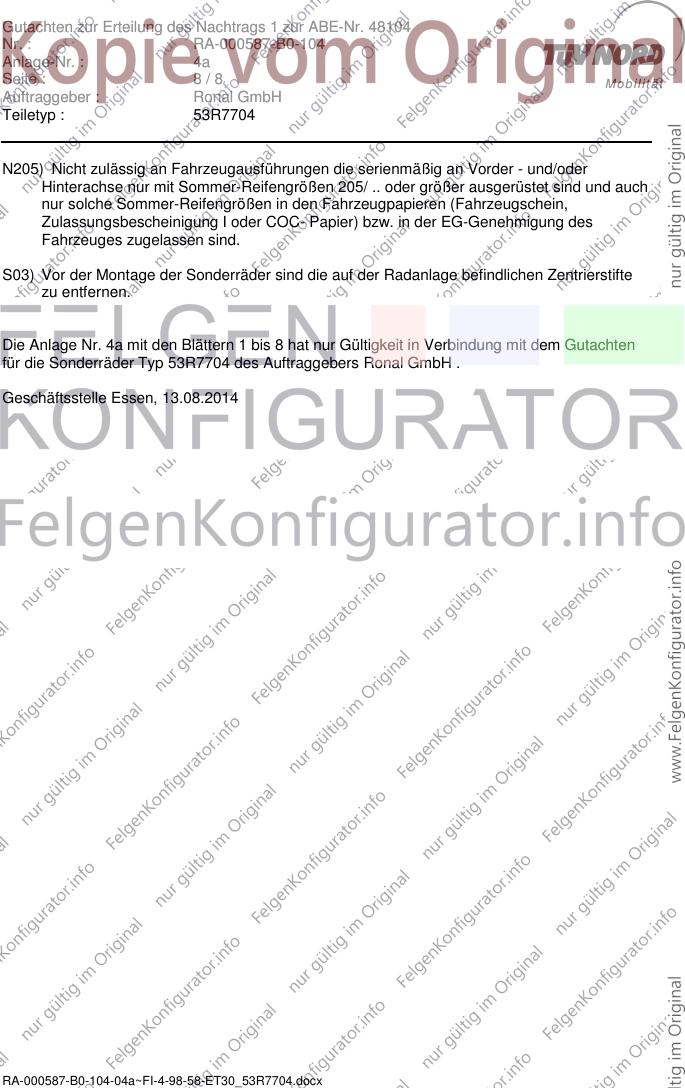

S03) Vor der Montage der Sonderräder sind die auf der Radanlage befindlichen Zentrierstifte
zu entfernen.
Die Anlage Nr. 4a mit den Blättern 1 bis 8 hat nur Gültigkeit in Verbindung mit dem Gutachten
für die Sonderräder Typ 53R7704 des Auftraggebers Ronal GmbH .
Geschäftsstelle Essen, 13.08.2014
RA-000587-B0-104-04a~FI-4-98-58-ET30_53R7704.docx
