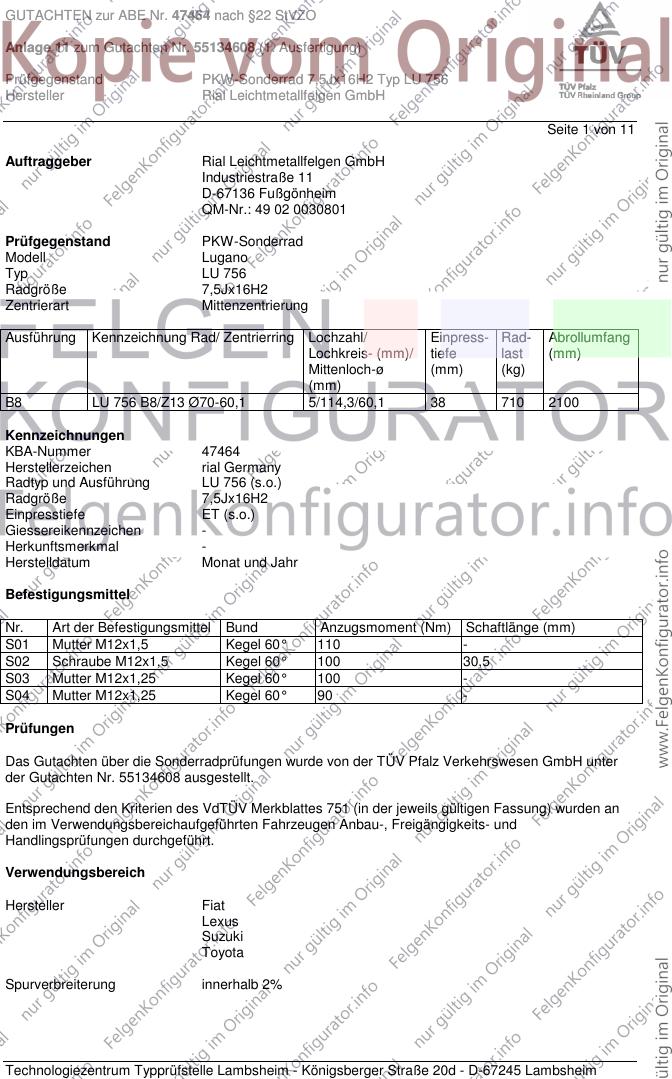

GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 11
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 756
Radgröße 7,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 LU 756 B8/Z13 Ø70-60,1 5/114,3/60,1 38 710 2100
Kennzeichnungen
KBA-Nummer 47464
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 756 (s.o.)
Radgröße 7,5Jx16H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 90 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55134608 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

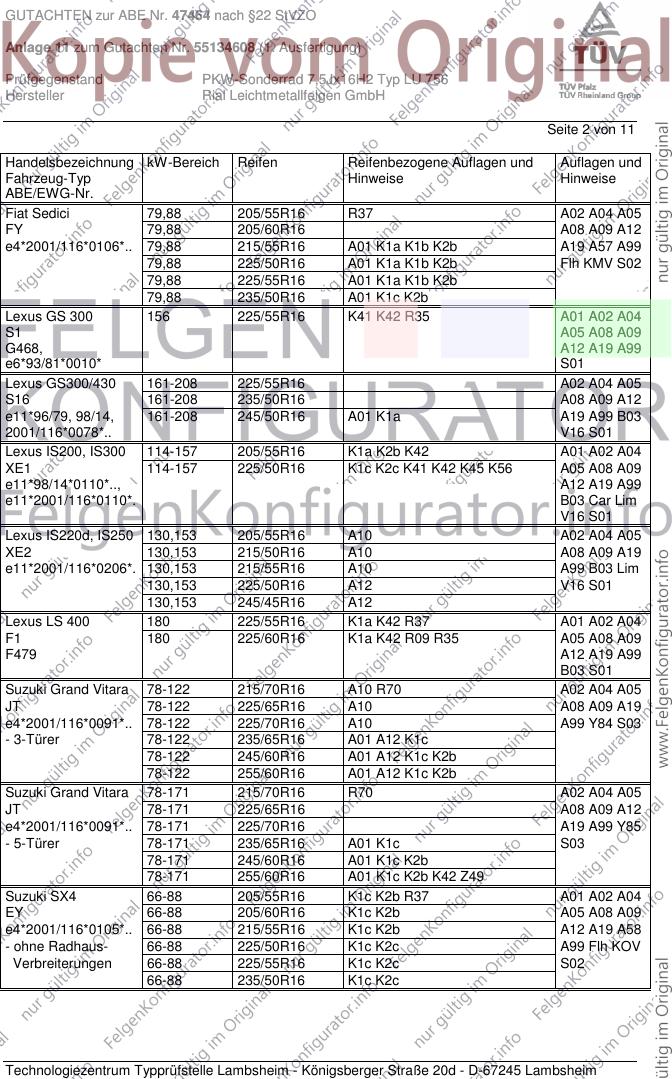

GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79,88 205/55R16 R37 A02 A04 A05
FY 79,88 205/60R16 A08 A09 A12
e4*2001/116*0106*.. 79,88 215/55R16 A01 K1a K1b K2b A19 A57 A99
79,88 225/50R16 A01 K1a K1b K2b Flh KMV S02
79,88 225/55R16 A01 K1a K1b K2b
79,88 235/50R16 A01 K1c K2b
Lexus GS 300 156 225/55R16 K41 K42 R35 A01 A02 A04
S1 A05 A08 A09
G468, A12 A19 A99
e6*93/81*0010* S01
Lexus GS300/430 161-208 225/55R16 A02 A04 A05
S16 161-208 235/50R16 A08 A09 A12
e11*96/79, 98/14, 161-208 245/50R16 A01 K1a A19 A99 B03
2001/116*0078*.. V16 S01
Lexus IS200, IS300 114-157 205/55R16 K1a K2b K42 A01 A02 A04
XE1 114-157 225/50R16 K1c K2c K41 K42 K45 K56 A05 A08 A09
e11*98/14*0110*.., A12 A19 A99
e11*2001/116*0110*. B03 Car Lim
V16 S01
Lexus IS220d, IS250 130,153 205/55R16 A10 A02 A04 A05
XE2 130,153 215/50R16 A10 A08 A09 A19
e11*2001/116*0206*. 130,153 215/55R16 A10 A99 B03 Lim
130,153 225/50R16 A12 V16 S01
130,153 245/45R16 A12
Lexus LS 400 180 225/55R16 K1a K42 R37 A01 A02 A04
F1 180 225/60R16 K1a K42 R09 R35 A05 A08 A09
F479 A12 A19 A99
B03 S01
Suzuki Grand Vitara 78-122 215/70R16 A10 R70 A02 A04 A05
JT 78-122 225/65R16 A10 A08 A09 A19
e4*2001/116*0091*.. 78-122 225/70R16 A10 A99 Y84 S03
- 3-Türer 78-122 235/65R16 A01 A12 K1c
78-122 245/60R16 A01 A12 K1c K2b
78-122 255/60R16 A01 A12 K1c K2b
Suzuki Grand Vitara 78-171 215/70R16 R70 A02 A04 A05
JT 78-171 225/65R16 A08 A09 A12
e4*2001/116*0091*.. 78-171 225/70R16 A19 A99 Y85
- 5-Türer 78-171 235/65R16 A01 K1c S03
78-171 245/60R16 A01 K1c K2b
78-171 255/60R16 A01 K1c K2b K42 Z49
Suzuki SX4 66-88 205/55R16 K1c K2b R37 A01 A02 A04
EY 66-88 205/60R16 K1c K2b A05 A08 A09
e4*2001/116*0105*.. 66-88 215/55R16 K1c K2b A12 A19 A58
- ohne Radhaus- 66-88 225/50R16 K1c K2c A99 Flh KOV
Verbreiterungen 66-88 225/55R16 K1c K2c S02
66-88 235/50R16 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 66-88 205/55R16 R37 A02 A04 A05
EY 66-88 205/60R16 A08 A09 A12
e4*2001/116*0105*.. 66-88 215/55R16 A01 K1a K1b K2b A19 A57 A99
- mit Radhaus- 66-88 225/50R16 A01 K1a K1b K2b Flh KMV S02
Verbreiterungen 66-88 225/55R16 A01 K1a K1b K2b
66-88 235/50R16 A01 K1c K2b
Suzuki SX4 79 205/60R16 A02 A04 A05
GY 79 215/55R16 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0124*.. 79 225/50R16 A01 K1a K1b K2b A19 A58 A99
79 225/55R16 A01 K1a K1b K2b Flh KMV S04
79 235/50R16 A01 K1c K2b
Suzuki SX4 79 205/55R16 K1c K2b K42 A01 A02 A04
GY 79 205/60R16 G03 K1c K2b K42 A05 A08 A09
e4*2001/116*0124*.. 79 225/50R16 K2c K42 R03 A12 A19 A58
- Limousine A99 Lim V16
S04
Suzuki Swift Sport 92 195/50R16 K1c K2b K42 R70 A01 A02 A04
MZ 92 205/45R16 K2b K42 A05 A08 A09
e4*2001/116*0090*.. 92 215/40R16 K1c K2b K42 A12 A19 A58
92 215/45R16 K1c K2b K42 A99 Flh S02
Toy. Avensis Verso 85,110 205/60R16 A01 K1c A02 A04 A05
M2 85,110 215/55R16 A01 K1c A08 A09 A12
e6*98/14*0083*.., 85,110 225/55R16 A01 K1c K2b K42 K45 K56 A19 A99 V16
e6*2001/116*0083*.. 85,110 235/50R16 A01 K1c K2b K42 K45 K56 S01
Toyota Auris 66-93 205/55R16 A02 A04 A05
E15J, E15UT 66-93 215/50R16 A01 K1c K2b A08 A09 A12
e11*2001/116* 66-93 225/50R16 A01 K1c K27 K2b K42 A19 A99 Flh
0299, 0305*.. 66-93 245/45R16 A01 K1c K27 K2b K42 V16 S01
Toyota Auris 2,2D 130 205/55R16 A02 A04 A05
E15UT 130 215/50R16 A01 K1c K2b A08 A09 A12
e11*2001/116*0305*. 130 225/50R16 A01 K1c K27 K2b A19 A99 B03
130 245/45R16 A01 K1c K27 K2b Flh V16 S01
Toyota Avensis 110,130 205/55R16 A02 A04 A05
T25 110,130 215/50R16 A01 K42 K46 A08 A09 A12
e11*2001/116*0196*. 110,130 225/50R16 A01 K14 K42 K46 A19 A99 Car
110,130 245/45R16 A01 K14 K42 K46 Flh Sth V16
S01
Toyota Avensis 93,97,108 205/60R16 A13 A02 A04 A05
T27 93,97,108 215/55R16 A13 A08 A09 A19
e11*2001/116*0331*. 93,97,108 215/60R16 A13 A99 B03 Car
93,97,108 225/55R16 A12 Lim V16 S01
93,97,108 235/50R16 A01 A12 K1a K2b K4h K6e
Toyota Camry 100-138 205/55R16 K1a K2b K42 T89 T91 T94 A01 A02 A04
V10, V10W A05 A08 A09
F824, G017 A12 A19 A99
Car Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

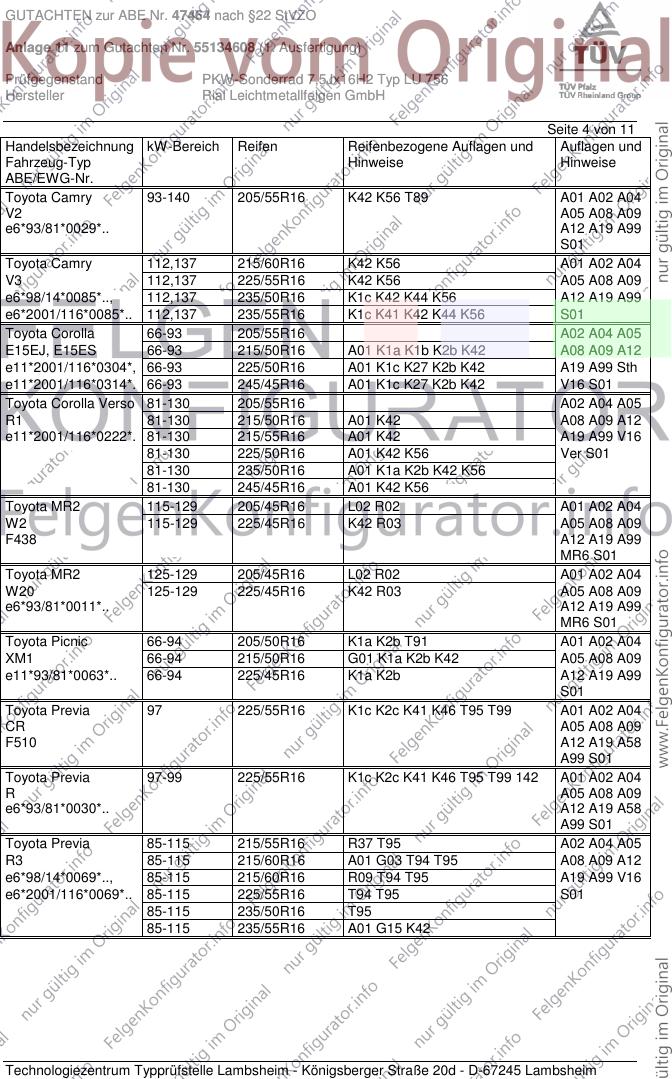

GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Camry 93-140 205/55R16 K42 K56 T89 A01 A02 A04
V2 A05 A08 A09
e6*93/81*0029*.. A12 A19 A99
S01
Toyota Camry 112,137 215/60R16 K42 K56 A01 A02 A04
V3 112,137 225/55R16 K42 K56 A05 A08 A09
e6*98/14*0085*.., 112,137 235/50R16 K1c K42 K44 K56 A12 A19 A99
e6*2001/116*0085*.. 112,137 235/55R16 K1c K41 K42 K44 K56 S01
Toyota Corolla 66-93 205/55R16 A02 A04 A05
E15EJ, E15ES 66-93 215/50R16 A01 K1a K1b K2b K42 A08 A09 A12
e11*2001/116*0304*, 66-93 225/50R16 A01 K1c K27 K2b K42 A19 A99 Sth
e11*2001/116*0314*. 66-93 245/45R16 A01 K1c K27 K2b K42 V16 S01
Toyota Corolla Verso 81-130 205/55R16 A02 A04 A05
R1 81-130 215/50R16 A01 K42 A08 A09 A12
e11*2001/116*0222*. 81-130 215/55R16 A01 K42 A19 A99 V16
81-130 225/50R16 A01 K42 K56 Ver S01
81-130 235/50R16 A01 K1a K2b K42 K56
81-130 245/45R16 A01 K42 K56
Toyota MR2 115-129 205/45R16 L02 R02 A01 A02 A04
W2 115-129 225/45R16 K42 R03 A05 A08 A09
F438 A12 A19 A99
MR6 S01
Toyota MR2 125-129 205/45R16 L02 R02 A01 A02 A04
W20 125-129 225/45R16 K42 R03 A05 A08 A09
e6*93/81*0011*.. A12 A19 A99
MR6 S01
Toyota Picnic 66-94 205/50R16 K1a K2b T91 A01 A02 A04
XM1 66-94 215/50R16 G01 K1a K2b K42 A05 A08 A09
e11*93/81*0063*.. 66-94 225/45R16 K1a K2b A12 A19 A99
S01
Toyota Previa 97 225/55R16 K1c K2c K41 K46 T95 T99 A01 A02 A04
CR A05 A08 A09
F510 A12 A19 A58
A99 S01
Toyota Previa 97-99 225/55R16 K1c K2c K41 K46 T95 T99 142 A01 A02 A04
R A05 A08 A09
e6*93/81*0030*.. A12 A19 A58
A99 S01
Toyota Previa 85-115 215/55R16 R37 T95 A02 A04 A05
R3 85-115 215/60R16 A01 G03 T94 T95 A08 A09 A12
e6*98/14*0069*.., 85-115 215/60R16 R09 T94 T95 A19 A99 V16
e6*2001/116*0069*.. 85-115 225/55R16 T94 T95 S01
85-115 235/50R16 T95
85-115 235/55R16 A01 G15 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

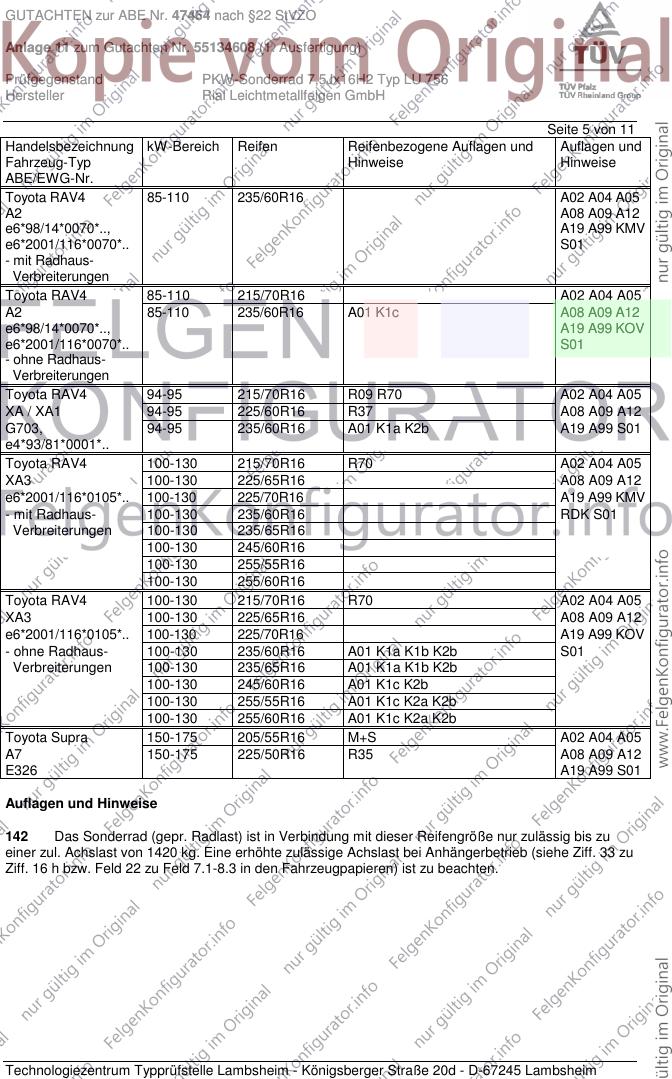

GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 85-110 235/60R16 A02 A04 A05
A2 A08 A09 A12
e6*98/14*0070*.., A19 A99 KMV
e6*2001/116*0070*.. S01
- mit Radhaus-
Verbreiterungen
Toyota RAV4 85-110 215/70R16 A02 A04 A05
A2 85-110 235/60R16 A01 K1c A08 A09 A12
e6*98/14*0070*.., A19 A99 KOV
e6*2001/116*0070*.. S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 94-95 215/70R16 R09 R70 A02 A04 A05
XA / XA1 94-95 225/60R16 R37 A08 A09 A12
G703, 94-95 235/60R16 A01 K1a K2b A19 A99 S01
e4*93/81*0001*..
Toyota RAV4 100-130 215/70R16 R70 A02 A04 A05
XA3 100-130 225/65R16 A08 A09 A12
e6*2001/116*0105*.. 100-130 225/70R16 A19 A99 KMV
- mit Radhaus- 100-130 235/60R16 RDK S01
Verbreiterungen 100-130 235/65R16
100-130 245/60R16
100-130 255/55R16
100-130 255/60R16
Toyota RAV4 100-130 215/70R16 R70 A02 A04 A05
XA3 100-130 225/65R16 A08 A09 A12
e6*2001/116*0105*.. 100-130 225/70R16 A19 A99 KOV
- ohne Radhaus- 100-130 235/60R16 A01 K1a K1b K2b S01
Verbreiterungen 100-130 235/65R16 A01 K1a K1b K2b
100-130 245/60R16 A01 K1c K2b
100-130 255/55R16 A01 K1c K2a K2b
100-130 255/60R16 A01 K1c K2a K2b
Toyota Supra 150-175 205/55R16 M+S A02 A04 A05
A7 150-175 225/50R16 R35 A08 A09 A12
E326 A19 A99 S01
Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 11
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers

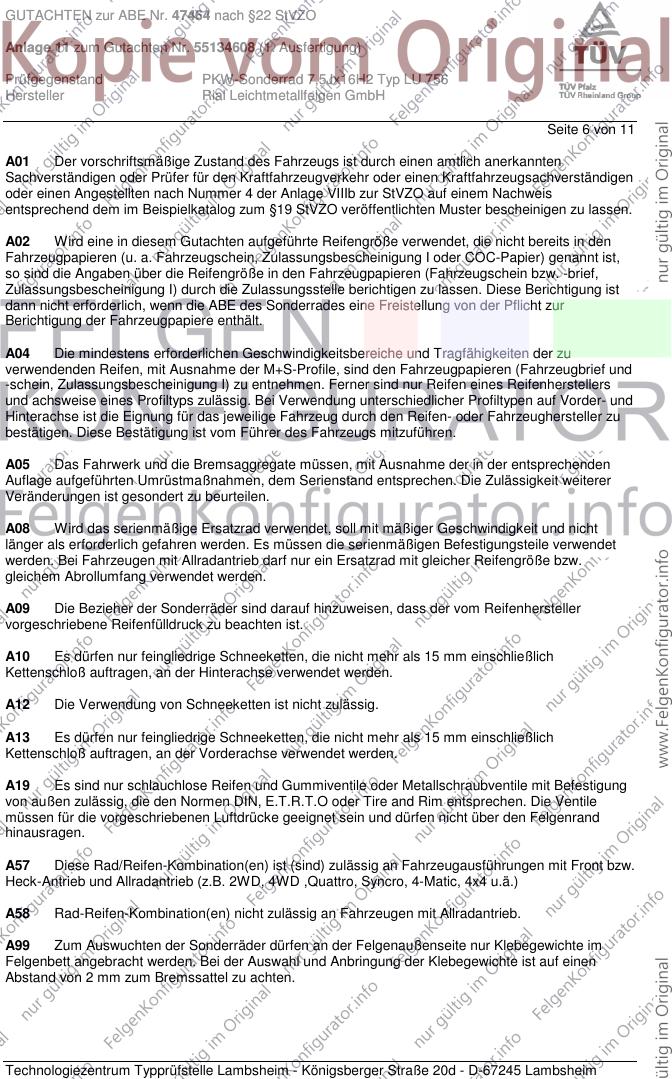

und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 11

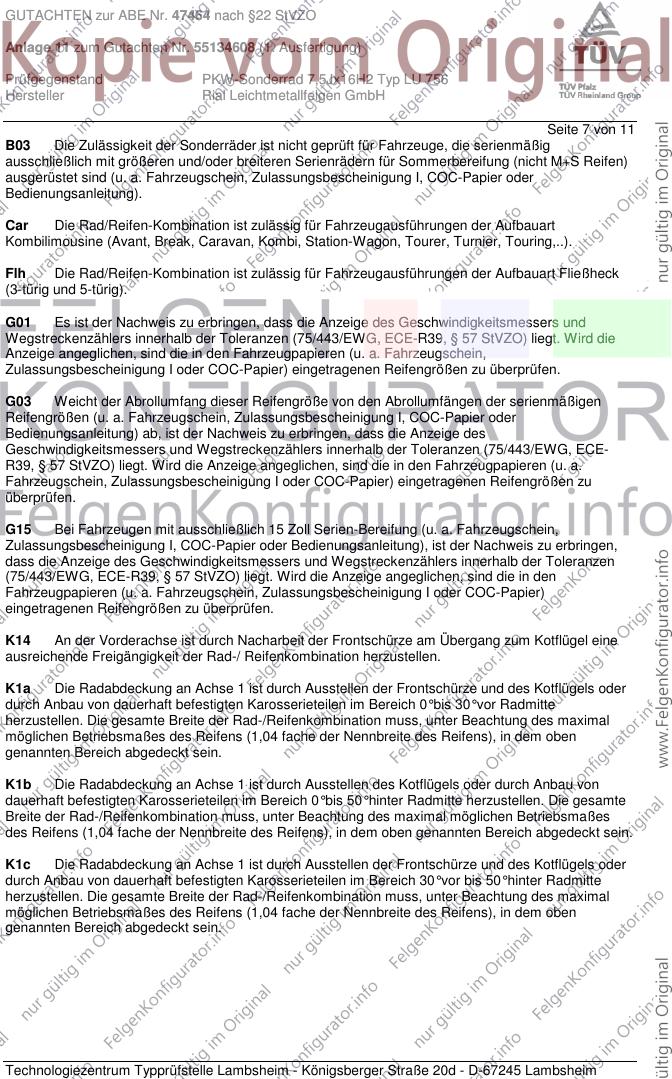

B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 11

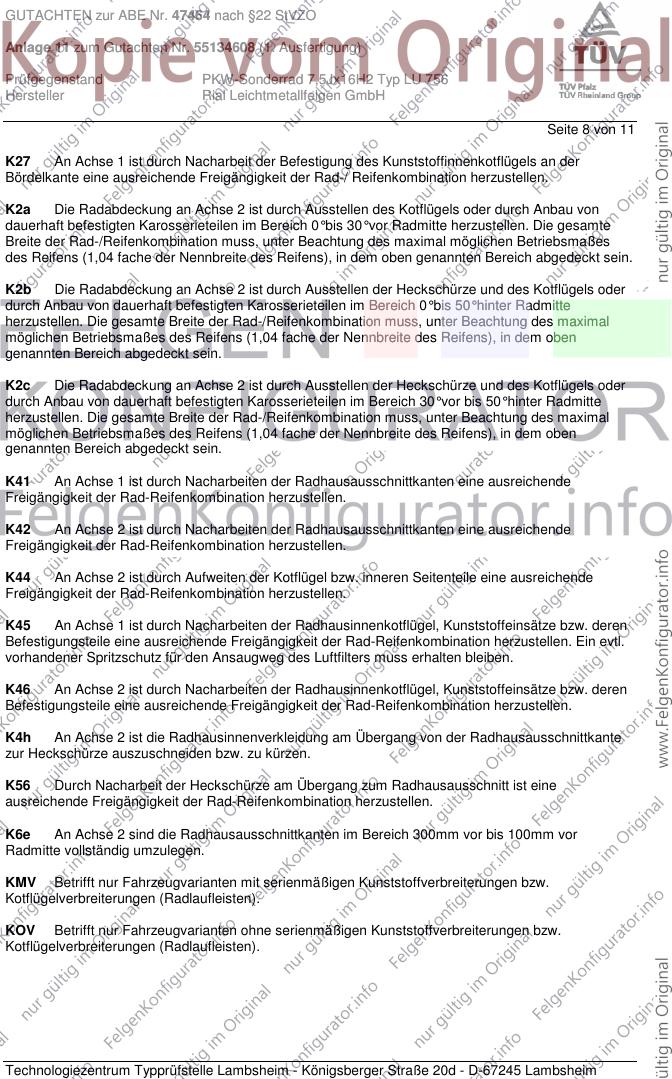

K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm vor
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 11

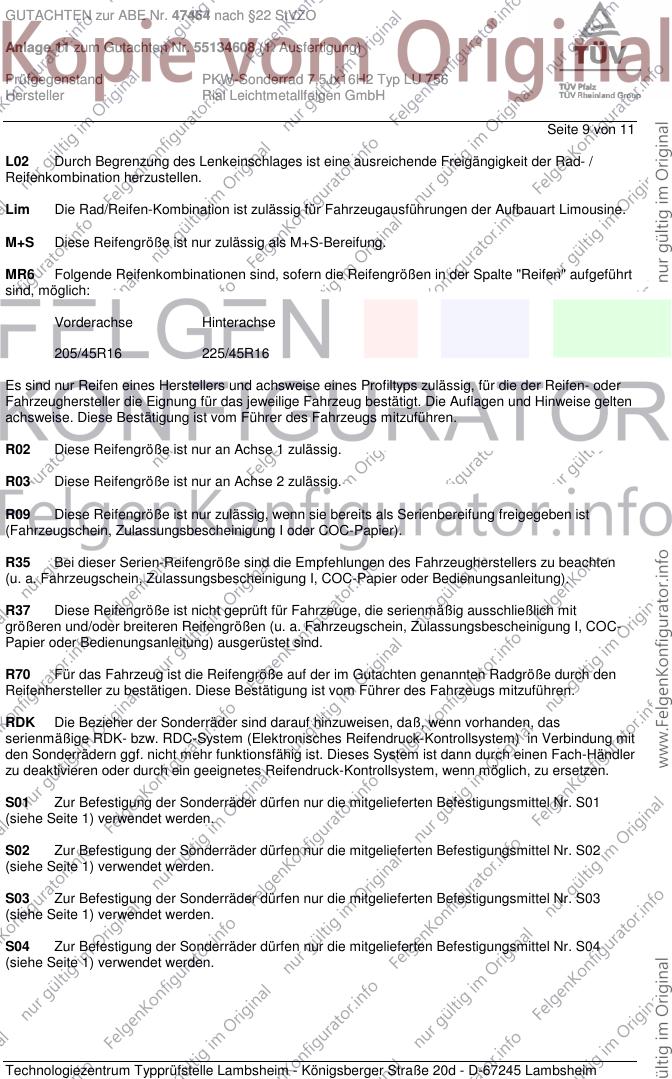

L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MR6 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
205/45R16 225/45R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 11

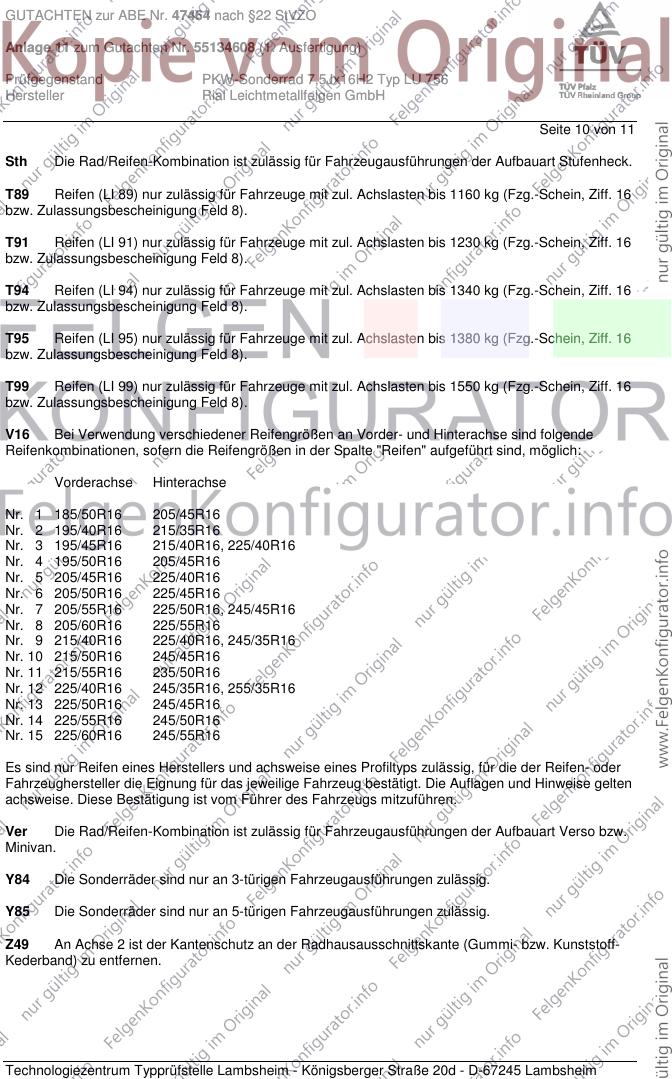

Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47464 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55134608 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx16H2 Typ LU 756
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 11

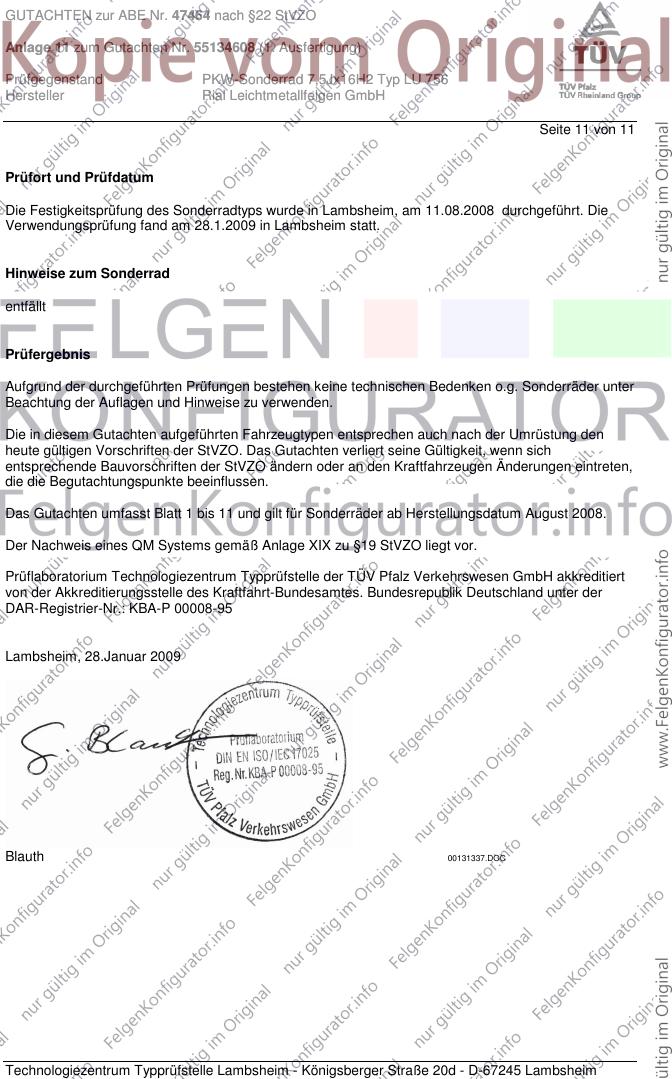

Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 11.08.2008 durchgeführt. Die
Verwendungsprüfung fand am 28.1.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 28.Januar 2009
Blauth 00131337.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
