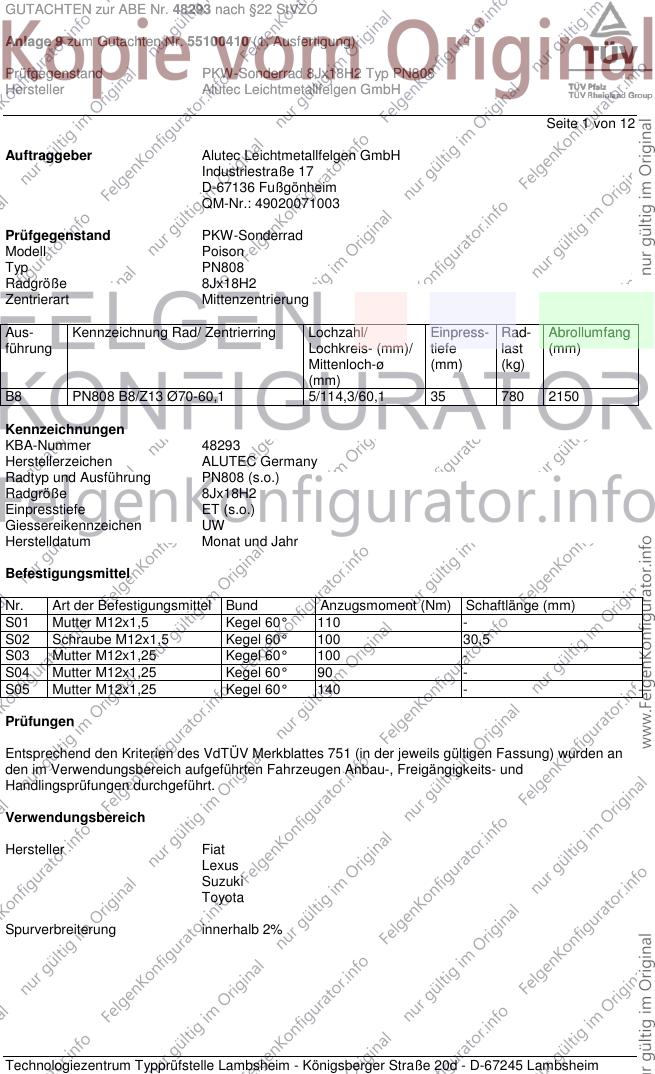

GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 1 von 12
Auftraggeber Alutec Leichtmetallfelgen GmbH
Industriestraße 17
D-67136 Fußgönheim
QM-Nr.: 49020071003
Prüfgegenstand PKW-Sonderrad
Modell Poison
Typ PN808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 PN808 B8/Z13 Ø70-60,1 5/114,3/60,1 35 780 2150
Kennzeichnungen
KBA-Nummer 48293
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung PN808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen UW
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 90 -
S05 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 215/45R18 A02 A04 A05
FY 79-99,2 225/40R18 A08 A09 A12
e4*2001/116*0106*.. 79-99,2 235/40R18 A01 K1a K1b K2b A14 A21 A57
79-99,2 245/35R18 A01 K1c K2b Flh KMV S02
79-99,2 245/40R18 A01 K1c K2b K42
Lexus GS 183,208 225/45R18 R37 A02 A04 A05
S19 183,208 235/40R18 R37 A08 A09 A12
e6*2001/116*0103*.. 183-255 245/40R18 A14 A21 Lim
RDK V18 S01
Lexus GS 300 156 245/40R18 K1a K41 K42 A01 A02 A04
S1 A05 A08 A09
G468, A12 A14 A21
e6*93/81*0010* S01
Lexus GS 450h 218 245/40R18 A02 A04 A05
HS19 A08 A09 A12
e6*2001/116*0106*.. A14 A21 Lim
RDK S01
Lexus GS300/430 161-208 235/40R18 K1a T91 A01 A02 A04
S16 161-208 245/40R18 K1c A05 A08 A09
e11*96/79, 98/14, A12 A14 A21
2001/116*0078*.. S01
Lexus IS 110-153 215/40R18 T89 A02 A04 A05
XE2(a) 110-153 225/40R18 T89 A08 A09 A12
e11*2001/116*0206*. 110-153 235/40R18 A01 G01 K30 A14 A21 Lim
110-153 245/35R18 A01 K1a R02 V18 VL8 S01
110-153 245/35R18 R03 T89
110-153 245/40R18 R03
Lexus IS200, IS300 114-157 225/35R18 K1c K2c K42 T87 A01 A02 A04
XE1 114-157 225/40R18 K1c K2c K41 K42 K45 K56 A05 A08 A09
e11*98/14*0110*.., 114-157 255/35R18 K2c K42 K56 R03 R70 A12 A14 A21
e11*2001/116*0110*. Car Lim V18
S01
Lexus IS250c 153 225/40R18 R02 T89 A02 A04 A05
XE2(a) 153 235/40R18 A01 G01 K3s R02 A08 A09 A12
e11*2001/116*0206*. 153 245/40R18 R03 A14 A21 Cbo
RDK VL8 S01
Lexus LS 400 180 215/45R18 K42 T89 A01 A02 A04
F1 180 225/40R18 K42 T88 T89 X16 A05 A08 A09
F479 180 225/45R18 K42 A12 A14 A21
180 235/40R18 K42 X16 S01
180 235/45R18 K42 X15
Lexus LS 400 194-209 245/45R18 A01 A02 A04
F2 A05 A08 A09
G934, A12 A14 A21
e6*93/81*0001*.. K42 S01
Lexus LS 430 207 235/45R18 K1c T94 A01 A02 A04
F3 207 245/45R18 K1c K41 A05 A08 A09
e6*98/14*0079*.., 207 255/45R18 K1c K2b K41 K42 K43 A12 A14 A21
e6*2001/116*0079*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

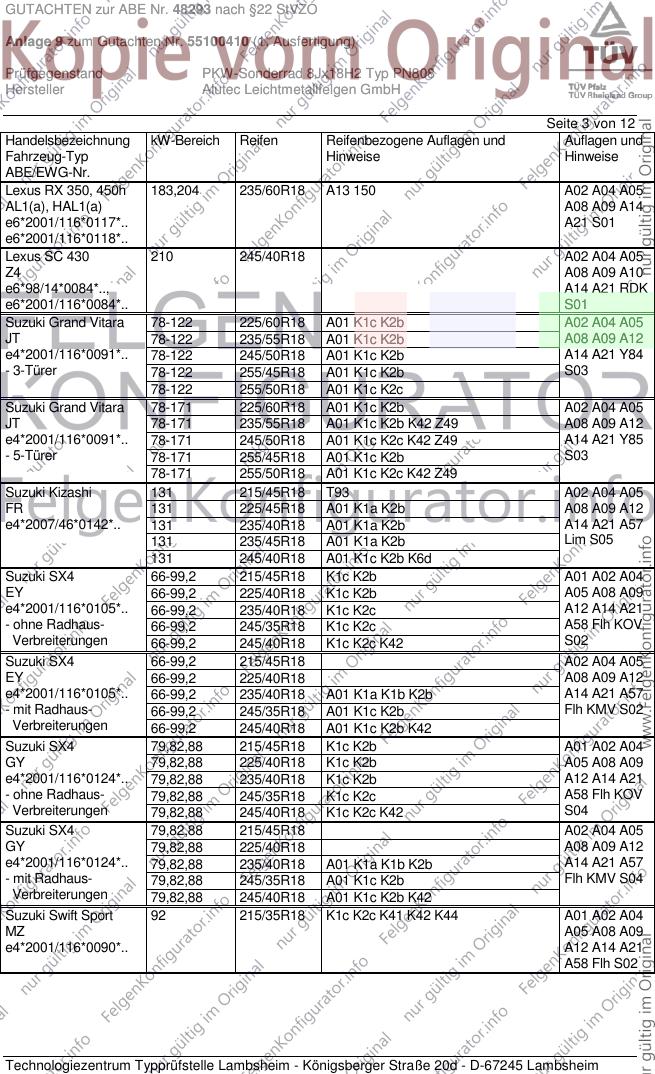

GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus RX 350, 450h 183,204 235/60R18 A13 150 A02 A04 A05
AL1(a), HAL1(a) A08 A09 A14
e6*2001/116*0117*.. A21 S01
e6*2001/116*0118*..
Lexus SC 430 210 245/40R18 A02 A04 A05
Z4 A08 A09 A10
e6*98/14*0084*.., A14 A21 RDK
e6*2001/116*0084*.. S01
Suzuki Grand Vitara 78-122 225/60R18 A01 K1c K2b A02 A04 A05
JT 78-122 235/55R18 A01 K1c K2b A08 A09 A12
e4*2001/116*0091*.. 78-122 245/50R18 A01 K1c K2b A14 A21 Y84
- 3-Türer 78-122 255/45R18 A01 K1c K2b S03
78-122 255/50R18 A01 K1c K2c
Suzuki Grand Vitara 78-171 225/60R18 A01 K1c K2b A02 A04 A05
JT 78-171 235/55R18 A01 K1c K2b K42 Z49 A08 A09 A12
e4*2001/116*0091*.. 78-171 245/50R18 A01 K1c K2c K42 Z49 A14 A21 Y85
- 5-Türer 78-171 255/45R18 A01 K1c K2b S03
78-171 255/50R18 A01 K1c K2c K42 Z49
Suzuki Kizashi 131 215/45R18 T93 A02 A04 A05
FR 131 225/45R18 A01 K1a K2b A08 A09 A12
e4*2007/46*0142*.. 131 235/40R18 A01 K1a K2b A14 A21 A57
131 235/45R18 A01 K1a K2b Lim S05
131 245/40R18 A01 K1c K2b K6d
Suzuki SX4 66-99,2 215/45R18 K1c K2b A01 A02 A04
EY 66-99,2 225/40R18 K1c K2b A05 A08 A09
e4*2001/116*0105*.. 66-99,2 235/40R18 K1c K2c A12 A14 A21
- ohne Radhaus- 66-99,2 245/35R18 K1c K2c A58 Flh KOV
Verbreiterungen 66-99,2 245/40R18 K1c K2c K42 S02
Suzuki SX4 66-99,2 215/45R18 A02 A04 A05
EY 66-99,2 225/40R18 A08 A09 A12
e4*2001/116*0105*.. 66-99,2 235/40R18 A01 K1a K1b K2b A14 A21 A57
- mit Radhaus- 66-99,2 245/35R18 A01 K1c K2b Flh KMV S02
Verbreiterungen 66-99,2 245/40R18 A01 K1c K2b K42
Suzuki SX4 79,82,88 215/45R18 K1c K2b A01 A02 A04
GY 79,82,88 225/40R18 K1c K2b A05 A08 A09
e4*2001/116*0124*.. 79,82,88 235/40R18 K1c K2b A12 A14 A21
- ohne Radhaus- 79,82,88 245/35R18 K1c K2c A58 Flh KOV
Verbreiterungen 79,82,88 245/40R18 K1c K2c K42 S04
Suzuki SX4 79,82,88 215/45R18 A02 A04 A05
GY 79,82,88 225/40R18 A08 A09 A12
e4*2001/116*0124*.. 79,82,88 235/40R18 A01 K1a K1b K2b A14 A21 A57
- mit Radhaus- 79,82,88 245/35R18 A01 K1c K2b Flh KMV S04
Verbreiterungen 79,82,88 245/40R18 A01 K1c K2b K42
Suzuki Swift Sport 92 215/35R18 K1c K2c K41 K42 K44 A01 A02 A04
MZ A05 A08 A09
e4*2001/116*0090*.. A12 A14 A21
A58 Flh S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

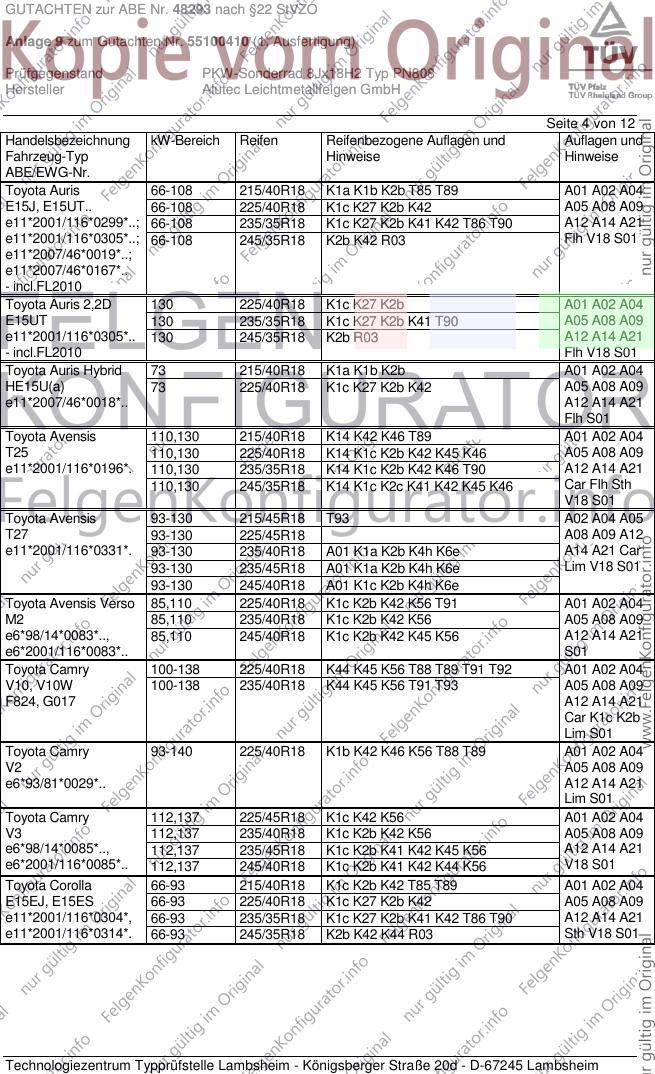

GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris 66-108 215/40R18 K1a K1b K2b T85 T89 A01 A02 A04
E15J, E15UT.. 66-108 225/40R18 K1c K27 K2b K42 A05 A08 A09
e11*2001/116*0299*..; 66-108 235/35R18 K1c K27 K2b K41 K42 T86 T90 A12 A14 A21
e11*2001/116*0305*..; 66-108 245/35R18 K2b K42 R03 Flh V18 S01
e11*2007/46*0019*..;
e11*2007/46*0167*..
- incl.FL2010
Toyota Auris 2,2D 130 225/40R18 K1c K27 K2b A01 A02 A04
E15UT 130 235/35R18 K1c K27 K2b K41 T90 A05 A08 A09
e11*2001/116*0305*.. 130 245/35R18 K2b R03 A12 A14 A21
- incl.FL2010 Flh V18 S01
Toyota Auris Hybrid 73 215/40R18 K1a K1b K2b A01 A02 A04
HE15U(a) 73 225/40R18 K1c K27 K2b K42 A05 A08 A09
e11*2007/46*0018*.. A12 A14 A21
Flh S01
Toyota Avensis 110,130 215/40R18 K14 K42 K46 T89 A01 A02 A04
T25 110,130 225/40R18 K14 K1c K2b K42 K45 K46 A05 A08 A09
e11*2001/116*0196*. 110,130 235/35R18 K14 K1c K2b K42 K46 T90 A12 A14 A21
110,130 245/35R18 K14 K1c K2c K41 K42 K45 K46 Car Flh Sth
V18 S01
Toyota Avensis 93-130 215/45R18 T93 A02 A04 A05
T27 93-130 225/45R18 A08 A09 A12
e11*2001/116*0331*. 93-130 235/40R18 A01 K1a K2b K4h K6e A14 A21 Car
93-130 235/45R18 A01 K1a K2b K4h K6e Lim V18 S01
93-130 245/40R18 A01 K1c K2b K4h K6e
Toyota Avensis Verso 85,110 225/40R18 K1c K2b K42 K56 T91 A01 A02 A04
M2 85,110 235/40R18 K1c K2b K42 K56 A05 A08 A09
e6*98/14*0083*.., 85,110 245/40R18 K1c K2b K42 K45 K56 A12 A14 A21
e6*2001/116*0083*.. S01
Toyota Camry 100-138 225/40R18 K44 K45 K56 T88 T89 T91 T92 A01 A02 A04
V10, V10W 100-138 235/40R18 K44 K45 K56 T91 T93 A05 A08 A09
F824, G017 A12 A14 A21
Car K1c K2b
Lim S01
Toyota Camry 93-140 225/40R18 K1b K42 K46 K56 T88 T89 A01 A02 A04
V2 A05 A08 A09
e6*93/81*0029*.. A12 A14 A21
Lim S01
Toyota Camry 112,137 225/45R18 K1c K42 K56 A01 A02 A04
V3 112,137 235/40R18 K1c K2b K42 K56 A05 A08 A09
e6*98/14*0085*.., 112,137 235/45R18 K1c K2b K41 K42 K45 K56 A12 A14 A21
e6*2001/116*0085*.. 112,137 245/40R18 K1c K2b K41 K42 K44 K56 V18 S01
Toyota Corolla 66-93 215/40R18 K1c K2b K42 T85 T89 A01 A02 A04
E15EJ, E15ES 66-93 225/40R18 K1c K27 K2b K42 A05 A08 A09
e11*2001/116*0304*, 66-93 235/35R18 K1c K27 K2b K41 K42 T86 T90 A12 A14 A21
e11*2001/116*0314*. 66-93 245/35R18 K2b K42 K44 R03 Sth V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

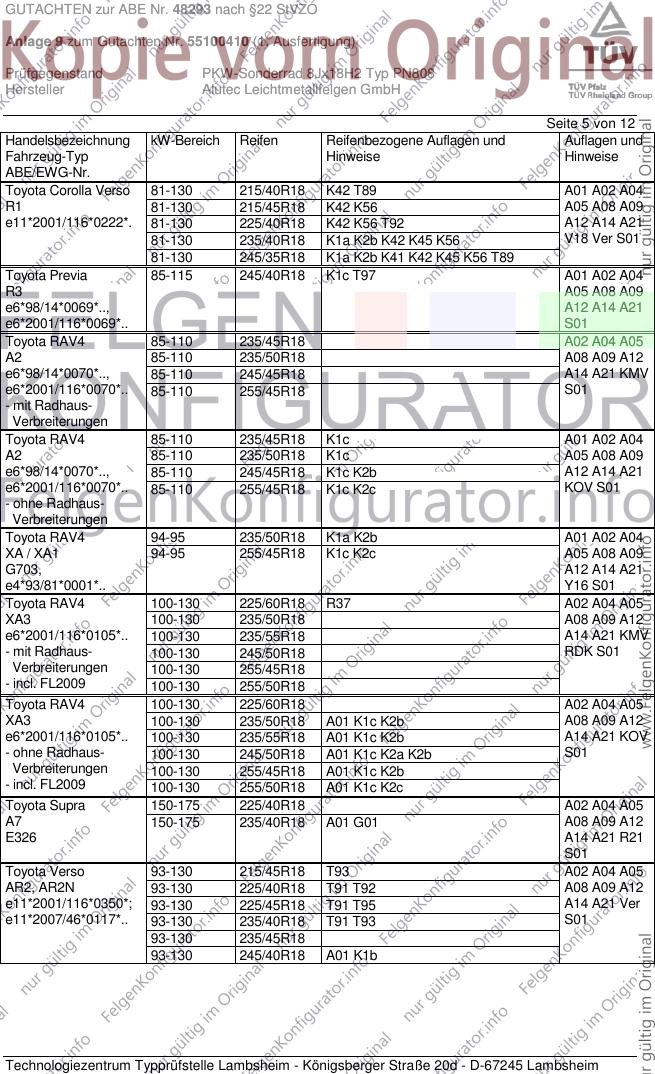

GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla Verso 81-130 215/40R18 K42 T89 A01 A02 A04
R1 81-130 215/45R18 K42 K56 A05 A08 A09
e11*2001/116*0222*. 81-130 225/40R18 K42 K56 T92 A12 A14 A21
81-130 235/40R18 K1a K2b K42 K45 K56 V18 Ver S01
81-130 245/35R18 K1a K2b K41 K42 K45 K56 T89
Toyota Previa 85-115 245/40R18 K1c T97 A01 A02 A04
R3 A05 A08 A09
e6*98/14*0069*.., A12 A14 A21
e6*2001/116*0069*.. S01
Toyota RAV4 85-110 235/45R18 A02 A04 A05
A2 85-110 235/50R18 A08 A09 A12
e6*98/14*0070*.., 85-110 245/45R18 A14 A21 KMV
e6*2001/116*0070*.. 85-110 255/45R18 S01
- mit Radhaus-
Verbreiterungen
Toyota RAV4 85-110 235/45R18 K1c A01 A02 A04
A2 85-110 235/50R18 K1c A05 A08 A09
e6*98/14*0070*.., 85-110 245/45R18 K1c K2b A12 A14 A21
e6*2001/116*0070*.. 85-110 255/45R18 K1c K2c KOV S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 94-95 235/50R18 K1a K2b A01 A02 A04
XA / XA1 94-95 255/45R18 K1c K2c A05 A08 A09
G703, A12 A14 A21
e4*93/81*0001*.. Y16 S01
Toyota RAV4 100-130 225/60R18 R37 A02 A04 A05
XA3 100-130 235/50R18 A08 A09 A12
e6*2001/116*0105*.. 100-130 235/55R18 A14 A21 KMV
- mit Radhaus- 100-130 245/50R18 RDK S01
Verbreiterungen 100-130 255/45R18
- incl. FL2009 100-130 255/50R18
Toyota RAV4 100-130 225/60R18 A02 A04 A05
XA3 100-130 235/50R18 A01 K1c K2b A08 A09 A12
e6*2001/116*0105*.. 100-130 235/55R18 A01 K1c K2b A14 A21 KOV
- ohne Radhaus- 100-130 245/50R18 A01 K1c K2a K2b S01
Verbreiterungen 100-130 255/45R18 A01 K1c K2b
- incl. FL2009 100-130 255/50R18 A01 K1c K2c
Toyota Supra 150-175 225/40R18 A02 A04 A05
A7 150-175 235/40R18 A01 G01 A08 A09 A12
E326 A14 A21 R21
S01
Toyota Verso 93-130 215/45R18 T93 A02 A04 A05
AR2, AR2N 93-130 225/40R18 T91 T92 A08 A09 A12
e11*2001/116*0350*; 93-130 225/45R18 T91 T95 A14 A21 Ver
e11*2007/46*0117*.. 93-130 235/40R18 T91 T93 S01
93-130 235/45R18
93-130 245/40R18 A01 K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

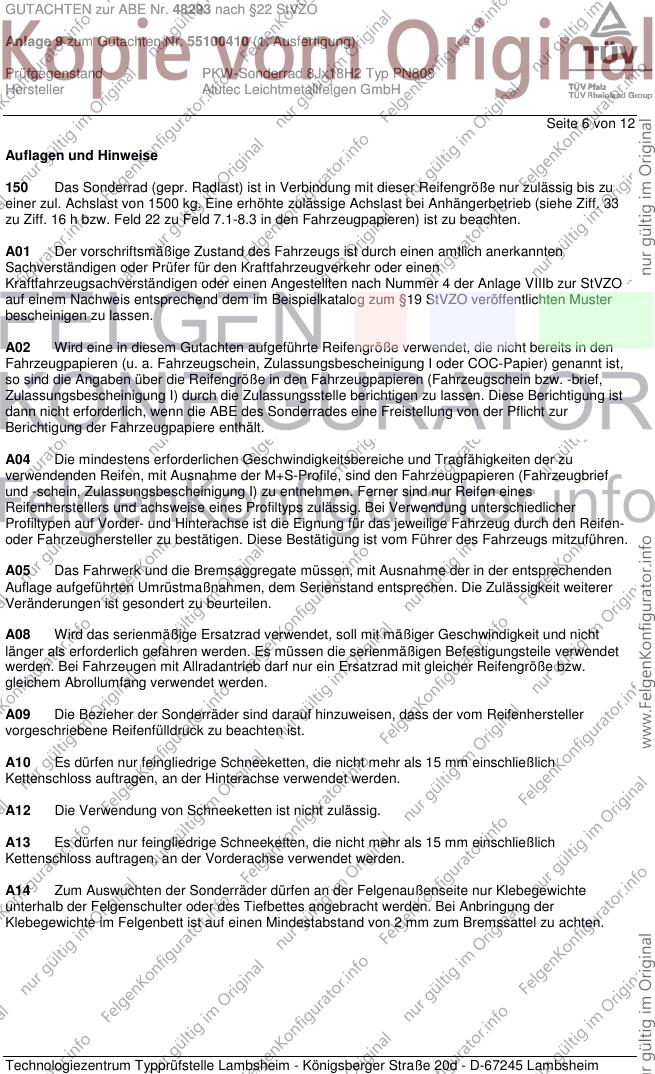

GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 6 von 12
Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

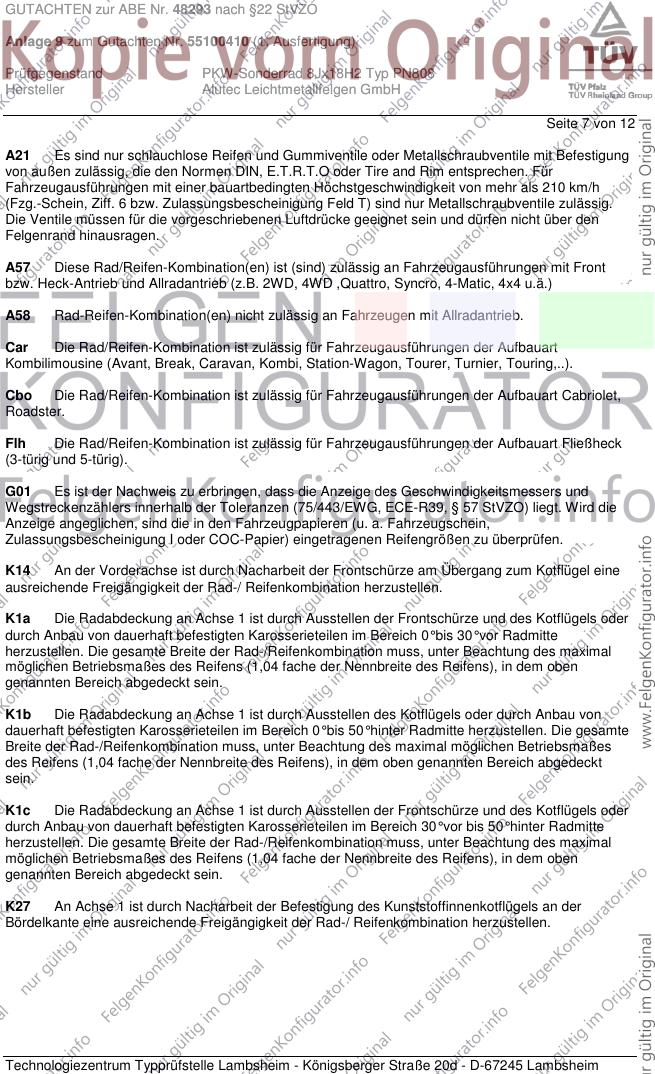

Seite 7 von 12
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

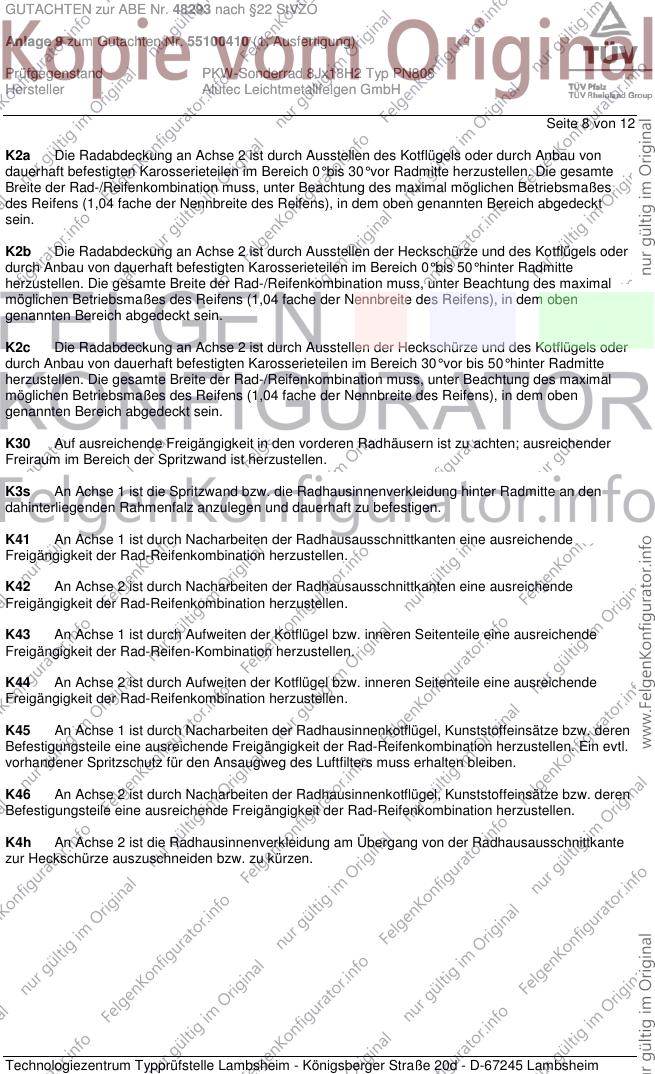

Seite 8 von 12
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 9 von 12
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm vor
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

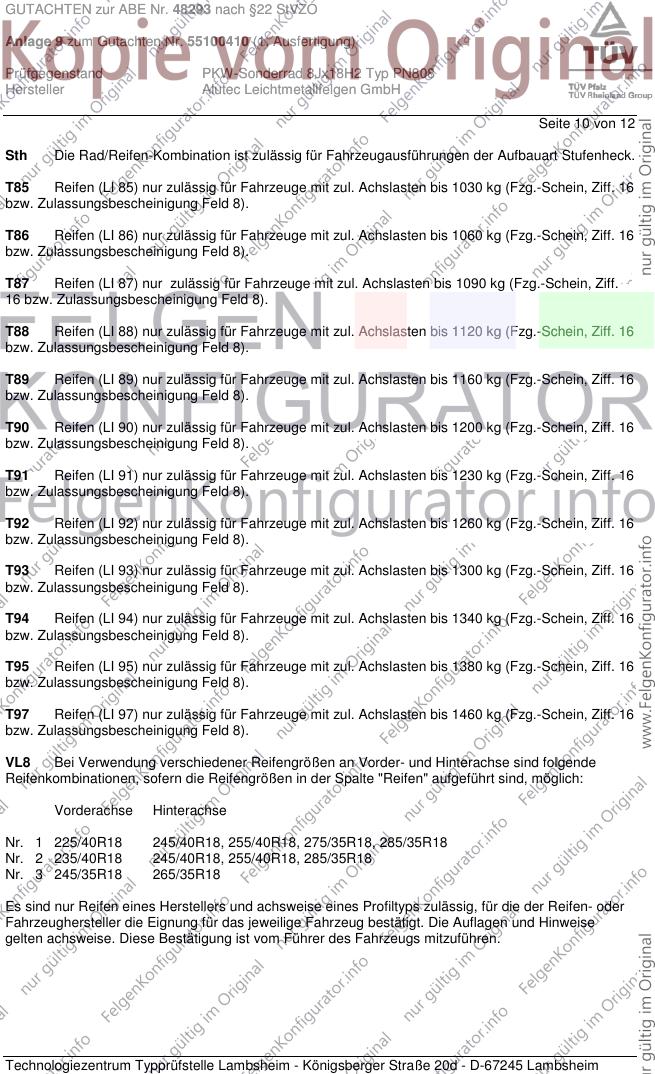

Seite 10 von 12
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH

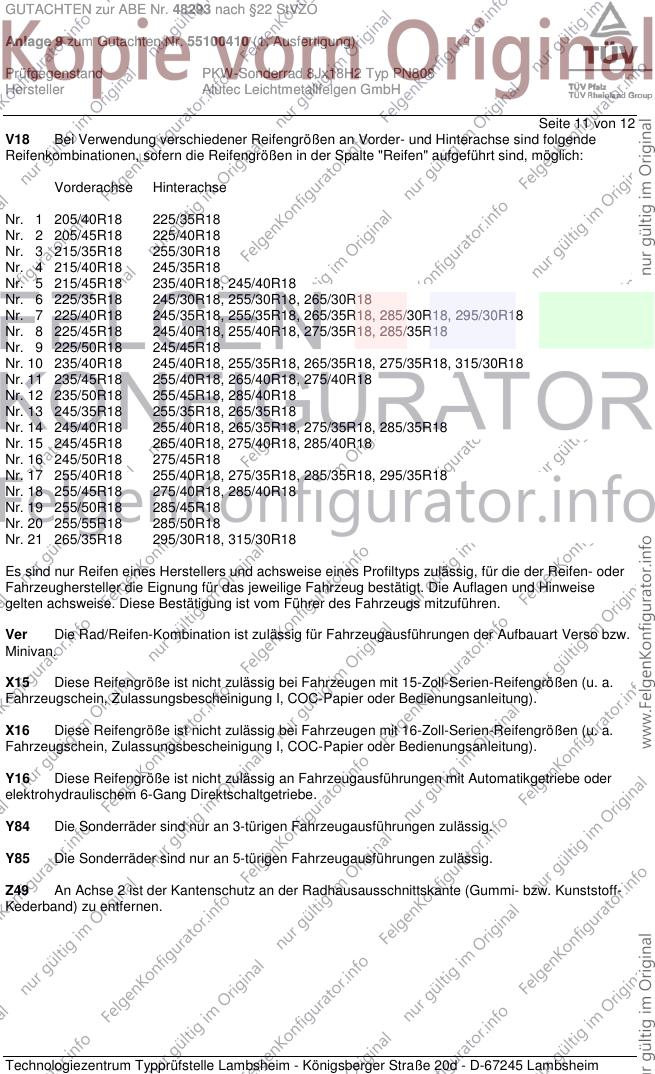

Seite 11 von 12
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18, 265/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 255/40R18, 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
X15 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X16 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48293 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55100410 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ PN808
Hersteller Alutec Leichtmetallfelgen GmbH
Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Dezember 2010 in Lambsheim statt.
Hinweise zum Sonderrad
enfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16. Dezember 2010
Blauth 00158991.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
