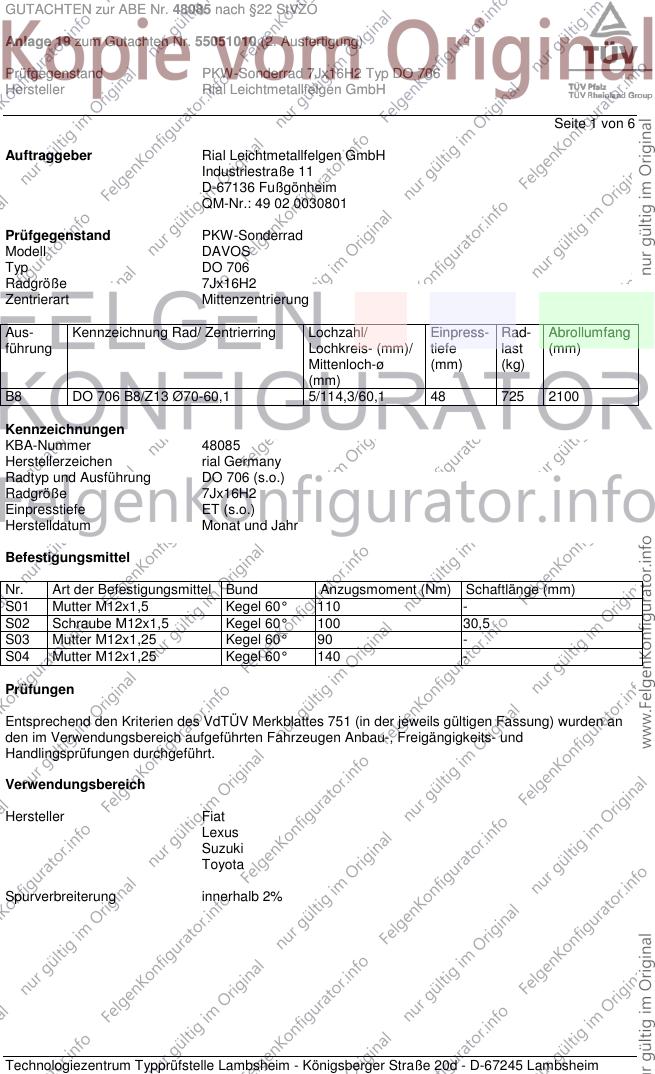

GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55051010 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 6
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell DAVOS
Typ DO 706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 DO 706 B8/Z13 Ø70-60,1 5/114,3/60,1 48 725 2100
Kennzeichnungen
KBA-Nummer 48085
Herstellerzeichen rial Germany
Radtyp und Ausführung DO 706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Mutter M12x1,25 Kegel 60° 90 -
S04 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55051010 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 6

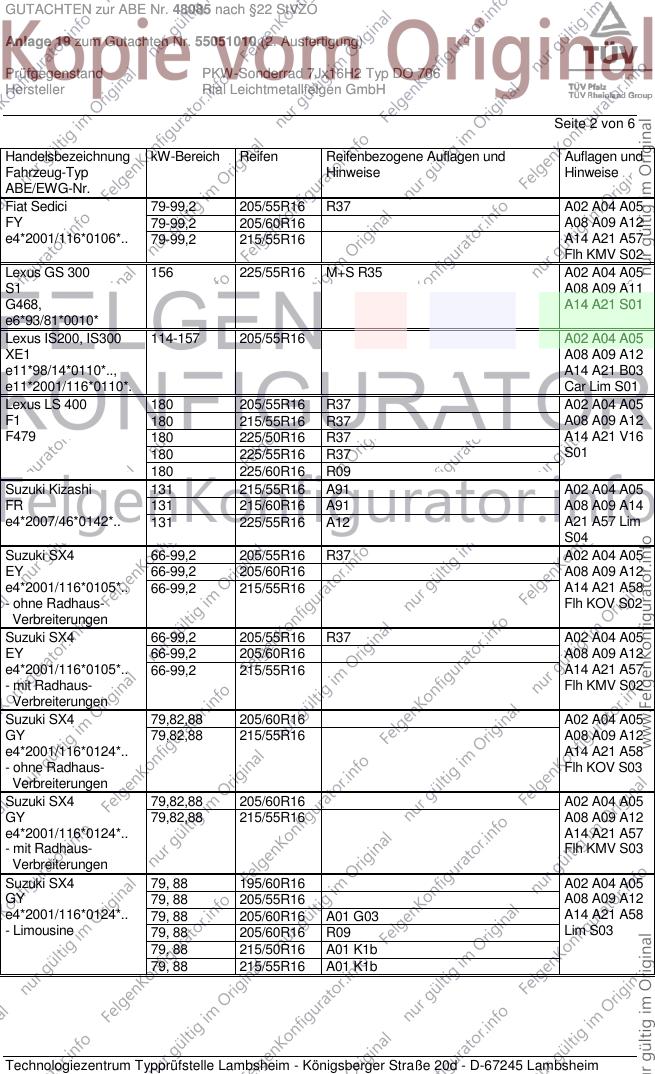

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 R37 A02 A04 A05
FY 79-99,2 205/60R16 A08 A09 A12
e4*2001/116*0106*.. 79-99,2 215/55R16 A14 A21 A57
Flh KMV S02
Lexus GS 300 156 225/55R16 M+S R35 A02 A04 A05
S1 A08 A09 A11
G468, A14 A21 S01
e6*93/81*0010*
Lexus IS200, IS300 114-157 205/55R16 A02 A04 A05
XE1 A08 A09 A12
e11*98/14*0110*.., A14 A21 B03
e11*2001/116*0110*. Car Lim S01
Lexus LS 400 180 205/55R16 R37 A02 A04 A05
F1 180 215/55R16 R37 A08 A09 A12
F479 180 225/50R16 R37 A14 A21 V16
180 225/55R16 R37 S01
180 225/60R16 R09
Suzuki Kizashi 131 215/55R16 A91 A02 A04 A05
FR 131 215/60R16 A91 A08 A09 A14
e4*2007/46*0142*.. 131 225/55R16 A12 A21 A57 Lim
S04
Suzuki SX4 66-99,2 205/55R16 R37 A02 A04 A05
EY 66-99,2 205/60R16 A08 A09 A12
e4*2001/116*0105*.. 66-99,2 215/55R16 A14 A21 A58
- ohne Radhaus- Flh KOV S02
Verbreiterungen
Suzuki SX4 66-99,2 205/55R16 R37 A02 A04 A05
EY 66-99,2 205/60R16 A08 A09 A12
e4*2001/116*0105*.. 66-99,2 215/55R16 A14 A21 A57
- mit Radhaus- Flh KMV S02
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A02 A04 A05
GY 79,82,88 215/55R16 A08 A09 A12
e4*2001/116*0124*.. A14 A21 A58
- ohne Radhaus- Flh KOV S03
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A02 A04 A05
GY 79,82,88 215/55R16 A08 A09 A12
e4*2001/116*0124*.. A14 A21 A57
- mit Radhaus- Flh KMV S03
Verbreiterungen
Suzuki SX4 79, 88 195/60R16 A02 A04 A05
GY 79, 88 205/55R16 A08 A09 A12
e4*2001/116*0124*.. 79, 88 205/60R16 A01 G03 A14 A21 A58
- Limousine 79, 88 205/60R16 R09 Lim S03
79, 88 215/50R16 A01 K1b
79, 88 215/55R16 A01 K1b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55051010 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 6

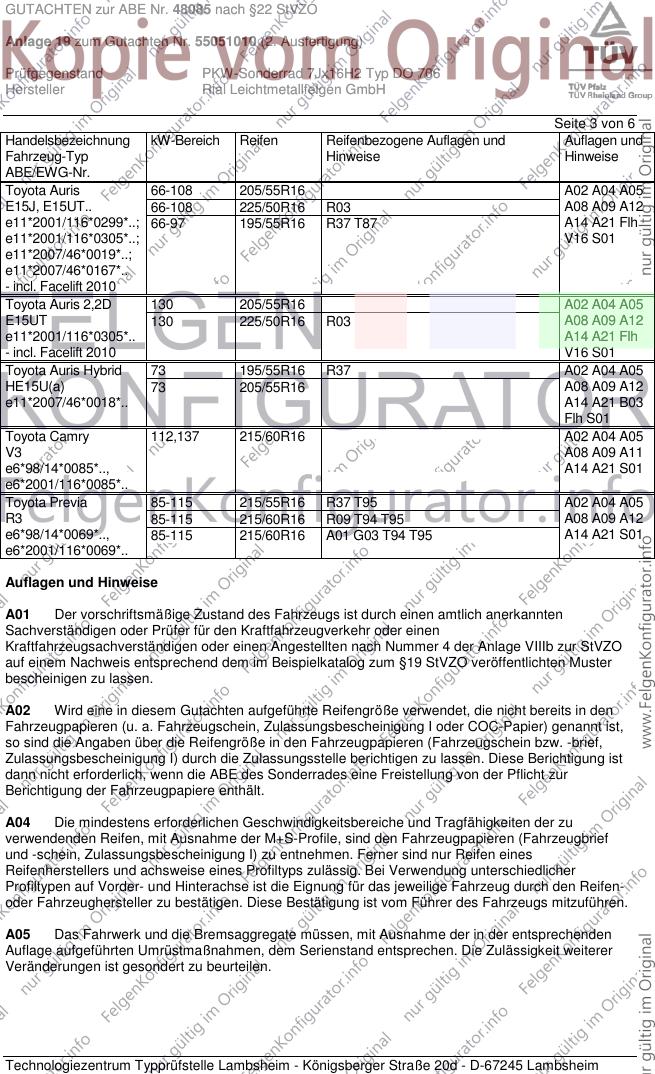

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris 66-108 205/55R16 A02 A04 A05
E15J, E15UT.. 66-108 225/50R16 R03 A08 A09 A12
e11*2001/116*0299*..; 66-97 195/55R16 R37 T87 A14 A21 Flh
e11*2001/116*0305*..; V16 S01
e11*2007/46*0019*..;
e11*2007/46*0167*..
- incl. Facelift 2010
Toyota Auris 2,2D 130 205/55R16 A02 A04 A05
E15UT 130 225/50R16 R03 A08 A09 A12
e11*2001/116*0305*.. A14 A21 Flh
- incl. Facelift 2010 V16 S01
Toyota Auris Hybrid 73 195/55R16 R37 A02 A04 A05
HE15U(a) 73 205/55R16 A08 A09 A12
e11*2007/46*0018*.. A14 A21 B03
Flh S01
Toyota Camry 112,137 215/60R16 A02 A04 A05
V3 A08 A09 A11
e6*98/14*0085*.., A14 A21 S01
e6*2001/116*0085*..
Toyota Previa 85-115 215/55R16 R37 T95 A02 A04 A05
R3 85-115 215/60R16 R09 T94 T95 A08 A09 A12
e6*98/14*0069*.., 85-115 215/60R16 A01 G03 T94 T95 A14 A21 S01
e6*2001/116*0069*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55051010 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 6

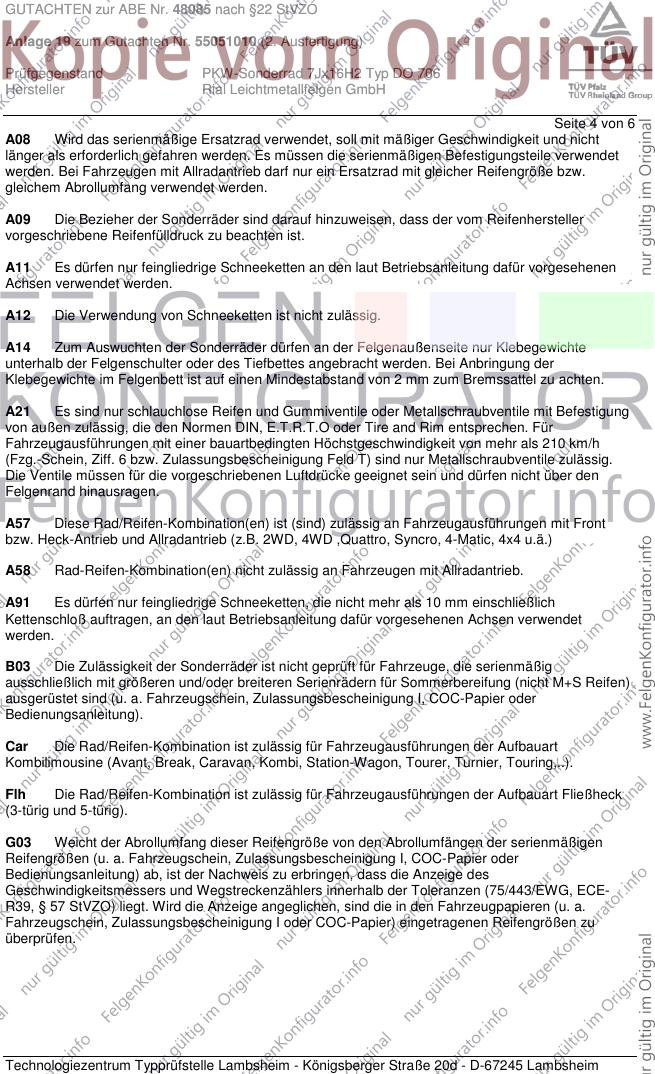

A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55051010 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 6

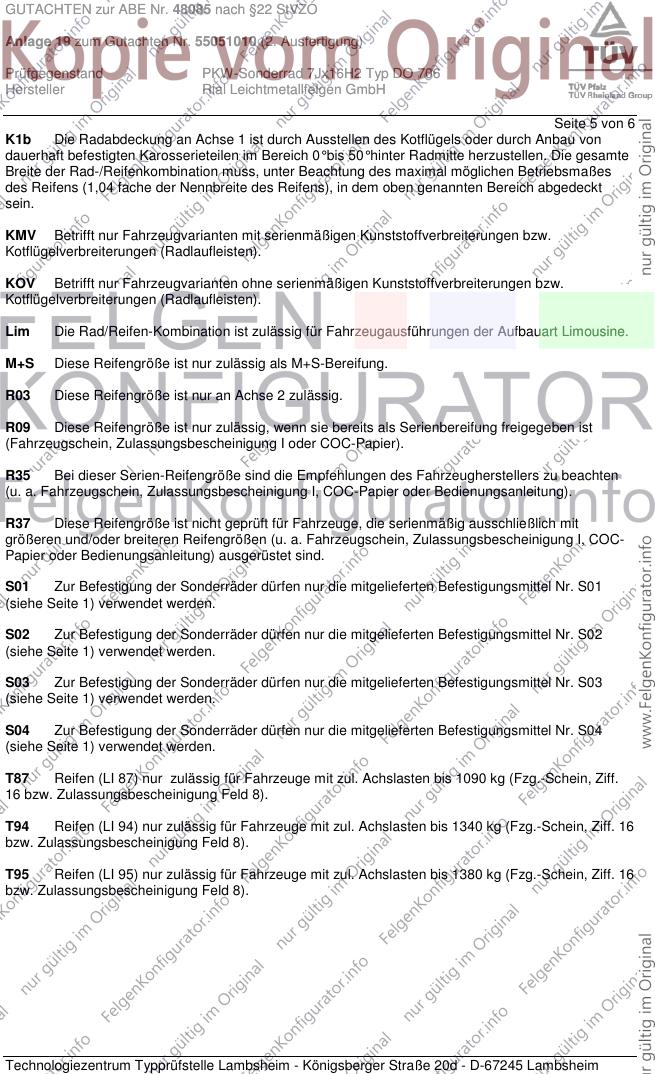

K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48085 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55051010 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ DO 706
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 6

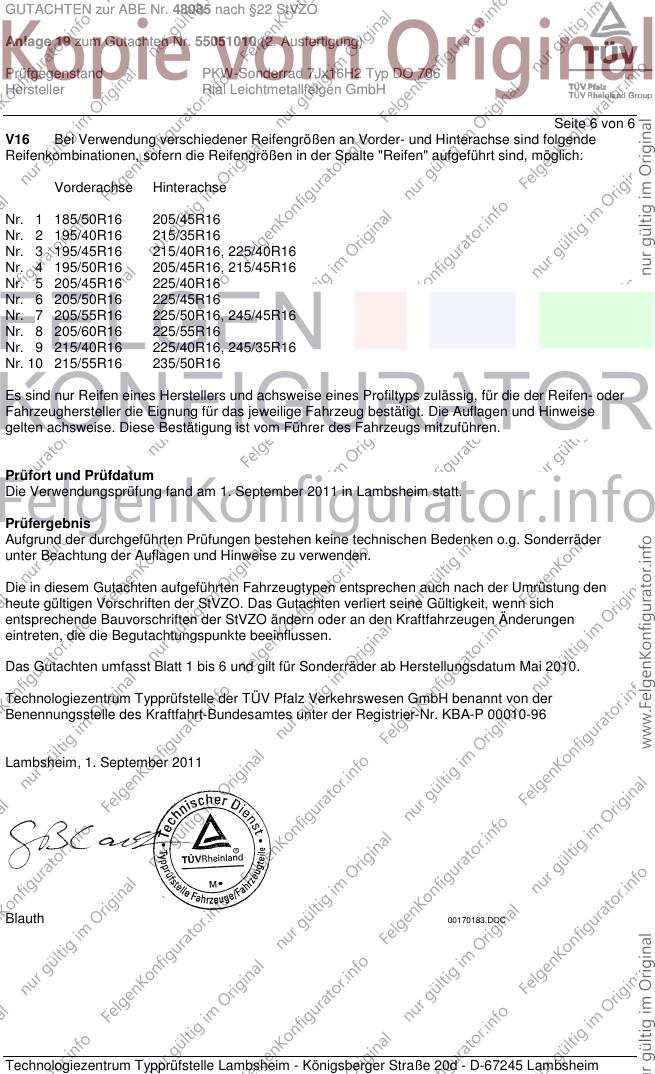

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. September 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 6 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 1. September 2011
Blauth 00170183.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
