GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

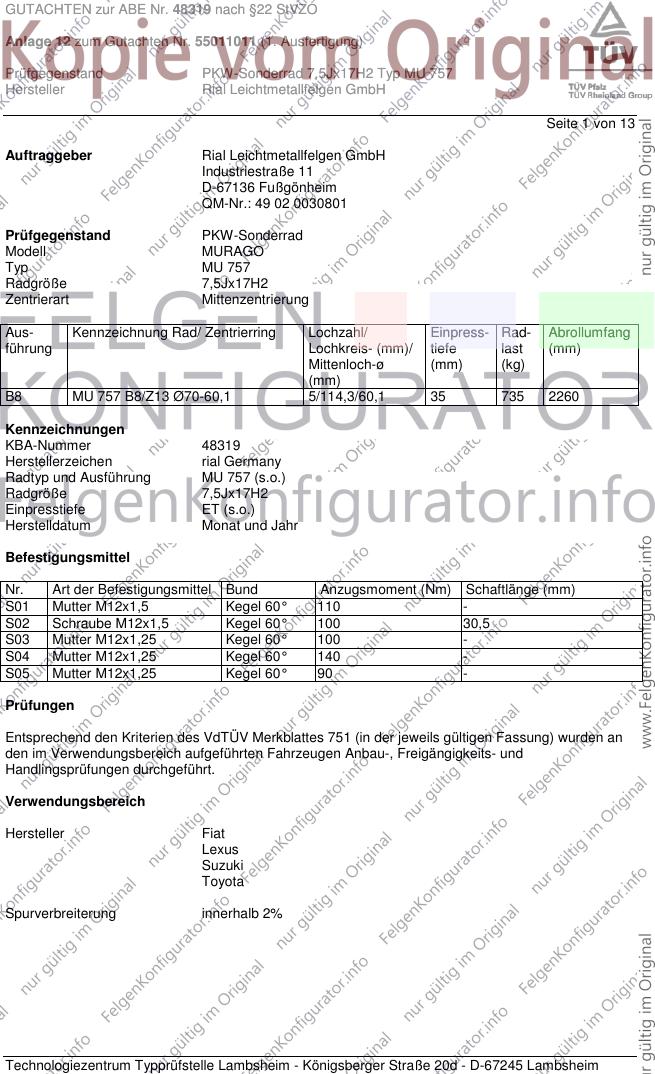

Seite 1 von 13
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell MURAGO
Typ MU 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 MU 757 B8/Z13 Ø70-60,1 5/114,3/60,1 35 735 2260
Kennzeichnungen
KBA-Nummer 48319
Herstellerzeichen rial Germany
Radtyp und Ausführung MU 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 30,5
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 140 -
S05 Mutter M12x1,25 Kegel 60° 90 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

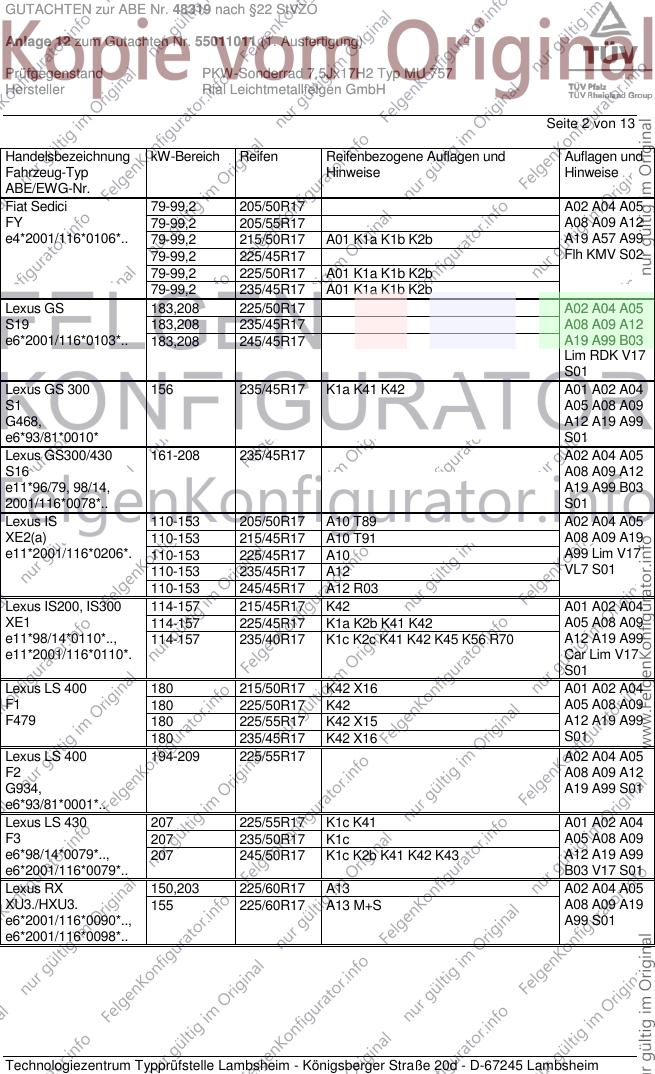

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A02 A04 A05
FY 79-99,2 205/55R17 A08 A09 A12
e4*2001/116*0106*.. 79-99,2 215/50R17 A01 K1a K1b K2b A19 A57 A99
79-99,2 225/45R17 Flh KMV S02
79-99,2 225/50R17 A01 K1a K1b K2b
79-99,2 235/45R17 A01 K1a K1b K2b
Lexus GS 183,208 225/50R17 A02 A04 A05
S19 183,208 235/45R17 A08 A09 A12
e6*2001/116*0103*.. 183,208 245/45R17 A19 A99 B03
Lim RDK V17
S01
Lexus GS 300 156 235/45R17 K1a K41 K42 A01 A02 A04
S1 A05 A08 A09
G468, A12 A19 A99
e6*93/81*0010* S01
Lexus GS300/430 161-208 235/45R17 A02 A04 A05
S16 A08 A09 A12
e11*96/79, 98/14, A19 A99 B03
2001/116*0078*.. S01
Lexus IS 110-153 205/50R17 A10 T89 A02 A04 A05
XE2(a) 110-153 215/45R17 A10 T91 A08 A09 A19
e11*2001/116*0206*. 110-153 225/45R17 A10 A99 Lim V17
110-153 235/45R17 A12 VL7 S01
110-153 245/45R17 A12 R03
Lexus IS200, IS300 114-157 215/45R17 K42 A01 A02 A04
XE1 114-157 225/45R17 K1a K2b K41 K42 A05 A08 A09
e11*98/14*0110*.., 114-157 235/40R17 K1c K2c K41 K42 K45 K56 R70 A12 A19 A99
e11*2001/116*0110*. Car Lim V17
S01
Lexus LS 400 180 215/50R17 K42 X16 A01 A02 A04
F1 180 225/50R17 K42 A05 A08 A09
F479 180 225/55R17 K42 X15 A12 A19 A99
180 235/45R17 K42 X16 S01
Lexus LS 400 194-209 225/55R17 A02 A04 A05
F2 A08 A09 A12
G934, A19 A99 S01
e6*93/81*0001*..
Lexus LS 430 207 225/55R17 K1c K41 A01 A02 A04
F3 207 235/50R17 K1c A05 A08 A09
e6*98/14*0079*.., 207 245/50R17 K1c K2b K41 K42 K43 A12 A19 A99
e6*2001/116*0079*.. B03 V17 S01
Lexus RX 150,203 225/60R17 A13 A02 A04 A05
XU3./HXU3. 155 225/60R17 A13 M+S A08 A09 A19
e6*2001/116*0090*.., A99 S01
e6*2001/116*0098*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

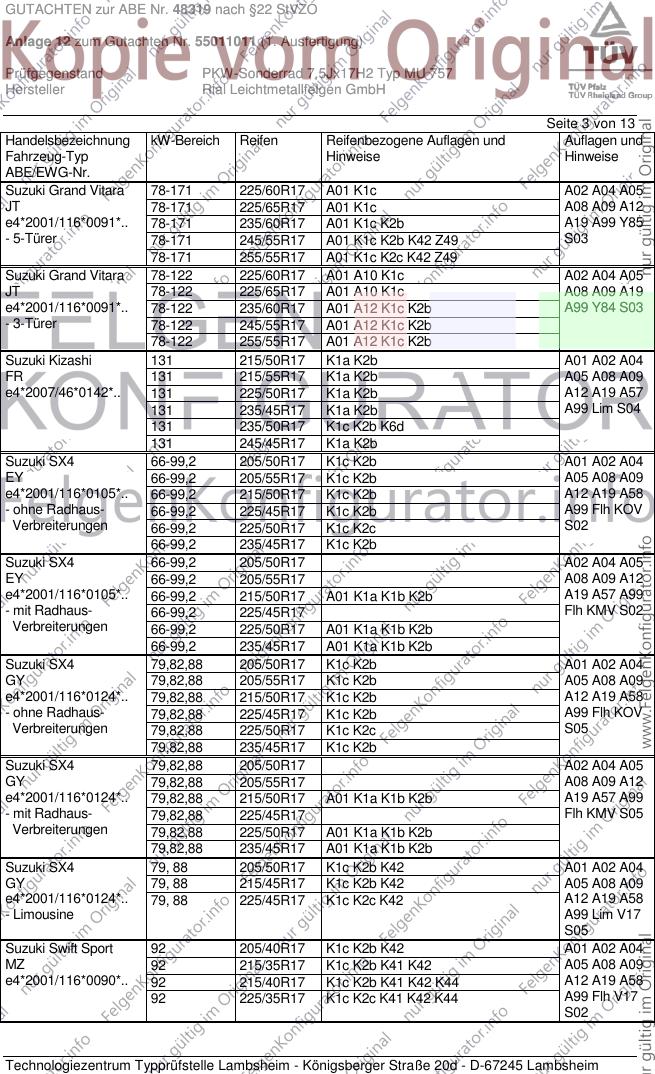

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-171 225/60R17 A01 K1c A02 A04 A05
JT 78-171 225/65R17 A01 K1c A08 A09 A12
e4*2001/116*0091*.. 78-171 235/60R17 A01 K1c K2b A19 A99 Y85
- 5-Türer 78-171 245/55R17 A01 K1c K2b K42 Z49 S03
78-171 255/55R17 A01 K1c K2c K42 Z49
Suzuki Grand Vitara 78-122 225/60R17 A01 A10 K1c A02 A04 A05
JT 78-122 225/65R17 A01 A10 K1c A08 A09 A19
e4*2001/116*0091*.. 78-122 235/60R17 A01 A12 K1c K2b A99 Y84 S03
- 3-Türer 78-122 245/55R17 A01 A12 K1c K2b
78-122 255/55R17 A01 A12 K1c K2b
Suzuki Kizashi 131 215/50R17 K1a K2b A01 A02 A04
FR 131 215/55R17 K1a K2b A05 A08 A09
e4*2007/46*0142*.. 131 225/50R17 K1a K2b A12 A19 A57
131 235/45R17 K1a K2b A99 Lim S04
131 235/50R17 K1c K2b K6d
131 245/45R17 K1a K2b
Suzuki SX4 66-99,2 205/50R17 K1c K2b A01 A02 A04
EY 66-99,2 205/55R17 K1c K2b A05 A08 A09
e4*2001/116*0105*.. 66-99,2 215/50R17 K1c K2b A12 A19 A58
- ohne Radhaus- 66-99,2 225/45R17 K1c K2b A99 Flh KOV
Verbreiterungen 66-99,2 225/50R17 K1c K2c S02
66-99,2 235/45R17 K1c K2b
Suzuki SX4 66-99,2 205/50R17 A02 A04 A05
EY 66-99,2 205/55R17 A08 A09 A12
e4*2001/116*0105*.. 66-99,2 215/50R17 A01 K1a K1b K2b A19 A57 A99
- mit Radhaus- 66-99,2 225/45R17 Flh KMV S02
Verbreiterungen 66-99,2 225/50R17 A01 K1a K1b K2b
66-99,2 235/45R17 A01 K1a K1b K2b
Suzuki SX4 79,82,88 205/50R17 K1c K2b A01 A02 A04
GY 79,82,88 205/55R17 K1c K2b A05 A08 A09
e4*2001/116*0124*.. 79,82,88 215/50R17 K1c K2b A12 A19 A58
- ohne Radhaus- 79,82,88 225/45R17 K1c K2b A99 Flh KOV
Verbreiterungen 79,82,88 225/50R17 K1c K2c S05
79,82,88 235/45R17 K1c K2b
Suzuki SX4 79,82,88 205/50R17 A02 A04 A05
GY 79,82,88 205/55R17 A08 A09 A12
e4*2001/116*0124*.. 79,82,88 215/50R17 A01 K1a K1b K2b A19 A57 A99
- mit Radhaus- 79,82,88 225/45R17 Flh KMV S05
Verbreiterungen 79,82,88 225/50R17 A01 K1a K1b K2b
79,82,88 235/45R17 A01 K1a K1b K2b
Suzuki SX4 79, 88 205/50R17 K1c K2b K42 A01 A02 A04
GY 79, 88 215/45R17 K1c K2b K42 A05 A08 A09
e4*2001/116*0124*.. 79, 88 225/45R17 K1c K2c K42 A12 A19 A58
- Limousine A99 Lim V17
S05
Suzuki Swift Sport 92 205/40R17 K1c K2b K42 A01 A02 A04
MZ 92 215/35R17 K1c K2b K41 K42 A05 A08 A09
e4*2001/116*0090*.. 92 215/40R17 K1c K2b K41 K42 K44 A12 A19 A58
92 225/35R17 K1c K2c K41 K42 K44 A99 Flh V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

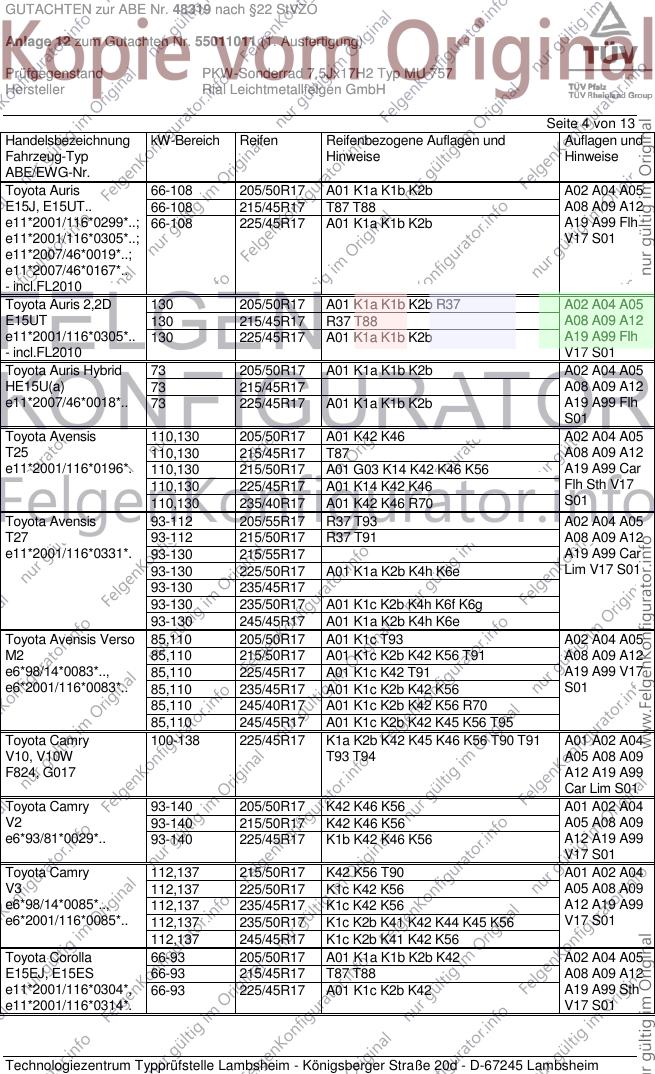

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris 66-108 205/50R17 A01 K1a K1b K2b A02 A04 A05
E15J, E15UT.. 66-108 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0299*..; 66-108 225/45R17 A01 K1a K1b K2b A19 A99 Flh
e11*2001/116*0305*..; V17 S01
e11*2007/46*0019*..;
e11*2007/46*0167*..
- incl.FL2010
Toyota Auris 2,2D 130 205/50R17 A01 K1a K1b K2b R37 A02 A04 A05
E15UT 130 215/45R17 R37 T88 A08 A09 A12
e11*2001/116*0305*.. 130 225/45R17 A01 K1a K1b K2b A19 A99 Flh
- incl.FL2010 V17 S01
Toyota Auris Hybrid 73 205/50R17 A01 K1a K1b K2b A02 A04 A05
HE15U(a) 73 215/45R17 A08 A09 A12
e11*2007/46*0018*.. 73 225/45R17 A01 K1a K1b K2b A19 A99 Flh
S01
Toyota Avensis 110,130 205/50R17 A01 K42 K46 A02 A04 A05
T25 110,130 215/45R17 T87 A08 A09 A12
e11*2001/116*0196*. 110,130 215/50R17 A01 G03 K14 K42 K46 K56 A19 A99 Car
110,130 225/45R17 A01 K14 K42 K46 Flh Sth V17
110,130 235/40R17 A01 K42 K46 R70 S01
Toyota Avensis 93-112 205/55R17 R37 T93 A02 A04 A05
T27 93-112 215/50R17 R37 T91 A08 A09 A12
e11*2001/116*0331*. 93-130 215/55R17 A19 A99 Car
93-130 225/50R17 A01 K1a K2b K4h K6e Lim V17 S01
93-130 235/45R17
93-130 235/50R17 A01 K1c K2b K4h K6f K6g
93-130 245/45R17 A01 K1a K2b K4h K6e
Toyota Avensis Verso 85,110 205/50R17 A01 K1c T93 A02 A04 A05
M2 85,110 215/50R17 A01 K1c K2b K42 K56 T91 A08 A09 A12
e6*98/14*0083*.., 85,110 225/45R17 A01 K1c K42 T91 A19 A99 V17
e6*2001/116*0083*.. 85,110 235/45R17 A01 K1c K2b K42 K56 S01
85,110 245/40R17 A01 K1c K2b K42 K56 R70
85,110 245/45R17 A01 K1c K2b K42 K45 K56 T95
Toyota Camry 100-138 225/45R17 K1a K2b K42 K45 K46 K56 T90 T91 A01 A02 A04
V10, V10W T93 T94 A05 A08 A09
F824, G017 A12 A19 A99
Car Lim S01
Toyota Camry 93-140 205/50R17 K42 K46 K56 A01 A02 A04
V2 93-140 215/50R17 K42 K46 K56 A05 A08 A09
e6*93/81*0029*.. 93-140 225/45R17 K1b K42 K46 K56 A12 A19 A99
V17 S01
Toyota Camry 112,137 215/50R17 K42 K56 T90 A01 A02 A04
V3 112,137 225/50R17 K1c K42 K56 A05 A08 A09
e6*98/14*0085*.., 112,137 235/45R17 K1c K42 K56 A12 A19 A99
e6*2001/116*0085*.. 112,137 235/50R17 K1c K2b K41 K42 K44 K45 K56 V17 S01
112,137 245/45R17 K1c K2b K41 K42 K56
Toyota Corolla 66-93 205/50R17 A01 K1a K1b K2b K42 A02 A04 A05
E15EJ, E15ES 66-93 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0304*, 66-93 225/45R17 A01 K1c K2b K42 A19 A99 Sth
e11*2001/116*0314*. V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

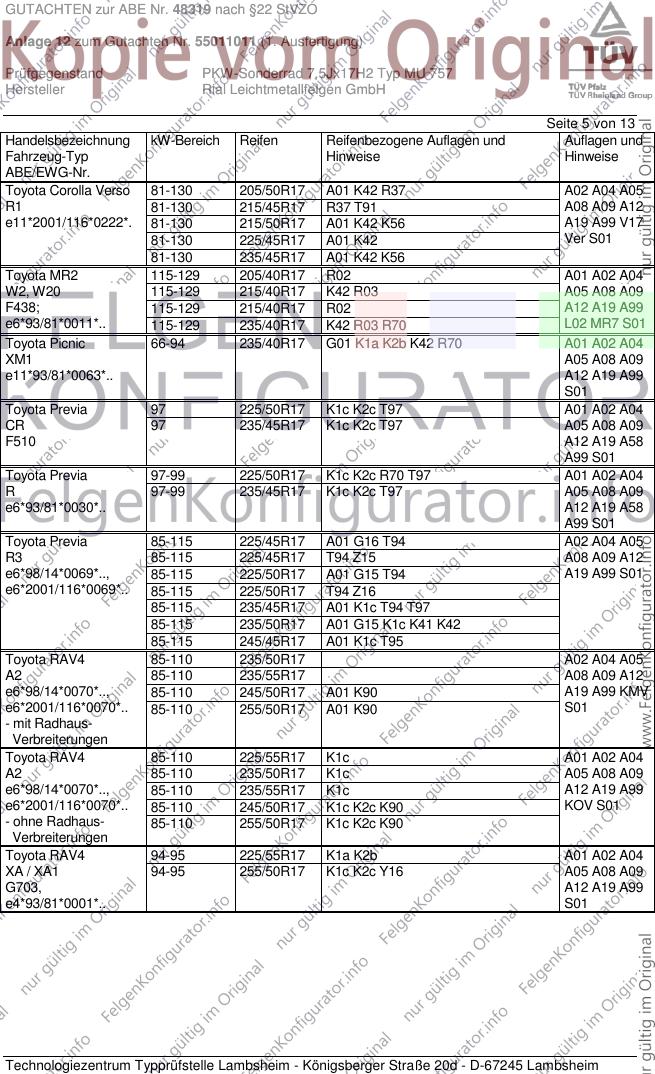

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla Verso 81-130 205/50R17 A01 K42 R37 A02 A04 A05
R1 81-130 215/45R17 R37 T91 A08 A09 A12
e11*2001/116*0222*. 81-130 215/50R17 A01 K42 K56 A19 A99 V17
81-130 225/45R17 A01 K42 Ver S01
81-130 235/45R17 A01 K42 K56
Toyota MR2 115-129 205/40R17 R02 A01 A02 A04
W2, W20 115-129 215/40R17 K42 R03 A05 A08 A09
F438; 115-129 215/40R17 R02 A12 A19 A99
e6*93/81*0011*.. 115-129 235/40R17 K42 R03 R70 L02 MR7 S01
Toyota Picnic 66-94 235/40R17 G01 K1a K2b K42 R70 A01 A02 A04
XM1 A05 A08 A09
e11*93/81*0063*.. A12 A19 A99
S01
Toyota Previa 97 225/50R17 K1c K2c T97 A01 A02 A04
CR 97 235/45R17 K1c K2c T97 A05 A08 A09
F510 A12 A19 A58
A99 S01
Toyota Previa 97-99 225/50R17 K1c K2c R70 T97 A01 A02 A04
R 97-99 235/45R17 K1c K2c T97 A05 A08 A09
e6*93/81*0030*.. A12 A19 A58
A99 S01
Toyota Previa 85-115 225/45R17 A01 G16 T94 A02 A04 A05
R3 85-115 225/45R17 T94 Z15 A08 A09 A12
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94 A19 A99 S01
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16
85-115 235/45R17 A01 K1c T94 T97
85-115 235/50R17 A01 G15 K1c K41 K42
85-115 245/45R17 A01 K1c T95
Toyota RAV4 85-110 235/50R17 A02 A04 A05
A2 85-110 235/55R17 A08 A09 A12
e6*98/14*0070*.., 85-110 245/50R17 A01 K90 A19 A99 KMV
e6*2001/116*0070*.. 85-110 255/50R17 A01 K90 S01
- mit Radhaus-
Verbreiterungen
Toyota RAV4 85-110 225/55R17 K1c A01 A02 A04
A2 85-110 235/50R17 K1c A05 A08 A09
e6*98/14*0070*.., 85-110 235/55R17 K1c A12 A19 A99
e6*2001/116*0070*.. 85-110 245/50R17 K1c K2c K90 KOV S01
- ohne Radhaus- 85-110 255/50R17 K1c K2c K90
Verbreiterungen
Toyota RAV4 94-95 225/55R17 K1a K2b A01 A02 A04
XA / XA1 94-95 255/50R17 K1c K2c Y16 A05 A08 A09
G703, A12 A19 A99
e4*93/81*0001*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

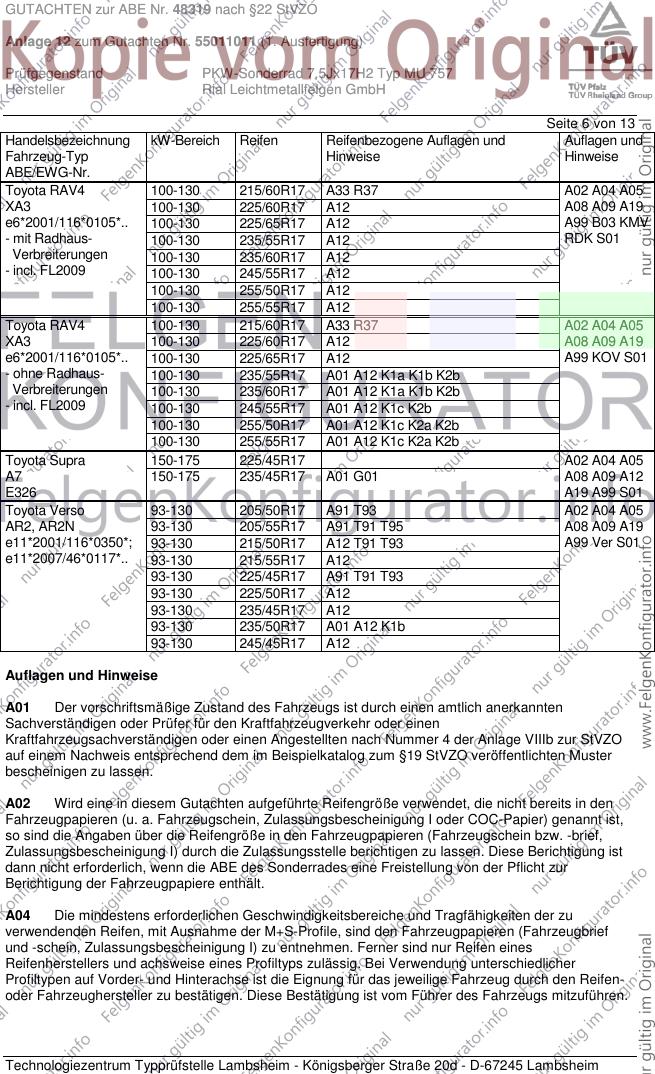

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 100-130 215/60R17 A33 R37 A02 A04 A05
XA3 100-130 225/60R17 A12 A08 A09 A19
e6*2001/116*0105*.. 100-130 225/65R17 A12 A99 B03 KMV
- mit Radhaus- 100-130 235/55R17 A12 RDK S01
Verbreiterungen 100-130 235/60R17 A12
- incl. FL2009 100-130 245/55R17 A12
100-130 255/50R17 A12
100-130 255/55R17 A12
Toyota RAV4 100-130 215/60R17 A33 R37 A02 A04 A05
XA3 100-130 225/60R17 A12 A08 A09 A19
e6*2001/116*0105*.. 100-130 225/65R17 A12 A99 KOV S01
- ohne Radhaus- 100-130 235/55R17 A01 A12 K1a K1b K2b
Verbreiterungen 100-130 235/60R17 A01 A12 K1a K1b K2b
- incl. FL2009 100-130 245/55R17 A01 A12 K1c K2b
100-130 255/50R17 A01 A12 K1c K2a K2b
100-130 255/55R17 A01 A12 K1c K2a K2b
Toyota Supra 150-175 225/45R17 A02 A04 A05
A7 150-175 235/45R17 A01 G01 A08 A09 A12
E326 A19 A99 S01
Toyota Verso 93-130 205/50R17 A91 T93 A02 A04 A05
AR2, AR2N 93-130 205/55R17 A91 T91 T95 A08 A09 A19
e11*2001/116*0350*; 93-130 215/50R17 A12 T91 T93 A99 Ver S01
e11*2007/46*0117*.. 93-130 215/55R17 A12
93-130 225/45R17 A91 T91 T93
93-130 225/50R17 A12
93-130 235/45R17 A12
93-130 235/50R17 A01 A12 K1b
93-130 245/45R17 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

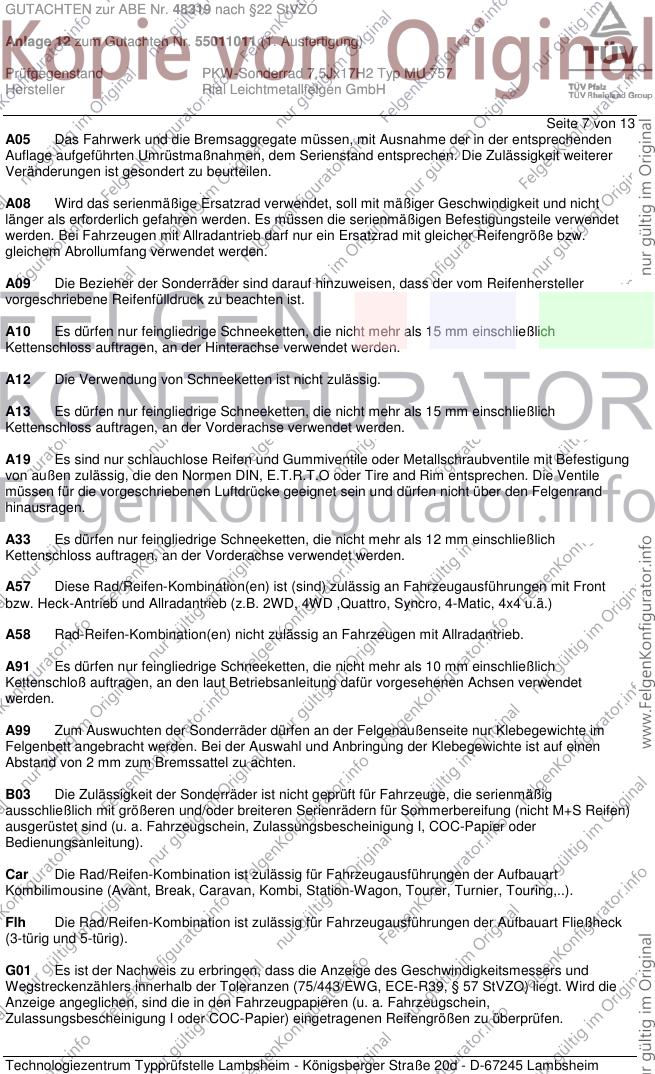

Seite 7 von 13
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

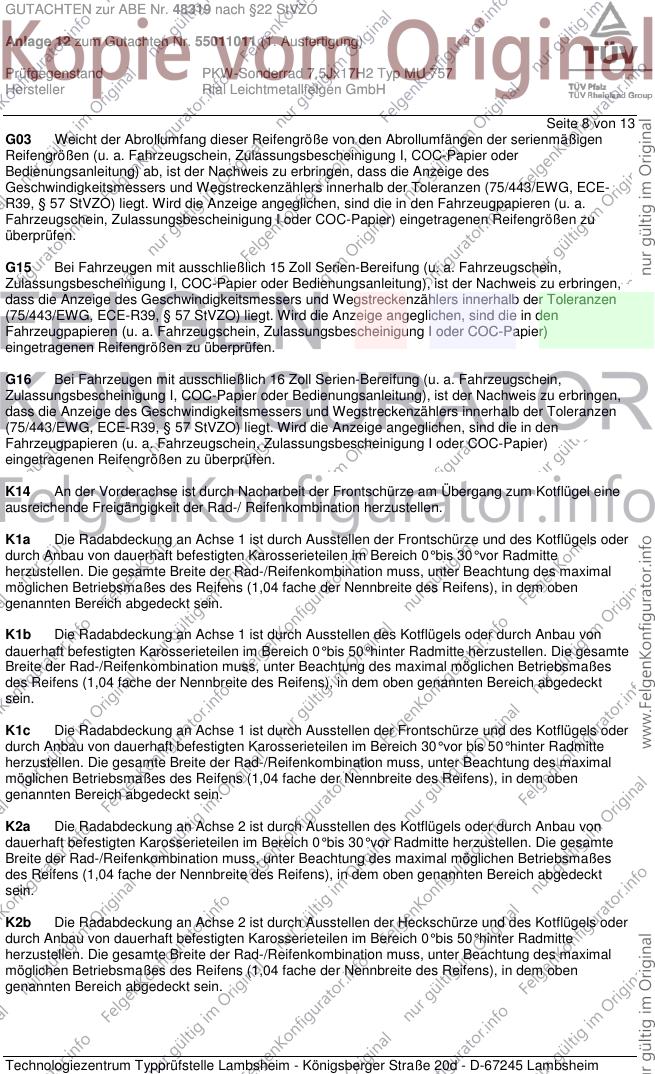

Seite 8 von 13
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

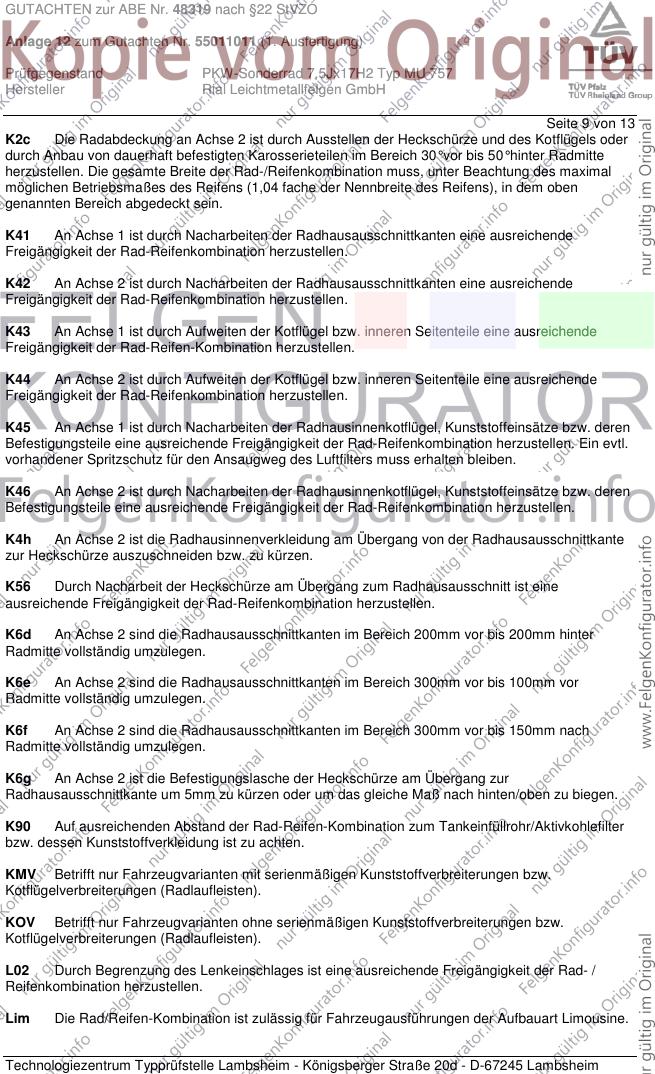

Seite 9 von 13
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 100mm vor
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

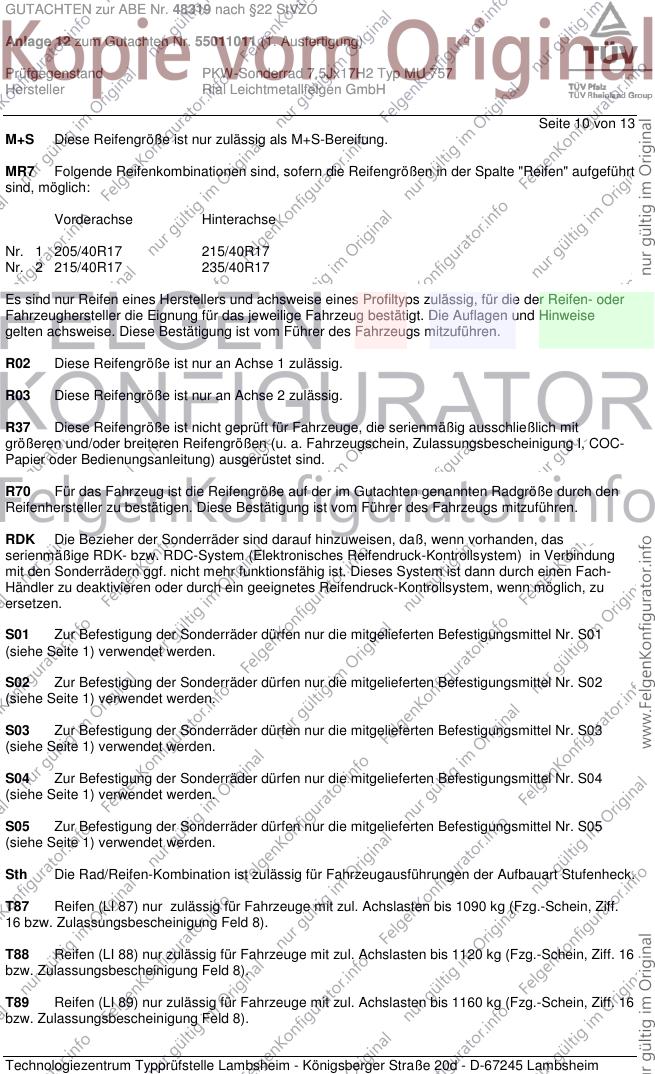

Seite 10 von 13
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MR7 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 215/40R17
Nr. 2 215/40R17 235/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

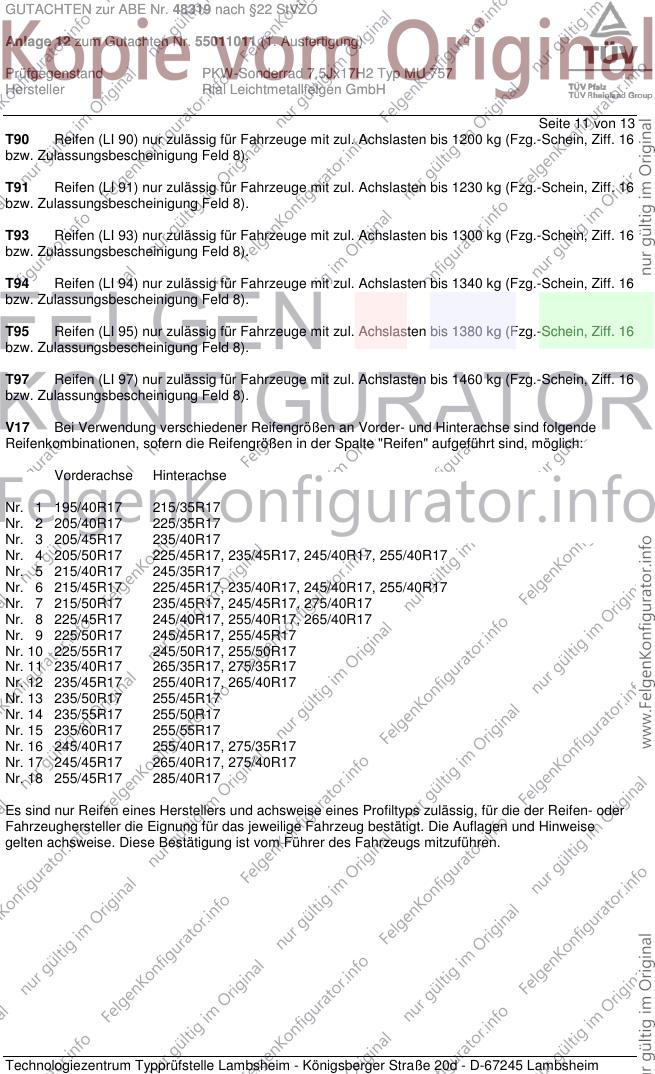

Seite 11 von 13
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH

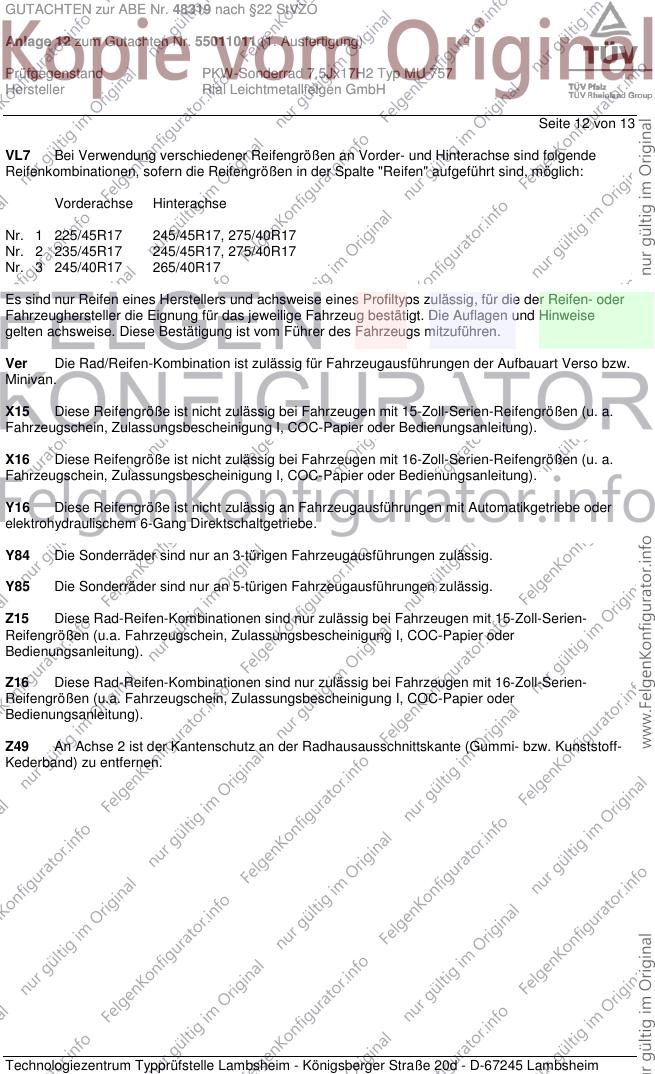

Seite 12 von 13
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
X15 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X16 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48319 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011011 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ MU 757
Hersteller Rial Leichtmetallfelgen GmbH
Seite 13 von 13
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Februar 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 8. Februar 2011
Blauth 00160646.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
