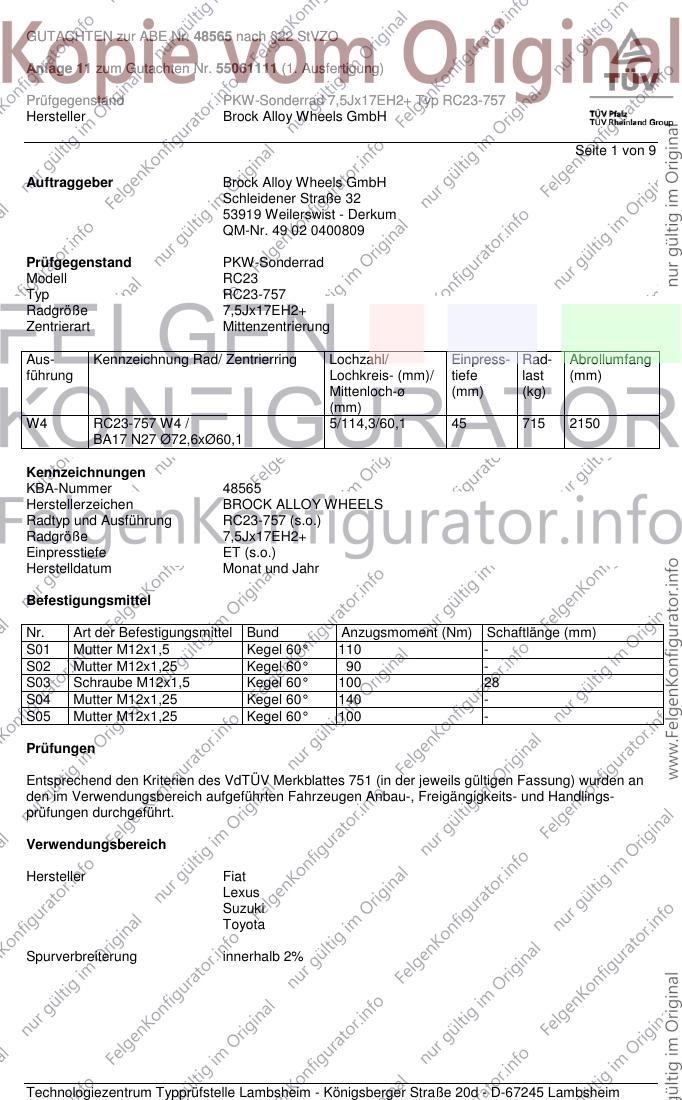

GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 9
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC23
Typ RC23-757
Radgröße 7,5Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 RC23-757 W4 / 5/114,3/60,1 45 715 2150
BA17 N27 Ø72,6xØ60,1
Kennzeichnungen
KBA-Nummer 48565
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung RC23-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,25 Kegel 60° 140 -
S05 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlings-
prüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH

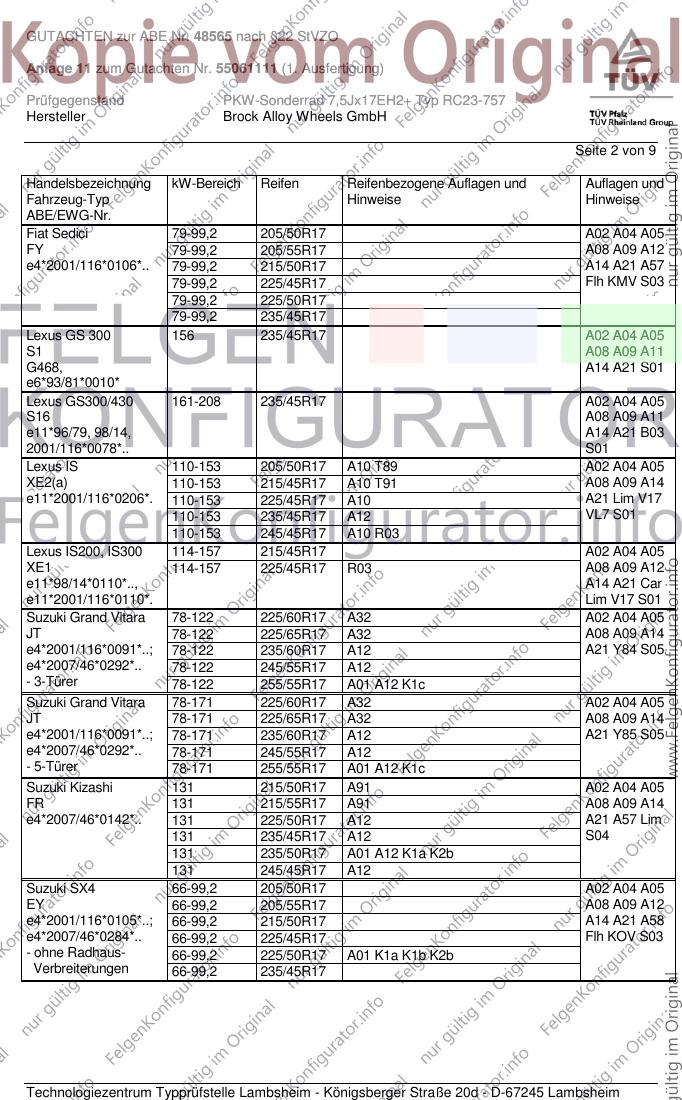

Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A02 A04 A05
FY 79-99,2 205/55R17 A08 A09 A12
e4*2001/116*0106*.. 79-99,2 215/50R17 A14 A21 A57
79-99,2 225/45R17 Flh KMV S03
79-99,2 225/50R17
79-99,2 235/45R17
Lexus GS 300 156 235/45R17 A02 A04 A05
S1 A08 A09 A11
G468, A14 A21 S01
e6*93/81*0010*
Lexus GS300/430 161-208 235/45R17 A02 A04 A05
S16 A08 A09 A11
e11*96/79, 98/14, A14 A21 B03
2001/116*0078*.. S01
Lexus IS 110-153 205/50R17 A10 T89 A02 A04 A05
XE2(a) 110-153 215/45R17 A10 T91 A08 A09 A14
e11*2001/116*0206*. 110-153 225/45R17 A10 A21 Lim V17
110-153 235/45R17 A12 VL7 S01
110-153 245/45R17 A10 R03
Lexus IS200, IS300 114-157 215/45R17 A02 A04 A05
XE1 114-157 225/45R17 R03 A08 A09 A12
e11*98/14*0110*.., A14 A21 Car
e11*2001/116*0110*. Lim V17 S01
Suzuki Grand Vitara 78-122 225/60R17 A32 A02 A04 A05
JT 78-122 225/65R17 A32 A08 A09 A14
e4*2001/116*0091*..; 78-122 235/60R17 A12 A21 Y84 S05
e4*2007/46*0292*.. 78-122 245/55R17 A12
- 3-Türer 78-122 255/55R17 A01 A12 K1c
Suzuki Grand Vitara 78-171 225/60R17 A32 A02 A04 A05
JT 78-171 225/65R17 A32 A08 A09 A14
e4*2001/116*0091*..; 78-171 235/60R17 A12 A21 Y85 S05
e4*2007/46*0292*.. 78-171 245/55R17 A12
- 5-Türer 78-171 255/55R17 A01 A12 K1c
Suzuki Kizashi 131 215/50R17 A91 A02 A04 A05
FR 131 215/55R17 A91 A08 A09 A14
e4*2007/46*0142*.. 131 225/50R17 A12 A21 A57 Lim
131 235/45R17 A12 S04
131 235/50R17 A01 A12 K1a K2b
131 245/45R17 A12
Suzuki SX4 66-99,2 205/50R17 A02 A04 A05
EY 66-99,2 205/55R17 A08 A09 A12
e4*2001/116*0105*..; 66-99,2 215/50R17 A14 A21 A58
e4*2007/46*0284*.. 66-99,2 225/45R17 Flh KOV S03
- ohne Radhaus- 66-99,2 225/50R17 A01 K1a K1b K2b
Verbreiterungen 66-99,2 235/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

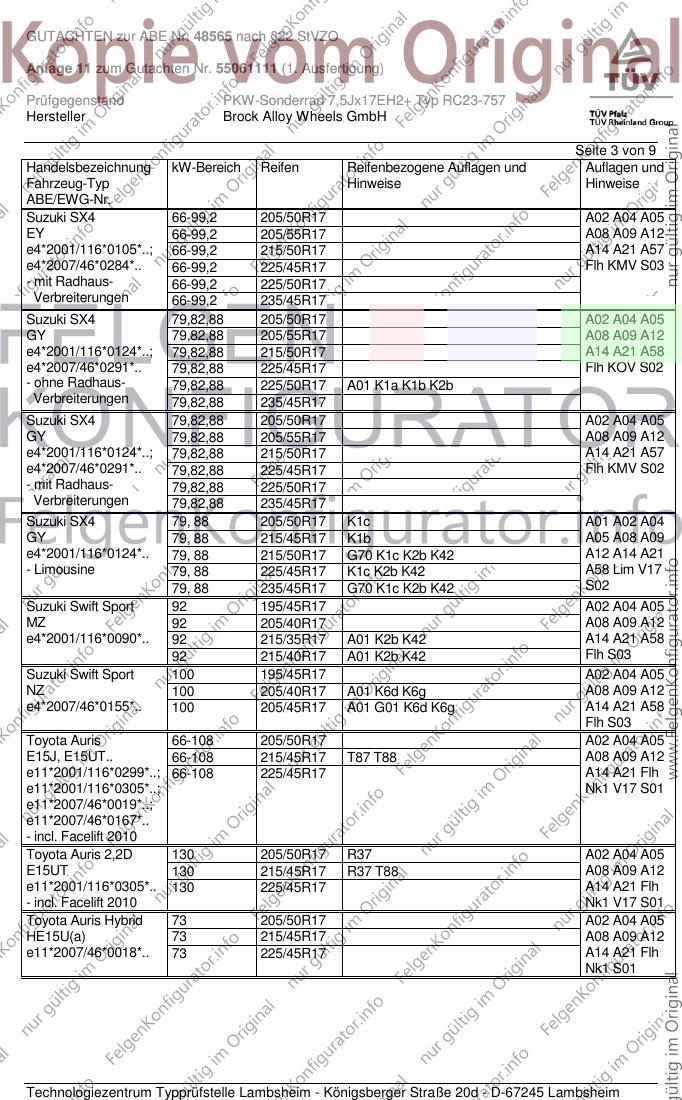

GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 66-99,2 205/50R17 A02 A04 A05
EY 66-99,2 205/55R17 A08 A09 A12
e4*2001/116*0105*..; 66-99,2 215/50R17 A14 A21 A57
e4*2007/46*0284*.. 66-99,2 225/45R17 Flh KMV S03
- mit Radhaus- 66-99,2 225/50R17
Verbreiterungen 66-99,2 235/45R17
Suzuki SX4 79,82,88 205/50R17 A02 A04 A05
GY 79,82,88 205/55R17 A08 A09 A12
e4*2001/116*0124*..; 79,82,88 215/50R17 A14 A21 A58
e4*2007/46*0291*.. 79,82,88 225/45R17 Flh KOV S02
- ohne Radhaus- 79,82,88 225/50R17 A01 K1a K1b K2b
Verbreiterungen 79,82,88 235/45R17
Suzuki SX4 79,82,88 205/50R17 A02 A04 A05
GY 79,82,88 205/55R17 A08 A09 A12
e4*2001/116*0124*..; 79,82,88 215/50R17 A14 A21 A57
e4*2007/46*0291*.. 79,82,88 225/45R17 Flh KMV S02
- mit Radhaus- 79,82,88 225/50R17
Verbreiterungen 79,82,88 235/45R17
Suzuki SX4 79, 88 205/50R17 K1c A01 A02 A04
GY 79, 88 215/45R17 K1b A05 A08 A09
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2b K42 A12 A14 A21
- Limousine 79, 88 225/45R17 K1c K2b K42 A58 Lim V17
79, 88 235/45R17 G70 K1c K2b K42 S02
Suzuki Swift Sport 92 195/45R17 A02 A04 A05
MZ 92 205/40R17 A08 A09 A12
e4*2001/116*0090*.. 92 215/35R17 A01 K2b K42 A14 A21 A58
92 215/40R17 A01 K2b K42 Flh S03
Suzuki Swift Sport 100 195/45R17 A02 A04 A05
NZ 100 205/40R17 A01 K6d K6g A08 A09 A12
e4*2007/46*0155*.. 100 205/45R17 A01 G01 K6d K6g A14 A21 A58
Flh S03
Toyota Auris 66-108 205/50R17 A02 A04 A05
E15J, E15UT.. 66-108 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0299*..; 66-108 225/45R17 A14 A21 Flh
e11*2001/116*0305*..; Nk1 V17 S01
e11*2007/46*0019*..;
e11*2007/46*0167*..
- incl. Facelift 2010
Toyota Auris 2,2D 130 205/50R17 R37 A02 A04 A05
E15UT 130 215/45R17 R37 T88 A08 A09 A12
e11*2001/116*0305*.. 130 225/45R17 A14 A21 Flh
- incl. Facelift 2010 Nk1 V17 S01
Toyota Auris Hybrid 73 205/50R17 A02 A04 A05
HE15U(a) 73 215/45R17 A08 A09 A12
e11*2007/46*0018*.. 73 225/45R17 A14 A21 Flh
Nk1 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH

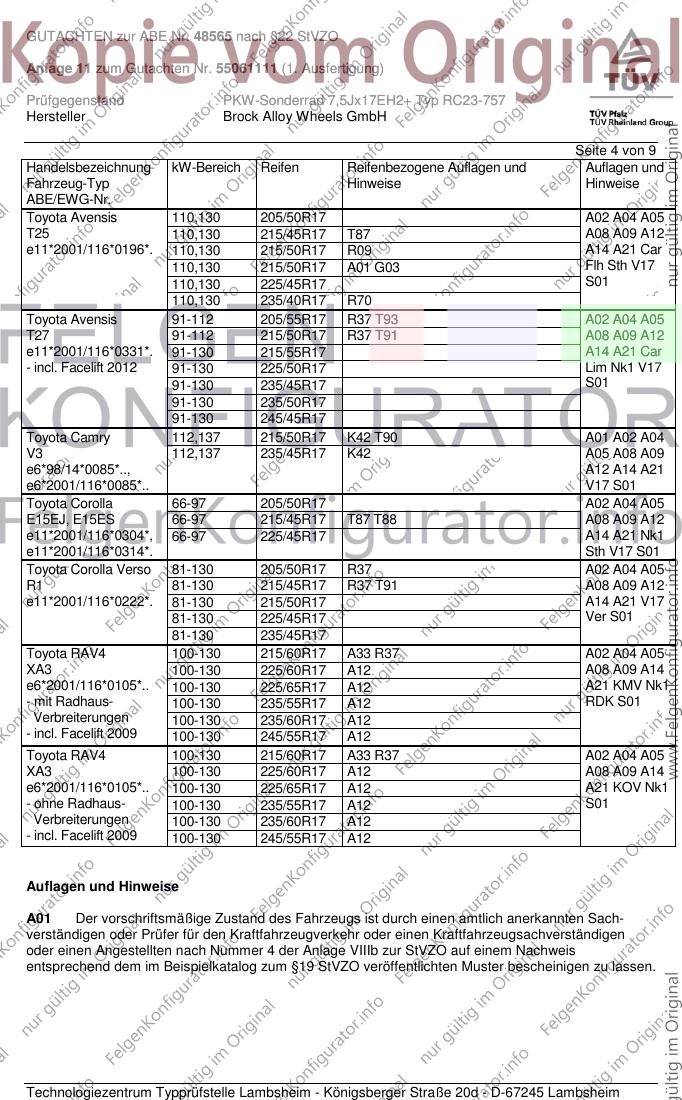

Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 110,130 205/50R17 A02 A04 A05
T25 110,130 215/45R17 T87 A08 A09 A12
e11*2001/116*0196*. 110,130 215/50R17 R09 A14 A21 Car
110,130 215/50R17 A01 G03 Flh Sth V17
110,130 225/45R17 S01
110,130 235/40R17 R70
Toyota Avensis 91-112 205/55R17 R37 T93 A02 A04 A05
T27 91-112 215/50R17 R37 T91 A08 A09 A12
e11*2001/116*0331*. 91-130 215/55R17 A14 A21 Car
- incl. Facelift 2012 91-130 225/50R17 Lim Nk1 V17
91-130 235/45R17 S01
91-130 235/50R17
91-130 245/45R17
Toyota Camry 112,137 215/50R17 K42 T90 A01 A02 A04
V3 112,137 235/45R17 K42 A05 A08 A09
e6*98/14*0085*.., A12 A14 A21
e6*2001/116*0085*.. V17 S01
Toyota Corolla 66-97 205/50R17 A02 A04 A05
E15EJ, E15ES 66-97 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0304*, 66-97 225/45R17 A14 A21 Nk1
e11*2001/116*0314*. Sth V17 S01
Toyota Corolla Verso 81-130 205/50R17 R37 A02 A04 A05
R1 81-130 215/45R17 R37 T91 A08 A09 A12
e11*2001/116*0222*. 81-130 215/50R17 A14 A21 V17
81-130 225/45R17 Ver S01
81-130 235/45R17
Toyota RAV4 100-130 215/60R17 A33 R37 A02 A04 A05
XA3 100-130 225/60R17 A12 A08 A09 A14
e6*2001/116*0105*.. 100-130 225/65R17 A12 A21 KMV Nk1
- mit Radhaus- 100-130 235/55R17 A12 RDK S01
Verbreiterungen 100-130 235/60R17 A12
- incl. Facelift 2009 100-130 245/55R17 A12
Toyota RAV4 100-130 215/60R17 A33 R37 A02 A04 A05
XA3 100-130 225/60R17 A12 A08 A09 A14
e6*2001/116*0105*.. 100-130 225/65R17 A12 A21 KOV Nk1
- ohne Radhaus- 100-130 235/55R17 A12 S01
Verbreiterungen 100-130 235/60R17 A12
- incl. Facelift 2009 100-130 245/55R17 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH

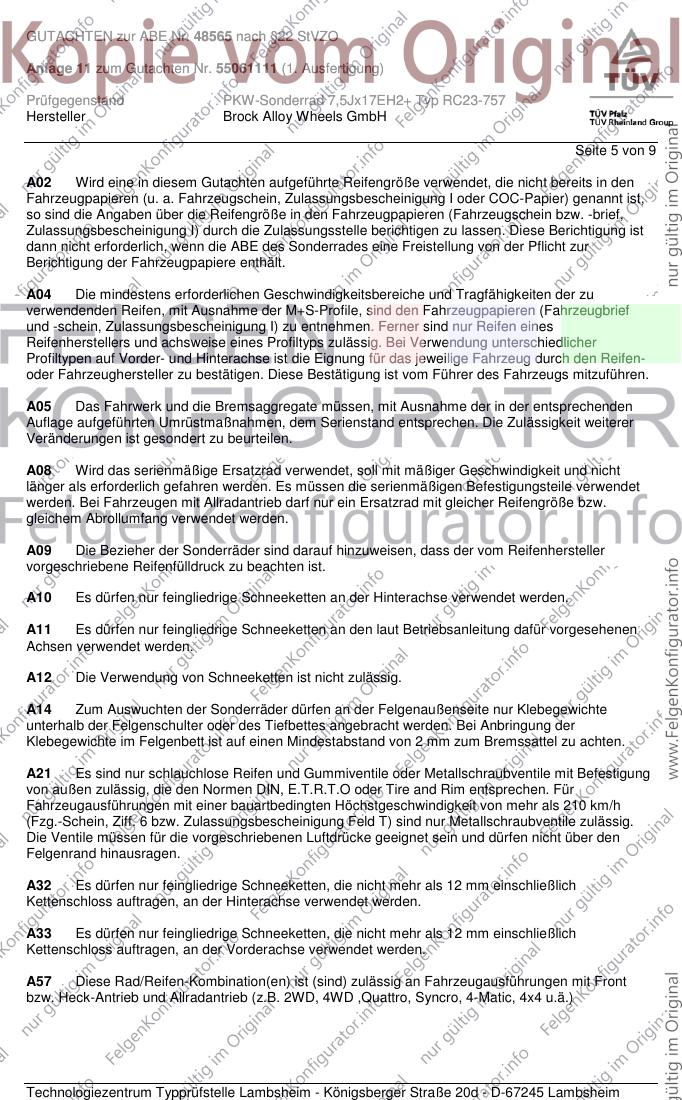

Seite 5 von 9
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH

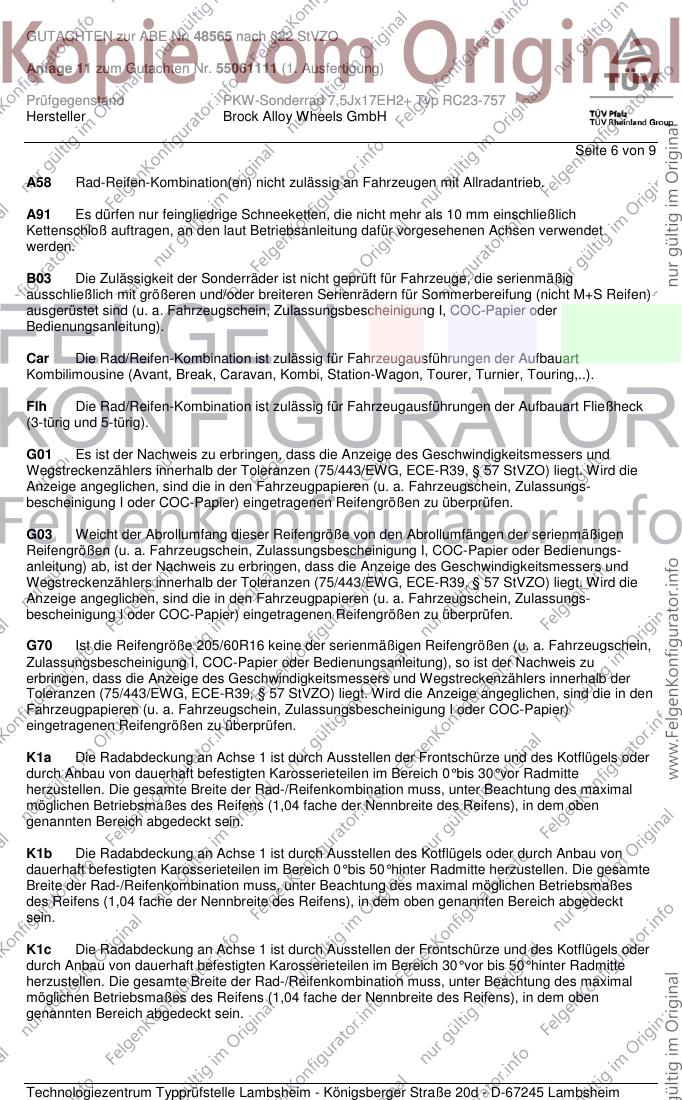

Seite 6 von 9
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungs-
anleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH

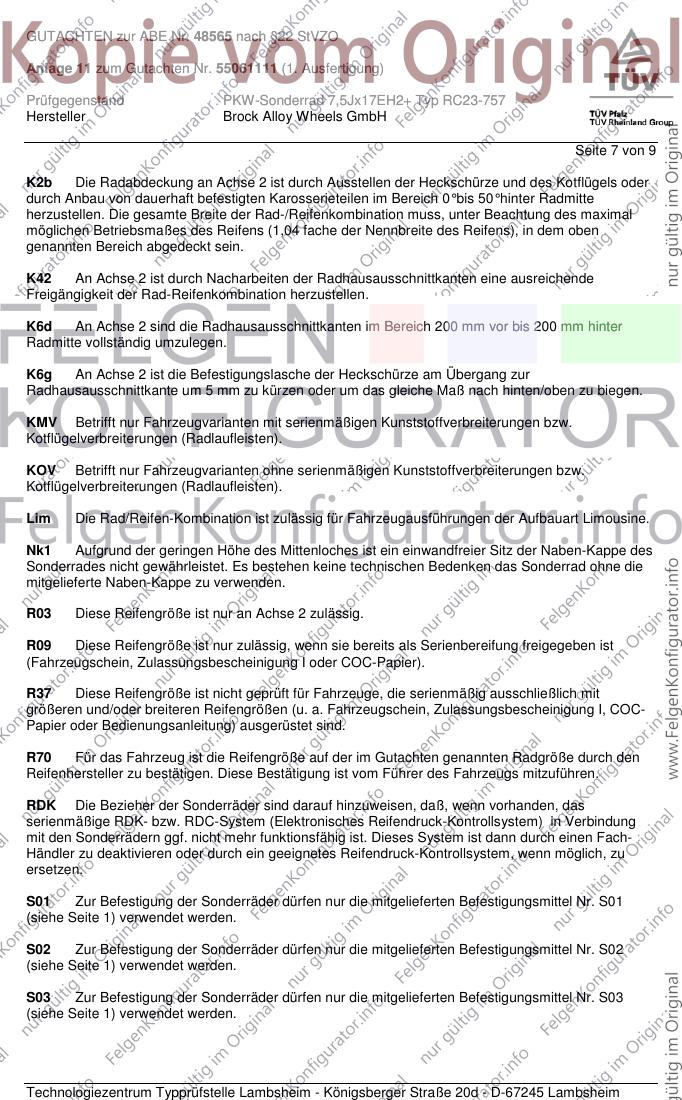

Seite 7 von 9
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH

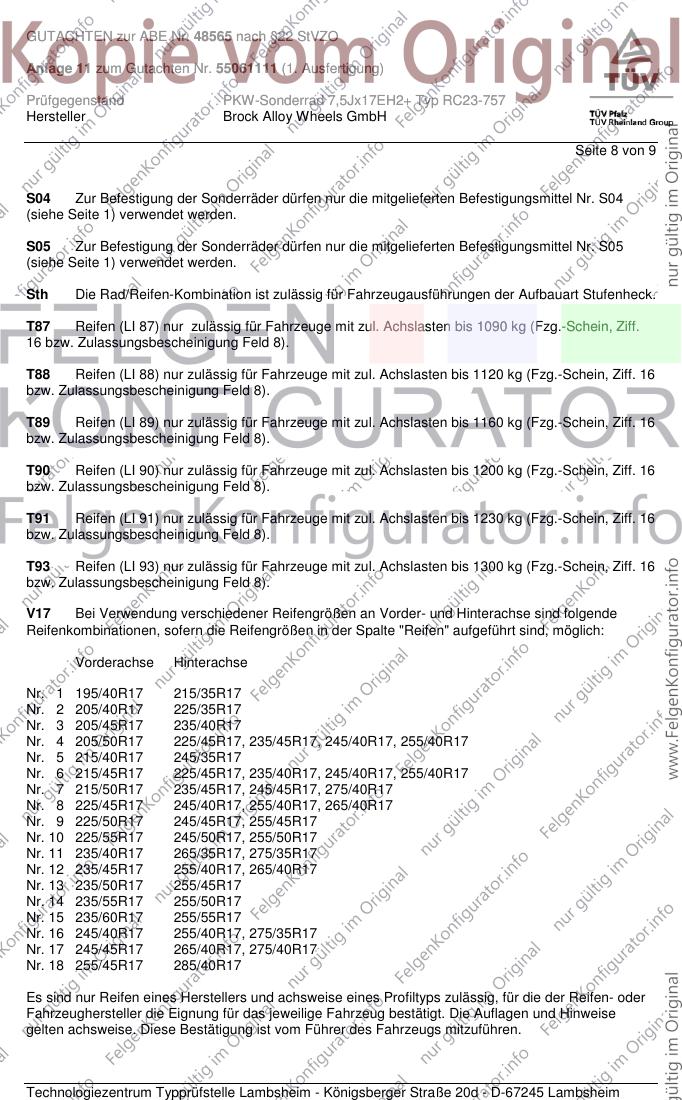

Seite 8 von 9
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48565 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061111 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ RC23-757
Hersteller Brock Alloy Wheels GmbH

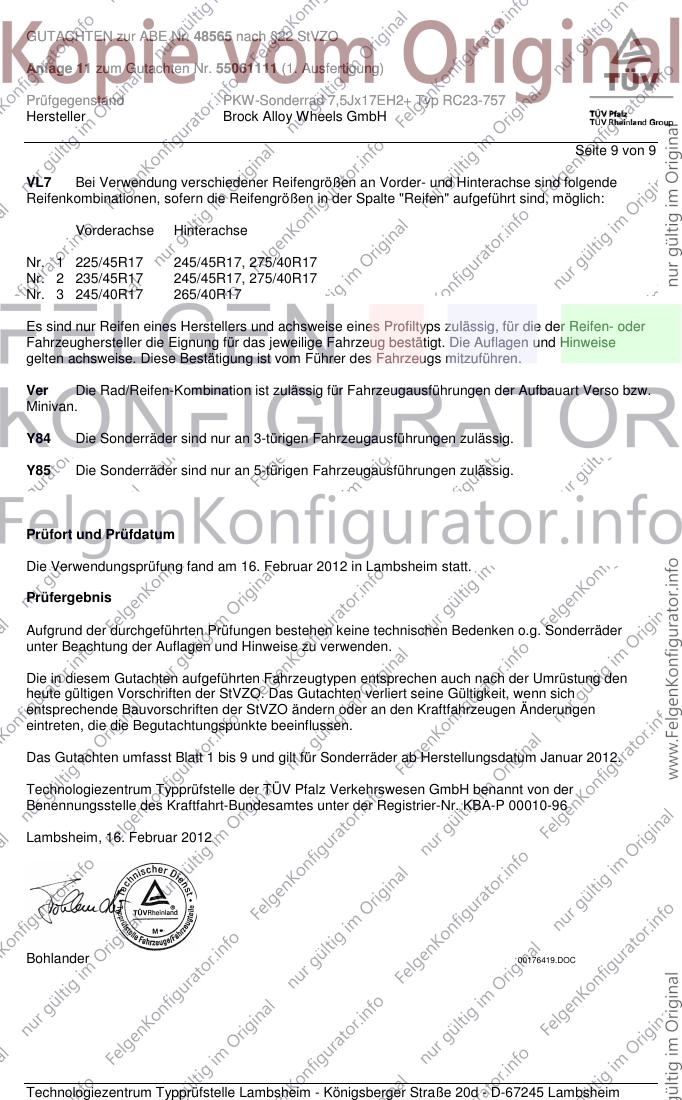

Seite 9 von 9
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Februar 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum Januar 2012.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 16. Februar 2012
Bohlander 00176419.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp RC23 757
KBA 48565
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall nein
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall nein
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall nein
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
