GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 1 von 10
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
QM-Nr.: 1510211010
Prüfgegenstand PKW-Sonderrad
Modell CARMANI CA 9 Compete
Typ CARMANI CA 9 6516
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- CARMANI CA 9 6516 5/114,3/60,1 38 725 2175
LK114,3 / Ø72,6x60,1
Kennzeichnungen
KBA-Nummer 49007
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung CARMANI CA 9 6516 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET ..(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M12x1,5 Kegel 60° 100 28
S03 Mutter M12x1,25 (ZM5) Kegel 60° 90 -
S04 Mutter M12x1,25 (ZM5) Kegel 60° 100 -
S05 Mutter M12x1,25 (ZM5) Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

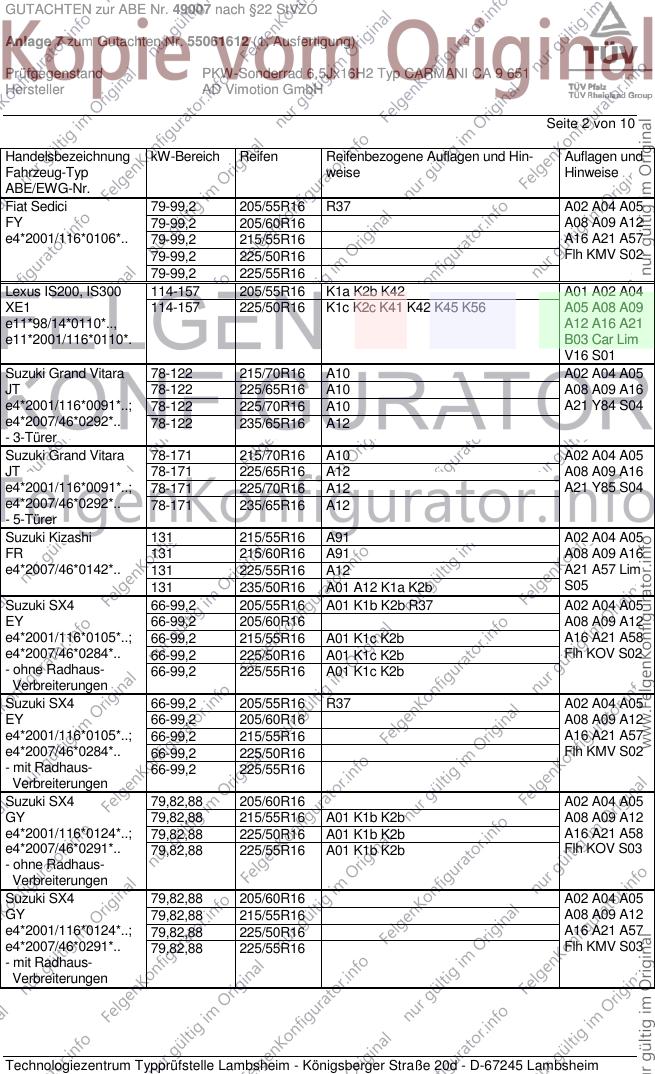

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 R37 A02 A04 A05
FY 79-99,2 205/60R16 A08 A09 A12
e4*2001/116*0106*.. 79-99,2 215/55R16 A16 A21 A57
79-99,2 225/50R16 Flh KMV S02
79-99,2 225/55R16
Lexus IS200, IS300 114-157 205/55R16 K1a K2b K42 A01 A02 A04
XE1 114-157 225/50R16 K1c K2c K41 K42 K45 K56 A05 A08 A09
e11*98/14*0110*.., A12 A16 A21
e11*2001/116*0110*. B03 Car Lim
V16 S01
Suzuki Grand Vitara 78-122 215/70R16 A10 A02 A04 A05
JT 78-122 225/65R16 A10 A08 A09 A16
e4*2001/116*0091*..; 78-122 225/70R16 A10 A21 Y84 S04
e4*2007/46*0292*.. 78-122 235/65R16 A12
- 3-Türer
Suzuki Grand Vitara 78-171 215/70R16 A10 A02 A04 A05
JT 78-171 225/65R16 A12 A08 A09 A16
e4*2001/116*0091*..; 78-171 225/70R16 A12 A21 Y85 S04
e4*2007/46*0292*.. 78-171 235/65R16 A12
- 5-Türer
Suzuki Kizashi 131 215/55R16 A91 A02 A04 A05
FR 131 215/60R16 A91 A08 A09 A16
e4*2007/46*0142*.. 131 225/55R16 A12 A21 A57 Lim
131 235/50R16 A01 A12 K1a K2b S05
Suzuki SX4 66-99,2 205/55R16 A01 K1b K2b R37 A02 A04 A05
EY 66-99,2 205/60R16 A08 A09 A12
e4*2001/116*0105*..; 66-99,2 215/55R16 A01 K1c K2b A16 A21 A58
e4*2007/46*0284*.. 66-99,2 225/50R16 A01 K1c K2b Flh KOV S02
- ohne Radhaus- 66-99,2 225/55R16 A01 K1c K2b
Verbreiterungen
Suzuki SX4 66-99,2 205/55R16 R37 A02 A04 A05
EY 66-99,2 205/60R16 A08 A09 A12
e4*2001/116*0105*..; 66-99,2 215/55R16 A16 A21 A57
e4*2007/46*0284*.. 66-99,2 225/50R16 Flh KMV S02
- mit Radhaus- 66-99,2 225/55R16
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A02 A04 A05
GY 79,82,88 215/55R16 A01 K1b K2b A08 A09 A12
e4*2001/116*0124*..; 79,82,88 225/50R16 A01 K1b K2b A16 A21 A58
e4*2007/46*0291*.. 79,82,88 225/55R16 A01 K1b K2b Flh KOV S03
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A02 A04 A05
GY 79,82,88 215/55R16 A08 A09 A12
e4*2001/116*0124*..; 79,82,88 225/50R16 A16 A21 A57
e4*2007/46*0291*.. 79,82,88 225/55R16 Flh KMV S03
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

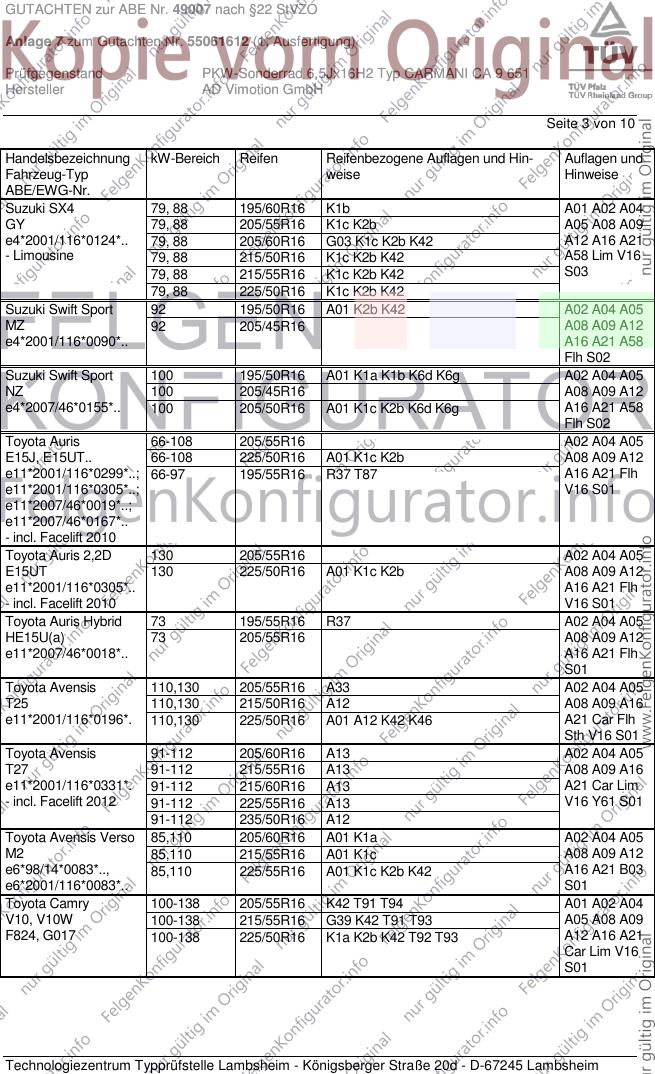

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79, 88 195/60R16 K1b A01 A02 A04
GY 79, 88 205/55R16 K1c K2b A05 A08 A09
e4*2001/116*0124*.. 79, 88 205/60R16 G03 K1c K2b K42 A12 A16 A21
- Limousine 79, 88 215/50R16 K1c K2b K42 A58 Lim V16
79, 88 215/55R16 K1c K2b K42 S03
79, 88 225/50R16 K1c K2b K42
Suzuki Swift Sport 92 195/50R16 A01 K2b K42 A02 A04 A05
MZ 92 205/45R16 A08 A09 A12
e4*2001/116*0090*.. A16 A21 A58
Flh S02
Suzuki Swift Sport 100 195/50R16 A01 K1a K1b K6d K6g A02 A04 A05
NZ 100 205/45R16 A08 A09 A12
e4*2007/46*0155*.. 100 205/50R16 A01 K1c K2b K6d K6g A16 A21 A58
Flh S02
Toyota Auris 66-108 205/55R16 A02 A04 A05
E15J, E15UT.. 66-108 225/50R16 A01 K1c K2b A08 A09 A12
e11*2001/116*0299*..; 66-97 195/55R16 R37 T87 A16 A21 Flh
e11*2001/116*0305*..; V16 S01
e11*2007/46*0019*..;
e11*2007/46*0167*..
- incl. Facelift 2010
Toyota Auris 2,2D 130 205/55R16 A02 A04 A05
E15UT 130 225/50R16 A01 K1c K2b A08 A09 A12
e11*2001/116*0305*.. A16 A21 Flh
- incl. Facelift 2010 V16 S01
Toyota Auris Hybrid 73 195/55R16 R37 A02 A04 A05
HE15U(a) 73 205/55R16 A08 A09 A12
e11*2007/46*0018*.. A16 A21 Flh
S01
Toyota Avensis 110,130 205/55R16 A33 A02 A04 A05
T25 110,130 215/50R16 A12 A08 A09 A16
e11*2001/116*0196*. 110,130 225/50R16 A01 A12 K42 K46 A21 Car Flh
Sth V16 S01
Toyota Avensis 91-112 205/60R16 A13 A02 A04 A05
T27 91-112 215/55R16 A13 A08 A09 A16
e11*2001/116*0331*. 91-112 215/60R16 A13 A21 Car Lim
- incl. Facelift 2012 91-112 225/55R16 A13 V16 Y61 S01
91-112 235/50R16 A12
Toyota Avensis Verso 85,110 205/60R16 A01 K1a A02 A04 A05
M2 85,110 215/55R16 A01 K1c A08 A09 A12
e6*98/14*0083*.., 85,110 225/55R16 A01 K1c K2b K42 A16 A21 B03
e6*2001/116*0083*.. S01
Toyota Camry 100-138 205/55R16 K42 T91 T94 A01 A02 A04
V10, V10W 100-138 215/55R16 G39 K42 T91 T93 A05 A08 A09
F824, G017 100-138 225/50R16 K1a K2b K42 T92 T93 A12 A16 A21
Car Lim V16
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

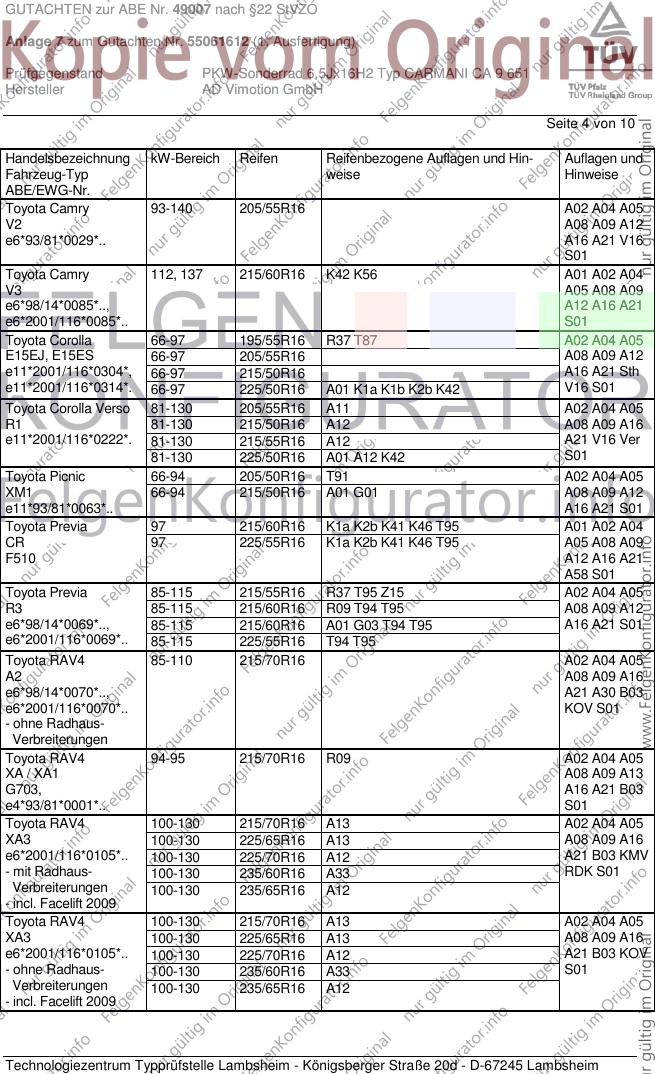

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Camry 93-140 205/55R16 A02 A04 A05
V2 A08 A09 A12
e6*93/81*0029*.. A16 A21 V16
S01
Toyota Camry 112, 137 215/60R16 K42 K56 A01 A02 A04
V3 A05 A08 A09
e6*98/14*0085*.., A12 A16 A21
e6*2001/116*0085*.. S01
Toyota Corolla 66-97 195/55R16 R37 T87 A02 A04 A05
E15EJ, E15ES 66-97 205/55R16 A08 A09 A12
e11*2001/116*0304*, 66-97 215/50R16 A16 A21 Sth
e11*2001/116*0314*. 66-97 225/50R16 A01 K1a K1b K2b K42 V16 S01
Toyota Corolla Verso 81-130 205/55R16 A11 A02 A04 A05
R1 81-130 215/50R16 A12 A08 A09 A16
e11*2001/116*0222*. 81-130 215/55R16 A12 A21 V16 Ver
81-130 225/50R16 A01 A12 K42 S01
Toyota Picnic 66-94 205/50R16 T91 A02 A04 A05
XM1 66-94 215/50R16 A01 G01 A08 A09 A12
e11*93/81*0063*.. A16 A21 S01
Toyota Previa 97 215/60R16 K1a K2b K41 K46 T95 A01 A02 A04
CR 97 225/55R16 K1a K2b K41 K46 T95 A05 A08 A09
F510 A12 A16 A21
A58 S01
Toyota Previa 85-115 215/55R16 R37 T95 Z15 A02 A04 A05
R3 85-115 215/60R16 R09 T94 T95 A08 A09 A12
e6*98/14*0069*.., 85-115 215/60R16 A01 G03 T94 T95 A16 A21 S01
e6*2001/116*0069*.. 85-115 225/55R16 T94 T95
Toyota RAV4 85-110 215/70R16 A02 A04 A05
A2 A08 A09 A16
e6*98/14*0070*.., A21 A30 B03
e6*2001/116*0070*.. KOV S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 94-95 215/70R16 R09 A02 A04 A05
XA / XA1 A08 A09 A13
G703, A16 A21 B03
e4*93/81*0001*.. S01
Toyota RAV4 100-130 215/70R16 A13 A02 A04 A05
XA3 100-130 225/65R16 A13 A08 A09 A16
e6*2001/116*0105*.. 100-130 225/70R16 A12 A21 B03 KMV
- mit Radhaus- 100-130 235/60R16 A33 RDK S01
Verbreiterungen 100-130 235/65R16 A12
- incl. Facelift 2009
Toyota RAV4 100-130 215/70R16 A13 A02 A04 A05
XA3 100-130 225/65R16 A13 A08 A09 A16
e6*2001/116*0105*.. 100-130 225/70R16 A12 A21 B03 KOV
- ohne Radhaus- 100-130 235/60R16 A33 S01
Verbreiterungen 100-130 235/65R16 A12
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

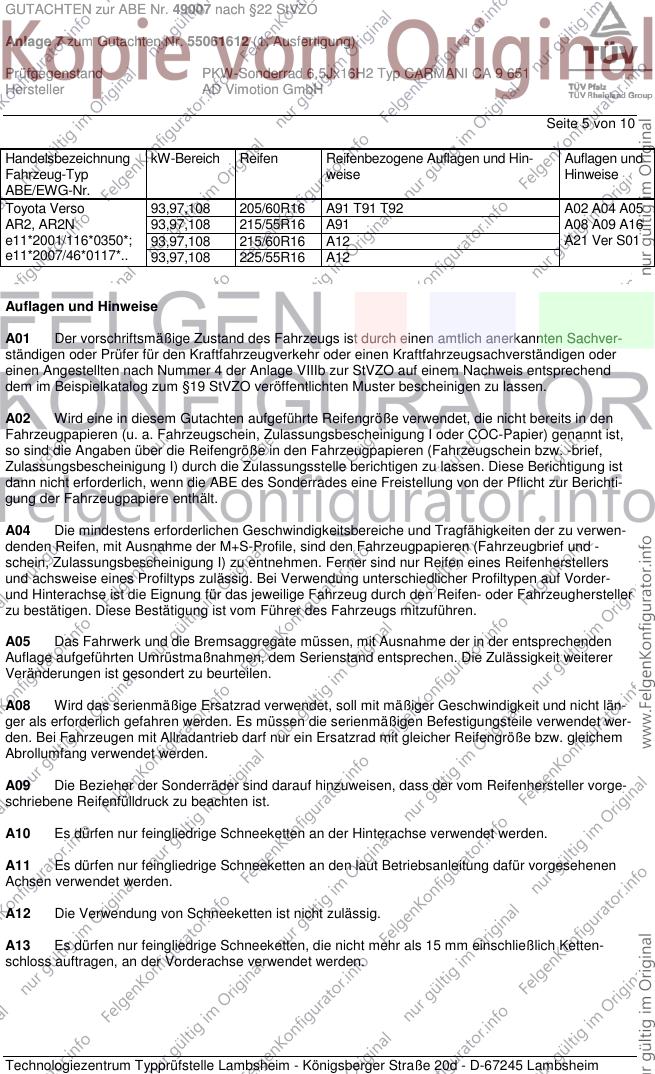

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Verso 93,97,108 205/60R16 A91 T91 T92 A02 A04 A05
AR2, AR2N 93,97,108 215/55R16 A91 A08 A09 A16
e11*2001/116*0350*; 93,97,108 215/60R16 A12 A21 Ver S01
e11*2007/46*0117*.. 93,97,108 225/55R16 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

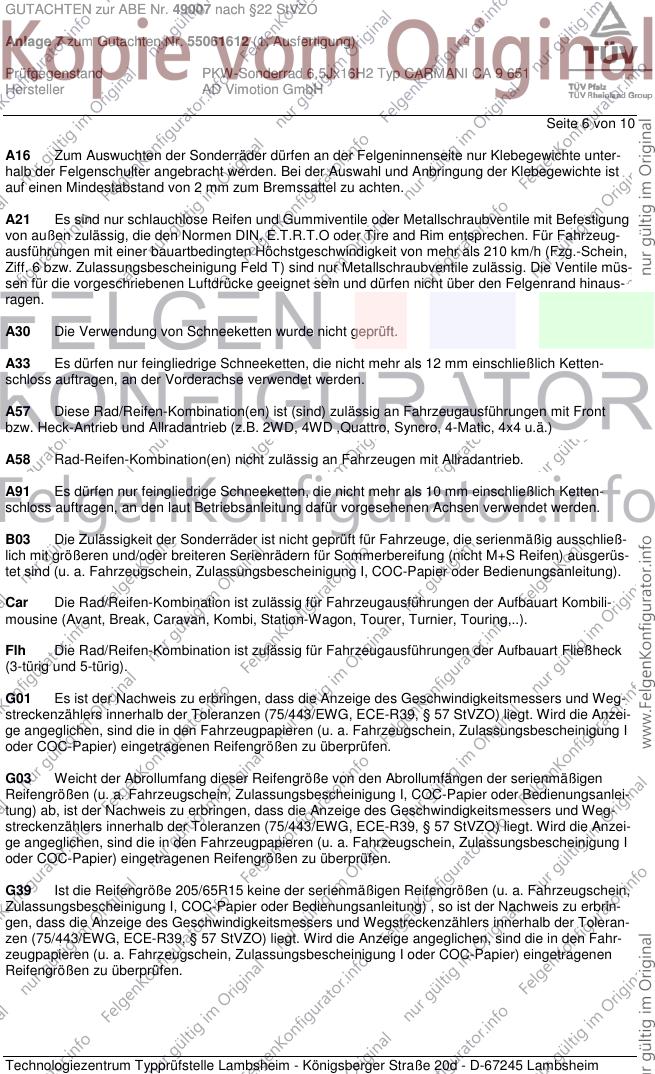

Seite 6 von 10
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G39 Ist die Reifengröße 205/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

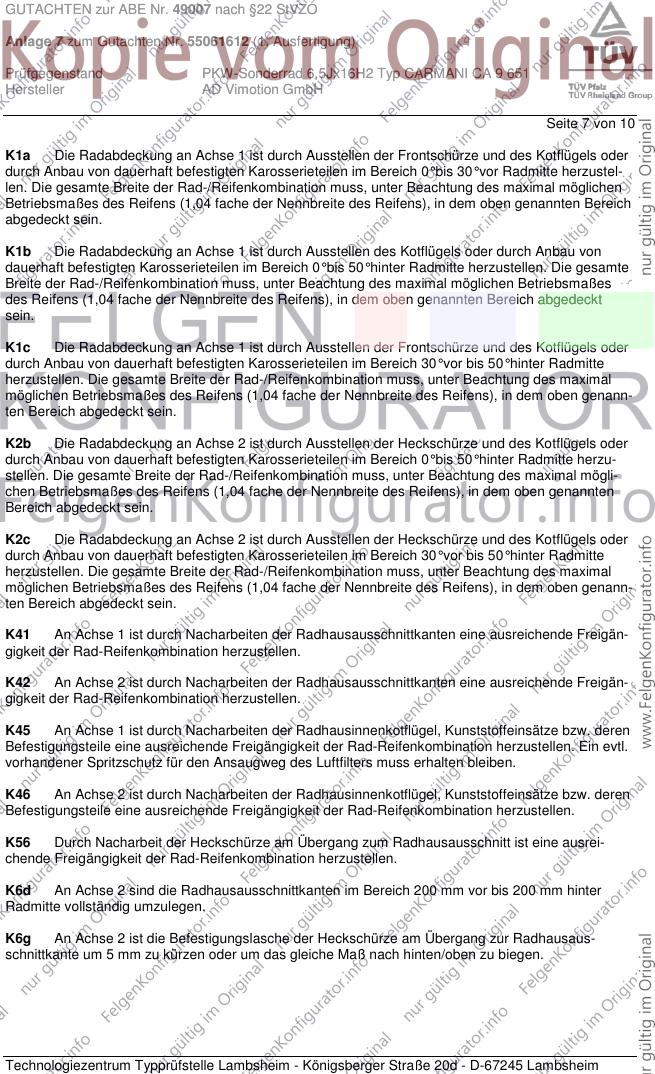

Seite 7 von 10
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 8 von 10
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH

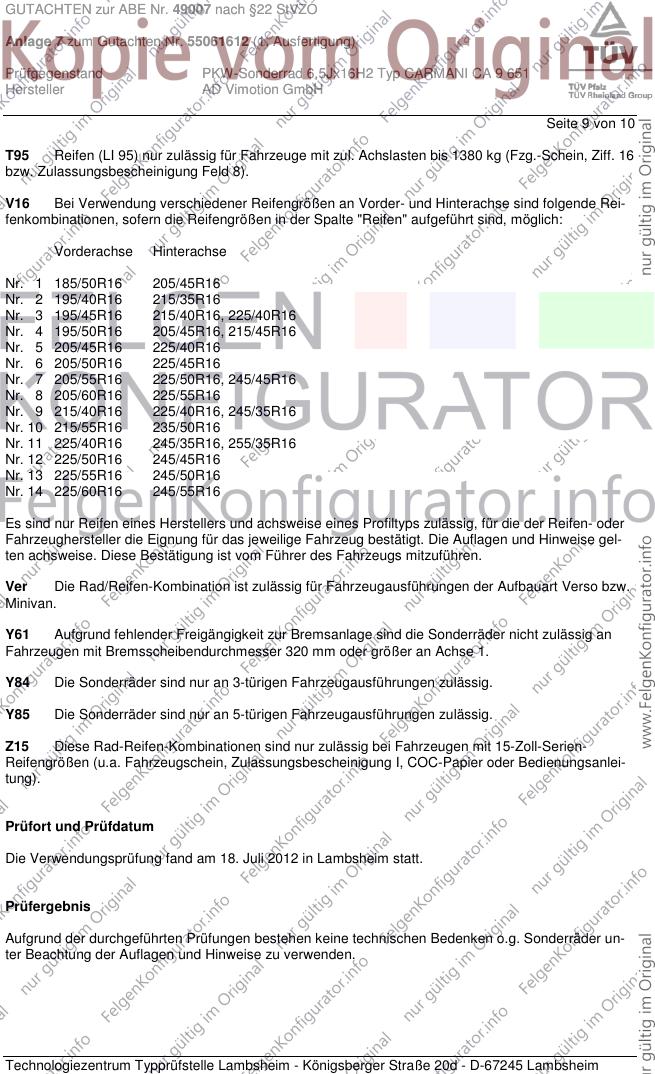

Seite 9 von 10
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16, 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Juli 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49007 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55061612 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ CARMANI CA 9 6516
Hersteller AD Vimotion GmbH
Seite 10 von 10
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juni 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Juli 2012
Haasis 00182694.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
