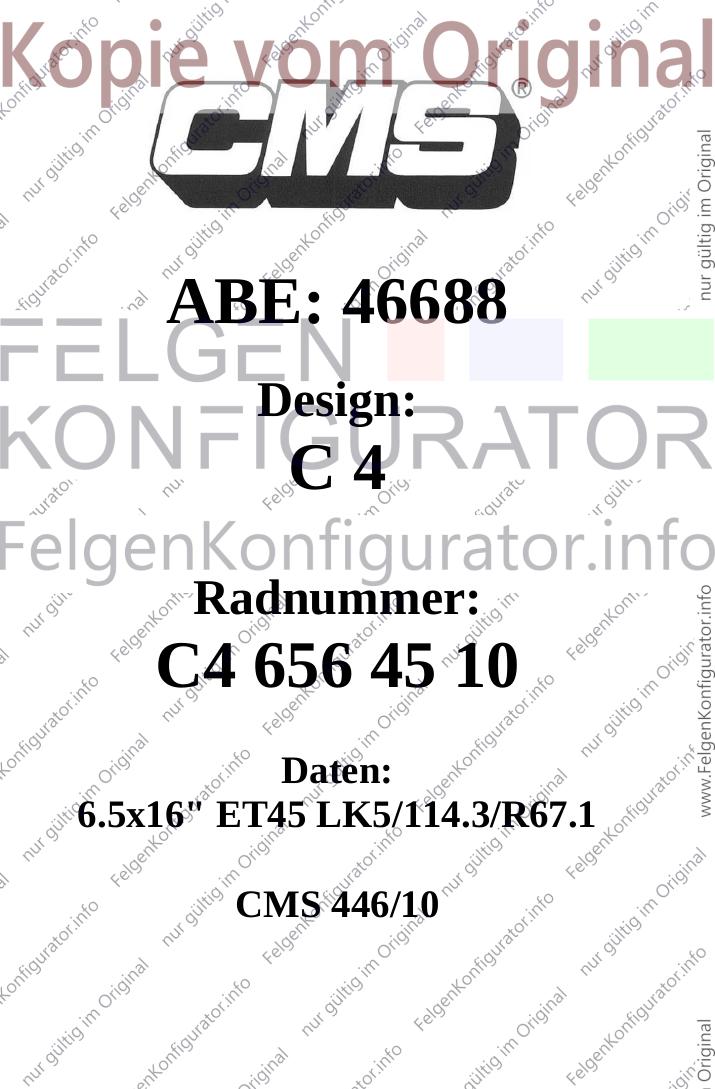

ABE: 46688
Design:
C4
Radnummer:
C4 656 45 10
Daten:
6.5x16" ET45 LK5/114.3/R67.1
CMS 446/10
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de

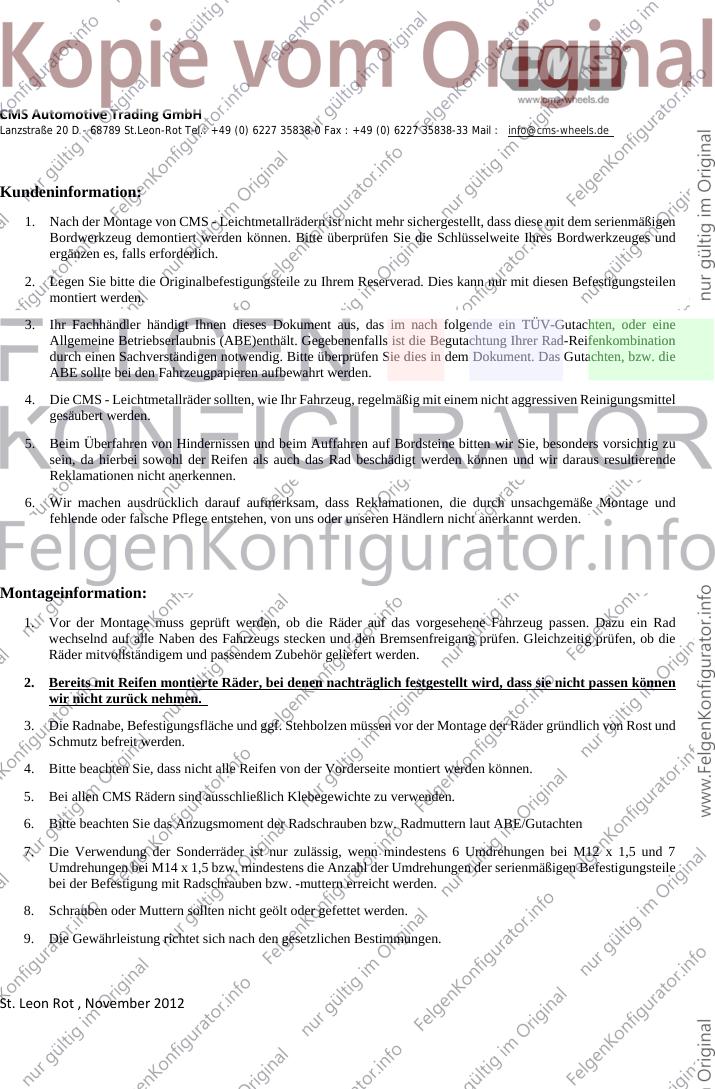

Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012

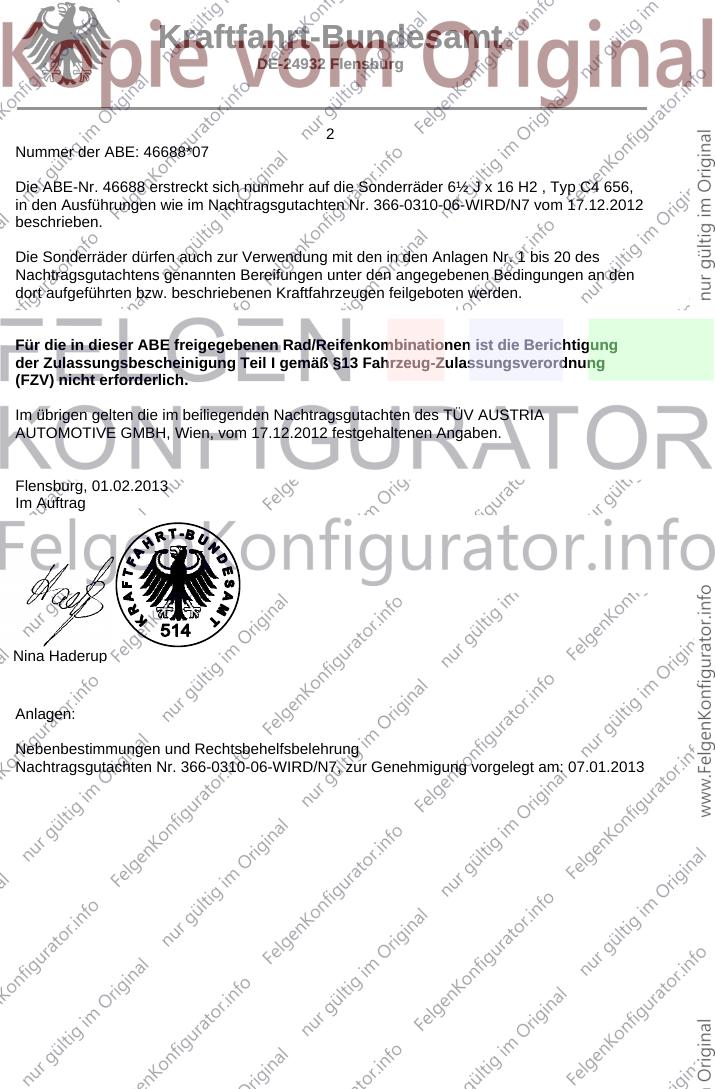

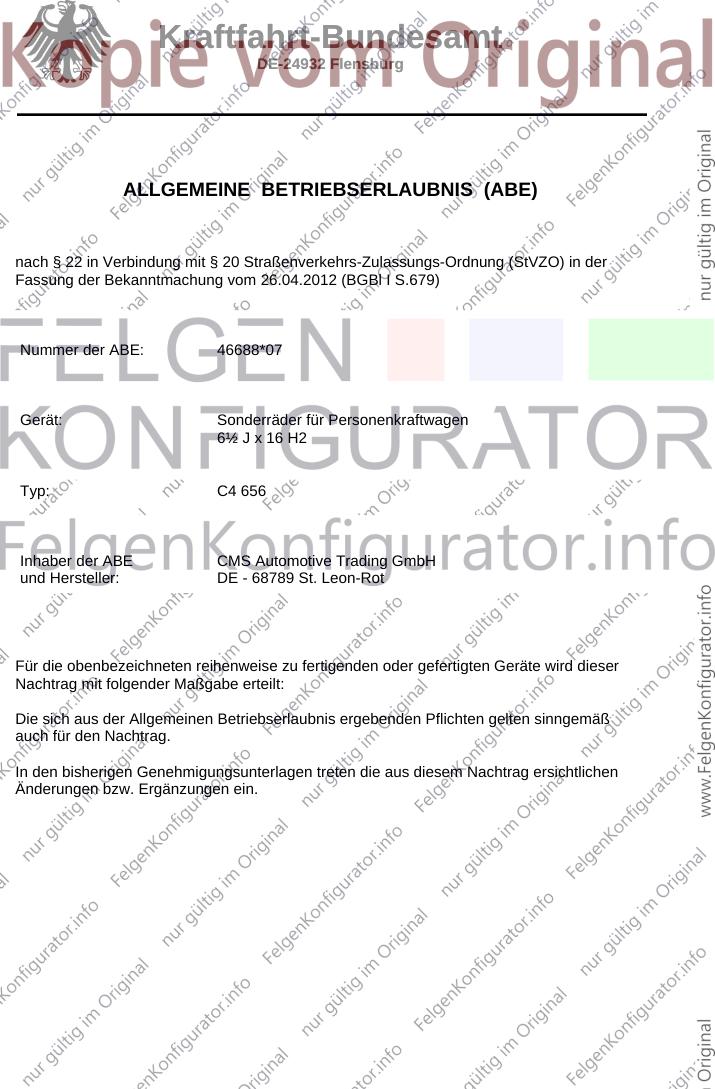

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46688*07
Gerät: Sonderräder für Personenkraftwagen
6½ J x 16 H2
Typ: C4 656
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46688*07
Die ABE-Nr. 46688 erstreckt sich nunmehr auf die Sonderräder 6½ J x 16 H2 , Typ C4 656,
in den Ausführungen wie im Nachtragsgutachten Nr. 366-0310-06-WIRD/N7 vom 17.12.2012
beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 20 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten des TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 17.12.2012 festgehaltenen Angaben.
Flensburg, 01.02.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0310-06-WIRD/N7, zur Genehmigung vorgelegt am: 07.01.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46688*07
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
TÜV AUSTRIA Deutschstraße 10 12-TAAP-3388
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5

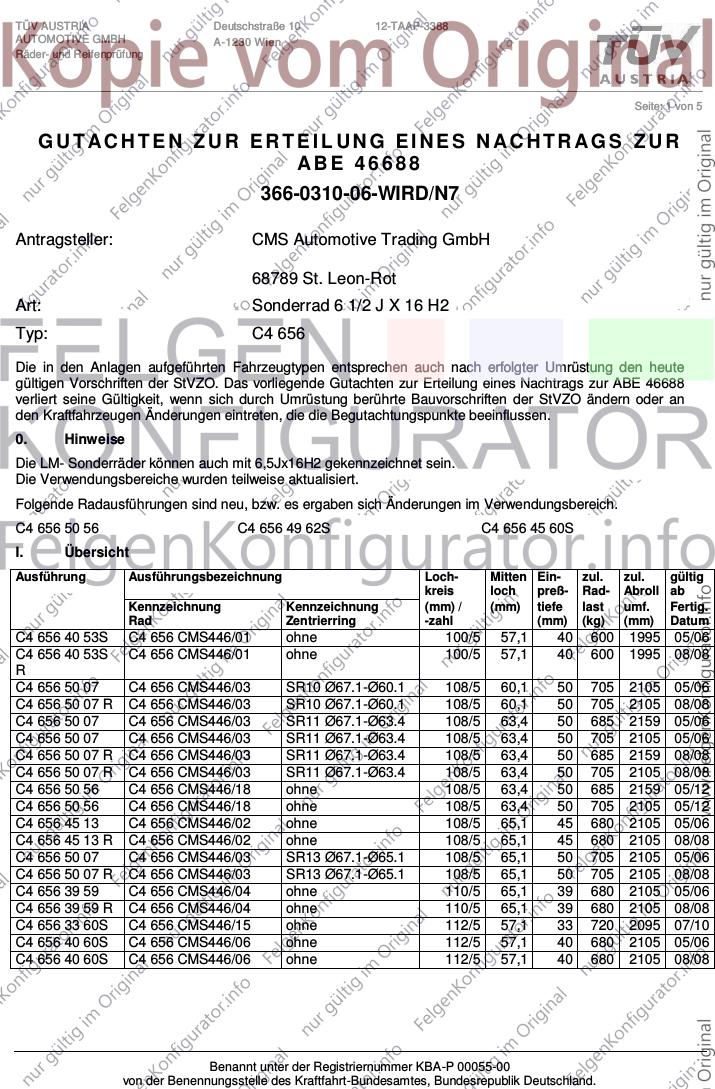

GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 46 688
366-0310-06-WIRD/N7
Antragsteller: CMS Automotive Trading GmbH
68789 St. Leon-Rot
Art: Sonderrad 6 1/2 J X 16 H2
Typ: C4 656
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 46688
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die LM- Sonderräder können auch mit 6,5Jx16H2 gekennzeichnet sein.
Die Verwendungsbereiche wurden teilweise aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
C4 656 50 56 C4 656 49 62S C4 656 45 60S
I. Übersicht
Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
C4 656 40 53S C4 656 CMS446/01 ohne 100/5 57,1 40 600 1995 05/06
C4 656 40 53S C4 656 CMS446/01 ohne 100/5 57,1 40 600 1995 08/08
R
C4 656 50 07 C4 656 CMS446/03 SR10 Ø67.1-Ø60.1 108/5 60,1 50 705 2105 05/06
C4 656 50 07 R C4 656 CMS446/03 SR10 Ø67.1-Ø60.1 108/5 60,1 50 705 2105 08/08
C4 656 50 07 C4 656 CMS446/03 SR11 Ø67.1-Ø63.4 108/5 63,4 50 685 2159 05/06
C4 656 50 07 C4 656 CMS446/03 SR11 Ø67.1-Ø63.4 108/5 63,4 50 705 2105 05/06
C4 656 50 07 R C4 656 CMS446/03 SR11 Ø67.1-Ø63.4 108/5 63,4 50 685 2159 08/08
C4 656 50 07 R C4 656 CMS446/03 SR11 Ø67.1-Ø63.4 108/5 63,4 50 705 2105 08/08
C4 656 50 56 C4 656 CMS446/18 ohne 108/5 63,4 50 685 2159 05/12
C4 656 50 56 C4 656 CMS446/18 ohne 108/5 63,4 50 705 2105 05/12
C4 656 45 13 C4 656 CMS446/02 ohne 108/5 65,1 45 680 2105 05/06
C4 656 45 13 R C4 656 CMS446/02 ohne 108/5 65,1 45 680 2105 08/08
C4 656 50 07 C4 656 CMS446/03 SR13 Ø67.1-Ø65.1 108/5 65,1 50 705 2105 05/06
C4 656 50 07 R C4 656 CMS446/03 SR13 Ø67.1-Ø65.1 108/5 65,1 50 705 2105 08/08
C4 656 39 59 C4 656 CMS446/04 ohne 110/5 65,1 39 680 2105 05/06
C4 656 39 59 R C4 656 CMS446/04 ohne 110/5 65,1 39 680 2105 08/08
C4 656 33 60S C4 656 CMS446/15 ohne 112/5 57,1 33 720 2095 07/10
C4 656 40 60S C4 656 CMS446/06 ohne 112/5 57,1 40 680 2105 05/06
C4 656 40 60S C4 656 CMS446/06 ohne 112/5 57,1 40 680 2105 08/08
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C4 656
Antragsteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________

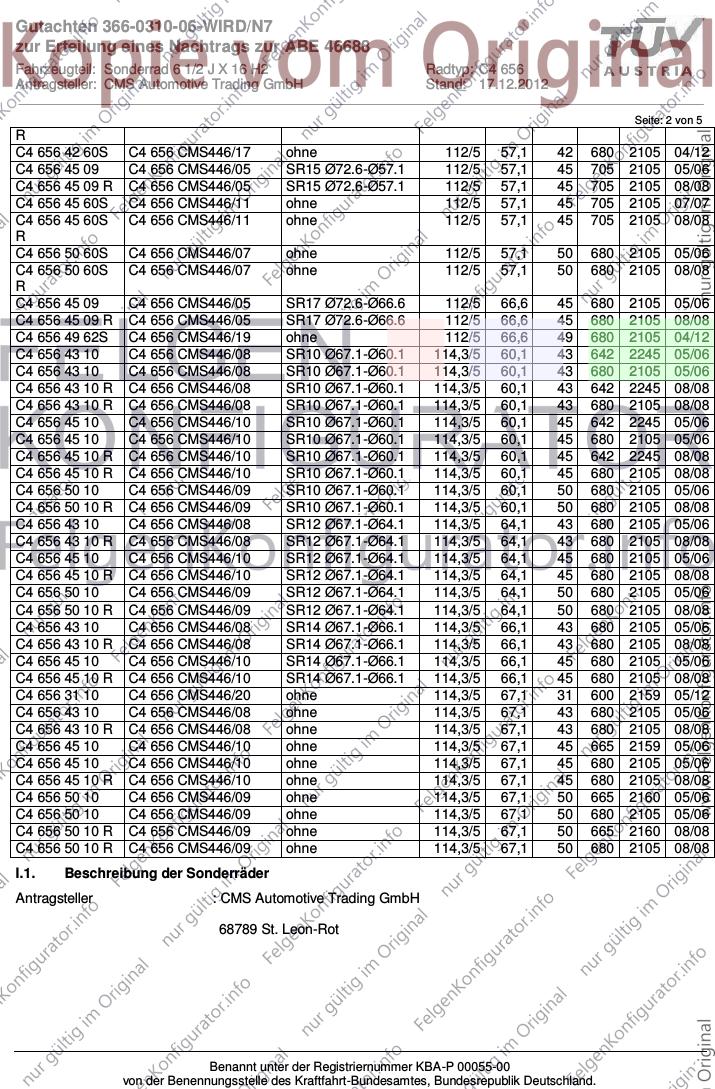

Seite: 2 von 5
R
C4 656 42 60S C4 656 CMS446/17 ohne 112/5 57,1 42 680 2105 04/12
C4 656 45 09 C4 656 CMS446/05 SR15 Ø72.6-Ø57.1 112/5 57,1 45 705 2105 05/06
C4 656 45 09 R C4 656 CMS446/05 SR15 Ø72.6-Ø57.1 112/5 57,1 45 705 2105 08/08
C4 656 45 60S C4 656 CMS446/11 ohne 112/5 57,1 45 705 2105 07/07
C4 656 45 60S C4 656 CMS446/11 ohne 112/5 57,1 45 705 2105 08/08
R
C4 656 50 60S C4 656 CMS446/07 ohne 112/5 57,1 50 680 2105 05/06
C4 656 50 60S C4 656 CMS446/07 ohne 112/5 57,1 50 680 2105 08/08
R
C4 656 45 09 C4 656 CMS446/05 SR17 Ø72.6-Ø66.6 112/5 66,6 45 680 2105 05/06
C4 656 45 09 R C4 656 CMS446/05 SR17 Ø72.6-Ø66.6 112/5 66,6 45 680 2105 08/08
C4 656 49 62S C4 656 CMS446/19 ohne 112/5 66,6 49 680 2105 04/12
C4 656 43 10 C4 656 CMS446/08 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 642 2245 05/06
C4 656 43 10 C4 656 CMS446/08 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 680 2105 05/06
C4 656 43 10 R C4 656 CMS446/08 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 642 2245 08/08
C4 656 43 10 R C4 656 CMS446/08 SR10 Ø67.1-Ø60.1 114,3/5 60,1 43 680 2105 08/08
C4 656 45 10 C4 656 CMS446/10 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 642 2245 05/06
C4 656 45 10 C4 656 CMS446/10 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 680 2105 05/06
C4 656 45 10 R C4 656 CMS446/10 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 642 2245 08/08
C4 656 45 10 R C4 656 CMS446/10 SR10 Ø67.1-Ø60.1 114,3/5 60,1 45 680 2105 08/08
C4 656 50 10 C4 656 CMS446/09 SR10 Ø67.1-Ø60.1 114,3/5 60,1 50 680 2105 05/06
C4 656 50 10 R C4 656 CMS446/09 SR10 Ø67.1-Ø60.1 114,3/5 60,1 50 680 2105 08/08
C4 656 43 10 C4 656 CMS446/08 SR12 Ø67.1-Ø64.1 114,3/5 64,1 43 680 2105 05/06
C4 656 43 10 R C4 656 CMS446/08 SR12 Ø67.1-Ø64.1 114,3/5 64,1 43 680 2105 08/08
C4 656 45 10 C4 656 CMS446/10 SR12 Ø67.1-Ø64.1 114,3/5 64,1 45 680 2105 05/06
C4 656 45 10 R C4 656 CMS446/10 SR12 Ø67.1-Ø64.1 114,3/5 64,1 45 680 2105 08/08
C4 656 50 10 C4 656 CMS446/09 SR12 Ø67.1-Ø64.1 114,3/5 64,1 50 680 2105 05/06
C4 656 50 10 R C4 656 CMS446/09 SR12 Ø67.1-Ø64.1 114,3/5 64,1 50 680 2105 08/08
C4 656 43 10 C4 656 CMS446/08 SR14 Ø67.1-Ø66.1 114,3/5 66,1 43 680 2105 05/06
C4 656 43 10 R C4 656 CMS446/08 SR14 Ø67.1-Ø66.1 114,3/5 66,1 43 680 2105 08/08
C4 656 45 10 C4 656 CMS446/10 SR14 Ø67.1-Ø66.1 114,3/5 66,1 45 680 2105 05/06
C4 656 45 10 R C4 656 CMS446/10 SR14 Ø67.1-Ø66.1 114,3/5 66,1 45 680 2105 08/08
C4 656 31 10 C4 656 CMS446/20 ohne 114,3/5 67,1 31 600 2159 05/12
C4 656 43 10 C4 656 CMS446/08 ohne 114,3/5 67,1 43 680 2105 05/06
C4 656 43 10 R C4 656 CMS446/08 ohne 114,3/5 67,1 43 680 2105 08/08
C4 656 45 10 C4 656 CMS446/10 ohne 114,3/5 67,1 45 665 2159 05/06
C4 656 45 10 C4 656 CMS446/10 ohne 114,3/5 67,1 45 680 2105 05/06
C4 656 45 10 R C4 656 CMS446/10 ohne 114,3/5 67,1 45 680 2105 08/08
C4 656 50 10 C4 656 CMS446/09 ohne 114,3/5 67,1 50 665 2160 05/06
C4 656 50 10 C4 656 CMS446/09 ohne 114,3/5 67,1 50 680 2105 05/06
C4 656 50 10 R C4 656 CMS446/09 ohne 114,3/5 67,1 50 665 2160 08/08
C4 656 50 10 R C4 656 CMS446/09 ohne 114,3/5 67,1 50 680 2105 08/08
I.1. Beschreibung der Sonderräder
Antragsteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C4 656
Antragsteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 3 von 5

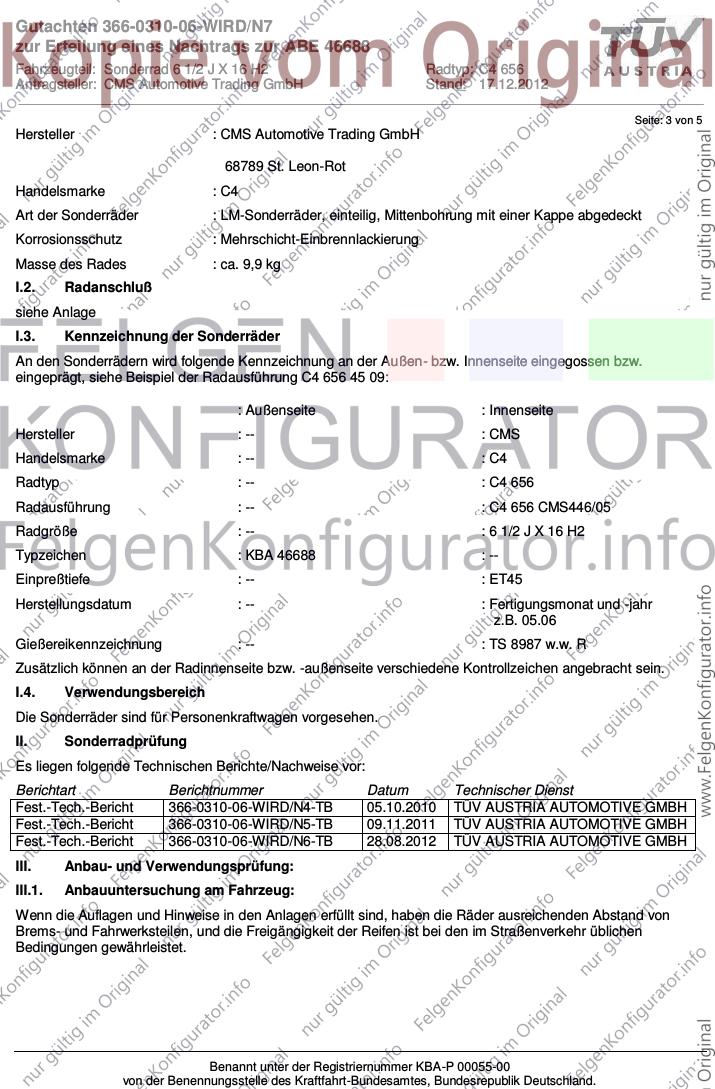

Hersteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Handelsmarke : C4
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 9,9 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung C4 656 45 09:
: Außenseite : Innenseite
Hersteller : -- : CMS
Handelsmarke : -- : C4
Radtyp : -- : C4 656
Radausführung : -- : C4 656 CMS446/05
Radgröße : -- : 6 1/2 J X 16 H2
Typzeichen : KBA 46688 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 05.06
Gießereikennzeichnung : -- : TS 8987 w.w. R
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Es liegen folgende Technischen Berichte/Nachweise vor:
Berichtart Berichtnummer Datum Technischer Dienst
Fest.-Tech.-Bericht 366-0310-06-WIRD/N4-TB 05.10.2010 TÜV AUSTRIA AUTOMOTIVE GMBH
Fest.-Tech.-Bericht 366-0310-06-WIRD/N5-TB 09.11.2011 TÜV AUSTRIA AUTOMOTIVE GMBH
Fest.-Tech.-Bericht 366-0310-06-WIRD/N6-TB 28.08.2012 TÜV AUSTRIA AUTOMOTIVE GMBH
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C4 656
Antragsteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 4 von 5

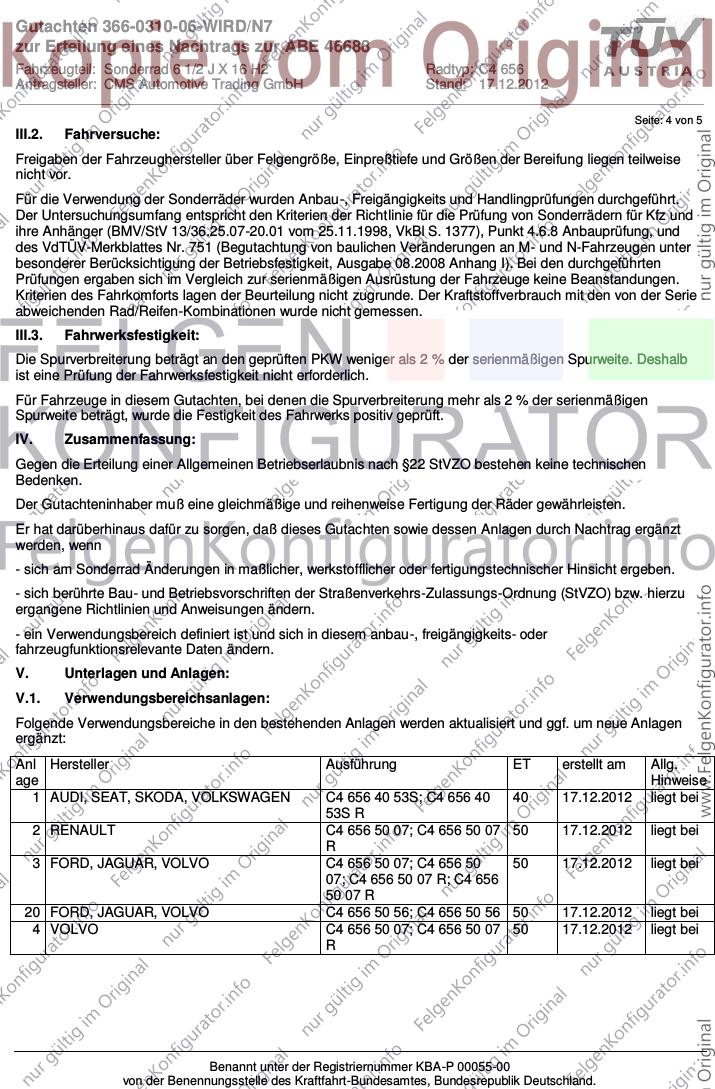

III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
Für Fahrzeuge in diesem Gutachten, bei denen die Spurverbreiterung mehr als 2 % der serienmäßigen
Spurweite beträgt, wurde die Festigkeit des Fahrwerks positiv geprüft.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, SEAT, SKODA, VOLKSWAGEN C4 656 40 53S; C4 656 40 40 17.12.2012 liegt bei
53S R
2 RENAULT C4 656 50 07; C4 656 50 07 50 17.12.2012 liegt bei
R
3 FORD, JAGUAR, VOLVO C4 656 50 07; C4 656 50 50 17.12.2012 liegt bei
07; C4 656 50 07 R; C4 656
50 07 R
20 FORD, JAGUAR, VOLVO C4 656 50 56; C4 656 50 56 50 17.12.2012 liegt bei
4 VOLVO C4 656 50 07; C4 656 50 07 50 17.12.2012 liegt bei
R
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
Fahrzeugteil: Sonderrad 6 1/2 J X 16 H2 Radtyp: C4 656
Antragsteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________

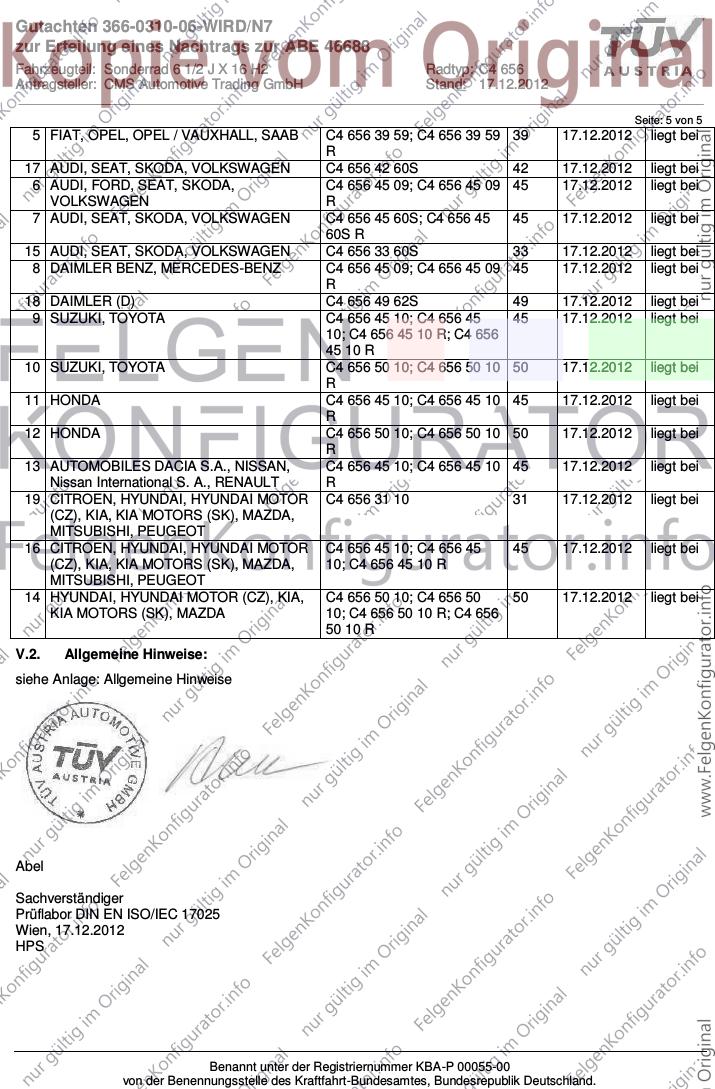

Seite: 5 von 5
5 FIAT, OPEL, OPEL / VAUXHALL, SAAB C4 656 39 59; C4 656 39 59 39 17.12.2012 liegt bei
R
17 AUDI, SEAT, SKODA, VOLKSWAGEN C4 656 42 60S 42 17.12.2012 liegt bei
6 AUDI, FORD, SEAT, SKODA, C4 656 45 09; C4 656 45 09 45 17.12.2012 liegt bei
VOLKSWAGEN R
7 AUDI, SEAT, SKODA, VOLKSWAGEN C4 656 45 60S; C4 656 45 45 17.12.2012 liegt bei
60S R
15 AUDI, SEAT, SKODA, VOLKSWAGEN C4 656 33 60S 33 17.12.2012 liegt bei
8 DAIMLER BENZ, MERCEDES-BENZ C4 656 45 09; C4 656 45 09 45 17.12.2012 liegt bei
R
18 DAIMLER (D) C4 656 49 62S 49 17.12.2012 liegt bei
9 SUZUKI, TOYOTA C4 656 45 10; C4 656 45 45 17.12.2012 liegt bei
10; C4 656 45 10 R; C4 656
45 10 R
10 SUZUKI, TOYOTA C4 656 50 10; C4 656 50 10 50 17.12.2012 liegt bei
R
11 HONDA C4 656 45 10; C4 656 45 10 45 17.12.2012 liegt bei
R
12 HONDA C4 656 50 10; C4 656 50 10 50 17.12.2012 liegt bei
R
13 AUTOMOBILES DACIA S.A., NISSAN, C4 656 45 10; C4 656 45 10 45 17.12.2012 liegt bei
Nissan International S. A., RENAULT R
19 CITROEN, HYUNDAI, HYUNDAI MOTOR C4 656 31 10 31 17.12.2012 liegt bei
(CZ), KIA, KIA MOTORS (SK), MAZDA,
MITSUBISHI, PEUGEOT
16 CITROEN, HYUNDAI, HYUNDAI MOTOR C4 656 45 10; C4 656 45 45 17.12.2012 liegt bei
(CZ), KIA, KIA MOTORS (SK), MAZDA, 10; C4 656 45 10 R
MITSUBISHI, PEUGEOT
14 HYUNDAI, HYUNDAI MOTOR (CZ), KIA, C4 656 50 10; C4 656 50 50 17.12.2012 liegt bei
KIA MOTORS (SK), MAZDA 10; C4 656 50 10 R; C4 656
50 10 R
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
Abel
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 17.12.2012
HPS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688

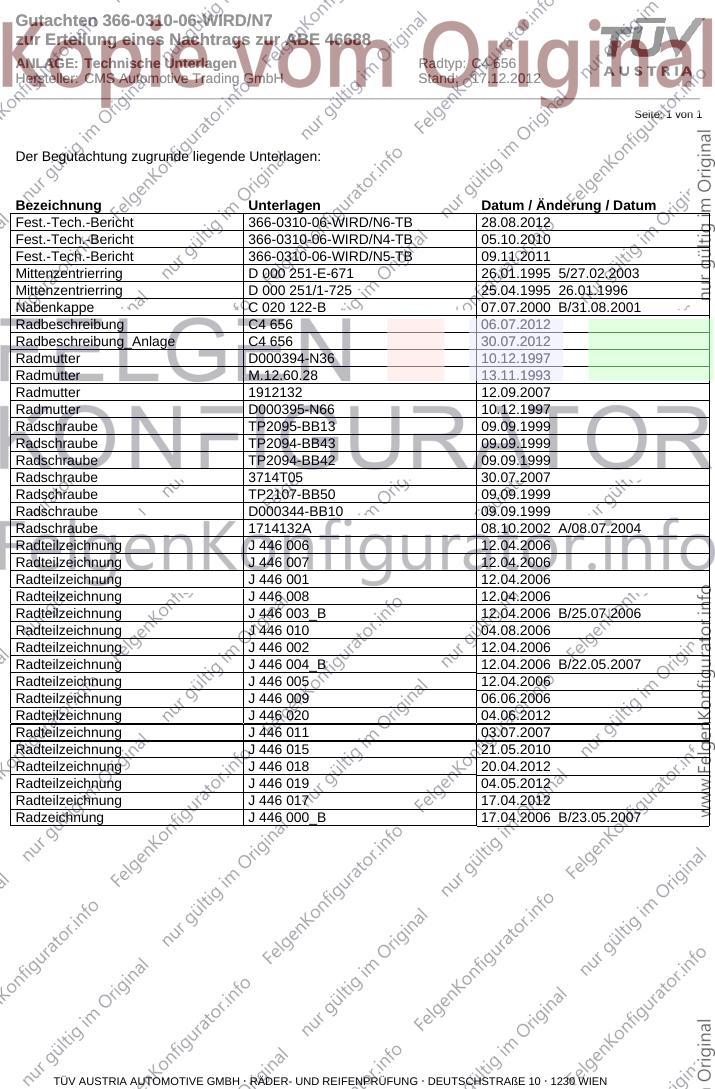

ANLAGE: Technische Unterlagen Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
_______________________________________________________________________________________________________________
Seite: 1 von 1
Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
Fest.-Tech.-Bericht 366-0310-06-WIRD/N6-TB 28.08.2012
Fest.-Tech.-Bericht 366-0310-06-WIRD/N4-TB 05.10.2010
Fest.-Tech.-Bericht 366-0310-06-WIRD/N5-TB 09.11.2011
Mittenzentrierring D 000 251-E-671 26.01.1995 5/27.02.2003
Mittenzentrierring D 000 251/1-725 25.04.1995 26.01.1996
Nabenkappe C 020 122-B 07.07.2000 B/31.08.2001
Radbeschreibung C4 656 06.07.2012
Radbeschreibung_Anlage C4 656 30.07.2012
Radmutter D000394-N36 10.12.1997
Radmutter M.12.60.28 13.11.1993
Radmutter 1912132 12.09.2007
Radmutter D000395-N66 10.12.1997
Radschraube TP2095-BB13 09.09.1999
Radschraube TP2094-BB43 09.09.1999
Radschraube TP2094-BB42 09.09.1999
Radschraube 3714T05 30.07.2007
Radschraube TP2107-BB50 09.09.1999
Radschraube D000344-BB10 09.09.1999
Radschraube 1714132A 08.10.2002 A/08.07.2004
Radteilzeichnung J 446 006 12.04.2006
Radteilzeichnung J 446 007 12.04.2006
Radteilzeichnung J 446 001 12.04.2006
Radteilzeichnung J 446 008 12.04.2006
Radteilzeichnung J 446 003_B 12.04.2006 B/25.07.2006
Radteilzeichnung J 446 010 04.08.2006
Radteilzeichnung J 446 002 12.04.2006
Radteilzeichnung J 446 004_B 12.04.2006 B/22.05.2007
Radteilzeichnung J 446 005 12.04.2006
Radteilzeichnung J 446 009 06.06.2006
Radteilzeichnung J 446 020 04.06.2012
Radteilzeichnung J 446 011 03.07.2007
Radteilzeichnung J 446 015 21.05.2010
Radteilzeichnung J 446 018 20.04.2012
Radteilzeichnung J 446 019 04.05.2012
Radteilzeichnung J 446 017 17.04.2012
Radzeichnung J 446 000_B 17.04.2006 B/23.05.2007
TÜV AUSTRIA AUTOMOTIVE GMBH x RÄDER- UND REIFENPRÜFUNG x DEUTSCHSTRAßE 10 x 1230 WIEN
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: Allgemeine Hinweise Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 1 von 1

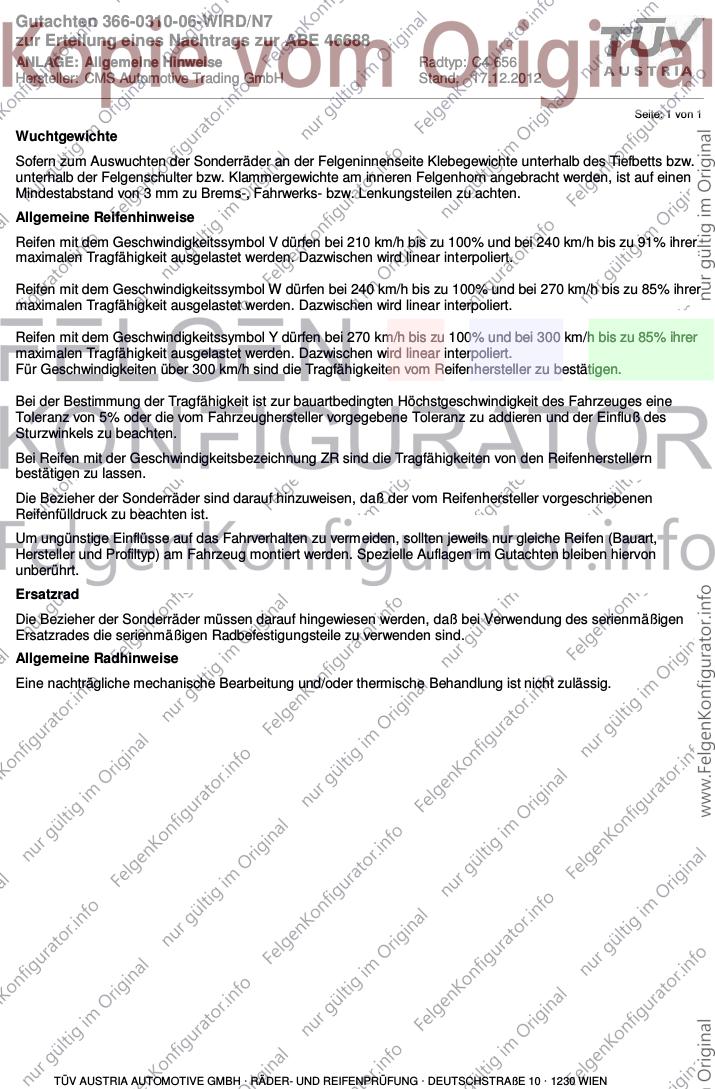

Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688

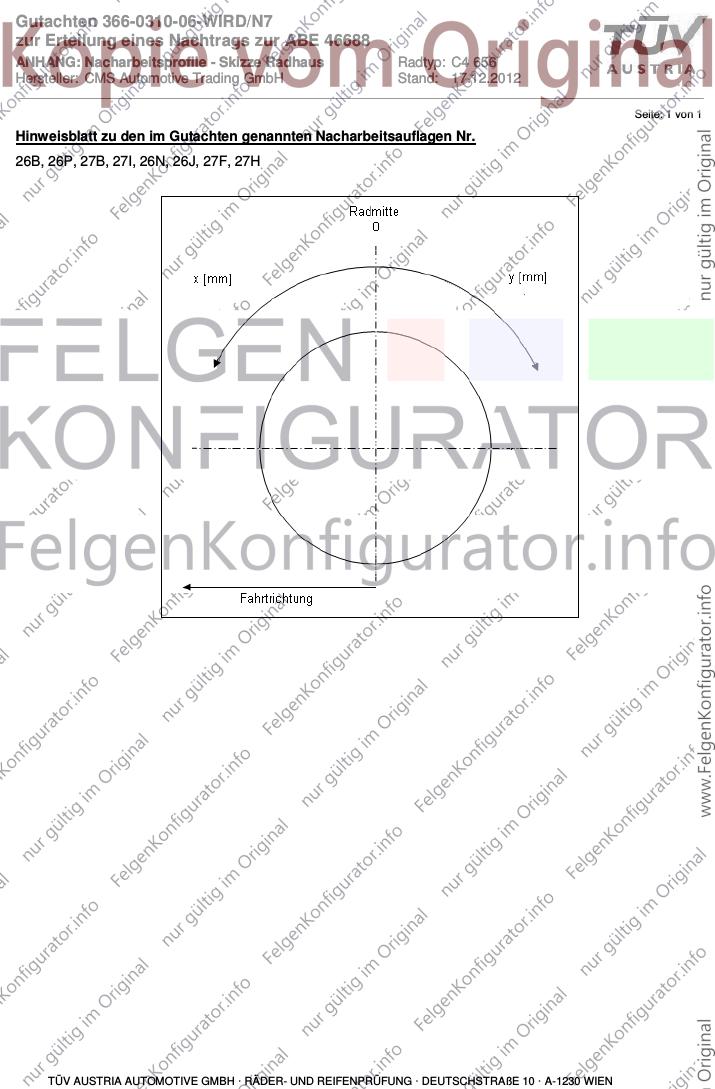

ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 1 von 1

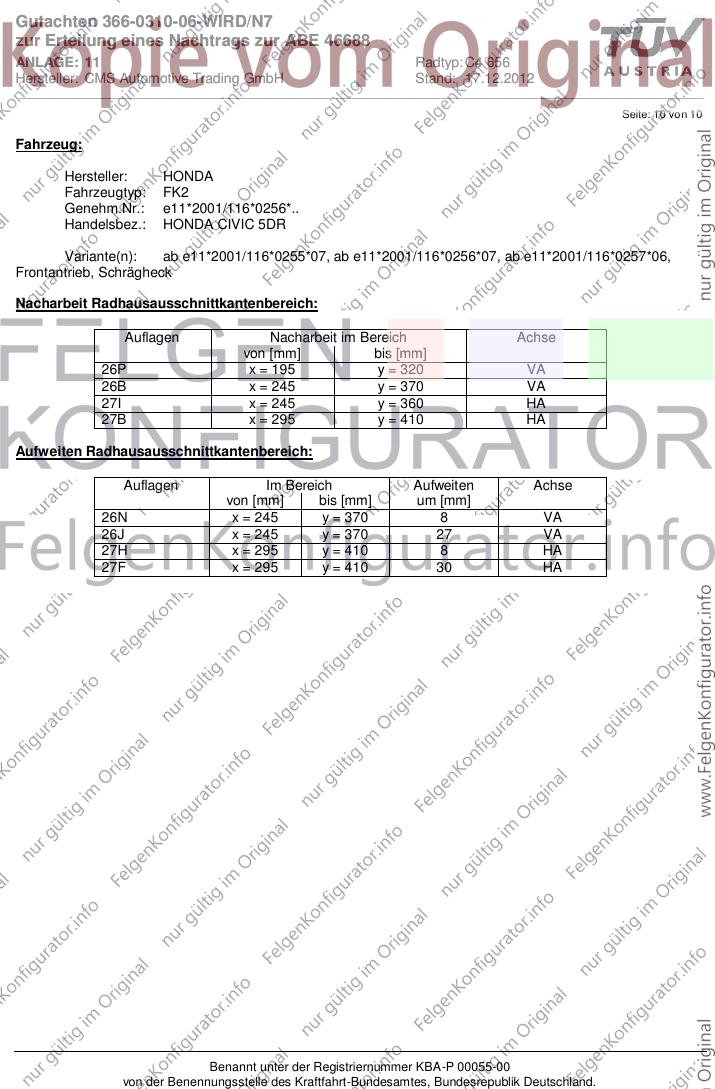

Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688

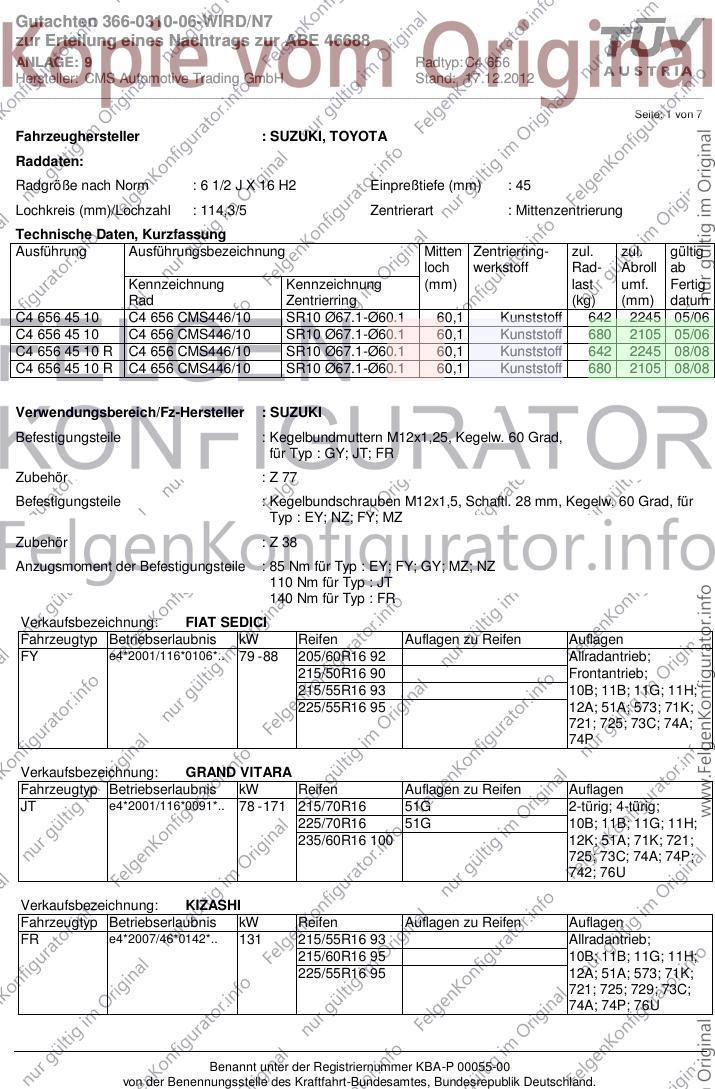

ANLAGE: 9 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 1 von 7
Fahrzeughersteller : SUZUKI, TOYOTA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 656 45 10 C4 656 CMS446/10 SR10 Ø67.1-Ø60.1 60,1 Kunststoff 642 2245 05/06
C4 656 45 10 C4 656 CMS446/10 SR10 Ø67.1-Ø60.1 60,1 Kunststoff 680 2105 05/06
C4 656 45 10 R C4 656 CMS446/10 SR10 Ø67.1-Ø60.1 60,1 Kunststoff 642 2245 08/08
C4 656 45 10 R C4 656 CMS446/10 SR10 Ø67.1-Ø60.1 60,1 Kunststoff 680 2105 08/08
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : GY; JT; FR
Zubehör : Z 77
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : EY; NZ; FY; MZ
Zubehör : Z 38
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EY; FY; GY; MZ; NZ
110 Nm für Typ : JT
140 Nm für Typ : FR
Verkaufsbezeichnung: FIAT SEDICI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e4*2001/116*0106*.. 79 - 88 205/60R16 92 Allradantrieb;
215/50R16 90 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/55R16 95 12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: GRAND VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JT e4*2001/116*0091*.. 78 - 171 215/70R16 51G 2-türig; 4-türig;
225/70R16 51G 10B; 11B; 11G; 11H;
235/60R16 100 12K; 51A; 71K; 721;
725; 73C; 74A; 74P;
742; 76U
Verkaufsbezeichnung: KIZASHI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FR e4*2007/46*0142*.. 131 215/55R16 93 Allradantrieb;
215/60R16 95 10B; 11B; 11G; 11H;
225/55R16 95 12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 9 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 2 von 7

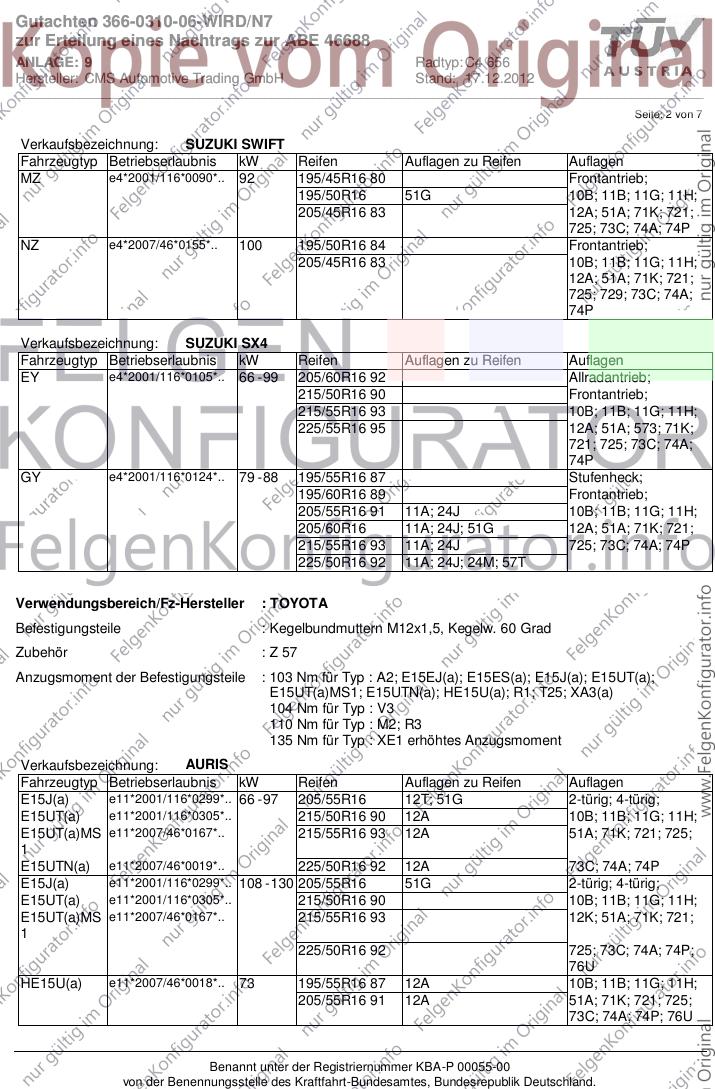

Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MZ e4*2001/116*0090*.. 92 195/45R16 80 Frontantrieb;
195/50R16 51G 10B; 11B; 11G; 11H;
205/45R16 83 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
NZ e4*2007/46*0155*.. 100 195/50R16 84 Frontantrieb;
205/45R16 83 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verkaufsbezeichnung: SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EY e4*2001/116*0105*.. 66 - 99 205/60R16 92 Allradantrieb;
215/50R16 90 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/55R16 95 12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
GY e4*2001/116*0124*.. 79 - 88 195/55R16 87 Stufenheck;
195/60R16 89 Frontantrieb;
205/55R16 91 11A; 24J 10B; 11B; 11G; 11H;
205/60R16 11A; 24J; 51G 12A; 51A; 71K; 721;
215/55R16 93 11A; 24J 725; 73C; 74A; 74P
225/50R16 92 11A; 24J; 24M; 57T
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 57
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : A2; E15EJ(a); E15ES(a); E15J(a); E15UT(a);
E15UT(a)MS1; E15UTN(a); HE15U(a); R1; T25; XA3(a)
104 Nm für Typ : V3
110 Nm für Typ : M2; R3
135 Nm für Typ : XE1 erhöhtes Anzugsmoment
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 205/55R16 12T; 51G 2-türig; 4-türig;
E15UT(a) e11*2001/116*0305*.. 215/50R16 90 12A 10B; 11B; 11G; 11H;
E15UT(a)MS e11*2007/46*0167*.. 215/55R16 93 12A 51A; 71K; 721; 725;
1
E15UTN(a) e11*2007/46*0019*.. 225/50R16 92 12A 73C; 74A; 74P
E15J(a) e11*2001/116*0299*.. 108 - 130 205/55R16 51G 2-türig; 4-türig;
E15UT(a) e11*2001/116*0305*.. 215/50R16 90 10B; 11B; 11G; 11H;
E15UT(a)MS e11*2007/46*0167*.. 215/55R16 93 12K; 51A; 71K; 721;
1
225/50R16 92 725; 73C; 74A; 74P;
76U
HE15U(a) e11*2007/46*0018*.. 73 195/55R16 87 12A 10B; 11B; 11G; 11H;
205/55R16 91 12A 51A; 71K; 721; 725;
73C; 74A; 74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 9 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 3 von 7

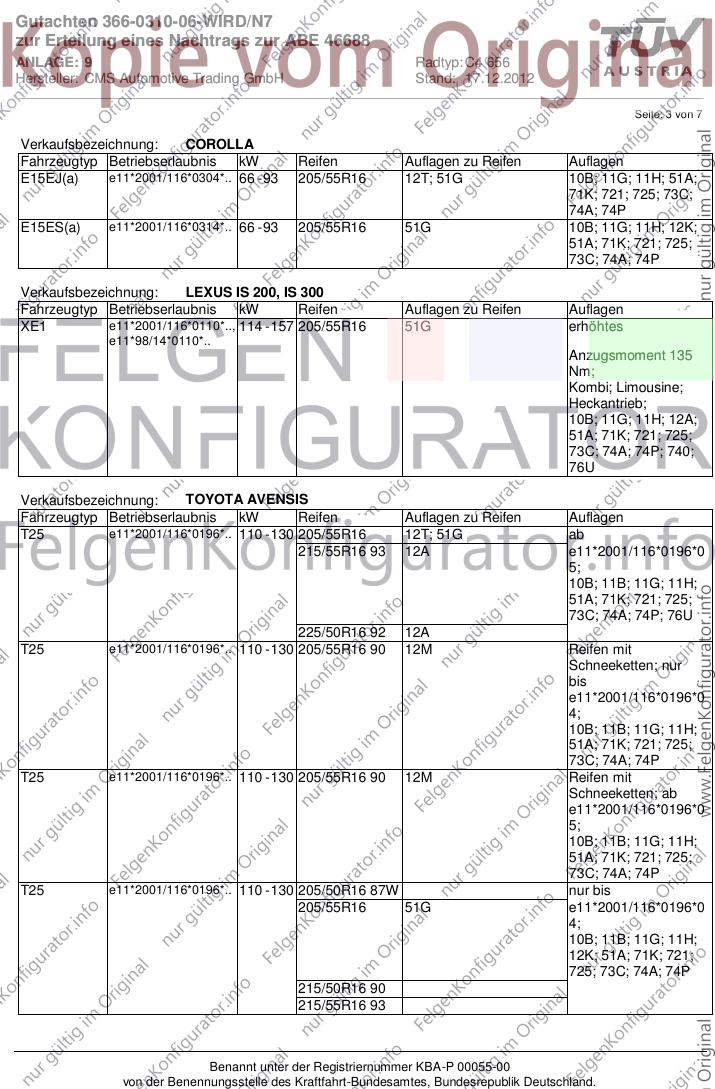

Verkaufsbezeichnung: COROLLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15EJ(a) e11*2001/116*0304*.. 66 - 93 205/55R16 12T; 51G 10B; 11G; 11H; 51A;
71K; 721; 725; 73C;
74A; 74P
E15ES(a) e11*2001/116*0314*.. 66 - 93 205/55R16 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74P
Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 205/55R16 51G erhöhtes
e11*98/14*0110*..
Anzugsmoment 135
Nm;
Kombi; Limousine;
Heckantrieb;
10B; 11G; 11H; 12A;
51A; 71K; 721; 725;
73C; 74A; 74P; 740;
76U
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 205/55R16 12T; 51G ab
215/55R16 93 12A e11*2001/116*0196*0
5;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P; 76U
225/50R16 92 12A
T25 e11*2001/116*0196*.. 110 - 130 205/55R16 90 12M Reifen mit
Schneeketten; nur
bis
e11*2001/116*0196*0
4;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P
T25 e11*2001/116*0196*.. 110 - 130 205/55R16 90 12M Reifen mit
Schneeketten; ab
e11*2001/116*0196*0
5;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P
T25 e11*2001/116*0196*.. 110 - 130 205/50R16 87W nur bis
205/55R16 51G e11*2001/116*0196*0
4;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P
215/50R16 90
215/55R16 93
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 9 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 4 von 7

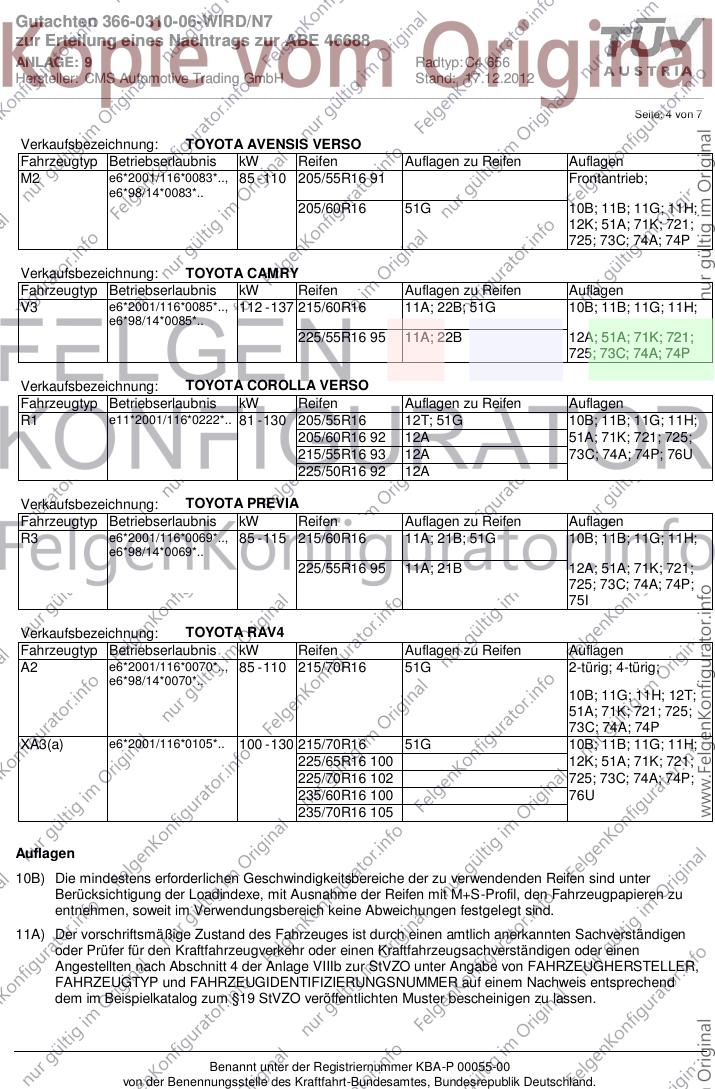

Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.., 85 - 110 205/55R16 91 Frontantrieb;
e6*98/14*0083*..
205/60R16 51G 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V3 e6*2001/116*0085*.., 112 - 137 215/60R16 11A; 22B; 51G 10B; 11B; 11G; 11H;
e6*98/14*0085*..
225/55R16 95 11A; 22B 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 205/55R16 12T; 51G 10B; 11B; 11G; 11H;
205/60R16 92 12A 51A; 71K; 721; 725;
215/55R16 93 12A 73C; 74A; 74P; 76U
225/50R16 92 12A
Verkaufsbezeichnung: TOYOTA PREVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R3 e6*2001/116*0069*.., 85 - 115 215/60R16 11A; 21B; 51G 10B; 11B; 11G; 11H;
e6*98/14*0069*..
225/55R16 95 11A; 21B 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
75I
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A2 e6*2001/116*0070*.., 85 - 110 215/70R16 51G 2-türig; 4-türig;
e6*98/14*0070*..
10B; 11G; 11H; 12T;
51A; 71K; 721; 725;
73C; 74A; 74P
XA3(a) e6*2001/116*0105*.. 100 - 130 215/70R16 51G 10B; 11B; 11G; 11H;
225/65R16 100 12K; 51A; 71K; 721;
225/70R16 102 725; 73C; 74A; 74P;
235/60R16 100 76U
235/70R16 105
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 9 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 5 von 7

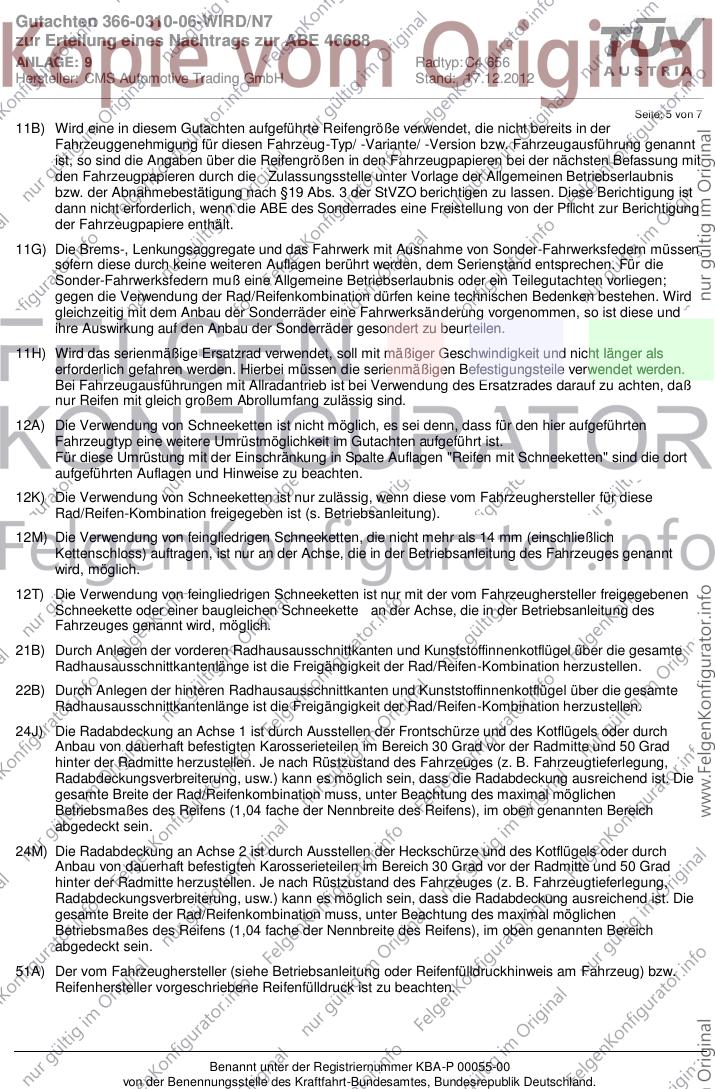

11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.

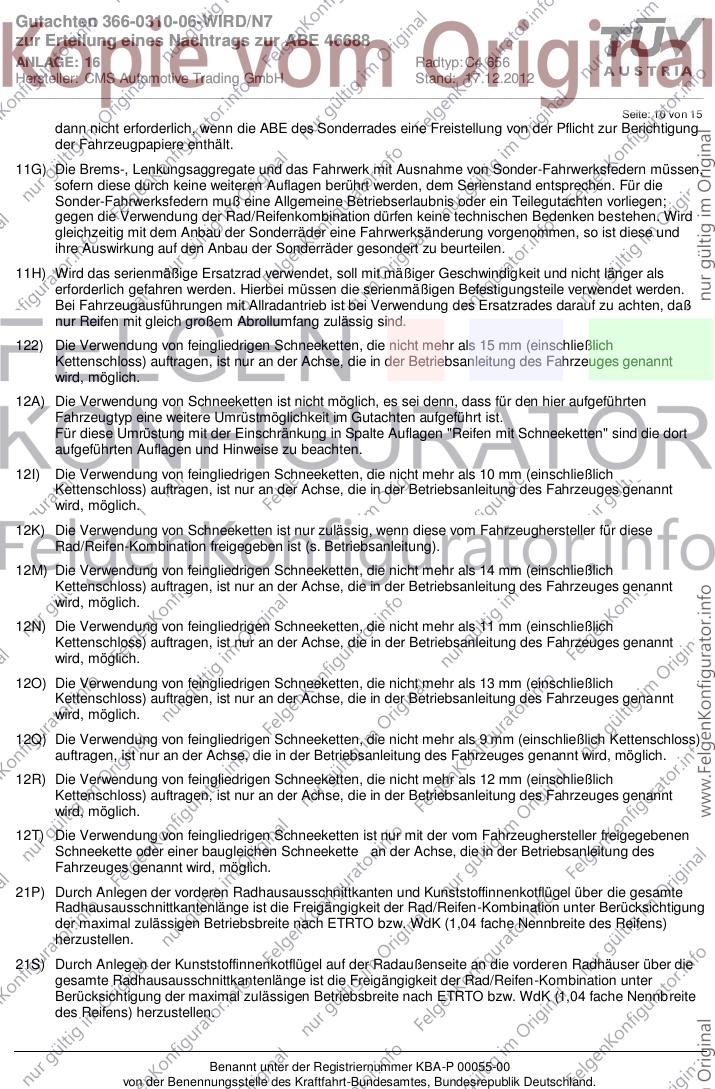

11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.

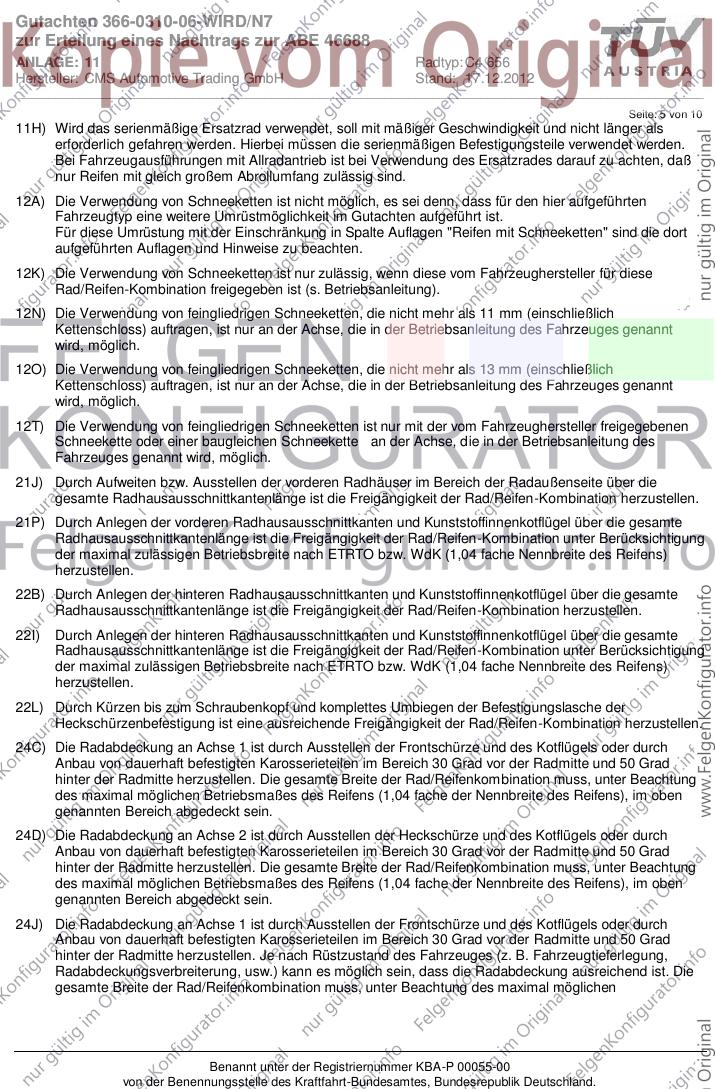

11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.

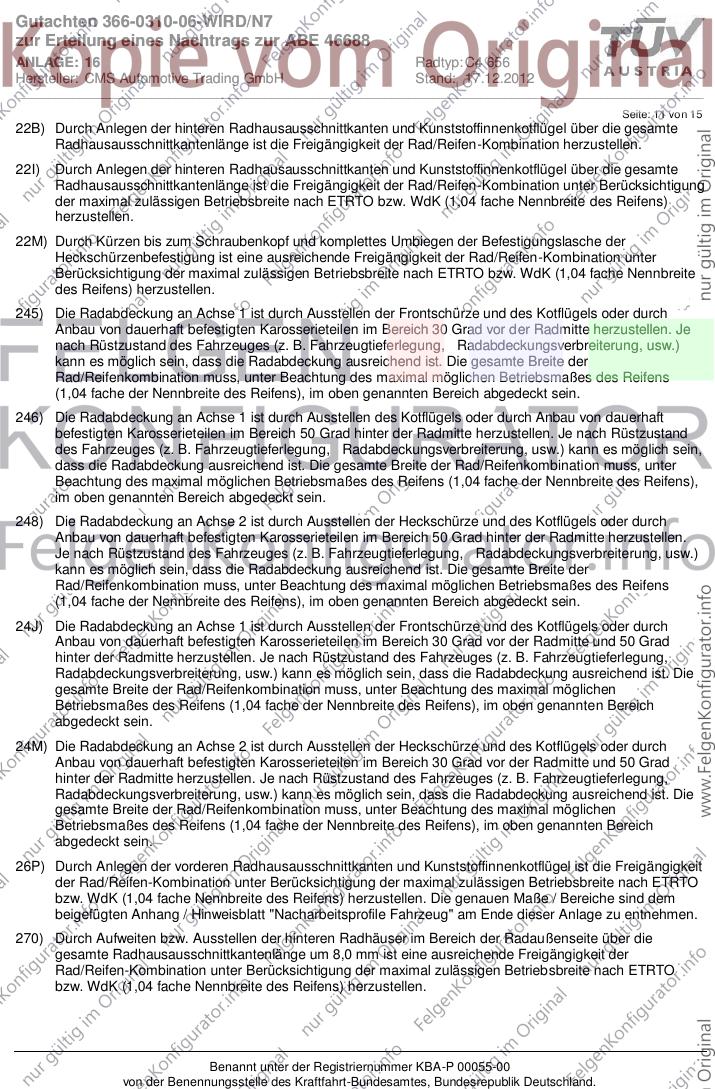

22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.

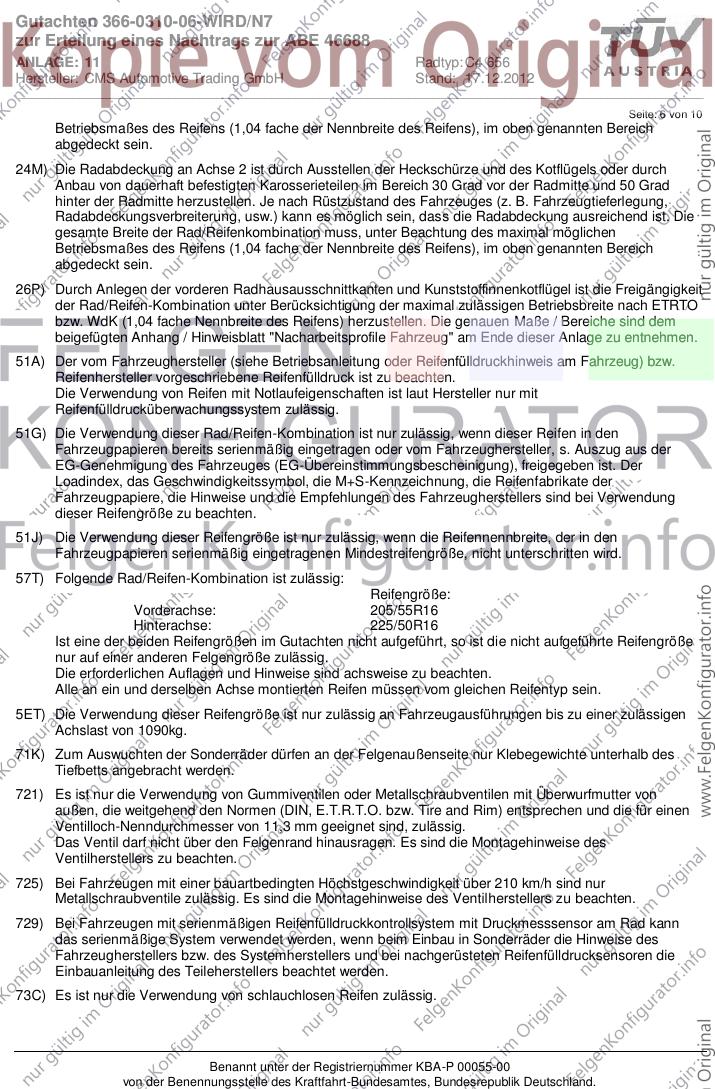

24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 9 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 6 von 7

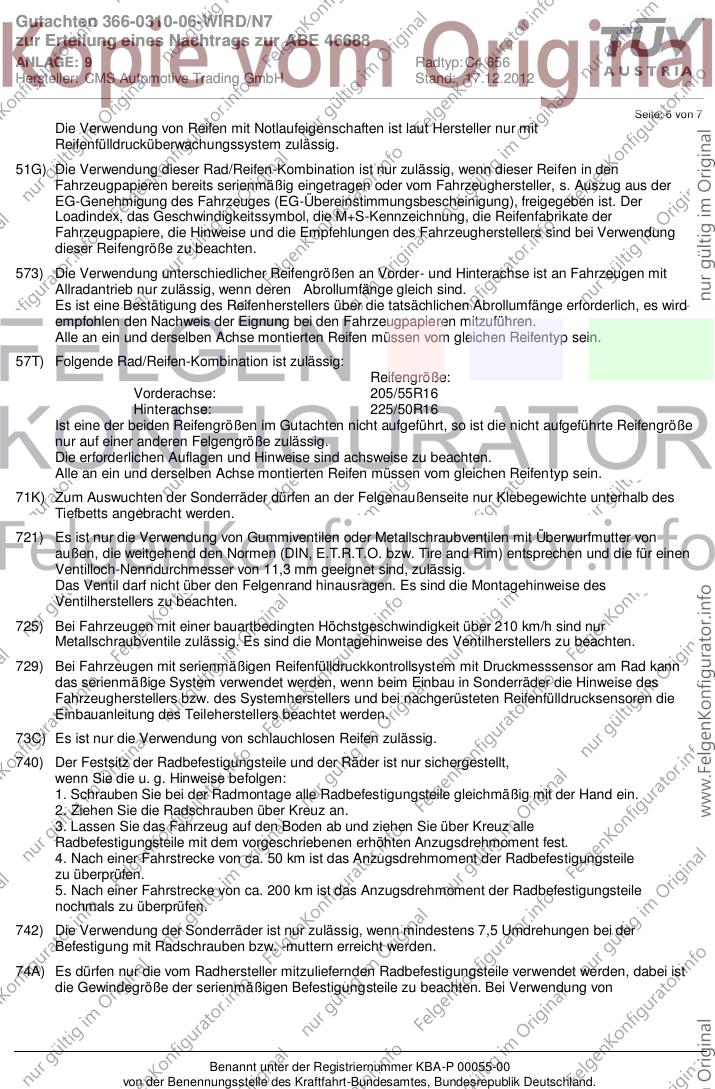

Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.

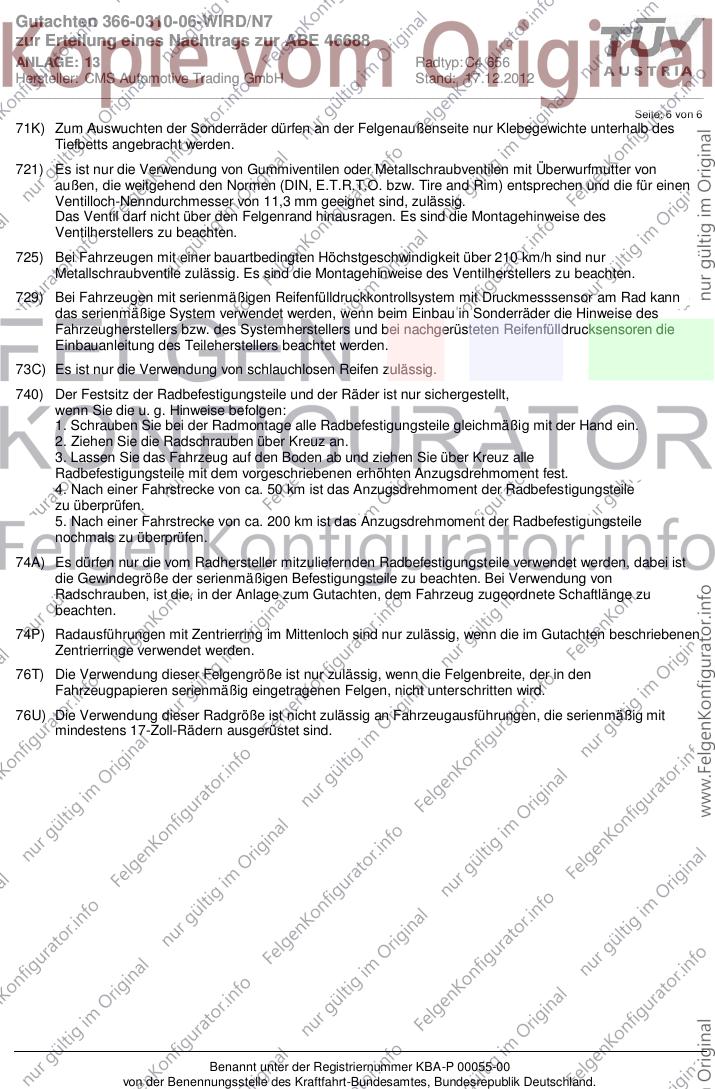

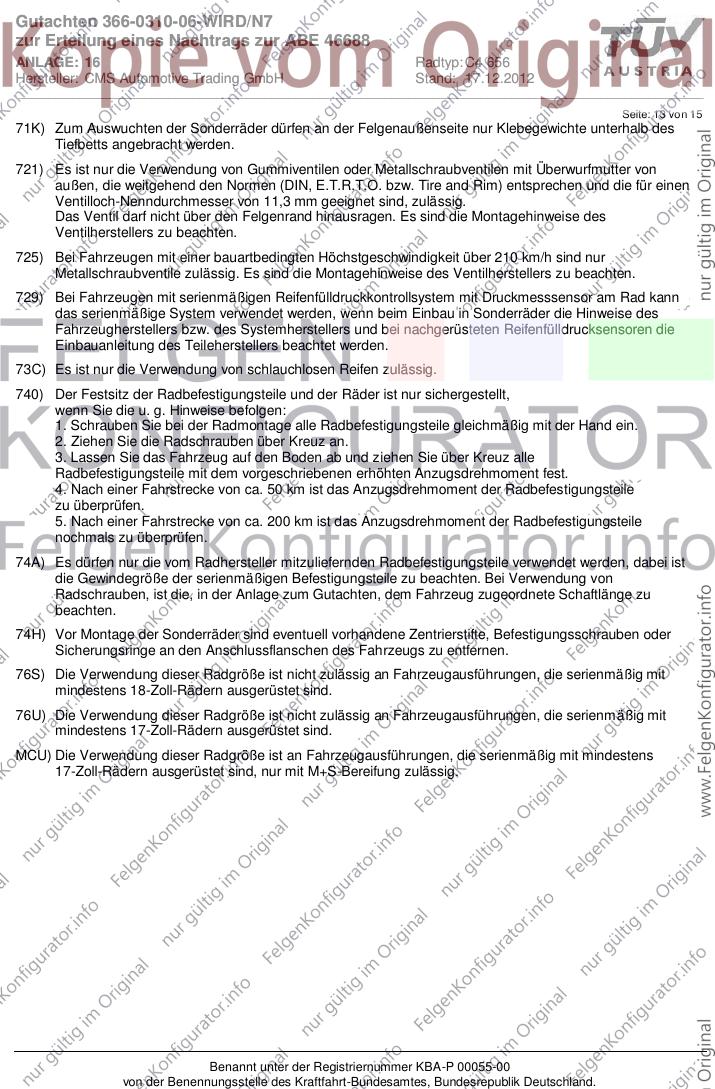

71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
742) Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 7,5 Umdrehungen bei der
Befestigung mit Radschrauben bzw. -muttern erreicht werden.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 9 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 7 von 7

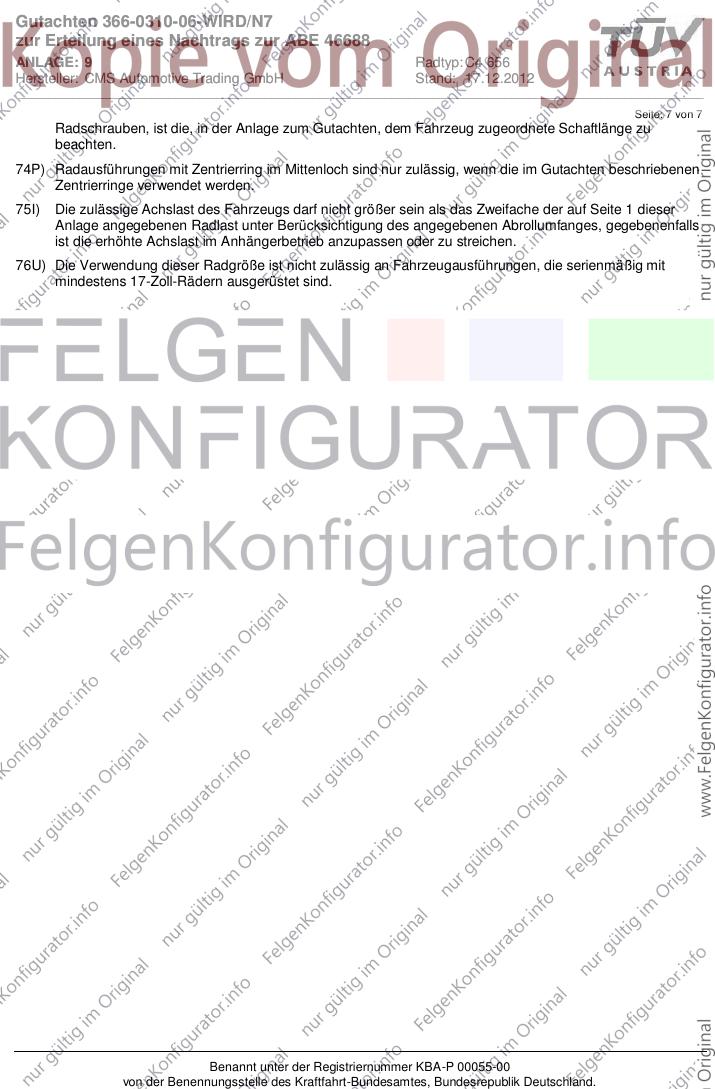

Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 1 von 10

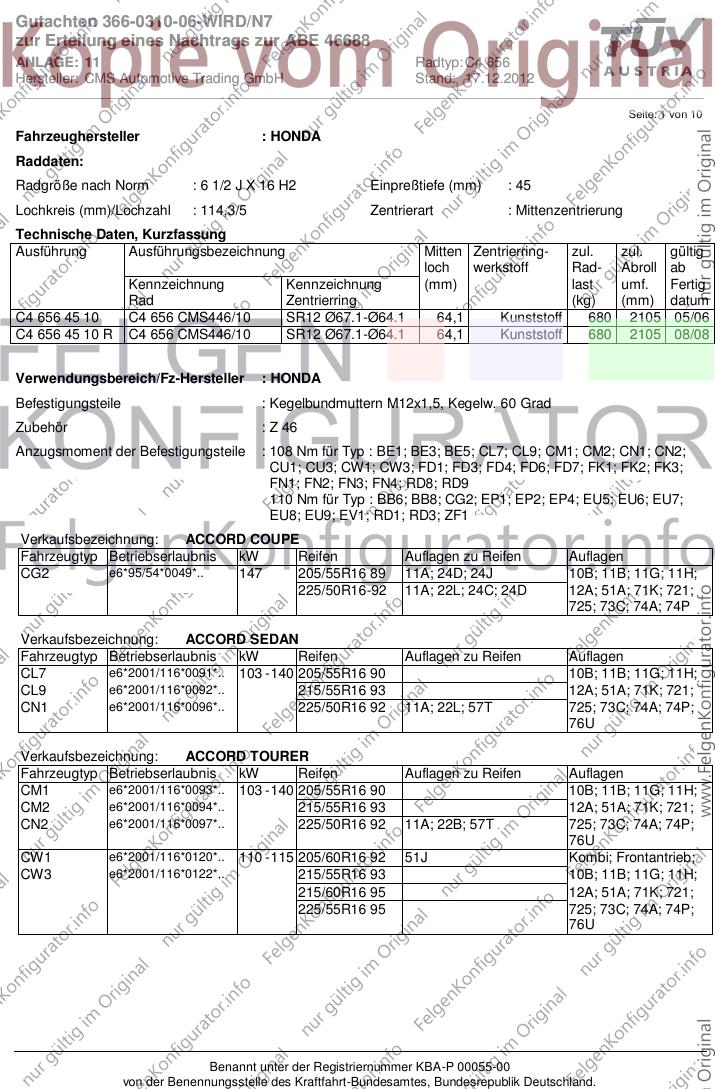

Fahrzeughersteller : HONDA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 656 45 10 C4 656 CMS446/10 SR12 Ø67.1-Ø64.1 64,1 Kunststoff 680 2105 05/06
C4 656 45 10 R C4 656 CMS446/10 SR12 Ø67.1-Ø64.1 64,1 Kunststoff 680 2105 08/08
Verwendungsbereich/Fz-Hersteller : HONDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 46
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : BE1; BE3; BE5; CL7; CL9; CM1; CM2; CN1; CN2;
CU1; CU3; CW1; CW3; FD1; FD3; FD4; FD6; FD7; FK1; FK2; FK3;
FN1; FN2; FN3; FN4; RD8; RD9
110 Nm für Typ : BB6; BB8; CG2; EP1; EP2; EP4; EU5; EU6; EU7;
EU8; EU9; EV1; RD1; RD3; ZF1
Verkaufsbezeichnung: ACCORD COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CG2 e6*95/54*0049*.. 147 205/55R16 89 11A; 24D; 24J 10B; 11B; 11G; 11H;
225/50R16-92 11A; 22L; 24C; 24D 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: ACCORD SEDAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CL7 e6*2001/116*0091*.. 103 - 140 205/55R16 90 10B; 11B; 11G; 11H;
CL9 e6*2001/116*0092*.. 215/55R16 93 12A; 51A; 71K; 721;
CN1 e6*2001/116*0096*.. 225/50R16 92 11A; 22L; 57T 725; 73C; 74A; 74P;
76U
Verkaufsbezeichnung: ACCORD TOURER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CM1 e6*2001/116*0093*.. 103 - 140 205/55R16 90 10B; 11B; 11G; 11H;
CM2 e6*2001/116*0094*.. 215/55R16 93 12A; 51A; 71K; 721;
CN2 e6*2001/116*0097*.. 225/50R16 92 11A; 22B; 57T 725; 73C; 74A; 74P;
76U
CW1 e6*2001/116*0120*.. 110 - 115 205/60R16 92 51J Kombi; Frontantrieb;
CW3 e6*2001/116*0122*.. 215/55R16 93 10B; 11B; 11G; 11H;
215/60R16 95 12A; 51A; 71K; 721;
225/55R16 95 725; 73C; 74A; 74P;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 2 von 10

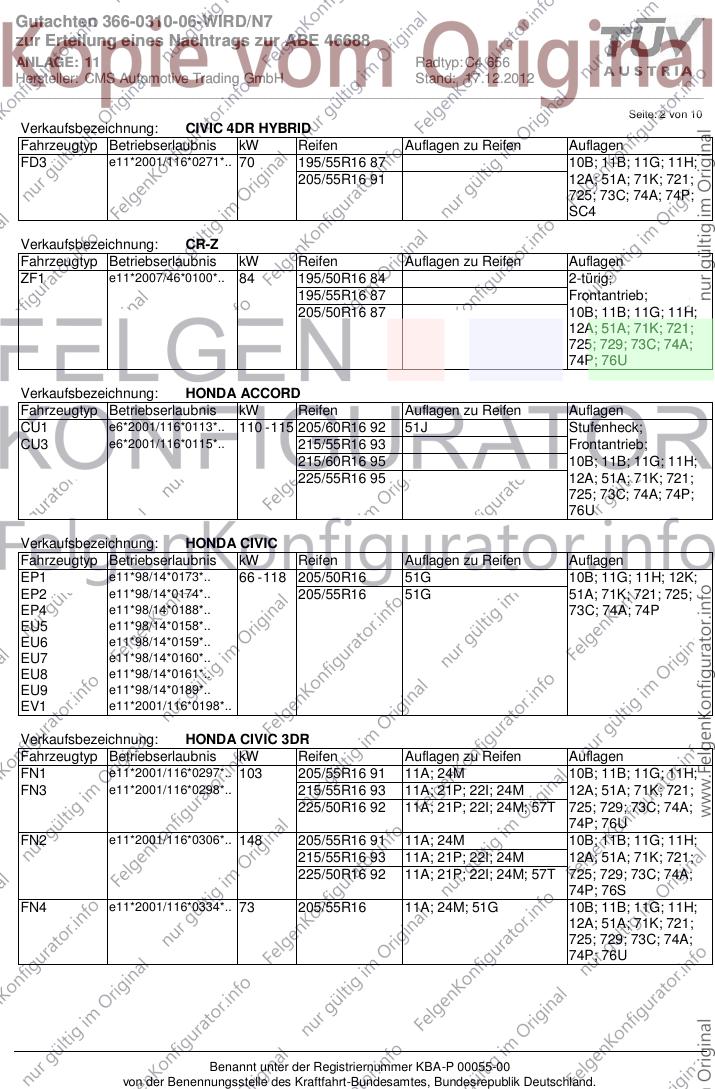

Verkaufsbezeichnung: CIVIC 4DR HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD3 e11*2001/116*0271*.. 70 195/55R16 87 10B; 11B; 11G; 11H;
205/55R16 91 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
SC4
Verkaufsbezeichnung: CR-Z
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ZF1 e11*2007/46*0100*.. 84 195/50R16 84 2-türig;
195/55R16 87 Frontantrieb;
205/50R16 87 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 76U
Verkaufsbezeichnung: HONDA ACCORD
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CU1 e6*2001/116*0113*.. 110 - 115 205/60R16 92 51J Stufenheck;
CU3 e6*2001/116*0115*.. 215/55R16 93 Frontantrieb;
215/60R16 95 10B; 11B; 11G; 11H;
225/55R16 95 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
76U
Verkaufsbezeichnung: HONDA CIVIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EP1 e11*98/14*0173*.. 66 - 118 205/50R16 51G 10B; 11G; 11H; 12K;
EP2 e11*98/14*0174*.. 205/55R16 51G 51A; 71K; 721; 725;
EP4 e11*98/14*0188*.. 73C; 74A; 74P
EU5 e11*98/14*0158*..
EU6 e11*98/14*0159*..
EU7 e11*98/14*0160*..
EU8 e11*98/14*0161*..
EU9 e11*98/14*0189*..
EV1 e11*2001/116*0198*..
Verkaufsbezeichnung: HONDA CIVIC 3DR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FN1 e11*2001/116*0297*.. 103 205/55R16 91 11A; 24M 10B; 11B; 11G; 11H;
FN3 e11*2001/116*0298*.. 215/55R16 93 11A; 21P; 22I; 24M 12A; 51A; 71K; 721;
225/50R16 92 11A; 21P; 22I; 24M; 57T 725; 729; 73C; 74A;
74P; 76U
FN2 e11*2001/116*0306*.. 148 205/55R16 91 11A; 24M 10B; 11B; 11G; 11H;
215/55R16 93 11A; 21P; 22I; 24M 12A; 51A; 71K; 721;
225/50R16 92 11A; 21P; 22I; 24M; 57T 725; 729; 73C; 74A;
74P; 76S
FN4 e11*2001/116*0334*.. 73 205/55R16 11A; 24M; 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 3 von 10

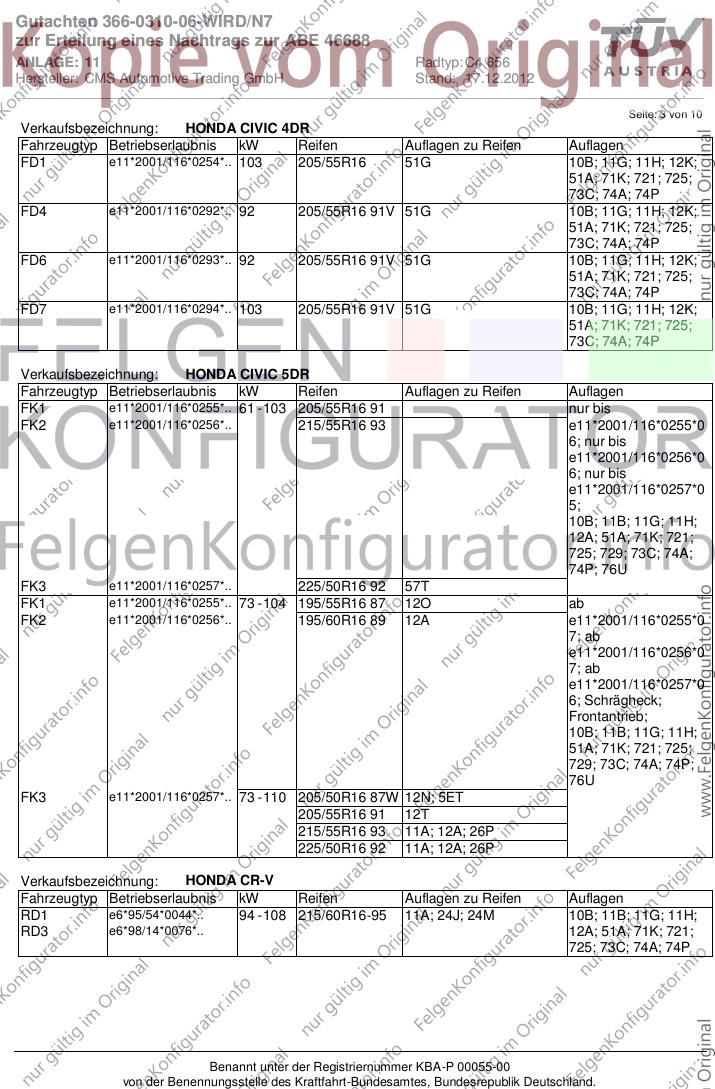

Verkaufsbezeichnung: HONDA CIVIC 4DR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD1 e11*2001/116*0254*.. 103 205/55R16 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74P
FD4 e11*2001/116*0292*.. 92 205/55R16 91V 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74P
FD6 e11*2001/116*0293*.. 92 205/55R16 91V 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74P
FD7 e11*2001/116*0294*.. 103 205/55R16 91V 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74P
Verkaufsbezeichnung: HONDA CIVIC 5DR
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FK1 e11*2001/116*0255*.. 61 - 103 205/55R16 91 nur bis
FK2 e11*2001/116*0256*.. 215/55R16 93 e11*2001/116*0255*0
6; nur bis
e11*2001/116*0256*0
6; nur bis
e11*2001/116*0257*0
5;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 76U
FK3 e11*2001/116*0257*.. 225/50R16 92 57T
FK1 e11*2001/116*0255*.. 73 - 104 195/55R16 87 12O ab
FK2 e11*2001/116*0256*.. 195/60R16 89 12A e11*2001/116*0255*0
7; ab
e11*2001/116*0256*0
7; ab
e11*2001/116*0257*0
6; Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 74P;
76U
FK3 e11*2001/116*0257*.. 73 - 110 205/50R16 87W 12N; 5ET
205/55R16 91 12T
215/55R16 93 11A; 12A; 26P
225/50R16 92 11A; 12A; 26P
Verkaufsbezeichnung: HONDA CR-V
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RD1 e6*95/54*0044*.. 94 - 108 215/60R16-95 11A; 24J; 24M 10B; 11B; 11G; 11H;
RD3 e6*98/14*0076*.. 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 4 von 10
Verkaufsbezeichnung: HONDA CR-V
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
RD8 e11*98/14*0190*.. 110 215/65R16 98 ab
225/60R16 98 e11*98/14*0190*02;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
RD8 e11*98/14*0190*.. 110 205/60R16 92 nur bis
205/65R16 95 e11*98/14*0190*01;
215/60R16 95 11A; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
RD9 e11*2001/116*0234*.. 103 215/65R16 98 10B; 11B; 11G; 11H;
225/60R16 98 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: HONDA FR-V
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BE1 e6*2001/116*0099*.. 92 - 110 205/55R16 91 10B; 11B; 11G; 11H;
BE3 e6*2001/116*0100*.. 215/50R16 90 12A; 51A; 71K; 721;
BE5 e6*2001/116*0104*.. 215/55R16 93 725; 73C; 74A; 74P
225/50R16 92
Verkaufsbezeichnung: HONDA PRELUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BB6 e6*95/54*0037*.. 136 - 147 205/50R16 11A; 21J; 22B; 24J; 24M; 10B; 11G; 11H; 12A;
BB8 e6*95/54*0038*.. 51G 51A; 71K; 721; 725;
73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 5 von 10
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 6 von 10
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 7 von 10

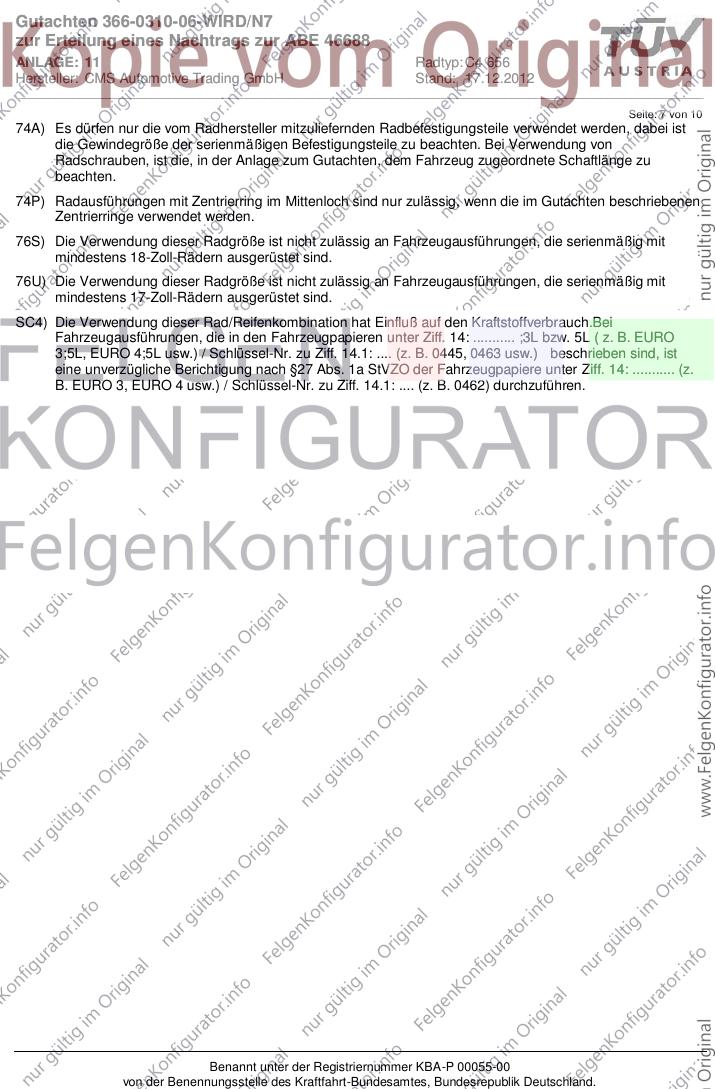

74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
SC4) Die Verwendung dieser Rad/Reifenkombination hat Einfluß auf den Kraftstoffverbrauch.Bei
Fahrzeugausführungen, die in den Fahrzeugpapieren unter Ziff. 14: ........... ;3L bzw. 5L ( z. B. EURO
3;5L, EURO 4;5L usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0445, 0463 usw.) beschrieben sind, ist
eine unverzügliche Berichtigung nach §27 Abs. 1a StVZO der Fahrzeugpapiere unter Ziff. 14: ........... (z.
B. EURO 3, EURO 4 usw.) / Schlüssel-Nr. zu Ziff. 14.1: .... (z. B. 0462) durchzuführen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 8 von 10
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HONDA
Fahrzeugtyp: FK1
Genehm.Nr.: e11*2001/116*0255*..
Handelsbez.: HONDA CIVIC 5DR
Variante(n): ab e11*2001/116*0255*07, ab e11*2001/116*0256*07, ab e11*2001/116*0257*06,
Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 195 y = 320 VA
26B x = 245 y = 370 VA
27I x = 245 y = 360 HA
27B x = 295 y = 410 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 370 8 VA
26J x = 245 y = 370 27 VA
27H x = 295 y = 410 8 HA
27F x = 295 y = 410 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 9 von 10
Fahrzeug:
Hersteller: HONDA
Fahrzeugtyp: FK3
Genehm.Nr.: e11*2001/116*0257*..
Handelsbez.: HONDA CIVIC 5DR
Variante(n): ab e11*2001/116*0255*07, ab e11*2001/116*0256*07, ab e11*2001/116*0257*06,
Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 195 y = 320 VA
26B x = 245 y = 370 VA
27I x = 245 y = 360 HA
27B x = 295 y = 410 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 370 8 VA
26J x = 245 y = 370 27 VA
27H x = 295 y = 410 8 HA
27F x = 295 y = 410 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 11 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 10 von 10
Fahrzeug:
Hersteller: HONDA
Fahrzeugtyp: FK2
Genehm.Nr.: e11*2001/116*0256*..
Handelsbez.: HONDA CIVIC 5DR
Variante(n): ab e11*2001/116*0255*07, ab e11*2001/116*0256*07, ab e11*2001/116*0257*06,
Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 195 y = 320 VA
26B x = 245 y = 370 VA
27I x = 245 y = 360 HA
27B x = 295 y = 410 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 370 8 VA
26J x = 245 y = 370 27 VA
27H x = 295 y = 410 8 HA
27F x = 295 y = 410 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 13 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 1 von 6

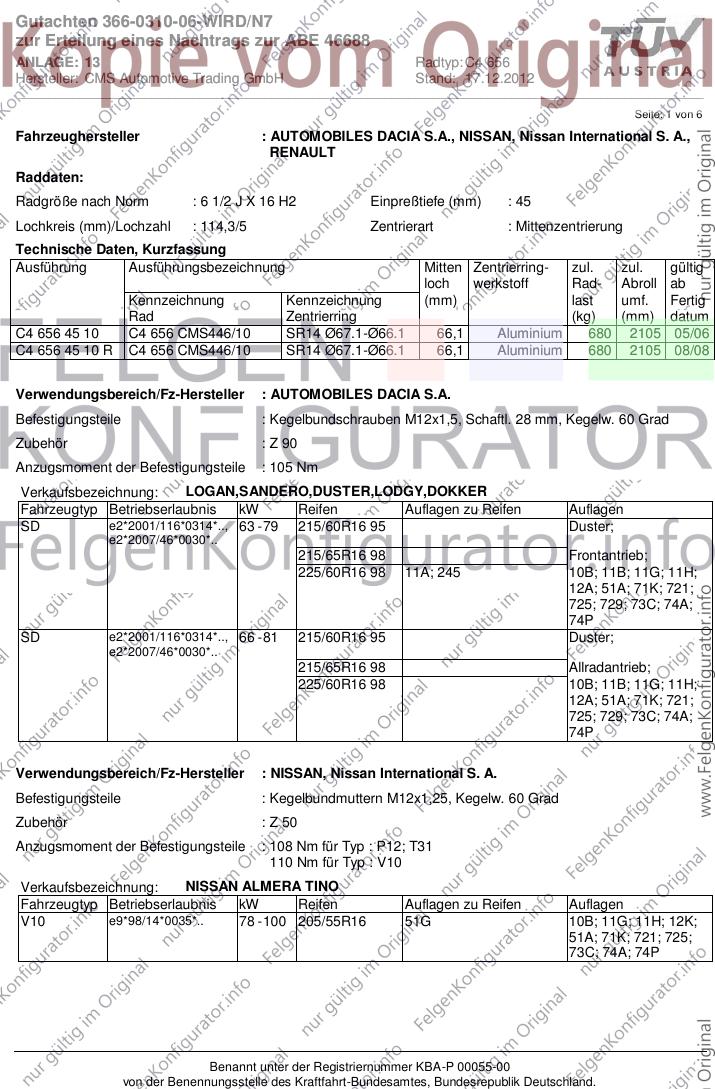

Fahrzeughersteller : AUTOMOBILES DACIA S.A., NISSAN, Nissan International S. A.,
RENAULT
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 656 45 10 C4 656 CMS446/10 SR14 Ø67.1-Ø66.1 66,1 Aluminium 680 2105 05/06
C4 656 45 10 R C4 656 CMS446/10 SR14 Ø67.1-Ø66.1 66,1 Aluminium 680 2105 08/08
Verwendungsbereich/Fz-Hersteller : AUTOMOBILES DACIA S.A.
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad
Zubehör : Z 90
Anzugsmoment der Befestigungsteile : 105 Nm
Verkaufsbezeichnung: LOGAN,SANDERO,DUSTER,LODGY,DOKKER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SD e2*2001/116*0314*.., 63 - 79 215/60R16 95 Duster;
e2*2007/46*0030*..
215/65R16 98 Frontantrieb;
225/60R16 98 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
SD e2*2001/116*0314*.., 66 - 81 215/60R16 95 Duster;
e2*2007/46*0030*..
215/65R16 98 Allradantrieb;
225/60R16 98 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verwendungsbereich/Fz-Hersteller : NISSAN, Nissan International S. A.
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad
Zubehör : Z 50
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : P12; T31
110 Nm für Typ : V10
Verkaufsbezeichnung: NISSAN ALMERA TINO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V10 e9*98/14*0035*.. 78 - 100 205/55R16 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 13 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 2 von 6

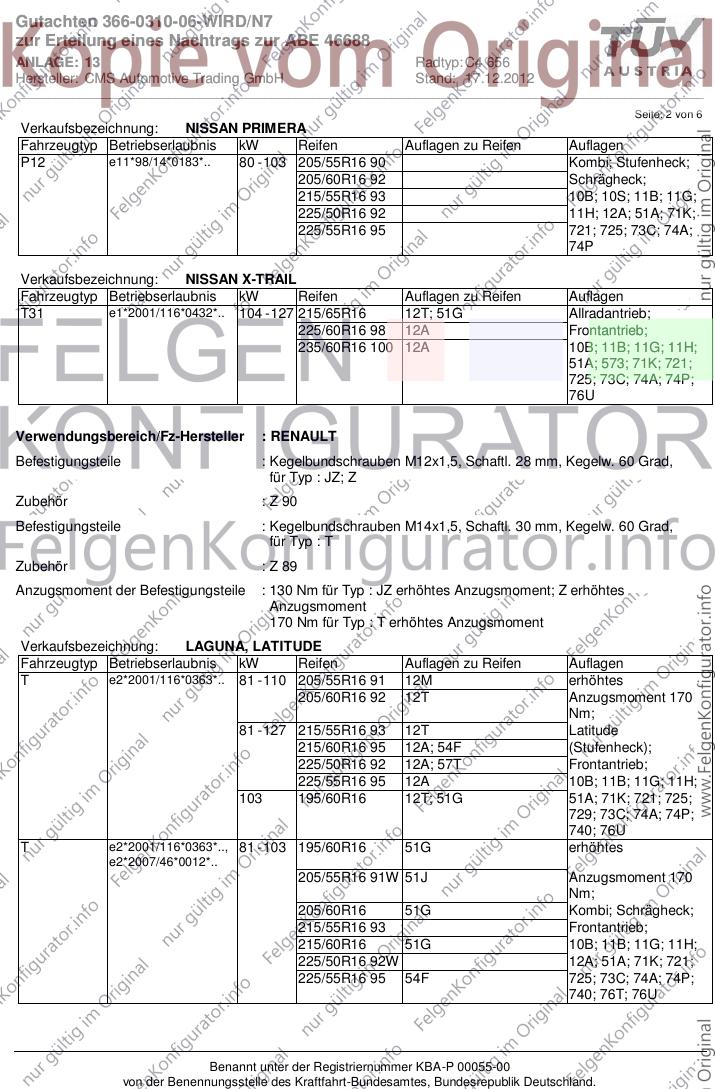

Verkaufsbezeichnung: NISSAN PRIMERA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P12 e11*98/14*0183*.. 80 - 103 205/55R16 90 Kombi; Stufenheck;
205/60R16 92 Schrägheck;
215/55R16 93 10B; 10S; 11B; 11G;
225/50R16 92 11H; 12A; 51A; 71K;
225/55R16 95 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: NISSAN X-TRAIL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T31 e1*2001/116*0432*.. 104 - 127 215/65R16 12T; 51G Allradantrieb;
225/60R16 98 12A Frontantrieb;
235/60R16 100 12A 10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 73C; 74A; 74P;
76U
Verwendungsbereich/Fz-Hersteller : RENAULT
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : JZ; Z
Zubehör : Z 90
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : T
Zubehör : Z 89
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : JZ erhöhtes Anzugsmoment; Z erhöhtes
Anzugsmoment
170 Nm für Typ : T erhöhtes Anzugsmoment
Verkaufsbezeichnung: LAGUNA, LATITUDE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T e2*2001/116*0363*.. 81 - 110 205/55R16 91 12M erhöhtes
205/60R16 92 12T Anzugsmoment 170
Nm;
81 - 127 215/55R16 93 12T Latitude
215/60R16 95 12A; 54F (Stufenheck);
225/50R16 92 12A; 57T Frontantrieb;
225/55R16 95 12A 10B; 11B; 11G; 11H;
103 195/60R16 12T; 51G 51A; 71K; 721; 725;
729; 73C; 74A; 74P;
740; 76U
T e2*2001/116*0363*.., 81 - 103 195/60R16 51G erhöhtes
e2*2007/46*0012*..
205/55R16 91W 51J Anzugsmoment 170
Nm;
205/60R16 51G Kombi; Schrägheck;
215/55R16 93 Frontantrieb;
215/60R16 51G 10B; 11B; 11G; 11H;
225/50R16 92W 12A; 51A; 71K; 721;
225/55R16 95 54F 725; 73C; 74A; 74P;
740; 76T; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 13 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 3 von 6

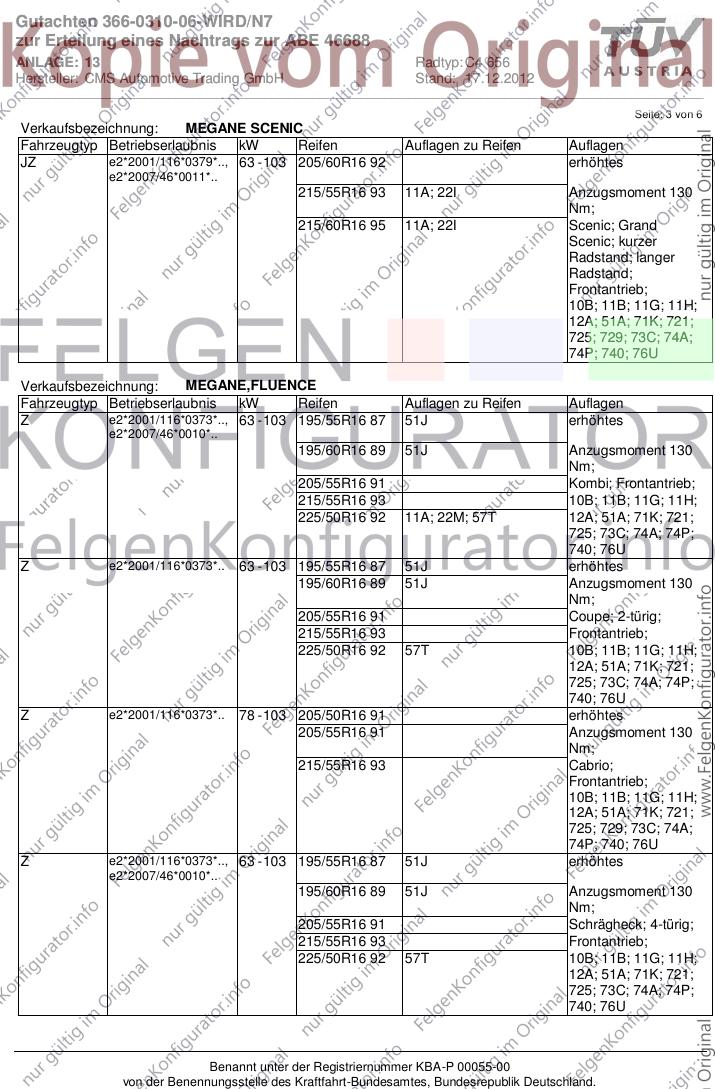

Verkaufsbezeichnung: MEGANE SCENIC
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JZ e2*2001/116*0379*.., 63 - 103 205/60R16 92 erhöhtes
e2*2007/46*0011*..
215/55R16 93 11A; 22I Anzugsmoment 130
Nm;
215/60R16 95 11A; 22I Scenic; Grand
Scenic; kurzer
Radstand; langer
Radstand;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76U
Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 195/55R16 87 51J erhöhtes
e2*2007/46*0010*..
195/60R16 89 51J Anzugsmoment 130
Nm;
205/55R16 91 Kombi; Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22M; 57T 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76U
Z e2*2001/116*0373*.. 63 - 103 195/55R16 87 51J erhöhtes
195/60R16 89 51J Anzugsmoment 130
Nm;
205/55R16 91 Coupe; 2-türig;
215/55R16 93 Frontantrieb;
225/50R16 92 57T 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76U
Z e2*2001/116*0373*.. 78 - 103 205/50R16 91 erhöhtes
205/55R16 91 Anzugsmoment 130
Nm;
215/55R16 93 Cabrio;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76U
Z e2*2001/116*0373*.., 63 - 103 195/55R16 87 51J erhöhtes
e2*2007/46*0010*..
195/60R16 89 51J Anzugsmoment 130
Nm;
205/55R16 91 Schrägheck; 4-türig;
215/55R16 93 Frontantrieb;
225/50R16 92 57T 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 13 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 4 von 6

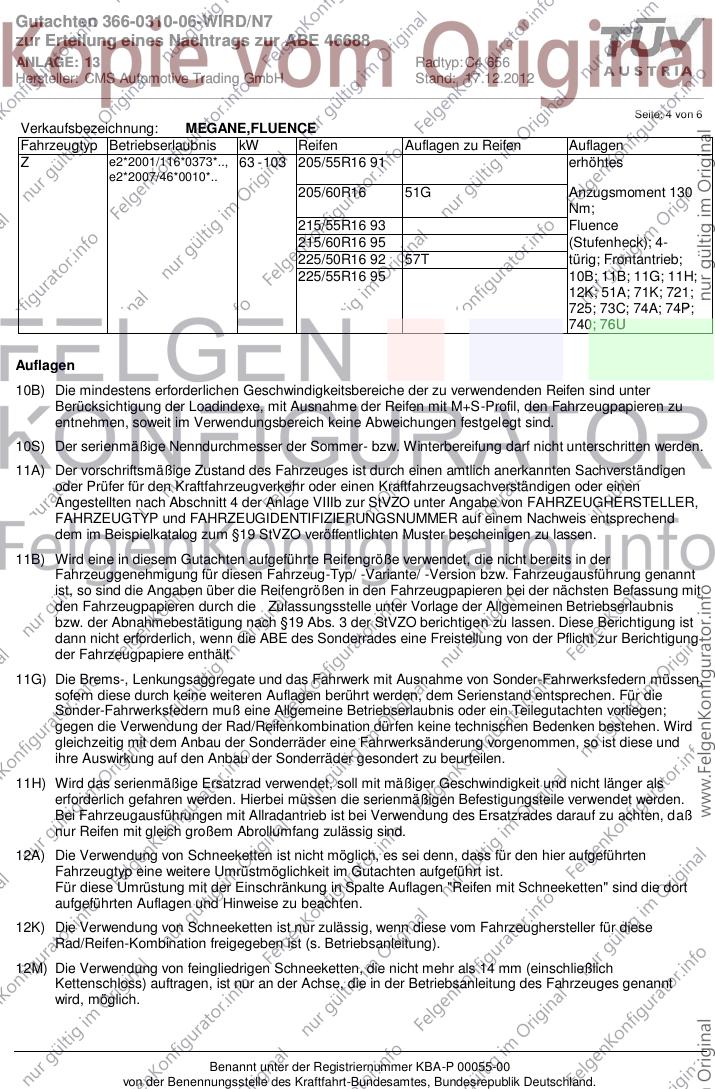

Verkaufsbezeichnung: MEGANE,FLUENCE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e2*2001/116*0373*.., 63 - 103 205/55R16 91 erhöhtes
e2*2007/46*0010*..
205/60R16 51G Anzugsmoment 130
Nm;
215/55R16 93 Fluence
215/60R16 95 (Stufenheck); 4-
225/50R16 92 57T türig; Frontantrieb;
225/55R16 95 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 13 Radtyp: C4 656

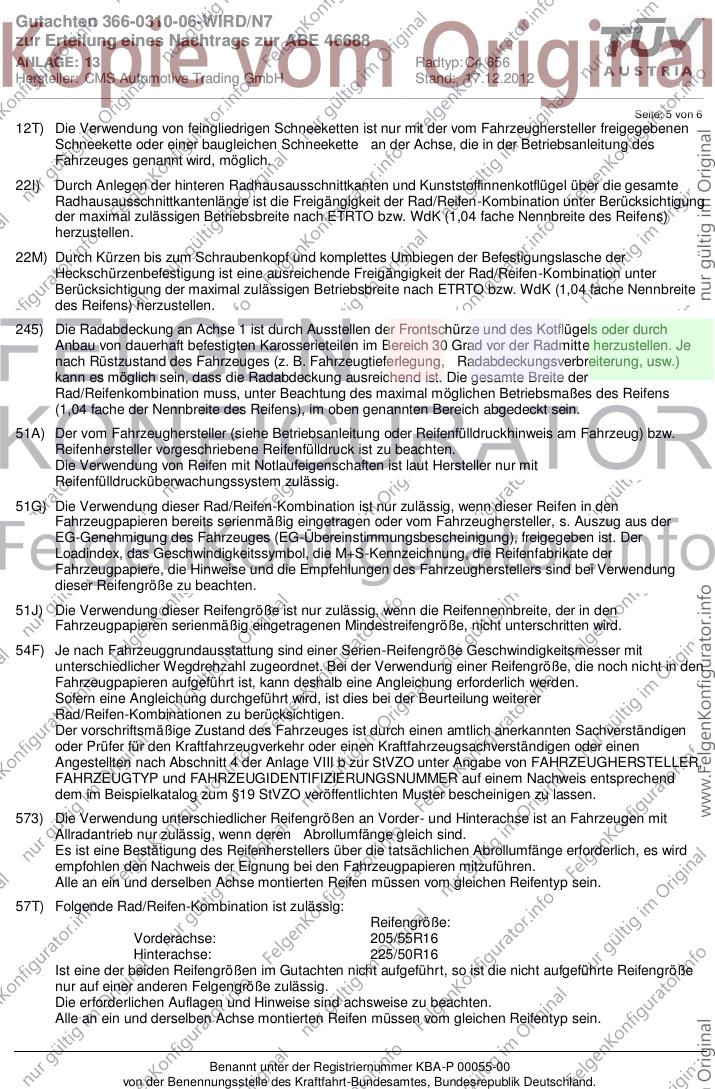

Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 5 von 6
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 13 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 6 von 6
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

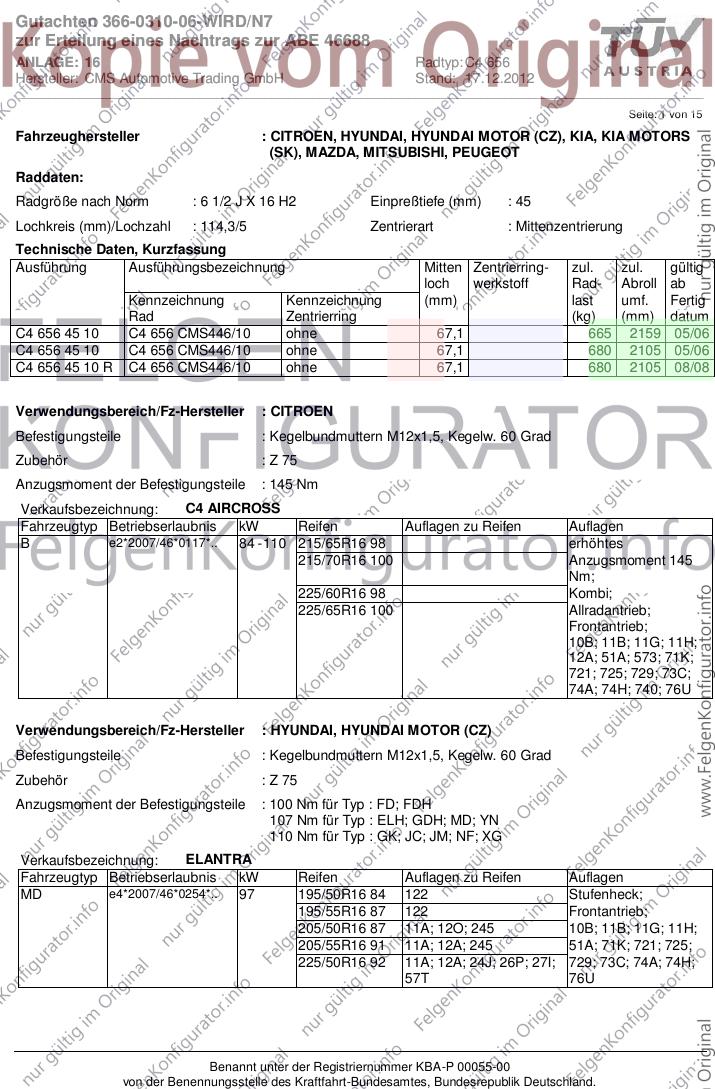

Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 1 von 15
Fahrzeughersteller : CITROEN, HYUNDAI, HYUNDAI MOTOR (CZ), KIA, KIA MOTORS
(SK), MAZDA, MITSUBISHI, PEUGEOT
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 656 45 10 C4 656 CMS446/10 ohne 67,1 665 2159 05/06
C4 656 45 10 C4 656 CMS446/10 ohne 67,1 680 2105 05/06
C4 656 45 10 R C4 656 CMS446/10 ohne 67,1 680 2105 08/08
Verwendungsbereich/Fz-Hersteller : CITROEN
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 145 Nm
Verkaufsbezeichnung: C4 AIRCROSS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*2007/46*0117*.. 84 - 110 215/65R16 98 erhöhtes
215/70R16 100 Anzugsmoment 145
Nm;
225/60R16 98 Kombi;
225/65R16 100 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74H; 740; 76U
Verwendungsbereich/Fz-Hersteller : HYUNDAI, HYUNDAI MOTOR (CZ)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : FD; FDH
107 Nm für Typ : ELH; GDH; MD; YN
110 Nm für Typ : GK; JC; JM; NF; XG
Verkaufsbezeichnung: ELANTRA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MD e4*2007/46*0254*.. 97 195/50R16 84 122 Stufenheck;
195/55R16 87 122 Frontantrieb;
205/50R16 87 11A; 12O; 245 10B; 11B; 11G; 11H;
205/55R16 91 11A; 12A; 245 51A; 71K; 721; 725;
225/50R16 92 11A; 12A; 24J; 26P; 27I; 729; 73C; 74A; 74H;
57T 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

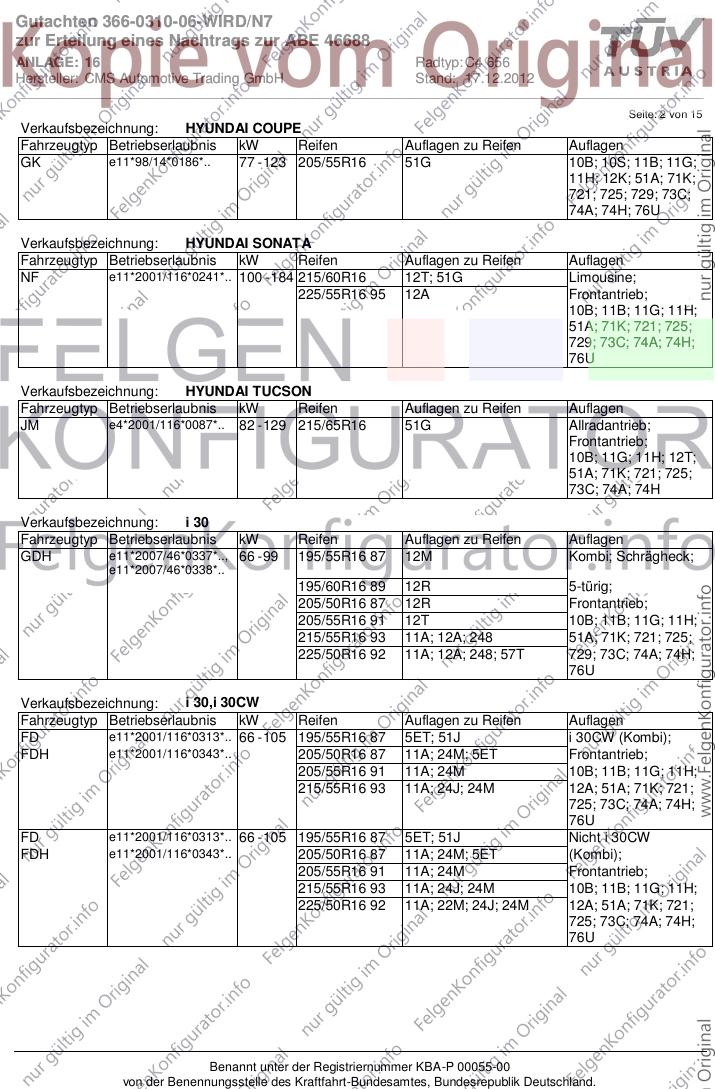

Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 2 von 15
Verkaufsbezeichnung: HYUNDAI COUPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GK e11*98/14*0186*.. 77 - 123 205/55R16 51G 10B; 10S; 11B; 11G;
11H; 12K; 51A; 71K;
721; 725; 729; 73C;
74A; 74H; 76U
Verkaufsbezeichnung: HYUNDAI SONATA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NF e11*2001/116*0241*.. 100 - 184 215/60R16 12T; 51G Limousine;
225/55R16 95 12A Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 74H;
76U
Verkaufsbezeichnung: HYUNDAI TUCSON
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JM e4*2001/116*0087*.. 82 - 129 215/65R16 51G Allradantrieb;
Frontantrieb;
10B; 11G; 11H; 12T;
51A; 71K; 721; 725;
73C; 74A; 74H
Verkaufsbezeichnung: i 30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GDH e11*2007/46*0337*.., 66 - 99 195/55R16 87 12M Kombi; Schrägheck;
e11*2007/46*0338*..
195/60R16 89 12R 5-türig;
205/50R16 87 12R Frontantrieb;
205/55R16 91 12T 10B; 11B; 11G; 11H;
215/55R16 93 11A; 12A; 248 51A; 71K; 721; 725;
225/50R16 92 11A; 12A; 248; 57T 729; 73C; 74A; 74H;
76U
Verkaufsbezeichnung: i 30,i 30CW
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FD e11*2001/116*0313*.. 66 - 105 195/55R16 87 5ET; 51J i 30CW (Kombi);
FDH e11*2001/116*0343*.. 205/50R16 87 11A; 24M; 5ET Frontantrieb;
205/55R16 91 11A; 24M 10B; 11B; 11G; 11H;
215/55R16 93 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
76U
FD e11*2001/116*0313*.. 66 - 105 195/55R16 87 5ET; 51J Nicht i 30CW
FDH e11*2001/116*0343*.. 205/50R16 87 11A; 24M; 5ET (Kombi);
205/55R16 91 11A; 24M Frontantrieb;
215/55R16 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 22M; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

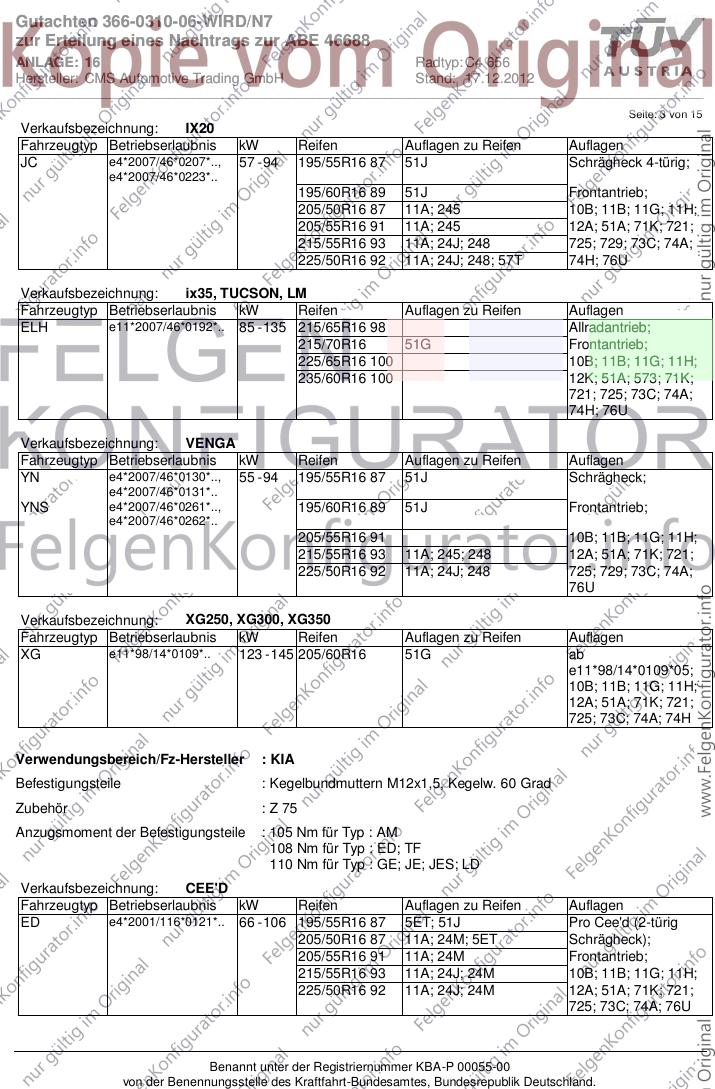

Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 3 von 15
Verkaufsbezeichnung: IX20
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JC e4*2007/46*0207*.., 57 - 94 195/55R16 87 51J Schrägheck 4-türig;
e4*2007/46*0223*..
195/60R16 89 51J Frontantrieb;
205/50R16 87 11A; 245 10B; 11B; 11G; 11H;
205/55R16 91 11A; 245 12A; 51A; 71K; 721;
215/55R16 93 11A; 24J; 248 725; 729; 73C; 74A;
225/50R16 92 11A; 24J; 248; 57T 74H; 76U
Verkaufsbezeichnung: ix35, TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ELH e11*2007/46*0192*.. 85 - 135 215/65R16 98 Allradantrieb;
215/70R16 51G Frontantrieb;
225/65R16 100 10B; 11B; 11G; 11H;
235/60R16 100 12K; 51A; 573; 71K;
721; 725; 73C; 74A;
74H; 76U
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 195/55R16 87 51J Schrägheck;
e4*2007/46*0131*..
YNS e4*2007/46*0261*.., 195/60R16 89 51J Frontantrieb;
e4*2007/46*0262*..
205/55R16 91 10B; 11B; 11G; 11H;
215/55R16 93 11A; 245; 248 12A; 51A; 71K; 721;
225/50R16 92 11A; 24J; 248 725; 729; 73C; 74A;
76U
Verkaufsbezeichnung: XG250, XG300, XG350
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XG e11*98/14*0109*.. 123 - 145 205/60R16 51G ab
e11*98/14*0109*05;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H
Verwendungsbereich/Fz-Hersteller : KIA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 105 Nm für Typ : AM
108 Nm für Typ : ED; TF
110 Nm für Typ : GE; JE; JES; LD
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.. 66 - 106 195/55R16 87 5ET; 51J Pro Cee'd (2-türig
205/50R16 87 11A; 24M; 5ET Schrägheck);
205/55R16 91 11A; 24M Frontantrieb;
215/55R16 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 4 von 15

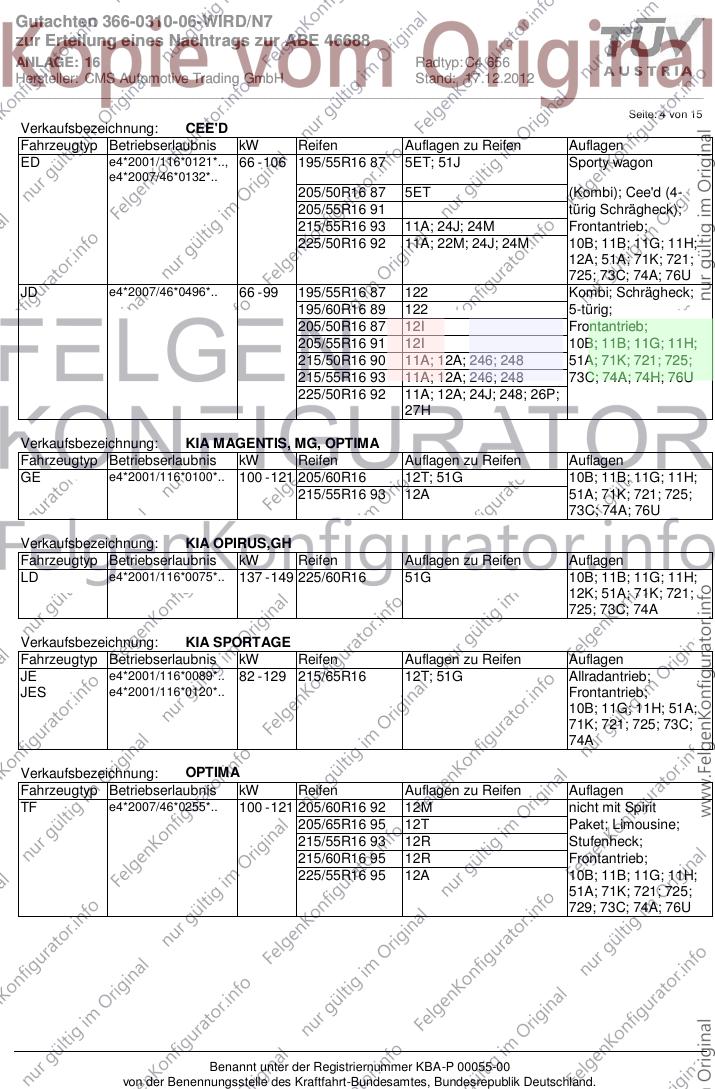

Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.., 66 - 106 195/55R16 87 5ET; 51J Sporty wagon
e4*2007/46*0132*..
205/50R16 87 5ET (Kombi); Cee'd (4-
205/55R16 91 türig Schrägheck);
215/55R16 93 11A; 24J; 24M Frontantrieb;
225/50R16 92 11A; 22M; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 76U
JD e4*2007/46*0496*.. 66 - 99 195/55R16 87 122 Kombi; Schrägheck;
195/60R16 89 122 5-türig;
205/50R16 87 12I Frontantrieb;
205/55R16 91 12I 10B; 11B; 11G; 11H;
215/50R16 90 11A; 12A; 246; 248 51A; 71K; 721; 725;
215/55R16 93 11A; 12A; 246; 248 73C; 74A; 74H; 76U
225/50R16 92 11A; 12A; 24J; 248; 26P;
27H
Verkaufsbezeichnung: KIA MAGENTIS, MG, OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GE e4*2001/116*0100*.. 100 - 121 205/60R16 12T; 51G 10B; 11B; 11G; 11H;
215/55R16 93 12A 51A; 71K; 721; 725;
73C; 74A; 76U
Verkaufsbezeichnung: KIA OPIRUS,GH
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LD e4*2001/116*0075*.. 137 - 149 225/60R16 51G 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A
Verkaufsbezeichnung: KIA SPORTAGE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JE e4*2001/116*0089*.. 82 - 129 215/65R16 12T; 51G Allradantrieb;
JES e4*2001/116*0120*.. Frontantrieb;
10B; 11G; 11H; 51A;
71K; 721; 725; 73C;
74A
Verkaufsbezeichnung: OPTIMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TF e4*2007/46*0255*.. 100 - 121 205/60R16 92 12M nicht mit Spirit
205/65R16 95 12T Paket; Limousine;
215/55R16 93 12R Stufenheck;
215/60R16 95 12R Frontantrieb;
225/55R16 95 12A 10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

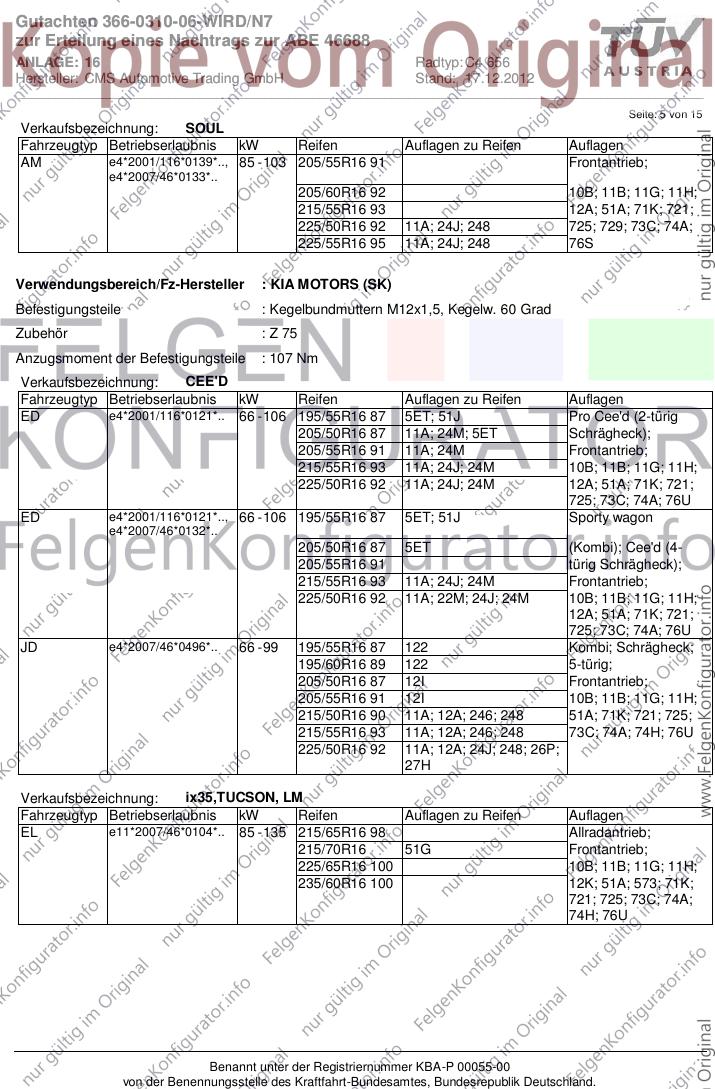

Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 5 von 15
Verkaufsbezeichnung: SOUL
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AM e4*2001/116*0139*.., 85 - 103 205/55R16 91 Frontantrieb;
e4*2007/46*0133*..
205/60R16 92 10B; 11B; 11G; 11H;
215/55R16 93 12A; 51A; 71K; 721;
225/50R16 92 11A; 24J; 248 725; 729; 73C; 74A;
225/55R16 95 11A; 24J; 248 76S
Verwendungsbereich/Fz-Hersteller : KIA MOTORS (SK)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 107 Nm
Verkaufsbezeichnung: CEE'D
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
ED e4*2001/116*0121*.. 66 - 106 195/55R16 87 5ET; 51J Pro Cee'd (2-türig
205/50R16 87 11A; 24M; 5ET Schrägheck);
205/55R16 91 11A; 24M Frontantrieb;
215/55R16 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 74A; 76U
ED e4*2001/116*0121*.., 66 - 106 195/55R16 87 5ET; 51J Sporty wagon
e4*2007/46*0132*..
205/50R16 87 5ET (Kombi); Cee'd (4-
205/55R16 91 türig Schrägheck);
215/55R16 93 11A; 24J; 24M Frontantrieb;
225/50R16 92 11A; 22M; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 76U
JD e4*2007/46*0496*.. 66 - 99 195/55R16 87 122 Kombi; Schrägheck;
195/60R16 89 122 5-türig;
205/50R16 87 12I Frontantrieb;
205/55R16 91 12I 10B; 11B; 11G; 11H;
215/50R16 90 11A; 12A; 246; 248 51A; 71K; 721; 725;
215/55R16 93 11A; 12A; 246; 248 73C; 74A; 74H; 76U
225/50R16 92 11A; 12A; 24J; 248; 26P;
27H
Verkaufsbezeichnung: ix35,TUCSON, LM
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EL e11*2007/46*0104*.. 85 - 135 215/65R16 98 Allradantrieb;
215/70R16 51G Frontantrieb;
225/65R16 100 10B; 11B; 11G; 11H;
235/60R16 100 12K; 51A; 573; 71K;
721; 725; 73C; 74A;
74H; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

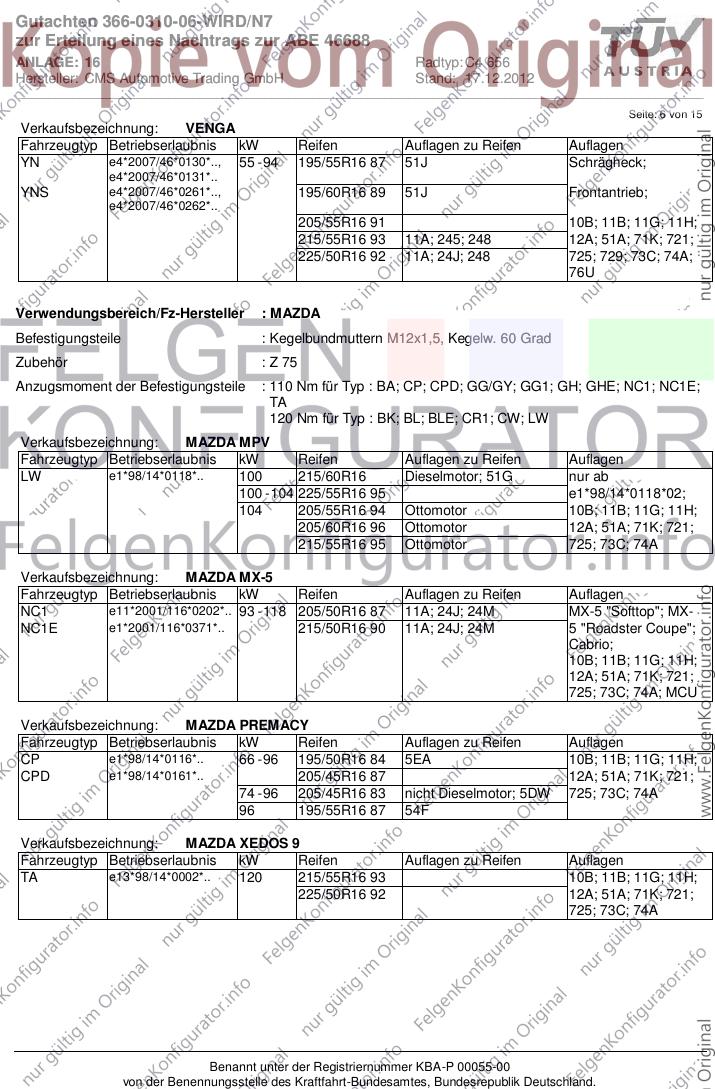

Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 6 von 15
Verkaufsbezeichnung: VENGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
YN e4*2007/46*0130*.., 55 - 94 195/55R16 87 51J Schrägheck;
e4*2007/46*0131*..
YNS e4*2007/46*0261*.., 195/60R16 89 51J Frontantrieb;
e4*2007/46*0262*..
205/55R16 91 10B; 11B; 11G; 11H;
215/55R16 93 11A; 245; 248 12A; 51A; 71K; 721;
225/50R16 92 11A; 24J; 248 725; 729; 73C; 74A;
76U
Verwendungsbereich/Fz-Hersteller : MAZDA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 110 Nm für Typ : BA; CP; CPD; GG/GY; GG1; GH; GHE; NC1; NC1E;
TA
120 Nm für Typ : BK; BL; BLE; CR1; CW; LW
Verkaufsbezeichnung: MAZDA MPV
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LW e1*98/14*0118*.. 100 215/60R16 Dieselmotor; 51G nur ab
100 - 104 225/55R16 95 e1*98/14*0118*02;
104 205/55R16 94 Ottomotor 10B; 11B; 11G; 11H;
205/60R16 96 Ottomotor 12A; 51A; 71K; 721;
215/55R16 95 Ottomotor 725; 73C; 74A
Verkaufsbezeichnung: MAZDA MX-5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NC1 e11*2001/116*0202*.. 93 - 118 205/50R16 87 11A; 24J; 24M MX-5 "Softtop"; MX-
NC1E e1*2001/116*0371*.. 215/50R16 90 11A; 24J; 24M 5 "Roadster Coupe";
Cabrio;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; MCU
Verkaufsbezeichnung: MAZDA PREMACY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CP e1*98/14*0116*.. 66 - 96 195/50R16 84 5EA 10B; 11B; 11G; 11H;
CPD e1*98/14*0161*.. 205/45R16 87 12A; 51A; 71K; 721;
74 - 96 205/45R16 83 nicht Dieselmotor; 5DW 725; 73C; 74A
96 195/55R16 87 54F
Verkaufsbezeichnung: MAZDA XEDOS 9
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
TA e13*98/14*0002*.. 120 215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 12A; 51A; 71K; 721;
725; 73C; 74A
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 7 von 15

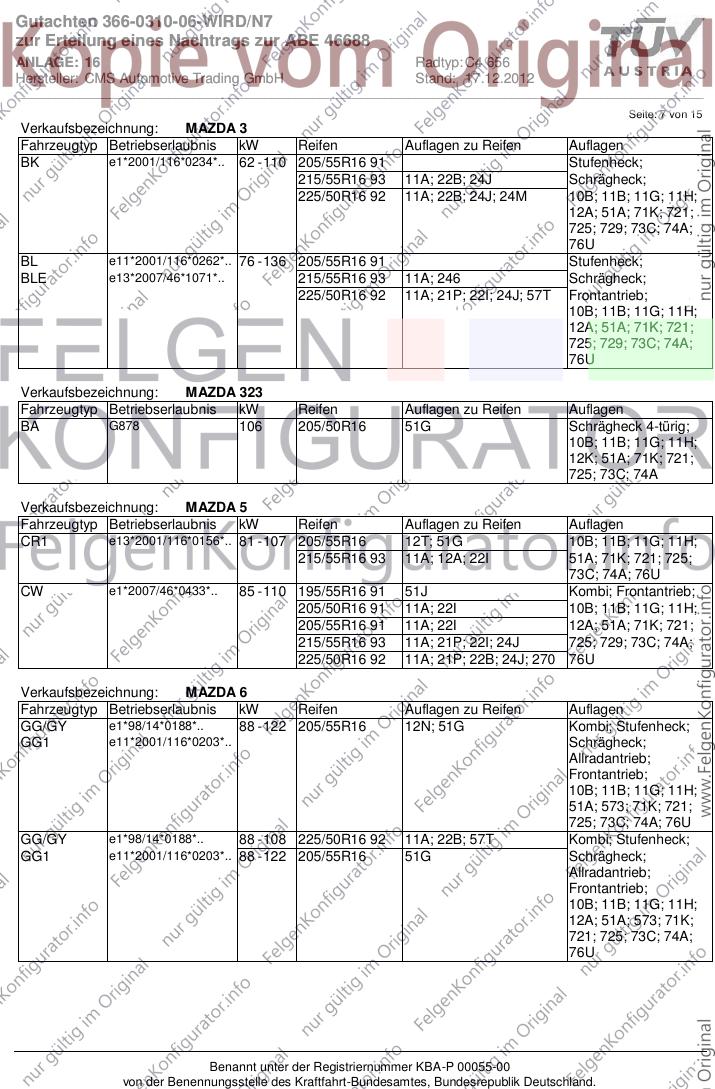

Verkaufsbezeichnung: MAZDA 3
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BK e1*2001/116*0234*.. 62 - 110 205/55R16 91 Stufenheck;
215/55R16 93 11A; 22B; 24J Schrägheck;
225/50R16 92 11A; 22B; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76U
BL e11*2001/116*0262*.. 76 - 136 205/55R16 91 Stufenheck;
BLE e13*2007/46*1071*.. 215/55R16 93 11A; 246 Schrägheck;
225/50R16 92 11A; 21P; 22I; 24J; 57T Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76U
Verkaufsbezeichnung: MAZDA 323
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA G878 106 205/50R16 51G Schrägheck 4-türig;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A
Verkaufsbezeichnung: MAZDA 5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CR1 e13*2001/116*0156*.. 81 - 107 205/55R16 12T; 51G 10B; 11B; 11G; 11H;
215/55R16 93 11A; 12A; 22I 51A; 71K; 721; 725;
73C; 74A; 76U
CW e1*2007/46*0433*.. 85 - 110 195/55R16 91 51J Kombi; Frontantrieb;
205/50R16 91 11A; 22I 10B; 11B; 11G; 11H;
205/55R16 91 11A; 22I 12A; 51A; 71K; 721;
215/55R16 93 11A; 21P; 22I; 24J 725; 729; 73C; 74A;
225/50R16 92 11A; 21P; 22B; 24J; 270 76U
Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GG/GY e1*98/14*0188*.. 88 - 122 205/55R16 12N; 51G Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 73C; 74A; 76U
GG/GY e1*98/14*0188*.. 88 - 108 225/50R16 92 11A; 22B; 57T Kombi; Stufenheck;
GG1 e11*2001/116*0203*.. 88 - 122 205/55R16 51G Schrägheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 8 von 15

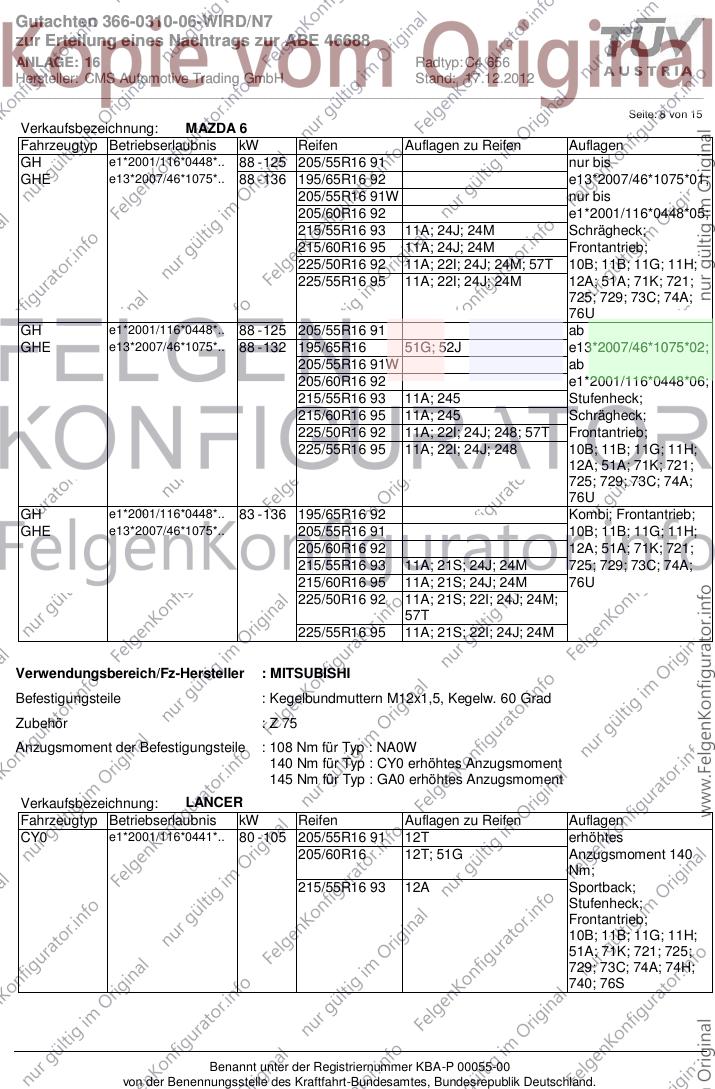

Verkaufsbezeichnung: MAZDA 6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GH e1*2001/116*0448*.. 88 - 125 205/55R16 91 nur bis
GHE e13*2007/46*1075*.. 88 - 136 195/65R16 92 e13*2007/46*1075*01;
205/55R16 91W nur bis
205/60R16 92 e1*2001/116*0448*05;
215/55R16 93 11A; 24J; 24M Schrägheck;
215/60R16 95 11A; 24J; 24M Frontantrieb;
225/50R16 92 11A; 22I; 24J; 24M; 57T 10B; 11B; 11G; 11H;
225/55R16 95 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76U
GH e1*2001/116*0448*.. 88 - 125 205/55R16 91 ab
GHE e13*2007/46*1075*.. 88 - 132 195/65R16 51G; 52J e13*2007/46*1075*02;
205/55R16 91W ab
205/60R16 92 e1*2001/116*0448*06;
215/55R16 93 11A; 245 Stufenheck;
215/60R16 95 11A; 245 Schrägheck;
225/50R16 92 11A; 22I; 24J; 248; 57T Frontantrieb;
225/55R16 95 11A; 22I; 24J; 248 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
76U
GH e1*2001/116*0448*.. 83 - 136 195/65R16 92 Kombi; Frontantrieb;
GHE e13*2007/46*1075*.. 205/55R16 91 10B; 11B; 11G; 11H;
205/60R16 92 12A; 51A; 71K; 721;
215/55R16 93 11A; 21S; 24J; 24M 725; 729; 73C; 74A;
215/60R16 95 11A; 21S; 24J; 24M 76U
225/50R16 92 11A; 21S; 22I; 24J; 24M;
57T
225/55R16 95 11A; 21S; 22I; 24J; 24M
Verwendungsbereich/Fz-Hersteller : MITSUBISHI
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 108 Nm für Typ : NA0W
140 Nm für Typ : CY0 erhöhtes Anzugsmoment
145 Nm für Typ : GA0 erhöhtes Anzugsmoment
Verkaufsbezeichnung: LANCER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CY0 e1*2001/116*0441*.. 80 - 105 205/55R16 91 12T erhöhtes
205/60R16 12T; 51G Anzugsmoment 140
Nm;
215/55R16 93 12A Sportback;
Stufenheck;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 74A; 74H;
740; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 9 von 15

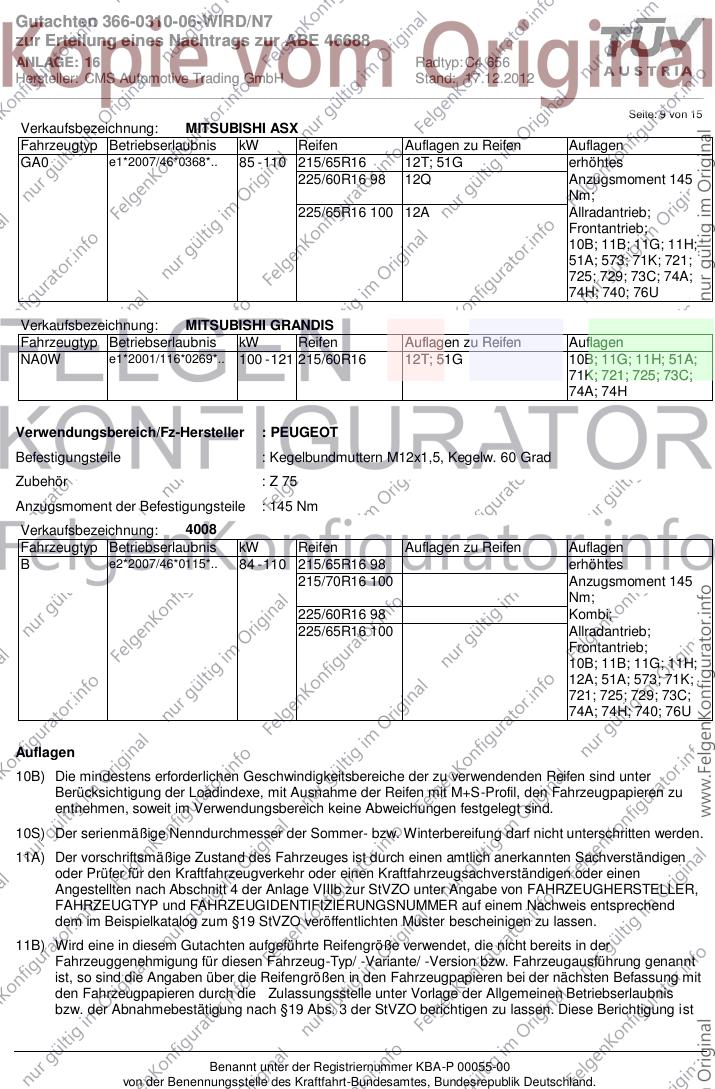

Verkaufsbezeichnung: MITSUBISHI ASX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
GA0 e1*2007/46*0368*.. 85 - 110 215/65R16 12T; 51G erhöhtes
225/60R16 98 12Q Anzugsmoment 145
Nm;
225/65R16 100 12A Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 76U
Verkaufsbezeichnung: MITSUBISHI GRANDIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NA0W e1*2001/116*0269*.. 100 - 121 215/60R16 12T; 51G 10B; 11G; 11H; 51A;
71K; 721; 725; 73C;
74A; 74H
Verwendungsbereich/Fz-Hersteller : PEUGEOT
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 75
Anzugsmoment der Befestigungsteile : 145 Nm
Verkaufsbezeichnung: 4008
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e2*2007/46*0115*.. 84 - 110 215/65R16 98 erhöhtes
215/70R16 100 Anzugsmoment 145
Nm;
225/60R16 98 Kombi;
225/65R16 100 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74H; 740; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
10S) Der serienmäßige Nenndurchmesser der Sommer- bzw. Winterbereifung darf nicht unterschritten werden.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 10 von 15
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 11 von 15
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

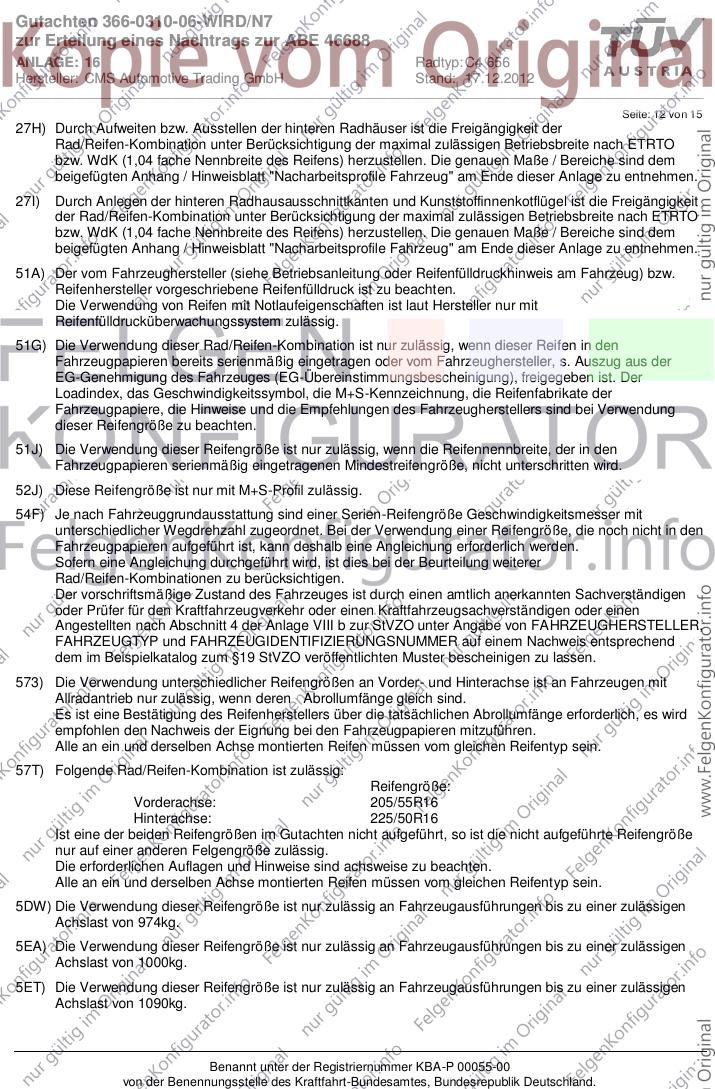

Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 12 von 15
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54F) Je nach Fahrzeuggrundausstattung sind einer Serien-Reifengröße Geschwindigkeitsmesser mit
unterschiedlicher Wegdrehzahl zugeordnet. Bei der Verwendung einer Reifengröße, die noch nicht in den
Fahrzeugpapieren aufgeführt ist, kann deshalb eine Angleichung erforderlich werden.
Sofern eine Angleichung durchgeführt wird, ist dies bei der Beurteilung weiterer
Rad/Reifen-Kombinationen zu berücksichtigen.
Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5DW) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 974kg.
5EA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1000kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 13 von 15
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
MCU) Die Verwendung dieser Radgröße ist an Fahrzeugausführungen, die serienmäßig mit mindestens
17-Zoll-Rädern ausgerüstet sind, nur mit M+S-Bereifung zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 14 von 15

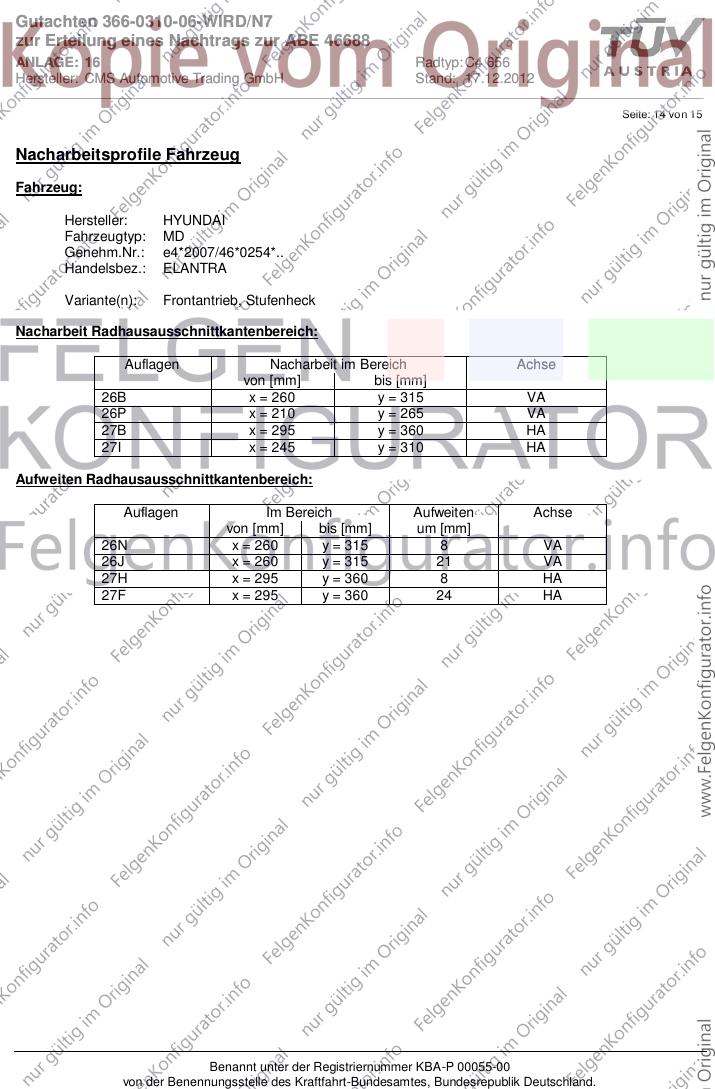

Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: HYUNDAI
Fahrzeugtyp: MD
Genehm.Nr.: e4*2007/46*0254*..
Handelsbez.: ELANTRA
Variante(n): Frontantrieb, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 260 y = 315 VA
26P x = 210 y = 265 VA
27B x = 295 y = 360 HA
27I x = 245 y = 310 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 260 y = 315 8 VA
26J x = 260 y = 315 21 VA
27H x = 295 y = 360 8 HA
27F x = 295 y = 360 24 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0310-06-WIRD/N7
zur Erteilung eines Nachtrags zur ABE 46688
ANLAGE: 16 Radtyp: C4 656
Hersteller: CMS Automotive Trading GmbH Stand: 17.12.2012
__________________________________________________________________________________________________________________
Seite: 15 von 15

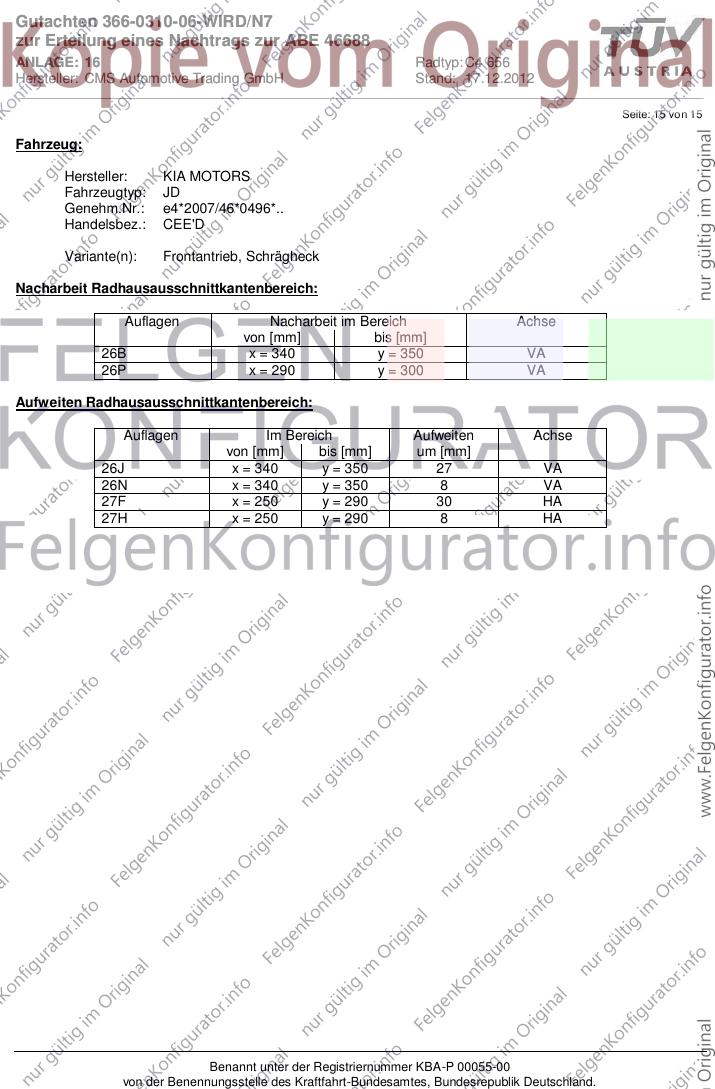

Fahrzeug:
Hersteller: KIA MOTORS
Fahrzeugtyp: JD
Genehm.Nr.: e4*2007/46*0496*..
Handelsbez.: CEE'D
Variante(n): Frontantrieb, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 340 y = 350 VA
26P x = 290 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 340 y = 350 27 VA
26N x = 340 y = 350 8 VA
27F x = 250 y = 290 30 HA
27H x = 250 y = 290 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
