GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

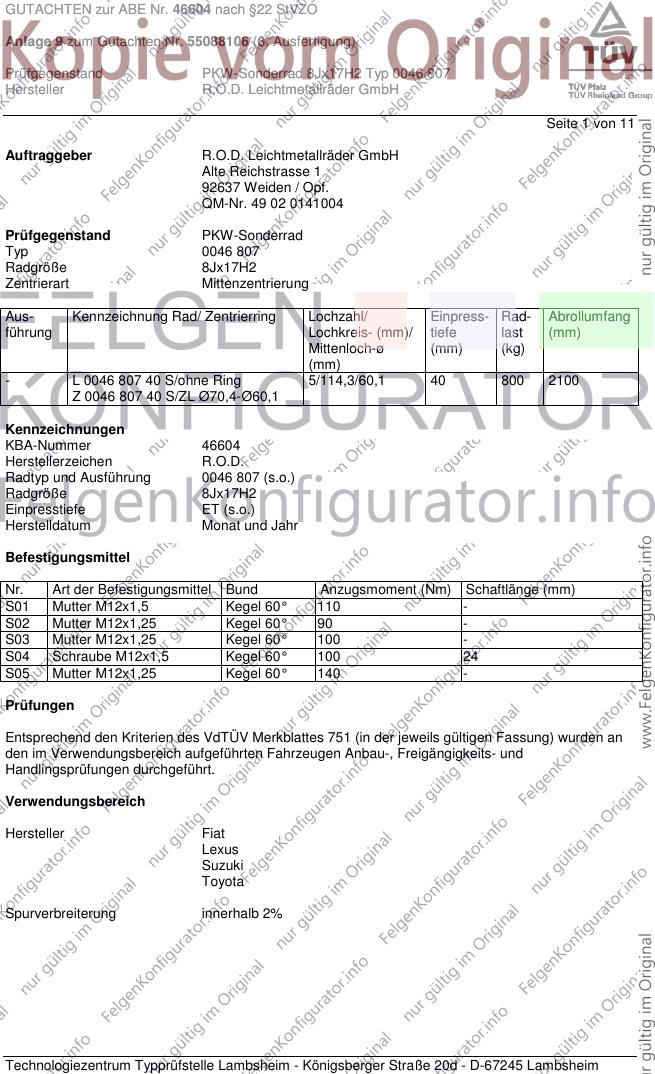

Seite 1 von 11
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Typ 0046 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- L 0046 807 40 S/ohne Ring 5/114,3/60,1 40 800 2100
Z 0046 807 40 S/ZL Ø70,4-Ø60,1
Kennzeichnungen
KBA-Nummer 46604
Herstellerzeichen R.O.D.
Radtyp und Ausführung 0046 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Schraube M12x1,5 Kegel 60° 100 24
S05 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

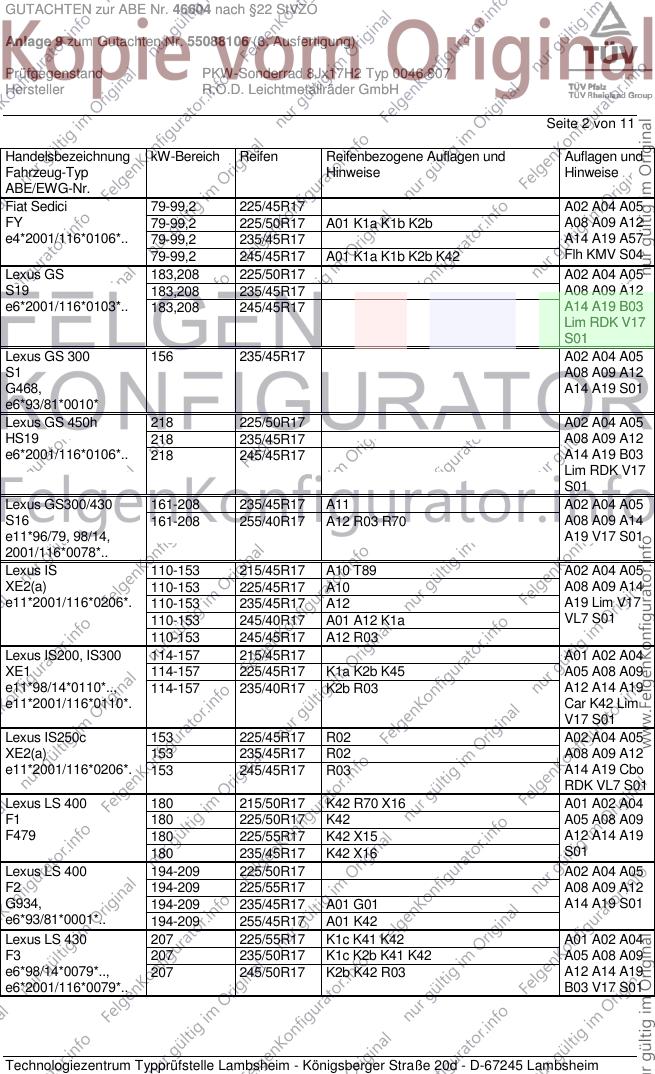

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/45R17 A02 A04 A05
FY 79-99,2 225/50R17 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0106*.. 79-99,2 235/45R17 A14 A19 A57
79-99,2 245/45R17 A01 K1a K1b K2b K42 Flh KMV S04
Lexus GS 183,208 225/50R17 A02 A04 A05
S19 183,208 235/45R17 A08 A09 A12
e6*2001/116*0103*.. 183,208 245/45R17 A14 A19 B03
Lim RDK V17
S01
Lexus GS 300 156 235/45R17 A02 A04 A05
S1 A08 A09 A12
G468, A14 A19 S01
e6*93/81*0010*
Lexus GS 450h 218 225/50R17 A02 A04 A05
HS19 218 235/45R17 A08 A09 A12
e6*2001/116*0106*.. 218 245/45R17 A14 A19 B03
Lim RDK V17
S01
Lexus GS300/430 161-208 235/45R17 A11 A02 A04 A05
S16 161-208 255/40R17 A12 R03 R70 A08 A09 A14
e11*96/79, 98/14, A19 V17 S01
2001/116*0078*..
Lexus IS 110-153 215/45R17 A10 T89 A02 A04 A05
XE2(a) 110-153 225/45R17 A10 A08 A09 A14
e11*2001/116*0206*. 110-153 235/45R17 A12 A19 Lim V17
110-153 245/40R17 A01 A12 K1a VL7 S01
110-153 245/45R17 A12 R03
Lexus IS200, IS300 114-157 215/45R17 A01 A02 A04
XE1 114-157 225/45R17 K1a K2b K45 A05 A08 A09
e11*98/14*0110*.., 114-157 235/40R17 K2b R03 A12 A14 A19
e11*2001/116*0110*. Car K42 Lim
V17 S01
Lexus IS250c 153 225/45R17 R02 A02 A04 A05
XE2(a) 153 235/45R17 R02 A08 A09 A12
e11*2001/116*0206*. 153 245/45R17 R03 A14 A19 Cbo
RDK VL7 S01
Lexus LS 400 180 215/50R17 K42 R70 X16 A01 A02 A04
F1 180 225/50R17 K42 A05 A08 A09
F479 180 225/55R17 K42 X15 A12 A14 A19
180 235/45R17 K42 X16 S01
Lexus LS 400 194-209 225/50R17 A02 A04 A05
F2 194-209 225/55R17 A08 A09 A12
G934, 194-209 235/45R17 A01 G01 A14 A19 S01
e6*93/81*0001*.. 194-209 255/45R17 A01 K42
Lexus LS 430 207 225/55R17 K1c K41 K42 A01 A02 A04
F3 207 235/50R17 K1c K2b K41 K42 A05 A08 A09
e6*98/14*0079*.., 207 245/50R17 K2b K42 R03 A12 A14 A19
e6*2001/116*0079*.. B03 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

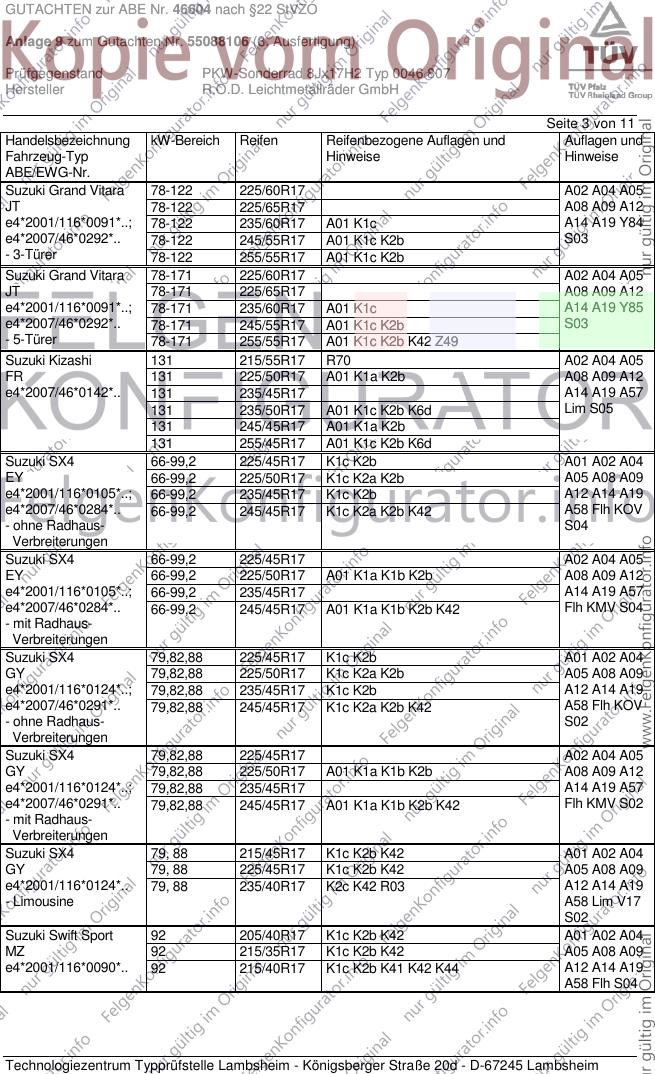

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-122 225/60R17 A02 A04 A05
JT 78-122 225/65R17 A08 A09 A12
e4*2001/116*0091*..; 78-122 235/60R17 A01 K1c A14 A19 Y84
e4*2007/46*0292*.. 78-122 245/55R17 A01 K1c K2b S03
- 3-Türer 78-122 255/55R17 A01 K1c K2b
Suzuki Grand Vitara 78-171 225/60R17 A02 A04 A05
JT 78-171 225/65R17 A08 A09 A12
e4*2001/116*0091*..; 78-171 235/60R17 A01 K1c A14 A19 Y85
e4*2007/46*0292*.. 78-171 245/55R17 A01 K1c K2b S03
- 5-Türer 78-171 255/55R17 A01 K1c K2b K42 Z49
Suzuki Kizashi 131 215/55R17 R70 A02 A04 A05
FR 131 225/50R17 A01 K1a K2b A08 A09 A12
e4*2007/46*0142*.. 131 235/45R17 A14 A19 A57
131 235/50R17 A01 K1c K2b K6d Lim S05
131 245/45R17 A01 K1a K2b
131 255/45R17 A01 K1c K2b K6d
Suzuki SX4 66-99,2 225/45R17 K1c K2b A01 A02 A04
EY 66-99,2 225/50R17 K1c K2a K2b A05 A08 A09
e4*2001/116*0105*..; 66-99,2 235/45R17 K1c K2b A12 A14 A19
e4*2007/46*0284*.. 66-99,2 245/45R17 K1c K2a K2b K42 A58 Flh KOV
- ohne Radhaus- S04
Verbreiterungen
Suzuki SX4 66-99,2 225/45R17 A02 A04 A05
EY 66-99,2 225/50R17 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0105*..; 66-99,2 235/45R17 A14 A19 A57
e4*2007/46*0284*.. 66-99,2 245/45R17 A01 K1a K1b K2b K42 Flh KMV S04
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/45R17 K1c K2b A01 A02 A04
GY 79,82,88 225/50R17 K1c K2a K2b A05 A08 A09
e4*2001/116*0124*..; 79,82,88 235/45R17 K1c K2b A12 A14 A19
e4*2007/46*0291*.. 79,82,88 245/45R17 K1c K2a K2b K42 A58 Flh KOV
- ohne Radhaus- S02
Verbreiterungen
Suzuki SX4 79,82,88 225/45R17 A02 A04 A05
GY 79,82,88 225/50R17 A01 K1a K1b K2b A08 A09 A12
e4*2001/116*0124*..; 79,82,88 235/45R17 A14 A19 A57
e4*2007/46*0291*.. 79,82,88 245/45R17 A01 K1a K1b K2b K42 Flh KMV S02
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 215/45R17 K1c K2b K42 A01 A02 A04
GY 79, 88 225/45R17 K1c K2b K42 A05 A08 A09
e4*2001/116*0124*.. 79, 88 235/40R17 K2c K42 R03 A12 A14 A19
- Limousine A58 Lim V17
S02
Suzuki Swift Sport 92 205/40R17 K1c K2b K42 A01 A02 A04
MZ 92 215/35R17 K1c K2b K42 A05 A08 A09
e4*2001/116*0090*.. 92 215/40R17 K1c K2b K41 K42 K44 A12 A14 A19
A58 Flh S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

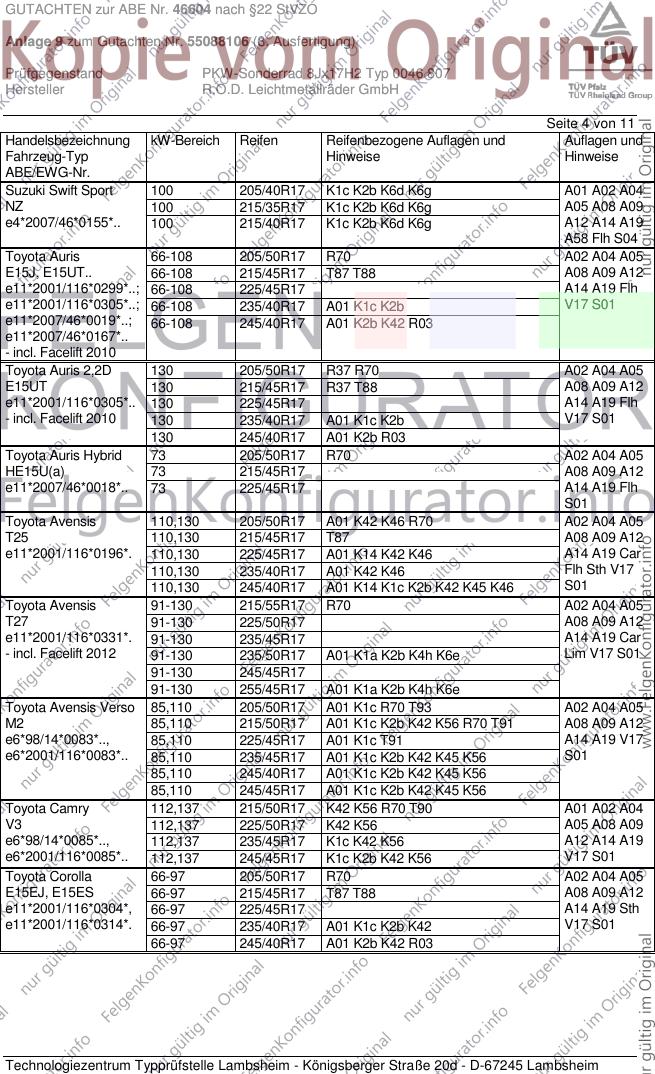

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift Sport 100 205/40R17 K1c K2b K6d K6g A01 A02 A04
NZ 100 215/35R17 K1c K2b K6d K6g A05 A08 A09
e4*2007/46*0155*.. 100 215/40R17 K1c K2b K6d K6g A12 A14 A19
A58 Flh S04
Toyota Auris 66-108 205/50R17 R70 A02 A04 A05
E15J, E15UT.. 66-108 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0299*..; 66-108 225/45R17 A14 A19 Flh
e11*2001/116*0305*..; 66-108 235/40R17 A01 K1c K2b V17 S01
e11*2007/46*0019*..; 66-108 245/40R17 A01 K2b K42 R03
e11*2007/46*0167*..
- incl. Facelift 2010
Toyota Auris 2,2D 130 205/50R17 R37 R70 A02 A04 A05
E15UT 130 215/45R17 R37 T88 A08 A09 A12
e11*2001/116*0305*.. 130 225/45R17 A14 A19 Flh
- incl. Facelift 2010 130 235/40R17 A01 K1c K2b V17 S01
130 245/40R17 A01 K2b R03
Toyota Auris Hybrid 73 205/50R17 R70 A02 A04 A05
HE15U(a) 73 215/45R17 A08 A09 A12
e11*2007/46*0018*.. 73 225/45R17 A14 A19 Flh
S01
Toyota Avensis 110,130 205/50R17 A01 K42 K46 R70 A02 A04 A05
T25 110,130 215/45R17 T87 A08 A09 A12
e11*2001/116*0196*. 110,130 225/45R17 A01 K14 K42 K46 A14 A19 Car
110,130 235/40R17 A01 K42 K46 Flh Sth V17
110,130 245/40R17 A01 K14 K1c K2b K42 K45 K46 S01
Toyota Avensis 91-130 215/55R17 R70 A02 A04 A05
T27 91-130 225/50R17 A08 A09 A12
e11*2001/116*0331*. 91-130 235/45R17 A14 A19 Car
- incl. Facelift 2012 91-130 235/50R17 A01 K1a K2b K4h K6e Lim V17 S01
91-130 245/45R17
91-130 255/45R17 A01 K1a K2b K4h K6e
Toyota Avensis Verso 85,110 205/50R17 A01 K1c R70 T93 A02 A04 A05
M2 85,110 215/50R17 A01 K1c K2b K42 K56 R70 T91 A08 A09 A12
e6*98/14*0083*.., 85,110 225/45R17 A01 K1c T91 A14 A19 V17
e6*2001/116*0083*.. 85,110 235/45R17 A01 K1c K2b K42 K45 K56 S01
85,110 245/40R17 A01 K1c K2b K42 K45 K56
85,110 245/45R17 A01 K1c K2b K42 K45 K56
Toyota Camry 112,137 215/50R17 K42 K56 R70 T90 A01 A02 A04
V3 112,137 225/50R17 K42 K56 A05 A08 A09
e6*98/14*0085*.., 112,137 235/45R17 K1c K42 K56 A12 A14 A19
e6*2001/116*0085*.. 112,137 245/45R17 K1c K2b K42 K56 V17 S01
Toyota Corolla 66-97 205/50R17 R70 A02 A04 A05
E15EJ, E15ES 66-97 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0304*, 66-97 225/45R17 A14 A19 Sth
e11*2001/116*0314*. 66-97 235/40R17 A01 K1c K2b K42 V17 S01
66-97 245/40R17 A01 K2b K42 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

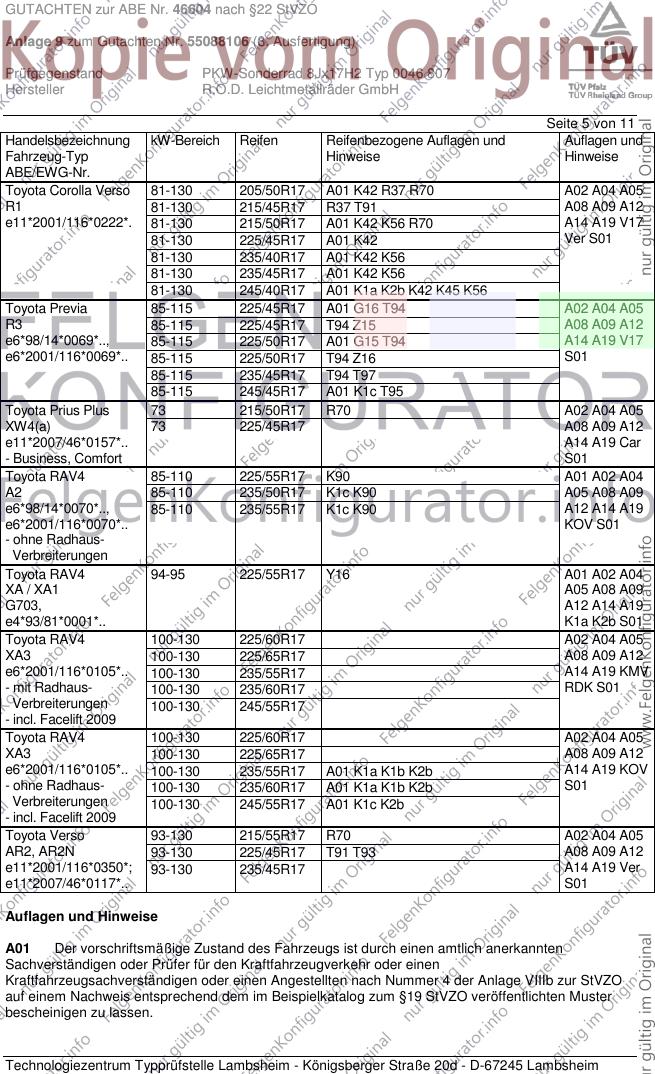

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla Verso 81-130 205/50R17 A01 K42 R37 R70 A02 A04 A05
R1 81-130 215/45R17 R37 T91 A08 A09 A12
e11*2001/116*0222*. 81-130 215/50R17 A01 K42 K56 R70 A14 A19 V17
81-130 225/45R17 A01 K42 Ver S01
81-130 235/40R17 A01 K42 K56
81-130 235/45R17 A01 K42 K56
81-130 245/40R17 A01 K1a K2b K42 K45 K56
Toyota Previa 85-115 225/45R17 A01 G16 T94 A02 A04 A05
R3 85-115 225/45R17 T94 Z15 A08 A09 A12
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94 A14 A19 V17
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16 S01
85-115 235/45R17 T94 T97
85-115 245/45R17 A01 K1c T95
Toyota Prius Plus 73 215/50R17 R70 A02 A04 A05
XW4(a) 73 225/45R17 A08 A09 A12
e11*2007/46*0157*.. A14 A19 Car
- Business, Comfort S01
Toyota RAV4 85-110 225/55R17 K90 A01 A02 A04
A2 85-110 235/50R17 K1c K90 A05 A08 A09
e6*98/14*0070*.., 85-110 235/55R17 K1c K90 A12 A14 A19
e6*2001/116*0070*.. KOV S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 94-95 225/55R17 Y16 A01 A02 A04
XA / XA1 A05 A08 A09
G703, A12 A14 A19
e4*93/81*0001*.. K1a K2b S01
Toyota RAV4 100-130 225/60R17 A02 A04 A05
XA3 100-130 225/65R17 A08 A09 A12
e6*2001/116*0105*.. 100-130 235/55R17 A14 A19 KMV
- mit Radhaus- 100-130 235/60R17 RDK S01
Verbreiterungen 100-130 245/55R17
- incl. Facelift 2009
Toyota RAV4 100-130 225/60R17 A02 A04 A05
XA3 100-130 225/65R17 A08 A09 A12
e6*2001/116*0105*.. 100-130 235/55R17 A01 K1a K1b K2b A14 A19 KOV
- ohne Radhaus- 100-130 235/60R17 A01 K1a K1b K2b S01
Verbreiterungen 100-130 245/55R17 A01 K1c K2b
- incl. Facelift 2009
Toyota Verso 93-130 215/55R17 R70 A02 A04 A05
AR2, AR2N 93-130 225/45R17 T91 T93 A08 A09 A12
e11*2001/116*0350*; 93-130 235/45R17 A14 A19 Ver
e11*2007/46*0117*.. S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

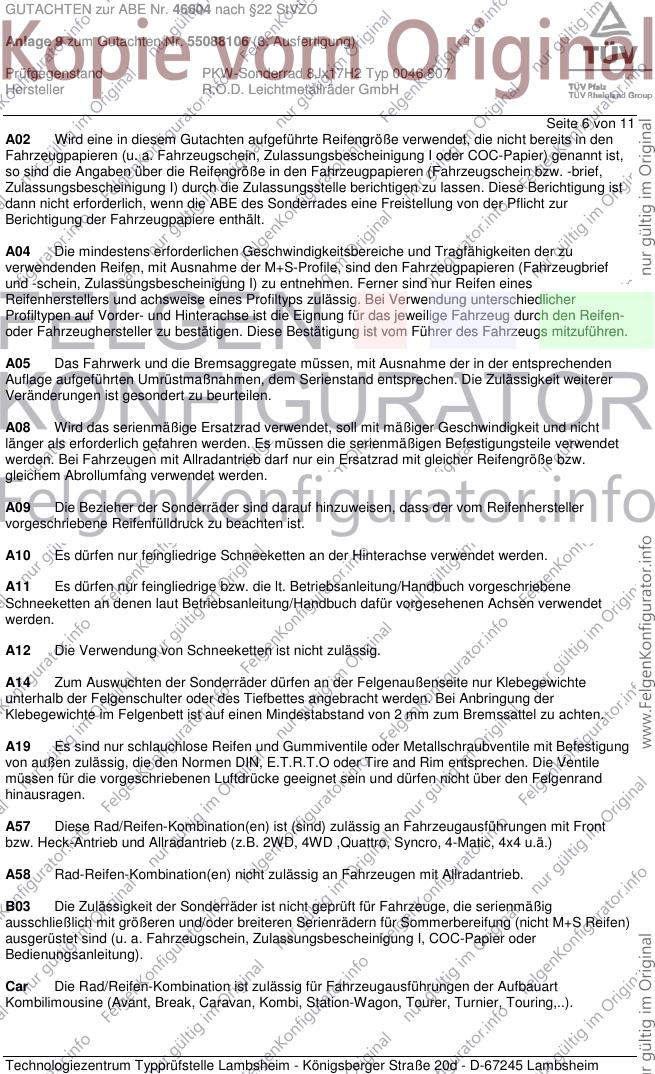

Seite 6 von 11
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

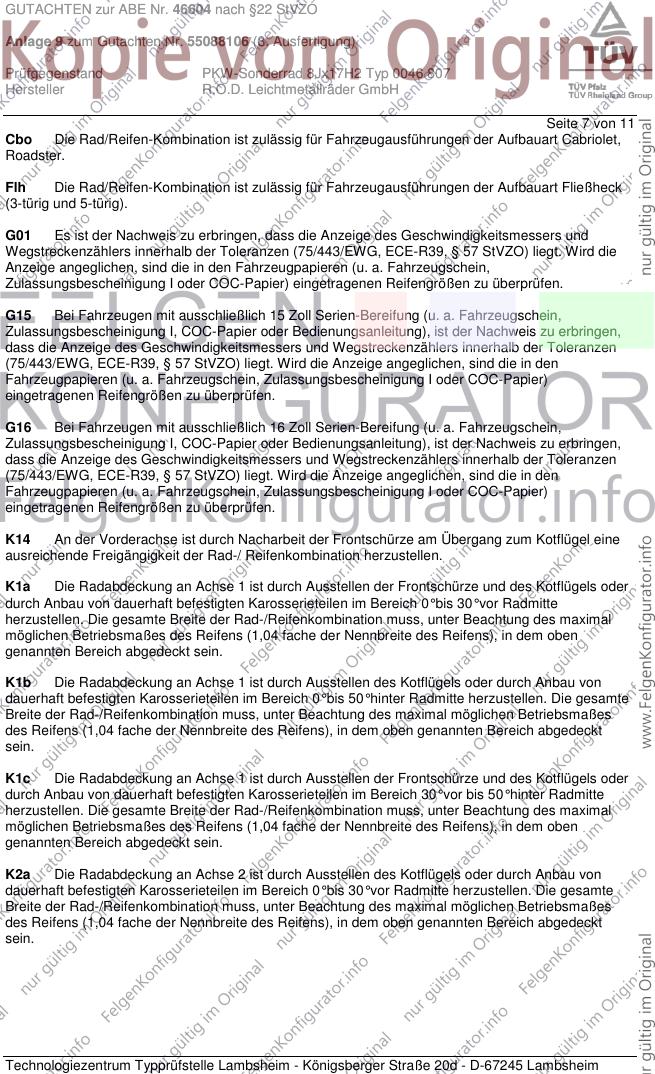

Seite 7 von 11
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

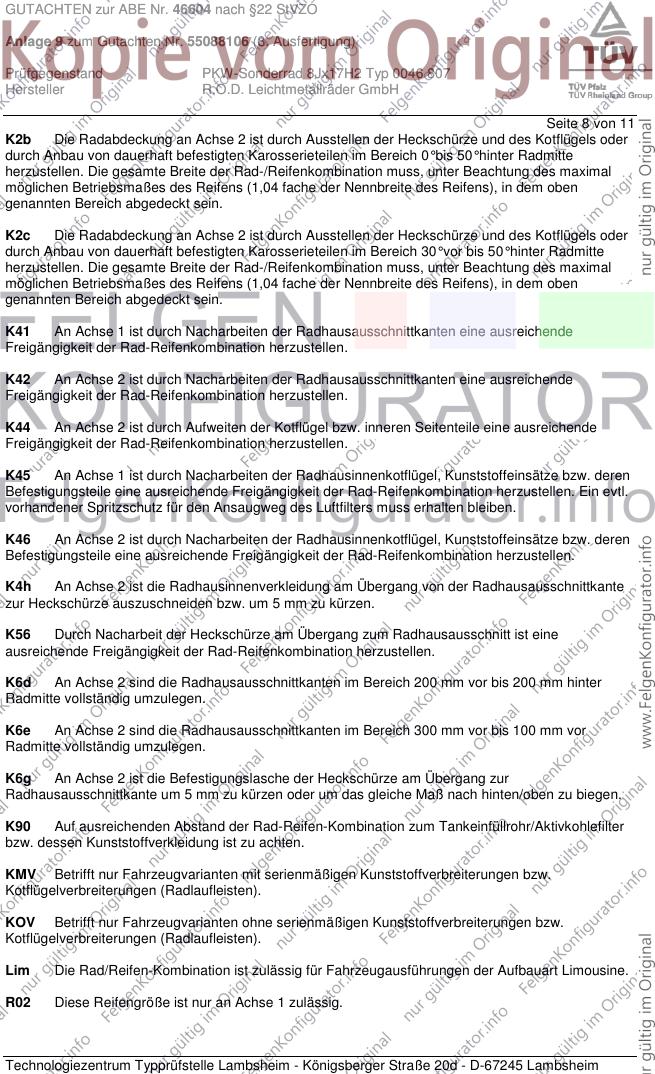

Seite 8 von 11
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

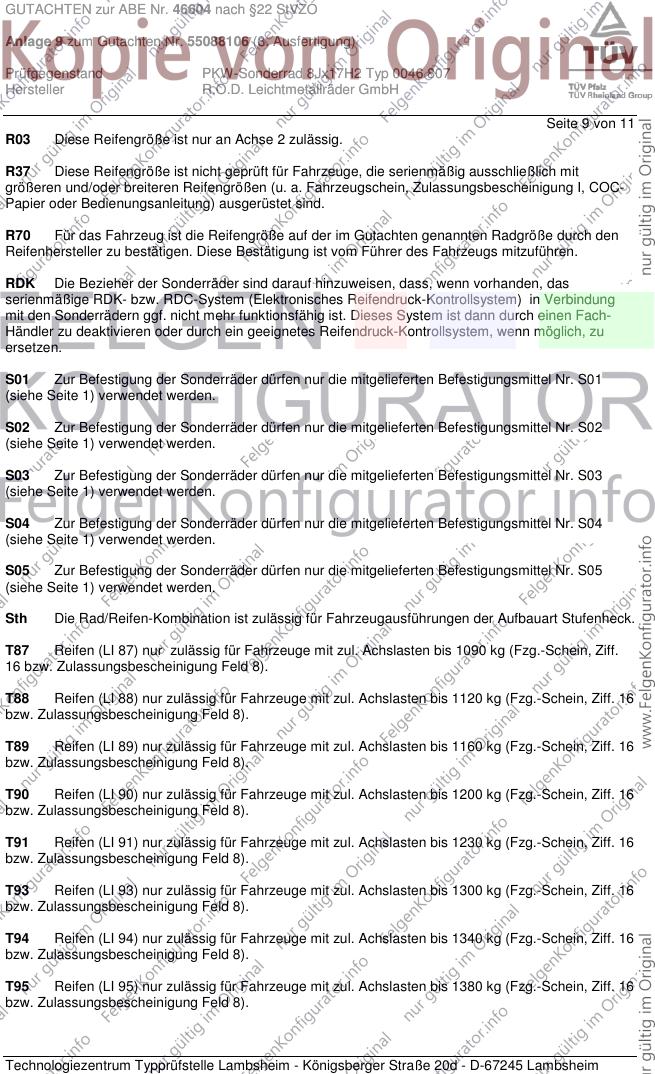

Seite 9 von 11
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH

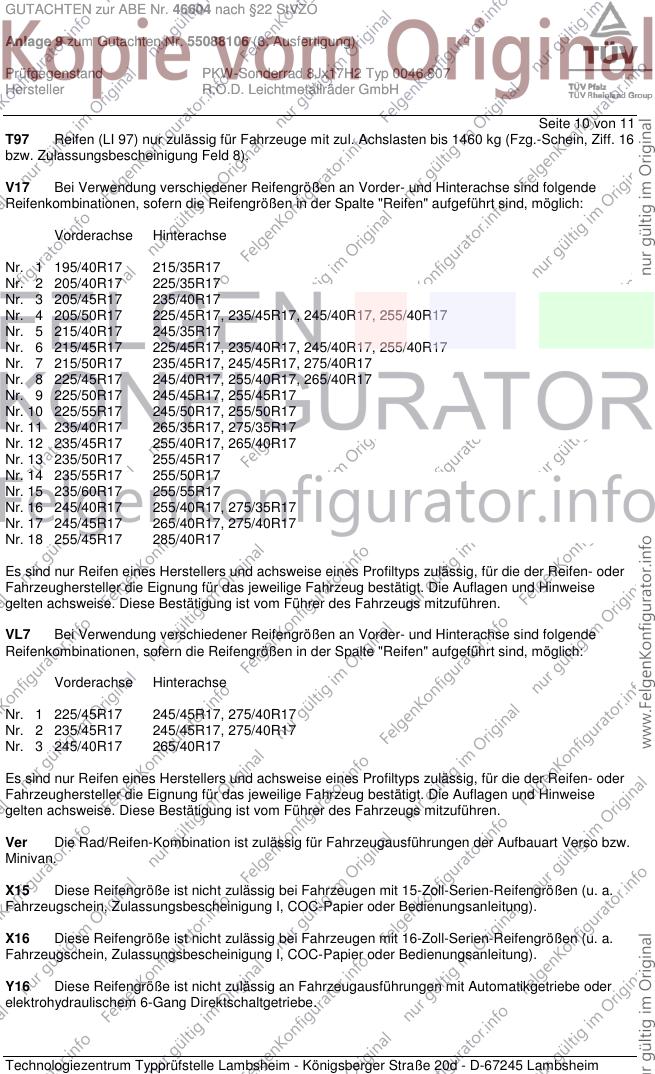

Seite 10 von 11
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
X15 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 15-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X16 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46604 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55088106 (8. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ 0046 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 11 von 11
Y84 Die Sonderräder sind nur an 3-türigen Fahrzeugausführungen zulässig.
Y85 Die Sonderräder sind nur an 5-türigen Fahrzeugausführungen zulässig.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. September 2012 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. September 2012
Coen 00184914.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
