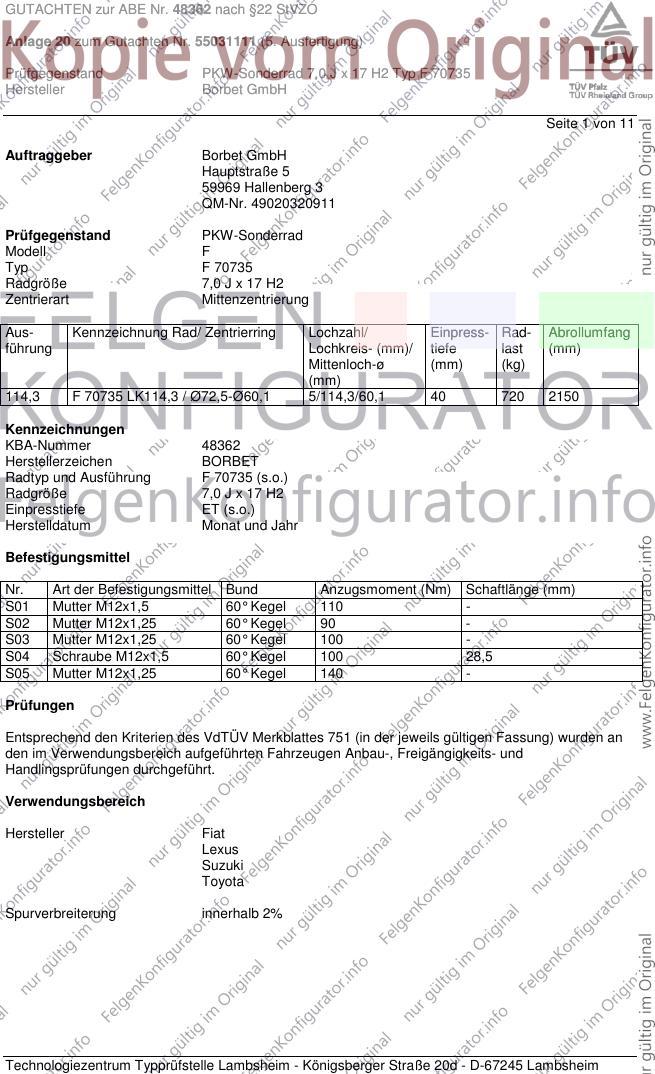

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 1 von 11
Auftraggeber Borbet GmbH
Hauptstraße 5
59969 Hallenberg 3
QM-Nr. 49020320911
Prüfgegenstand PKW-Sonderrad
Modell F
Typ F 70735
Radgröße 7,0 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
114,3 F 70735 LK114,3 / Ø72,5-Ø60,1 5/114,3/60,1 40 720 2150
Kennzeichnungen
KBA-Nummer 48362
Herstellerzeichen BORBET
Radtyp und Ausführung F 70735 (s.o.)
Radgröße 7,0 J x 17 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
S02 Mutter M12x1,25 60° Kegel 90 -
S03 Mutter M12x1,25 60° Kegel 100 -
S04 Schraube M12x1,5 60° Kegel 100 28,5
S05 Mutter M12x1,25 60° Kegel 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

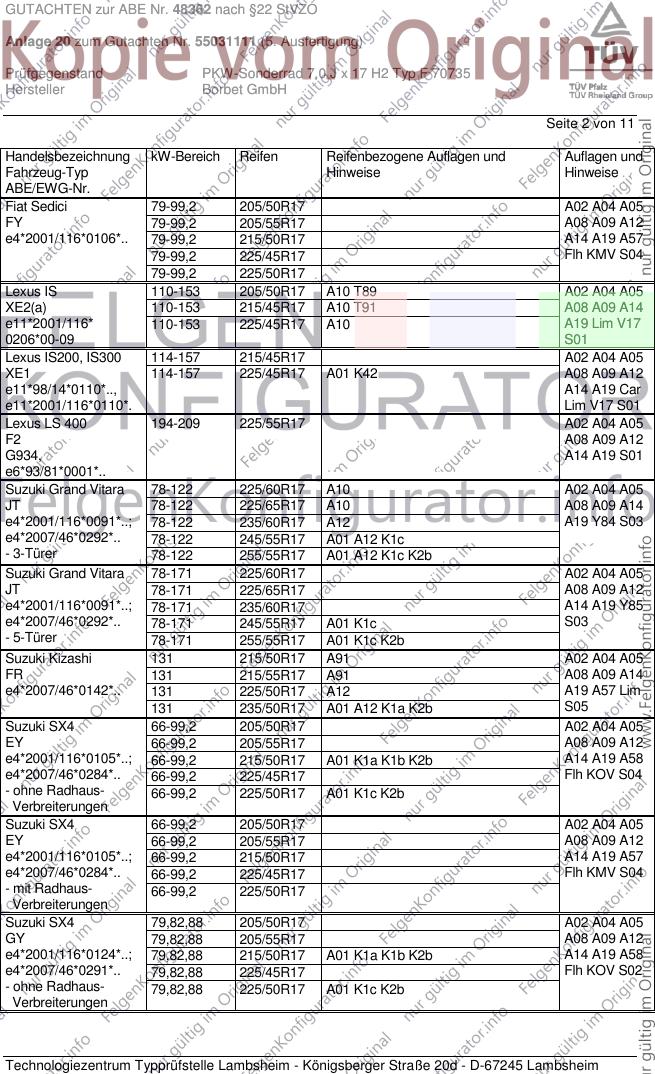

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A02 A04 A05
FY 79-99,2 205/55R17 A08 A09 A12
e4*2001/116*0106*.. 79-99,2 215/50R17 A14 A19 A57
79-99,2 225/45R17 Flh KMV S04
79-99,2 225/50R17
Lexus IS 110-153 205/50R17 A10 T89 A02 A04 A05
XE2(a) 110-153 215/45R17 A10 T91 A08 A09 A14
e11*2001/116* 110-153 225/45R17 A10 A19 Lim V17
0206*00-09 S01
Lexus IS200, IS300 114-157 215/45R17 A02 A04 A05
XE1 114-157 225/45R17 A01 K42 A08 A09 A12
e11*98/14*0110*.., A14 A19 Car
e11*2001/116*0110*. Lim V17 S01
Lexus LS 400 194-209 225/55R17 A02 A04 A05
F2 A08 A09 A12
G934, A14 A19 S01
e6*93/81*0001*..
Suzuki Grand Vitara 78-122 225/60R17 A10 A02 A04 A05
JT 78-122 225/65R17 A10 A08 A09 A14
e4*2001/116*0091*..; 78-122 235/60R17 A12 A19 Y84 S03
e4*2007/46*0292*.. 78-122 245/55R17 A01 A12 K1c
- 3-Türer 78-122 255/55R17 A01 A12 K1c K2b
Suzuki Grand Vitara 78-171 225/60R17 A02 A04 A05
JT 78-171 225/65R17 A08 A09 A12
e4*2001/116*0091*..; 78-171 235/60R17 A14 A19 Y85
e4*2007/46*0292*.. 78-171 245/55R17 A01 K1c S03
- 5-Türer 78-171 255/55R17 A01 K1c K2b
Suzuki Kizashi 131 215/50R17 A91 A02 A04 A05
FR 131 215/55R17 A91 A08 A09 A14
e4*2007/46*0142*.. 131 225/50R17 A12 A19 A57 Lim
131 235/50R17 A01 A12 K1a K2b S05
Suzuki SX4 66-99,2 205/50R17 A02 A04 A05
EY 66-99,2 205/55R17 A08 A09 A12
e4*2001/116*0105*..; 66-99,2 215/50R17 A01 K1a K1b K2b A14 A19 A58
e4*2007/46*0284*.. 66-99,2 225/45R17 Flh KOV S04
- ohne Radhaus- 66-99,2 225/50R17 A01 K1c K2b
Verbreiterungen
Suzuki SX4 66-99,2 205/50R17 A02 A04 A05
EY 66-99,2 205/55R17 A08 A09 A12
e4*2001/116*0105*..; 66-99,2 215/50R17 A14 A19 A57
e4*2007/46*0284*.. 66-99,2 225/45R17 Flh KMV S04
- mit Radhaus- 66-99,2 225/50R17
Verbreiterungen
Suzuki SX4 79,82,88 205/50R17 A02 A04 A05
GY 79,82,88 205/55R17 A08 A09 A12
e4*2001/116*0124*..; 79,82,88 215/50R17 A01 K1a K1b K2b A14 A19 A58
e4*2007/46*0291*.. 79,82,88 225/45R17 Flh KOV S02
- ohne Radhaus- 79,82,88 225/50R17 A01 K1c K2b
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 205/50R17 A02 A04 A05
GY 79,82,88 205/55R17 A08 A09 A12
e4*2001/116*0124*..; 79,82,88 215/50R17 A14 A19 A57
e4*2007/46*0291*.. 79,82,88 225/45R17 Flh KMV S02
- mit Radhaus- 79,82,88 225/50R17
Verbreiterungen
Suzuki SX4 79, 88 205/50R17 K1c K2b A01 A02 A04
GY 79, 88 215/45R17 K1c A05 A08 A09
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2b K42 A12 A14 A19
- Limousine 79, 88 225/45R17 K1c K2b K42 A58 Lim V17
S02
Suzuki Swift Sport 92 195/45R17 K42 A01 A02 A04
MZ 92 205/40R17 K2b K42 A05 A08 A09
e4*2001/116*0090*.. 92 215/35R17 K1a K2b K42 A12 A14 A19
92 215/40R17 K1a K2b K42 A58 Flh S04
Suzuki Swift Sport 100 195/45R17 K6d K6g A01 A02 A04
NZ 100 205/40R17 K1a K1b K6d K6g A05 A08 A09
e4*2007/46*0155*.. 100 205/45R17 G01 K1a K1b K6d K6g A12 A14 A19
100 215/35R17 K1c K2b K6d K6g A58 Flh S04
100 215/40R17 K1c K2b K6d K6g
Toyota Auris (I) 66-108 205/50R17 A02 A04 A05
E15J, E15UT.. 66-108 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0299*..; 66-108 225/45R17 A14 A19 Flh
0305*00-13; V17 S01
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 A02 A04 A05
E15UT 130 215/45R17 R37 T88 A08 A09 A12
e11*2001/116* 130 225/45R17 A14 A19 Flh
0305*00-13 V17 S01
- incl. Facelift 2010
Toyota Auris (II) 91, 97 205/50R17 A12 A02 A04 A05
E15UT, E15UTN 91, 97 215/45R17 A91 A08 A09 A14
e11*2001/116* 91, 97 225/45R17 A12 A19 A58 Car
0305*14-..; F24 Flh V17
e11*2007/46* S01
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris (II) 66, 73 205/50R17 A12 A02 A04 A05
E15UT, E15UTN 66, 73 215/45R17 A91 A08 A09 A14
e11*2001/116* 66, 73 225/45R17 A12 A19 A58 Car
0305*14-..; F23 Flh V17
e11*2007/46* S01
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris Hybrid (I) 73 205/50R17 A02 A04 A05
HE15U(a) 73 215/45R17 A08 A09 A12
e11*2007/46* 73 225/45R17 A14 A19 Flh
0018*00-04 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

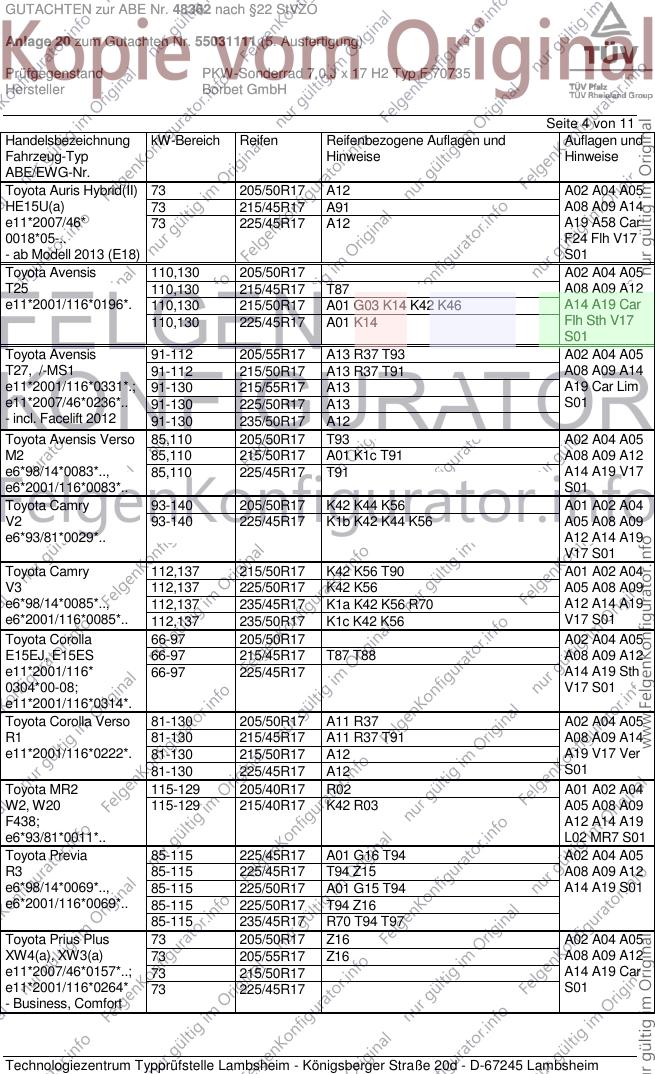

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris Hybrid(II) 73 205/50R17 A12 A02 A04 A05
HE15U(a) 73 215/45R17 A91 A08 A09 A14
e11*2007/46* 73 225/45R17 A12 A19 A58 Car
0018*05-.. F24 Flh V17
- ab Modell 2013 (E18) S01
Toyota Avensis 110,130 205/50R17 A02 A04 A05
T25 110,130 215/45R17 T87 A08 A09 A12
e11*2001/116*0196*. 110,130 215/50R17 A01 G03 K14 K42 K46 A14 A19 Car
110,130 225/45R17 A01 K14 Flh Sth V17
S01
Toyota Avensis 91-112 205/55R17 A13 R37 T93 A02 A04 A05
T27, /-MS1 91-112 215/50R17 A13 R37 T91 A08 A09 A14
e11*2001/116*0331*.; 91-130 215/55R17 A13 A19 Car Lim
e11*2007/46*0236*.. 91-130 225/50R17 A13 S01
- incl. Facelift 2012 91-130 235/50R17 A12
Toyota Avensis Verso 85,110 205/50R17 T93 A02 A04 A05
M2 85,110 215/50R17 A01 K1c T91 A08 A09 A12
e6*98/14*0083*.., 85,110 225/45R17 T91 A14 A19 V17
e6*2001/116*0083*.. S01
Toyota Camry 93-140 205/50R17 K42 K44 K56 A01 A02 A04
V2 93-140 225/45R17 K1b K42 K44 K56 A05 A08 A09
e6*93/81*0029*.. A12 A14 A19
V17 S01
Toyota Camry 112,137 215/50R17 K42 K56 T90 A01 A02 A04
V3 112,137 225/50R17 K42 K56 A05 A08 A09
e6*98/14*0085*.., 112,137 235/45R17 K1a K42 K56 R70 A12 A14 A19
e6*2001/116*0085*.. 112,137 235/50R17 K1c K42 K56 V17 S01
Toyota Corolla 66-97 205/50R17 A02 A04 A05
E15EJ, E15ES 66-97 215/45R17 T87 T88 A08 A09 A12
e11*2001/116* 66-97 225/45R17 A14 A19 Sth
0304*00-08; V17 S01
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/50R17 A11 R37 A02 A04 A05
R1 81-130 215/45R17 A11 R37 T91 A08 A09 A14
e11*2001/116*0222*. 81-130 215/50R17 A12 A19 V17 Ver
81-130 225/45R17 A12 S01
Toyota MR2 115-129 205/40R17 R02 A01 A02 A04
W2, W20 115-129 215/40R17 K42 R03 A05 A08 A09
F438; A12 A14 A19
e6*93/81*0011*.. L02 MR7 S01
Toyota Previa 85-115 225/45R17 A01 G16 T94 A02 A04 A05
R3 85-115 225/45R17 T94 Z15 A08 A09 A12
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94 A14 A19 S01
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16
85-115 235/45R17 R70 T94 T97
Toyota Prius Plus 73 205/50R17 Z16 A02 A04 A05
XW4(a), XW3(a) 73 205/55R17 Z16 A08 A09 A12
e11*2007/46*0157*..; 73 215/50R17 A14 A19 Car
e11*2001/116*0264* 73 225/45R17 S01
- Business, Comfort
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (I) 94-95 225/55R17 A02 A04 A05
XA / XA1 A08 A09 A12
G703, A14 A19 S01
e4*93/81*0001*..
Toyota RAV4 (II) 85-110 225/55R17 A02 A04 A05
A2 85-110 235/50R17 A01 K1c A08 A09 A12
e6*98/14*0070*.., 85-110 235/55R17 A01 K1c A14 A19 KOV
e6*2001/116*0070*.. S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/60R17 A13 R37 A02 A04 A05
XA3 100-130 225/60R17 A13 A08 A09 A14
e6*2001/116* 100-130 225/65R17 A13 A19 A57 KMV
0105*00-08 100-130 235/55R17 A12 RDK S01
- mit Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 215/60R17 A13 R37 A02 A04 A05
XA3 100-130 225/60R17 A13 A08 A09 A14
e6*2001/116* 100-130 225/65R17 A13 A19 A57 KOV
0105*00-08 100-130 235/55R17 A12 S01
- ohne Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (IV) 91-111 225/65R17 A91 A02 A04 A05
XA3 91-111 235/60R17 A12 A08 A09 A14
e6*2001/116*0105*09- 91-111 245/55R17 A12 A19 A57 S01
- Modell 2013
Toyota Verso 91-130 205/50R17 A91 T93 A02 A04 A05
AR2, /-N, /-MS1 91-130 205/55R17 A91 T91 T95 A08 A09 A14
e11*2001/116*0350*..; 91-130 215/50R17 A90 T91 T93 A19 Ver S01
e11*2007/46*0117*..; 91-130 215/55R17 A90
e11*2007/46*0234*.. 91-130 225/45R17 A91 T91 T93
- incl. Modell 2013 91-130 225/50R17 A12
91-130 235/50R17 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

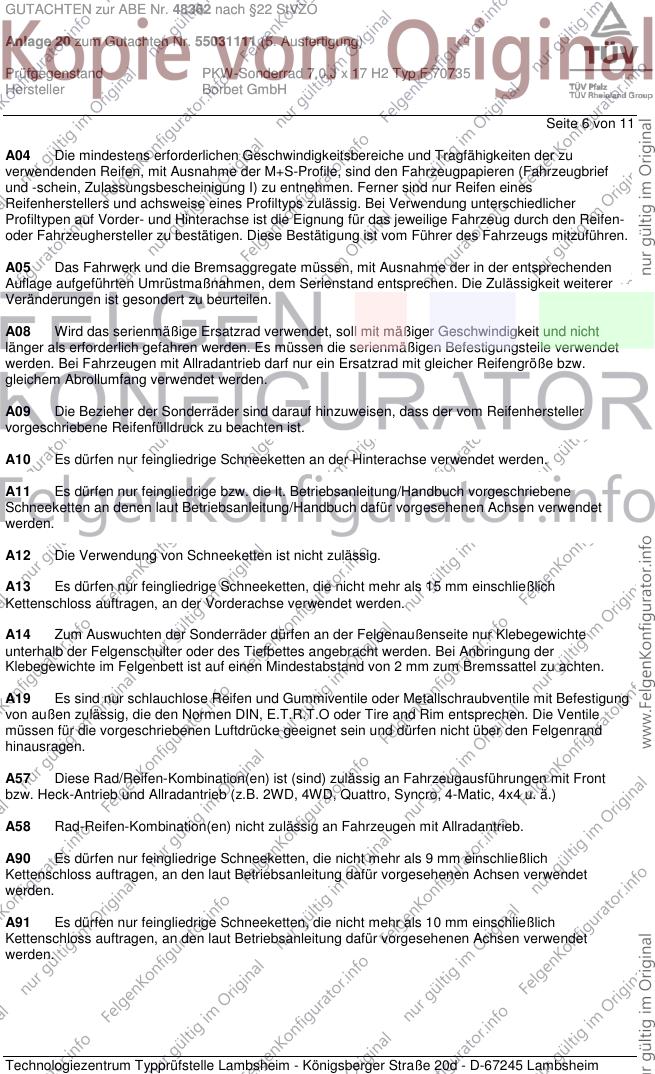

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 6 von 11
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH

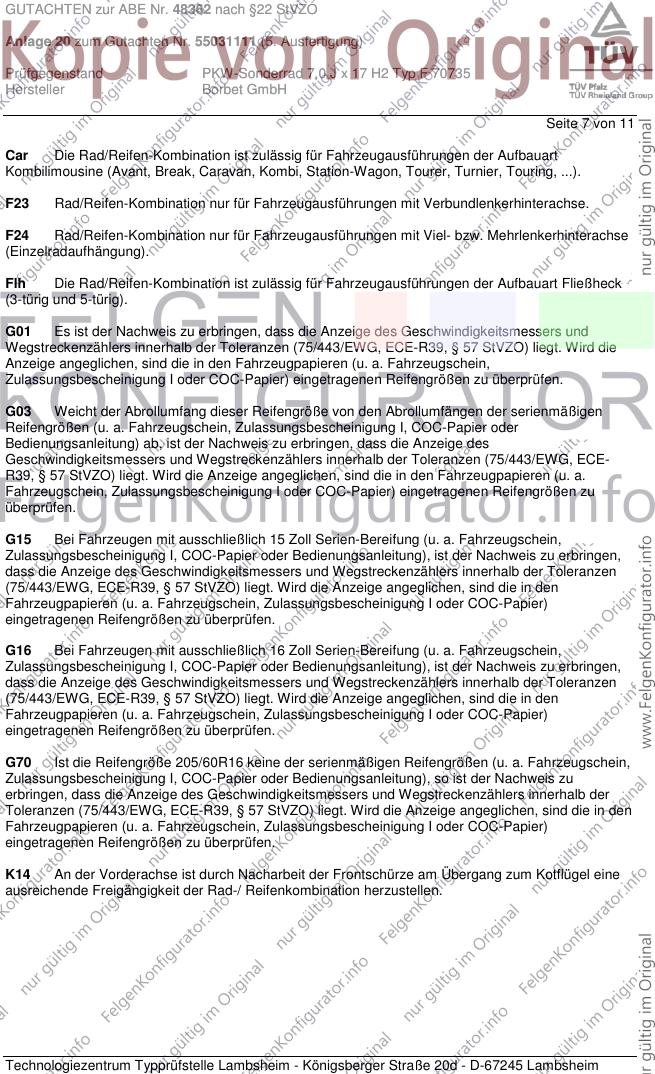

Seite 7 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH

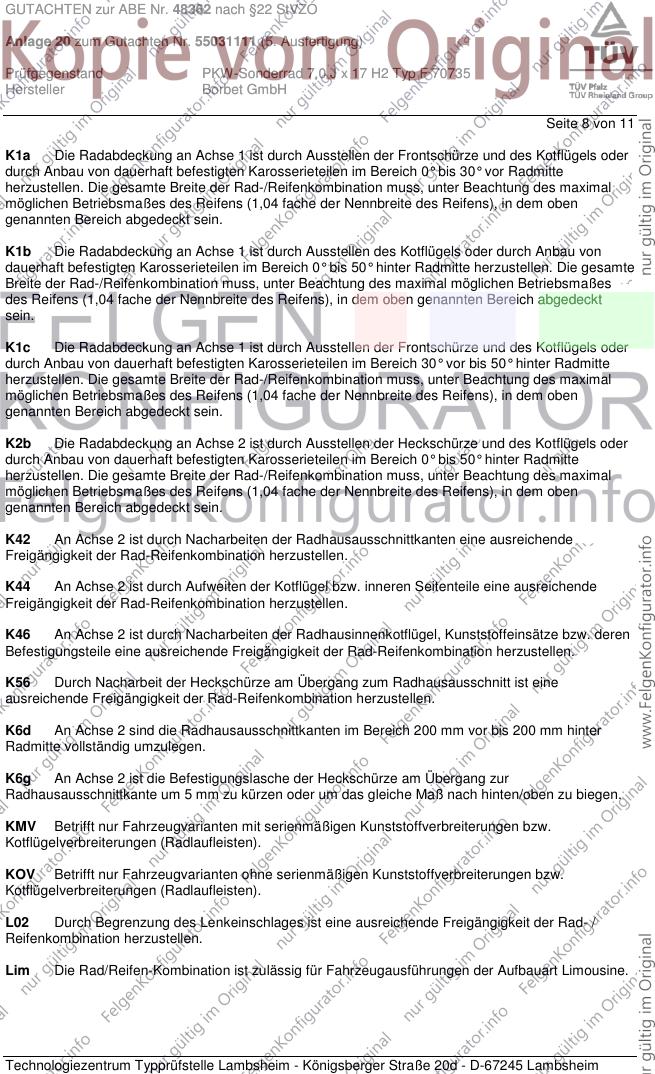

Seite 8 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 9 von 11
MR7 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 215/40R17
Nr. 2 215/40R17 235/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDKS- bzw. RDC-System (TPMS) (Elektronisches Reifendruck-Kontrollsystem) in
Verbindung mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch
einen Fach-Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 10 von 11
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 11 von 11
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. September 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum März 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. September 2013
Coen 00200770.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
