GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 13
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B26
Typ B26-757
Radgröße 7,5Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4 B26-757 W4 / 5/114,3/60,1 38 750 2250
BA17 N27 Ø72,6xØ60,1
Kennzeichnungen
KBA-Nummer 48072
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B26-757 (s.o.)
Radgröße 7,5Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,25 Kegel 60° 140 -
S05 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH

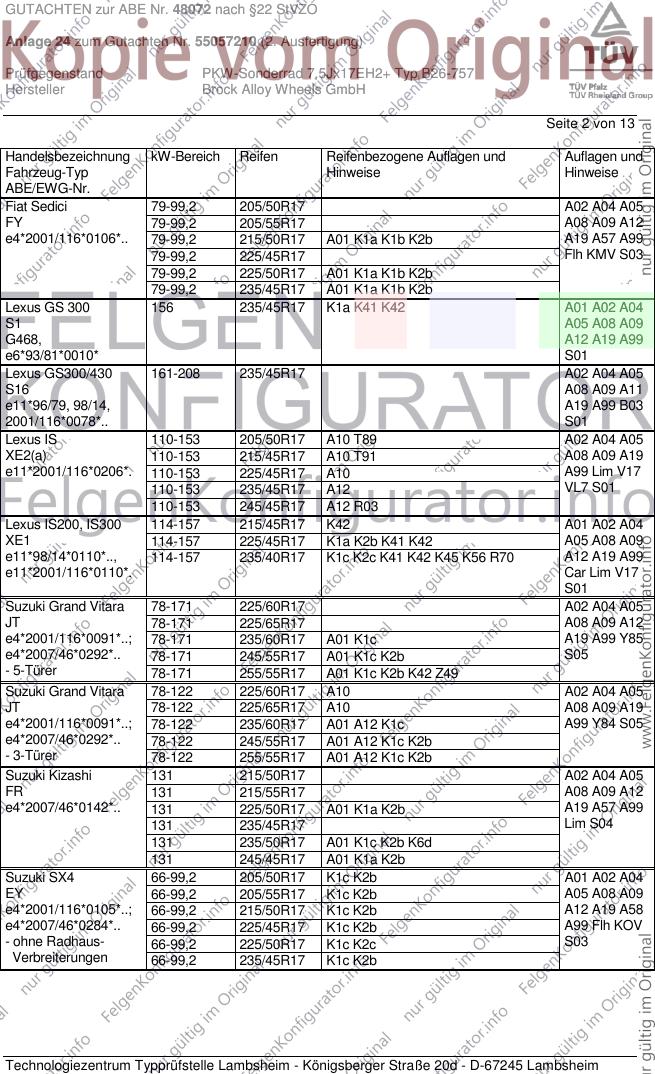

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A02 A04 A05
FY 79-99,2 205/55R17 A08 A09 A12
e4*2001/116*0106*.. 79-99,2 215/50R17 A01 K1a K1b K2b A19 A57 A99
79-99,2 225/45R17 Flh KMV S03
79-99,2 225/50R17 A01 K1a K1b K2b
79-99,2 235/45R17 A01 K1a K1b K2b
Lexus GS 300 156 235/45R17 K1a K41 K42 A01 A02 A04
S1 A05 A08 A09
G468, A12 A19 A99
e6*93/81*0010* S01
Lexus GS300/430 161-208 235/45R17 A02 A04 A05
S16 A08 A09 A11
e11*96/79, 98/14, A19 A99 B03
2001/116*0078*.. S01
Lexus IS 110-153 205/50R17 A10 T89 A02 A04 A05
XE2(a) 110-153 215/45R17 A10 T91 A08 A09 A19
e11*2001/116*0206*. 110-153 225/45R17 A10 A99 Lim V17
110-153 235/45R17 A12 VL7 S01
110-153 245/45R17 A12 R03
Lexus IS200, IS300 114-157 215/45R17 K42 A01 A02 A04
XE1 114-157 225/45R17 K1a K2b K41 K42 A05 A08 A09
e11*98/14*0110*.., 114-157 235/40R17 K1c K2c K41 K42 K45 K56 R70 A12 A19 A99
e11*2001/116*0110*. Car Lim V17
S01
Suzuki Grand Vitara 78-171 225/60R17 A02 A04 A05
JT 78-171 225/65R17 A08 A09 A12
e4*2001/116*0091*..; 78-171 235/60R17 A01 K1c A19 A99 Y85
e4*2007/46*0292*.. 78-171 245/55R17 A01 K1c K2b S05
- 5-Türer 78-171 255/55R17 A01 K1c K2b K42 Z49
Suzuki Grand Vitara 78-122 225/60R17 A10 A02 A04 A05
JT 78-122 225/65R17 A10 A08 A09 A19
e4*2001/116*0091*..; 78-122 235/60R17 A01 A12 K1c A99 Y84 S05
e4*2007/46*0292*.. 78-122 245/55R17 A01 A12 K1c K2b
- 3-Türer 78-122 255/55R17 A01 A12 K1c K2b
Suzuki Kizashi 131 215/50R17 A02 A04 A05
FR 131 215/55R17 A08 A09 A12
e4*2007/46*0142*.. 131 225/50R17 A01 K1a K2b A19 A57 A99
131 235/45R17 Lim S04
131 235/50R17 A01 K1c K2b K6d
131 245/45R17 A01 K1a K2b
Suzuki SX4 66-99,2 205/50R17 K1c K2b A01 A02 A04
EY 66-99,2 205/55R17 K1c K2b A05 A08 A09
e4*2001/116*0105*..; 66-99,2 215/50R17 K1c K2b A12 A19 A58
e4*2007/46*0284*.. 66-99,2 225/45R17 K1c K2b A99 Flh KOV
- ohne Radhaus- 66-99,2 225/50R17 K1c K2c S03
Verbreiterungen 66-99,2 235/45R17 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 66-99,2 205/50R17 A02 A04 A05
EY 66-99,2 205/55R17 A08 A09 A12
e4*2001/116*0105*..; 66-99,2 215/50R17 A01 K1a K1b K2b A19 A57 A99
e4*2007/46*0284*.. 66-99,2 225/45R17 Flh KMV S03
- mit Radhaus- 66-99,2 225/50R17 A01 K1a K1b K2b
Verbreiterungen 66-99,2 235/45R17 A01 K1a K1b K2b
Suzuki SX4 79,82,88 205/50R17 K1c K2b A01 A02 A04
GY 79,82,88 205/55R17 K1c K2b A05 A08 A09
e4*2001/116*0124*..; 79,82,88 215/50R17 K1c K2b A12 A19 A58
e4*2007/46*0291*.. 79,82,88 225/45R17 K1c K2b A99 Flh KOV
- ohne Radhaus- 79,82,88 225/50R17 K1c K2c S02
Verbreiterungen 79,82,88 235/45R17 K1c K2b
Suzuki SX4 79,82,88 205/50R17 A02 A04 A05
GY 79,82,88 205/55R17 A08 A09 A12
e4*2001/116*0124*..; 79,82,88 215/50R17 A01 K1a K1b K2b A19 A57 A99
e4*2007/46*0291*.. 79,82,88 225/45R17 Flh KMV S02
- mit Radhaus- 79,82,88 225/50R17 A01 K1a K1b K2b
Verbreiterungen 79,82,88 235/45R17 A01 K1a K1b K2b
Suzuki SX4 79, 88 205/50R17 K1c K2b K42 A01 A02 A04
GY 79, 88 215/45R17 K1c K2b K42 A05 A08 A09
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2c K42 A12 A19 A58
- Limousine 79, 88 225/45R17 K1c K2b K42 A99 Lim V17
79, 88 235/45R17 K2c K42 R03 S02
Suzuki Swift Sport 92 195/45R17 K2b K42 A01 A02 A04
MZ 92 205/40R17 K1a K2b K42 A05 A08 A09
e4*2001/116*0090*.. 92 215/35R17 K1c K2b K42 A12 A19 A58
92 215/40R17 K1c K2b K42 A99 Flh V17
92 225/35R17 K1c K2b K41 K42 K44 S03
Suzuki Swift Sport 100 195/45R17 K1a K1b K6d K6g A01 A02 A04
NZ 100 205/40R17 K1c K2b K6d K6g A05 A08 A09
e4*2007/46*0155*.. 100 205/45R17 G01 K1c K2b K6d K6g A12 A19 A58
100 215/35R17 K1c K2b K6d K6g A99 Flh V17
100 215/40R17 K1c K2b K6d K6g S03
100 225/35R17 K2c K6d K6h K8e R03
Toyota Auris (I) 66-108 205/50R17 A02 A04 A05
E15J, E15UT.. 66-108 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0299*..; 66-108 225/45R17 A19 A99 Flh
0305*00-13; V17 S01
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 A02 A04 A05
E15UT 130 215/45R17 R37 T88 A08 A09 A12
e11*2001/116* 130 225/45R17 A19 A99 Flh
0305*00-13 V17 S01
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 91, 97 205/50R17 A02 A04 A05
E15UT, E15UTN 91, 97 215/45R17 A08 A09 A12
e11*2001/116* 91, 97 225/45R17 A19 A58 A99
0305*14-..; F24 Flh V17
e11*2007/46* S01
0019*04-..
- ab Modelljahr 2013
Toyota Auris (II) 66, 73 205/50R17 A02 A04 A05
E15UT, E15UTN 66, 73 215/45R17 A08 A09 A12
e11*2001/116* 66, 73 225/45R17 A19 A58 A99
0305*14-..; F23 Flh V17
e11*2007/46* S01
0019*04-..
- ab Modelljahr 2013
Toyota Auris Hybrid (I) 73 205/50R17 A02 A04 A05
HE15U(a) 73 215/45R17 A08 A09 A12
e11*2007/46* 73 225/45R17 A19 A99 Flh
0018*00-04 S01
Toyota Auris Hybrid(II) 73 205/50R17 A02 A04 A05
HE15U(a) 73 215/45R17 A08 A09 A12
e11*2007/46* 73 225/45R17 A19 A58 A99
0018*05-.. F24 Flh V17
- ab Modelljahr 2013 S01
Toyota Avensis 110,130 205/50R17 A02 A04 A05
T25 110,130 215/45R17 T87 A08 A09 A12
e11*2001/116*0196*. 110,130 215/50R17 A01 G03 K14 K42 K46 A19 A99 Car
110,130 225/45R17 A01 K14 K46 Flh Sth V17
110,130 235/40R17 A01 K42 K46 R70 S01
Toyota Avensis 91-112 205/55R17 A13 R37 T93 A02 A04 A05
T27, /-MS1 91-112 215/50R17 A13 R37 T91 A08 A09 A19
e11*2001/116*0331*.; 91-130 215/55R17 A13 A99 Car Lim
e11*2007/46*0236*.. 91-130 225/50R17 A12 V17 S01
- incl. Facelift 2012 91-130 235/45R17 A13
91-130 235/50R17 A01 A12 K1a K2b K4h K6e
91-130 245/45R17 A12
Toyota Avensis Verso 85,110 205/50R17 A01 K1c T93 A02 A04 A05
M2 85,110 215/50R17 A01 K1c T91 A08 A09 A12
e6*98/14*0083*.., 85,110 225/45R17 A01 K1c T91 A19 A99 V17
e6*2001/116*0083*.. 85,110 235/45R17 A01 K1c K42 S01
85,110 245/40R17 A01 K1c K2b K42 K45 K56 R70
85,110 245/45R17 A01 K1c K2b K42 K45 K56 T95
Toyota Camry 100-138 225/45R17 K1a K42 K45 K56 T90 T91 T93 T94 A01 A02 A04
V10, V10W A05 A08 A09
F824, G017 A12 A19 A99
Car Lim S01
Toyota Camry 93-140 205/50R17 K42 K56 A01 A02 A04
V2 93-140 215/50R17 K42 K44 K56 A05 A08 A09
e6*93/81*0029*.. 93-140 225/45R17 K1b K42 K56 A12 A19 A99
V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Camry 112,137 215/50R17 K42 K56 T90 A01 A02 A04
V3 112,137 225/50R17 K42 K56 A05 A08 A09
e6*98/14*0085*.., 112,137 235/45R17 K1a K1b K42 K56 A12 A19 A99
e6*2001/116*0085*.. 112,137 235/50R17 K1c K42 K56 V17 S01
112,137 245/45R17 K1c K2b K42 K56
Toyota Corolla 66-97 205/50R17 A02 A04 A05
E15EJ, E15ES 66-97 215/45R17 T87 T88 A08 A09 A12
e11*2001/116*0304*, 66-97 225/45R17 A19 A99 Sth
e11*2001/116*0314*. V17 S01
Toyota Corolla Verso 81-130 205/50R17 R37 A02 A04 A05
R1 81-130 215/45R17 R37 T91 A08 A09 A12
e11*2001/116*0222*. 81-130 215/50R17 A01 K42 A19 A99 V17
81-130 225/45R17 Ver S01
81-130 235/45R17 A01 K42
Toyota MR2 115-129 205/40R17 R02 A01 A02 A04
W2, W20 115-129 215/40R17 K42 R03 A05 A08 A09
F438; 115-129 215/40R17 R02 A12 A19 A99
e6*93/81*0011*.. 115-129 235/40R17 K42 R03 R70 L02 MR7 S01
Toyota Picnic 66-94 235/40R17 G01 K1a K2b K42 R70 A01 A02 A04
XM1 A05 A08 A09
e11*93/81*0063*.. A12 A19 A99
S01
Toyota Previa 97 225/50R17 K1c K2c T97 A01 A02 A04
CR 97 235/45R17 K1c K2c T97 A05 A08 A09
F510 A12 A19 A58
A99 S01
Toyota Previa 97-99 225/50R17 K1c K2c R70 T97 A01 A02 A04
R 97-99 235/45R17 K1c K2c T97 A05 A08 A09
e6*93/81*0030*.. A12 A19 A58
A99 S01
Toyota Previa 85-115 225/45R17 A01 G16 T94 A02 A04 A05
R3 85-115 225/45R17 T94 Z15 A08 A09 A12
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94 A19 A99 S01
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16
85-115 235/45R17 A01 K1c T94 T97
85-115 235/50R17 A01 G15 K1c K41 K42
85-115 245/45R17 A01 K1c T95
Toyota Prius Plus 73 205/50R17 Z16 A02 A04 A05
XW4(a), XW3(a) 73 205/55R17 Z16 A08 A09 A12
e11*2007/46*0157*..; 73 215/50R17 A19 A99 Car
e11*2001/116*0264* 73 225/45R17 S01
- Business, Comfort
Toyota RAV4 85-110 235/50R17 A02 A04 A05
A2 85-110 235/55R17 A08 A09 A12
e6*98/14*0070*.., 85-110 245/50R17 A01 K90 A19 A99 KMV
e6*2001/116*0070*.. S01
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 85-110 225/55R17 A02 A04 A05
A2 85-110 235/50R17 A01 K1c A08 A09 A12
e6*98/14*0070*.., 85-110 235/55R17 A01 K1c A19 A99 KOV
e6*2001/116*0070*.. 85-110 245/50R17 A01 K1c K90 S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 94-95 225/55R17 K1a K2b A01 A02 A04
XA / XA1 94-95 255/50R17 K1c K2c Y16 A05 A08 A09
G703, A12 A19 A99
e4*93/81*0001*.. S01
Toyota RAV4 100-130 215/60R17 A13 R37 A02 A04 A05
XA3 100-130 225/60R17 A33 A08 A09 A19
e6*2001/116* 100-130 225/65R17 A33 A99 KMV
0105*00-08 100-130 235/55R17 A12 RDK
- mit Radhaus- 100-130 235/60R17 A12 S01
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009 100-130 255/50R17 A12
100-130 255/55R17 A12
Toyota RAV4 100-130 215/60R17 A13 R37 A02 A04 A05
XA3 100-130 225/60R17 A33 A08 A09 A19
e6*2001/116* 100-130 225/65R17 A33 A99 KOV S01
0105*00-08 100-130 235/55R17 A12
- ohne Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A01 A12 K1a K1b K2b
- incl. Facelift 2009 100-130 255/50R17 A01 A12 K1c K2b
100-130 255/55R17 A01 A12 K1c K2b
Toyota RAV4 91-111 225/65R17 A02 A04 A05
XA3 91-111 235/60R17 A08 A09 A12
e6*2001/116*0105*09- 91-111 245/55R17 A19 A99 LT3
.. Z17 S01
- Modell 2013
Toyota Verso 93-130 205/50R17 A91 T93 A02 A04 A05
AR2, /-N, /-MS1 93-130 205/55R17 A91 T91 T95 A08 A09 A19
e11*2001/116* 93-130 215/50R17 A90 T93 A99 Ver S01
0350*00-05; 93-130 215/55R17 A90
e11*2007/46* 93-130 225/45R17 A91 T91 T93
0117*00-03; 93-130 225/50R17 A12
e11*2007/46*0234*.. 93-130 235/45R17 A12
93-130 235/50R17 A12
93-130 245/45R17 A12
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 13
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 8 von 13
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Ab-
stand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH

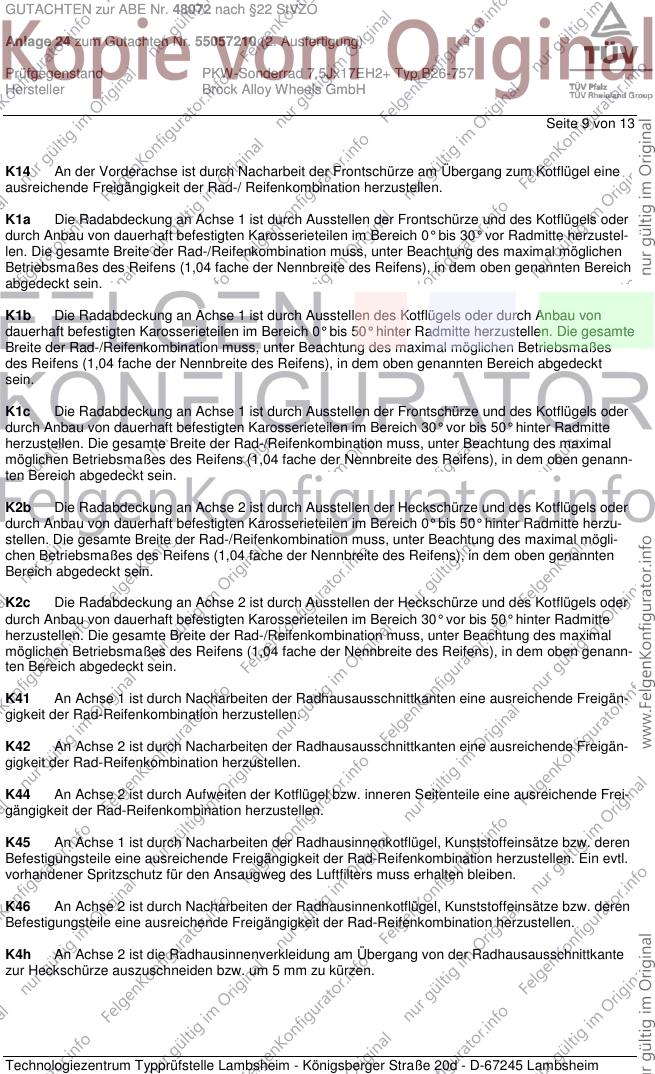

Seite 9 von 13
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 10 von 13
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17. z.Zt. nicht für Ausstattungsvariante „START-Edition“.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
MR7 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 215/40R17
Nr. 2 215/40R17 235/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH

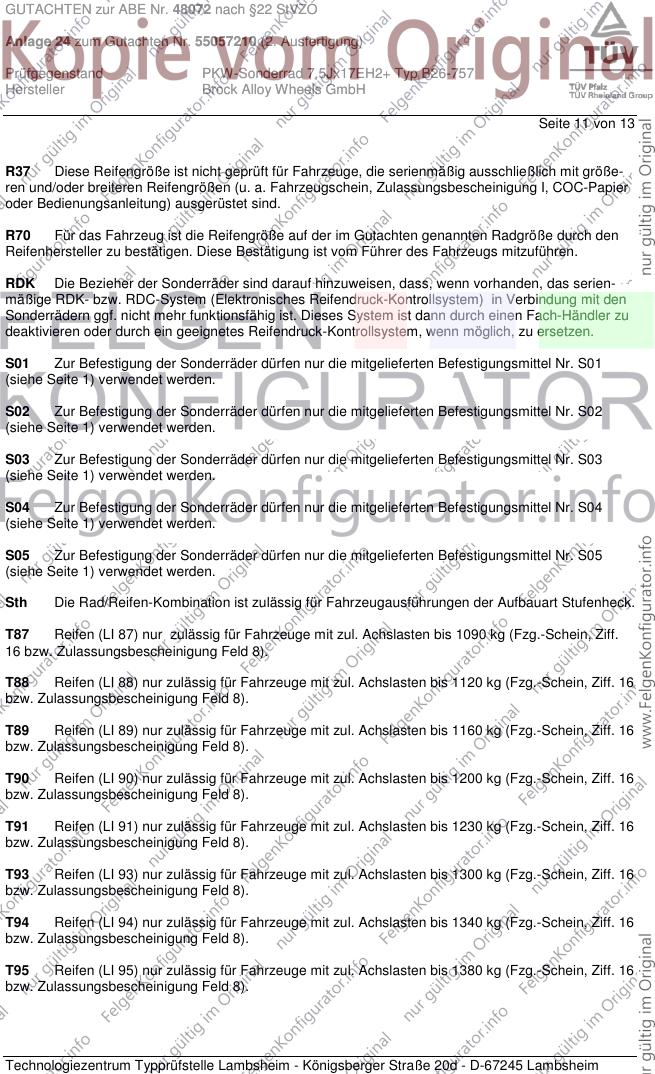

Seite 11 von 13
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das serien-
mäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit den
Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler zu
deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 12 von 13
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y16 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe oder
elektrohydraulischem 6-Gang Direktschaltgetriebe.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48072 nach §22 StVZO
Anlage 24 zum Gutachten Nr. 55057210 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17EH2+ Typ B26-757
Hersteller Brock Alloy Wheels GmbH
Seite 13 von 13
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z17 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittskante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. April 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Mai 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. April 2013
Bohlander 00193997.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
