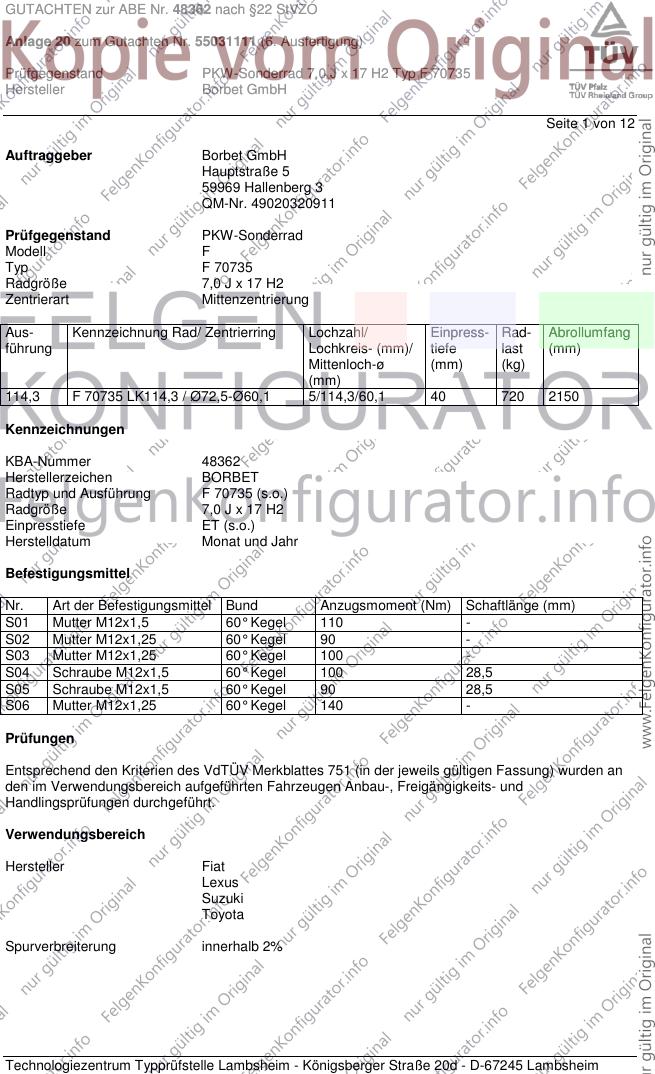

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 1 von 12
Auftraggeber Borbet GmbH
Hauptstraße 5
59969 Hallenberg 3
QM-Nr. 49020320911
Prüfgegenstand PKW-Sonderrad
Modell F
Typ F 70735
Radgröße 7,0 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
114,3 F 70735 LK114,3 / Ø72,5-Ø60,1 5/114,3/60,1 40 720 2150
Kennzeichnungen
KBA-Nummer 48362
Herstellerzeichen BORBET
Radtyp und Ausführung F 70735 (s.o.)
Radgröße 7,0 J x 17 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
S02 Mutter M12x1,25 60° Kegel 90 -
S03 Mutter M12x1,25 60° Kegel 100 -
S04 Schraube M12x1,5 60° Kegel 100 28,5
S05 Schraube M12x1,5 60° Kegel 90 28,5
S06 Mutter M12x1,25 60° Kegel 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 0A1 A02 A04
FY 79-99,2 205/55R17 A05 A08 A09
e4*2001/116*0106*.. 79-99,2 215/50R17 A12 A14 A19
79-99,2 225/45R17 A57 Flh KMV
79-99,2 225/50R17 S04
Lexus IS 110-153 205/50R17 A10 T89 0A1 A02 A04
XE2(a) 110-153 215/45R17 A10 T91 A05 A08 A09
e11*2001/116* 110-153 225/45R17 A10 A14 A19 Lim
0206*00-09 V17 S01
Lexus IS200, IS300 114-157 215/45R17 0A1 A02 A04
XE1 114-157 225/45R17 A01 K42 A05 A08 A09
e11*98/14*0110*.., A12 A14 A19
e11*2001/116*0110*. Car Lim V17
S01
Lexus LS 400 194-209 225/55R17 0A1 A02 A04
F2 A05 A08 A09
G934, A12 A14 A19
e6*93/81*0001*.. S01
Suzuki Grand Vitara 78-122 225/60R17 A10 0A1 A02 A04
JT 78-122 225/65R17 A10 A05 A08 A09
e4*2001/116*0091*..; 78-122 235/60R17 A12 A14 A19 Y84
e4*2007/46*0292*.. 78-122 245/55R17 A01 A12 K1c S03
- 3-Türer 78-122 255/55R17 A01 A12 K1c K2b
Suzuki Grand Vitara 78-171 225/60R17 0A1 A02 A04
JT 78-171 225/65R17 A05 A08 A09
e4*2001/116*0091*..; 78-171 235/60R17 A12 A14 A19
e4*2007/46*0292*.. 78-171 245/55R17 A01 K1c Y85 S03
- 5-Türer 78-171 255/55R17 A01 K1c K2b
Suzuki Kizashi 131 215/50R17 A91 0A1 A02 A04
FR 131 215/55R17 A91 A05 A08 A09
e4*2007/46*0142*.. 131 225/50R17 A12 A14 A19 A57
131 235/50R17 A01 A12 K1a K2b Lim S06
Suzuki SX4 66-99,2 205/50R17 0A1 A02 A04
EY 66-99,2 205/55R17 A05 A08 A09
e4*2001/116*0105*..; 66-99,2 215/50R17 A01 K1a K1b K2b A12 A14 A19
e4*2007/46*0284*.. 66-99,2 225/45R17 A58 Flh KOV
- ohne Radhaus- 66-99,2 225/50R17 A01 K1c K2b S04
Verbreiterungen
Suzuki SX4 66-99,2 205/50R17 0A1 A02 A04
EY 66-99,2 205/55R17 A05 A08 A09
e4*2001/116*0105*..; 66-99,2 215/50R17 A12 A14 A19
e4*2007/46*0284*.. 66-99,2 225/45R17 A57 Flh KMV
- mit Radhaus- 66-99,2 225/50R17 S04
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 205/50R17 0A1 A02 A04
GY 79,82,88 205/55R17 A05 A08 A09
e4*2001/116*0124*..; 79,82,88 215/50R17 A01 K1a K1b K2b A12 A14 A19
e4*2007/46*0291*.. 79,82,88 225/45R17 A58 Flh KOV
- ohne Radhaus- 79,82,88 225/50R17 A01 K1c K2b S02
Verbreiterungen
Suzuki SX4 79,82,88 205/50R17 0A1 A02 A04
GY 79,82,88 205/55R17 A05 A08 A09
e4*2001/116*0124*..; 79,82,88 215/50R17 A12 A14 A19
e4*2007/46*0291*.. 79,82,88 225/45R17 A57 Flh KMV
- mit Radhaus- 79,82,88 225/50R17 S02
Verbreiterungen
Suzuki SX4 79, 88 205/50R17 K1c K2b 0A1 A01 A02
GY 79, 88 215/45R17 K1c A04 A05 A08
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2b K42 A09 A12 A14
- Limousine 79, 88 225/45R17 K1c K2b K42 A19 A58 Lim
V17 S02
Suzuki SX4 S-Cross 88 205/50R17 K1b 0A1 A01 A02
JY 88 205/55R17 K1b A04 A05 A08
e4*2007/46*0779*.. 88 215/50R17 K1c K2b A09 A12 A14
88 225/45R17 K1b A19 A57 S05
88 225/50R17 K1c K2b K6w
Suzuki Swift Sport 92 195/45R17 K42 0A1 A01 A02
MZ 92 205/40R17 K2b K42 A04 A05 A08
e4*2001/116*0090*.. 92 215/35R17 K1a K2b K42 A09 A12 A14
92 215/40R17 K1a K2b K42 A19 A58 Flh
S04
Suzuki Swift Sport 100 195/45R17 K6d K6g 0A1 A01 A02
NZ 100 205/40R17 K1a K1b K6d K6g A04 A05 A08
e4*2007/46*0155*.. 100 205/45R17 G01 K1a K1b K6d K6g A09 A12 A14
100 215/35R17 K1c K2b K6d K6g A19 A58 Flh
100 215/40R17 K1c K2b K6d K6g S04
Toyota Auris (I) 66-108 205/50R17 0A1 A02 A04
E15J, E15UT.. 66-108 215/45R17 T87 T88 A05 A08 A09
e11*2001/116*0299*..; 66-108 225/45R17 A12 A14 A19
0305*00-13; Flh V17 S01
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 0A1 A02 A04
E15UT 130 215/45R17 R37 T88 A05 A08 A09
e11*2001/116* 130 225/45R17 A12 A14 A19
0305*00-13 Flh V17 S01
- incl. Facelift 2010
Toyota Auris (II) 91, 97 205/50R17 A12 0A1 A02 A04
E15UT(a), E15UTN(a) 91, 97 215/45R17 A91 A05 A08 A09
e11*2001/116* 91, 97 225/45R17 A12 A14 A19 A58
0305*14-..; Car F24 Flh
e11*2007/46* V17 S01
0019*04-..
- ab Modell 2013 (E18)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

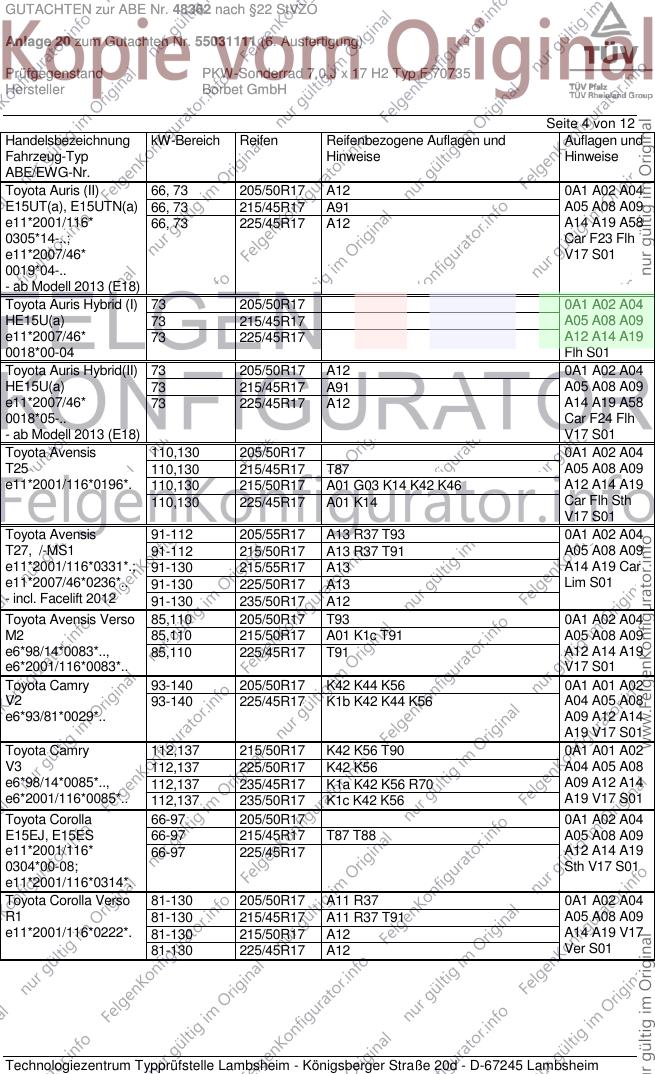

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 66, 73 205/50R17 A12 0A1 A02 A04
E15UT(a), E15UTN(a) 66, 73 215/45R17 A91 A05 A08 A09
e11*2001/116* 66, 73 225/45R17 A12 A14 A19 A58
0305*14-..; Car F23 Flh
e11*2007/46* V17 S01
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris Hybrid (I) 73 205/50R17 0A1 A02 A04
HE15U(a) 73 215/45R17 A05 A08 A09
e11*2007/46* 73 225/45R17 A12 A14 A19
0018*00-04 Flh S01
Toyota Auris Hybrid(II) 73 205/50R17 A12 0A1 A02 A04
HE15U(a) 73 215/45R17 A91 A05 A08 A09
e11*2007/46* 73 225/45R17 A12 A14 A19 A58
0018*05-.. Car F24 Flh
- ab Modell 2013 (E18) V17 S01
Toyota Avensis 110,130 205/50R17 0A1 A02 A04
T25 110,130 215/45R17 T87 A05 A08 A09
e11*2001/116*0196*. 110,130 215/50R17 A01 G03 K14 K42 K46 A12 A14 A19
110,130 225/45R17 A01 K14 Car Flh Sth
V17 S01
Toyota Avensis 91-112 205/55R17 A13 R37 T93 0A1 A02 A04
T27, /-MS1 91-112 215/50R17 A13 R37 T91 A05 A08 A09
e11*2001/116*0331*.; 91-130 215/55R17 A13 A14 A19 Car
e11*2007/46*0236*.. 91-130 225/50R17 A13 Lim S01
- incl. Facelift 2012 91-130 235/50R17 A12
Toyota Avensis Verso 85,110 205/50R17 T93 0A1 A02 A04
M2 85,110 215/50R17 A01 K1c T91 A05 A08 A09
e6*98/14*0083*.., 85,110 225/45R17 T91 A12 A14 A19
e6*2001/116*0083*.. V17 S01
Toyota Camry 93-140 205/50R17 K42 K44 K56 0A1 A01 A02
V2 93-140 225/45R17 K1b K42 K44 K56 A04 A05 A08
e6*93/81*0029*.. A09 A12 A14
A19 V17 S01
Toyota Camry 112,137 215/50R17 K42 K56 T90 0A1 A01 A02
V3 112,137 225/50R17 K42 K56 A04 A05 A08
e6*98/14*0085*.., 112,137 235/45R17 K1a K42 K56 R70 A09 A12 A14
e6*2001/116*0085*.. 112,137 235/50R17 K1c K42 K56 A19 V17 S01
Toyota Corolla 66-97 205/50R17 0A1 A02 A04
E15EJ, E15ES 66-97 215/45R17 T87 T88 A05 A08 A09
e11*2001/116* 66-97 225/45R17 A12 A14 A19
0304*00-08; Sth V17 S01
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/50R17 A11 R37 0A1 A02 A04
R1 81-130 215/45R17 A11 R37 T91 A05 A08 A09
e11*2001/116*0222*. 81-130 215/50R17 A12 A14 A19 V17
81-130 225/45R17 A12 Ver S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

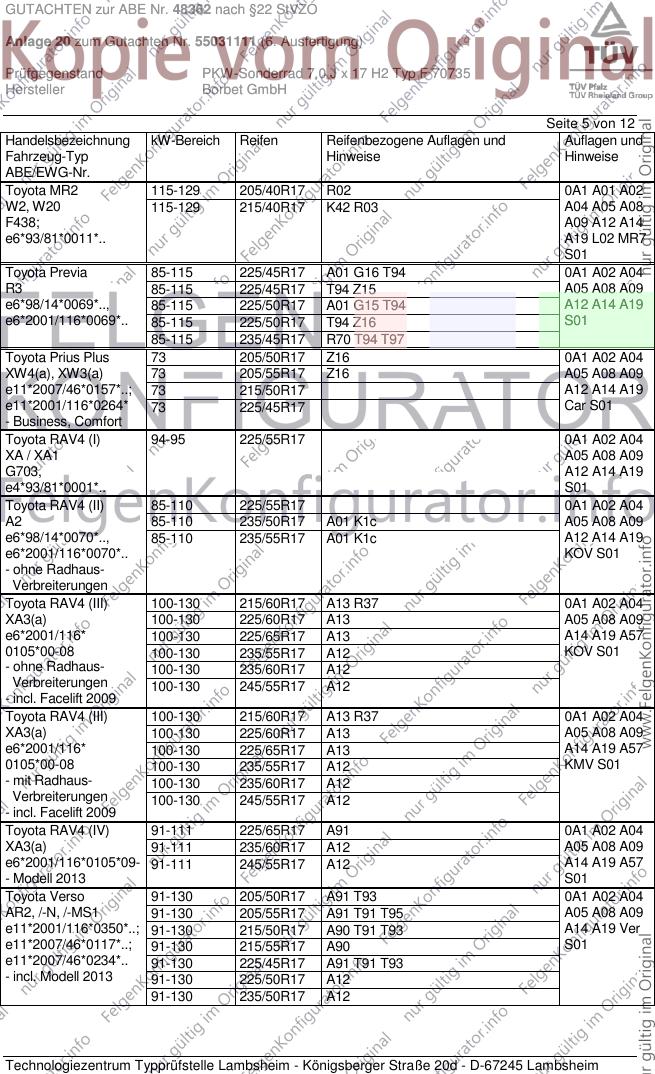

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota MR2 115-129 205/40R17 R02 0A1 A01 A02
W2, W20 115-129 215/40R17 K42 R03 A04 A05 A08
F438; A09 A12 A14
e6*93/81*0011*.. A19 L02 MR7
S01
Toyota Previa 85-115 225/45R17 A01 G16 T94 0A1 A02 A04
R3 85-115 225/45R17 T94 Z15 A05 A08 A09
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94 A12 A14 A19
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16 S01
85-115 235/45R17 R70 T94 T97
Toyota Prius Plus 73 205/50R17 Z16 0A1 A02 A04
XW4(a), XW3(a) 73 205/55R17 Z16 A05 A08 A09
e11*2007/46*0157*..; 73 215/50R17 A12 A14 A19
e11*2001/116*0264* 73 225/45R17 Car S01
- Business, Comfort
Toyota RAV4 (I) 94-95 225/55R17 0A1 A02 A04
XA / XA1 A05 A08 A09
G703, A12 A14 A19
e4*93/81*0001*.. S01
Toyota RAV4 (II) 85-110 225/55R17 0A1 A02 A04
A2 85-110 235/50R17 A01 K1c A05 A08 A09
e6*98/14*0070*.., 85-110 235/55R17 A01 K1c A12 A14 A19
e6*2001/116*0070*.. KOV S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/60R17 A13 R37 0A1 A02 A04
XA3(a) 100-130 225/60R17 A13 A05 A08 A09
e6*2001/116* 100-130 225/65R17 A13 A14 A19 A57
0105*00-08 100-130 235/55R17 A12 KOV S01
- ohne Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 215/60R17 A13 R37 0A1 A02 A04
XA3(a) 100-130 225/60R17 A13 A05 A08 A09
e6*2001/116* 100-130 225/65R17 A13 A14 A19 A57
0105*00-08 100-130 235/55R17 A12 KMV S01
- mit Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (IV) 91-111 225/65R17 A91 0A1 A02 A04
XA3(a) 91-111 235/60R17 A12 A05 A08 A09
e6*2001/116*0105*09- 91-111 245/55R17 A12 A14 A19 A57
- Modell 2013 S01
Toyota Verso 91-130 205/50R17 A91 T93 0A1 A02 A04
AR2, /-N, /-MS1 91-130 205/55R17 A91 T91 T95 A05 A08 A09
e11*2001/116*0350*..; 91-130 215/50R17 A90 T91 T93 A14 A19 Ver
e11*2007/46*0117*..; 91-130 215/55R17 A90 S01
e11*2007/46*0234*.. 91-130 225/45R17 A91 T91 T93
- incl. Modell 2013 91-130 225/50R17 A12
91-130 235/50R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 6 von 12
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

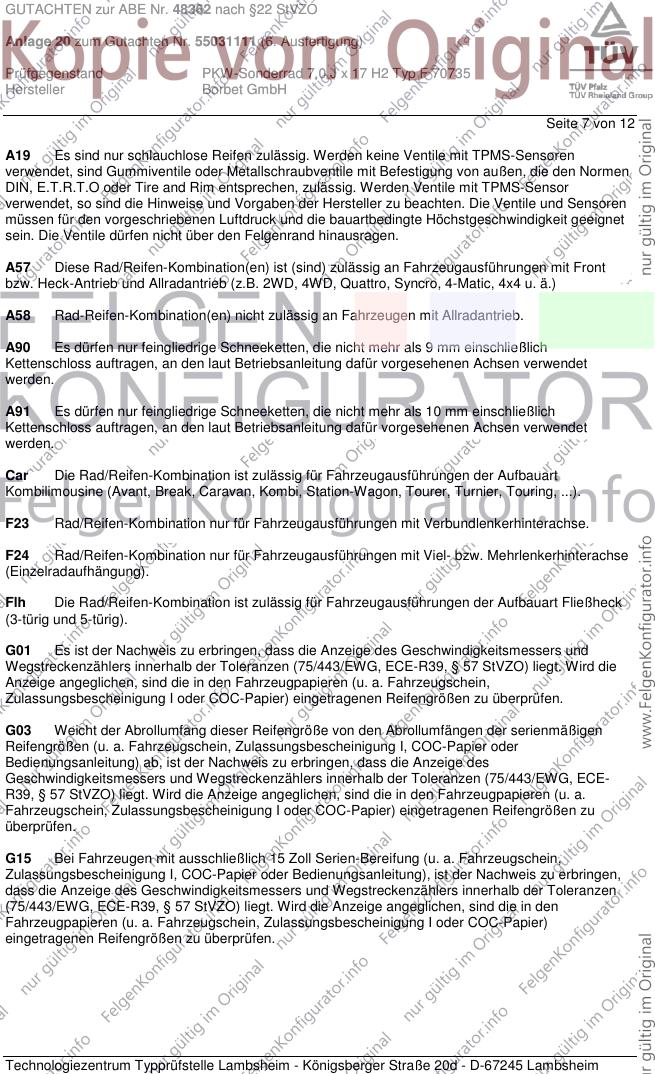

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 7 von 12
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 8 von 12
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

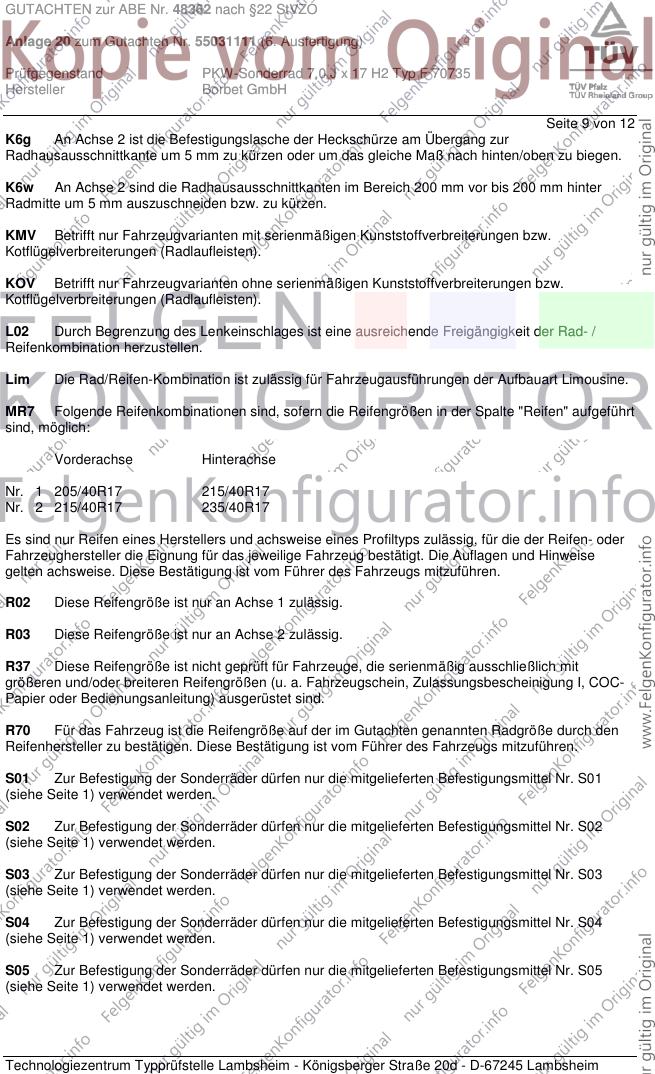

GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 9 von 12
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
MR7 Folgende Reifenkombinationen sind, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt
sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 215/40R17
Nr. 2 215/40R17 235/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 10 von 12
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 11 von 12

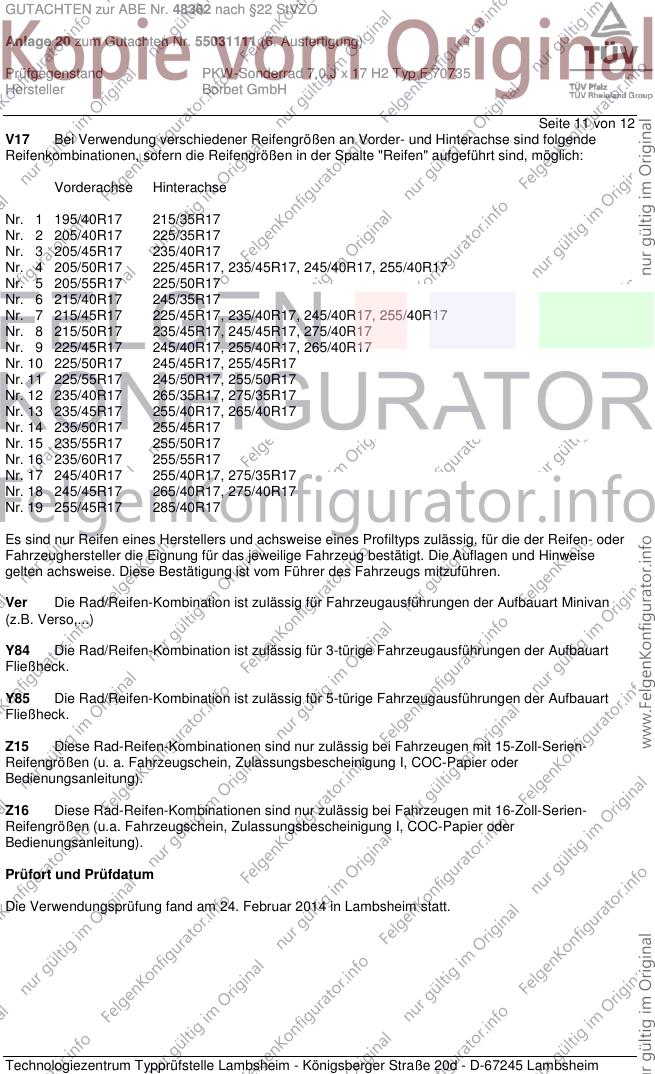

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Februar 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48362 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55031111 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0 J x 17 H2 Typ F 70735
Hersteller Borbet GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum März 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Februar 2014
Coen 00206776.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
