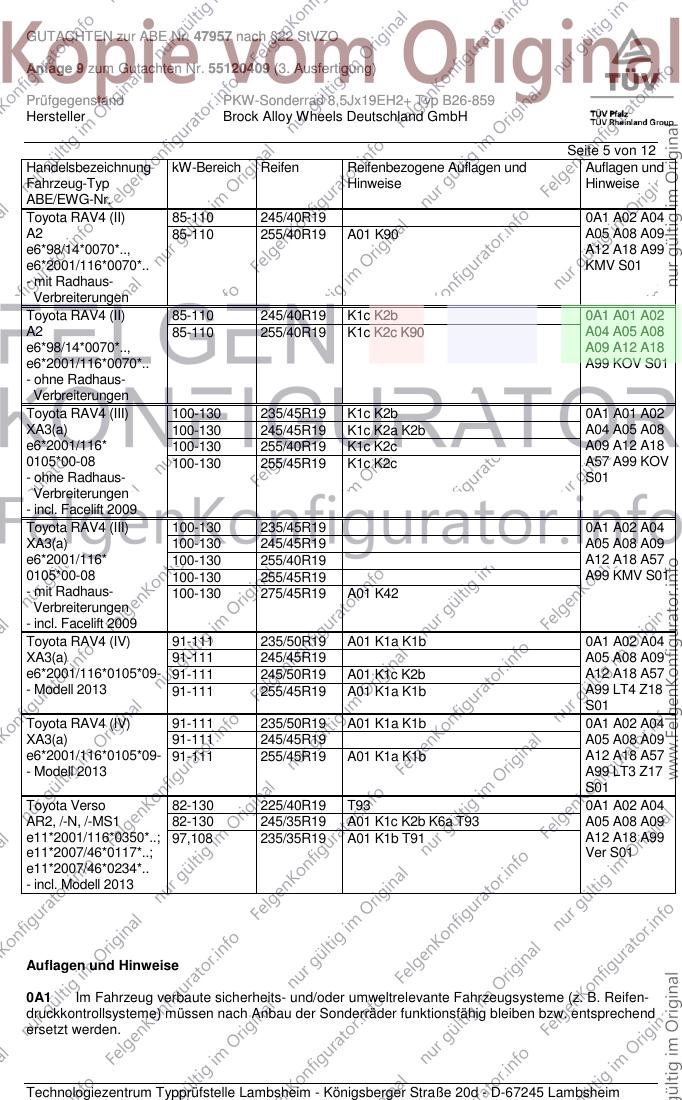

GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 12
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B26
Typ B26-859
Radgröße 8,5Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W4 B26-859 W4/BA17 N27 5/114,3/60,1 35 850 2300
Ø72,6xØ60,1
Kennzeichnungen
KBA-Nummer 47957
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B26-859 (s.o.)
Radgröße 8,5Jx19EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,25 Kegel 60° 140 -
S05 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%

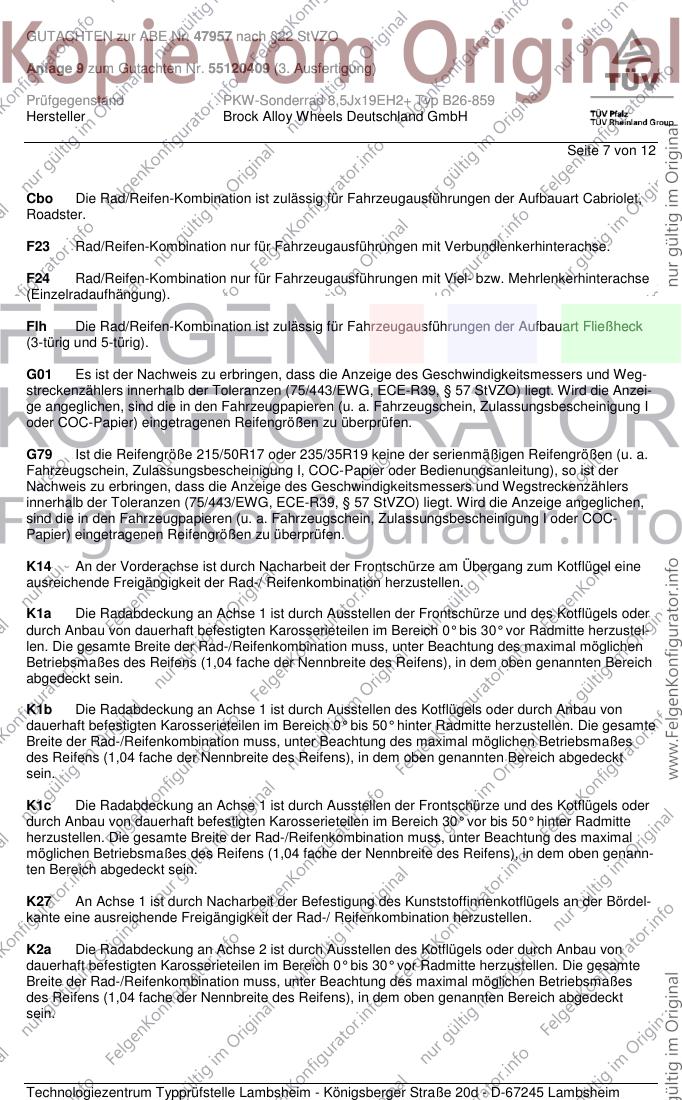

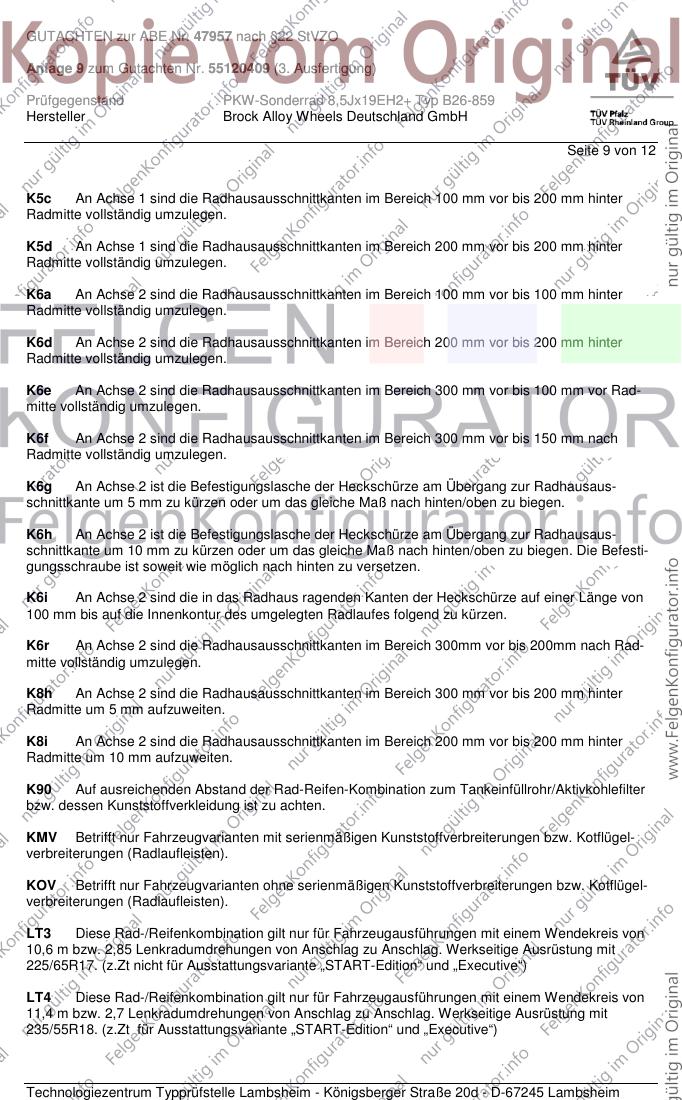

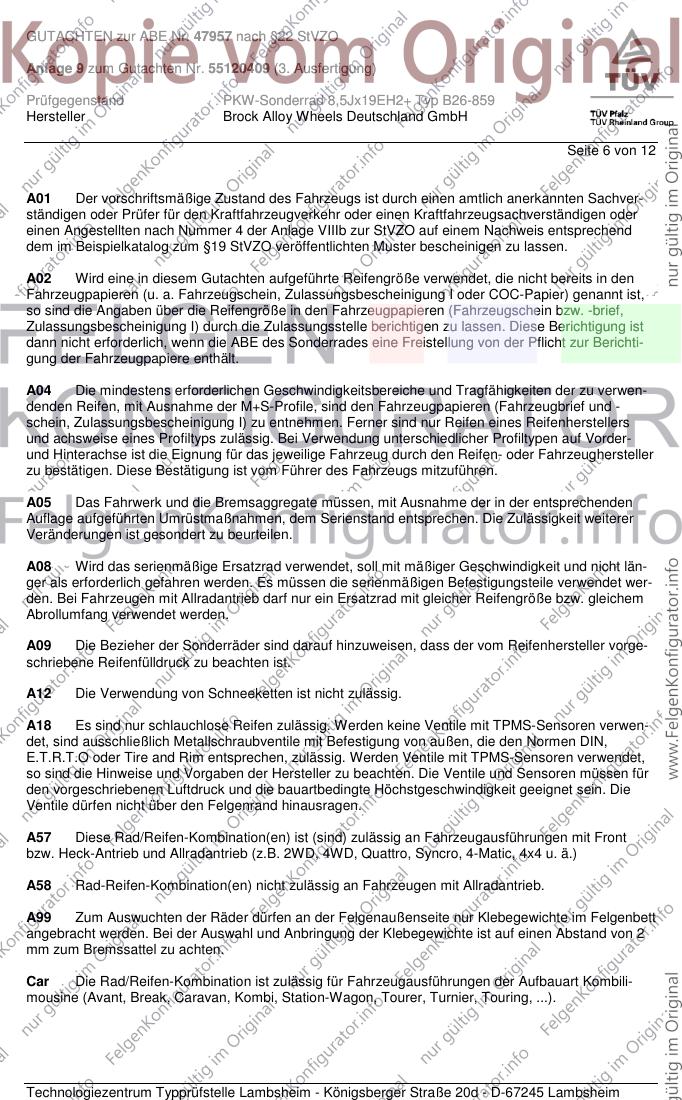

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/35R19 K1a K1b K2b 0A1 A01 A02
FY 79-99,2 235/35R19 K1c K2b A04 A05 A08
e4*2001/116*0106*.. 79-99,2 245/30R19 K1c K2b A09 A12 A18
79-99,2 245/35R19 K1c K2b K42 A57 A99 Flh
KMV S03
Lexus GS 183,208 235/35R19 R37 T91 0A1 A02 A04
S19 183-255 245/35R19 A01 K1a K2b K42 K56 T93 Z49 A05 A08 A09
e6*2001/116*0103*00- 183-255 255/30R19 A01 K1c K2b K42 K56 T91 Z49 A12 A18 A99
05 183-255 255/35R19 A01 K1c K2b K30 K42 K56 Z49 Lim V19 S01
Lexus GS 450h 218 245/35R19 K1a K2b K42 K56 T93 Z49 0A1 A01 A02
HS19 218 255/35R19 K1c K2b K30 K42 K56 T96 Z49 A04 A05 A08
e6*2001/116*0106*00- A09 A12 A18
06 A99 Lim S01
Lexus GS300/430 161-208 235/35R19 K1a T91 0A1 A01 A02
S16 161-208 245/35R19 K1c T89 T93 A04 A05 A08
e11*96/79, 98/14, A09 A12 A18
2001/116*0078*.. A99 S01
Lexus IS 110-153 225/35R19 R02 T88 0A1 A02 A04
XE2(a) 110-153 235/35R19 A01 G01 K1a K27 K30 K41 T87 A05 A08 A09
e11*2001/116* 110-153 245/30R19 A01 K1c K30 T89 A12 A18 A99
0206*00-09 110-153 245/35R19 R03 T89 Lim V19 VL9
110-153 255/30R19 A01 K1c K30 R02 S01
110-153 255/30R19 R03 T91
110-153 255/35R19 R03
Lexus IS200, IS300 114-157 225/35R19 G01 K1c K2c K41 K42 K45 K56 T84 0A1 A01 A02
XE1 T88 A04 A05 A08
e11*98/14*0110*.., A09 A12 A18
e11*2001/116*0110*. A99 Car Lim
S01
Lexus IS250c 153 225/35R19 R02 T88 0A1 A02 A04
XE2(a) 153 235/35R19 A01 G01 K1a K3c K3s K5c R02 T87 A05 A08 A09
e11*2001/116* 153 245/35R19 R03 T89 A12 A18 A99
0206*00-09 153 255/30R19 A01 K1c K3s R02 T87 T91 Cbo VL9 S01
153 255/35R19 R03
Lexus LS 400 194-209 245/40R19 K1a K2b K41 K42 0A1 A01 A02
F2 A04 A05 A08
G934, A09 A12 A18
e6*93/81*0001*.. A99 S01
Lexus LS 430 207 245/40R19 K1c K41 K42 0A1 A01 A02
F3 A04 A05 A08
e6*98/14*0079*.., A09 A12 A18
e6*2001/116*0079*.. A99 S01
Lexus RX 350, 450h 183,204 235/50R19 0A1 A02 A04
AL1(a), HAL1(a) 183,204 235/55R19 A05 A08 A09
e6*2001/116*0117*.. A12 A18 A99
e6*2001/116*0118*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Lexus SC 430 210 245/35R19 A01 K1b 0A1 A02 A04
Z4 A05 A08 A09
e6*98/14*0084*.., A12 A18 A99
e6*2001/116*0084*.. S01
Suzuki Grand Vitara 78-122 245/45R19 K1c K2b 0A1 A01 A02
JT 78-122 255/45R19 K1c K2b A04 A05 A08
e4*2001/116*0091*..; A09 A12 A18
e4*2007/46*0292*.. A99 Y84 S05
- 3-Türer
Suzuki Grand Vitara 78-171 245/45R19 K1c K2b 0A1 A01 A02
JT 78-171 255/45R19 K1c K2b K42 Z49 A04 A05 A08
e4*2001/116*0091*..; A09 A12 A18
e4*2007/46*0292*.. A99 Y85 S05
- 5-Türer
Suzuki Kizashi 131 225/40R19 K1a K2b T93 0A1 A01 A02
FR 131 235/35R19 K1c K2b K6d T91 A04 A05 A08
e4*2007/46*0142*.. 131 235/40R19 K1c K2b K6d A09 A12 A18
131 245/35R19 K1c K2b K6d T93 A57 A99 Lim
131 255/35R19 K1c K2b K3i K5d K6d S04
Suzuki SX4 66-99,2 225/35R19 K1c K2a K2b 0A1 A01 A02
EY 66-99,2 235/35R19 K1c K2c A04 A05 A08
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2c A09 A12 A18
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2c K42 A58 A99 Flh
- ohne Radhaus- KOV S03
Verbreiterungen
Suzuki SX4 66-99,2 225/35R19 K1a K1b K2b 0A1 A01 A02
EY 66-99,2 235/35R19 K1c K2b A04 A05 A08
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2b A09 A12 A18
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2b K42 A57 A99 Flh
- mit Radhaus- KMV S03
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 K1c K2a K2b 0A1 A01 A02
GY 79,82,88 235/35R19 K1c K2c A04 A05 A08
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2c A09 A12 A18
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2c K42 A58 A99 Flh
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 K1a K1b K2b 0A1 A01 A02
GY 79,82,88 235/35R19 K1c K2b A04 A05 A08
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2b A09 A12 A18
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2b K42 A57 A99 Flh
- mit Radhaus- KMV S02
Verbreiterungen
Toyota Auris (I) 66-108 215/35R19 K1c K27 K2b K42 T85 0A1 A01 A02
E15J, E15UT.. 66-108 225/35R19 K1c K27 K2b K41 K42 T88 A04 A05 A08
e11*2001/116*0299*..; 66-108 235/35R19 G01 K1c K27 K2b K41 K42 T87 T91 A09 A12 A18
0305*00-13; A99 Flh S01
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 2,2D 130 225/35R19 K1c K27 K2b K41 T88 0A1 A01 A02
E15UT 130 235/35R19 G01 K1c K27 K2b K41 T91 A04 A05 A08
e11*2001/116* A09 A12 A18
0305*00-13 A99 Flh S01
- incl. Facelift 2010
Toyota Auris (II) 91, 97 225/35R19 K1c K2b T88 0A1 A01 A02
E15UT(a), E15UTN(a) 91, 97 235/35R19 G01 K1c K2b K3a K3c K5d K6r K8i A04 A05 A08
e11*2001/116* 91, 97 245/30R19 K2c K6i K6r R03 T89 A09 A12 A18
0305*14-..; 97 215/35R19 K1b NoD T85 A58 A99 Car
e11*2007/46* 97 235/30R19 K1c K2b K3a K3c K5d NoD T86 F24 Flh V19
0019*04-.. S01
- ab Modell 2013 (E18)
Toyota Auris (II) 66, 73 215/35R19 K1b K2b K6r T85 0A1 A01 A02
E15UT(a), E15UTN(a) 66, 73 225/35R19 K1c K2b K6g K6i K6r T88 A04 A05 A08
e11*2001/116* 66, 73 235/30R19 K1c K2b K3a K3c K5d K6g K6i K6r A09 A12 A18
0305*14-..; T86 A58 A99 Car
e11*2007/46* 66, 73 235/35R19 G01 K1c K2b K3a K3c K5d K6h K6i F23 Flh V19
0019*04-.. K6r K8h S01
- ab Modell 2013 (E18) 66, 73 245/30R19 K2c K6h K6i K6r K8h R03 T89
Toyota Avensis 110,130 225/35R19 K14 K1c K42 K46 K56 T88 0A1 A01 A02
T25 110,130 235/35R19 G79 K14 K1c K27 K2b K42 K45 K46 A04 A05 A08
e11*2001/116*0196*. K56 T87 A09 A12 A18
110,130 245/30R19 K14 K1c K2c K41 K42 K45 K46 A99 Car Flh
110,130 255/30R19 K2c K42 K46 K56 R03 Sth V19 S01
Toyota Avensis 91-130 225/40R19 T93 0A1 A02 A04
T27, /-MS1 91-130 235/35R19 A01 K1a K2b K4h K6e T91 A05 A08 A09
e11*2001/116*0331*.; 91-130 235/40R19 A01 K1a K2b K4h K6e A12 A18 A99
e11*2007/46*0236*.. 91-130 245/35R19 A01 K1c K2b K4h K6e T93 Car Lim V19
- incl. Facelift 2012 91-130 255/35R19 A01 K2b K4h K6f K6g R03 S01
Toyota Avensis Verso 85,110 235/35R19 K1c K2b K42 K45 K56 T91 0A1 A01 A02
M2 85,110 245/35R19 K1c K2b K42 K45 K56 T93 A04 A05 A08
e6*98/14*0083*.., A09 A12 A18
e6*2001/116*0083*.. A99 S01
Toyota Camry 112,137 235/35R19 K1c K2b K41 K42 K56 T91 0A1 A01 A02
V3 112,137 245/35R19 K1c K2b K41 K42 K44 K56 T93 A04 A05 A08
e6*98/14*0085*.., A09 A12 A18
e6*2001/116*0085*.. A99 S01
Toyota Corolla 66, 73, 97 225/35R19 K1b K2b K6r T88 0A1 A01 A02
E15EJ 66, 73, 97 235/35R19 G01 K1a K1b K2b K6g K6i K6r T91 A04 A05 A08
e11*2001/116* 66, 73, 97 245/30R19 K2b K6r R03 T89 A09 A12 A18
0304*09-.. 66, 73, 97 255/30R19 K2b K6r R03 A58 A99 F23
- ab Modell 2014 (E18) Lim V19 S01
Toyota Corolla 66-97 215/35R19 K1c K27 K2b K42 T85 0A1 A01 A02
E15EJ, E15ES 66-97 225/35R19 K1c K27 K2b K41 K42 T88 A04 A05 A08
e11*2001/116* 66-97 235/35R19 G01 K1c K27 K2b K41 K42 T87 T91 A09 A12 A18
0304*00-08; A99 Sth S01
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 235/35R19 K1a K2b K42 K45 K56 T91 0A1 A01 A02
R1 81-130 245/30R19 K1a K1b K2b K41 K42 K45 K56 T89 A04 A05 A08
e11*2001/116*0222*. A09 A12 A18
A99 Ver S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (II) 85-110 245/40R19 0A1 A02 A04
A2 85-110 255/40R19 A01 K90 A05 A08 A09
e6*98/14*0070*.., A12 A18 A99
e6*2001/116*0070*.. KMV S01
- mit Radhaus-
Verbreiterungen
Toyota RAV4 (II) 85-110 245/40R19 K1c K2b 0A1 A01 A02
A2 85-110 255/40R19 K1c K2c K90 A04 A05 A08
e6*98/14*0070*.., A09 A12 A18
e6*2001/116*0070*.. A99 KOV S01
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 235/45R19 K1c K2b 0A1 A01 A02
XA3(a) 100-130 245/45R19 K1c K2a K2b A04 A05 A08
e6*2001/116* 100-130 255/40R19 K1c K2c A09 A12 A18
0105*00-08 100-130 255/45R19 K1c K2c A57 A99 KOV
- ohne Radhaus- S01
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 235/45R19 0A1 A02 A04
XA3(a) 100-130 245/45R19 A05 A08 A09
e6*2001/116* 100-130 255/40R19 A12 A18 A57
0105*00-08 100-130 255/45R19 A99 KMV S01
- mit Radhaus- 100-130 275/45R19 A01 K42
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-111 235/50R19 A01 K1a K1b 0A1 A02 A04
XA3(a) 91-111 245/45R19 A05 A08 A09
e6*2001/116*0105*09- 91-111 245/50R19 A01 K1c K2b A12 A18 A57
- Modell 2013 91-111 255/45R19 A01 K1a K1b A99 LT4 Z18
S01
Toyota RAV4 (IV) 91-111 235/50R19 A01 K1a K1b 0A1 A02 A04
XA3(a) 91-111 245/45R19 A05 A08 A09
e6*2001/116*0105*09- 91-111 255/45R19 A01 K1a K1b A12 A18 A57
- Modell 2013 A99 LT3 Z17
S01
Toyota Verso 82-130 225/40R19 T93 0A1 A02 A04
AR2, /-N, /-MS1 82-130 245/35R19 A01 K1c K2b K6a T93 A05 A08 A09
e11*2001/116*0350*..; 97,108 235/35R19 A01 K1b T91 A12 A18 A99
e11*2007/46*0117*..; Ver S01
e11*2007/46*0234*..
- incl. Modell 2013
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 12
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 12
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 12
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor Rad-
mitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17. (z.Zt nicht für Ausstattungsvariante „START-Edition“ und „Executive“)
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt für Ausstattungsvariante „START-Edition“ und „Executive“)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 12
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH

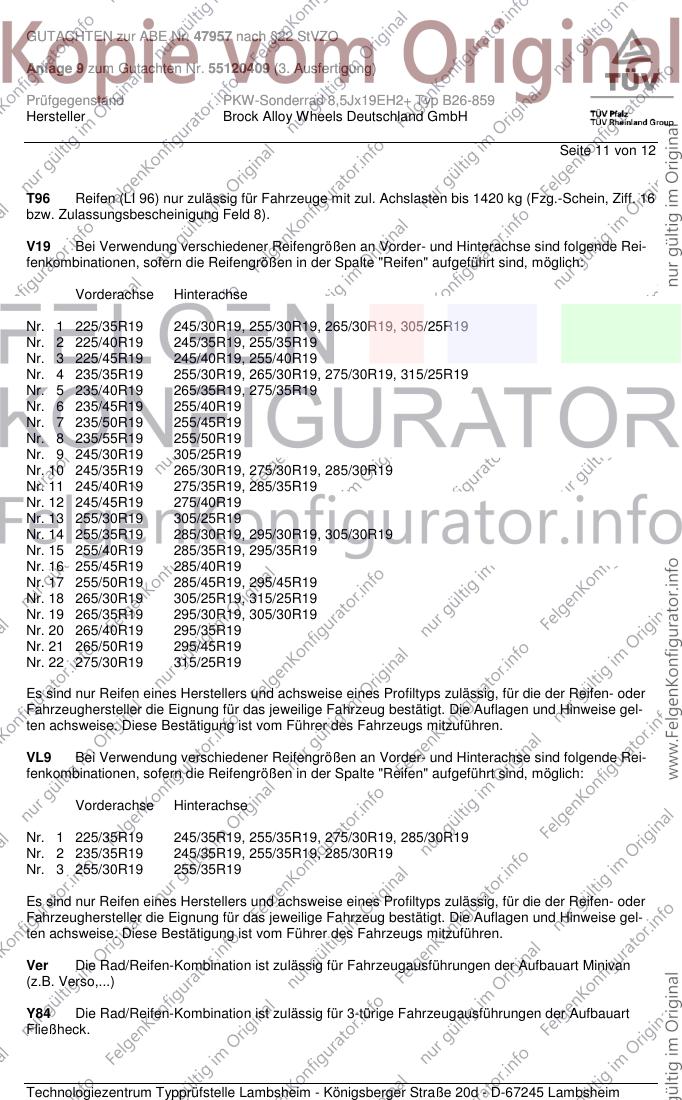

Seite 11 von 12
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 255/30R19 305/25R19
Nr. 14 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 15 255/40R19 285/35R19, 295/35R19
Nr. 16 255/45R19 285/40R19
Nr. 17 255/50R19 285/45R19, 295/45R19
Nr. 18 265/30R19 305/25R19, 315/25R19
Nr. 19 265/35R19 295/30R19, 305/30R19
Nr. 20 265/40R19 295/35R19
Nr. 21 265/50R19 295/45R19
Nr. 22 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47957 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55120409 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19EH2+ Typ B26-859
Hersteller Brock Alloy Wheels Deutschland GmbH

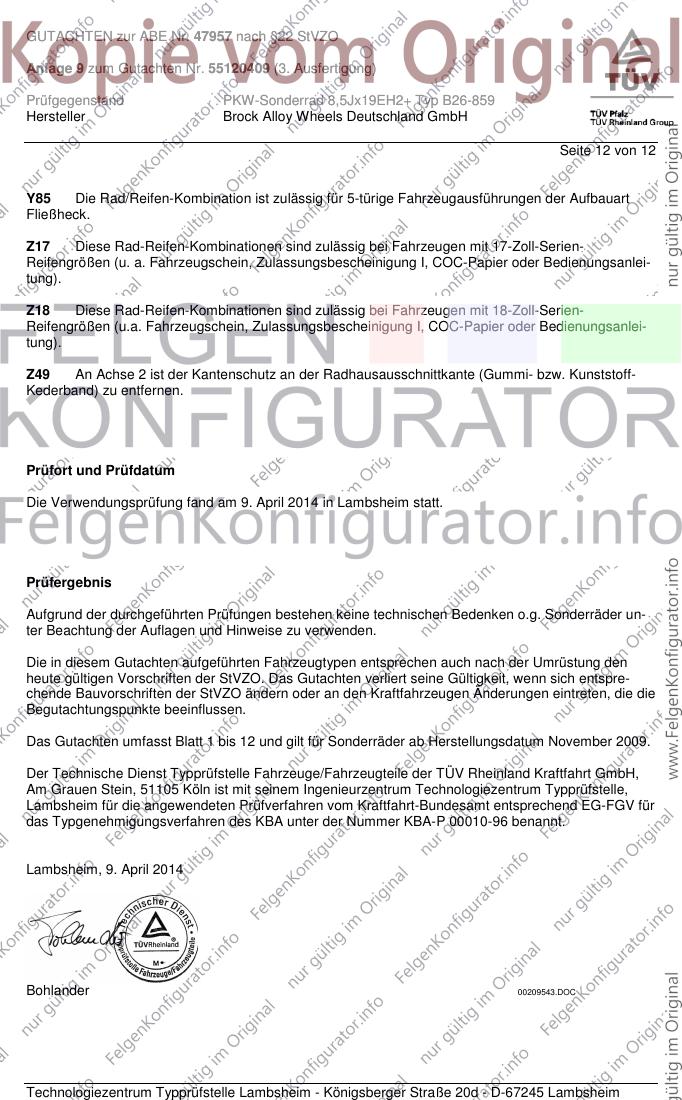

Seite 12 von 12
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. April 2014
Bohlander 00209543.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B26 859
KBA 47957
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall nein
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
