GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 1 von 11
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 818
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- führung Kennzeichnung Rad/ Lochzahl/ Loch- Einpress- Rad- Abrollumfang
Zentrierring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C12 818 45 10 732/03 JF / 5/114,3/60,1 45 720 2115
SR10 Ø67,1 Ø60,1
Kennzeichnungen
KBA-Nummer 48861
Herstellerzeichen CMS
Radtyp und Ausführung C12 818
Radgröße 8,0Jx18H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Schraube M12x1,5 Kegel 60° 90 28
S04 Schraube M12x1,5 Kegel 60° 100 28
S05 Mutter M12x1,5 Kegel 60° 110 -
S06 Mutter M12x1,25 Kegel 60° 140 -
S07 Mutter M12x1,25 Kegel 60° 90 -
S08 Mutter M12x1,25 Kegel 60° 100 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%

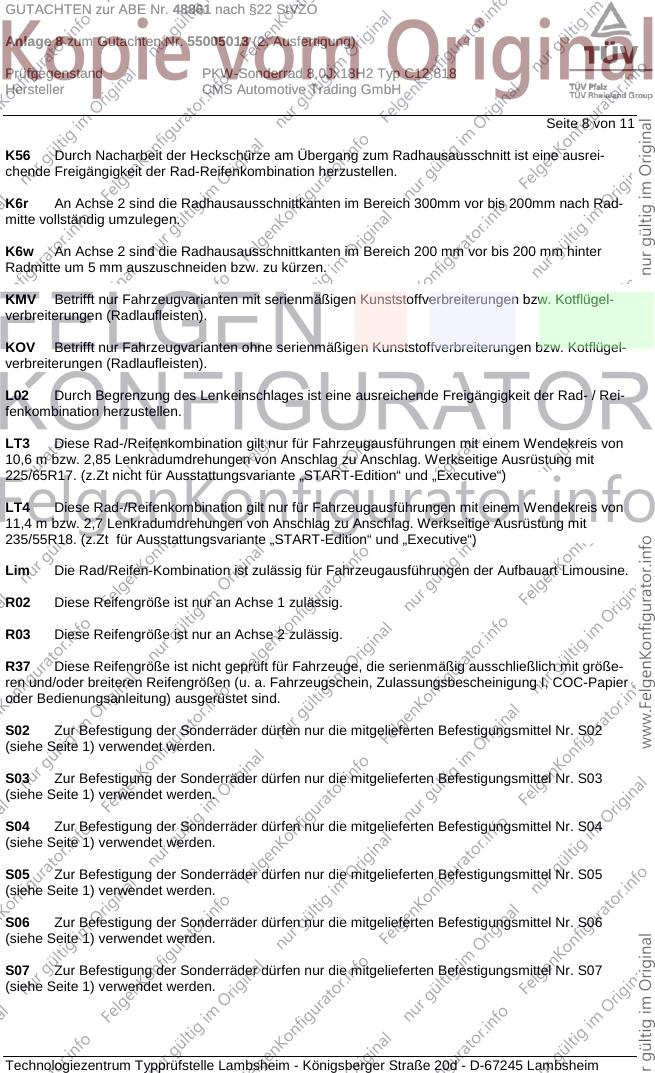

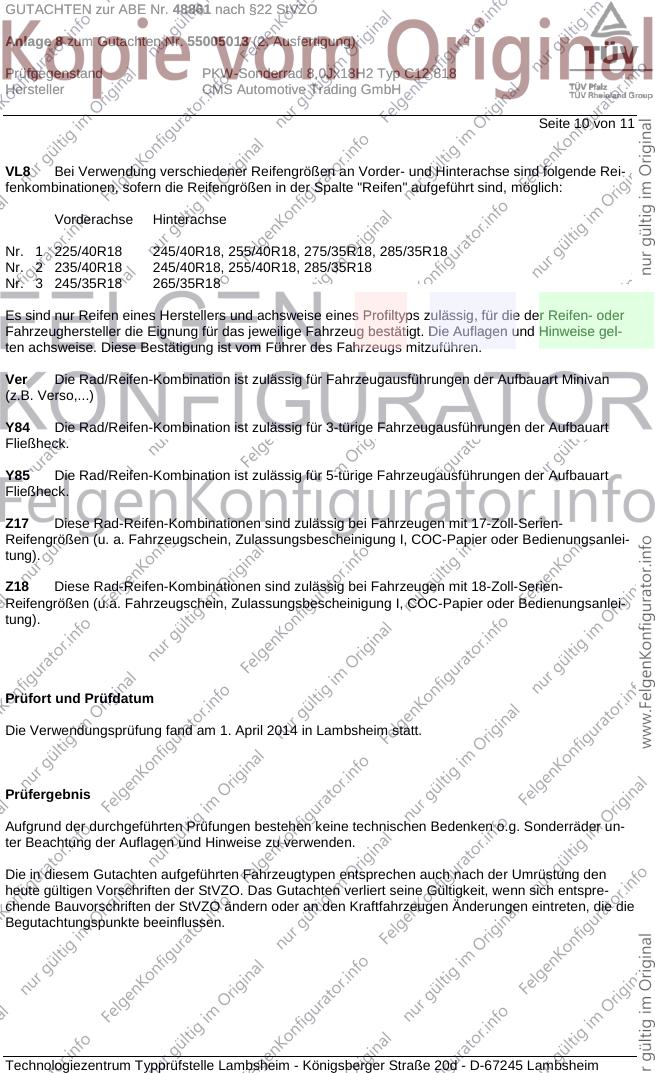

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

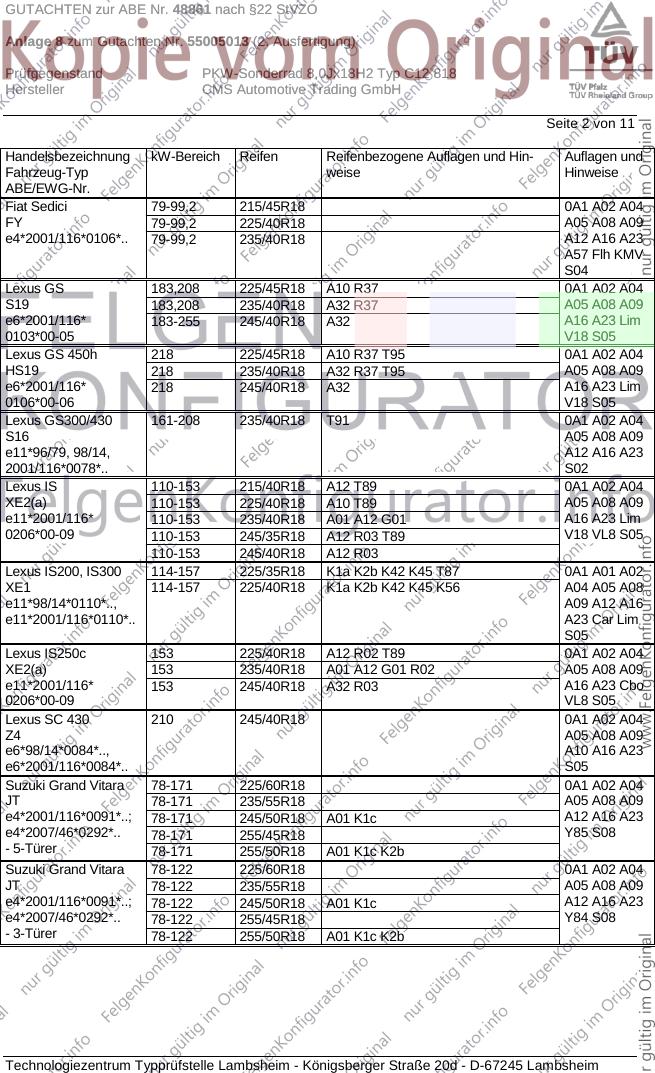

GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 215/45R18 0A1 A02 A04
FY 79-99,2 225/40R18 A05 A08 A09
e4*2001/116*0106*.. 79-99,2 235/40R18 A12 A16 A23
A57 Flh KMV
S04
Lexus GS 183,208 225/45R18 A10 R37 0A1 A02 A04
S19 183,208 235/40R18 A32 R37 A05 A08 A09
e6*2001/116* 183-255 245/40R18 A32 A16 A23 Lim
0103*00-05 V18 S05
Lexus GS 450h 218 225/45R18 A10 R37 T95 0A1 A02 A04
HS19 218 235/40R18 A32 R37 T95 A05 A08 A09
e6*2001/116* 218 245/40R18 A32 A16 A23 Lim
0106*00-06 V18 S05
Lexus GS300/430 161-208 235/40R18 T91 0A1 A02 A04
S16 A05 A08 A09
e11*96/79, 98/14, A12 A16 A23
2001/116*0078*.. S02
Lexus IS 110-153 215/40R18 A12 T89 0A1 A02 A04
XE2(a) 110-153 225/40R18 A10 T89 A05 A08 A09
e11*2001/116* 110-153 235/40R18 A01 A12 G01 A16 A23 Lim
0206*00-09 110-153 245/35R18 A12 R03 T89 V18 VL8 S05
110-153 245/40R18 A12 R03
Lexus IS200, IS300 114-157 225/35R18 K1a K2b K42 K45 T87 0A1 A01 A02
XE1 114-157 225/40R18 K1a K2b K42 K45 K56 A04 A05 A08
e11*98/14*0110*.., A09 A12 A16
e11*2001/116*0110*.. A23 Car Lim
S05
Lexus IS250c 153 225/40R18 A12 R02 T89 0A1 A02 A04
XE2(a) 153 235/40R18 A01 A12 G01 R02 A05 A08 A09
e11*2001/116* 153 245/40R18 A32 R03 A16 A23 Cbo
0206*00-09 VL8 S05
Lexus SC 430 210 245/40R18 0A1 A02 A04
Z4 A05 A08 A09
e6*98/14*0084*.., A10 A16 A23
e6*2001/116*0084*.. S05
Suzuki Grand Vitara 78-171 225/60R18 0A1 A02 A04
JT 78-171 235/55R18 A05 A08 A09
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1c A12 A16 A23
e4*2007/46*0292*.. 78-171 255/45R18 Y85 S08
- 5-Türer 78-171 255/50R18 A01 K1c K2b
Suzuki Grand Vitara 78-122 225/60R18 0A1 A02 A04
JT 78-122 235/55R18 A05 A08 A09
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1c A12 A16 A23
e4*2007/46*0292*.. 78-122 255/45R18 Y84 S08
- 3-Türer 78-122 255/50R18 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki Kizashi 131 215/45R18 A33 T93 0A1 A02 A04
FR 131 225/45R18 A91 A05 A08 A09
e4*2007/46*0142*.. 131 235/40R18 A91 A16 A23 A57
131 235/45R18 A91 Lim S06
131 245/40R18 A12
Suzuki SX4 66-99,2 215/45R18 0A1 A02 A04
EY 66-99,2 225/40R18 A05 A08 A09
e4*2001/116*0105*..; 66-99,2 235/40R18 A01 K1a K1b K2b A12 A16 A23
e4*2007/46*0284*.. A58 Flh KOV
- ohne Radhaus- S04
Verbreiterungen
Suzuki SX4 66-99,2 215/45R18 0A1 A02 A04
EY 66-99,2 225/40R18 A05 A08 A09
e4*2001/116*0105*..; 66-99,2 235/40R18 A12 A16 A23
e4*2007/46*0284*.. A57 Flh KMV
- mit Radhaus- S04
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 0A1 A02 A04
GY 79,82,88 225/40R18 A05 A08 A09
e4*2001/116*0124*..; 79,82,88 235/40R18 A01 K1a K1b K2b A12 A16 A23
e4*2007/46*0291*.. A58 Flh KOV
- ohne Radhaus- S07
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 0A1 A02 A04
GY 79,82,88 225/40R18 A05 A08 A09
e4*2001/116*0124*..; 79,82,88 235/40R18 A12 A16 A23
e4*2007/46*0291*.. A57 Flh KMV
- mit Radhaus- S07
Verbreiterungen
Suzuki SX4 79, 88 215/40R18 K1c 0A1 A01 A02
GY 79, 88 215/45R18 G70 K1c K42 A04 A05 A08
e4*2001/116*0124*.. 79, 88 225/40R18 K1c K2b K42 A09 A12 A16
- Limousine 79, 88 235/40R18 G70 K1c K2b K42 A23 A58 Lim
V18 S07
Suzuki SX4 S-Cross 88 215/45R18 0A1 A02 A04
JY 88 225/40R18 A01 K1b A05 A08 A09
e4*2007/46*0779*.. 88 235/40R18 A01 K1c K2b A12 A16 A16
88 245/40R18 A01 K1c K2b K6w A23 A57 S03
Toyota Auris (I) 66-108 215/40R18 T85 T89 0A1 A02 A04
E15J, E15UT.. 66-108 225/40R18 A05 A08 A09
e11*2001/116*0299*..; 66-108 245/35R18 A01 K2b R03 A12 A16 A23
0305*00-13; Flh V18 S02
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/40R18 0A1 A02 A04
E15UT 130 245/35R18 A01 K2b R03 A05 A08 A09
e11*2001/116* A12 A16 A23
0305*00-13 Flh V18 S02
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

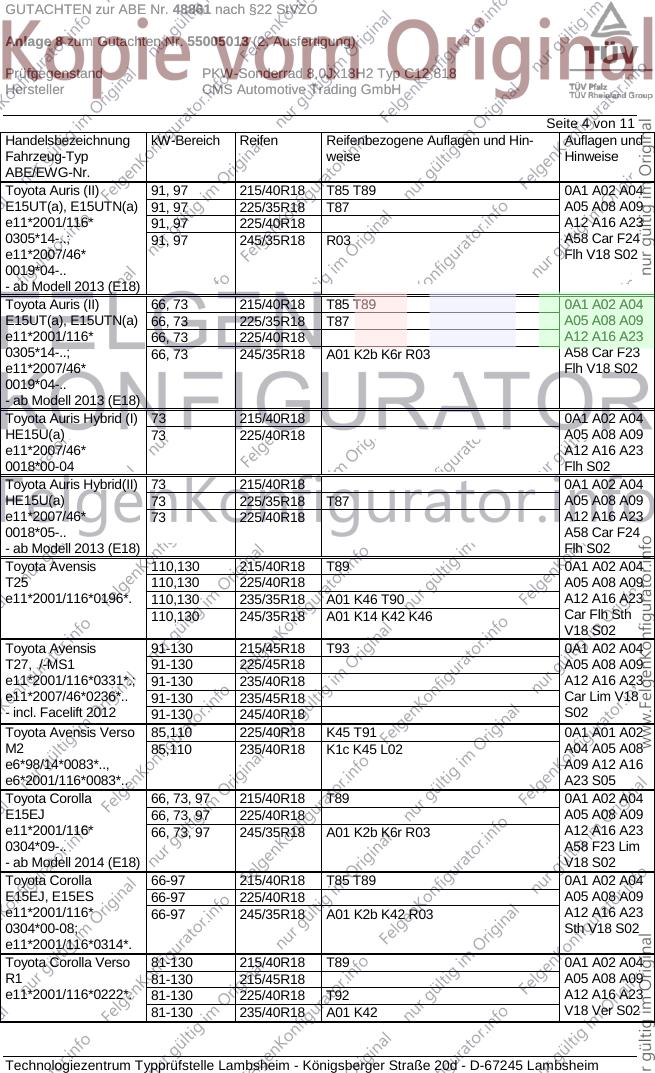

GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 91, 97 215/40R18 T85 T89 0A1 A02 A04
E15UT(a), E15UTN(a) 91, 97 225/35R18 T87 A05 A08 A09
e11*2001/116* 91, 97 225/40R18 A12 A16 A23
0305*14-..; 91, 97 245/35R18 R03 A58 Car F24
e11*2007/46* Flh V18 S02
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris (II) 66, 73 215/40R18 T85 T89 0A1 A02 A04
E15UT(a), E15UTN(a) 66, 73 225/35R18 T87 A05 A08 A09
e11*2001/116* 66, 73 225/40R18 A12 A16 A23
0305*14-..; 66, 73 245/35R18 A01 K2b K6r R03 A58 Car F23
e11*2007/46* Flh V18 S02
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris Hybrid (I) 73 215/40R18 0A1 A02 A04
HE15U(a) 73 225/40R18 A05 A08 A09
e11*2007/46* A12 A16 A23
0018*00-04 Flh S02
Toyota Auris Hybrid(II) 73 215/40R18 0A1 A02 A04
HE15U(a) 73 225/35R18 T87 A05 A08 A09
e11*2007/46* 73 225/40R18 A12 A16 A23
0018*05-.. A58 Car F24
- ab Modell 2013 (E18) Flh S02
Toyota Avensis 110,130 215/40R18 T89 0A1 A02 A04
T25 110,130 225/40R18 A05 A08 A09
e11*2001/116*0196*. 110,130 235/35R18 A01 K46 T90 A12 A16 A23
110,130 245/35R18 A01 K14 K42 K46 Car Flh Sth
V18 S02
Toyota Avensis 91-130 215/45R18 T93 0A1 A02 A04
T27, /-MS1 91-130 225/45R18 A05 A08 A09
e11*2001/116*0331*.; 91-130 235/40R18 A12 A16 A23
e11*2007/46*0236*.. 91-130 235/45R18 Car Lim V18
- incl. Facelift 2012 91-130 245/40R18 S02
Toyota Avensis Verso 85,110 225/40R18 K45 T91 0A1 A01 A02
M2 85,110 235/40R18 K1c K45 L02 A04 A05 A08
e6*98/14*0083*.., A09 A12 A16
e6*2001/116*0083*.. A23 S05
Toyota Corolla 66, 73, 97 215/40R18 T89 0A1 A02 A04
E15EJ 66, 73, 97 225/40R18 A05 A08 A09
e11*2001/116* 66, 73, 97 245/35R18 A01 K2b K6r R03 A12 A16 A23
0304*09-.. A58 F23 Lim
- ab Modell 2014 (E18) V18 S02
Toyota Corolla 66-97 215/40R18 T85 T89 0A1 A02 A04
E15EJ, E15ES 66-97 225/40R18 A05 A08 A09
e11*2001/116* 66-97 245/35R18 A01 K2b K42 R03 A12 A16 A23
0304*00-08; Sth V18 S02
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 215/40R18 T89 0A1 A02 A04
R1 81-130 215/45R18 A05 A08 A09
e11*2001/116*0222*. 81-130 225/40R18 T92 A12 A16 A23
81-130 235/40R18 A01 K42 V18 Ver S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

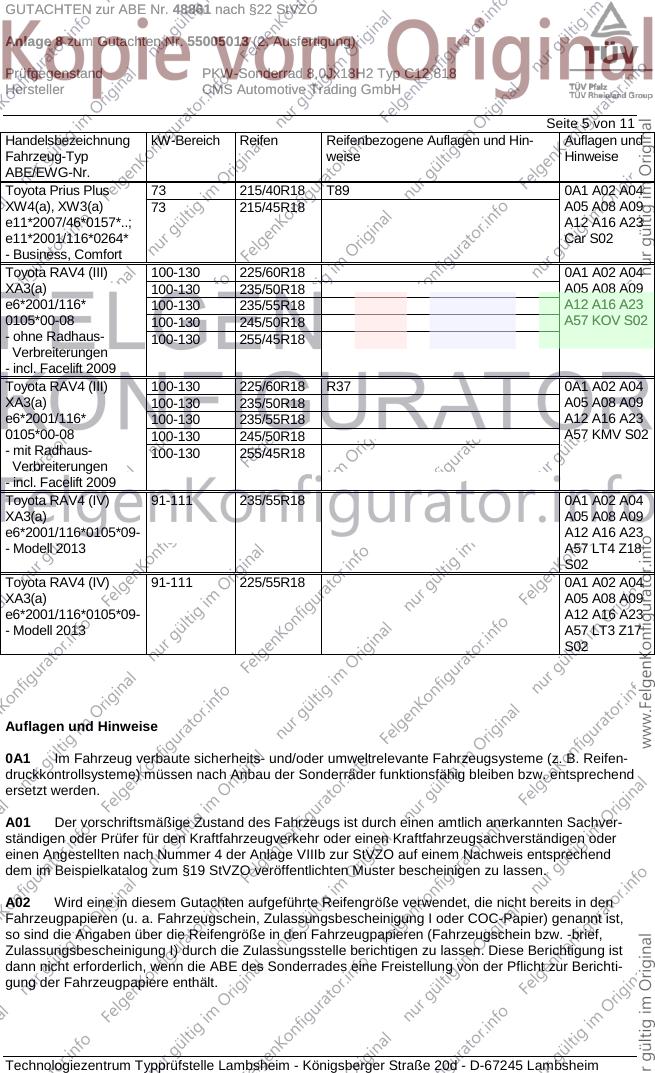

GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Prius Plus 73 215/40R18 T89 0A1 A02 A04
XW4(a), XW3(a) 73 215/45R18 A05 A08 A09
e11*2007/46*0157*..; A12 A16 A23
e11*2001/116*0264* Car S02
- Business, Comfort
Toyota RAV4 (III) 100-130 225/60R18 0A1 A02 A04
XA3(a) 100-130 235/50R18 A05 A08 A09
e6*2001/116* 100-130 235/55R18 A12 A16 A23
0105*00-08 100-130 245/50R18 A57 KOV S02
- ohne Radhaus- 100-130 255/45R18
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 225/60R18 R37 0A1 A02 A04
XA3(a) 100-130 235/50R18 A05 A08 A09
e6*2001/116* 100-130 235/55R18 A12 A16 A23
0105*00-08 100-130 245/50R18 A57 KMV S02
- mit Radhaus- 100-130 255/45R18
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-111 235/55R18 0A1 A02 A04
XA3(a) A05 A08 A09
e6*2001/116*0105*09- A12 A16 A23
- Modell 2013 A57 LT4 Z18
S02
Toyota RAV4 (IV) 91-111 225/55R18 0A1 A02 A04
XA3(a) A05 A08 A09
e6*2001/116*0105*09- A12 A16 A23
- Modell 2013 A57 LT3 Z17
S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 6 von 11
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig.
Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der Hersteller zu
beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbe-
dingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausra-
gen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.

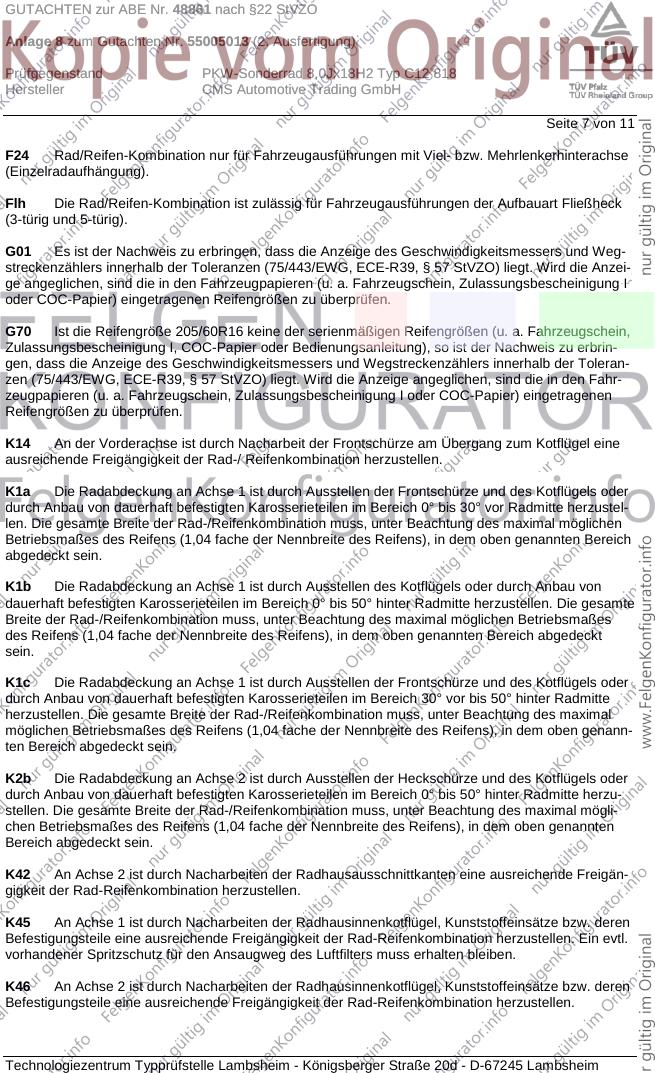

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 7 von 11
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 8 von 11
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17. (z.Zt nicht für Ausstattungsvariante „START-Edition“ und „Executive“)
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt für Ausstattungsvariante „START-Edition“ und „Executive“)
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 9 von 11
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 10 von 11
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48861 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55005013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C12 818
Hersteller CMS Automotive Trading GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Mai 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. April 2014
Bohlander 00208994.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
