Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : SUZUKI, TOYOTA
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 EH2+ Einpreßtiefe (mm) : 43
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C10 656 43 C10 656 460/13CMS SR10 60,1 Kunststoff 585 2245 09/08
10CMS Ø67.1-Ø60.1
C10 656 43 C10 656 460/13CMS SR10 60,1 Kunststoff 595 2200 09/08
10CMS Ø67.1-Ø60.1
C10 656 43 C10 656 460/13CMS SR10 60,1 Kunststoff 640 2025 09/08
10CMS Ø67.1-Ø60.1
C10 656 43 C10 656 460/13CMS SR10 60,1 Kunststoff 660 1960 09/08
10CMS Ø67.1-Ø60.1
C10 656 43 10JF C10 656 460/13JF SR10 60,1 Kunststoff 585 2245 09/08
Ø67.1-Ø60.1
C10 656 43 10JF C10 656 460/13JF SR10 60,1 Kunststoff 595 2200 09/08
Ø67.1-Ø60.1
C10 656 43 10JF C10 656 460/13JF SR10 60,1 Kunststoff 640 2025 09/08
Ø67.1-Ø60.1
C10 656 43 10JF C10 656 460/13JF SR10 60,1 Kunststoff 660 1960 02/12
Ø67.1-Ø60.1
C10 656 43 C10 656 460/13SD SR10 60,1 Kunststoff 585 2245 09/08
10SD Ø67.1-Ø60.1
C10 656 43 C10 656 460/13SD SR10 60,1 Kunststoff 595 2200 09/08
10SD Ø67.1-Ø60.1
C10 656 43 C10 656 460/13SD SR10 60,1 Kunststoff 640 2025 09/08
10SD Ø67.1-Ø60.1
C10 656 43 C10 656 460/13SD SR10 60,1 Kunststoff 660 1960 02/12
10SD Ø67.1-Ø60.1
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : GY; JT; FR
Zubehör : Z 77
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad,
für Typ : NZ; ((nur VIN NR.: TSM...))
Zubehör : Z 38
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : JY; EY; FY; MZ
Zubehör : Z 38
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EY; FY; GY; JY; MZ
100 Nm für Typ : NZ
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________

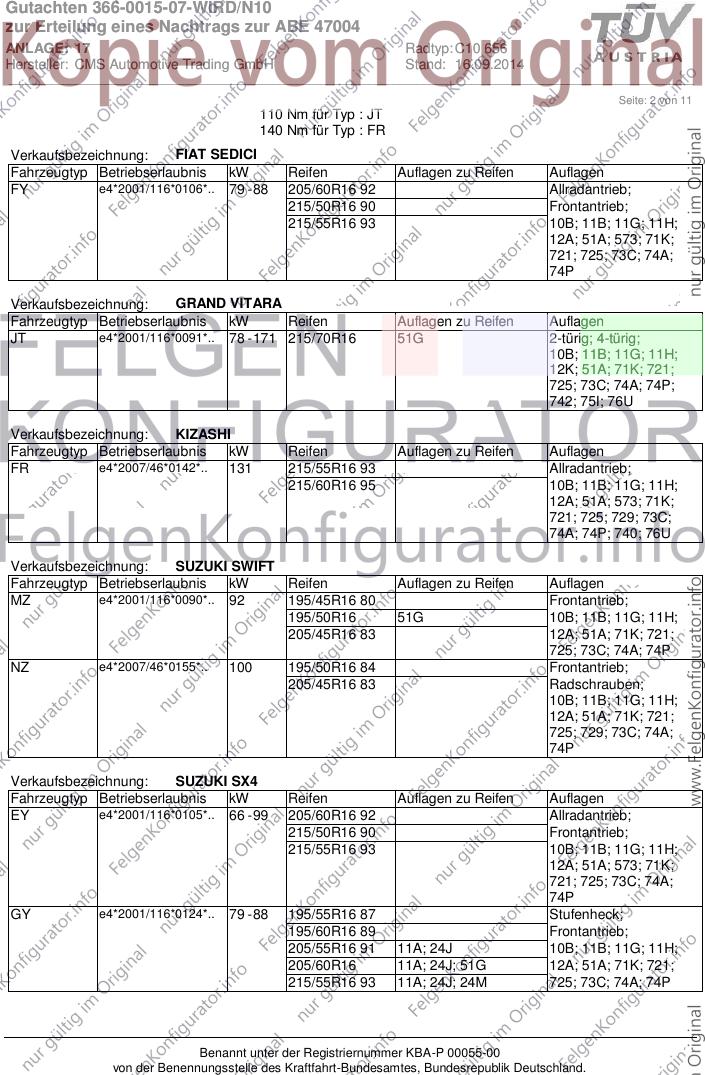

Seite: 2 von 11
110 Nm für Typ : JT
140 Nm für Typ : FR
Verkaufsbezeichnung: FIAT SEDICI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e4*2001/116*0106*.. 79 - 88 205/60R16 92 Allradantrieb;
215/50R16 90 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: GRAND VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JT e4*2001/116*0091*.. 78 - 171 215/70R16 51G 2-türig; 4-türig;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P;
742; 75I; 76U
Verkaufsbezeichnung: KIZASHI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FR e4*2007/46*0142*.. 131 215/55R16 93 Allradantrieb;
215/60R16 95 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P; 740; 76U
Verkaufsbezeichnung: SUZUKI SWIFT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
MZ e4*2001/116*0090*.. 92 195/45R16 80 Frontantrieb;
195/50R16 51G 10B; 11B; 11G; 11H;
205/45R16 83 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
NZ e4*2007/46*0155*.. 100 195/50R16 84 Frontantrieb;
205/45R16 83 Radschrauben;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P
Verkaufsbezeichnung: SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EY e4*2001/116*0105*.. 66 - 99 205/60R16 92 Allradantrieb;
215/50R16 90 Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 725; 73C; 74A;
74P
GY e4*2001/116*0124*.. 79 - 88 195/55R16 87 Stufenheck;
195/60R16 89 Frontantrieb;
205/55R16 91 11A; 24J 10B; 11B; 11G; 11H;
205/60R16 11A; 24J; 51G 12A; 51A; 71K; 721;
215/55R16 93 11A; 24J; 24M 725; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________

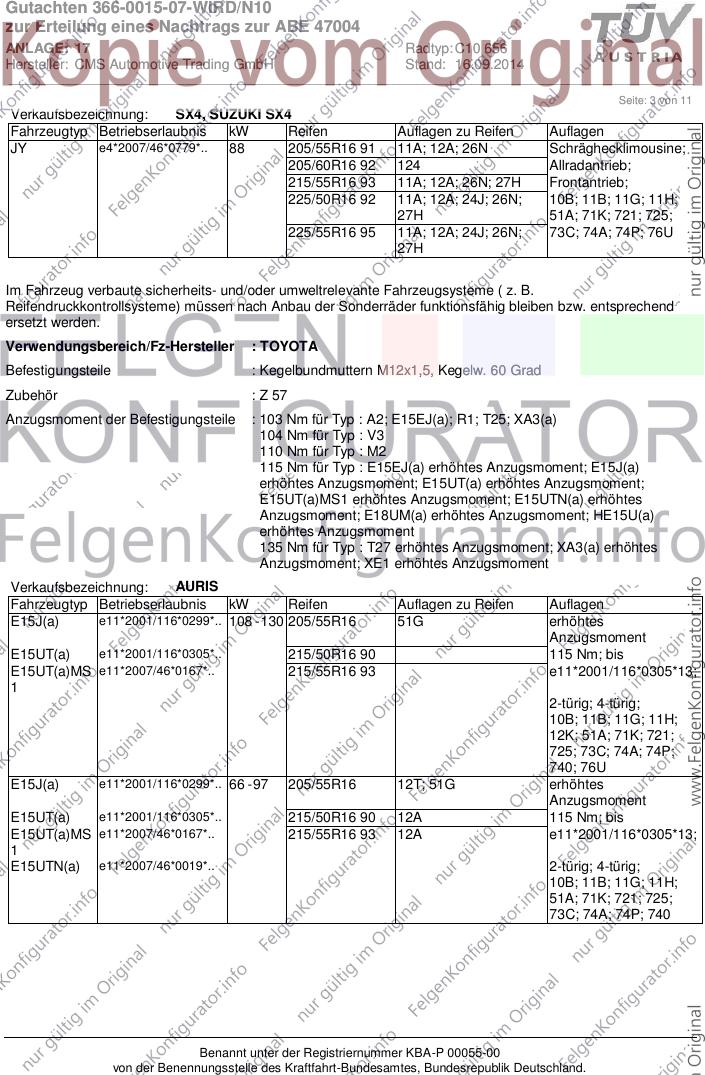

Seite: 3 von 11
Verkaufsbezeichnung: SX4, SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JY e4*2007/46*0779*.. 88 205/55R16 91 11A; 12A; 26N Schräghecklimousine;
205/60R16 92 124 Allradantrieb;
215/55R16 93 11A; 12A; 26N; 27H Frontantrieb;
225/50R16 92 11A; 12A; 24J; 26N; 10B; 11B; 11G; 11H;
27H 51A; 71K; 721; 725;
225/55R16 95 11A; 12A; 24J; 26N; 73C; 74A; 74P; 76U
27H
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : TOYOTA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 57
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : A2; E15EJ(a); R1; T25; XA3(a)
104 Nm für Typ : V3
110 Nm für Typ : M2
115 Nm für Typ : E15EJ(a) erhöhtes Anzugsmoment; E15J(a)
erhöhtes Anzugsmoment; E15UT(a) erhöhtes Anzugsmoment;
E15UT(a)MS1 erhöhtes Anzugsmoment; E15UTN(a) erhöhtes
Anzugsmoment; E18UM(a) erhöhtes Anzugsmoment; HE15U(a)
erhöhtes Anzugsmoment
135 Nm für Typ : T27 erhöhtes Anzugsmoment; XA3(a) erhöhtes
Anzugsmoment; XE1 erhöhtes Anzugsmoment
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 108 - 130 205/55R16 51G erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 215/50R16 90 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. 215/55R16 93 e11*2001/116*0305*13;
1
2-türig; 4-türig;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76U
E15J(a) e11*2001/116*0299*.. 66 - 97 205/55R16 12T; 51G erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 215/50R16 90 12A 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. 215/55R16 93 12A e11*2001/116*0305*13;
1
E15UTN(a) e11*2007/46*0019*.. 2-türig; 4-türig;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P; 740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________

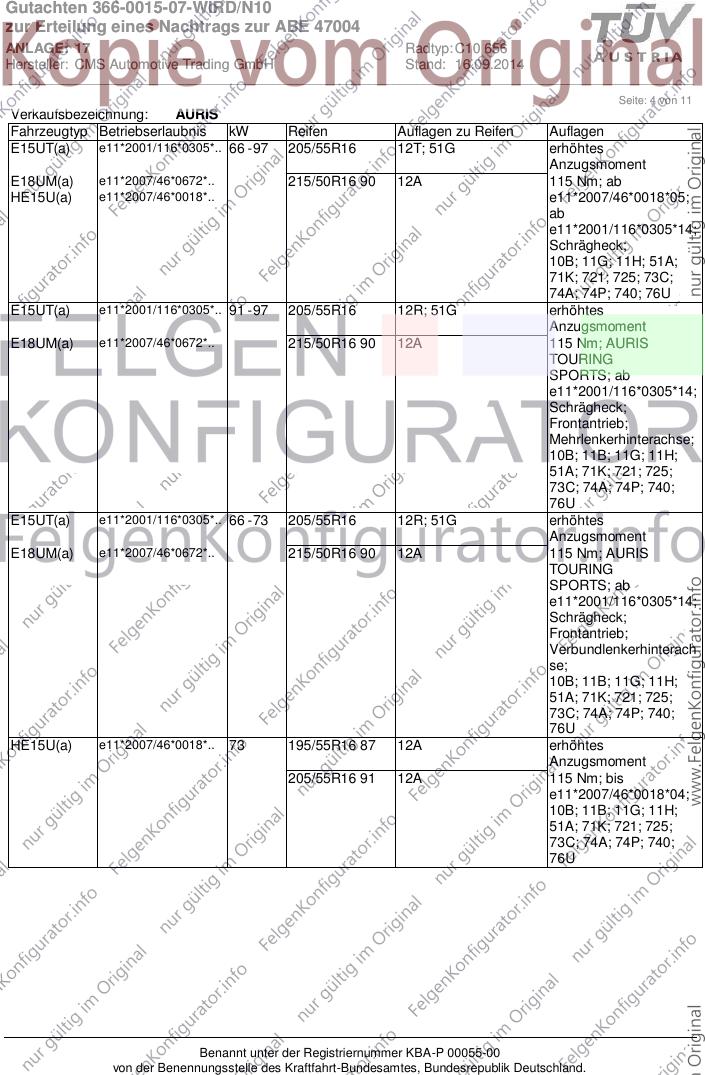

Seite: 4 von 11
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15UT(a) e11*2001/116*0305*.. 66 - 97 205/55R16 12T; 51G erhöhtes
Anzugsmoment
E18UM(a) e11*2007/46*0672*.. 215/50R16 90 12A 115 Nm; ab
HE15U(a) e11*2007/46*0018*.. e11*2007/46*0018*05;
ab
e11*2001/116*0305*14;
Schrägheck;
10B; 11G; 11H; 51A;
71K; 721; 725; 73C;
74A; 74P; 740; 76U
E15UT(a) e11*2001/116*0305*.. 91 - 97 205/55R16 12R; 51G erhöhtes
Anzugsmoment
E18UM(a) e11*2007/46*0672*.. 215/50R16 90 12A 115 Nm; AURIS
TOURING
SPORTS; ab
e11*2001/116*0305*14;
Schrägheck;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P; 740;
76U
E15UT(a) e11*2001/116*0305*.. 66 - 73 205/55R16 12R; 51G erhöhtes
Anzugsmoment
E18UM(a) e11*2007/46*0672*.. 215/50R16 90 12A 115 Nm; AURIS
TOURING
SPORTS; ab
e11*2001/116*0305*14;
Schrägheck;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P; 740;
76U
HE15U(a) e11*2007/46*0018*.. 73 195/55R16 87 12A erhöhtes
Anzugsmoment
205/55R16 91 12A 115 Nm; bis
e11*2007/46*0018*04;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P; 740;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________
Seite: 5 von 11
Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
HE15U(a) e11*2007/46*0018*.. 73 205/55R16 12R; 51G erhöhtes
Anzugsmoment
115 Nm; AURIS
TOURING
SPORTS; ab
e11*2007/46*0018*05;
Schrägheck;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P; 740;
76U
HE15U(a) e11*2007/46*0018*.. 73 205/55R16 91V 51G erhöhtes
Anzugsmoment
115 Nm;
10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74P; 740
Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 205/55R16 51G erhöhtes
e11*98/14*0110*.. Anzugsmoment
135 Nm; Kombi;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; 76U
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 205/55R16 12T; 51G ab
215/55R16 93 12A e11*2001/116*0196*05;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P; 76U
T25 e11*2001/116*0196*.. 110 - 130 205/50R16 87W nur bis
205/55R16 51G e11*2001/116*0196*04;
215/50R16 90 10B; 11B; 11G; 11H;
215/55R16 93 12K; 51A; 71K; 721;
725; 73C; 74A; 74P
T25 e11*2001/116*0196*.. 110 - 130 205/55R16 90 12M Reifen mit
Schneeketten; nur bis
e11*2001/116*0196*04;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________
Seite: 6 von 11
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 205/55R16 90 12M Reifen mit
Schneeketten; ab
e11*2001/116*0196*05;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P
T27 e11*2001/116*0331*.. 91 - 112 215/55R16 93 erhöhtes
Anzugsmoment
215/60R16 95 135 Nm; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76U
T27 e11*2001/116*0331*.. 91 - 112 215/55R16 93 erhöhtes
Anzugsmoment
215/60R16 95 135 Nm; Kombi;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76U
T27 e11*2001/116*0331*.. 91 - 112 205/60R16 12T; 51G Reifen mit
Schneeketten;
erhöhtes
Anzugsmoment
135 Nm; Limousine;
Frontantrieb;
10B; 11G; 11H; 51A;
71K; 721; 725; 729;
73C; 74A; 74P; 740;
76U
T27 e11*2001/116*0331*.. 91 - 112 205/60R16 12T; 51G Reifen mit
Schneeketten;
erhöhtes
Anzugsmoment
135 Nm; Kombi;
Frontantrieb;
10B; 11G; 11H; 51A;
71K; 721; 725; 729;
73C; 74A; 74P; 740;
76U
Verkaufsbezeichnung: TOYOTA AVENSIS VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M2 e6*2001/116*0083*.., 85 - 110 205/55R16 91 Frontantrieb;
e6*98/14*0083*.. 205/60R16 51G 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________

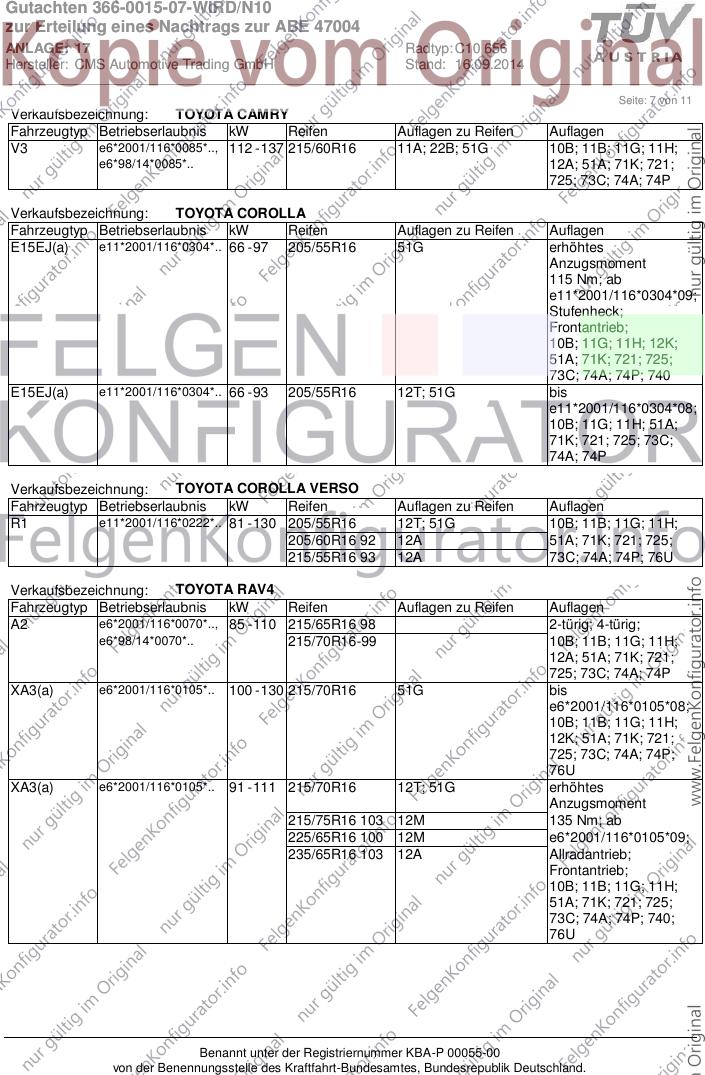

Seite: 7 von 11
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V3 e6*2001/116*0085*.., 112 - 137 215/60R16 11A; 22B; 51G 10B; 11B; 11G; 11H;
e6*98/14*0085*.. 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA COROLLA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15EJ(a) e11*2001/116*0304*.. 66 - 97 205/55R16 51G erhöhtes
Anzugsmoment
115 Nm; ab
e11*2001/116*0304*09;
Stufenheck;
Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71K; 721; 725;
73C; 74A; 74P; 740
E15EJ(a) e11*2001/116*0304*.. 66 - 93 205/55R16 12T; 51G bis
e11*2001/116*0304*08;
10B; 11G; 11H; 51A;
71K; 721; 725; 73C;
74A; 74P
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 205/55R16 12T; 51G 10B; 11B; 11G; 11H;
205/60R16 92 12A 51A; 71K; 721; 725;
215/55R16 93 12A 73C; 74A; 74P; 76U
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A2 e6*2001/116*0070*.., 85 - 110 215/65R16 98 2-türig; 4-türig;
e6*98/14*0070*.. 215/70R16-99 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
XA3(a) e6*2001/116*0105*.. 100 - 130 215/70R16 51G bis
e6*2001/116*0105*08;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
725; 73C; 74A; 74P;
76U
XA3(a) e6*2001/116*0105*.. 91 - 111 215/70R16 12T; 51G erhöhtes
Anzugsmoment
215/75R16 103 12M 135 Nm; ab
225/65R16 100 12M e6*2001/116*0105*09;
235/65R16 103 12A Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 74P; 740;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________
Seite: 8 von 11
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________

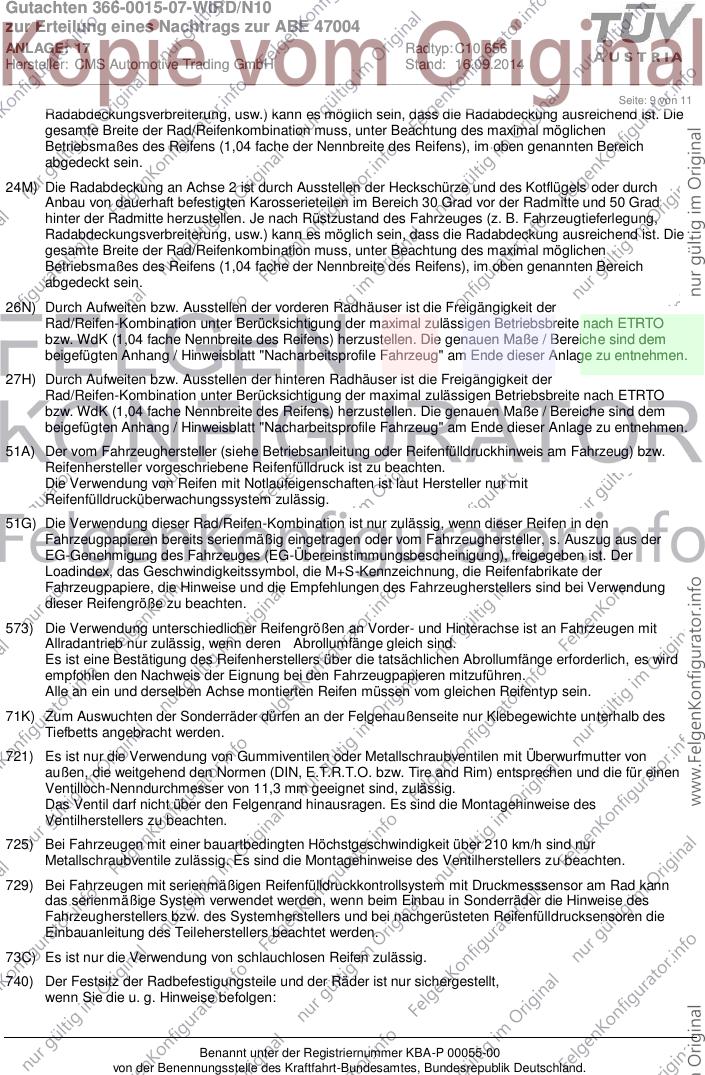

Seite: 9 von 11
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________

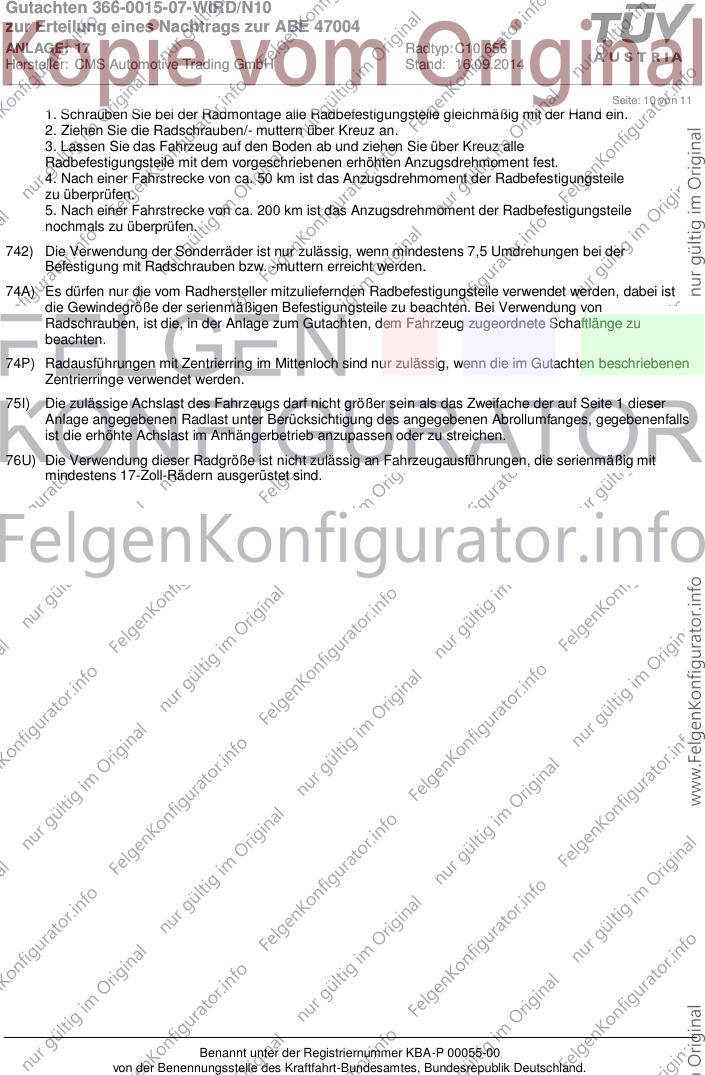

Seite: 10 von 11
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
742) Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 7,5 Umdrehungen bei der
Befestigung mit Radschrauben bzw. -muttern erreicht werden.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0015-07-WIRD/N10
zur Erteilung eines Nachtrags zur ABE 47004
ANLAGE: 17 Radtyp: C10 656
Hersteller: CMS Automotive Trading GmbH Stand: 16.09.2014
__________________________________________________________________________________________________________________
Seite: 11 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SUZUKI
Fahrzeugtyp: JY
Genehm.Nr.: e4*2007/46*0779*..
Handelsbez.: SX4, SUZUKI SX4
Variante(n): Allradantrieb, Frontantrieb, Schräghecklimousine
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
27F x = 300 y = 300 24 HA
27H x = 300 y = 300 8 HA
26J x = 300 y = 300 26 VA
26N x = 300 y = 300 8 VA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
