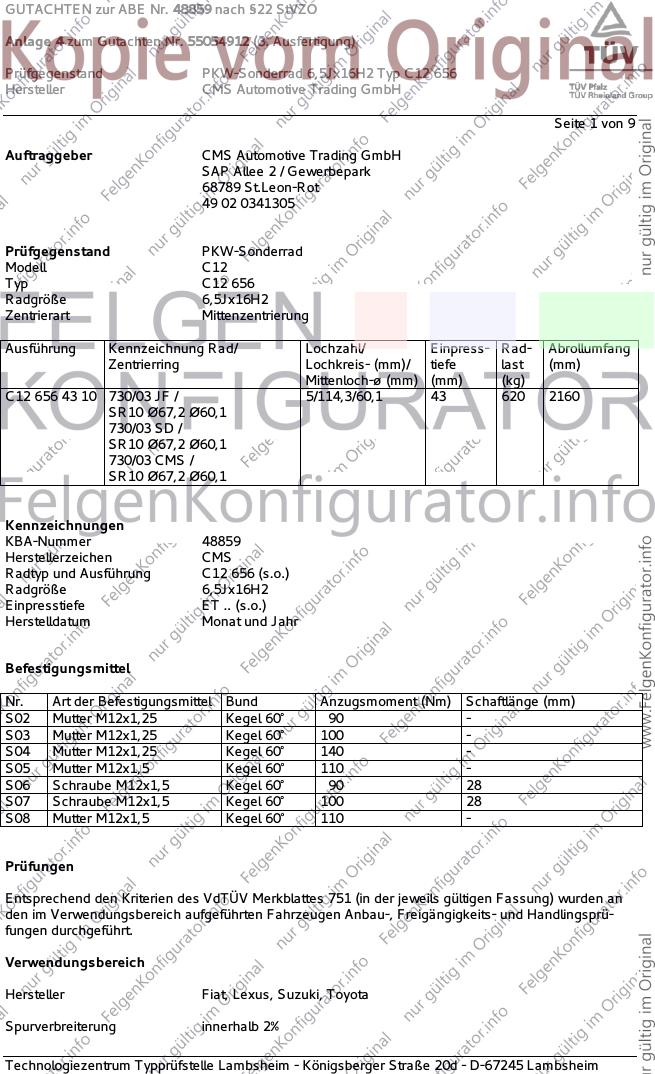

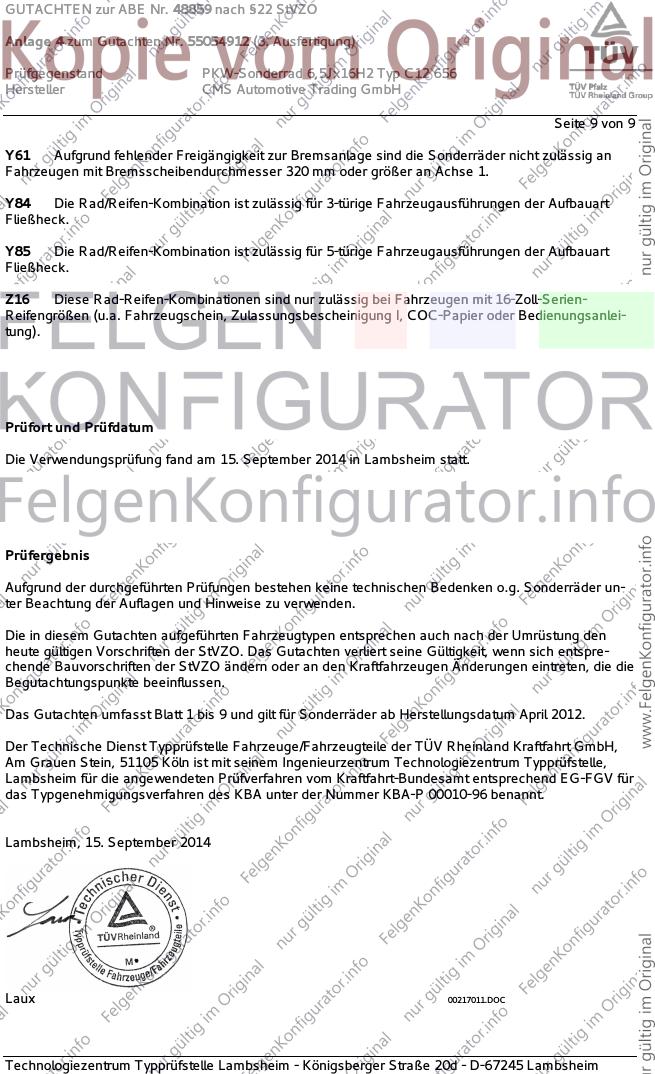

GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 1 von 9
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C12
Typ C12 656
Radgröße 6,5Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C12 656 43 10 730/03 JF / 5/114,3/60,1 43 620 2160
SR10 Ø67,2 Ø60,1
730/03 SD /
SR10 Ø67,2 Ø60,1
730/03 CMS /
SR10 Ø67,2 Ø60,1
Kennzeichnungen
KBA-Nummer 48859
Herstellerzeichen CMS
Radtyp und Ausführung C12 656 (s.o.)
Radgröße 6,5Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,25 Kegel 60° 90 -
S03 Mutter M12x1,25 Kegel 60° 100 -
S04 Mutter M12x1,25 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 110 -
S06 Schraube M12x1,5 Kegel 60° 90 28
S07 Schraube M12x1,5 Kegel 60° 100 28
S08 Mutter M12x1,5 Kegel 60° 110 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat, Lexus, Suzuki, Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 2 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/55R16 A39 R37 0A1 A02 A04
FY 79-99,2 205/60R16 A39 A05 A08 A09
e4*2001/116*0106*.. 79-99,2 215/55R16 A12 A16 A21 A57
79-99,2 225/50R16 A12 Flh KMV S07
79-99,2 225/55R16 A12
Lexus IS200, IS300 114-157 205/55R16 0A1 A02 A04
XE1 114-157 225/50R16 A01 K1a K2b K42 A05 A08 A09
e11*98/14*0110*.., A12 A16 A21
e11*2001/116*0110*. B03 Car Lim
V16 S08
Suzuki Grand Vitara 78-122 215/70R16 A10 0A1 A02 A04
JT 78-122 225/65R16 A10 A05 A08 A09
e4*2001/116*0091*..; 78-122 225/70R16 A10 A16 A21 Y84
e4*2007/46*0292*.. 78-122 235/65R16 A12 S03
- 3-Türer
Suzuki Grand Vitara 78-171 215/70R16 A10 0A1 A02 A04
JT 78-171 225/65R16 A10 A05 A08 A09
e4*2001/116*0091*..; 78-171 225/70R16 A10 A16 A21 Y85
e4*2007/46*0292*.. 78-171 235/65R16 A12 S03
- 5-Türer
Suzuki Kizashi 131 215/55R16 A33 0A1 A02 A04
FR 131 215/60R16 A33 A05 A08 A09
e4*2007/46*0142*.. 131 225/55R16 A91 A16 A21 A57
131 235/50R16 A12 Lim S04
Suzuki SX4 66-99,2 205/55R16 A39 R37 0A1 A02 A04
EY 66-99,2 205/60R16 A39 A05 A08 A09
e4*2001/116*0105*..; 66-99,2 215/55R16 A12 A16 A21 A58
e4*2007/46*0284*.. 66-99,2 225/50R16 A12 Flh KOV S07
- ohne Radhaus- 66-99,2 225/55R16 A12
Verbreiterungen
Suzuki SX4 66-99,2 205/55R16 A39 R37 0A1 A02 A04
EY 66-99,2 205/60R16 A39 A05 A08 A09
e4*2001/116*0105*..; 66-99,2 215/55R16 A12 A16 A21 A57
e4*2007/46*0284*.. 66-99,2 225/50R16 A12 Flh KMV S07
- mit Radhaus- 66-99,2 225/55R16 A12
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A39 0A1 A02 A04
GY 79,82,88 215/55R16 A12 A05 A08 A09
e4*2001/116*0124*..; 79,82,88 225/50R16 A12 A16 A21 A58
e4*2007/46*0291*.. 79,82,88 225/55R16 A12 Flh KOV S02
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 205/60R16 A39 0A1 A02 A04
GY 79,82,88 215/55R16 A12 A05 A08 A09
e4*2001/116*0124*..; 79,82,88 225/50R16 A12 A16 A21 A57
e4*2007/46*0291*.. 79,82,88 225/55R16 A12 Flh KMV S02
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

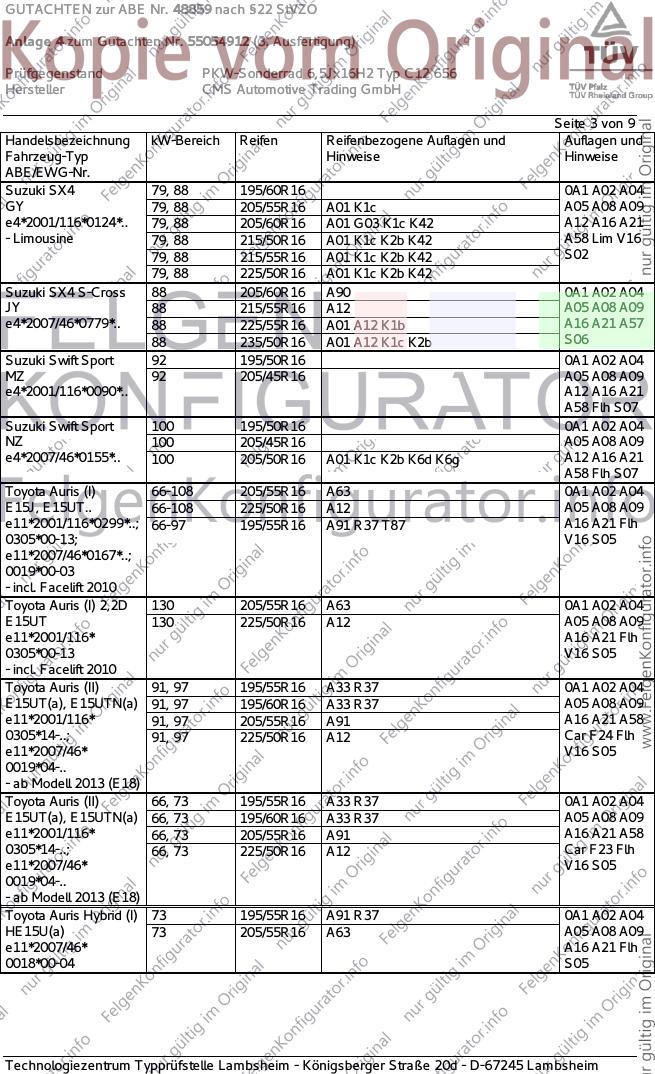

GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 3 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79, 88 195/60R16 0A1 A02 A04
GY 79, 88 205/55R16 A01 K1c A05 A08 A09
e4*2001/116*0124*.. 79, 88 205/60R16 A01 G03 K1c K42 A12 A16 A21
- Limousine 79, 88 215/50R16 A01 K1c K2b K42 A58 Lim V16
79, 88 215/55R16 A01 K1c K2b K42 S02
79, 88 225/50R16 A01 K1c K2b K42
Suzuki SX4 S-Cross 88 205/60R16 A90 0A1 A02 A04
JY 88 215/55R16 A12 A05 A08 A09
e4*2007/46*0779*.. 88 225/55R16 A01 A12 K1b A16 A21 A57
88 235/50R16 A01 A12 K1c K2b S06
Suzuki Swift Sport 92 195/50R16 0A1 A02 A04
MZ 92 205/45R16 A05 A08 A09
e4*2001/116*0090*.. A12 A16 A21
A58 Flh S07
Suzuki Swift Sport 100 195/50R16 0A1 A02 A04
NZ 100 205/45R16 A05 A08 A09
e4*2007/46*0155*.. 100 205/50R16 A01 K1c K2b K6d K6g A12 A16 A21
A58 Flh S07
Toyota Auris (I) 66-108 205/55R16 A63 0A1 A02 A04
E15J, E15UT.. 66-108 225/50R16 A12 A05 A08 A09
e11*2001/116*0299*..; 66-97 195/55R16 A91 R37 T87 A16 A21 Flh
0305*00-13; V16 S05
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/55R16 A63 0A1 A02 A04
E15UT 130 225/50R16 A12 A05 A08 A09
e11*2001/116* A16 A21 Flh
0305*00-13 V16 S05
- incl. Facelift 2010
Toyota Auris (II) 91, 97 195/55R16 A33 R37 0A1 A02 A04
E15UT(a), E15UTN(a) 91, 97 195/60R16 A33 R37 A05 A08 A09
e11*2001/116* 91, 97 205/55R16 A91 A16 A21 A58
0305*14-..; 91, 97 225/50R16 A12 Car F24 Flh
e11*2007/46* V16 S05
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris (II) 66, 73 195/55R16 A33 R37 0A1 A02 A04
E15UT(a), E15UTN(a) 66, 73 195/60R16 A33 R37 A05 A08 A09
e11*2001/116* 66, 73 205/55R16 A91 A16 A21 A58
0305*14-..; 66, 73 225/50R16 A12 Car F23 Flh
e11*2007/46* V16 S05
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris Hybrid (I) 73 195/55R16 A91 R37 0A1 A02 A04
HE15U(a) 73 205/55R16 A63 A05 A08 A09
e11*2007/46* A16 A21 Flh
0018*00-04 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 4 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris Hybrid(II) 73 195/55R16 A33 R37 0A1 A02 A04
HE15U(a) 73 195/60R16 A33 R37 A05 A08 A09
e11*2007/46* 73 205/55R16 A91 A16 A21 A58
0018*05-.. 73 225/50R16 A12 Car F24 Flh
- ab Modell 2013 (E18) V16 S05
Toyota Avensis 110,130 205/55R16 A13 0A1 A02 A04
T25 110,130 215/50R16 A12 A05 A08 A09
e11*2001/116*0196*. A16 A21 Car
Flh Sth S05
Toyota Avensis 91-112 205/60R16 A13 0A1 A02 A04
T27, /-MS1 91-112 215/55R16 A13 A05 A08 A09
e11*2001/116*0331*.; 91-112 215/60R16 A13 A16 A21 B03
e11*2007/46*0236*.. 91-112 225/55R16 A13 Car Lim V16
- incl. Facelift 2012 91-112 235/50R16 A12 Y61 S05
Toyota Avensis Verso 85,110 205/60R16 A11 0A1 A02 A04
M2 85,110 215/55R16 A12 A05 A08 A09
e6*98/14*0083*.., 85,110 225/55R16 A01 A12 K1c K45 A16 A21 B03
e6*2001/116*0083*.. S08
Toyota Corolla 66, 73, 97 195/55R16 A33 R37 0A1 A02 A04
E15EJ 66, 73, 97 195/60R16 A33 R37 A05 A08 A09
e11*2001/116* 66, 73, 97 205/55R16 A91 A16 A21 A58
0304*09-.. 66, 73, 97 225/50R16 A12 F23 Lim V16
- ab Modell 2014 (E18) S05
Toyota Corolla Verso 81-130 205/55R16 A11 0A1 A02 A04
R1 81-130 215/50R16 A12 A05 A08 A09
e11*2001/116*0222*. 81-130 215/55R16 A12 A16 A21 V16
81-130 225/50R16 A12 Ver S05
Toyota Picnic 66-94 205/50R16 T91 0A1 A02 A04
XM1 A05 A08 A09
e11*93/81*0063*.. A12 A16 A21
S05
Toyota Prius Plus 73 205/60R16 0A1 A02 A04
XW4(a), XW3(a) 73 215/55R16 A05 A08 A09
e11*2007/46*0157*..; A12 A16 A21
e11*2001/116*0264* Car Z16 S05
- Business, Comfort
Toyota RAV4 (II) 85-110 215/70R16 0A1 A02 A04
A2 A05 A08 A09
e6*98/14*0070*.., A13 A16 A21
e6*2001/116*0070*.. B03 KOV S08
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/70R16 A13 0A1 A02 A04
XA3(a) 100-130 225/65R16 A13 A05 A08 A09
e6*2001/116* 100-130 225/70R16 A12 A16 A21 A57
0105*00-08 100-130 235/60R16 A33 B03 KOV S05
- ohne Radhaus- 100-130 235/65R16 A12
Verbreiterungen
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 5 von 9
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (III) 100-130 215/70R16 A13 0A1 A02 A04
XA3(a) 100-130 225/65R16 A13 A05 A08 A09
e6*2001/116* 100-130 225/70R16 A12 A16 A21 A57
0105*00-08 100-130 235/60R16 A33 B03 KMV S05
- mit Radhaus- 100-130 235/65R16 A12
Verbreiterungen
- incl. Facelift 2009
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

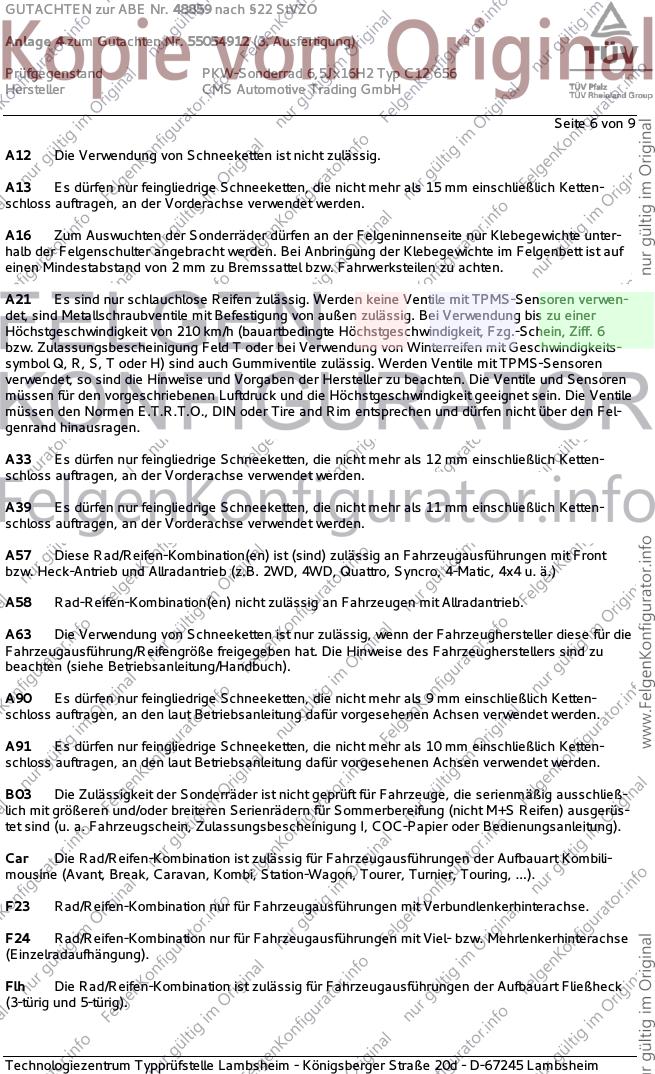

GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 6 von 9
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 7 von 9
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 8 von 9

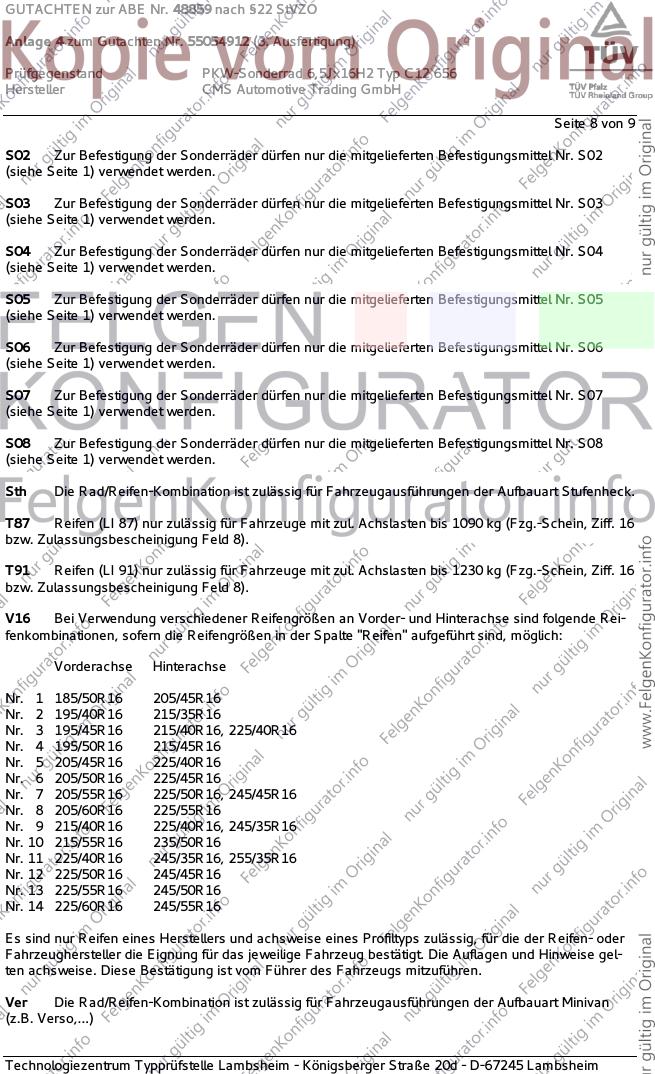

S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48859 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55054912 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 6,5Jx16H2 Typ C12 656
Hersteller CMS Automotive Trading GmbH
Seite 9 von 9
Y61 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm oder größer an Achse 1.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. September 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 9 und gilt für Sonderräder ab Herstellungsdatum April 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 15. September 2014
Laux 00217011.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
