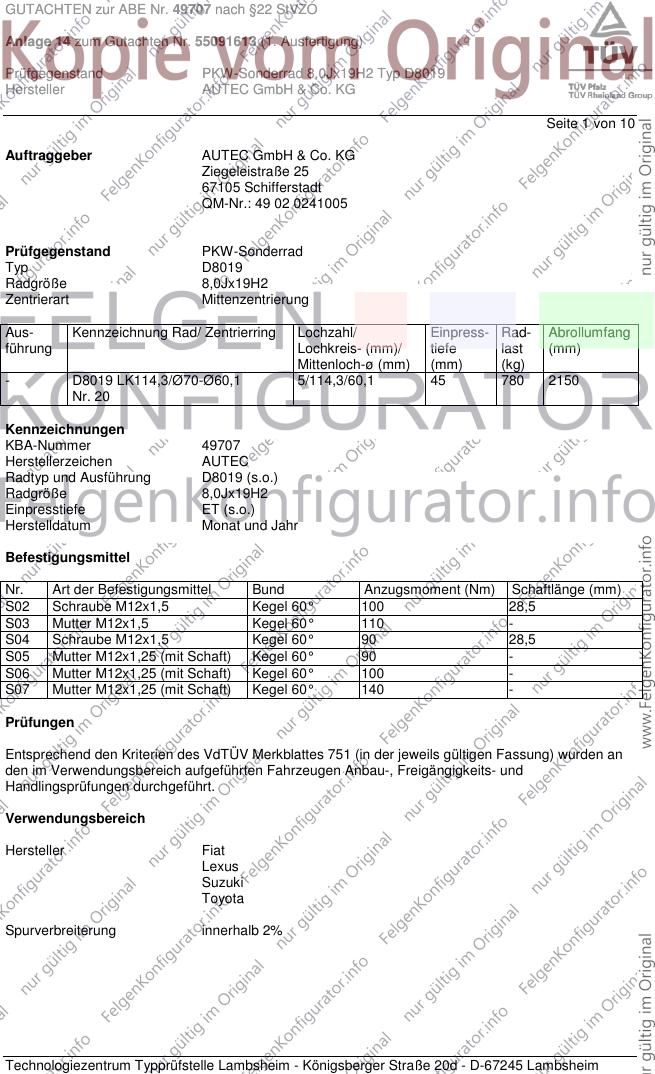

GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ D8019
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- D8019 LK114,3/Ø70-Ø60,1 5/114,3/60,1 45 780 2150
Nr. 20
Kennzeichnungen
KBA-Nummer 49707
Herstellerzeichen AUTEC
Radtyp und Ausführung D8019 (s.o.)
Radgröße 8,0Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 90 28,5
S05 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S06 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 -
S07 Mutter M12x1,25 (mit Schaft) Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/35R19 0A1 A02 A04
FY 79-99,2 235/35R19 A05 A08 A09
e4*2001/116*0106*.. A12 A14 A21
A57 Flh KMV
S02
Lexus IS 110-153 225/35R19 R02 T88 0A1 A02 A04
XE2(a) 110-153 235/35R19 A01 G01 T87 T91 A05 A08 A09
e11*2001/116* 110-153 245/35R19 R03 T89 A12 A14 A21
0206*00-09 Lim VL9 S03
Lexus IS250c 153 225/35R19 R02 T88 0A1 A02 A04
XE2(a) 153 235/35R19 A01 G01 R02 T87 T91 A05 A08 A09
e11*2001/116* 153 245/35R19 R03 T89 A12 A14 A21
0206*00-09 Cbo VL9 S03
Lexus SC 430 210 245/35R19 0A1 A02 A04
Z4 A05 A08 A09
e6*98/14*0084*.., A10 A14 A21
e6*2001/116*0084*.. S03
Suzuki Grand Vitara 78-122 245/45R19 0A1 A02 A04
JT 78-122 255/45R19 A05 A08 A09
e4*2001/116*0091*..; A12 A14 A21
e4*2007/46*0292*.. Y84 S06
- 3-Türer
Suzuki Grand Vitara 78-171 245/45R19 0A1 A02 A04
JT 78-171 255/45R19 A05 A08 A09
e4*2001/116*0091*..; A12 A14 A21
e4*2007/46*0292*.. Y85 S06
- 5-Türer
Suzuki Kizashi 131 225/40R19 T93 0A1 A02 A04
FR 131 235/35R19 T91 A05 A08 A09
e4*2007/46*0142*.. 131 235/40R19 A12 A14 A21
131 245/35R19 T93 A57 Lim S07
Suzuki SX4 66-99,2 225/35R19 0A1 A02 A04
EY 66-99,2 235/35R19 A01 K1a K1b K2b A05 A08 A09
e4*2001/116*0105*..; A12 A14 A21
e4*2007/46*0284*.. A58 Flh KOV
- ohne Radhaus- S02
Verbreiterungen
Suzuki SX4 66-99,2 225/35R19 0A1 A02 A04
EY 66-99,2 235/35R19 A05 A08 A09
e4*2001/116*0105*..; A12 A14 A21
e4*2007/46*0284*.. A57 Flh KMV
- mit Radhaus- S02
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 0A1 A02 A04
GY 79,82,88 235/35R19 A01 K1a K1b K2b A05 A08 A09
e4*2001/116*0124*..; A12 A14 A21
e4*2007/46*0291*.. A58 Flh KOV
- ohne Radhaus- S05
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 225/35R19 0A1 A02 A04
GY 79,82,88 235/35R19 A05 A08 A09
e4*2001/116*0124*..; A12 A14 A21
e4*2007/46*0291*.. A57 Flh KMV
- mit Radhaus- S05
Verbreiterungen
Suzuki SX4 79, 88 215/35R19 K1c K42 0A1 A01 A02
GY 79, 88 225/35R19 K1c K2b K42 A04 A05 A08
e4*2001/116*0124*.. 79, 88 235/35R19 G70 K1c K2b K42 A09 A12 A14
- Limousine A21 A58 Lim
S05
Suzuki SX4 S-Cross 88 225/35R19 K1b T88 0A1 A01 A02
JY 88 235/35R19 K1c K2b A04 A05 A08
e4*2007/46*0779*.. 88 245/35R19 K1c K2b K6w A09 A12 A14
A21 A57 S04
Toyota Auris (I) 66-108 215/35R19 T85 0A1 A02 A04
E15J, E15UT.. 66-108 225/35R19 T88 A05 A08 A09
e11*2001/116*0299*..; A12 A14 A21
0305*00-13; Flh S03
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/35R19 T88 0A1 A02 A04
E15UT A05 A08 A09
e11*2001/116* A12 A14 A21
0305*00-13 Flh S03
- incl. Facelift 2010
Toyota Auris (II) 91, 97 225/35R19 T88 0A1 A02 A04
E15UT, E15UTN 91, 97 245/30R19 R03 T89 A05 A08 A09
e11*2001/116* 97 215/35R19 NoD T85 A12 A14 A21
0305*14-..; A58 Car F24
e11*2007/46* Flh V19 S03
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris (II) 66, 73 215/35R19 T85 0A1 A02 A04
E15UT, E15UTN 66, 73 225/35R19 T88 A05 A08 A09
e11*2001/116* 66, 73 245/30R19 A01 K2b K6r R03 T89 A12 A14 A21
0305*14-..; A58 Car F23
e11*2007/46* Flh V19 S03
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris Hybrid(II) 73 215/35R19 T85 0A1 A02 A04
HE15U(a) 73 225/35R19 T88 A05 A08 A09
e11*2007/46* A12 A14 A21
0018*05-.. A58 Car F24
- ab Modell 2013 (E18) Flh S03
Toyota Avensis 110,130 225/35R19 T88 0A1 A02 A04
T25 110,130 235/35R19 A01 G79 K14 K27 K42 K46 T87 A05 A08 A09
e11*2001/116*0196*. 110,130 245/30R19 A01 K14 K42 K46 A12 A14 A21
Car Flh Sth
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 91-130 225/40R19 T93 0A1 A02 A04
T27, /-MS1 91-130 235/35R19 T91 A05 A08 A09
e11*2001/116*0331*.; 91-130 235/40R19 A12 A14 A21
e11*2007/46*0236*.. 91-130 245/35R19 T93 Car Lim S03
- incl. Facelift 2012
Toyota Corolla 66-97 215/35R19 T85 0A1 A02 A04
E15EJ, E15ES 66-97 225/35R19 T88 A05 A08 A09
e11*2001/116* A12 A14 A21
0304*00-08; Sth S03
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 235/35R19 K42 T91 0A1 A01 A02
R1 A04 A05 A08
e11*2001/116*0222*. A09 A12 A14
A21 Ver S03
Toyota RAV4 (III) 100-130 235/45R19 0A1 A02 A04
XA3(a) 100-130 245/45R19 A05 A08 A09
e6*2001/116* 100-130 255/45R19 A12 A14 A21
0105*00-08 A57 KOV S03
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 235/45R19 0A1 A02 A04
XA3(a) 100-130 245/45R19 A05 A08 A09
e6*2001/116* 100-130 255/45R19 A12 A14 A21
0105*00-08 A57 KMV S03
- mit Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-111 235/50R19 A12 0A1 A02 A04
XA3(a) 91-111 245/45R19 A91 A05 A08 A09
e6*2001/116*0105*09- 91-111 255/45R19 A12 A14 A21 A57
- Modell 2013 LT4 Z18 S03
Toyota RAV4 (IV) 91-111 245/45R19 0A1 A02 A04
XA3(a) A05 A08 A09
e6*2001/116*0105*09- A12 A14 A21
- Modell 2013 A57 LT3 Z17
S03
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 10
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 10
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17. (z.Zt nicht für Ausstattungsvariante „START-Edition“ und „Executive“)
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt für Ausstattungsvariante „START-Edition“ und „Executive“)
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 10
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 10
V19 -Forts.-
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Verso bzw.
Minivan.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Z17 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49707 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55091613 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ D8019
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. Januar 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum November 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. Januar 2014
Haasis 00204991.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
