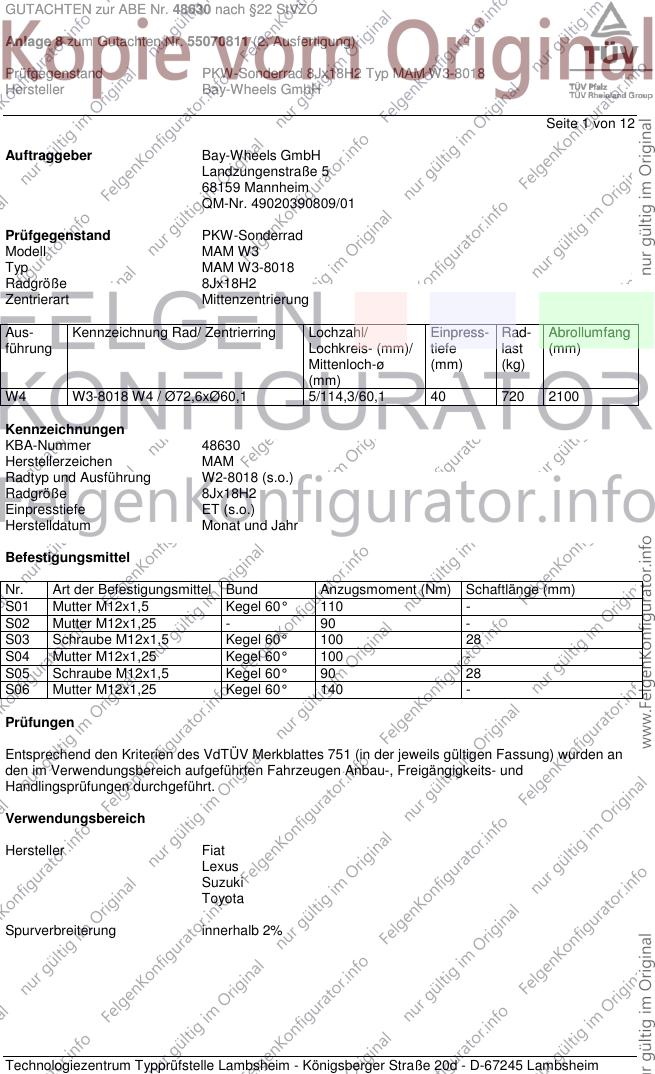

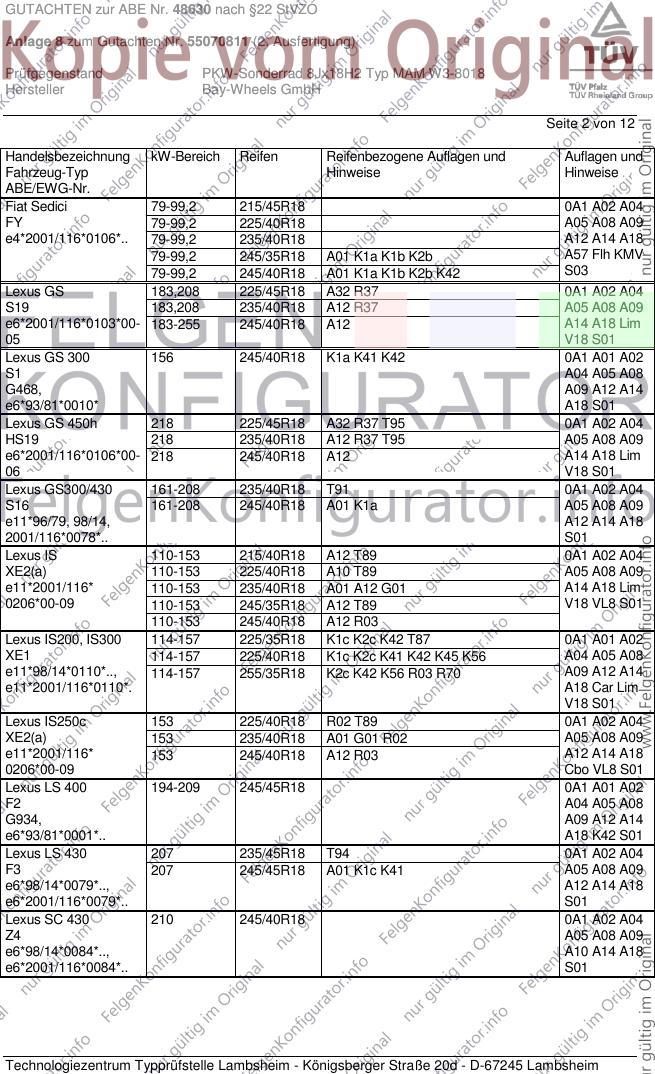

GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 1 von 12
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W4 W3-8018 W4 / Ø72,6xØ60,1 5/114,3/60,1 40 720 2100
Kennzeichnungen
KBA-Nummer 48630
Herstellerzeichen MAM
Radtyp und Ausführung W2-8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,25 - 90 -
S03 Schraube M12x1,5 Kegel 60° 100 28
S04 Mutter M12x1,25 Kegel 60° 100 -
S05 Schraube M12x1,5 Kegel 60° 90 28
S06 Mutter M12x1,25 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 215/45R18 0A1 A02 A04
FY 79-99,2 225/40R18 A05 A08 A09
e4*2001/116*0106*.. 79-99,2 235/40R18 A12 A14 A18
79-99,2 245/35R18 A01 K1a K1b K2b A57 Flh KMV
79-99,2 245/40R18 A01 K1a K1b K2b K42 S03
Lexus GS 183,208 225/45R18 A32 R37 0A1 A02 A04
S19 183,208 235/40R18 A12 R37 A05 A08 A09
e6*2001/116*0103*00- 183-255 245/40R18 A12 A14 A18 Lim
05 V18 S01
Lexus GS 300 156 245/40R18 K1a K41 K42 0A1 A01 A02
S1 A04 A05 A08
G468, A09 A12 A14
e6*93/81*0010* A18 S01
Lexus GS 450h 218 225/45R18 A32 R37 T95 0A1 A02 A04
HS19 218 235/40R18 A12 R37 T95 A05 A08 A09
e6*2001/116*0106*00- 218 245/40R18 A12 A14 A18 Lim
06 V18 S01
Lexus GS300/430 161-208 235/40R18 T91 0A1 A02 A04
S16 161-208 245/40R18 A01 K1a A05 A08 A09
e11*96/79, 98/14, A12 A14 A18
2001/116*0078*.. S01
Lexus IS 110-153 215/40R18 A12 T89 0A1 A02 A04
XE2(a) 110-153 225/40R18 A10 T89 A05 A08 A09
e11*2001/116* 110-153 235/40R18 A01 A12 G01 A14 A18 Lim
0206*00-09 110-153 245/35R18 A12 T89 V18 VL8 S01
110-153 245/40R18 A12 R03
Lexus IS200, IS300 114-157 225/35R18 K1c K2c K42 T87 0A1 A01 A02
XE1 114-157 225/40R18 K1c K2c K41 K42 K45 K56 A04 A05 A08
e11*98/14*0110*.., 114-157 255/35R18 K2c K42 K56 R03 R70 A09 A12 A14
e11*2001/116*0110*. A18 Car Lim
V18 S01
Lexus IS250c 153 225/40R18 R02 T89 0A1 A02 A04
XE2(a) 153 235/40R18 A01 G01 R02 A05 A08 A09
e11*2001/116* 153 245/40R18 A12 R03 A12 A14 A18
0206*00-09 Cbo VL8 S01
Lexus LS 400 194-209 245/45R18 0A1 A01 A02
F2 A04 A05 A08
G934, A09 A12 A14
e6*93/81*0001*.. A18 K42 S01
Lexus LS 430 207 235/45R18 T94 0A1 A02 A04
F3 207 245/45R18 A01 K1c K41 A05 A08 A09
e6*98/14*0079*.., A12 A14 A18
e6*2001/116*0079*.. S01
Lexus SC 430 210 245/40R18 0A1 A02 A04
Z4 A05 A08 A09
e6*98/14*0084*.., A10 A14 A18
e6*2001/116*0084*.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-171 225/60R18 0A1 A02 A04
JT 78-171 235/55R18 A01 K1c A05 A08 A09
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1c K2b A12 A14 A18
e4*2007/46*0292*.. 78-171 255/45R18 A01 K1c Y85 S04
- 5-Türer 78-171 255/50R18 A01 K1c K2b K42 Z49
Suzuki Grand Vitara 78-122 225/60R18 0A1 A02 A04
JT 78-122 235/55R18 A01 K1c A05 A08 A09
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1c K2b A12 A14 A18
e4*2007/46*0292*.. 78-122 255/45R18 A01 K1c Y84 S04
- 3-Türer 78-122 255/50R18 A01 K1c K2b
Suzuki Kizashi 131 215/45R18 A91 T93 0A1 A02 A04
FR 131 225/45R18 A91 A05 A08 A09
e4*2007/46*0142*.. 131 235/40R18 A12 A14 A18 A57
131 235/45R18 A12 Lim S06
131 245/40R18 A01 A12 K1a K2b
Suzuki SX4 66-99,2 215/45R18 K1a K1b K2b 0A1 A01 A02
EY 66-99,2 225/40R18 K1c K2b A04 A05 A08
e4*2001/116*0105*..; 66-99,2 235/40R18 K1c K2b A09 A12 A14
e4*2007/46*0284*.. 66-99,2 245/35R18 K1c K2a K2b A18 A58 Flh
- ohne Radhaus- 66-99,2 245/40R18 K1c K2a K2b K42 KOV S03
Verbreiterungen
Suzuki SX4 66-99,2 215/45R18 0A1 A02 A04
EY 66-99,2 225/40R18 A05 A08 A09
e4*2001/116*0105*..; 66-99,2 235/40R18 A12 A14 A18
e4*2007/46*0284*.. 66-99,2 245/35R18 A01 K1a K1b K2b A57 Flh KMV
- mit Radhaus- 66-99,2 245/40R18 A01 K1a K1b K2b K42 S03
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 K1a K1b K2b 0A1 A01 A02
GY 79,82,88 225/40R18 K1c K2b A04 A05 A08
e4*2001/116*0124*..; 79,82,88 235/40R18 K1c K2b A09 A12 A14
e4*2007/46*0291*.. 79,82,88 245/35R18 K1c K2a K2b A18 A58 Flh
- ohne Radhaus- 79,82,88 245/40R18 K1c K2a K2b K42 KOV S02
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 0A1 A02 A04
GY 79,82,88 225/40R18 A05 A08 A09
e4*2001/116*0124*..; 79,82,88 235/40R18 A12 A14 A18
e4*2007/46*0291*.. 79,82,88 245/35R18 A01 K1a K1b K2b A57 Flh KMV
- mit Radhaus- 79,82,88 245/40R18 A01 K1a K1b K2b K42 S02
Verbreiterungen
Suzuki SX4 79, 88 215/40R18 K1c K2b K42 0A1 A01 A02
GY 79, 88 215/45R18 G70 K1c K2b K42 A04 A05 A08
e4*2001/116*0124*.. 79, 88 225/40R18 K1c K2b K42 A09 A12 A14
- Limousine 79, 88 235/40R18 K2c K42 R03 A18 A58 Lim
V18 S02
Suzuki SX4 S-Cross 88 215/45R18 K1b 0A1 A01 A02
JY 88 225/40R18 K1c K2b A04 A05 A08
e4*2007/46*0779*.. 88 235/40R18 K1c K2b K6w A09 A12 A14
88 245/40R18 K1c K2b K5v K6w A16 A18 A57
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift Sport 92 205/35R18 K1c K2b K42 R70 0A1 A01 A02
MZ 92 215/35R18 K1c K2b K41 K42 K44 A04 A05 A08
e4*2001/116*0090*.. A09 A12 A14
A18 A58 Flh
S03
Suzuki Swift Sport 100 215/35R18 K1c K2b K6d K6h K8e 0A1 A01 A02
NZ A04 A05 A08
e4*2007/46*0155*.. A09 A12 A14
A18 A58 Flh
S03
Toyota Auris (I) 66-108 215/40R18 T85 T89 0A1 A02 A04
E15J, E15UT.. 66-108 225/40R18 A05 A08 A09
e11*2001/116*0299*..; 66-108 235/35R18 A01 K1c K2b T86 T90 A12 A14 A18
0305*00-13; 66-108 245/35R18 A01 K2b K42 R03 Flh V18 S01
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/40R18 0A1 A02 A04
E15UT 130 235/35R18 A01 K1c K2b T90 A05 A08 A09
e11*2001/116* 130 245/35R18 A01 K2b R03 A12 A14 A18
0305*00-13 Flh V18 S01
- incl. Facelift 2010
Toyota Auris (II) 91, 97 215/40R18 T85 T89 0A1 A02 A04
E15UT(a), E15UTN(a) 91, 97 225/35R18 T87 A05 A08 A09
e11*2001/116* 91, 97 225/40R18 A12 A14 A18
0305*14-..; 91, 97 235/35R18 A01 K1b T86 T90 A58 Car F24
e11*2007/46* 91, 97 245/35R18 A01 K2b R03 Flh V18 S01
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris (II) 66, 73 215/40R18 T85 T89 0A1 A02 A04
E15UT(a), E15UTN(a) 66, 73 225/35R18 T87 A05 A08 A09
e11*2001/116* 66, 73 225/40R18 A12 A14 A18
0305*14-..; 66, 73 235/35R18 A01 K1b K2b K6r T86 T90 A58 Car F23
e11*2007/46* 66, 73 245/35R18 A01 K2b K6g K6i K6r R03 Flh V18 S01
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris Hybrid (I) 73 215/40R18 0A1 A02 A04
HE15U(a) 73 225/40R18 A05 A08 A09
e11*2007/46* A12 A14 A18
0018*00-04 Flh S01
Toyota Auris Hybrid(II) 73 215/40R18 0A1 A02 A04
HE15U(a) 73 225/35R18 T87 A05 A08 A09
e11*2007/46* 73 225/40R18 A12 A14 A18
0018*05-.. 73 235/35R18 A01 K1b A58 Car F24
- ab Modell 2013 (E18) Flh S01
Toyota Avensis 110,130 215/40R18 T89 0A1 A02 A04
T25 110,130 225/40R18 A01 K14 K42 K46 A05 A08 A09
e11*2001/116*0196*. 110,130 235/35R18 A01 K14 K42 K46 T90 A12 A14 A18
110,130 245/35R18 A01 K14 K1c K2b K42 K46 Car Flh Sth
V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis 91-130 215/45R18 A13 T93 0A1 A02 A04
T27, /-MS1 91-130 225/45R18 A13 A05 A08 A09
e11*2001/116*0331*.; 91-130 235/40R18 A12 A14 A18 Car
e11*2007/46*0236*.. 91-130 235/45R18 A12 Lim V18 S01
- incl. Facelift 2012 91-130 245/40R18 A12
Toyota Avensis Verso 85,110 225/40R18 K1c T91 0A1 A01 A02
M2 85,110 235/40R18 K1c K2b K42 K45 K56 A04 A05 A08
e6*98/14*0083*.., 85,110 245/40R18 K1c K2b K42 K45 K56 A09 A12 A14
e6*2001/116*0083*.. A18 S01
Toyota Camry 112,137 225/45R18 K42 K56 0A1 A01 A02
V3 112,137 235/40R18 K1c K42 K56 A04 A05 A08
e6*98/14*0085*.., 112,137 235/45R18 K1c K42 K45 K56 A09 A12 A14
e6*2001/116*0085*.. 112,137 245/40R18 K1c K2b K41 K42 K56 A18 V18 S01
Toyota Corolla 66, 73, 97 215/40R18 T89 0A1 A02 A04
E15EJ 66, 73, 97 225/40R18 A05 A08 A09
e11*2001/116* 66, 73, 97 235/35R18 A01 K2b K6r T90 A12 A14 A18
0304*09-.. 66, 73, 97 245/35R18 A01 K2b K6r R03 A58 F23 Lim
- ab Modell 2014 (E18) V18 S01
Toyota Corolla 66-97 215/40R18 T85 T89 0A1 A02 A04
E15EJ, E15ES 66-97 225/40R18 A05 A08 A09
e11*2001/116* 66-97 235/35R18 A01 K1c K2b K42 T86 T90 A12 A14 A18
0304*00-08; 66-97 245/35R18 A01 K2b K42 R03 Sth V18 S01
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 215/40R18 T89 0A1 A02 A04
R1 81-130 215/45R18 A05 A08 A09
e11*2001/116*0222*. 81-130 225/40R18 A01 K42 T92 A12 A14 A18
81-130 235/40R18 A01 K42 K56 V18 Ver S01
81-130 245/35R18 A01 K1a K2b K42 K45 K56 T89
Toyota Previa 85-115 245/40R18 K1c T97 0A1 A01 A02
R3 A04 A05 A08
e6*98/14*0069*.., A09 A12 A14
e6*2001/116*0069*.. A18 S01
Toyota Prius Plus 73 215/40R18 T89 0A1 A02 A04
XW4(a), XW3(a) 73 215/45R18 A05 A08 A09
e11*2007/46*0157*..; 73 225/40R18 A12 A14 A18
e11*2001/116*0264* Car S01
- Business, Comfort
Toyota RAV4 (III) 100-130 225/60R18 0A1 A02 A04
XA3(a) 100-130 235/50R18 A01 K1c K2b A05 A08 A09
e6*2001/116* 100-130 235/55R18 A01 K1c K2b A12 A14 A18
0105*00-08 100-130 245/50R18 A01 K1c K2a K2b A57 KOV S01
- ohne Radhaus- 100-130 255/45R18 A01 K1c K2b
Verbreiterungen 100-130 255/50R18 A01 K1c K2c
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 225/60R18 R37 0A1 A02 A04
XA3(a) 100-130 235/50R18 A05 A08 A09
e6*2001/116* 100-130 235/55R18 A12 A14 A18
0105*00-08 100-130 245/50R18 A57 KMV S01
- mit Radhaus- 100-130 255/45R18
Verbreiterungen 100-130 255/50R18
- incl. Facelift 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 91-111 235/55R18 A91 0A1 A02 A04
XA3(a) 91-111 245/50R18 A12 A05 A08 A09
e6*2001/116*0105*09- 91-111 245/55R18 A12 A14 A18 A57
- Modell 2013 LT4 Z18 S01
Toyota RAV4 (IV) 91-111 225/55R18 0A1 A02 A04
XA3(a) 91-111 225/60R18 A05 A08 A09
e6*2001/116*0105*09- 91-111 235/55R18 A12 A14 A18
- Modell 2013 A57 LT3 Z17
S01
Toyota Verso 82-130 215/45R18 T93 0A1 A02 A04
AR2, /-N, /-MS1 82-130 225/40R18 T91 T92 A05 A08 A09
e11*2001/116*0350*..; 82-130 225/45R18 T91 T95 A12 A14 A18
e11*2007/46*0117*..; 82-130 235/40R18 T91 T93 Ver S01
e11*2007/46*0234*.. 82-130 235/45R18
- incl. Modell 2013
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

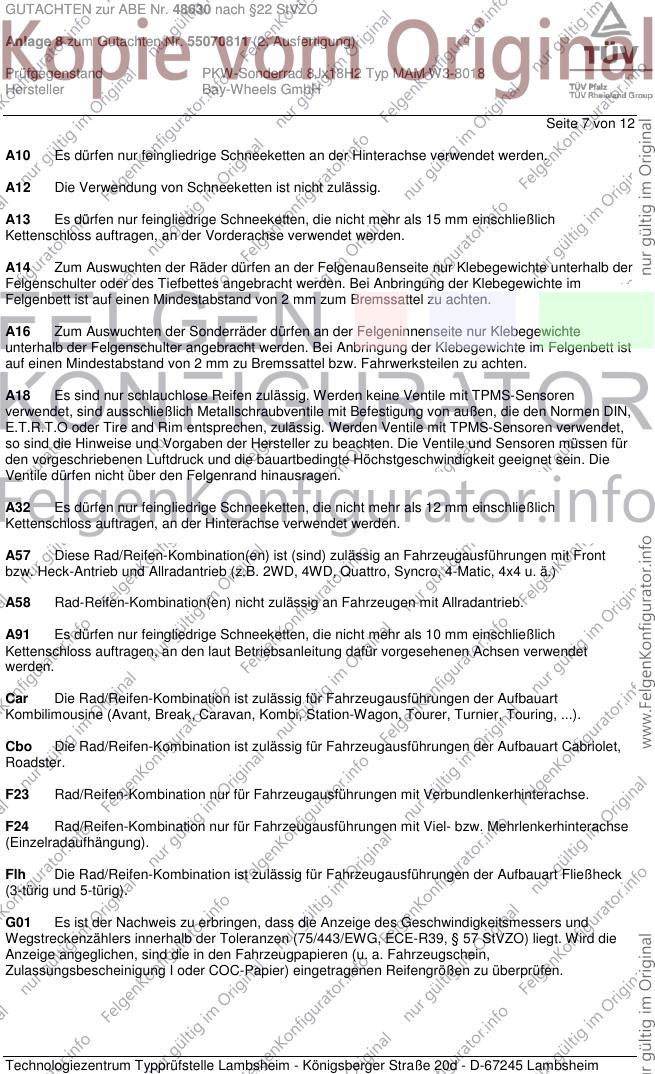

Seite 7 von 12
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

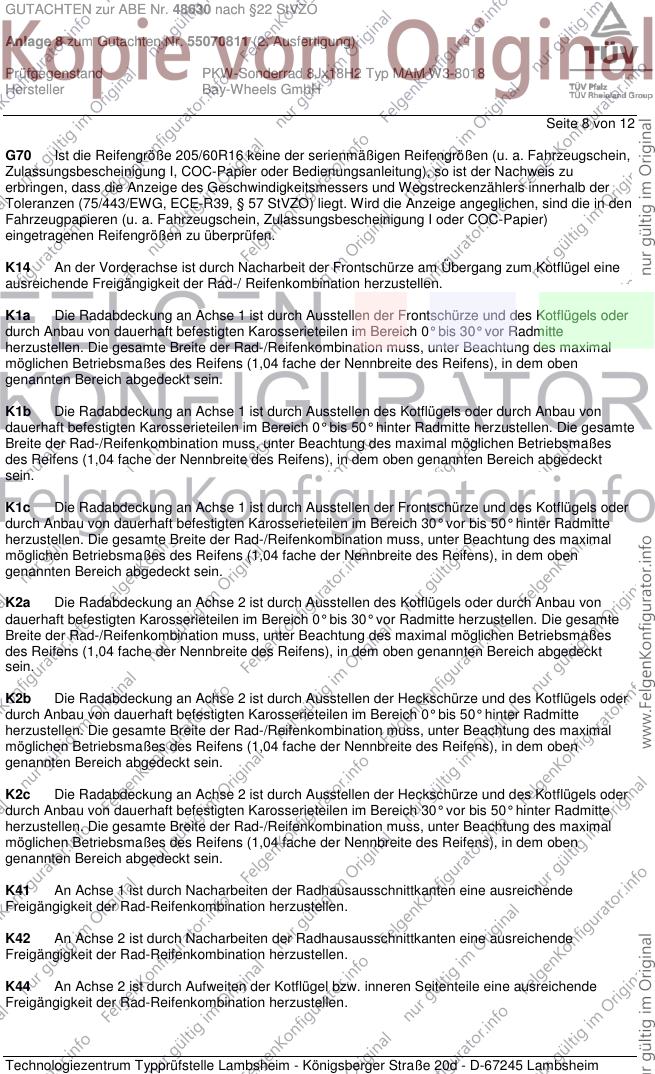

Seite 8 von 12
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 9 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17. (z.Zt nicht für Ausstattungsvariante „START-Edition“ und „Executive“)
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt für Ausstattungsvariante „START-Edition“ und „Executive“)
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 10 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH
Seite 11 von 12
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18, 255/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 235/60R18 255/55R18, 285/50R18
Nr. 14 245/35R18 255/35R18
Nr. 15 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 16 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 17 245/50R18 275/45R18
Nr. 18 255/40R18 275/35R18, 285/35R18, 295/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48630 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55070811 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM W3-8018
Hersteller Bay-Wheels GmbH

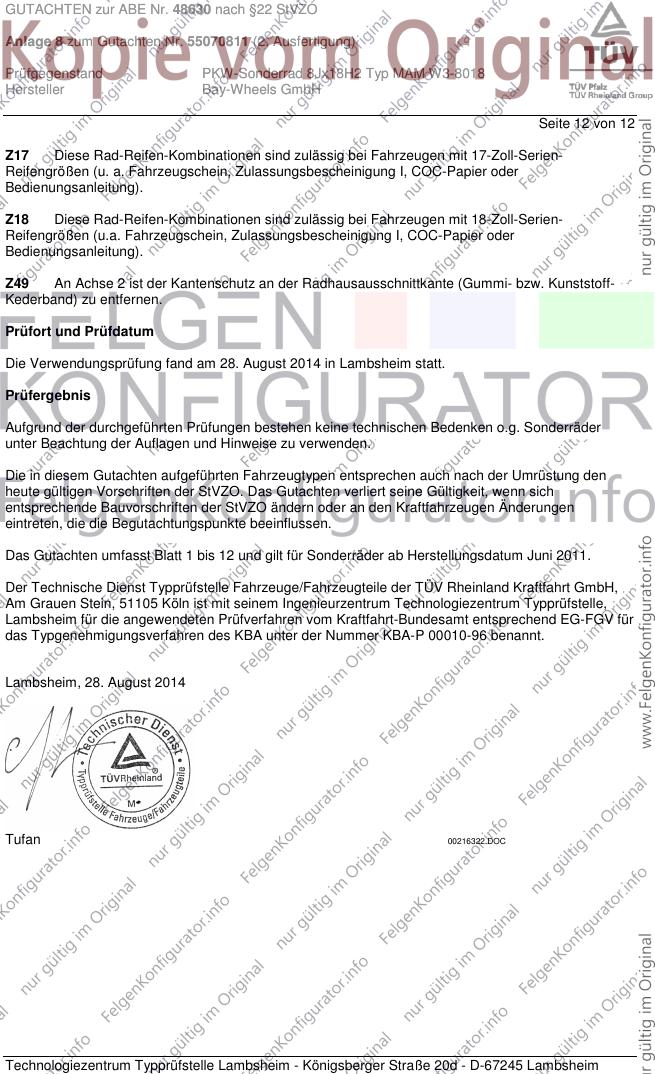

Seite 12 von 12
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2014
Tufan 00216322.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
