Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46942*06
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: SH780
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46942*06
Die ABE-Nr. 46942 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ SH780, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061507 (7.Ausfertigung) vom
17.06.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
6 (2. Ausfertigung)
1, 21 (3. Ausfertigung)
17 (4. Ausfertigung)
2, 3 (5. Ausfertigung)
12, 14 (6. Ausfertigung)
5, 8, 9, 10, 11, 15, 18 (7. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 17.06.2014
festgehaltenen Angaben.
Flensburg, 10.07.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061507 (7.Ausfertigung), zur Genehmigung vorgelegt am:
25.06.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46942*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

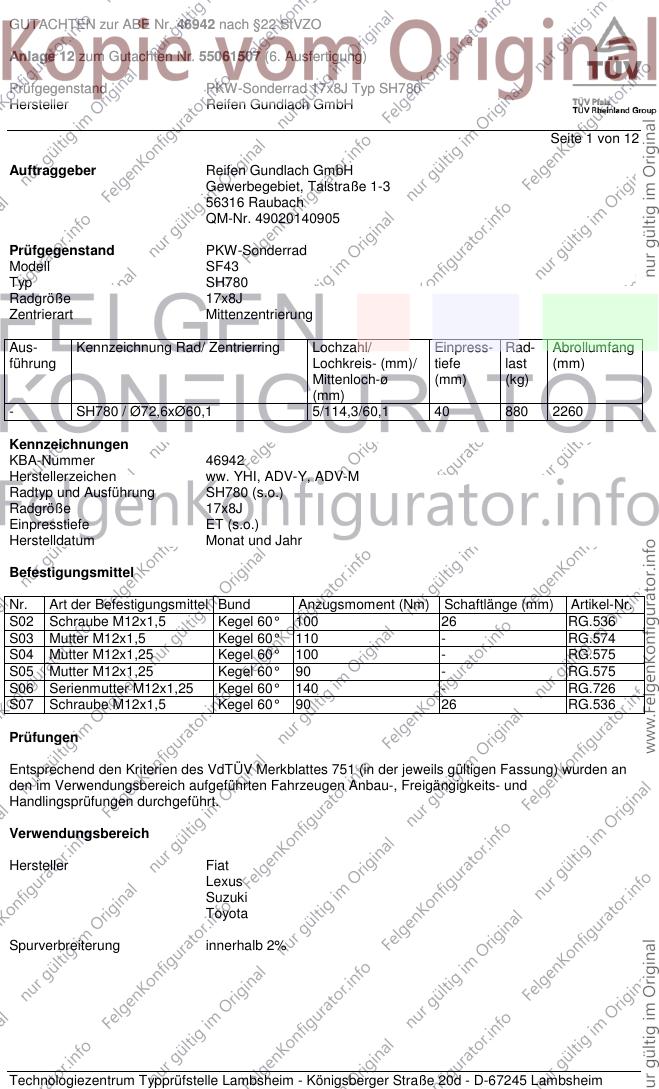

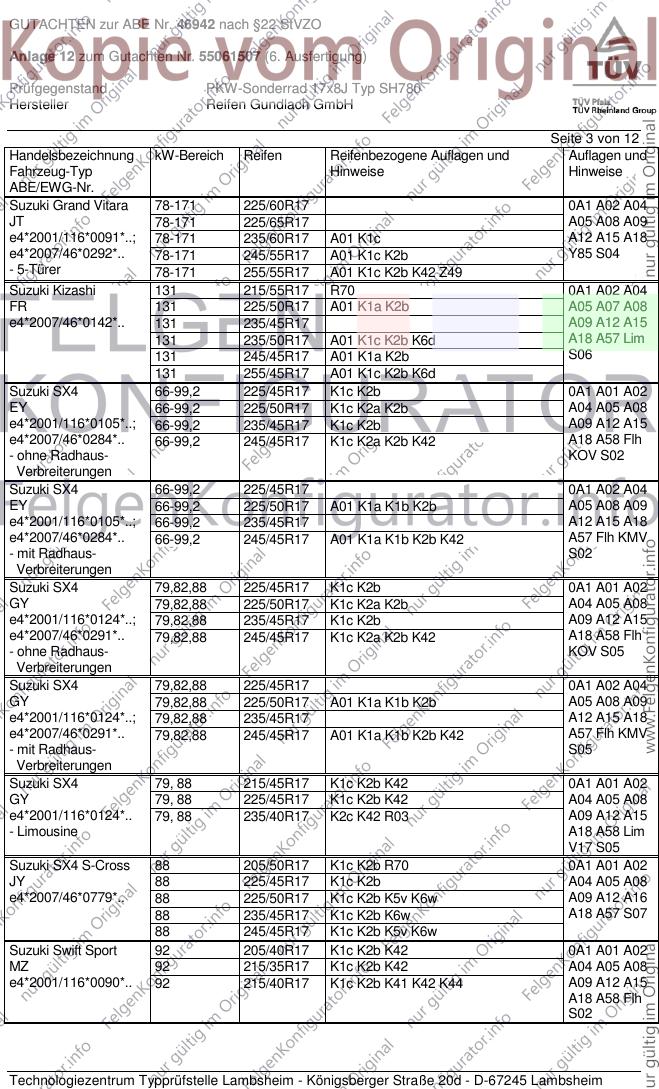

GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH780
Radgröße 17x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH780 / Ø72,6xØ60,1 5/114,3/60,1 40 880 2260
Kennzeichnungen
KBA-Nummer 46942
Herstellerzeichen ww. YHI, ADV-Y, ADV-M
Radtyp und Ausführung SH780 (s.o.)
Radgröße 17x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Schraube M12x1,5 Kegel 60° 100 26 RG.536
S03 Mutter M12x1,5 Kegel 60° 110 - RG.574
S04 Mutter M12x1,25 Kegel 60° 100 - RG.575
S05 Mutter M12x1,25 Kegel 60° 90 - RG.575
S06 Serienmutter M12x1,25 Kegel 60° 140 - RG.726
S07 Schraube M12x1,5 Kegel 60° 90 26 RG.536
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/45R17 0A1 A02 A04
FY 79-99,2 225/50R17 A01 K1a K1b K2b A05 A08 A09
e4*2001/116*0106*.. 79-99,2 235/45R17 A12 A15 A18
79-99,2 245/45R17 A01 K1a K1b K2b K42 A57 Flh KMV
S02
Lexus GS 183,208 225/50R17 0A1 A02 A04
S19 183,208 235/45R17 A05 A08 A09
e6*2001/116*0103*00- 183,208 245/45R17 A12 A15 A18
05 B03 Lim V17
S03
Lexus GS 300 156 235/45R17 0A1 A02 A04
S1 A05 A08 A09
G468, A12 A15 A18
e6*93/81*0010* S03
Lexus GS 450h 218 225/50R17 0A1 A02 A04
HS19 218 235/45R17 A05 A08 A09
e6*2001/116*0106*00- 218 245/45R17 A12 A15 A18
06 B03 Lim V17
S03
Lexus GS300/430 161-208 235/45R17 A11 0A1 A02 A04
S16 161-208 255/40R17 A12 R03 R70 A05 A08 A09
e11*96/79, 98/14, A15 A18 V17
2001/116*0078*.. S03
Lexus IS 110-153 215/45R17 A10 T89 0A1 A02 A04
XE2(a) 110-153 225/45R17 A10 A05 A08 A09
e11*2001/116* 110-153 235/45R17 A12 A15 A18 Lim
0206*00-09 110-153 245/40R17 A01 A12 K1a V17 VL7 S03
110-153 245/45R17 A12 R03
Lexus IS200, IS300 114-157 215/45R17 0A1 A01 A02
XE1 114-157 225/45R17 K1a K2b K45 A04 A05 A08
e11*98/14*0110*.., 114-157 235/40R17 K2b R03 A09 A12 A15
e11*2001/116*0110*. A18 Car K42
Lim V17 S03
Lexus IS250c 153 225/45R17 R02 0A1 A02 A04
XE2(a) 153 235/45R17 R02 A05 A08 A09
e11*2001/116* 153 245/45R17 R03 A12 A15 A18
0206*00-09 Cbo VL7 S03
Lexus LS 400 194-209 225/50R17 0A1 A02 A04
F2 194-209 225/55R17 A05 A08 A09
G934, 194-209 235/45R17 A01 G01 A12 A15 A18
e6*93/81*0001*.. 194-209 255/45R17 A01 K42 S03
Suzuki Grand Vitara 78-122 225/60R17 0A1 A02 A04
JT 78-122 225/65R17 A05 A08 A09
e4*2001/116*0091*..; 78-122 235/60R17 A01 K1c A12 A15 A18
e4*2007/46*0292*.. 78-122 245/55R17 A01 K1c K2b Y84 S04
- 3-Türer 78-122 255/55R17 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-171 225/60R17 0A1 A02 A04
JT 78-171 225/65R17 A05 A08 A09
e4*2001/116*0091*..; 78-171 235/60R17 A01 K1c A12 A15 A18
e4*2007/46*0292*.. 78-171 245/55R17 A01 K1c K2b Y85 S04
- 5-Türer 78-171 255/55R17 A01 K1c K2b K42 Z49
Suzuki Kizashi 131 215/55R17 R70 0A1 A02 A04
FR 131 225/50R17 A01 K1a K2b A05 A07 A08
e4*2007/46*0142*.. 131 235/45R17 A09 A12 A15
131 235/50R17 A01 K1c K2b K6d A18 A57 Lim
131 245/45R17 A01 K1a K2b S06
131 255/45R17 A01 K1c K2b K6d
Suzuki SX4 66-99,2 225/45R17 K1c K2b 0A1 A01 A02
EY 66-99,2 225/50R17 K1c K2a K2b A04 A05 A08
e4*2001/116*0105*..; 66-99,2 235/45R17 K1c K2b A09 A12 A15
e4*2007/46*0284*.. 66-99,2 245/45R17 K1c K2a K2b K42 A18 A58 Flh
- ohne Radhaus- KOV S02
Verbreiterungen
Suzuki SX4 66-99,2 225/45R17 0A1 A02 A04
EY 66-99,2 225/50R17 A01 K1a K1b K2b A05 A08 A09
e4*2001/116*0105*..; 66-99,2 235/45R17 A12 A15 A18
e4*2007/46*0284*.. 66-99,2 245/45R17 A01 K1a K1b K2b K42 A57 Flh KMV
- mit Radhaus- S02
Verbreiterungen
Suzuki SX4 79,82,88 225/45R17 K1c K2b 0A1 A01 A02
GY 79,82,88 225/50R17 K1c K2a K2b A04 A05 A08
e4*2001/116*0124*..; 79,82,88 235/45R17 K1c K2b A09 A12 A15
e4*2007/46*0291*.. 79,82,88 245/45R17 K1c K2a K2b K42 A18 A58 Flh
- ohne Radhaus- KOV S05
Verbreiterungen
Suzuki SX4 79,82,88 225/45R17 0A1 A02 A04
GY 79,82,88 225/50R17 A01 K1a K1b K2b A05 A08 A09
e4*2001/116*0124*..; 79,82,88 235/45R17 A12 A15 A18
e4*2007/46*0291*.. 79,82,88 245/45R17 A01 K1a K1b K2b K42 A57 Flh KMV
- mit Radhaus- S05
Verbreiterungen
Suzuki SX4 79, 88 215/45R17 K1c K2b K42 0A1 A01 A02
GY 79, 88 225/45R17 K1c K2b K42 A04 A05 A08
e4*2001/116*0124*.. 79, 88 235/40R17 K2c K42 R03 A09 A12 A15
- Limousine A18 A58 Lim
V17 S05
Suzuki SX4 S-Cross 88 205/50R17 K1c K2b R70 0A1 A01 A02
JY 88 225/45R17 K1c K2b A04 A05 A08
e4*2007/46*0779*.. 88 225/50R17 K1c K2b K5v K6w A09 A12 A16
88 235/45R17 K1c K2b K6w A18 A57 S07
88 245/45R17 K1c K2b K5v K6w
Suzuki Swift Sport 92 205/40R17 K1c K2b K42 0A1 A01 A02
MZ 92 215/35R17 K1c K2b K42 A04 A05 A08
e4*2001/116*0090*.. 92 215/40R17 K1c K2b K41 K42 K44 A09 A12 A15
A18 A58 Flh
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki Swift Sport 100 205/40R17 K1c K2b K6d K6g 0A1 A01 A02
NZ 100 215/35R17 K1c K2b K6d K6g A04 A05 A08
e4*2007/46*0155*.. 100 215/40R17 K1c K2b K6d K6g A09 A12 A15
A18 A58 Flh
S02
Toyota Auris (I) 66-108 205/50R17 R70 0A1 A02 A04
E15J, E15UT.. 66-108 215/45R17 T87 T88 A05 A08 A09
e11*2001/116*0299*..; 66-108 225/45R17 A12 A15 A18
0305*00-13; 66-108 235/40R17 A01 K1c K2b Flh V17 S03
e11*2007/46*0167*..; 66-108 245/40R17 A01 K2b K42 R03
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 R70 0A1 A02 A04
E15UT 130 215/45R17 R37 T88 A05 A08 A09
e11*2001/116* 130 225/45R17 A12 A15 A18
0305*00-13 130 235/40R17 A01 K1c K2b Flh V17 S03
- incl. Facelift 2010 130 245/40R17 A01 K2b R03
Toyota Auris (II) 91, 97 215/45R17 0A1 A02 A04
E15UT(a), E15UTN(a) 91, 97 225/45R17 A05 A08 A09
e11*2001/116* 91, 97 235/40R17 A01 K1b A12 A15 A18
0305*14-..; 91, 97 245/40R17 A01 K2b R03 A58 Car F24
e11*2007/46* Flh V17 S03
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris (II) 66, 73 215/45R17 0A1 A02 A04
E15UT(a), E15UTN(a) 66, 73 225/45R17 A05 A08 A09
e11*2001/116* 66, 73 235/40R17 A01 K1b K2b K6r A12 A15 A18
0305*14-..; 66, 73 245/40R17 A01 K2b K6g K6i K6r R03 A58 Car F23
e11*2007/46* Flh V17 S03
0019*04-..
- ab Modell 2013 (E18)
Toyota Auris Hybrid (I) 73 205/50R17 R70 0A1 A02 A04
HE15U(a) 73 215/45R17 A05 A08 A09
e11*2007/46* 73 225/45R17 A12 A15 A18
0018*00-04 Flh S03
Toyota Auris Hybrid(II) 73 215/45R17 0A1 A02 A04
HE15U(a) 73 225/45R17 A05 A08 A09
e11*2007/46* 73 235/40R17 A01 K1b A12 A15 A18
0018*05-.. A58 Car F24
- ab Modell 2013 (E18) Flh V17 S03
Toyota Avensis 110,130 205/50R17 A01 K42 K46 R70 0A1 A02 A04
T25 110,130 215/45R17 T87 A05 A08 A09
e11*2001/116*0196*. 110,130 225/45R17 A01 K14 K42 K46 A12 A15 A18
110,130 235/40R17 A01 K42 K46 Car Flh Sth
110,130 245/40R17 A01 K14 K1c K2b K42 K45 K46 V17 S03
Toyota Avensis 91-130 215/55R17 R70 0A1 A02 A04
T27, /-MS1 91-130 225/50R17 A05 A08 A09
e11*2001/116*0331*.; 91-130 235/45R17 A12 A15 A18
e11*2007/46*0236*.. 91-130 235/50R17 A01 K1a K2b K4h K6e Car Lim V17
- incl. Facelift 2012 91-130 245/45R17 S03
91-130 255/45R17 A01 K1a K2b K4h K6e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Avensis Verso 85,110 205/50R17 A01 K1c R70 T93 0A1 A02 A04
M2 85,110 215/50R17 A01 K1c K2b K42 K56 R70 T91 A05 A08 A09
e6*98/14*0083*.., 85,110 225/45R17 A01 K1c T91 A12 A15 A18
e6*2001/116*0083*.. 85,110 235/45R17 A01 K1c K2b K42 K45 K56 V17 S03
85,110 245/40R17 A01 K1c K2b K42 K45 K56
85,110 245/45R17 A01 K1c K2b K42 K45 K56
Toyota Camry 112,137 215/50R17 K42 K56 R70 T90 0A1 A01 A02
V3 112,137 225/50R17 K42 K56 A04 A05 A08
e6*98/14*0085*.., 112,137 235/45R17 K1c K42 K56 A09 A12 A15
e6*2001/116*0085*.. 112,137 245/45R17 K1c K2b K42 K56 A18 V17 S03
Toyota Corolla 66, 73, 97 215/45R17 T91 0A1 A02 A04
E15EJ 66, 73, 97 225/45R17 A05 A08 A09
e11*2001/116* 66, 73, 97 235/40R17 A01 K2b K6r A12 A15 A18
0304*09-.. 66, 73, 97 245/40R17 A01 K2b K6r R03 A58 F23 Lim
- ab Modell 2014 (E18) V17 S03
Toyota Corolla 66-97 205/50R17 R70 0A1 A02 A04
E15EJ, E15ES 66-97 215/45R17 T87 T88 A05 A08 A09
e11*2001/116* 66-97 225/45R17 A12 A15 A18
0304*00-08; 66-97 235/40R17 A01 K1c K2b K42 Sth V17 S03
e11*2001/116*0314*. 66-97 245/40R17 A01 K2b K42 R03
Toyota Corolla Verso 81-130 205/50R17 A01 K42 R37 R70 0A1 A02 A04
R1 81-130 215/45R17 R37 T91 A05 A08 A09
e11*2001/116*0222*. 81-130 215/50R17 A01 K42 K56 R70 A12 A15 A18
81-130 225/45R17 A01 K42 V17 Ver S03
81-130 235/40R17 A01 K42 K56
81-130 235/45R17 A01 K42 K56
81-130 245/40R17 A01 K1a K2b K42 K45 K56
Toyota Previa 85-115 225/45R17 A01 G16 T94 0A1 A02 A04
R3 85-115 225/45R17 T94 Z15 A05 A08 A09
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94 A12 A15 A18
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16 V17 S03
85-115 235/45R17 T94 T97
85-115 245/45R17 A01 K1c T95
Toyota Prius Plus 73 215/50R17 R70 0A1 A02 A04
XW4(a), XW3(a) 73 225/45R17 A05 A08 A09
e11*2007/46*0157*..; A12 A15 A18
e11*2001/116*0264* Car S03
- Business, Comfort
Toyota RAV4 (I) 94-95 225/55R17 Y16 0A1 A01 A02
XA / XA1 A04 A05 A08
G703, A09 A12 A15
e4*93/81*0001*.. A18 K1a K2b
S03
Toyota RAV4 (II) 85-110 225/55R17 K90 0A1 A01 A02
A2 85-110 235/50R17 K1c K90 A04 A05 A08
e6*98/14*0070*.., 85-110 235/55R17 K1c K90 A09 A12 A15
e6*2001/116*0070*.. A18 KOV S03
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (III) 100-130 225/60R17 0A1 A02 A04
XA3(a) 100-130 225/65R17 A05 A08 A09
e6*2001/116* 100-130 235/55R17 A01 K1a K1b K2b A12 A15 A18
0105*00-08 100-130 235/60R17 A01 K1a K1b K2b A57 KOV S03
- ohne Radhaus- 100-130 245/55R17 A01 K1c K2b
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 225/60R17 0A1 A02 A04
XA3(a) 100-130 225/65R17 A05 A08 A09
e6*2001/116* 100-130 235/55R17 A12 A15 A18
0105*00-08 100-130 235/60R17 A57 KMV S03
- mit Radhaus- 100-130 245/55R17
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-111 225/65R17 0A1 A02 A04
XA3(a) 91-111 235/60R17 A05 A08 A09
e6*2001/116*0105*09- A12 A15 A18
- Modell 2013 A57 S03
Toyota Verso 82-130 215/55R17 R70 0A1 A02 A04
AR2, /-N, /-MS1 82-130 225/45R17 T91 T93 A05 A08 A09
e11*2001/116*0350*..; 82-130 235/45R17 A12 A15 A18
e11*2007/46*0117*..; Ver S03
e11*2007/46*0234*..
- incl. Modell 2013
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 7 von 12
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 9 von 12

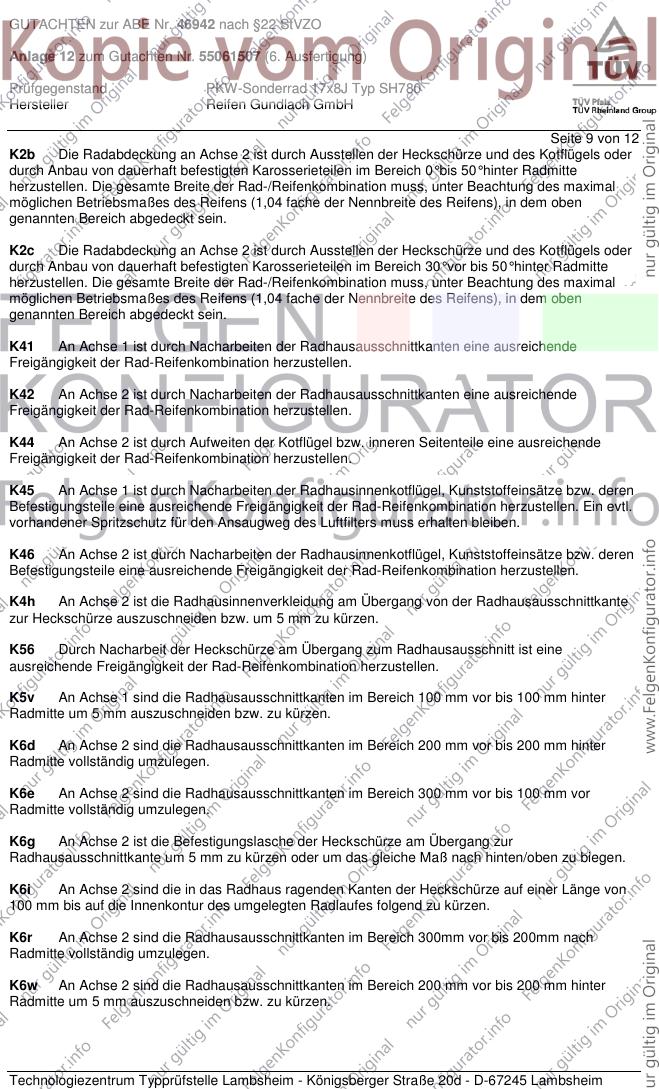

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 10 von 12
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

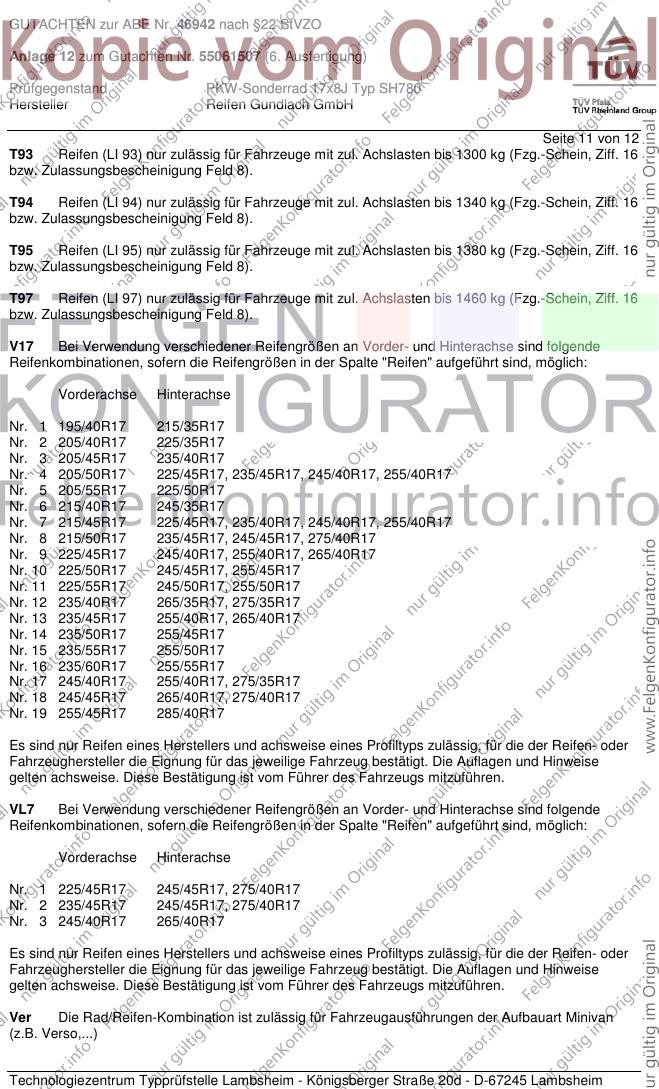

Seite 11 von 12
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso,...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55061507 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

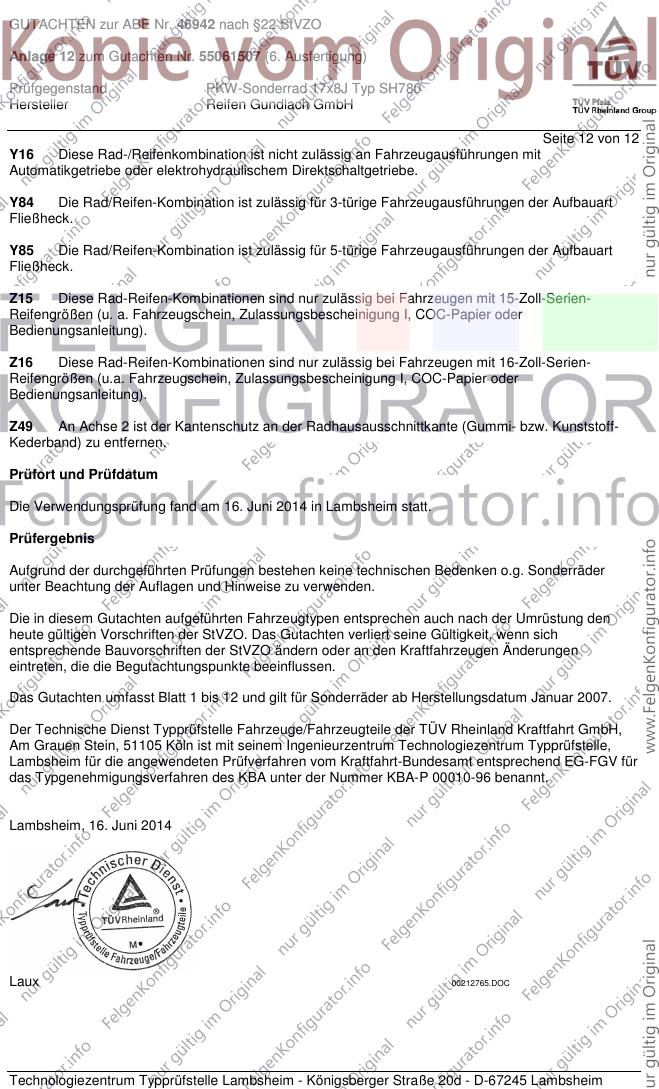

Seite 12 von 12
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juni 2014
Laux 00212765.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
