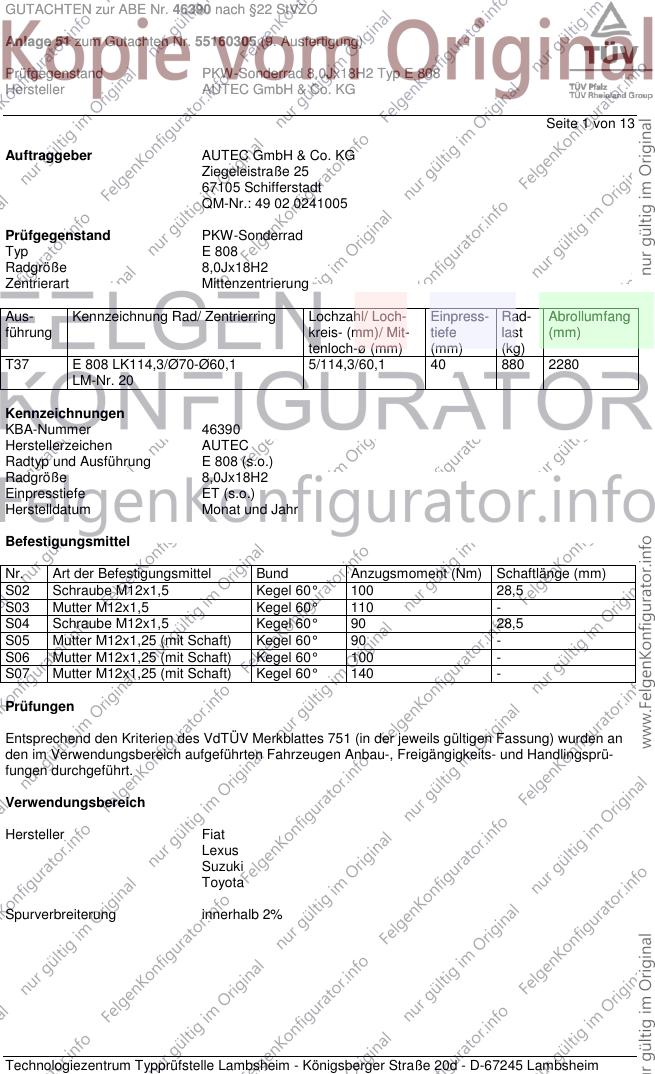

GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 13
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ E 808
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
T37 E 808 LK114,3/Ø70-Ø60,1 5/114,3/60,1 40 880 2280
LM-Nr. 20
Kennzeichnungen
KBA-Nummer 46390
Herstellerzeichen AUTEC
Radtyp und Ausführung E 808 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Schraube M12x1,5 Kegel 60° 90 28,5
S05 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S06 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 -
S07 Mutter M12x1,25 (mit Schaft) Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 215/45R18 A12 A16 A57
FY 79-99,2 225/40R18 A82 Flh KMV
e4*2001/116*0106*.. 79-99,2 235/40R18 S02
79-99,2 245/35R18 A01 K1a K1b K2b
79-99,2 245/40R18 A01 K1a K1b K2b K42
Lexus GS 183,208 225/45R18 A32 R37 A16 A82 Lim
S19 183,208 235/40R18 A12 R37 V18 S03
e6*2001/116*0103*00- 183-255 245/40R18 A12
05
Lexus GS 300 156 245/40R18 K1a K41 K42 A01 A12 A16
S1 A82 S03
G468,
e6*93/81*0010*
Lexus GS 450h 218 225/45R18 A32 R37 T95 A16 A82 Lim
HS19 218 235/40R18 A12 R37 T95 V18 S03
e6*2001/116*0106*00- 218 245/40R18 A12
07
Lexus GS300/430 161-208 235/40R18 T91 A12 A16 A82
S16 161-208 245/40R18 A01 K1a S03
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 215/40R18 A10 T89 A16 A82 Lim
XE2(a) 110-153 225/40R18 A10 T89 V18 VL8 S03
e11*2001/116* 110-153 235/40R18 A01 A12 G01
0206*00-09 110-153 245/35R18 A12 T89
110-153 245/40R18 A12 R03
Lexus IS200, IS300 114-157 225/35R18 K1c K2c K42 T87 A01 A12 A16
XE1 114-157 225/40R18 K1c K2c K41 K42 K45 K56 A82 Car Lim
e11*98/14*0110*.., 114-157 255/35R18 K2c K42 K56 R03 R70 V18 S03
e11*2001/116*0110*.
Lexus IS250c 153 225/40R18 R02 T89 A12 A16 A82
XE2(a) 153 235/40R18 A01 G01 R02 Cbo VL8 S03
e11*2001/116* 153 245/40R18 A12 R03
0206*00-09
Lexus LS 400 194-209 245/45R18 A01 A12 A16
F2 A82 K42 S03
G934,
e6*93/81*0001*..
Lexus LS 430 207 235/45R18 T94 A12 A16 A82
F3 207 245/45R18 A01 K1c K41 S03
e6*98/14*0079*..,
e6*2001/116*0079*..
Lexus NX300H 114 225/55R18 A91 A16 A57 A82
AZ1, AZ1-TMG 114 225/60R18 A12 S03
e6*2007/46*0111*..; 114 235/55R18 A12
e13*2007/46*1536*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Lexus SC 430 210 245/40R18 A10 A16 A82
Z4 S03
e6*98/14*0084*..,
e6*2001/116*0084*..
Suzuki Grand Vitara 78-171 225/60R18 A12 A16 A82
JT 78-171 235/55R18 A01 K1c Y85 S06
e4*2001/116*0091*..; 78-171 245/50R18 A01 K1c K2b
e4*2007/46*0292*.. 78-171 255/45R18 A01 K1c
- 5-Türer 78-171 255/50R18 A01 K1c K2b K42 Z49
Suzuki Grand Vitara 78-122 225/60R18 A12 A16 A82
JT 78-122 235/55R18 A01 K1c Y84 S06
e4*2001/116*0091*..; 78-122 245/50R18 A01 K1c K2b
e4*2007/46*0292*.. 78-122 255/45R18 A01 K1c
- 3-Türer 78-122 255/50R18 A01 K1c K2b
Suzuki Kizashi 131 215/45R18 A91 T93 A16 A57 A82
FR 131 225/45R18 A91 Lim S07
e4*2007/46*0142*.. 131 235/40R18 A12
131 235/45R18 A12
131 245/40R18 A01 A12 K1a K2b
Suzuki SX4 66-99,2 215/45R18 K1a K1b K2b A01 A12 A16
EY 66-99,2 225/40R18 K1c K2b A58 A82 Flh
e4*2001/116*0105*..; 66-99,2 235/40R18 K1c K2b KOV S02
e4*2007/46*0284*.. 66-99,2 245/35R18 K1c K2a K2b
- ohne Radhaus- 66-99,2 245/40R18 K1c K2a K2b K42
Verbreiterungen
Suzuki SX4 66-99,2 215/45R18 A12 A16 A57
EY 66-99,2 225/40R18 A82 Flh KMV
e4*2001/116*0105*..; 66-99,2 235/40R18 S02
e4*2007/46*0284*.. 66-99,2 245/35R18 A01 K1a K1b K2b
- mit Radhaus- 66-99,2 245/40R18 A01 K1a K1b K2b K42
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 K1a K1b K2b A01 A12 A16
GY 79,82,88 225/40R18 K1c K2b A58 A82 Flh
e4*2001/116*0124*..; 79,82,88 235/40R18 K1c K2b KOV S05
e4*2007/46*0291*.. 79,82,88 245/35R18 K1c K2a K2b
- ohne Radhaus- 79,82,88 245/40R18 K1c K2a K2b K42
Verbreiterungen
Suzuki SX4 79,82,88 215/45R18 A12 A16 A57
GY 79,82,88 225/40R18 A82 Flh KMV
e4*2001/116*0124*..; 79,82,88 235/40R18 S05
e4*2007/46*0291*.. 79,82,88 245/35R18 A01 K1a K1b K2b
- mit Radhaus- 79,82,88 245/40R18 A01 K1a K1b K2b K42
Verbreiterungen
Suzuki SX4 79, 88 215/40R18 K1c K2b K42 A01 A12 A16
GY 79, 88 215/45R18 G70 K1c K2b K42 A58 A82 Lim
e4*2001/116*0124*.. 79, 88 225/40R18 K1c K2b K42 V18 S05
- Limousine 79, 88 235/40R18 K2c K42 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 S-Cross 88 215/45R18 K1b A01 A12 A16
JY 88 225/40R18 K1c K2b A16 A57 A82
e4*2007/46*0779*.. 88 235/40R18 K1c K2b K6w S04
88 245/40R18 K1c K2b K5v K6w
Suzuki Swift Sport 92 205/35R18 K1c K2b K42 R70 A01 A12 A16
MZ 92 215/35R18 K1c K2b K41 K42 K44 A58 A82 Flh
e4*2001/116*0090*.. S02
Suzuki Swift Sport 100 215/35R18 K1c K2b K6d K6h K8e A01 A12 A16
NZ A58 A82 Flh
e4*2007/46*0155*.. S02
Suzuki Vitara 88, 103 215/45R18 A12 A16 A57
LY 88, 103 225/45R18 A82 S04
e4*2007/46*0928*.. 88, 103 235/45R18 A01 K1c K2b
88, 103 245/40R18 A01 K1c K2b
88, 103 245/45R18 A01 G01 K1c K2b
Toyota Auris (I) 66-108 215/40R18 T85 T89 A12 A16 A82
E15J, E15UT.. 66-108 225/40R18 Flh V18 S03
e11*2001/116*0299*..; 66-108 235/35R18 A01 K1c K2b T86 T90
0305*00-13; 66-108 245/35R18 A01 K2b K42 R03
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/40R18 A12 A16 A82
E15UT 130 235/35R18 A01 K1c K2b T90 Flh V18 S03
e11*2001/116* 130 245/35R18 A01 K2b R03
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 215/40R18 T85 T89 A12 A16 A58
E15UT(a), E15UTN(a) 82 - 97 225/35R18 T87 A82 Car F24
e11*2001/116* 82 - 97 225/40R18 Flh V18 S03
0305*14-..; 82 - 97 235/35R18 A01 K1b T86 T90
e11*2007/46* 82 - 97 245/35R18 A01 K2b R03
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 215/40R18 T85 T89 A12 A16 A58
E15UT(a), E15UTN(a) 66, 73, 85 225/35R18 T87 A82 Car F23
e11*2001/116* 66, 73, 85 225/40R18 Flh V18 S03
0305*14-..; 66, 73, 85 235/35R18 A01 K1b K2b K6r T86 T90
e11*2007/46* 66, 73, 85 245/35R18 A01 K2b K6g K6i K6r R03
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 215/40R18 A12 A16 A82
HE15U(a) 73 225/40R18 Flh S03
e11*2007/46*
0018*00-04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris Hybrid(II) 73 215/40R18 A12 A16 A58
HE15U(a) 73 225/35R18 T87 A82 Car F24
e11*2007/46* 73 225/40R18 Flh S03
0018*05-.. 73 235/35R18 A01 K1b
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 215/40R18 T89 A12 A16 A82
T25 110,130 225/40R18 A01 K14 K42 K46 Car Flh Sth
e11*2001/116*0196*. 110,130 235/35R18 A01 K14 K42 K46 T90 V18 S03
110,130 245/35R18 A01 K14 K1c K2b K42 K46
Toyota Avensis 82-130 215/45R18 A13 T93 A16 A82 Car
T27, /-MS1 82-130 225/45R18 A13 Lim V18 S03
e11*2001/116*0331*.; 82-130 235/40R18 A12
e11*2007/46*0236*.. 82-130 235/45R18 A12
- incl. Facelift 82-130 245/40R18 A12
2012+2015
Toyota Avensis Verso 85,110 225/40R18 K1c T91 A01 A12 A16
M2 85,110 235/40R18 K1c K2b K42 K45 K56 A82 S03
e6*98/14*0083*.., 85,110 245/40R18 K1c K2b K42 K45 K56
e6*2001/116*0083*..
Toyota Camry 112,137 225/45R18 K42 K56 A01 A12 A16
V3 112,137 235/40R18 K1c K42 K56 A82 V18 S03
e6*98/14*0085*.., 112,137 235/45R18 K1c K42 K45 K56
e6*2001/116*0085*.. 112,137 245/40R18 K1c K2b K41 K42 K56
Toyota Corolla 66, 73, 97 215/40R18 T89 A12 A16 A58
E15EJ 66, 73, 97 225/40R18 A82 F23 Lim
e11*2001/116* 66, 73, 97 235/35R18 A01 K2b K6r T90 V18 S03
0304*09-.. 66, 73, 97 245/35R18 A01 K2b K6r R03
- ab Modell 2014 (E18)
Toyota Corolla 66-97 215/40R18 T85 T89 A12 A16 A82
E15EJ, E15ES 66-97 225/40R18 Sth V18 S03
e11*2001/116* 66-97 235/35R18 A01 K1c K2b K42 T86 T90
0304*00-08; 66-97 245/35R18 A01 K2b K42 R03
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 215/40R18 T89 A12 A16 A82
R1 81-130 215/45R18 V18 Ver S03
e11*2001/116*0222*. 81-130 225/40R18 A01 K42 T92
81-130 235/40R18 A01 K42 K56
81-130 245/35R18 A01 K1a K2b K42 K45 K56 T89
Toyota Previa 85-115 245/40R18 K1c T97 A01 A12 A16
R3 A82 S03
e6*98/14*0069*..,
e6*2001/116*0069*..
Toyota Prius Plus 73 215/40R18 T89 A12 A16 A82
XW4(a), XW3(a) 73 215/45R18 Car S03
e11*2007/46*0157*..; 73 225/40R18
e11*2001/116*0264*
- Business, Comfort
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (III) 100-130 225/60R18 A12 A16 A57
XA3(a) 100-130 235/50R18 A01 K1c K2b A82 KOV S03
e6*2001/116* 100-130 235/55R18 A01 K1c K2b
0105*00-08 100-130 245/50R18 A01 K1c K2a K2b
- ohne Radhaus- 100-130 255/45R18 A01 K1c K2b
Verbreiterungen 100-130 255/50R18 A01 K1c K2c
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 225/60R18 R37 A12 A16 A57
XA3(a) 100-130 235/50R18 A82 KMV S03
e6*2001/116* 100-130 235/55R18
0105*00-08 100-130 245/50R18
- mit Radhaus- 100-130 255/45R18
Verbreiterungen 100-130 255/50R18
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/60R18 A91 A16 A57 A82
XA3(a) 91-112 235/55R18 A91 LT4 Z18 S03
e6*2001/116*0105*09- 91-112 245/50R18 A12
- Modell 2013 91-112 245/55R18 A12
Toyota RAV4 (IV) 91-112 225/55R18 A12 A16 A57
XA3(a) 91-112 225/60R18 A82 LT3 S03
e6*2001/116*0105*09- 91-112 235/55R18
- Modell 2013
Toyota Verso 82-130 215/45R18 T93 A12 A16 A82
AR2, /-N, /-MS1 82-130 225/40R18 T91 T92 Ver S03
e11*2001/116*0350*..; 82-130 225/45R18 T91 T95
e11*2007/46*0117*..; 82-130 235/40R18 T91 T93
e11*2007/46*0234*.. 82-130 235/45R18
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 13
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG

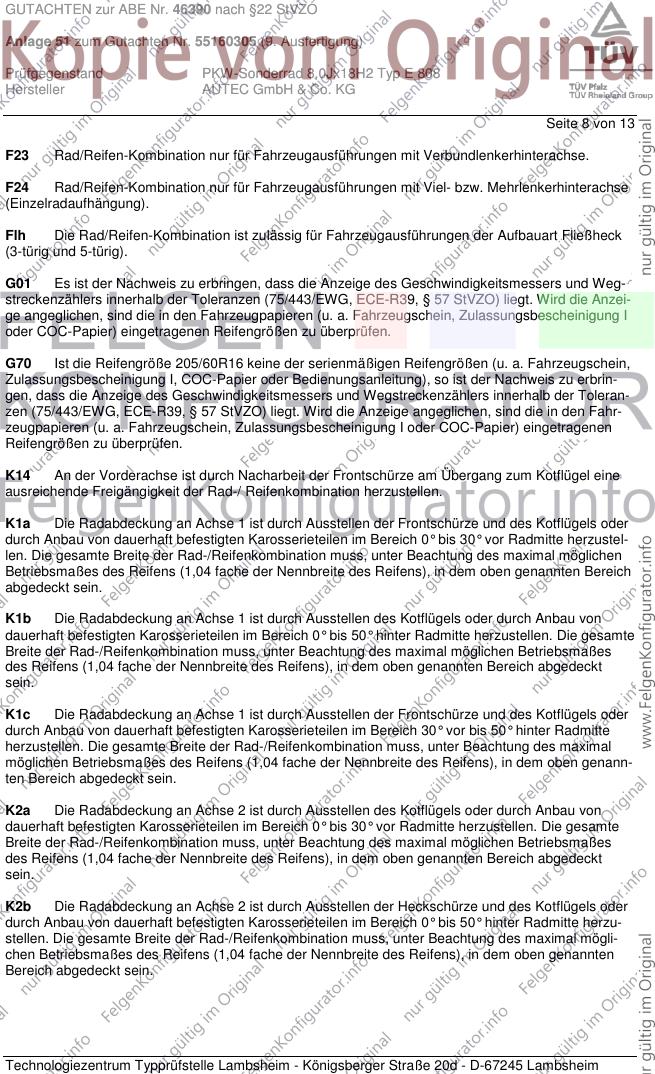

Seite 8 von 13
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG

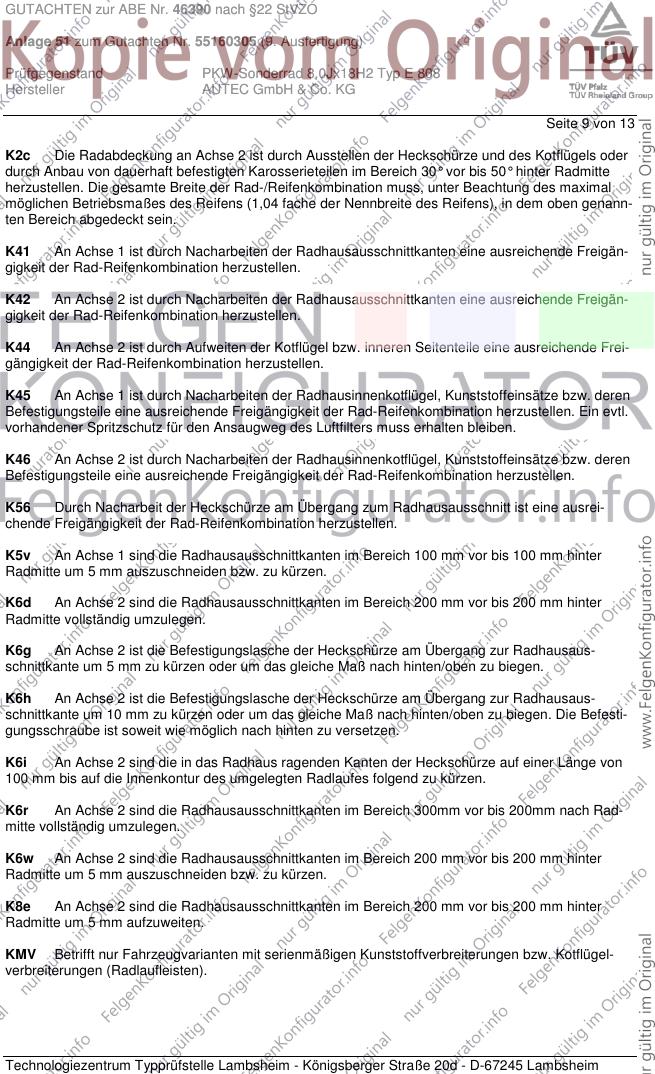

Seite 9 von 13
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 13
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17 ww. 225/60R18. (z.Zt nicht für Ausstattungsvariante "Edition" und "Executive")
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt. für Ausstattungsvariante "Edition" und "Executive")
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 13
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG

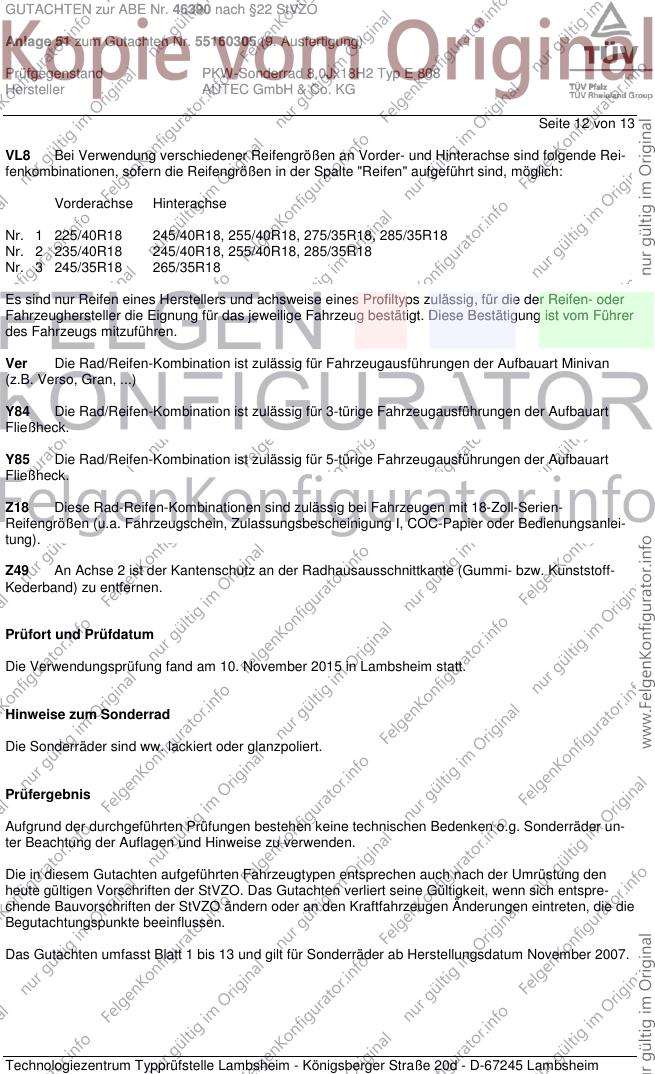

Seite 12 von 13
VL8 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/40R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 2 235/40R18 245/40R18, 255/40R18, 285/35R18
Nr. 3 245/35R18 265/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. November 2015 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder sind ww. lackiert oder glanzpoliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46390 nach §22 StVZO
Anlage 51 zum Gutachten Nr. 55160305 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ E 808
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 13
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. November 2015
Haasis 00238775.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
