Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46944*08
Gerät: Sonderräder für Personenkraftwagen
8 J x 19 H2
Typ: SH980
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.

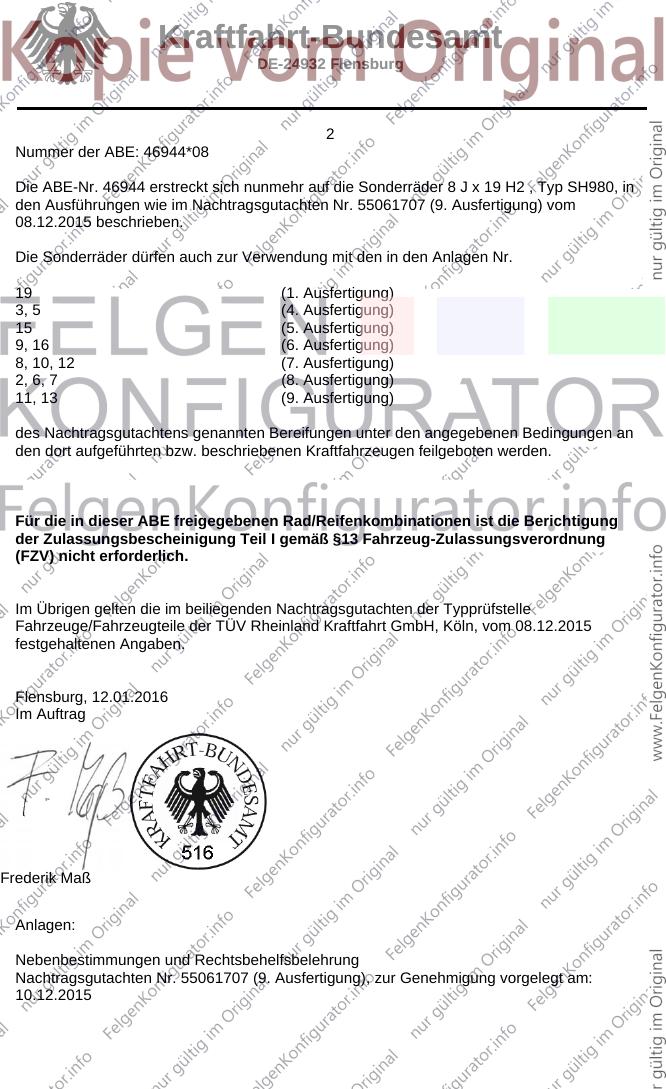

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46944*08
Die ABE-Nr. 46944 erstreckt sich nunmehr auf die Sonderräder 8 J x 19 H2 , Typ SH980, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061707 (9. Ausfertigung) vom
08.12.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
19 (1. Ausfertigung)
3, 5 (4. Ausfertigung)
15 (5. Ausfertigung)
9, 16 (6. Ausfertigung)
8, 10, 12 (7. Ausfertigung)
2, 6, 7 (8. Ausfertigung)
11, 13 (9. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 08.12.2015
festgehaltenen Angaben.
Flensburg, 12.01.2016
Im Auftrag
Frederik Maß
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061707 (9. Ausfertigung), zur Genehmigung vorgelegt am:
10.12.2015

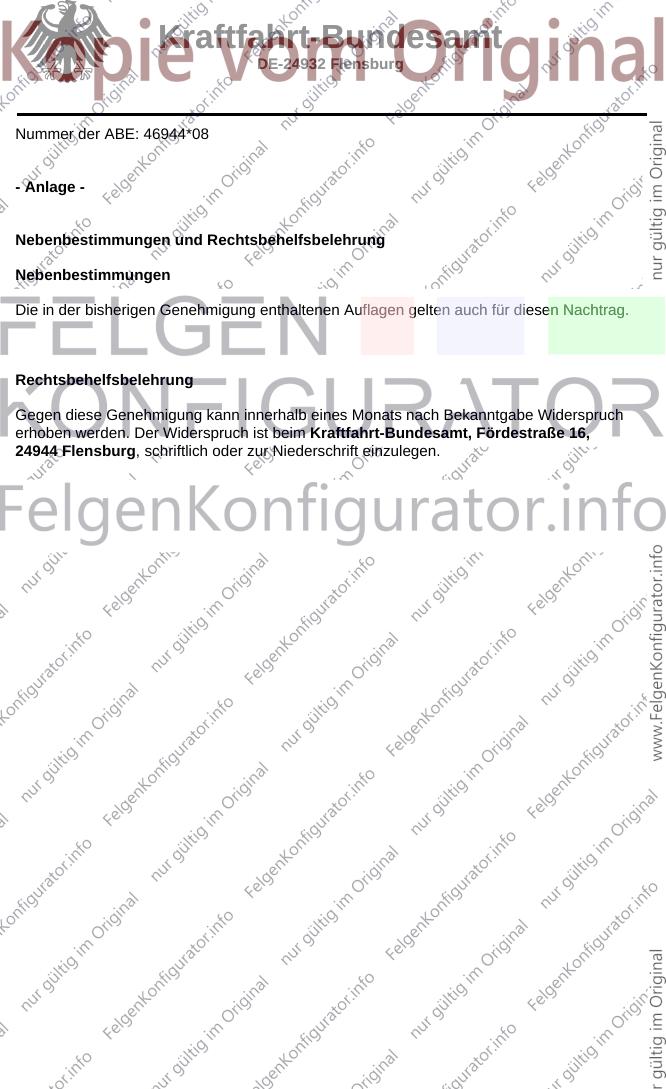

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46944*08
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

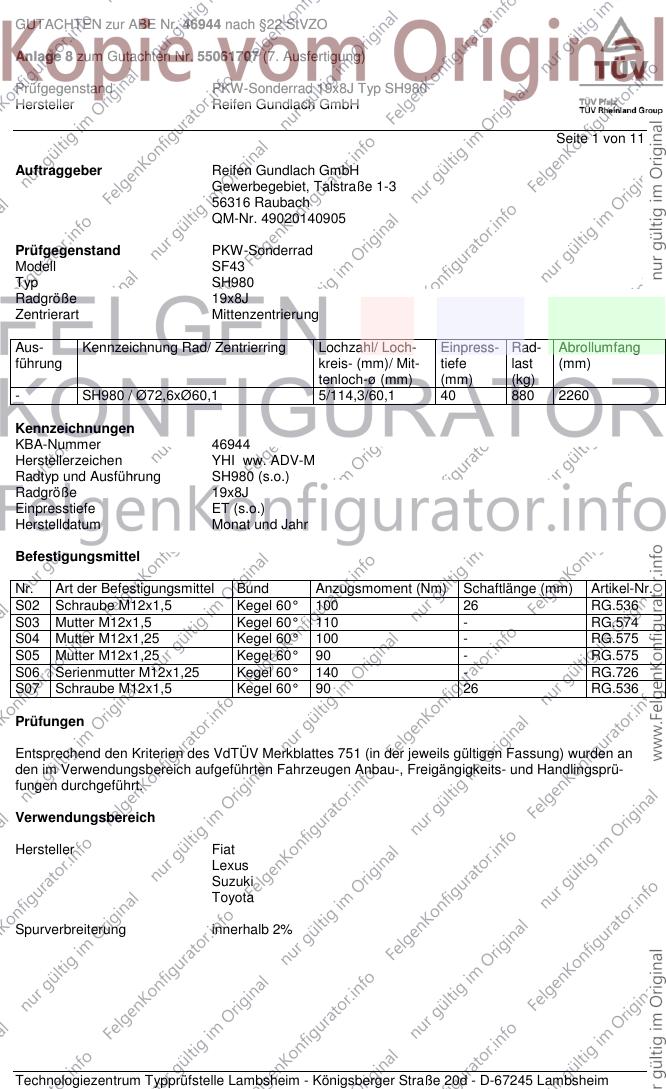

GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH980
Radgröße 19x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- SH980 / Ø72,6xØ60,1 5/114,3/60,1 40 880 2260
Kennzeichnungen
KBA-Nummer 46944
Herstellerzeichen YHI ww. ADV-M
Radtyp und Ausführung SH980 (s.o.)
Radgröße 19x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Schraube M12x1,5 Kegel 60° 100 26 RG.536
S03 Mutter M12x1,5 Kegel 60° 110 - RG.574
S04 Mutter M12x1,25 Kegel 60° 100 - RG.575
S05 Mutter M12x1,25 Kegel 60° 90 - RG.575
S06 Serienmutter M12x1,25 Kegel 60° 140 - RG.726
S07 Schraube M12x1,5 Kegel 60° 90 26 RG.536
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/35R19 A12 A15 A18
FY 79-99,2 235/35R19 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 245/30R19 A01 K1a K1b K2b S02
79-99,2 245/35R19 A01 K1a K1b K2b K42
Lexus GS300/430 161-208 235/35R19 T91 A01 A12 A15
S16 161-208 245/35R19 T89 T93 A18 K1a S03
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 225/35R19 R02 T88 A12 A15 A18
XE2(a) 110-153 235/35R19 A01 G01 K30 T87 T91 Lim VL9 S03
e11*2001/116* 110-153 245/30R19 T89
0206*00-09 110-153 245/35R19 R03 T89
Lexus IS200, IS300 114-157 225/35R19 G01 K1c K2c K41 K42 K45 T84 T88 A01 A12 A15
XE1 A18 Car Lim
e11*98/14*0110*.., S03
e11*2001/116*0110*.
Lexus IS250c 153 225/35R19 R02 T88 A12 A15 A18
XE2(a) 153 235/35R19 A01 G01 K3s R02 T87 T91 Cbo VL9 S03
e11*2001/116* 153 245/35R19 R03 T89
0206*00-09
Lexus NX300H 114 225/55R19 A12 A15 A18
AZ1, AZ1-TMG 114 235/50R19 A57 S03
e6*2007/46*0111*..; 114 245/45R19
e13*2007/46*1536*.. 114 255/45R19
Lexus SC 430 210 245/35R19 A10 A15 A18
Z4 S03
e6*98/14*0084*..,
e6*2001/116*0084*..
Suzuki Grand Vitara 78-122 245/45R19 A12 A15 A18
JT 78-122 255/45R19 A01 K1c Y84 S04
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 3-Türer
Suzuki Grand Vitara 78-171 245/45R19 A12 A15 A18
JT 78-171 255/45R19 A01 K1c Y85 S04
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 5-Türer
Suzuki Kizashi 131 225/40R19 T93 A07 A12 A15
FR 131 235/35R19 T91 A18 A57 Lim
e4*2007/46*0142*.. 131 235/40R19 S06
131 245/35R19 A01 K1a K2b T93
Suzuki SX4 66-99,2 225/35R19 K1c K2b A01 A12 A15
EY 66-99,2 235/35R19 K1c K2b A18 A58 Flh
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2a K2b KOV S02
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2a K2b K42
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

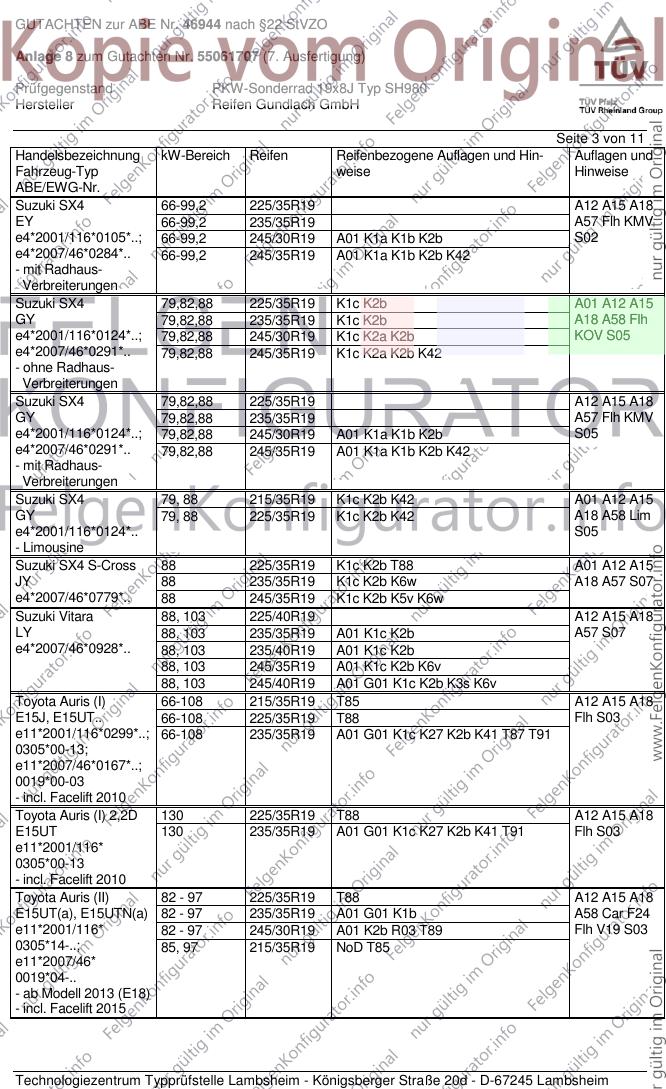

GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 66-99,2 225/35R19 A12 A15 A18
EY 66-99,2 235/35R19 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 245/30R19 A01 K1a K1b K2b S02
e4*2007/46*0284*.. 66-99,2 245/35R19 A01 K1a K1b K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 K1c K2b A01 A12 A15
GY 79,82,88 235/35R19 K1c K2b A18 A58 Flh
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2a K2b KOV S05
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2a K2b K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 A12 A15 A18
GY 79,82,88 235/35R19 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 245/30R19 A01 K1a K1b K2b S05
e4*2007/46*0291*.. 79,82,88 245/35R19 A01 K1a K1b K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79, 88 215/35R19 K1c K2b K42 A01 A12 A15
GY 79, 88 225/35R19 K1c K2b K42 A18 A58 Lim
e4*2001/116*0124*.. S05
- Limousine
Suzuki SX4 S-Cross 88 225/35R19 K1c K2b T88 A01 A12 A15
JY 88 235/35R19 K1c K2b K6w A18 A57 S07
e4*2007/46*0779*.. 88 245/35R19 K1c K2b K5v K6w
Suzuki Vitara 88, 103 225/40R19 A12 A15 A18
LY 88, 103 235/35R19 A01 K1c K2b A57 S07
e4*2007/46*0928*.. 88, 103 235/40R19 A01 K1c K2b
88, 103 245/35R19 A01 K1c K2b K6v
88, 103 245/40R19 A01 G01 K1c K2b K3s K6v
Toyota Auris (I) 66-108 215/35R19 T85 A12 A15 A18
E15J, E15UT.. 66-108 225/35R19 T88 Flh S03
e11*2001/116*0299*..; 66-108 235/35R19 A01 G01 K1c K27 K2b K41 T87 T91
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 225/35R19 T88 A12 A15 A18
E15UT 130 235/35R19 A01 G01 K1c K27 K2b K41 T91 Flh S03
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 225/35R19 T88 A12 A15 A18
E15UT(a), E15UTN(a) 82 - 97 235/35R19 A01 G01 K1b A58 Car F24
e11*2001/116* 82 - 97 245/30R19 A01 K2b R03 T89 Flh V19 S03
0305*14-..; 85, 97 215/35R19 NoD T85
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 66, 73, 85 215/35R19 T85 A12 A15 A18
E15UT(a), E15UTN(a) 66, 73, 85 225/35R19 T88 A58 Car F23
e11*2001/116* 66, 73, 85 235/35R19 A01 G01 K1b K2b K6g K6i K6r Flh V19 S03
0305*14-..; 66, 73, 85 245/30R19 A01 K2b K6g K6i K6r R03 T89
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid(II) 73 215/35R19 T85 A12 A15 A18
HE15U(a) 73 225/35R19 T88 A58 Car F24
e11*2007/46* Flh S03
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 225/35R19 T88 A01 A12 A15
T25 110,130 235/35R19 G79 K1c K27 K41 K45 K56 T87 A18 Car Flh
e11*2001/116*0196*. 110,130 245/30R19 K1c K2b K45 K14 K42 K46
Sth S03
Toyota Avensis 82-130 225/40R19 T93 A12 A15 A18
T27, /-MS1 82-130 235/35R19 T91 Car Lim S03
e11*2001/116*0331*.; 82-130 235/40R19
e11*2007/46*0236*.. 82-130 245/35R19 T93
- incl. Facelift
2012+2015
Toyota Avensis Verso 85,110 235/35R19 K1c K2b K42 K45 K56 T91 A01 A12 A15
M2 85,110 245/35R19 K1c K2b K42 K45 K56 L02 T91 T92 A18 S03
e6*98/14*0083*.., T93
e6*2001/116*0083*..
Toyota Camry 112,137 235/35R19 K1c K42 K56 T91 A01 A12 A15
V3 112,137 245/35R19 K1c K2b K41 K42 K56 T93 A18 S03
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 225/35R19 T88 A12 A15 A18
E15EJ 66, 73, 97 235/35R19 A01 G01 K2b K6g K6r T91 A58 F23 Lim
e11*2001/116* 66, 73, 97 245/30R19 A01 K2b K6r R03 T89 V19 S03
0304*09-..
- ab Modell 2014 (E18)
Toyota Corolla 66-97 215/35R19 T85 A12 A15 A18
E15EJ, E15ES 66-97 225/35R19 T88 Sth S03
e11*2001/116* 66-97 235/35R19 A01 G01 K1c K27 K2b K41 T87 T91
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 235/35R19 K42 K45 K56 T91 A01 A12 A15
R1 81-130 245/30R19 K1a K2b K42 K45 K56 T89 A18 Ver S03
e11*2001/116*0222*.
Toyota Prius Plus 73 225/35R19 T88 A12 A15 A18
XW4(a), XW3(a) Car S03
e11*2007/46*0157*..;
e11*2001/116*0264*
- Business, Comfort
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (III) 100-130 235/45R19 A12 A15 A18
XA3(a) 100-130 245/45R19 A57 KOV S03
e6*2001/116* 100-130 255/45R19 A01 K1a K1b K2b
0105*00-08
- ohne Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 235/45R19 A12 A15 A18
XA3(a) 100-130 245/45R19 A57 KMV S03
e6*2001/116* 100-130 255/45R19
0105*00-08
- mit Radhaus-
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/55R19 A91 A15 A18 A57
XA3(a) 91-112 235/50R19 A91 LT4 Z18 S03
e6*2001/116*0105*09- 91-112 245/45R19 A91
- Modell 2013 91-112 245/50R19 A01 A12 K1a K1b
91-112 255/45R19 A12
Toyota RAV4 (IV) 91-112 225/55R19 A12 A15 A18
XA3(a) 91-112 235/50R19 A57 LT3 S03
e6*2001/116*0105*09- 91-112 245/45R19
- Modell 2013 91-112 255/45R19
Toyota Verso 82-130 225/40R19 T93 A12 A15 A18
AR2, /-N, /-MS1 97,108 235/35R19 T91 Ver S03
e11*2001/116*0350*..;
e11*2007/46*0117*..;
e11*2007/46*0234*..
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 6 von 11

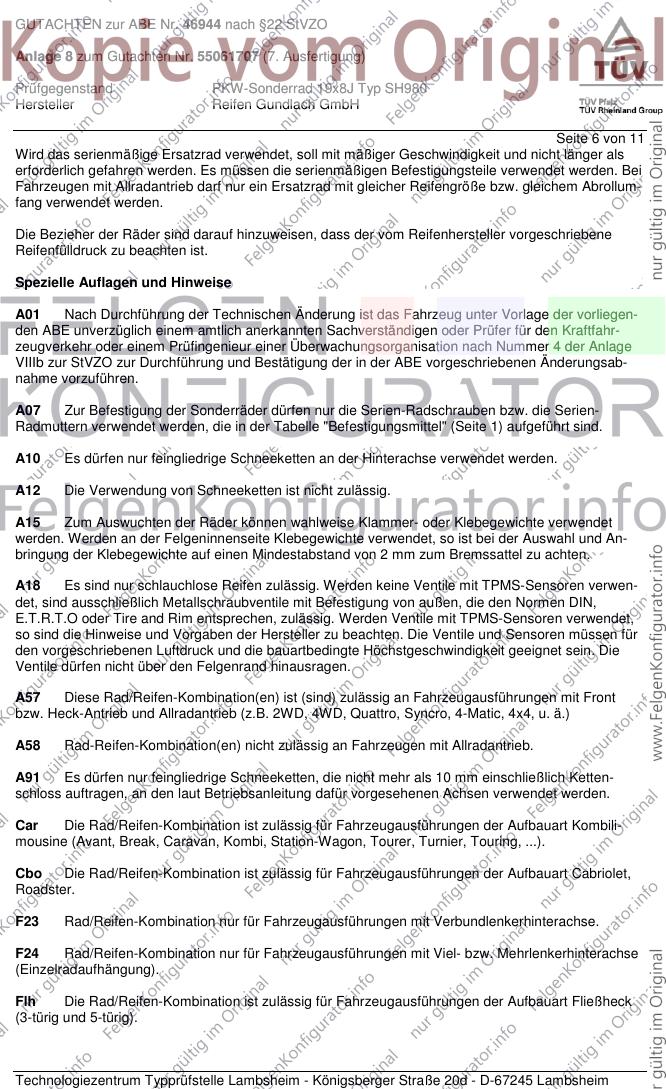

Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und An-
bringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 7 von 11
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen Reifen-
größen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung),
so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstrecken-
zählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige ange-
glichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder
COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der Bördel-
kante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 8 von 11

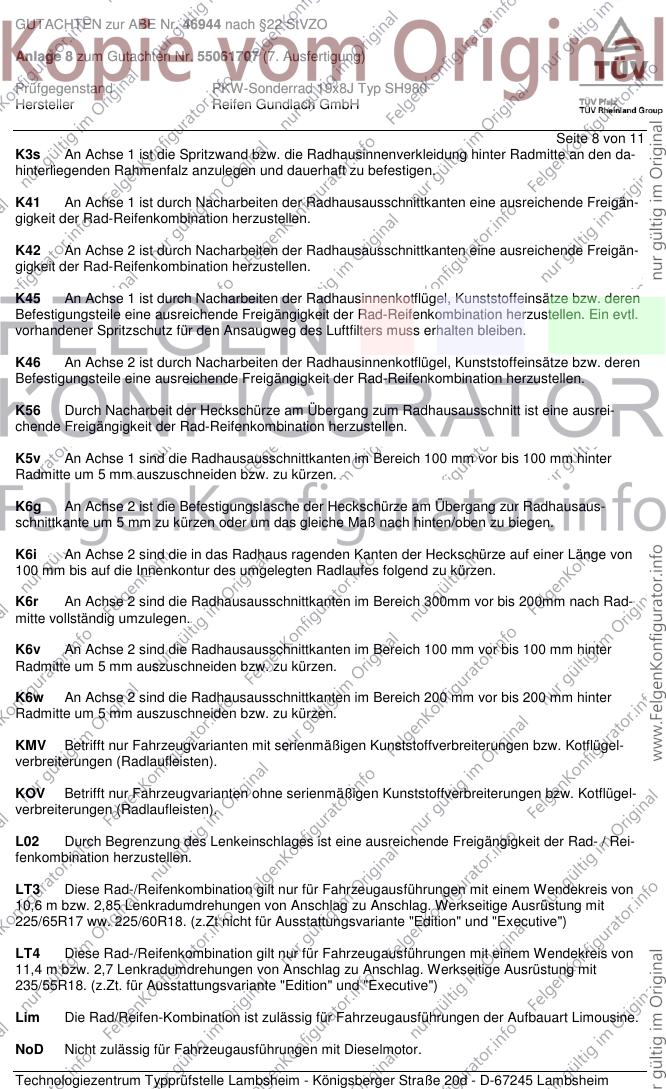

K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17 ww. 225/60R18. (z.Zt nicht für Ausstattungsvariante "Edition" und "Executive")
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt. für Ausstattungsvariante "Edition" und "Executive")
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 9 von 11
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55061707 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH

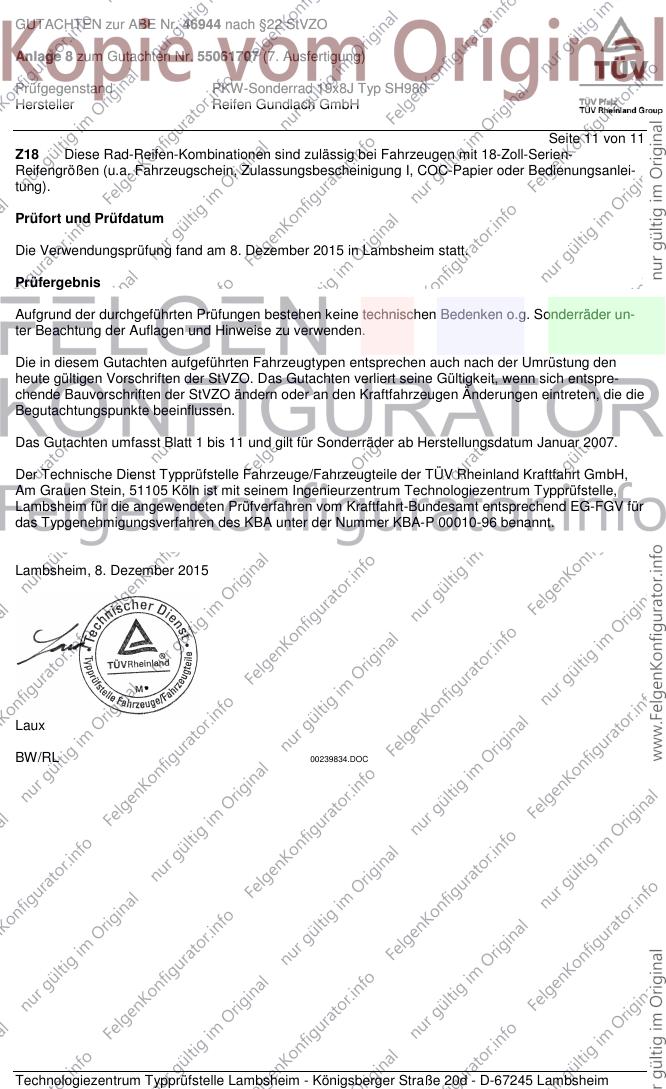

Seite 11 von 11
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Dezember 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Dezember 2015
Laux
BW/RL 00239834.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
