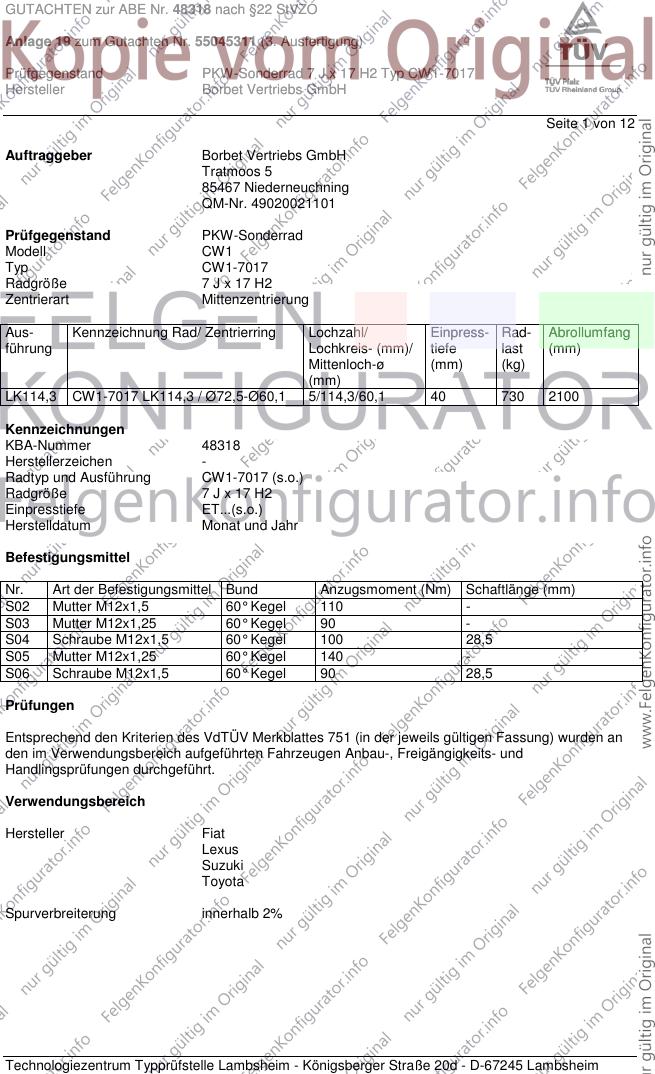

GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 1 von 12
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Niederneuchning
QM-Nr. 49020021101
Prüfgegenstand PKW-Sonderrad
Modell CW1
Typ CW1-7017
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
LK114,3 CW1-7017 LK114,3 / Ø72,5-Ø60,1 5/114,3/60,1 40 730 2100
Kennzeichnungen
KBA-Nummer 48318
Herstellerzeichen -
Radtyp und Ausführung CW1-7017 (s.o.)
Radgröße 7 J x 17 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 60° Kegel 110 -
S03 Mutter M12x1,25 60° Kegel 90 -
S04 Schraube M12x1,5 60° Kegel 100 28,5
S05 Mutter M12x1,25 60° Kegel 140 -
S06 Schraube M12x1,5 60° Kegel 90 28,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A12 A14 A18
FY 79-99,2 205/55R17 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 215/50R17 S04
79-99,2 225/45R17
79-99,2 225/50R17
Lexus IS 110-153 205/50R17 A10 T89 A14 A18 Lim
XE2(a) 110-153 215/45R17 A10 T91 V17 S02
e11*2001/116* 110-153 225/45R17 A10
0206*00-09
Lexus IS200, IS300 114-157 215/45R17 A12 A14 A18
XE1 114-157 225/45R17 A01 K42 Car Lim V17
e11*98/14*0110*.., S02
e11*2001/116*0110*.
Lexus NX300H 114 225/65R17 A91 A14 A17 A18
AZ1, AZ1-TMG 114 235/60R17 A91 A57 S02
e6*2007/46*0111*..;
e13*2007/46*1536*..
Suzuki Grand Vitara 78-122 225/60R17 A10 A14 A18 Y84
JT 78-122 225/65R17 A10 S01
e4*2001/116*0091*..; 78-122 235/60R17 A12
e4*2007/46*0292*.. 78-122 245/55R17 A01 A12 K1c
- 3-Türer 78-122 255/55R17 A01 A12 K1c K2b
Suzuki Grand Vitara 78-171 225/60R17 A12 A14 A18
JT 78-171 225/65R17 Y85 S01
e4*2001/116*0091*..; 78-171 235/60R17
e4*2007/46*0292*.. 78-171 245/55R17 A01 K1c
- 5-Türer 78-171 255/55R17 A01 K1c K2b
Suzuki Kizashi 131 215/50R17 A91 A14 A18 A57
FR 131 215/55R17 A91 Lim S05
e4*2007/46*0142*.. 131 225/50R17 A12
131 235/50R17 A01 A12 K1a K2b
Suzuki SX4 66-99,2 205/50R17 A12 A14 A18
EY 66-99,2 205/55R17 A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 215/50R17 A01 K1a K1b K2b S04
e4*2007/46*0284*.. 66-99,2 225/45R17
- ohne Radhaus- 66-99,2 225/50R17 A01 K1c K2b
Verbreiterungen
Suzuki SX4 66-99,2 205/50R17 A12 A14 A18
EY 66-99,2 205/55R17 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 215/50R17 S04
e4*2007/46*0284*.. 66-99,2 225/45R17
- mit Radhaus- 66-99,2 225/50R17
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 205/50R17 A12 A14 A18
GY 79,82,88 205/55R17 A58 Flh KOV
e4*2001/116*0124*..; 79,82,88 215/50R17 A01 K1a K1b K2b S03
e4*2007/46*0291*.. 79,82,88 225/45R17
- ohne Radhaus- 79,82,88 225/50R17 A01 K1c K2b
Verbreiterungen
Suzuki SX4 79,82,88 205/50R17 A12 A14 A18
GY 79,82,88 205/55R17 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 215/50R17 S03
e4*2007/46*0291*.. 79,82,88 225/45R17
- mit Radhaus- 79,82,88 225/50R17
Verbreiterungen
Suzuki SX4 79, 88 205/50R17 K1c K2b A01 A12 A14
GY 79, 88 215/45R17 K1c A18 A58 Lim
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2b K42 V17 S03
- Limousine 79, 88 225/45R17 K1c K2b K42
Suzuki SX4 S-Cross 88 205/50R17 K1b A01 A12 A14
JY 88 205/55R17 K1b A18 A57 S06
e4*2007/46*0779*.. 88 215/50R17 K1c K2b
88 225/45R17 K1b
88 225/50R17 K1c K2b K6w
Suzuki Swift Sport 92 195/45R17 K42 A01 A12 A14
MZ 92 205/40R17 K2b K42 A18 A58 Flh
e4*2001/116*0090*.. 92 215/35R17 K1a K2b K42 S04
92 215/40R17 K1a K2b K42
Suzuki Swift Sport 100 195/45R17 K6d K6g A01 A12 A14
NZ 100 205/40R17 K1a K1b K6d K6g A18 A58 Flh
e4*2007/46*0155*.. 100 205/45R17 G01 K1a K1b K6d K6g S06
100 215/35R17 K1c K2b K6d K6g
100 215/40R17 K1c K2b K6d K6g
Suzuki Vitara 88, 103 215/50R17 A12 A14 A18
LY 88, 103 215/55R17 A57 S06
e4*2007/46*0928*.. 88, 103 215/60R17 A01 G01
88, 103 225/50R17 A01 K1c K2b
88, 103 225/55R17 A01 G01 K1c K2b
88, 103 235/50R17 A01 K1c K2b
88, 103 245/50R17 A01 G01 K1c K2c K3s K6v
Toyota Auris (I) 66-108 205/50R17 A12 A14 A18
E15J, E15UT.. 66-108 215/45R17 T87 T88 Flh Nk1 V17
e11*2001/116*0299*..; 66-108 225/45R17 S02
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Toyota Auris (I) 2,2D 130 205/50R17 R37 A12 A14 A18
E15UT 130 215/45R17 R37 T88 Flh Nk1 V17
e11*2001/116* 130 225/45R17 S02
0305*00-13
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Auris (II) 82 - 97 205/50R17 A12 A14 A18 A58
E15UT(a), E15UTN(a) 82 - 97 215/45R17 A91 Car F24 Flh
e11*2001/116* 82 - 97 225/45R17 A12 V17 S02
0305*14-..;
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 205/50R17 A12 A14 A18 A58
E15UT(a), E15UTN(a) 66, 73, 85 215/45R17 A91 Car F23 Flh
e11*2001/116* 66, 73, 85 225/45R17 A12 V17 S02
0305*14-..;
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 205/50R17 A12 A14 A18
HE15U(a) 73 215/45R17 Flh Nk1 S02
e11*2007/46* 73 225/45R17
0018*00-04
Toyota Auris Hybrid(II) 73 205/50R17 A12 A14 A18 A58
HE15U(a) 73 215/45R17 A91 Car F24 Flh
e11*2007/46* 73 225/45R17 A12 V17 S02
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/50R17 A12 A14 A18
T25 110,130 215/45R17 T87 Car Flh Nk1
e11*2001/116*0196*. 110,130 215/50R17 A01 G03 K14 K42 K46 Sth V17 S02
110,130 225/45R17 A01 K14
Toyota Avensis 82-112 205/55R17 A13 R37 A14 A18 Car
T27, /-MS1 82-112 215/50R17 A13 R37 Lim Nk1 S02
e11*2001/116*0331*.; 82-130 215/55R17 A13
e11*2007/46*0236*.. 82-130 225/50R17 A13
- incl. Facelift 82-130 235/50R17 A12
2012+2015
Toyota Avensis Verso 85,110 205/50R17 T93 A12 A14 A18
M2 85,110 215/50R17 A01 K1c T91 Nk1 V17 S02
e6*98/14*0083*.., 85,110 225/45R17 T91
e6*2001/116*0083*..
Toyota Camry 112,137 215/50R17 K42 K56 T90 A01 A12 A14
V3 112,137 225/50R17 K42 K56 A18 Nk1 V17
e6*98/14*0085*.., 112,137 235/45R17 K1a K42 K56 R70 S02
e6*2001/116*0085*.. 112,137 235/50R17 K1c K42 K56
Toyota Corolla 66, 73, 97 205/50R17 A91 A14 A18 A58
E15EJ 66, 73, 97 215/45R17 A91 T91 F23 Lim V17
e11*2001/116* 66, 73, 97 225/45R17 A12 S02
0304*09-..
- ab Modell 2014 (E18)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

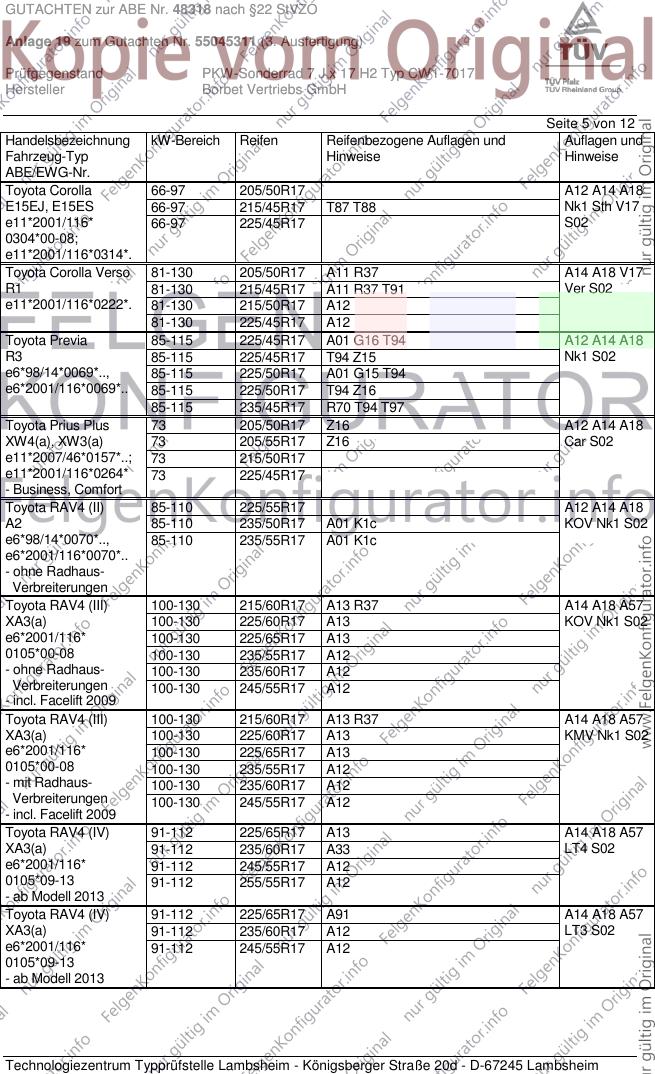

GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-97 205/50R17 A12 A14 A18
E15EJ, E15ES 66-97 215/45R17 T87 T88 Nk1 Sth V17
e11*2001/116* 66-97 225/45R17 S02
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/50R17 A11 R37 A14 A18 V17
R1 81-130 215/45R17 A11 R37 T91 Ver S02
e11*2001/116*0222*. 81-130 215/50R17 A12
81-130 225/45R17 A12
Toyota Previa 85-115 225/45R17 A01 G16 T94 A12 A14 A18
R3 85-115 225/45R17 T94 Z15 Nk1 S02
e6*98/14*0069*.., 85-115 225/50R17 A01 G15 T94
e6*2001/116*0069*.. 85-115 225/50R17 T94 Z16
85-115 235/45R17 R70 T94 T97
Toyota Prius Plus 73 205/50R17 Z16 A12 A14 A18
XW4(a), XW3(a) 73 205/55R17 Z16 Car S02
e11*2007/46*0157*..; 73 215/50R17
e11*2001/116*0264* 73 225/45R17
- Business, Comfort
Toyota RAV4 (II) 85-110 225/55R17 A12 A14 A18
A2 85-110 235/50R17 A01 K1c KOV Nk1 S02
e6*98/14*0070*.., 85-110 235/55R17 A01 K1c
e6*2001/116*0070*..
- ohne Radhaus-
Verbreiterungen
Toyota RAV4 (III) 100-130 215/60R17 A13 R37 A14 A18 A57
XA3(a) 100-130 225/60R17 A13 KOV Nk1 S02
e6*2001/116* 100-130 225/65R17 A13
0105*00-08 100-130 235/55R17 A12
- ohne Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 215/60R17 A13 R37 A14 A18 A57
XA3(a) 100-130 225/60R17 A13 KMV Nk1 S02
e6*2001/116* 100-130 225/65R17 A13
0105*00-08 100-130 235/55R17 A12
- mit Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/65R17 A13 A14 A18 A57
XA3(a) 91-112 235/60R17 A33 LT4 S02
e6*2001/116* 91-112 245/55R17 A12
0105*09-13 91-112 255/55R17 A12
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/65R17 A91 A14 A18 A57
XA3(a) 91-112 235/60R17 A12 LT3 S02
e6*2001/116* 91-112 245/55R17 A12
0105*09-13
- ab Modell 2013
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

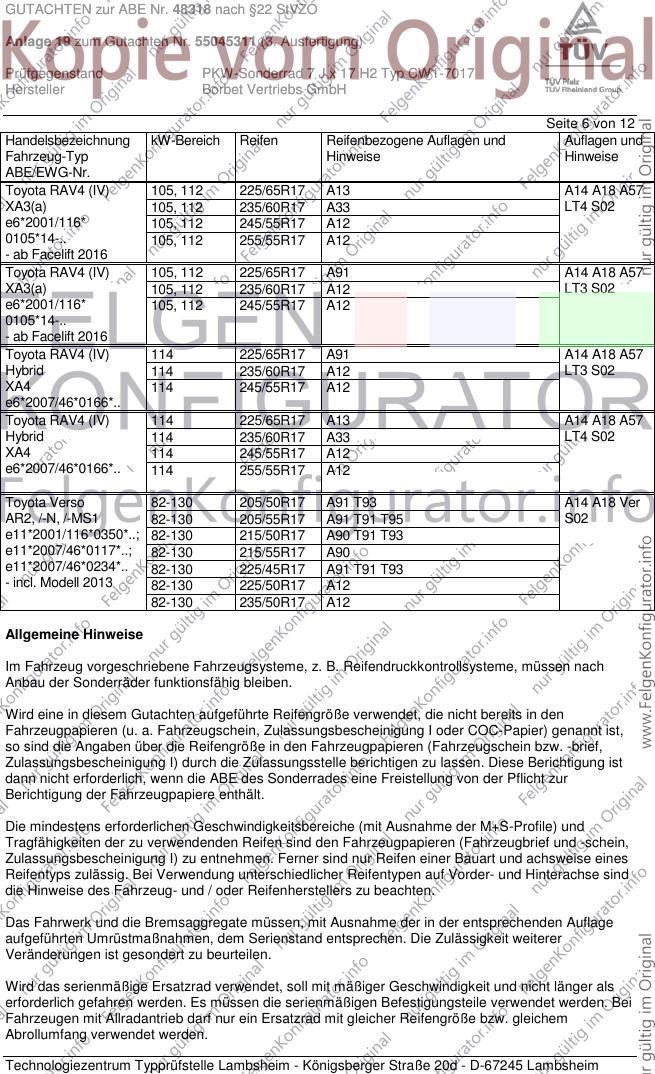

GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 105, 112 225/65R17 A13 A14 A18 A57
XA3(a) 105, 112 235/60R17 A33 LT4 S02
e6*2001/116* 105, 112 245/55R17 A12
0105*14-.. 105, 112 255/55R17 A12
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 225/65R17 A91 A14 A18 A57
XA3(a) 105, 112 235/60R17 A12 LT3 S02
e6*2001/116* 105, 112 245/55R17 A12
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/65R17 A91 A14 A18 A57
Hybrid 114 235/60R17 A12 LT3 S02
XA4 114 245/55R17 A12
e6*2007/46*0166*..
Toyota RAV4 (IV) 114 225/65R17 A13 A14 A18 A57
Hybrid 114 235/60R17 A33 LT4 S02
XA4 114 245/55R17 A12
e6*2007/46*0166*.. 114 255/55R17 A12
Toyota Verso 82-130 205/50R17 A91 T93 A14 A18 Ver
AR2, /-N, /-MS1 82-130 205/55R17 A91 T91 T95 S02
e11*2001/116*0350*..; 82-130 215/50R17 A90 T91 T93
e11*2007/46*0117*..; 82-130 215/55R17 A90
e11*2007/46*0234*.. 82-130 225/45R17 A91 T91 T93
- incl. Modell 2013 82-130 225/50R17 A12
82-130 235/50R17 A12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH

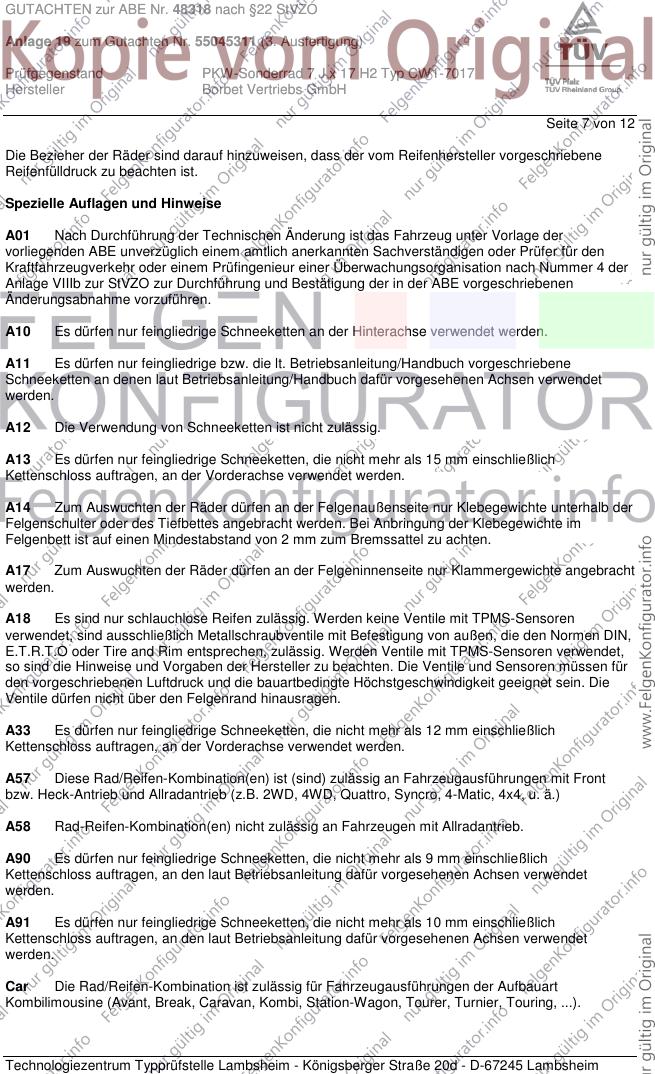

Seite 7 von 12
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A17 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte angebracht
werden.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 8 von 12
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G15 Bei Fahrzeugen mit ausschließlich 15 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G16 Bei Fahrzeugen mit ausschließlich 16 Zoll Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 9 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17 ww. 225/60R18. (z.Zt nicht für Ausstattungsvariante "Edition", "Executive", "Lounge" und
"VIP")
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
235/55R18. (z.Zt. für Ausstattungsvariante "Edition", "Executive", "Lounge" und "VIP")
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 10 von 12
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH

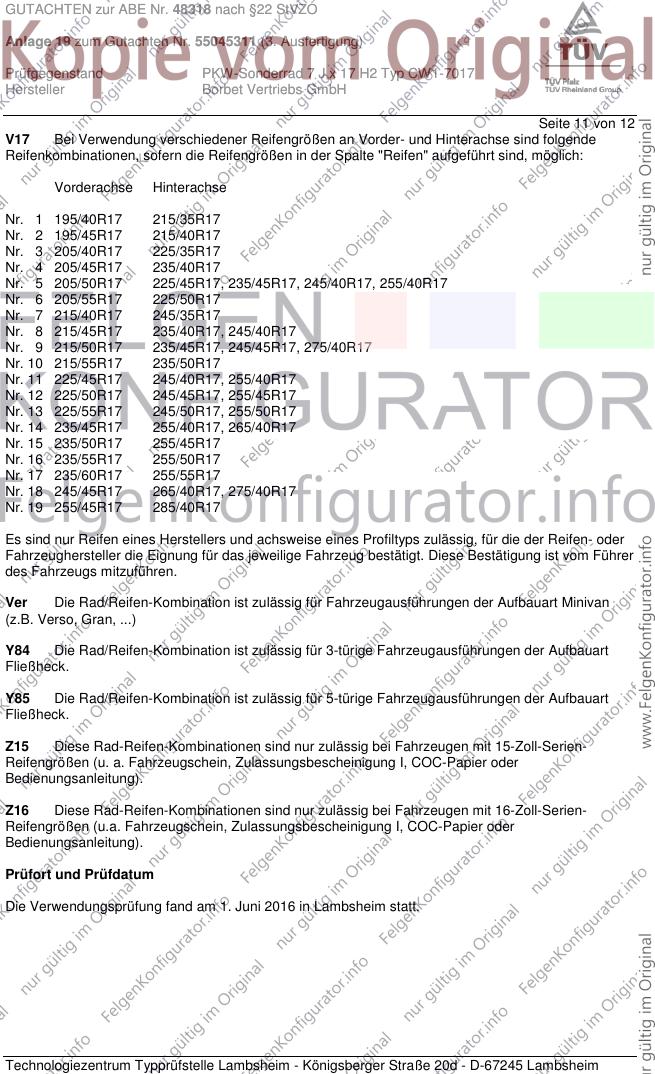

Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Juni 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Juni 2016
Coen 00250844.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
