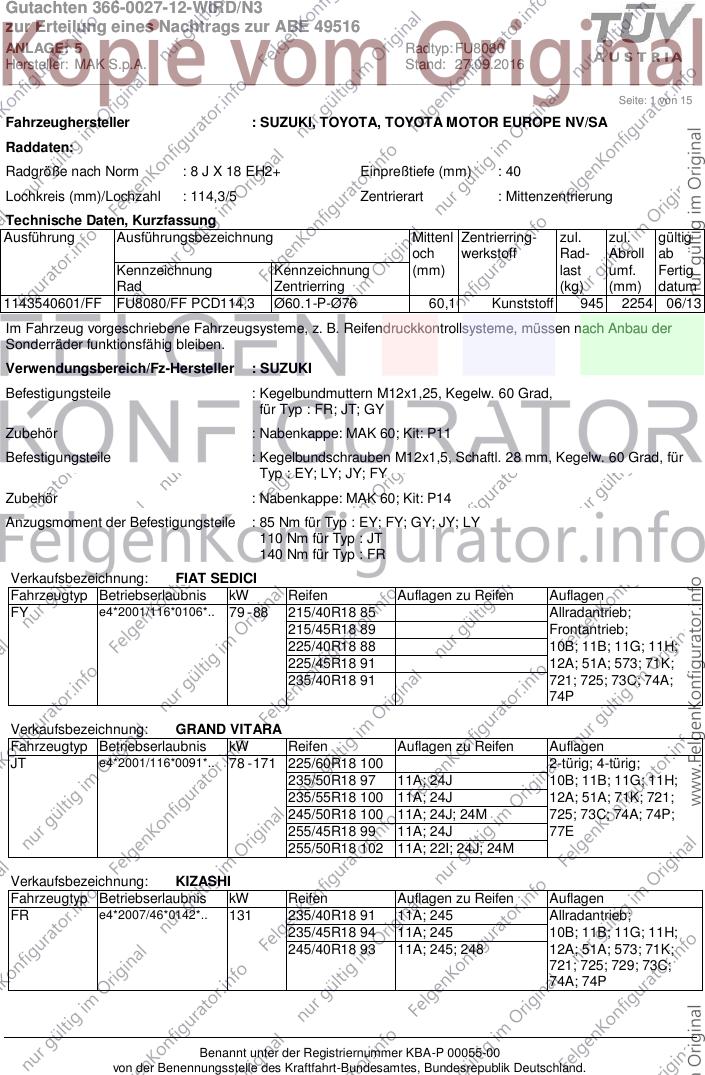

Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 15
Fahrzeughersteller : SUZUKI, TOYOTA, TOYOTA MOTOR EUROPE NV/SA
Raddaten:
Radgröße nach Norm : 8 J X 18 EH2+ Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 114,3/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
1143540601/FF FU8080/FF PCD114,3 Ø60.1-P-Ø76 60,1 Kunststoff 945 2254 06/13
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : SUZUKI
Befestigungsteile : Kegelbundmuttern M12x1,25, Kegelw. 60 Grad,
für Typ : FR; JT; GY
Zubehör : Nabenkappe: MAK 60; Kit: P11
Befestigungsteile : Kegelbundschrauben M12x1,5, Schaftl. 28 mm, Kegelw. 60 Grad, für
Typ : EY; LY; JY; FY
Zubehör : Nabenkappe: MAK 60; Kit: P14
Anzugsmoment der Befestigungsteile : 85 Nm für Typ : EY; FY; GY; JY; LY
110 Nm für Typ : JT
140 Nm für Typ : FR
Verkaufsbezeichnung: FIAT SEDICI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FY e4*2001/116*0106*.. 79 - 88 215/40R18 85 Allradantrieb;
215/45R18 89 Frontantrieb;
225/40R18 88 10B; 11B; 11G; 11H;
225/45R18 91 12A; 51A; 573; 71K;
235/40R18 91 721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: GRAND VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JT e4*2001/116*0091*.. 78 - 171 225/60R18 100 2-türig; 4-türig;
235/50R18 97 11A; 24J 10B; 11B; 11G; 11H;
235/55R18 100 11A; 24J 12A; 51A; 71K; 721;
245/50R18 100 11A; 24J; 24M 725; 73C; 74A; 74P;
255/45R18 99 11A; 24J 77E
255/50R18 102 11A; 22I; 24J; 24M
Verkaufsbezeichnung: KIZASHI
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
FR e4*2007/46*0142*.. 131 235/40R18 91 11A; 245 Allradantrieb;
235/45R18 94 11A; 245 10B; 11B; 11G; 11H;
245/40R18 93 11A; 245; 248 12A; 51A; 573; 71K;
721; 725; 729; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

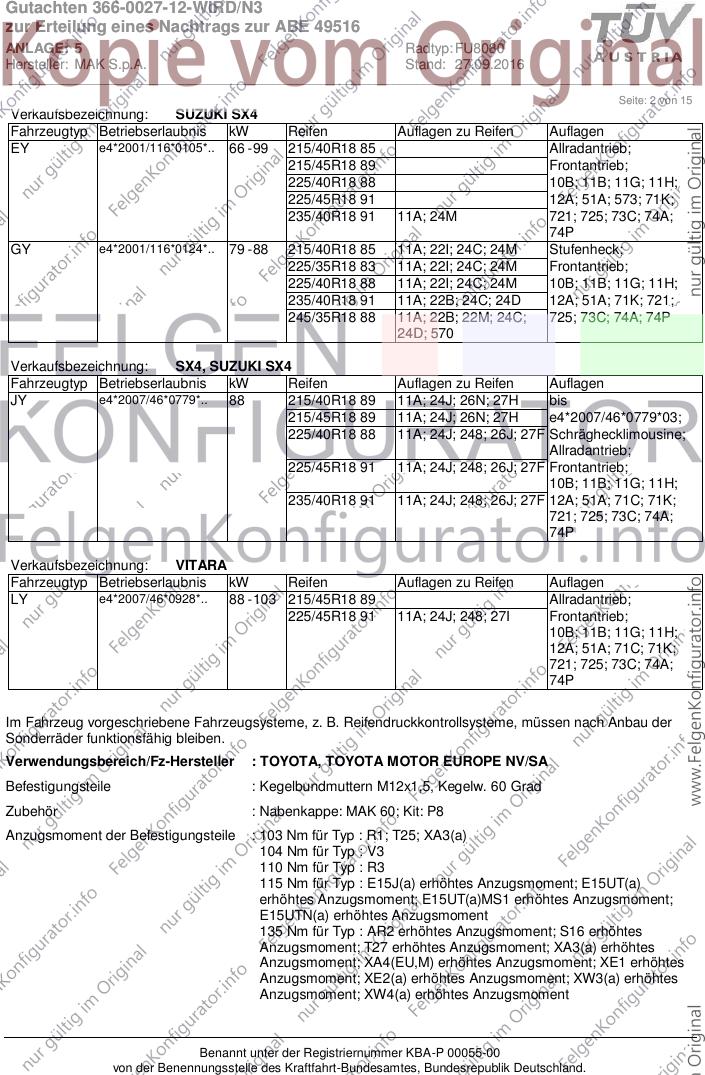

Seite: 2 von 15
Verkaufsbezeichnung: SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
EY e4*2001/116*0105*.. 66 - 99 215/40R18 85 Allradantrieb;
215/45R18 89 Frontantrieb;
225/40R18 88 10B; 11B; 11G; 11H;
225/45R18 91 12A; 51A; 573; 71K;
235/40R18 91 11A; 24M 721; 725; 73C; 74A;
74P
GY e4*2001/116*0124*.. 79 - 88 215/40R18 85 11A; 22I; 24C; 24M Stufenheck;
225/35R18 83 11A; 22I; 24C; 24M Frontantrieb;
225/40R18 88 11A; 22I; 24C; 24M 10B; 11B; 11G; 11H;
235/40R18 91 11A; 22B; 24C; 24D 12A; 51A; 71K; 721;
245/35R18 88 11A; 22B; 22M; 24C; 725; 73C; 74A; 74P
24D; 570
Verkaufsbezeichnung: SX4, SUZUKI SX4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JY e4*2007/46*0779*.. 88 215/40R18 89 11A; 24J; 26N; 27H bis
215/45R18 89 11A; 24J; 26N; 27H e4*2007/46*0779*03;
225/40R18 88 11A; 24J; 248; 26J; 27F Schräghecklimousine;
Allradantrieb;
225/45R18 91 11A; 24J; 248; 26J; 27F Frontantrieb;
10B; 11B; 11G; 11H;
235/40R18 91 11A; 24J; 248; 26J; 27F 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Verkaufsbezeichnung: VITARA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LY e4*2007/46*0928*.. 88 - 103 215/45R18 89 Allradantrieb;
225/45R18 91 11A; 24J; 248; 27I Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : TOYOTA, TOYOTA MOTOR EUROPE NV/SA
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: MAK 60; Kit: P8
Anzugsmoment der Befestigungsteile : 103 Nm für Typ : R1; T25; XA3(a)
104 Nm für Typ : V3
110 Nm für Typ : R3
115 Nm für Typ : E15J(a) erhöhtes Anzugsmoment; E15UT(a)
erhöhtes Anzugsmoment; E15UT(a)MS1 erhöhtes Anzugsmoment;
E15UTN(a) erhöhtes Anzugsmoment
135 Nm für Typ : AR2 erhöhtes Anzugsmoment; S16 erhöhtes
Anzugsmoment; T27 erhöhtes Anzugsmoment; XA3(a) erhöhtes
Anzugsmoment; XA4(EU,M) erhöhtes Anzugsmoment; XE1 erhöhtes
Anzugsmoment; XE2(a) erhöhtes Anzugsmoment; XW3(a) erhöhtes
Anzugsmoment; XW4(a) erhöhtes Anzugsmoment
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 3 von 15

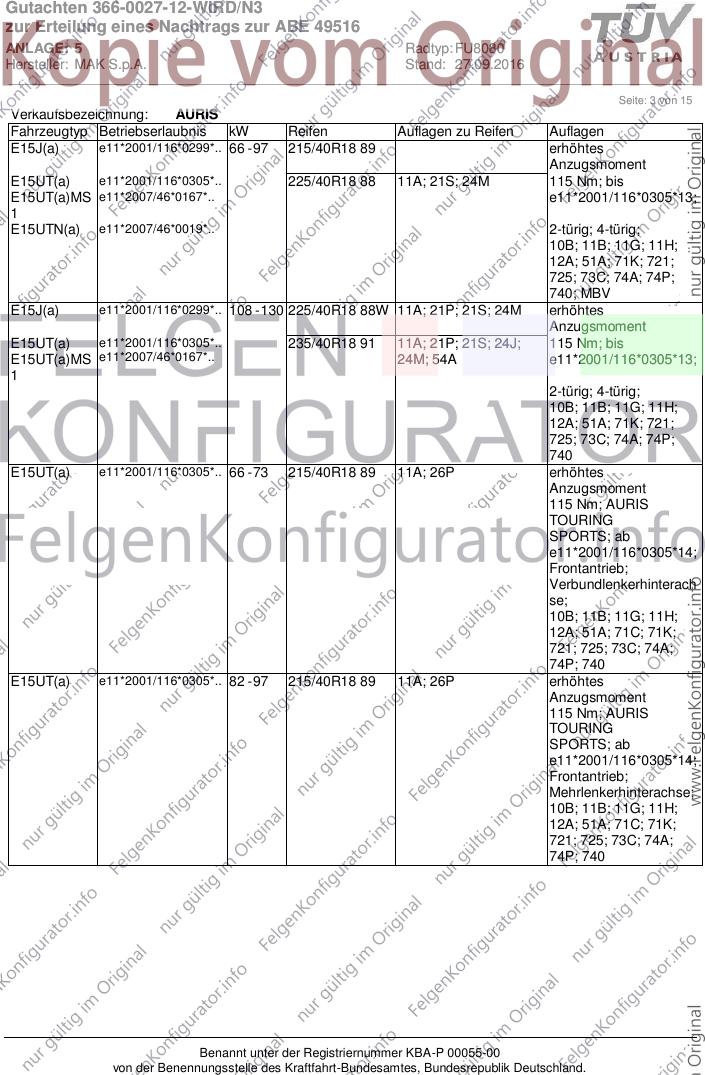

Verkaufsbezeichnung: AURIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E15J(a) e11*2001/116*0299*.. 66 - 97 215/40R18 89 erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 225/40R18 88 11A; 21S; 24M 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. e11*2001/116*0305*13;
1
E15UTN(a) e11*2007/46*0019*.. 2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740; MBV
E15J(a) e11*2001/116*0299*.. 108 - 130 225/40R18 88W 11A; 21P; 21S; 24M erhöhtes
Anzugsmoment
E15UT(a) e11*2001/116*0305*.. 235/40R18 91 11A; 21P; 21S; 24J; 115 Nm; bis
E15UT(a)MS e11*2007/46*0167*.. 24M; 54A e11*2001/116*0305*13;
1
2-türig; 4-türig;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
E15UT(a) e11*2001/116*0305*.. 66 - 73 215/40R18 89 11A; 26P erhöhtes
Anzugsmoment
115 Nm; AURIS
TOURING
SPORTS; ab
e11*2001/116*0305*14;
Frontantrieb;
Verbundlenkerhinterach
se;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
E15UT(a) e11*2001/116*0305*.. 82 - 97 215/40R18 89 11A; 26P erhöhtes
Anzugsmoment
115 Nm; AURIS
TOURING
SPORTS; ab
e11*2001/116*0305*14;
Frontantrieb;
Mehrlenkerhinterachse;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

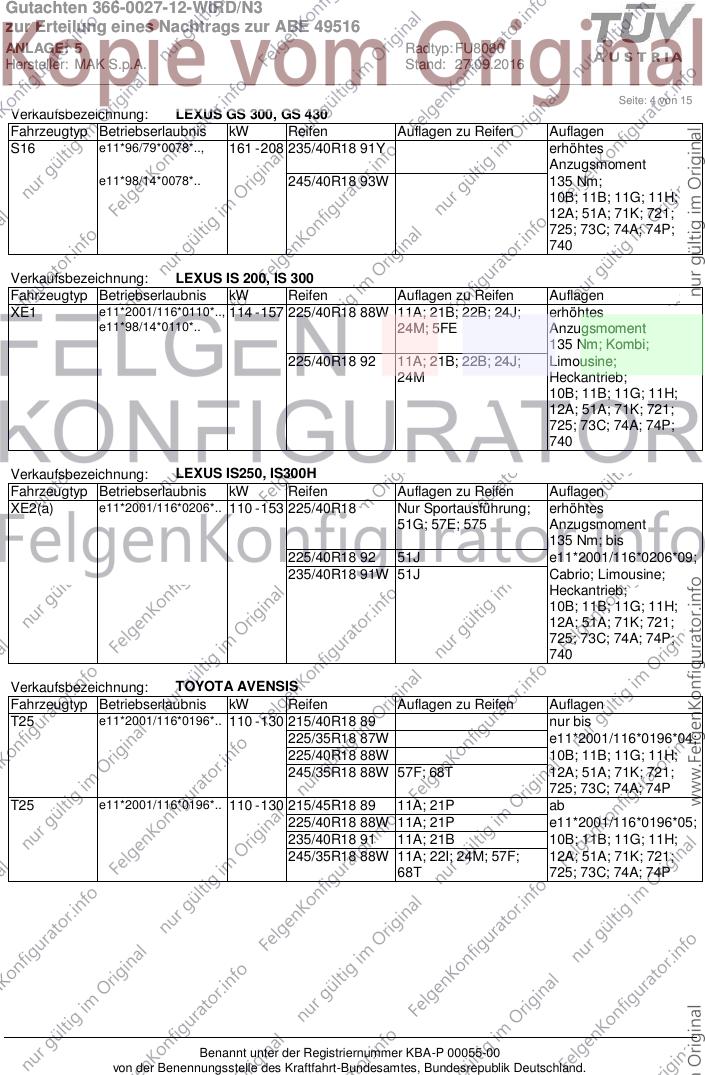

Seite: 4 von 15
Verkaufsbezeichnung: LEXUS GS 300, GS 430
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
S16 e11*96/79*0078*.., 161 - 208 235/40R18 91Y erhöhtes
Anzugsmoment
e11*98/14*0078*.. 245/40R18 93W 135 Nm;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Verkaufsbezeichnung: LEXUS IS 200, IS 300
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE1 e11*2001/116*0110*.., 114 - 157 225/40R18 88W 11A; 21B; 22B; 24J; erhöhtes
e11*98/14*0110*.. 24M; 5FE Anzugsmoment
135 Nm; Kombi;
225/40R18 92 11A; 21B; 22B; 24J; Limousine;
24M Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Verkaufsbezeichnung: LEXUS IS250, IS300H
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XE2(a) e11*2001/116*0206*.. 110 - 153 225/40R18 Nur Sportausführung; erhöhtes
51G; 57E; 575 Anzugsmoment
135 Nm; bis
225/40R18 92 51J e11*2001/116*0206*09;
235/40R18 91W 51J Cabrio; Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
740
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T25 e11*2001/116*0196*.. 110 - 130 215/40R18 89 nur bis
225/35R18 87W e11*2001/116*0196*04;
225/40R18 88W 10B; 11B; 11G; 11H;
245/35R18 88W 57F; 68T 12A; 51A; 71K; 721;
725; 73C; 74A; 74P
T25 e11*2001/116*0196*.. 110 - 130 215/45R18 89 11A; 21P ab
225/40R18 88W 11A; 21P e11*2001/116*0196*05;
235/40R18 91 11A; 21B 10B; 11B; 11G; 11H;
245/35R18 88W 11A; 22I; 24M; 57F; 12A; 51A; 71K; 721;
68T 725; 73C; 74A; 74P
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

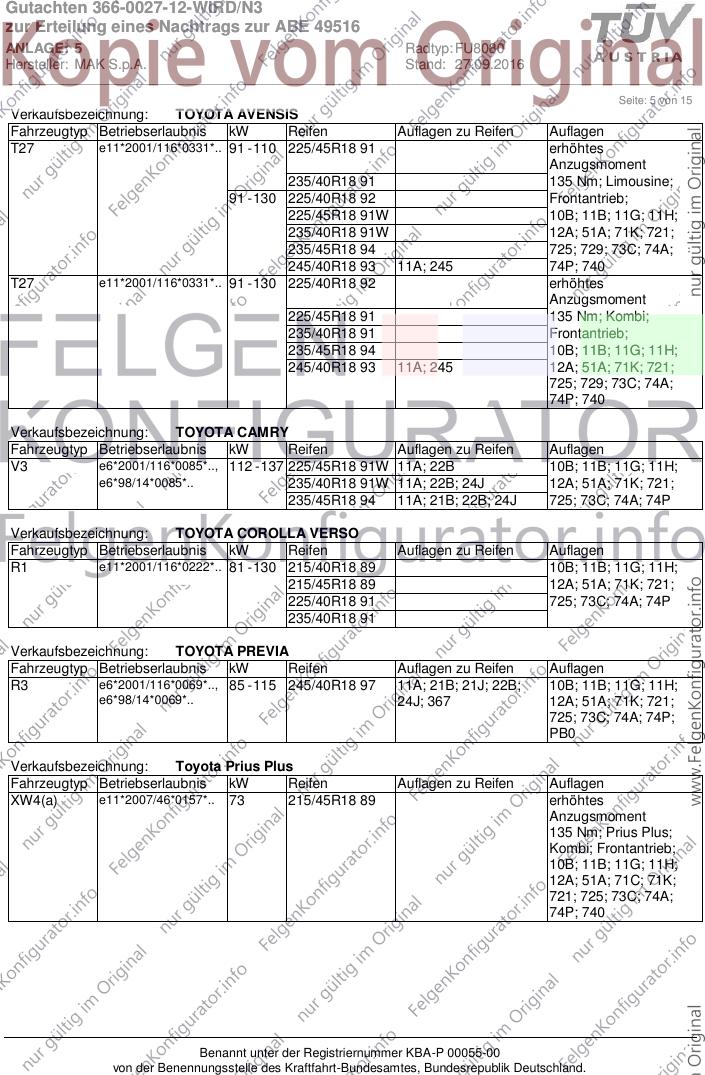

Seite: 5 von 15
Verkaufsbezeichnung: TOYOTA AVENSIS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
T27 e11*2001/116*0331*.. 91 - 110 225/45R18 91 erhöhtes
Anzugsmoment
235/40R18 91 135 Nm; Limousine;
91 - 130 225/40R18 92 Frontantrieb;
225/45R18 91W 10B; 11B; 11G; 11H;
235/40R18 91W 12A; 51A; 71K; 721;
235/45R18 94 725; 729; 73C; 74A;
245/40R18 93 11A; 245 74P; 740
T27 e11*2001/116*0331*.. 91 - 130 225/40R18 92 erhöhtes
Anzugsmoment
225/45R18 91 135 Nm; Kombi;
235/40R18 91 Frontantrieb;
235/45R18 94 10B; 11B; 11G; 11H;
245/40R18 93 11A; 245 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740
Verkaufsbezeichnung: TOYOTA CAMRY
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
V3 e6*2001/116*0085*.., 112 - 137 225/45R18 91W 11A; 22B 10B; 11B; 11G; 11H;
e6*98/14*0085*.. 235/40R18 91W 11A; 22B; 24J 12A; 51A; 71K; 721;
235/45R18 94 11A; 21B; 22B; 24J 725; 73C; 74A; 74P
Verkaufsbezeichnung: TOYOTA COROLLA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R1 e11*2001/116*0222*.. 81 - 130 215/40R18 89 10B; 11B; 11G; 11H;
215/45R18 89 12A; 51A; 71K; 721;
225/40R18 91 725; 73C; 74A; 74P
235/40R18 91
Verkaufsbezeichnung: TOYOTA PREVIA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
R3 e6*2001/116*0069*.., 85 - 115 245/40R18 97 11A; 21B; 21J; 22B; 10B; 11B; 11G; 11H;
e6*98/14*0069*.. 24J; 367 12A; 51A; 71K; 721;
725; 73C; 74A; 74P;
PB0
Verkaufsbezeichnung: Toyota Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW4(a) e11*2007/46*0157*.. 73 215/45R18 89 erhöhtes
Anzugsmoment
135 Nm; Prius Plus;
Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

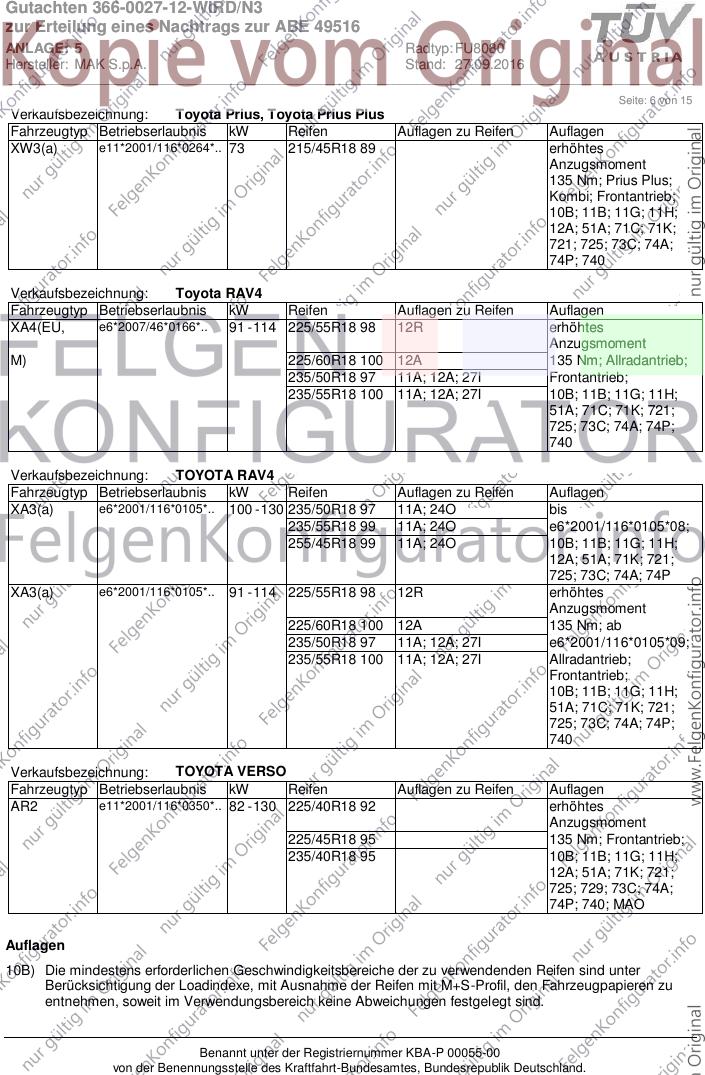

Seite: 6 von 15
Verkaufsbezeichnung: Toyota Prius, Toyota Prius Plus
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XW3(a) e11*2001/116*0264*.. 73 215/45R18 89 erhöhtes
Anzugsmoment
135 Nm; Prius Plus;
Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: Toyota RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XA4(EU, e6*2007/46*0166*.. 91 - 114 225/55R18 98 12R erhöhtes
Anzugsmoment
M) 225/60R18 100 12A 135 Nm; Allradantrieb;
235/50R18 97 11A; 12A; 27I Frontantrieb;
235/55R18 100 11A; 12A; 27I 10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740
Verkaufsbezeichnung: TOYOTA RAV4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
XA3(a) e6*2001/116*0105*.. 100 - 130 235/50R18 97 11A; 24O bis
235/55R18 99 11A; 24O e6*2001/116*0105*08;
255/45R18 99 11A; 24O 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74P
XA3(a) e6*2001/116*0105*.. 91 - 114 225/55R18 98 12R erhöhtes
Anzugsmoment
225/60R18 100 12A 135 Nm; ab
235/50R18 97 11A; 12A; 27I e6*2001/116*0105*09;
235/55R18 100 11A; 12A; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
740
Verkaufsbezeichnung: TOYOTA VERSO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
AR2 e11*2001/116*0350*.. 82 - 130 225/40R18 92 erhöhtes
Anzugsmoment
225/45R18 95 135 Nm; Frontantrieb;
235/40R18 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74P; 740; MAO
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 7 von 15

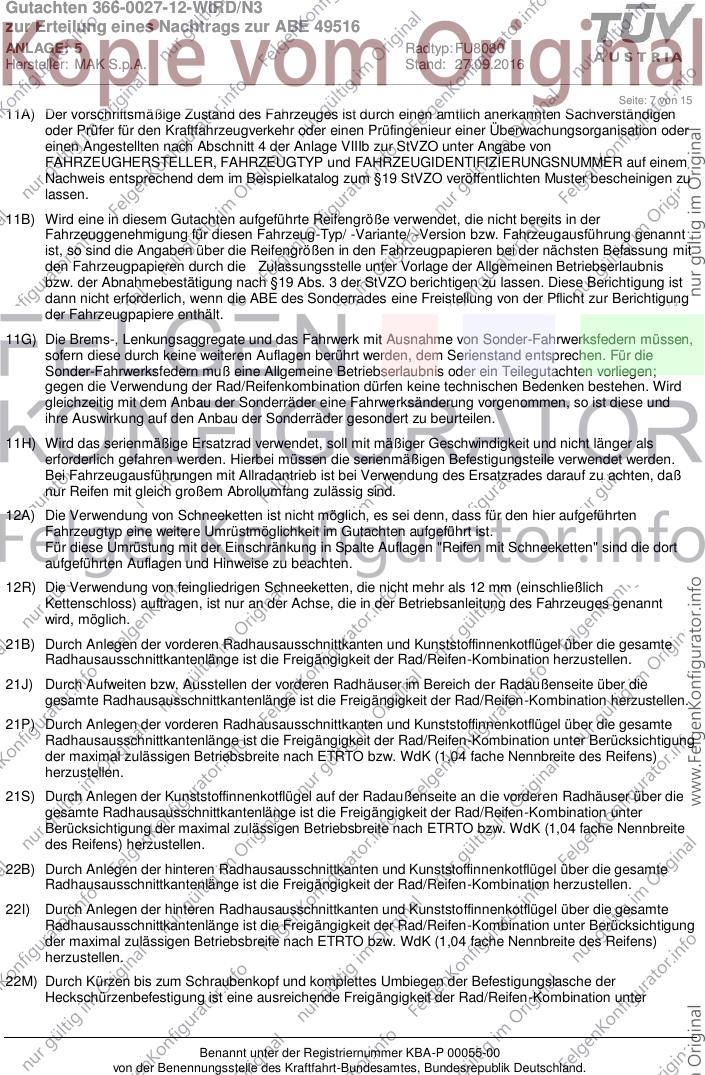

11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
21S) Durch Anlegen der Kunststoffinnenkotflügel auf der Radaußenseite an die vorderen Radhäuser über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 8 von 15
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 9 von 15

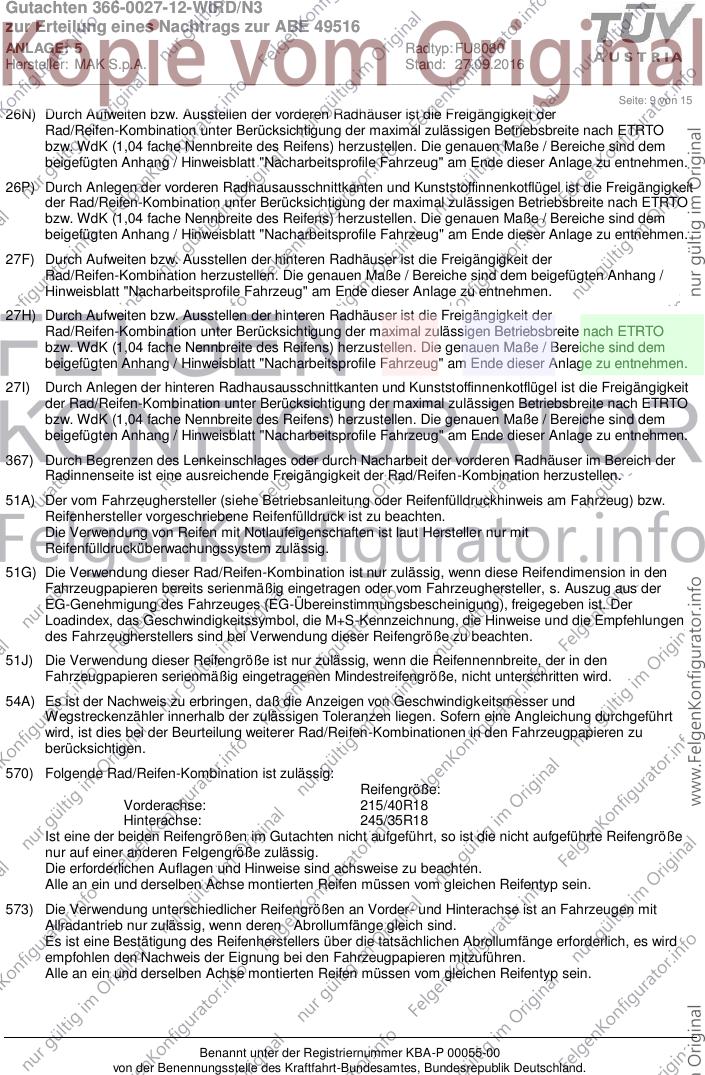

26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
367) Durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der vorderen Radhäuser im Bereich der
Radinnenseite ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
570) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

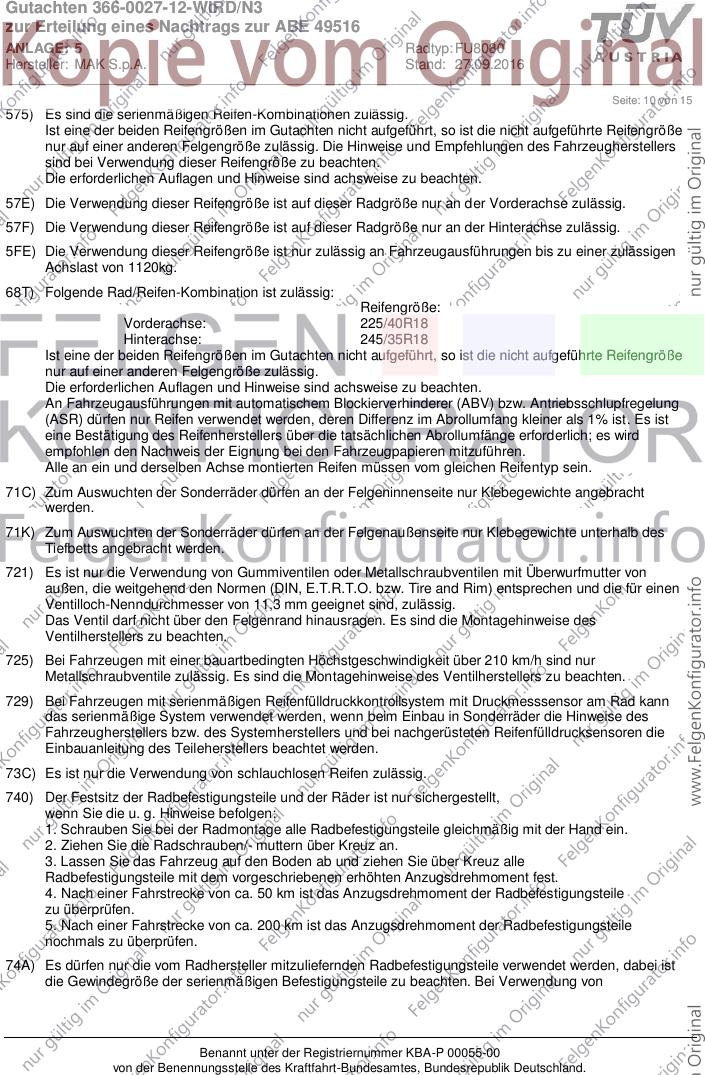

Seite: 10 von 15
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
68T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 225/40R18
Hinterachse: 245/35R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

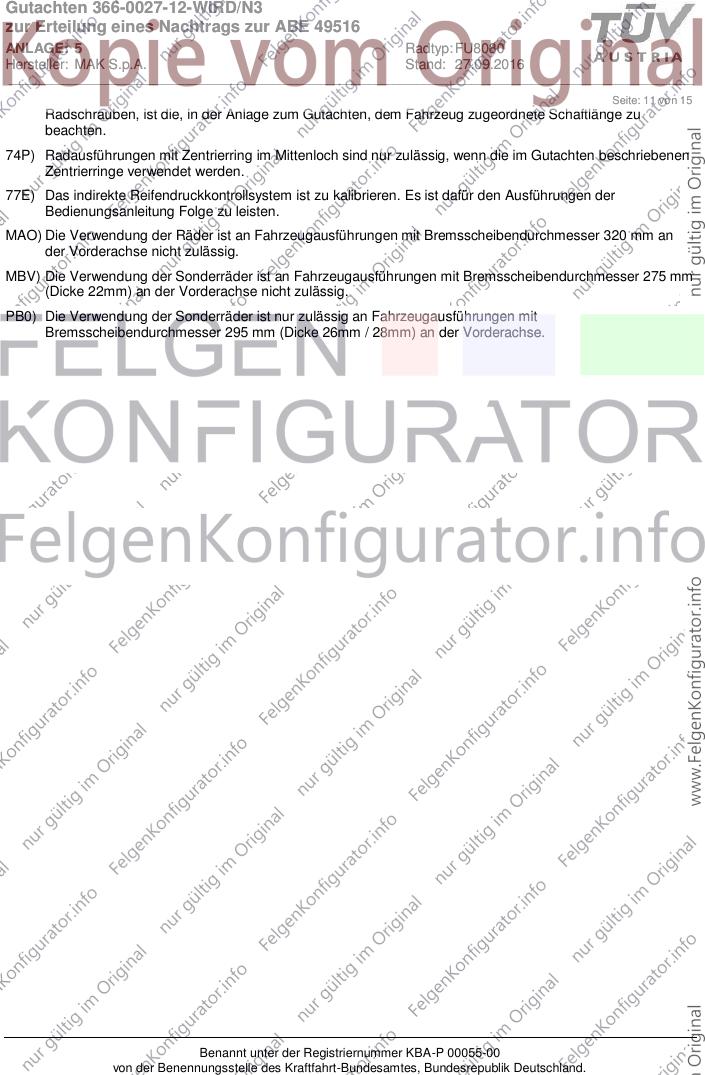

Seite: 11 von 15
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
MAO) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 320 mm an
der Vorderachse nicht zulässig.
MBV) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 275 mm
(Dicke 22mm) an der Vorderachse nicht zulässig.
PB0) Die Verwendung der Sonderräder ist nur zulässig an Fahrzeugausführungen mit
Bremsscheibendurchmesser 295 mm (Dicke 26mm / 28mm) an der Vorderachse.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

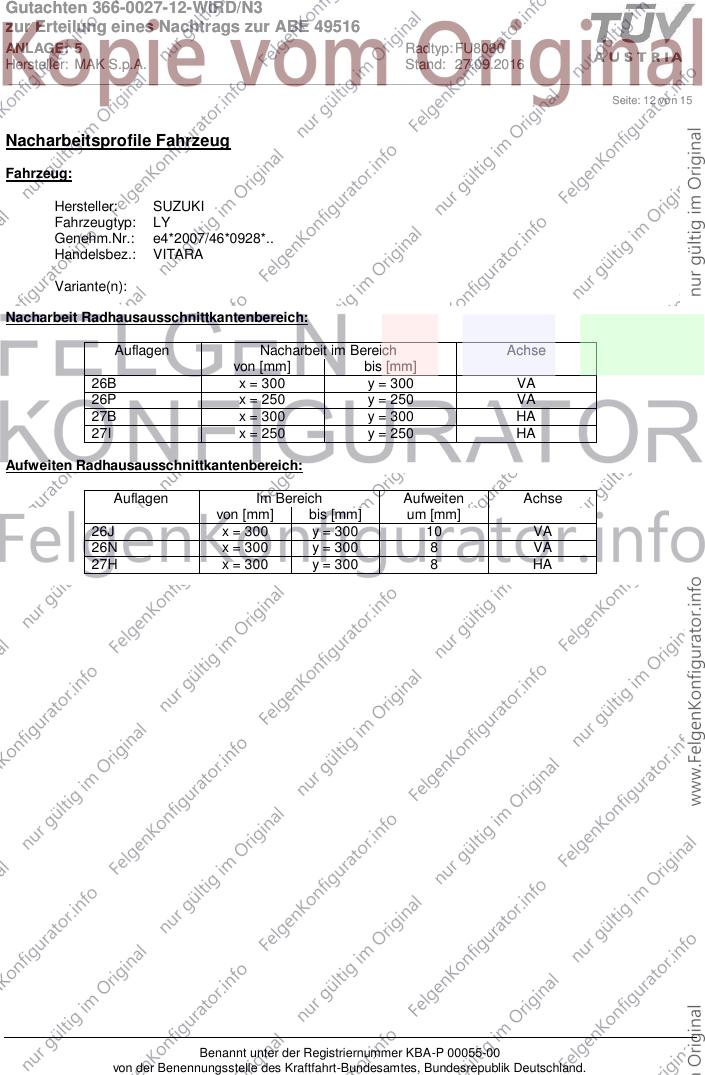

Seite: 12 von 15
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: SUZUKI
Fahrzeugtyp: LY
Genehm.Nr.: e4*2007/46*0928*..
Handelsbez.: VITARA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 10 VA
26N x = 300 y = 300 8 VA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

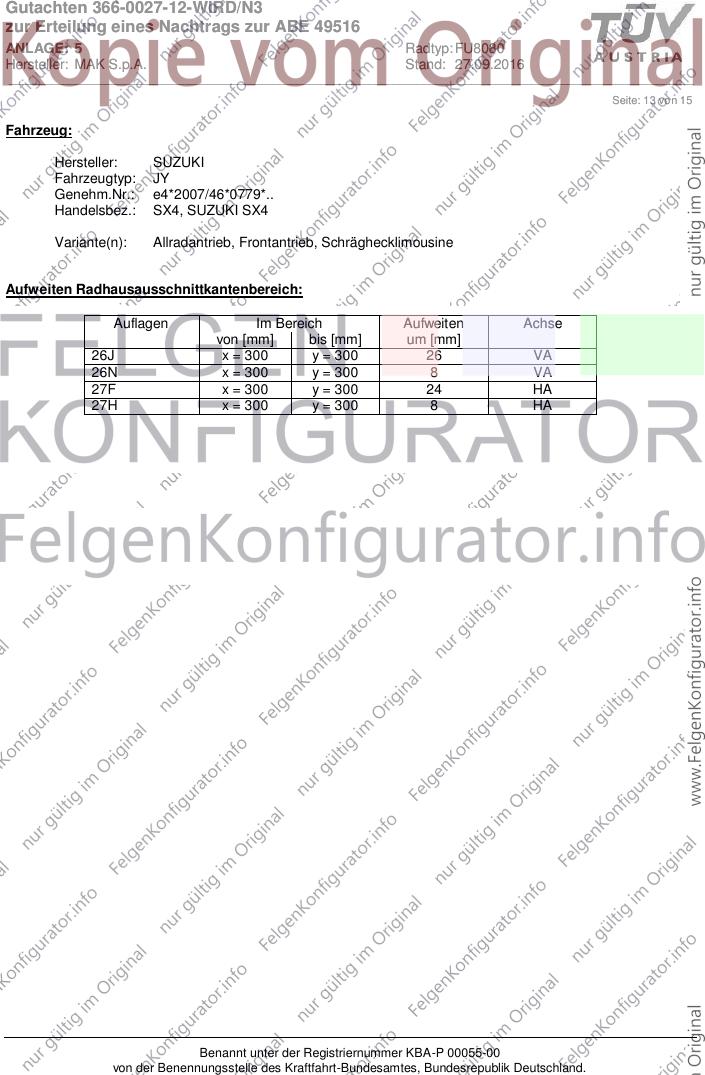

Seite: 13 von 15
Fahrzeug:
Hersteller: SUZUKI
Fahrzeugtyp: JY
Genehm.Nr.: e4*2007/46*0779*..
Handelsbez.: SX4, SUZUKI SX4
Variante(n): Allradantrieb, Frontantrieb, Schräghecklimousine
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 26 VA
26N x = 300 y = 300 8 VA
27F x = 300 y = 300 24 HA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________

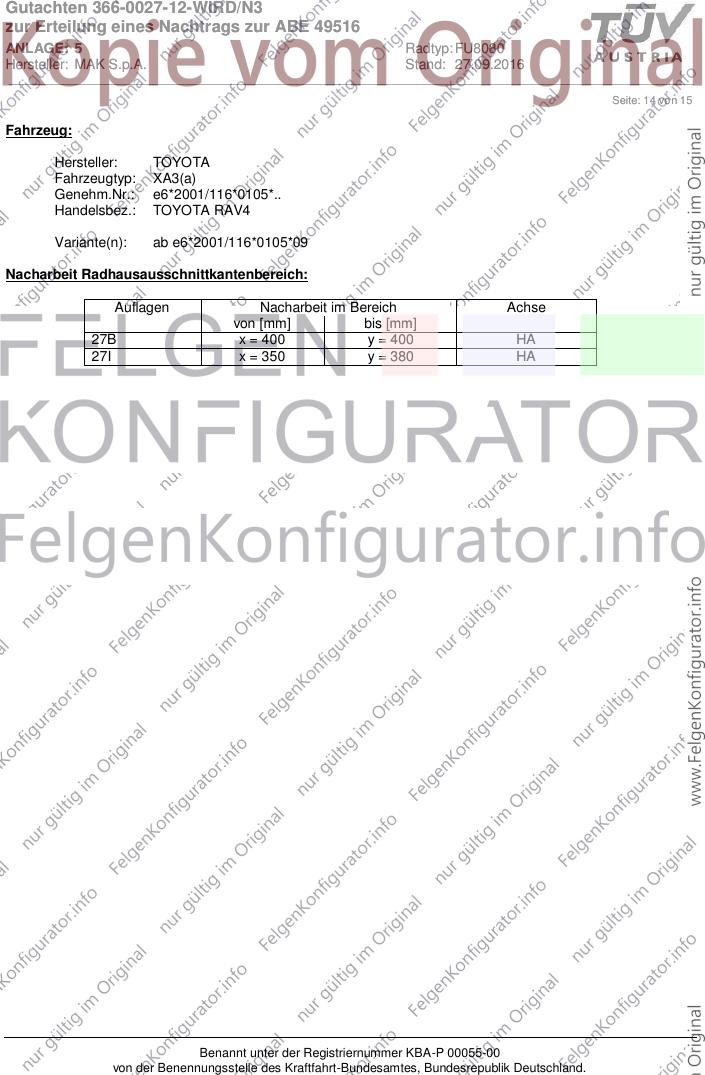

Seite: 14 von 15
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: XA3(a)
Genehm.Nr.: e6*2001/116*0105*..
Handelsbez.: TOYOTA RAV4
Variante(n): ab e6*2001/116*0105*09
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27B x = 400 y = 400 HA
27I x = 350 y = 380 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0027-12-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 49516
ANLAGE: 5 Radtyp: FU8080
Hersteller: MAK S.p.A. Stand: 27.09.2016
__________________________________________________________________________________________________________________
Seite: 15 von 15
Fahrzeug:
Hersteller: TOYOTA
Fahrzeugtyp: E15UT(a)
Genehm.Nr.: e11*2001/116*0305*..
Handelsbez.: AURIS
Variante(n): AURIS TOURING SPORTS, Frontantrieb, Mehrlenkerhinterachse
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 330 VA
27I x = 300 y = 350 HA
26P x = 250 y = 280 VA
27B x = 350 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 330 8 VA
26J x = 300 y = 330 25 VA
27H x = 350 y = 400 8 HA
27F x = 350 y = 400 10 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
