GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 12
Auftraggeber ATS Leichtmetallräder GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Competition
Typ ATSD 859
Radgröße 8,5Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B8 ATSD 859 B8 / Z13 Ø70,0-60,1 5/114,3/60,1 38 805 2200
Kennzeichnungen
KBA-Nummer 51733
Herstellerzeichen ATS
Radtyp und Ausführung ATSD 859 (s.o.)
Radgröße 8,5Jx19 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S02 Mutter M12x1,5 Kegel 60° 110 - Multipack: 33
S03 Schraube M12x1,5 Kegel 60° 100 30,5 Multipack: 35B
S04 Mutter M12x1,25 Kegel 60° 90 - Multipack: 35A
S05 Mutter M12x1,25 Kegel 60° 100 - Multipack: 35A
S06 Mutter M12x1,25 Kegel 60° 140 - Multipack: 35A
S07 Schraube M12x1,5 Kegel 60° 90 30,5 Multipack: 35B
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH

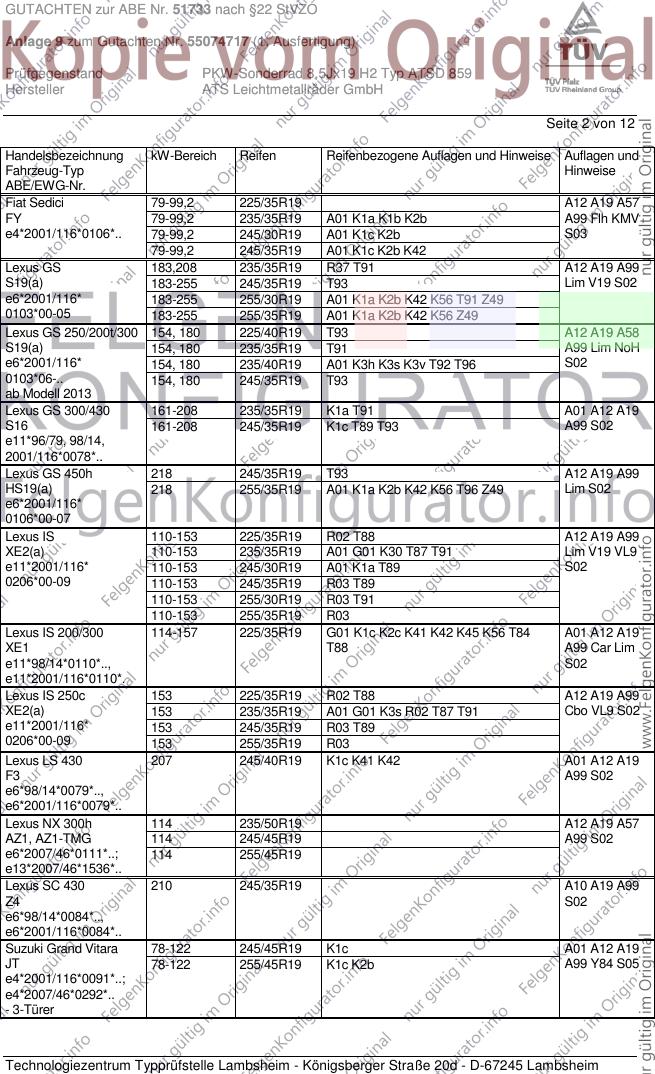

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 225/35R19 A12 A19 A57
FY 79-99,2 235/35R19 A01 K1a K1b K2b A99 Flh KMV
e4*2001/116*0106*.. 79-99,2 245/30R19 A01 K1c K2b S03
79-99,2 245/35R19 A01 K1c K2b K42
Lexus GS 183,208 235/35R19 R37 T91 A12 A19 A99
S19(a) 183-255 245/35R19 T93 Lim V19 S02
e6*2001/116* 183-255 255/30R19 A01 K1a K2b K42 K56 T91 Z49
0103*00-05 183-255 255/35R19 A01 K1a K2b K42 K56 Z49
Lexus GS 250/200t/300 154, 180 225/40R19 T93 A12 A19 A58
S19(a) 154, 180 235/35R19 T91 A99 Lim NoH
e6*2001/116* 154, 180 235/40R19 A01 K3h K3s K3v T92 T96 S02
0103*06-.. 154, 180 245/35R19 T93
ab Modell 2013
Lexus GS 300/430 161-208 235/35R19 K1a T91 A01 A12 A19
S16 161-208 245/35R19 K1c T89 T93 A99 S02
e11*96/79, 98/14,
2001/116*0078*..
Lexus GS 450h 218 245/35R19 T93 A12 A19 A99
HS19(a) 218 255/35R19 A01 K1a K2b K42 K56 T96 Z49 Lim S02
e6*2001/116*
0106*00-07
Lexus IS 110-153 225/35R19 R02 T88 A12 A19 A99
XE2(a) 110-153 235/35R19 A01 G01 K30 T87 T91 Lim V19 VL9
e11*2001/116* 110-153 245/30R19 A01 K1a T89 S02
0206*00-09 110-153 245/35R19 R03 T89
110-153 255/30R19 R03 T91
110-153 255/35R19 R03
Lexus IS 200/300 114-157 225/35R19 G01 K1c K2c K41 K42 K45 K56 T84 A01 A12 A19
XE1 T88 A99 Car Lim
e11*98/14*0110*.., S02
e11*2001/116*0110*.
Lexus IS 250c 153 225/35R19 R02 T88 A12 A19 A99
XE2(a) 153 235/35R19 A01 G01 K3s R02 T87 T91 Cbo VL9 S02
e11*2001/116* 153 245/35R19 R03 T89
0206*00-09 153 255/35R19 R03
Lexus LS 430 207 245/40R19 K1c K41 K42 A01 A12 A19
F3 A99 S02
e6*98/14*0079*..,
e6*2001/116*0079*..
Lexus NX 300h 114 235/50R19 A12 A19 A57
AZ1, AZ1-TMG 114 245/45R19 A99 S02
e6*2007/46*0111*..; 114 255/45R19
e13*2007/46*1536*..
Lexus SC 430 210 245/35R19 A10 A19 A99
Z4 S02
e6*98/14*0084*..,
e6*2001/116*0084*..
Suzuki Grand Vitara 78-122 245/45R19 K1c A01 A12 A19
JT 78-122 255/45R19 K1c K2b A99 Y84 S05
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 3-Türer
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH

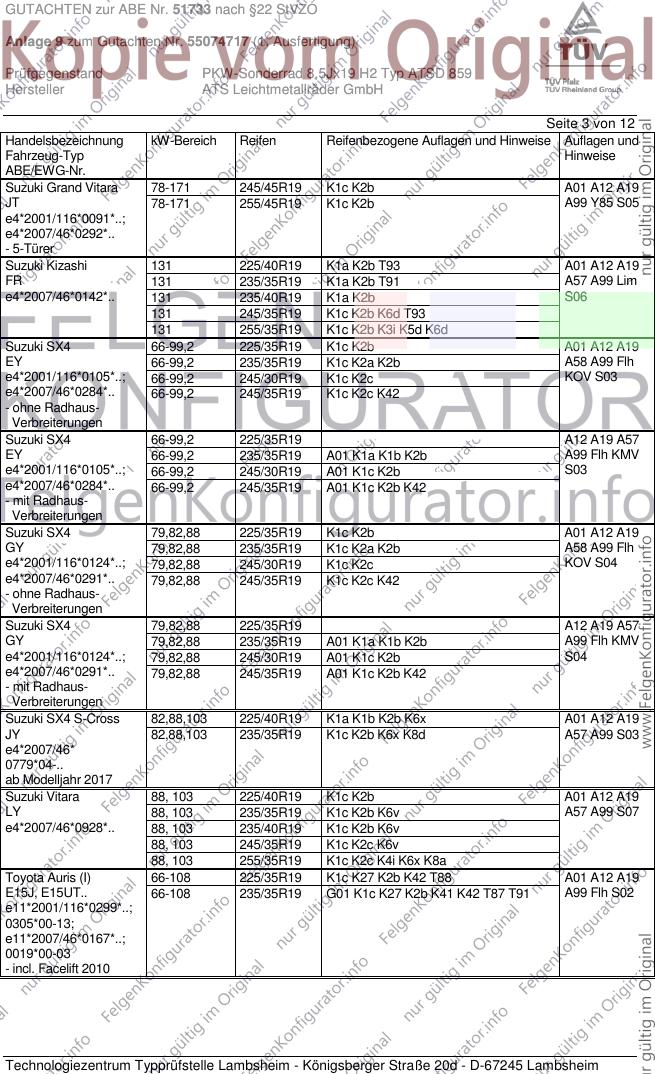

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Suzuki Grand Vitara 78-171 245/45R19 K1c K2b A01 A12 A19
JT 78-171 255/45R19 K1c K2b A99 Y85 S05
e4*2001/116*0091*..;
e4*2007/46*0292*..
- 5-Türer
Suzuki Kizashi 131 225/40R19 K1a K2b T93 A01 A12 A19
FR 131 235/35R19 K1a K2b T91 A57 A99 Lim
e4*2007/46*0142*.. 131 235/40R19 K1a K2b S06
131 245/35R19 K1c K2b K6d T93
131 255/35R19 K1c K2b K3i K5d K6d
Suzuki SX4 66-99,2 225/35R19 K1c K2b A01 A12 A19
EY 66-99,2 235/35R19 K1c K2a K2b A58 A99 Flh
e4*2001/116*0105*..; 66-99,2 245/30R19 K1c K2c KOV S03
e4*2007/46*0284*.. 66-99,2 245/35R19 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 66-99,2 225/35R19 A12 A19 A57
EY 66-99,2 235/35R19 A01 K1a K1b K2b A99 Flh KMV
e4*2001/116*0105*..; 66-99,2 245/30R19 A01 K1c K2b S03
e4*2007/46*0284*.. 66-99,2 245/35R19 A01 K1c K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 K1c K2b A01 A12 A19
GY 79,82,88 235/35R19 K1c K2a K2b A58 A99 Flh
e4*2001/116*0124*..; 79,82,88 245/30R19 K1c K2c KOV S04
e4*2007/46*0291*.. 79,82,88 245/35R19 K1c K2c K42
- ohne Radhaus-
Verbreiterungen
Suzuki SX4 79,82,88 225/35R19 A12 A19 A57
GY 79,82,88 235/35R19 A01 K1a K1b K2b A99 Flh KMV
e4*2001/116*0124*..; 79,82,88 245/30R19 A01 K1c K2b S04
e4*2007/46*0291*.. 79,82,88 245/35R19 A01 K1c K2b K42
- mit Radhaus-
Verbreiterungen
Suzuki SX4 S-Cross 82,88,103 225/40R19 K1a K1b K2b K6x A01 A12 A19
JY 82,88,103 235/35R19 K1c K2b K6x K8d A57 A99 S03
e4*2007/46*
0779*04-..
ab Modelljahr 2017
Suzuki Vitara 88, 103 225/40R19 K1c K2b A01 A12 A19
LY 88, 103 235/35R19 K1c K2b K6v A57 A99 S07
e4*2007/46*0928*.. 88, 103 235/40R19 K1c K2b K6v
88, 103 245/35R19 K1c K2c K6v
88, 103 255/35R19 K1c K2c K4i K6x K8a
Toyota Auris (I) 66-108 225/35R19 K1c K27 K2b K42 T88 A01 A12 A19
E15J, E15UT.. 66-108 235/35R19 G01 K1c K27 K2b K41 K42 T87 T91 A99 Flh S02
e11*2001/116*0299*..;
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 2,2D 130 225/35R19 K1c K27 K2b T88 A01 A12 A19
E15UT 130 235/35R19 G01 K1c K27 K2b K41 T91 A99 Flh S02
e11*2001/116*
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 225/35R19 K1b T88 A01 A12 A19
E15UT(a), E15UTN(a) 82 - 97 235/35R19 G01 K1c K2b A58 A99 Car
e11*2001/116* 82 - 97 245/30R19 K2b R03 T89 F24 Flh V19
0305*14-..; 82 - 97 255/30R19 K2c K6i K6r R03 S02
e11*2007/46* 85, 97 235/30R19 K1c K2b NoD T86
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 225/35R19 K1b K2b K6r T88 A01 A12 A19
E15UT(a), E15UTN(a) 66, 73, 85 235/30R19 K1c K2b K6g K6i K6r T86 A58 A99 Car
e11*2001/116* 66, 73, 85 235/35R19 G01 K1c K2b K6g K6i K6r F23 Flh V19
0305*14-..; 66, 73, 85 245/30R19 K2b K6g K6i K6r R03 T89 S02
e11*2007/46* 66, 73, 85 255/30R19 K2c K6h K6i K6r K8h R03
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid(II) 73 225/35R19 K1b T88 A01 A12 A19
HE15U(a) 73 235/30R19 K1c K2b T86 A58 A99 Car
e11*2007/46* F24 Flh S02
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 225/35R19 K14 K1c K42 K46 K56 T88 A01 A12 A19
T25 110,130 235/35R19 G79 K14 K1c K27 K2b K42 K45 K46 A99 Car Flh
e11*2001/116*0196*. K56 T87 Sth V19 S02
110,130 245/30R19 K14 K1c K2c K41 K42 K45 K46
110,130 255/30R19 K2c K42 K46 K56 R03
Toyota Avensis 82-130 225/40R19 T93 A12 A19 A99
T27, /-MS1 82-130 235/35R19 T91 Car Lim V19
e11*2001/116*0331*.; 82-130 235/40R19 S02
e11*2007/46*0236*.. 82-130 245/35R19 A01 K1a K2b K4h K6e T93
- incl. Facelift 82-130 255/35R19 A01 K1c K2b K4h K6e
2012+2015
Toyota Avensis Verso 85,110 235/35R19 K1c K2b K42 K45 K56 T91 A01 A12 A19
M2 85,110 245/35R19 K1c K2b K42 K45 K56 L02 T93 A99 S02
e6*98/14*0083*..,
e6*2001/116*0083*..
Toyota C-HR 72, 85 225/45R19 K1c K6w A01 A12 A19
AX1T(EU,M), -/TMG 72, 85 235/40R19 K1c K2b K6b K6x A57 A99 MHy
e11*2007/46*3641*.., 72, 85 235/45R19 K1c K2b K6b K6x S02
e13*2007/46*1765*.. 72, 85 245/40R19 K1c K2c K5v K6b K6x
Toyota Camry 112,137 235/35R19 K1c K2b K42 K56 T91 A01 A12 A19
V3 A99 S02
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 225/35R19 K2b K6r T88 A01 A12 A19
E15EJ 66, 73, 97 235/35R19 G01 K1b K2b K6g K6r T91 A58 A99 F23
e11*2001/116* 66, 73, 97 245/30R19 K2b K6r R03 T89 Lim V19 S02
0304*09-.. 66, 73, 97 255/30R19 K2b K6r R03
- ab Modell 2014 (E18)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH

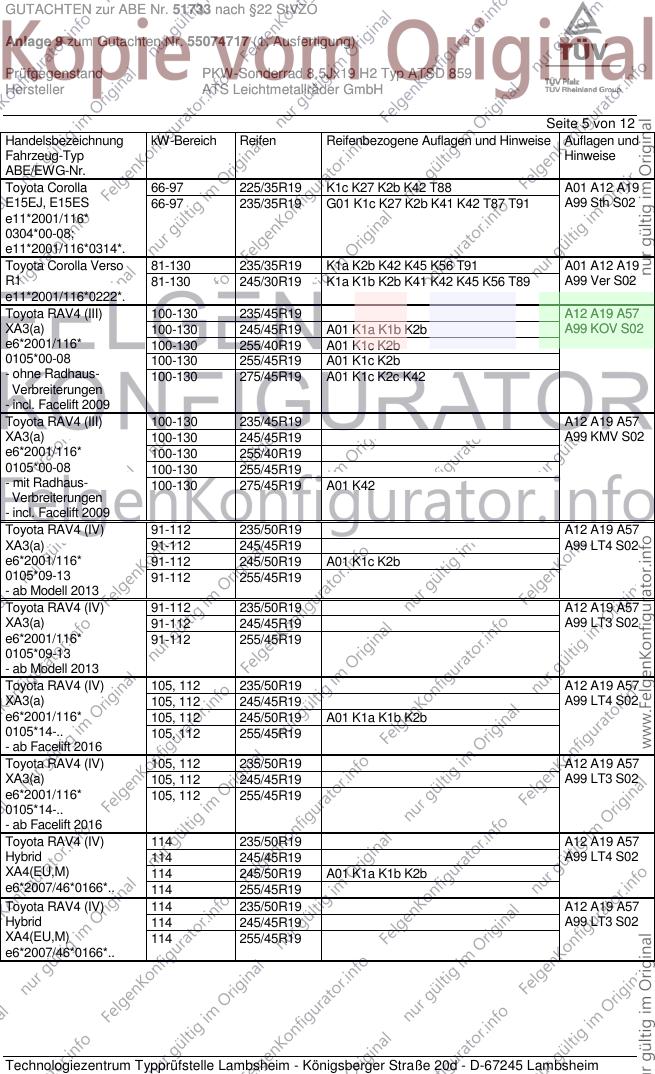

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Toyota Corolla 66-97 225/35R19 K1c K27 K2b K42 T88 A01 A12 A19
E15EJ, E15ES 66-97 235/35R19 G01 K1c K27 K2b K41 K42 T87 T91 A99 Sth S02
e11*2001/116*
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 235/35R19 K1a K2b K42 K45 K56 T91 A01 A12 A19
R1 81-130 245/30R19 K1a K1b K2b K41 K42 K45 K56 T89 A99 Ver S02
e11*2001/116*0222*.
Toyota RAV4 (III) 100-130 235/45R19 A12 A19 A57
XA3(a) 100-130 245/45R19 A01 K1a K1b K2b A99 KOV S02
e6*2001/116* 100-130 255/40R19 A01 K1c K2b
0105*00-08 100-130 255/45R19 A01 K1c K2b
- ohne Radhaus- 100-130 275/45R19 A01 K1c K2c K42
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 235/45R19 A12 A19 A57
XA3(a) 100-130 245/45R19 A99 KMV S02
e6*2001/116* 100-130 255/40R19
0105*00-08 100-130 255/45R19
- mit Radhaus- 100-130 275/45R19 A01 K42
Verbreiterungen
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 235/50R19 A12 A19 A57
XA3(a) 91-112 245/45R19 A99 LT4 S02
e6*2001/116* 91-112 245/50R19 A01 K1c K2b
0105*09-13 91-112 255/45R19
- ab Modell 2013
Toyota RAV4 (IV) 91-112 235/50R19 A12 A19 A57
XA3(a) 91-112 245/45R19 A99 LT3 S02
e6*2001/116* 91-112 255/45R19
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 235/50R19 A12 A19 A57
XA3(a) 105, 112 245/45R19 A99 LT4 S02
e6*2001/116* 105, 112 245/50R19 A01 K1a K1b K2b
0105*14-.. 105, 112 255/45R19
- ab Facelift 2016
Toyota RAV4 (IV) 105, 112 235/50R19 A12 A19 A57
XA3(a) 105, 112 245/45R19 A99 LT3 S02
e6*2001/116* 105, 112 255/45R19
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 235/50R19 A12 A19 A57
Hybrid 114 245/45R19 A99 LT4 S02
XA4(EU,M) 114 245/50R19 A01 K1a K1b K2b
e6*2007/46*0166*.. 114 255/45R19
Toyota RAV4 (IV) 114 235/50R19 A12 A19 A57
Hybrid 114 245/45R19 A99 LT3 S02
XA4(EU,M) 114 255/45R19
e6*2007/46*0166*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Toyota Verso 82-130 225/40R19 A12 A19 A99
AR2, /-N, /-MS1 97,108 235/35R19 Ver S02
e11*2001/116*0350*..;
e11*2007/46*0117*..;
e11*2007/46*0234*..
- incl. Modell 2013
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 12
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G79 Ist die Reifengröße 215/50R17, 215/45R18 oder 235/35R19 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K30 Auf ausreichende Freigängigkeit in den vorderen Radhäusern ist zu achten; ausreichender
Freiraum im Bereich der Spritzwand ist herzustellen.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH

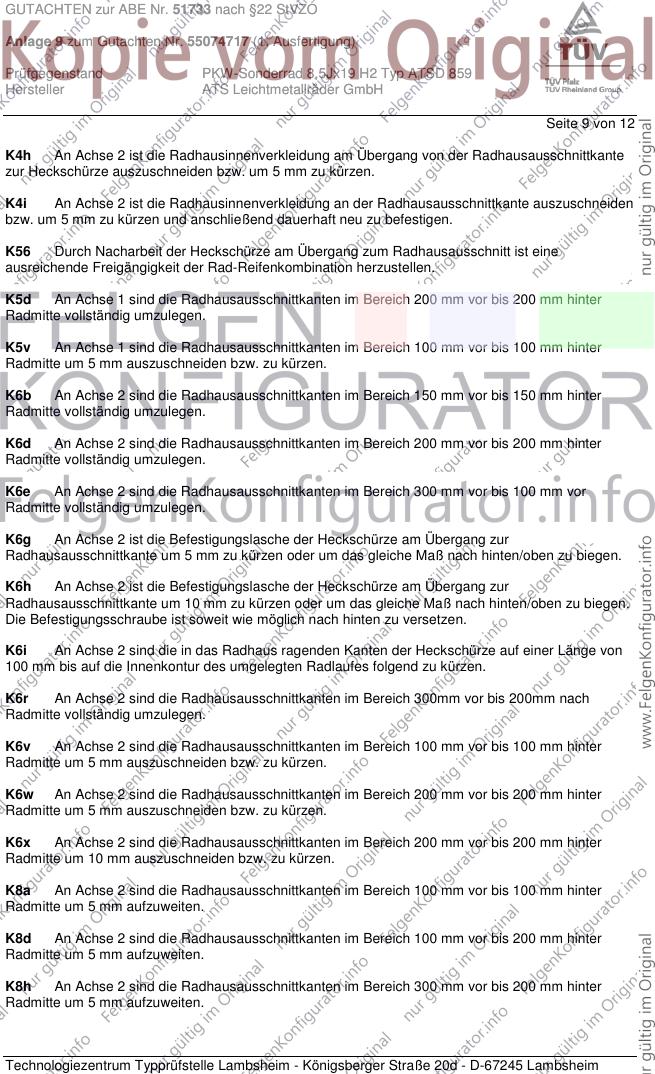

Seite 9 von 12
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6e An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 100 mm vor
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH

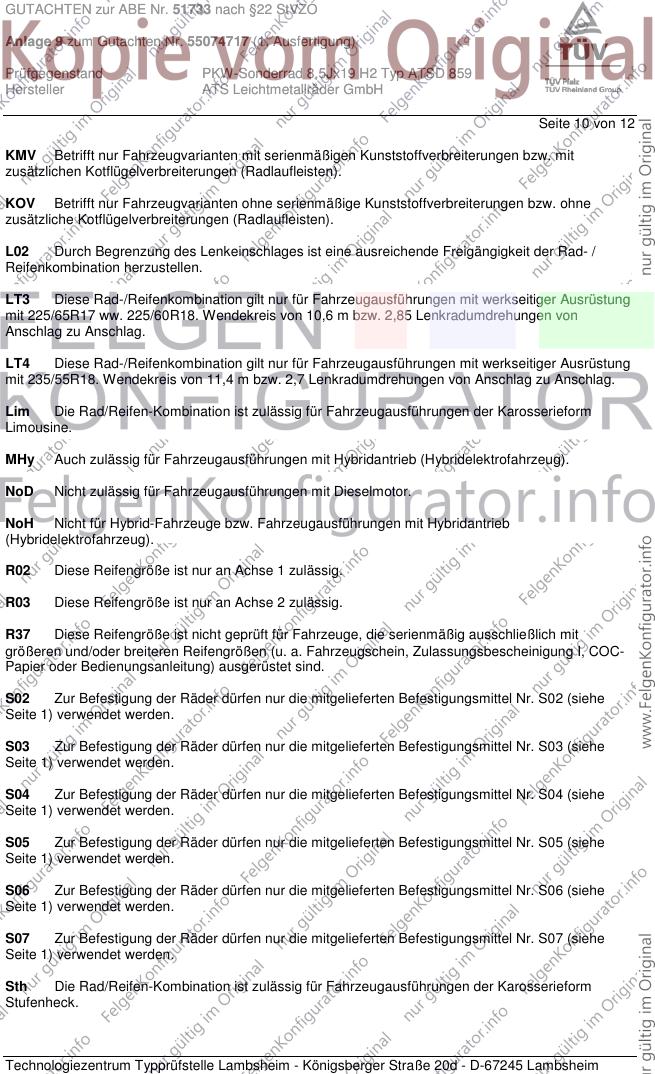

Seite 10 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 225/65R17 ww. 225/60R18. Wendekreis von 10,6 m bzw. 2,85 Lenkradumdrehungen von
Anschlag zu Anschlag.
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit werkseitiger Ausrüstung
mit 235/55R18. Wendekreis von 11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 11 von 12
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Minivan (z.B. Verso, Gran, ...)
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51733 nach §22 StVZO
Anlage 9 zum Gutachten Nr. 55074717 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19 H2 Typ ATSD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 12
VL9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/35R19, 255/35R19, 275/30R19, 285/30R19
Nr. 2 235/35R19 245/35R19, 255/35R19, 285/30R19
Nr. 3 255/30R19 255/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z49 An Achse 2 ist der Kantenschutz an der Radhausausschnittkante (Gummi- bzw. Kunststoff-
Kederband) zu entfernen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. Dezember 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. Dezember 2017
Blauth 00284781.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
