GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 11
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ Y7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- Y7517 LK114,3/Ø70-Ø60,1 5/114,3/60,1 45 710 2080
Nr. 20
Kennzeichnungen
KBA-Nummer 48475
Herstellerzeichen AUTEC
Radtyp und Ausführung Y7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
§ 22 48475*08
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 100 28,5
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,5 Kegel 60° 110 -
S05 Schraube M12x1,5 Kegel 60° 90 28,5
S06 Mutter M12x1,25 (mit Schaft) Kegel 60° 90 -
S07 Mutter M12x1,25 (mit Schaft) Kegel 60° 100 -
S08 Mutter M12x1,25 (mit Schaft) Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Fiat
Lexus
Suzuki
Toyota
Spurverbreiterung innerhalb 2%

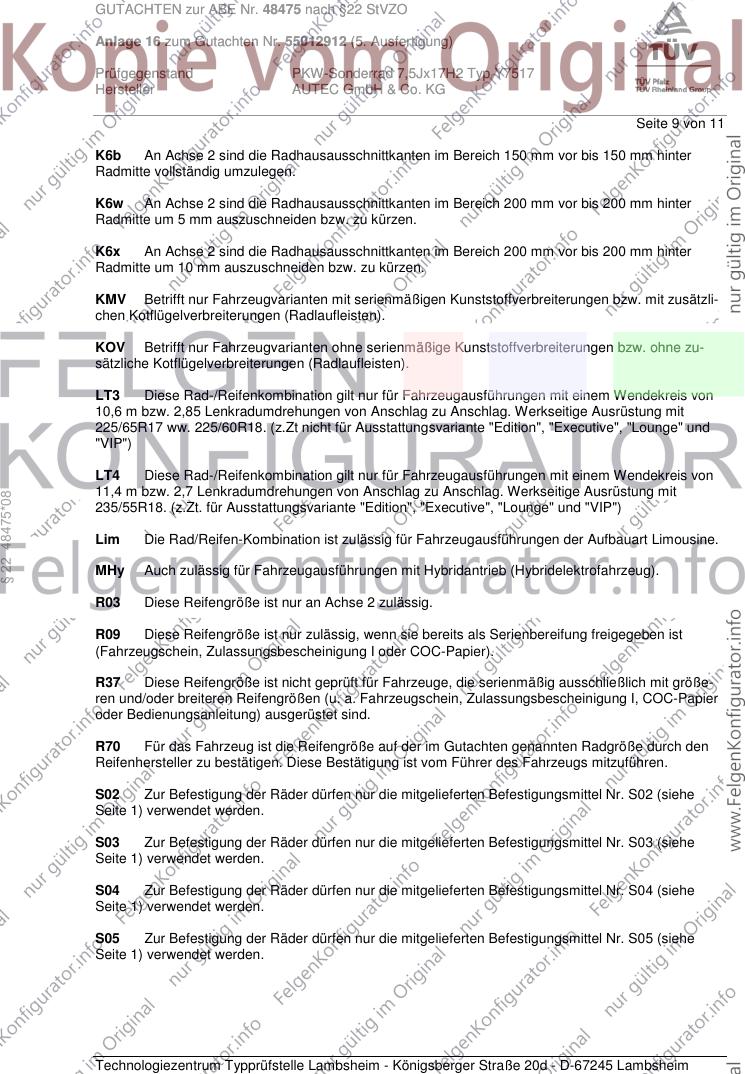

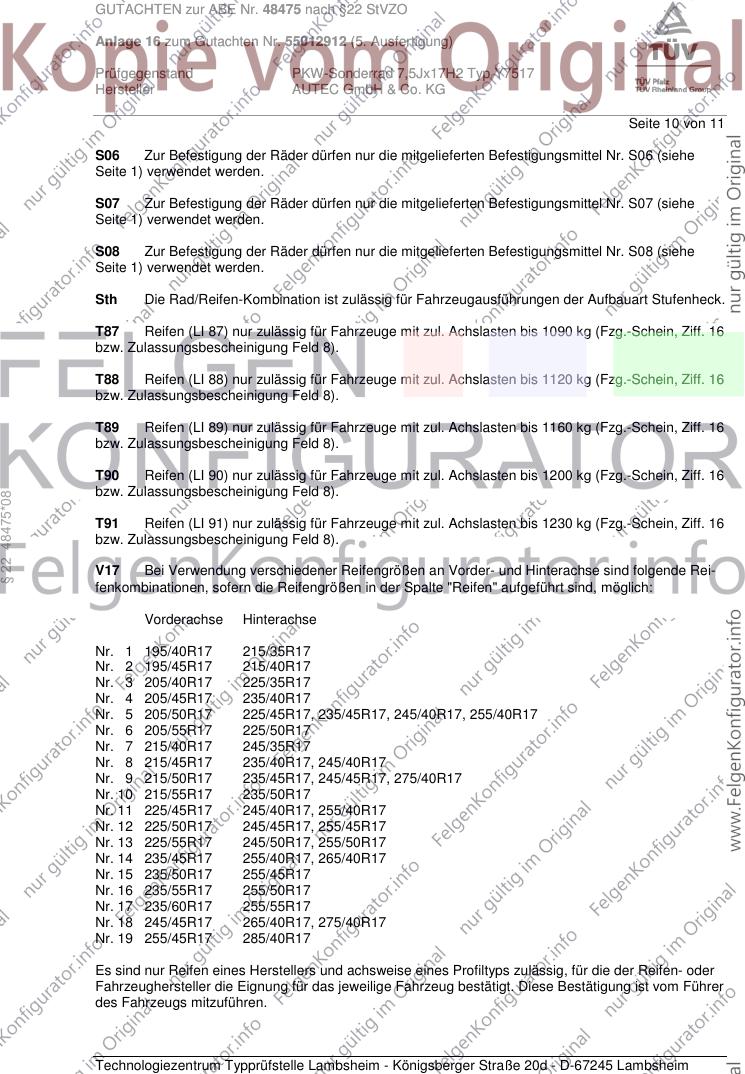

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 11

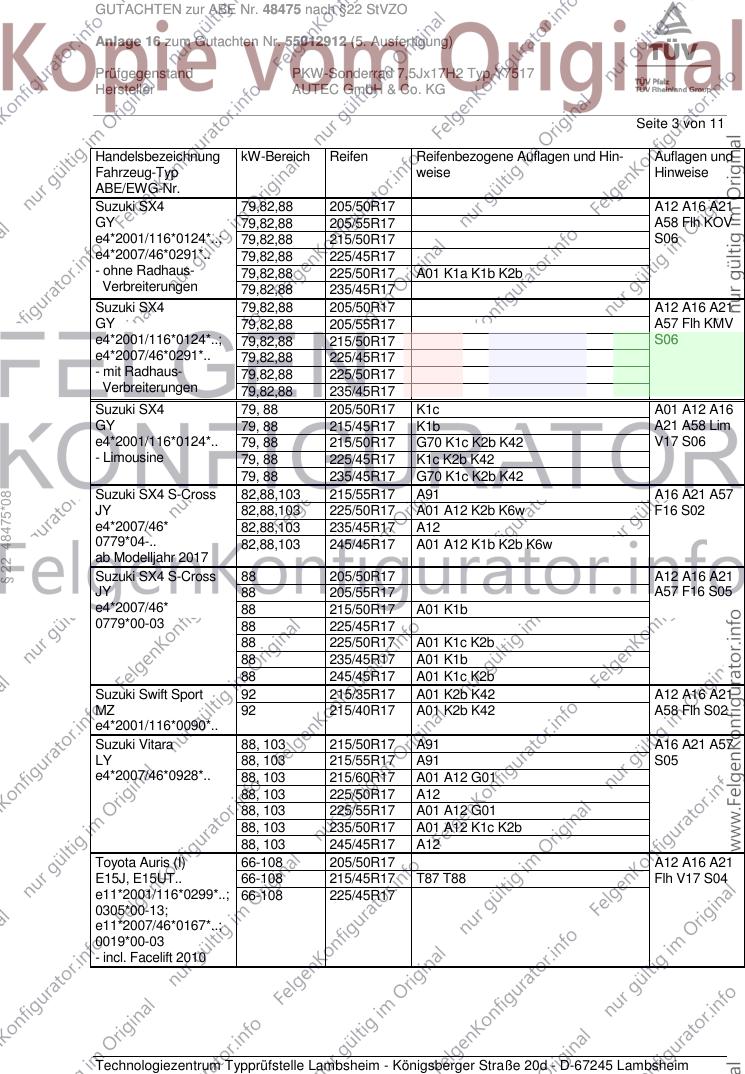

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Fiat Sedici 79-99,2 205/50R17 A12 A16 A21
FY 79-99,2 205/55R17 A57 Flh KMV
e4*2001/116*0106*.. 79-99,2 215/50R17 S02
79-99,2 225/45R17
79-99,2 225/50R17
79-99,2 235/45R17
Lexus GS300/430 161-208 235/45R17 A11 A16 A21
S16 B03 S04
e11*96/79, 98/14,
2001/116*0078*..
Lexus IS 110-153 205/50R17 A10 T89 A16 A21 Lim
XE2(a) 110-153 215/45R17 A10 T91 V17 VL7 S04
e11*2001/116* 110-153 225/45R17 A10
0206*00-09 110-153 235/45R17 A12
110-153 245/45R17 A10 R03
Lexus IS200, IS300 114-157 215/45R17 A12 A16 A21
XE1 114-157 225/45R17 R03 Car Lim V17
e11*98/14*0110*.., S04
§ 22 48475*08
e11*2001/116*0110*.
Suzuki Grand Vitara 78-122 225/60R17 A32 A16 A21 Y84
JT 78-122 225/65R17 A32 S07
e4*2001/116*0091*..; 78-122 235/60R17 A12
e4*2007/46*0292*.. 78-122 245/55R17 A12
- 3-Türer 78-122 255/55R17 A01 A12 K1c
Suzuki Grand Vitara 78-171 225/60R17 A32 A16 A21 Y85
JT 78-171 225/65R17 A32 S07
e4*2001/116*0091*..; 78-171 235/60R17 A12
e4*2007/46*0292*.. 78-171 245/55R17 A12
- 5-Türer 78-171 255/55R17 A01 A12 K1c
Suzuki Kizashi 131 215/50R17 A91 A16 A21 A57
FR 131 215/55R17 A91 Lim S08
e4*2007/46*0142*.. 131 225/50R17 A12
131 235/45R17 A12
131 235/50R17 A01 A12 K1a K2b
131 245/45R17 A12
Suzuki SX4 66-99,2 205/50R17 A12 A16 A21
EY 66-99,2 205/55R17 A58 Flh KOV
e4*2001/116*0105*..; 66-99,2 215/50R17 S02
e4*2007/46*0284*.. 66-99,2 225/45R17
- ohne Radhaus- 66-99,2 225/50R17 A01 K1a K1b K2b
Verbreiterungen 66-99,2 235/45R17
Suzuki SX4 66-99,2 205/50R17 A12 A16 A21
EY 66-99,2 205/55R17 A57 Flh KMV
e4*2001/116*0105*..; 66-99,2 215/50R17 S02
e4*2007/46*0284*.. 66-99,2 225/45R17
- mit Radhaus- 66-99,2 225/50R17
Verbreiterungen 66-99,2 235/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Suzuki SX4 79,82,88 205/50R17 A12 A16 A21
GY 79,82,88 205/55R17 A58 Flh KOV
e4*2001/116*0124*..; 79,82,88 215/50R17 S06
e4*2007/46*0291*.. 79,82,88 225/45R17
- ohne Radhaus- 79,82,88 225/50R17 A01 K1a K1b K2b
Verbreiterungen 79,82,88 235/45R17
Suzuki SX4 79,82,88 205/50R17 A12 A16 A21
GY 79,82,88 205/55R17 A57 Flh KMV
e4*2001/116*0124*..; 79,82,88 215/50R17 S06
e4*2007/46*0291*.. 79,82,88 225/45R17
- mit Radhaus- 79,82,88 225/50R17
Verbreiterungen 79,82,88 235/45R17
Suzuki SX4 79, 88 205/50R17 K1c A01 A12 A16
GY 79, 88 215/45R17 K1b A21 A58 Lim
e4*2001/116*0124*.. 79, 88 215/50R17 G70 K1c K2b K42 V17 S06
- Limousine 79, 88 225/45R17 K1c K2b K42
79, 88 235/45R17 G70 K1c K2b K42
Suzuki SX4 S-Cross 82,88,103 215/55R17 A91 A16 A21 A57
§ 22 48475*08
JY 82,88,103 225/50R17 A01 A12 K2b K6w F16 S02
e4*2007/46* 82,88,103 235/45R17 A12
0779*04-.. 82,88,103 245/45R17 A01 A12 K1b K2b K6w
ab Modelljahr 2017
Suzuki SX4 S-Cross 88 205/50R17 A12 A16 A21
JY 88 205/55R17 A57 F16 S05
e4*2007/46* 88 215/50R17 A01 K1b
0779*00-03 88 225/45R17
88 225/50R17 A01 K1c K2b
88 235/45R17 A01 K1b
88 245/45R17 A01 K1c K2b
Suzuki Swift Sport 92 215/35R17 A01 K2b K42 A12 A16 A21
MZ 92 215/40R17 A01 K2b K42 A58 Flh S02
e4*2001/116*0090*..
Suzuki Vitara 88, 103 215/50R17 A91 A16 A21 A57
LY 88, 103 215/55R17 A91 S05
e4*2007/46*0928*.. 88, 103 215/60R17 A01 A12 G01
88, 103 225/50R17 A12
88, 103 225/55R17 A01 A12 G01
88, 103 235/50R17 A01 A12 K1c K2b
88, 103 245/45R17 A12
Toyota Auris (I) 66-108 205/50R17 A12 A16 A21
E15J, E15UT.. 66-108 215/45R17 T87 T88 Flh V17 S04
e11*2001/116*0299*..; 66-108 225/45R17
0305*00-13;
e11*2007/46*0167*..;
0019*00-03
- incl. Facelift 2010
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Auris (I) 2,2D 130 205/50R17 R37 A12 A16 A21
E15UT 130 215/45R17 R37 T88 Flh V17 S04
e11*2001/116* 130 225/45R17
0305*00-13
- incl. Facelift 2010
Toyota Auris (II) 82 - 97 205/50R17 A12 A16 A21
E15UT(a), E15UTN(a) 82 - 97 215/45R17 A58 Car F24
e11*2001/116* 82 - 97 225/45R17 Flh V17 S04
0305*14-..;
e11*2007/46*
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris (II) 66, 73, 85 205/50R17 A12 A16 A21
E15UT(a), E15UTN(a) 66, 73, 85 215/45R17 A58 Car F23
e11*2001/116* 66, 73, 85 225/45R17 Flh V17 S04
0305*14-..;
e11*2007/46*
§ 22 48475*08
0019*04-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Auris Hybrid (I) 73 205/50R17 A12 A16 A21
HE15U(a) 73 215/45R17 Flh S04
e11*2007/46* 73 225/45R17
0018*00-04
Toyota Auris Hybrid(II) 73 205/50R17 A12 A16 A21
HE15U(a) 73 215/45R17 A58 Car F24
e11*2007/46* 73 225/45R17 Flh V17 S04
0018*05-..
- ab Modell 2013 (E18)
- incl. Facelift 2015
Toyota Avensis 110,130 205/50R17 A12 A16 A21
T25 110,130 215/45R17 T87 Car Flh Sth
e11*2001/116*0196*. 110,130 215/50R17 R09 V17 S04
110,130 215/50R17 A01 G03
110,130 225/45R17
110,130 235/40R17 R70
Toyota Avensis 82-112 205/55R17 R37 A12 A16 A21
T27, /-MS1 82-112 215/50R17 R37 Car Lim V17
e11*2001/116*0331*.; 82-130 215/55R17 S04
e11*2007/46*0236*.. 82-130 225/50R17
- incl. Facelift 82-130 235/45R17
2012+2015 82-130 235/50R17
82-130 245/45R17
Toyota C-HR 72, 85 215/60R17 A91 A16 A21 A58
AX1T 72, 85 225/55R17 A12 MHy S03
e11*2007/46*3641*.. 72, 85 235/55R17 A01 A12 K1c K6w
72, 85 245/50R17 A01 A12 K1c K2b K6b K6x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota Camry 112,137 215/50R17 K42 T90 A01 A12 A16
V3 112,137 235/45R17 K42 A21 V17 S04
e6*98/14*0085*..,
e6*2001/116*0085*..
Toyota Corolla 66, 73, 97 205/50R17 A12 A16 A21
E15EJ 66, 73, 97 215/45R17 T91 A58 F23 Lim
e11*2001/116* 66, 73, 97 225/45R17 V17 S04
0304*09-..
- ab Modell 2014 (E18)
Toyota Corolla 66-97 205/50R17 A12 A16 A21
E15EJ, E15ES 66-97 215/45R17 T87 T88 Sth V17 S04
e11*2001/116* 66-97 225/45R17
0304*00-08;
e11*2001/116*0314*.
Toyota Corolla Verso 81-130 205/50R17 R37 A12 A16 A21
R1 81-130 215/45R17 R37 T91 V17 Ver S04
e11*2001/116*0222*. 81-130 215/50R17
81-130 225/45R17
§ 22 48475*08
81-130 235/45R17
Toyota RAV4 (III) 100-130 215/60R17 A33 R37 A16 A21 A57
XA3(a) 100-130 225/60R17 A12 KOV S04
e6*2001/116* 100-130 225/65R17 A12
0105*00-08 100-130 235/55R17 A12
- ohne Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (III) 100-130 215/60R17 A33 R37 A16 A21 A57
XA3(a) 100-130 225/60R17 A12 KMV S04
e6*2001/116* 100-130 225/65R17 A12
0105*00-08 100-130 235/55R17 A12
- mit Radhaus- 100-130 235/60R17 A12
Verbreiterungen 100-130 245/55R17 A12
- incl. Facelift 2009
Toyota RAV4 (IV) 91-112 225/65R17 A33 A16 A21 A57
XA3(a) 91-112 235/60R17 A91 LT4 S04
e6*2001/116*
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 91-112 225/65R17 A12 A16 A21
XA3(a) 91-112 235/60R17 A57 LT3 S04
e6*2001/116*
0105*09-13
- ab Modell 2013
Toyota RAV4 (IV) 105, 112 225/65R17 A33 A16 A21 A57
XA3(a) 105, 112 235/60R17 A91 LT4 S04
e6*2001/116*
0105*14-..
- ab Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Toyota RAV4 (IV) 105, 112 225/65R17 A12 A16 A21
XA3(a) 105, 112 235/60R17 A57 LT3 S04
e6*2001/116*
0105*14-..
- ab Facelift 2016
Toyota RAV4 (IV) 114 225/65R17 A12 A16 A21
Hybrid 114 235/60R17 A57 LT3 S04
XA4
e6*2007/46*0166*..
Toyota RAV4 (IV) 114 225/65R17 A33 A16 A21 A57
Hybrid 114 235/60R17 A91 LT4 S04
XA4
e6*2007/46*0166*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
§ 22 48475*08
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 11
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
§ 22 48475*08
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
F16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 11
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Schräg-
hecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G70 Ist die Reifengröße 205/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
§ 22 48475*08
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 11
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
LT3 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
10,6 m bzw. 2,85 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
225/65R17 ww. 225/60R18. (z.Zt nicht für Ausstattungsvariante "Edition", "Executive", "Lounge" und
"VIP")
LT4 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen mit einem Wendekreis von
11,4 m bzw. 2,7 Lenkradumdrehungen von Anschlag zu Anschlag. Werkseitige Ausrüstung mit
§ 22 48475*08
235/55R18. (z.Zt. für Ausstattungsvariante "Edition", "Executive", "Lounge" und "VIP")
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 10 von 11
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 48475*08
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48475 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55012912 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ Y7517
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 11
VL7 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/45R17 245/45R17, 275/40R17
Nr. 2 235/45R17 245/45R17, 275/40R17
Nr. 3 245/40R17 265/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Ver Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Minivan
(z.B. Verso, Gran, ...)
Y84 Die Rad/Reifen-Kombination ist zulässig für 3-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
§ 22 48475*08
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Februar 2017
Coen 00265667.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
